拆解报告:超聚变2000W白金牌服务器电源

2025-07-09 充电头网 阅读:
超聚变这款白金服务器电源型号为PAC2000S12-1,支持宽范围输入电压,额定输出功率为2000W。电源输入端设有品字接口用于连接电源线,输出端设有PCB金手指,连接到服务器供电。电源内部设有散热风扇,从输出端吸入空气,从输入端吹出散热。




前言C6kednc

充电头网淘到了一款超聚变服务器电源,这款电源支持220-240V交流或240V直流输入,输出电压为12.1V,输出电流为165.3A,总输出功率为2000W。在输入电压降额时,输出功率同步调整为1000W或1600W。C6kednc

服务器电源输入端设有散热风扇,电源插座和指示灯,输出端设有金手指连接器。电源内部采用PFC+LLC架构,符合80PLUS白金转换标准。下面充电头网就带来超聚变这款白金牌2000W服务器电源的拆解,一起看看内部的方案和用料。C6kednc



超聚变2000W白金牌服务器电源外观C6kednc

C6kednc

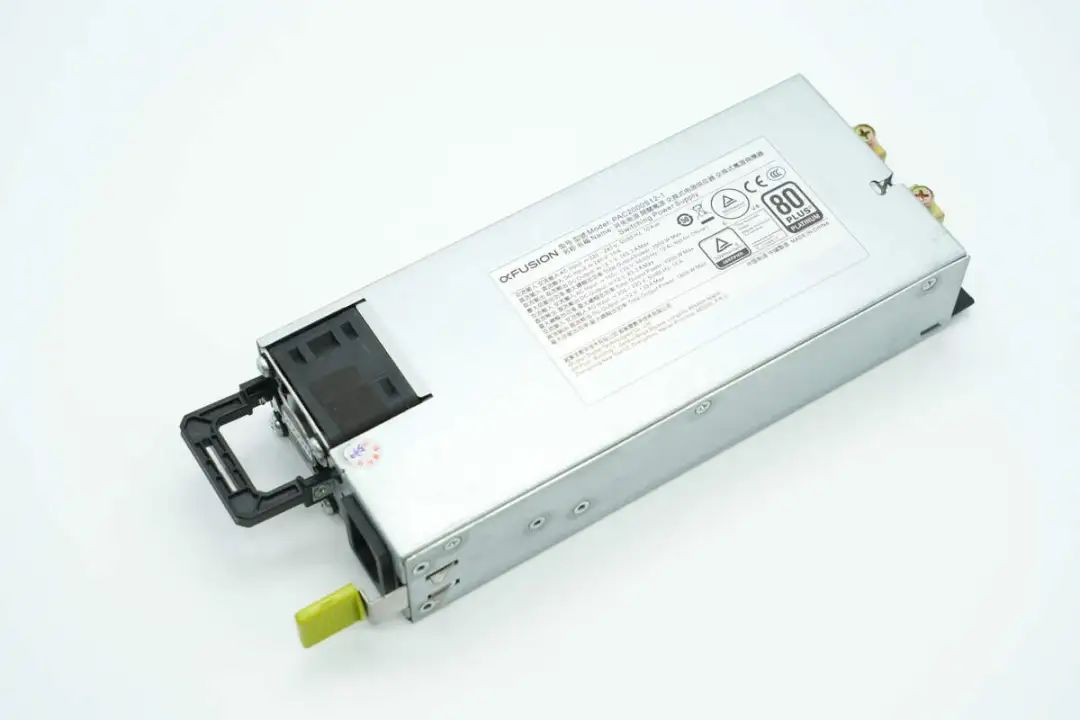

超聚变2000W白金牌服务器电源采用金属外壳组装,使用螺丝固定。C6kednc

C6kednc

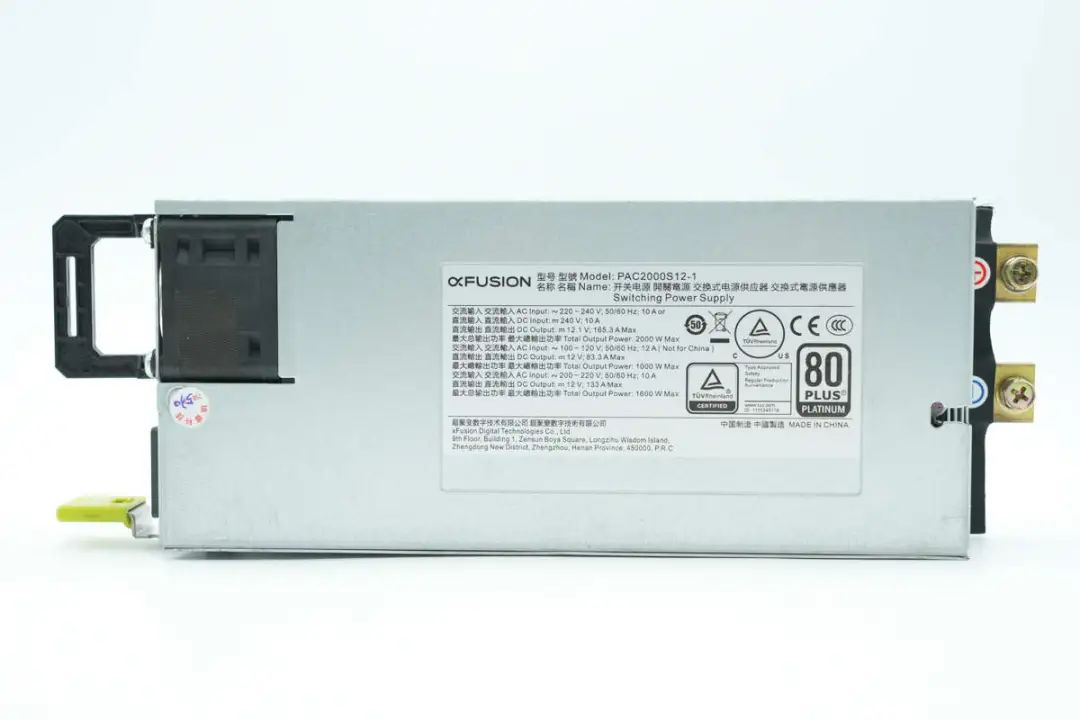

机身正面粘贴铭牌。C6kednc

C6kednc

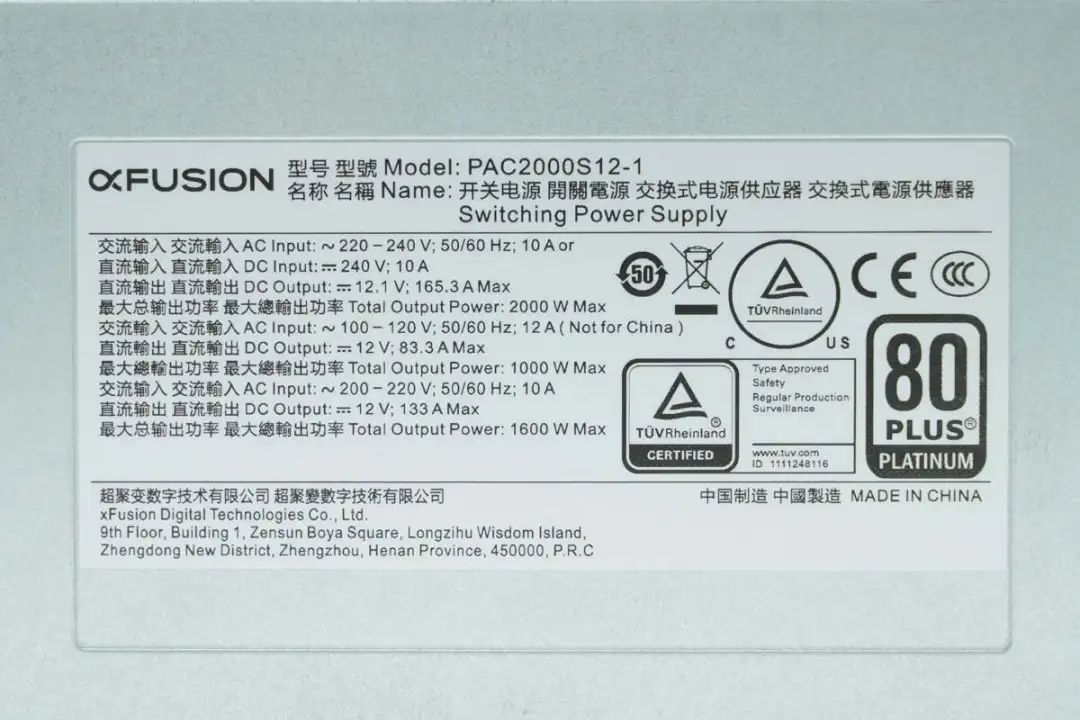

电源机身铭牌特写C6kednc

型号:PAC2000S12-1C6kednc

交流输入:200-240V;50/60Hz;10A C6kednc

直流输入:240V;10AC6kednc

直流输出:12.1V;165.3A MaxC6kednc

最大总输出功率:2000W MaxC6kednc

交流输入:100-120V;50/60Hz;12A C6kednc

直流输出:12.1V;83.3A MaxC6kednc

最大总输出功率:1000W MaxC6kednc

交流输入:200-220V;50/60Hz;10A C6kednc

直流输出:12.1V;133.3A MaxC6kednc

最大总输出功率:1600W MaxC6kednc

超聚变数字技术有限公司 中国制造C6kednc

C6kednc

外壳背面设有螺丝,固定内部PCBA模块。C6kednc

C6kednc

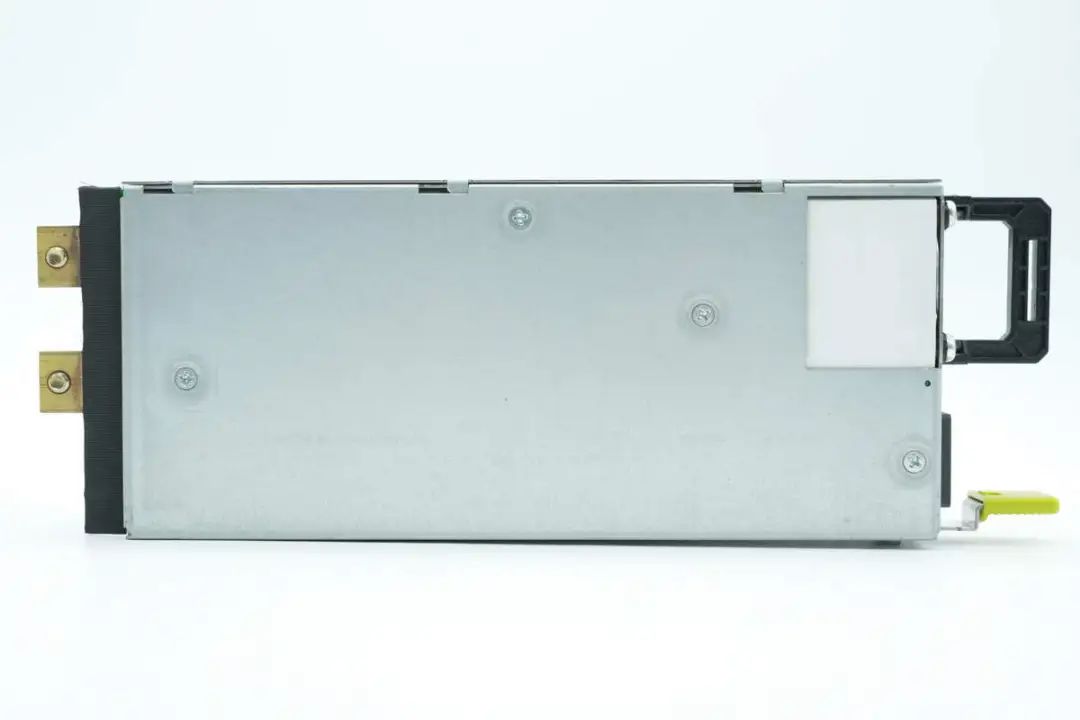

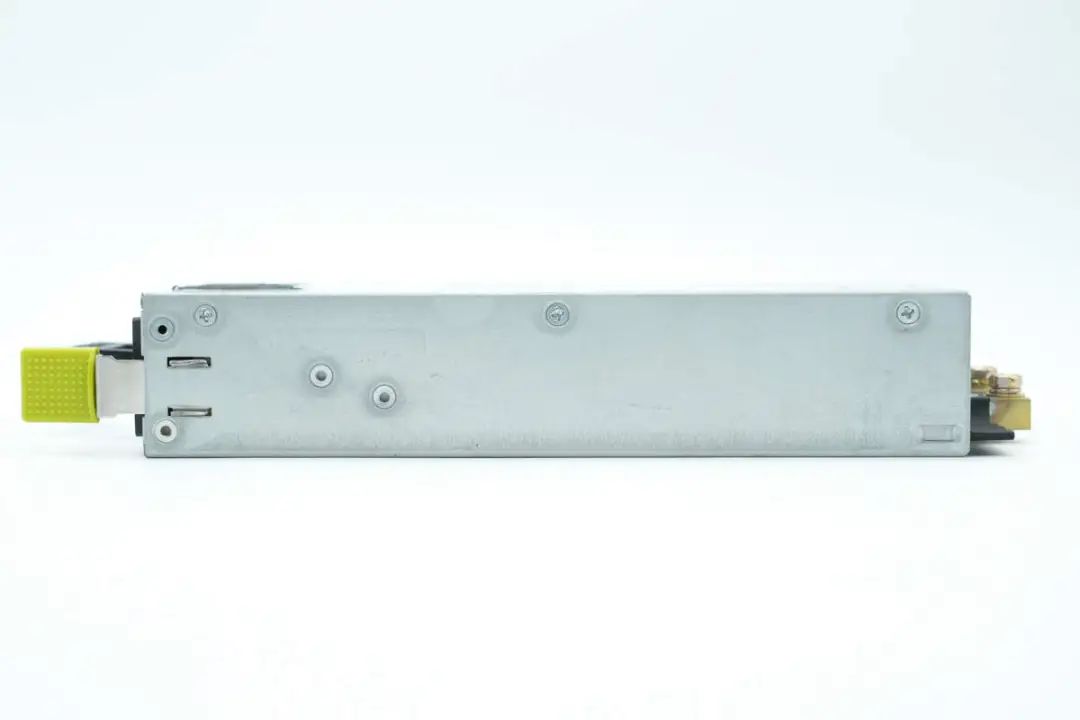

外壳侧面通过螺丝固定。C6kednc

C6kednc

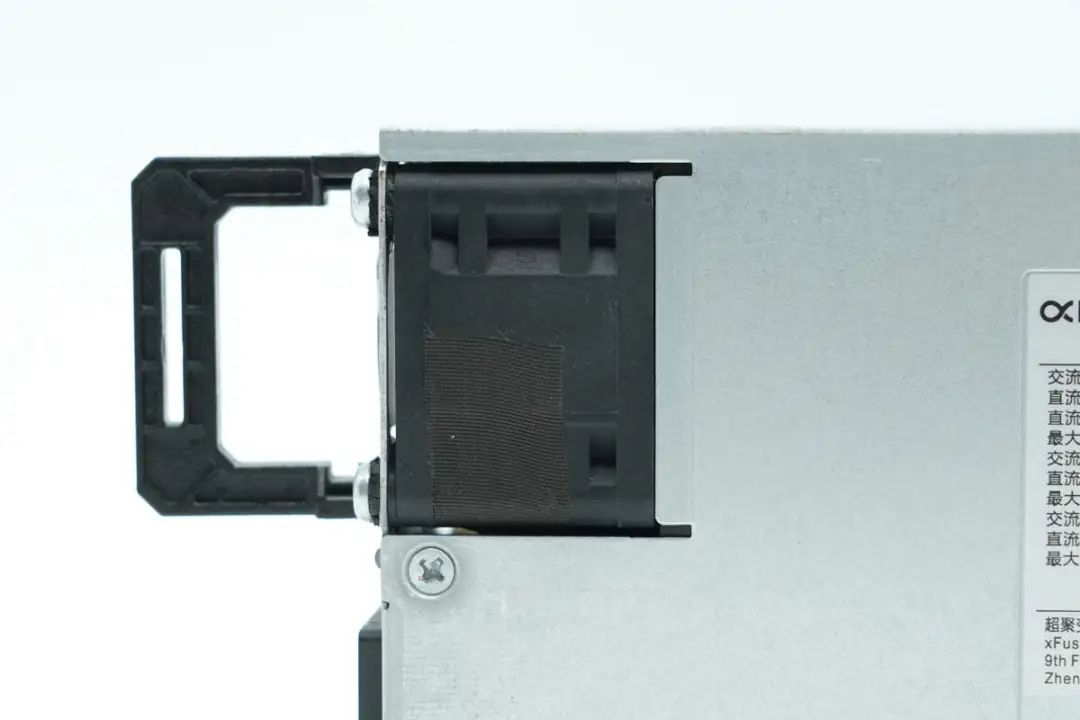

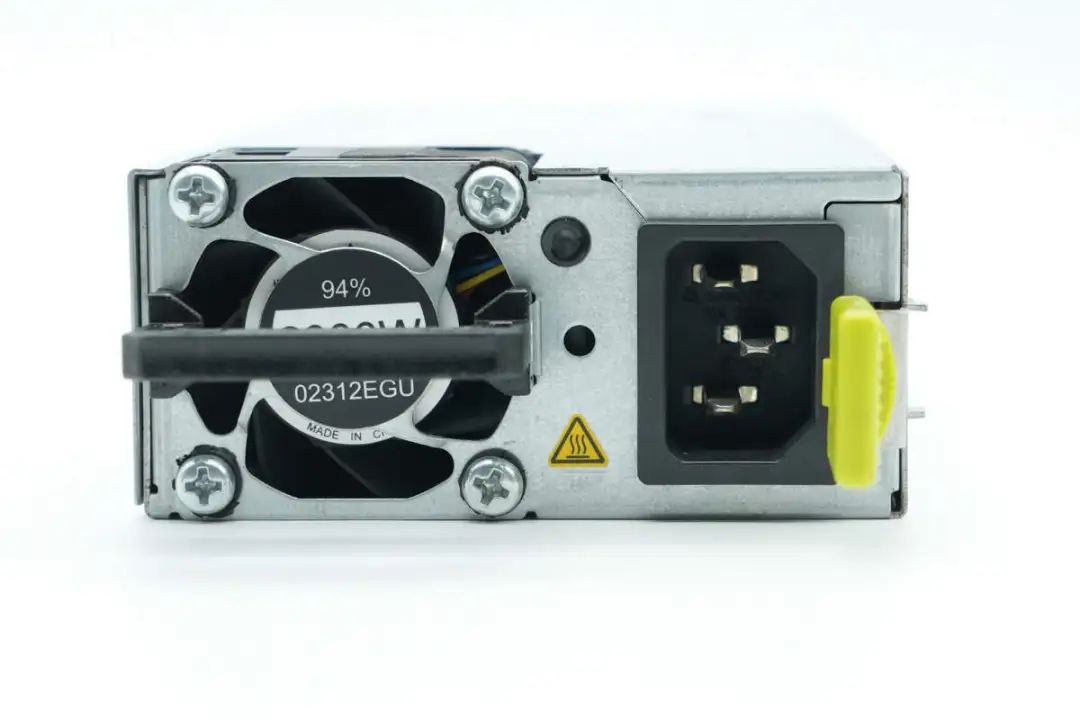

电源输入端设有提手,散热风扇,电源指示灯,品字插座和脱扣把手。C6kednc

C6kednc

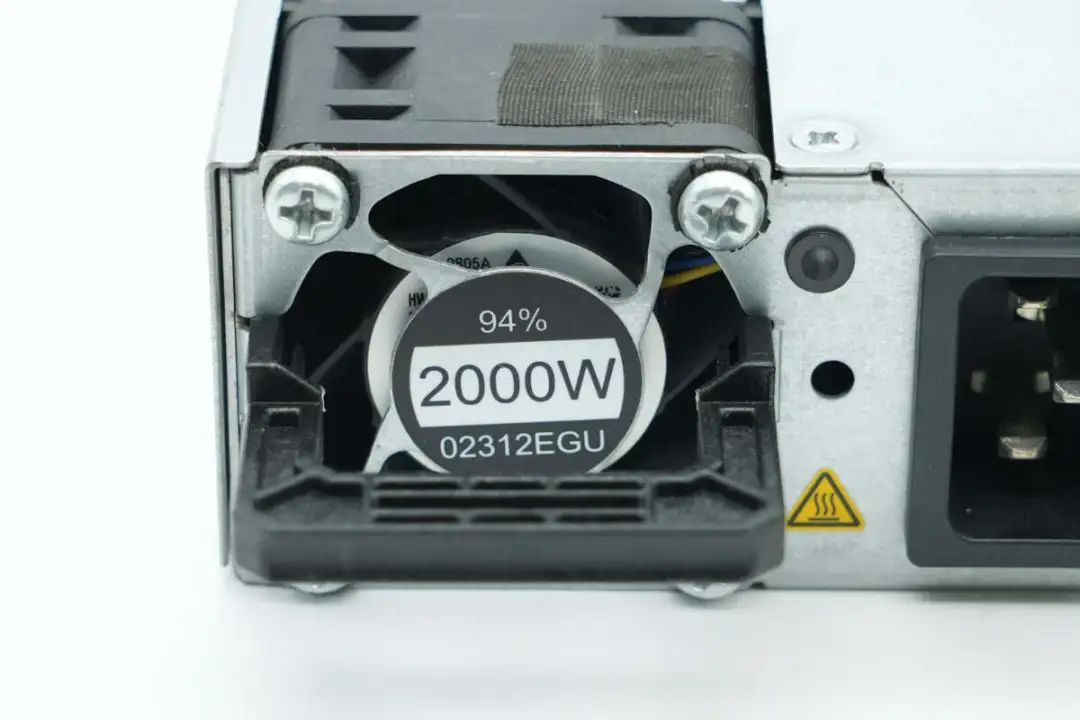

风扇设有一体化保护罩,标注转换效率和输出功率。C6kednc

C6kednc

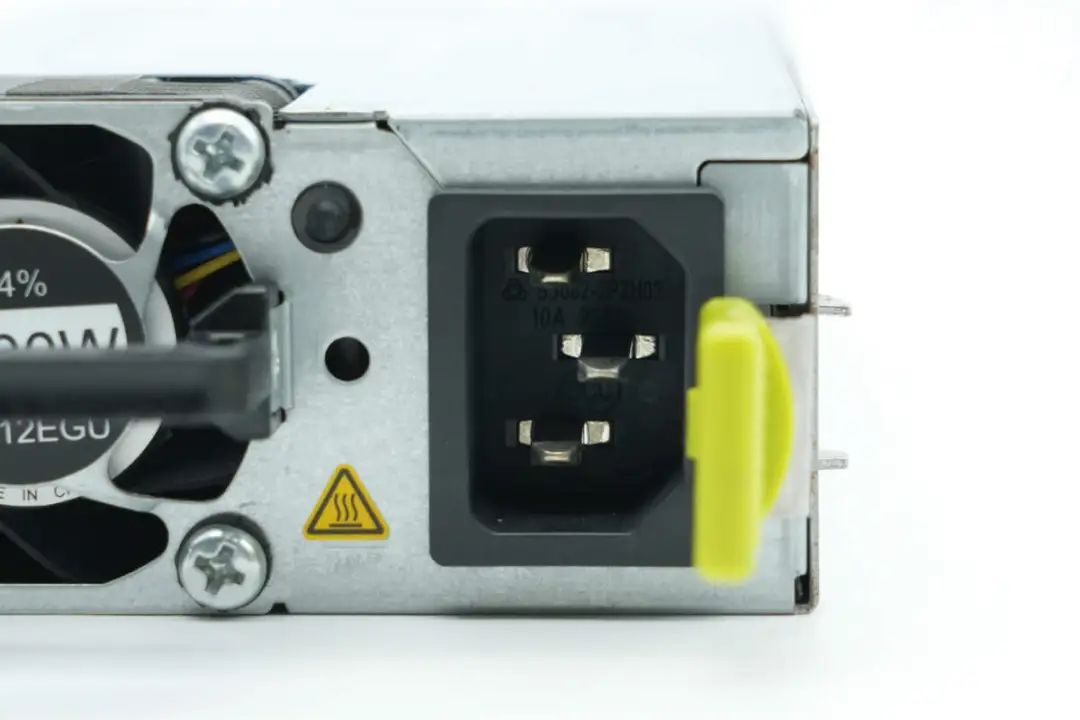

电源输入端品字插座特写。C6kednc

C6kednc

对应散热风扇的位置镂空,降低机身厚度。C6kednc

C6kednc

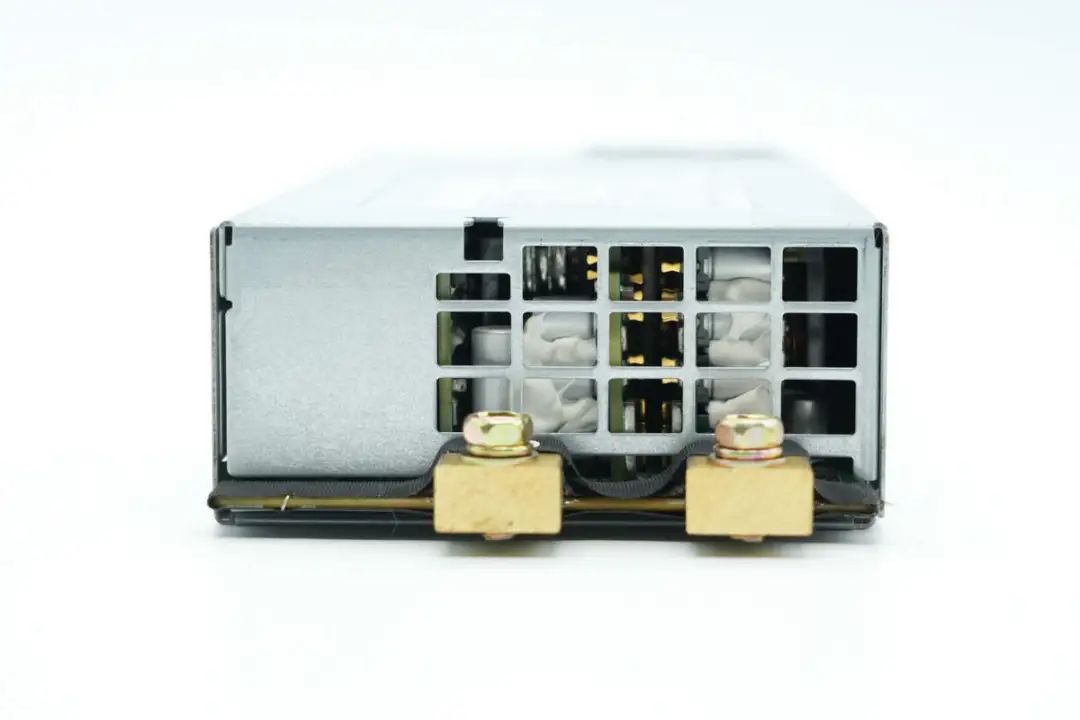

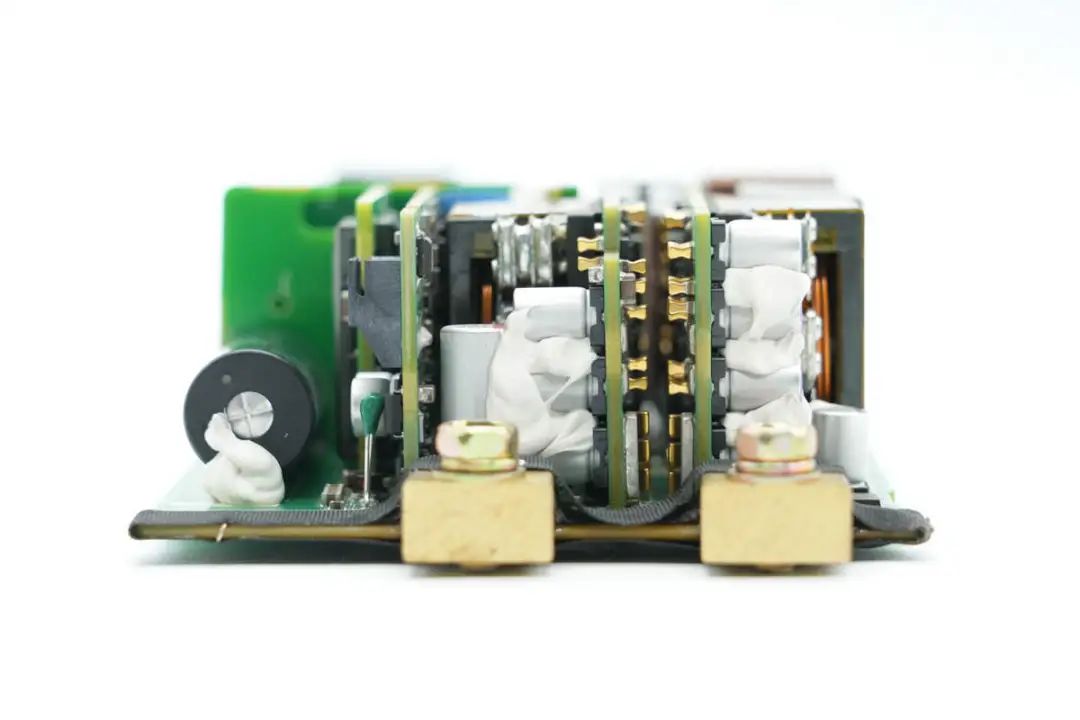

电源输出端设有金手指,改装焊接接线柱。C6kednc

C6kednc

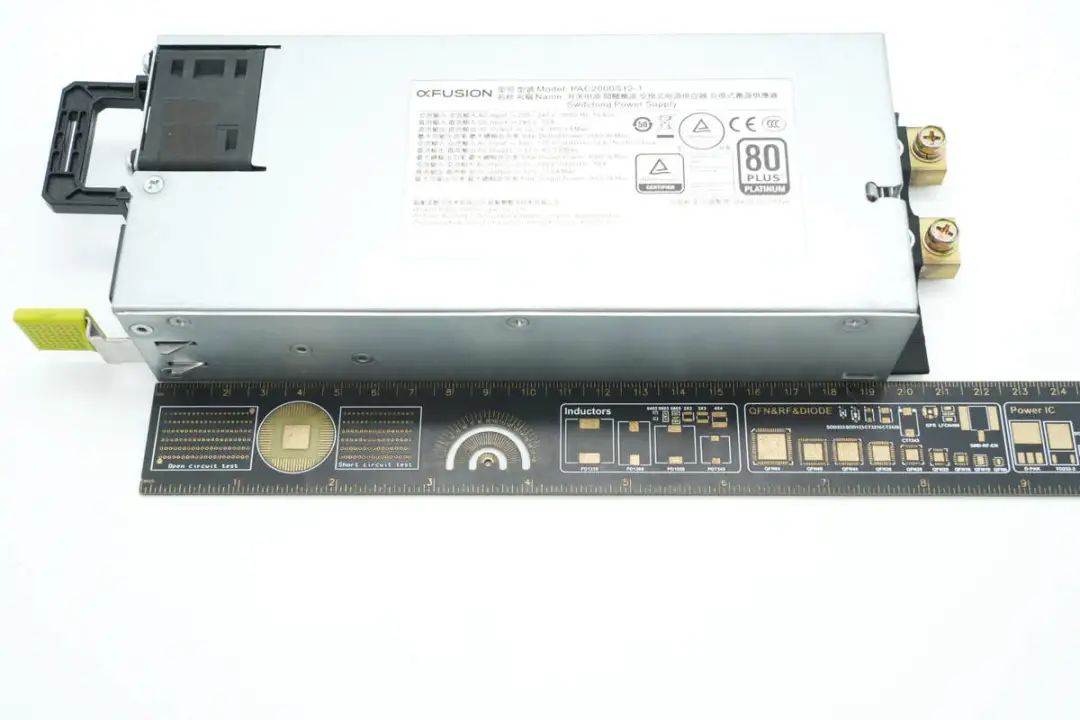

测得电源模块机身长度约为205mm。C6kednc

C6kednc

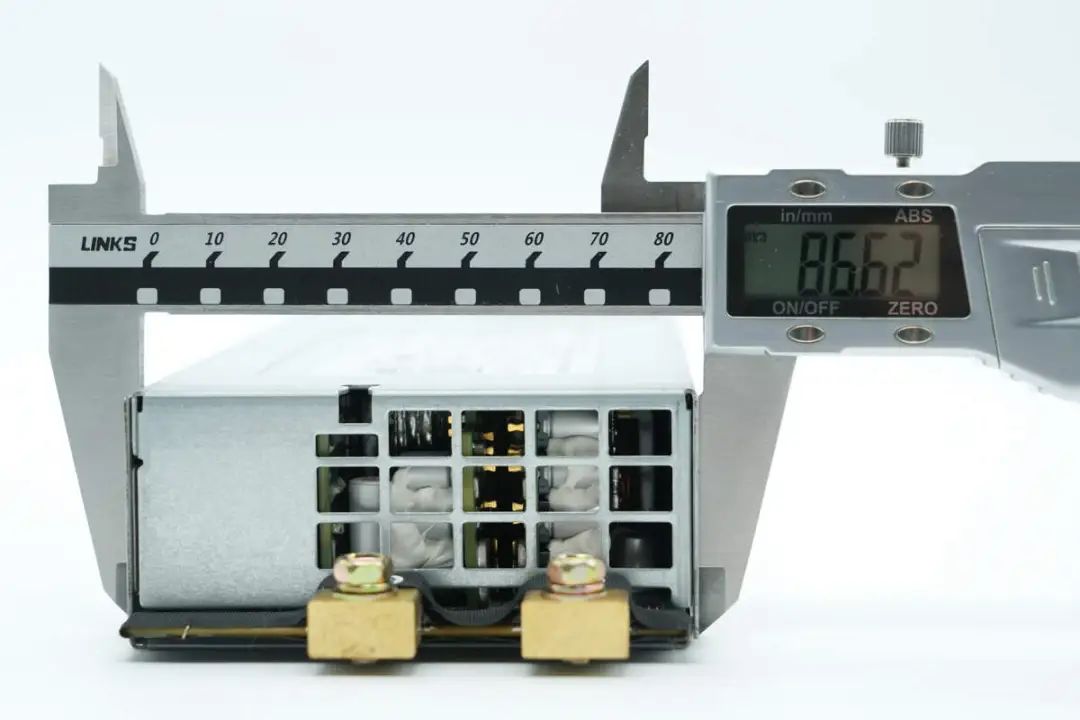

电源模块机身宽度约为86.6mm。C6kednc

C6kednc

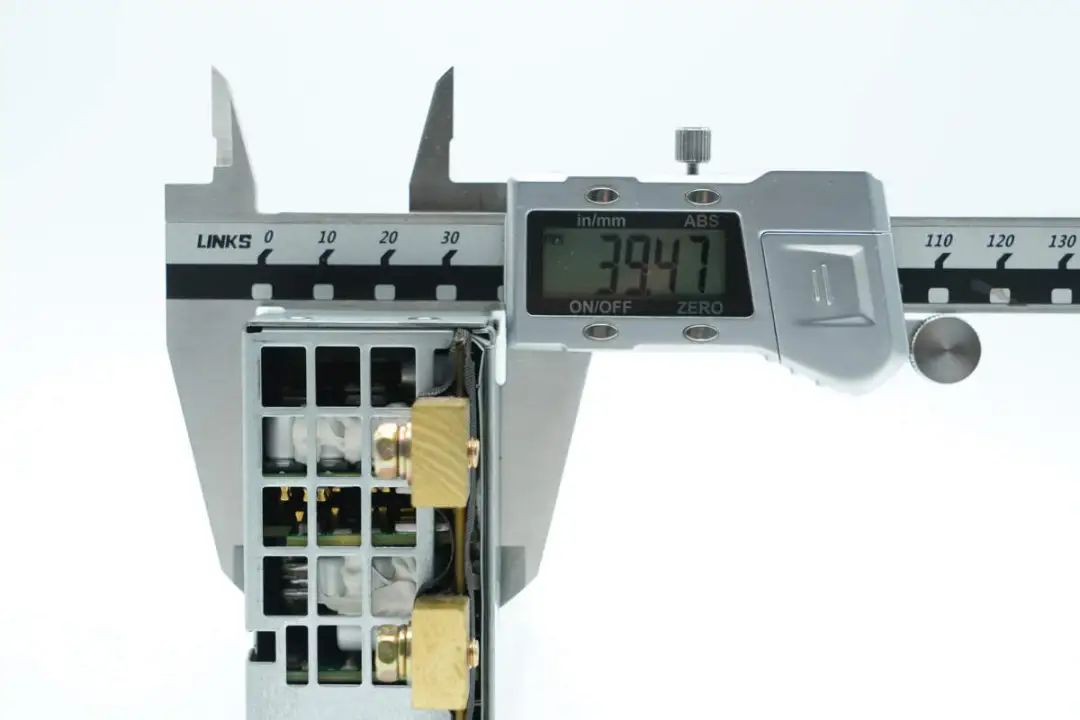

电源模块机身厚度约为39.5mm。C6kednc

C6kednc

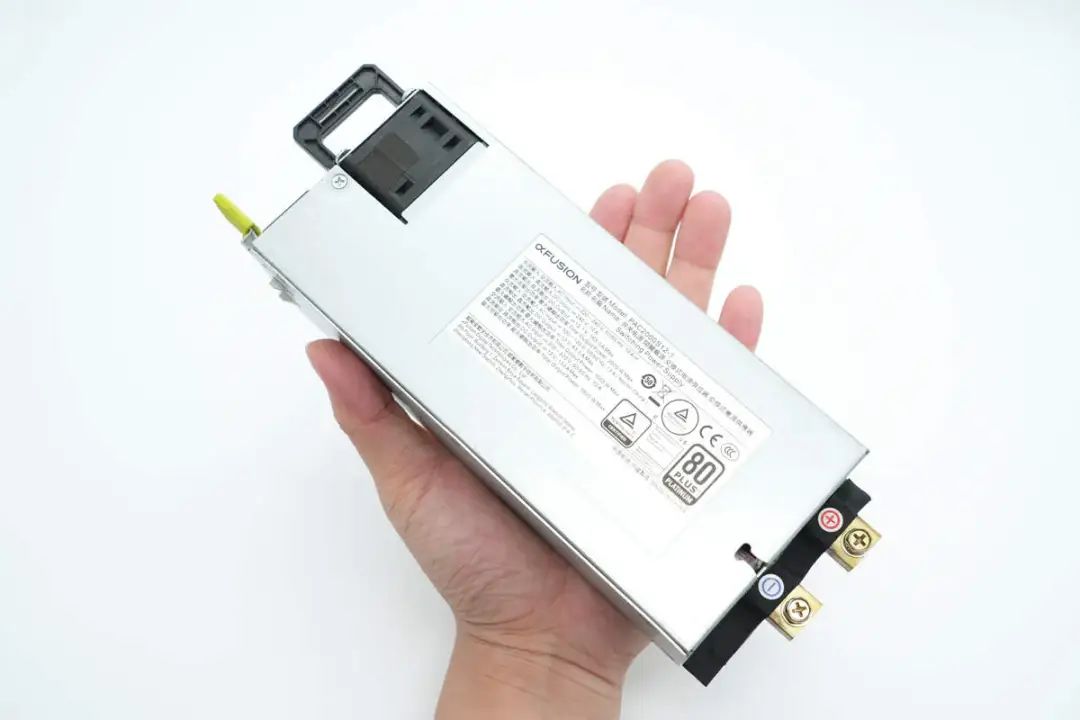

电源模块拿在手上的大小直观感受。C6kednc

C6kednc

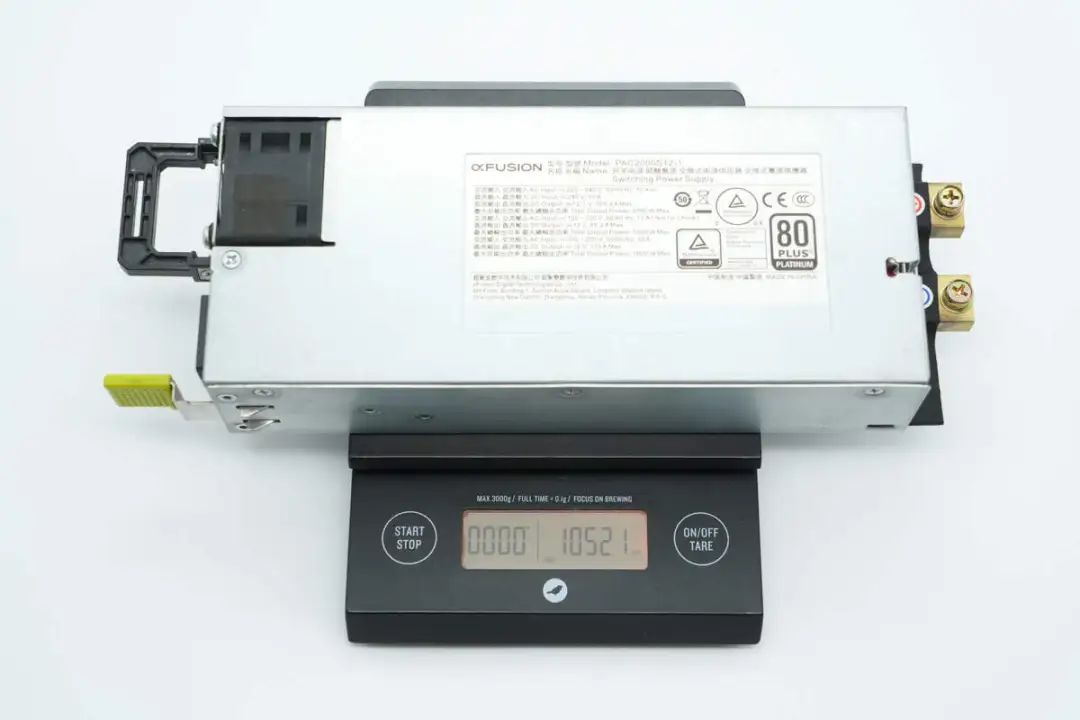

测得电源模块重量约为1052g。C6kednc



超聚变2000W白金牌服务器电源拆解C6kednc

看完了超聚变这款服务器电源的外观展示,下面就进行拆解,一起看看内部的方案和用料。C6kednc

C6kednc

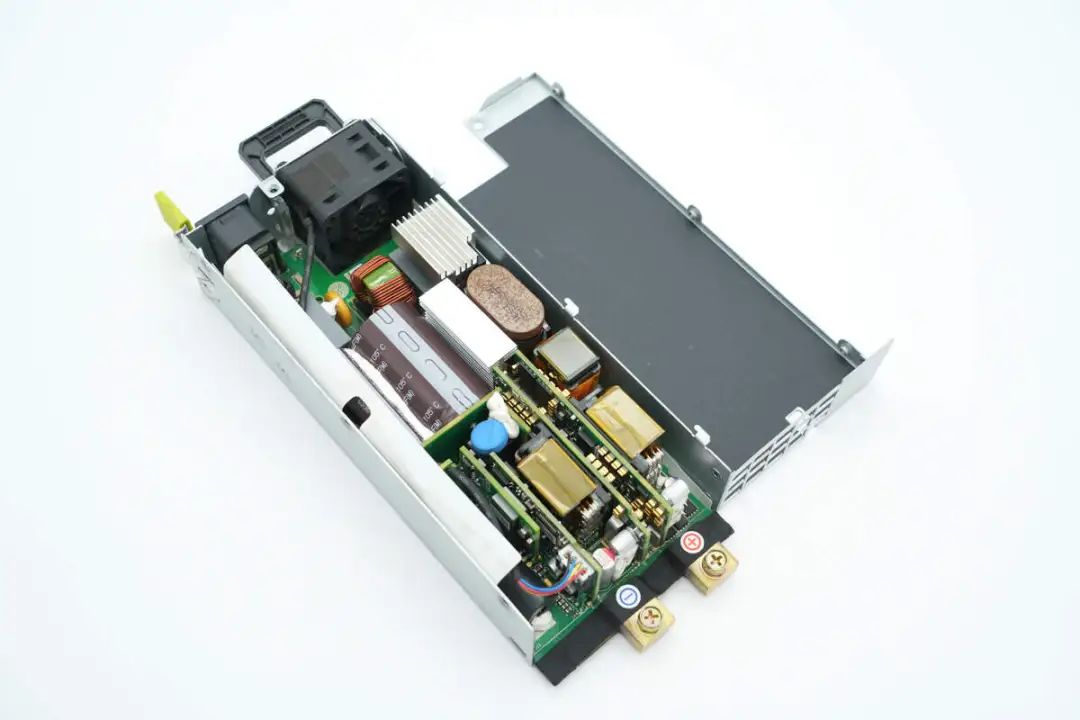

首先拧开外壳固定螺丝,拆下电源上盖,上盖内部设有黑色绝缘麦拉片。C6kednc

C6kednc

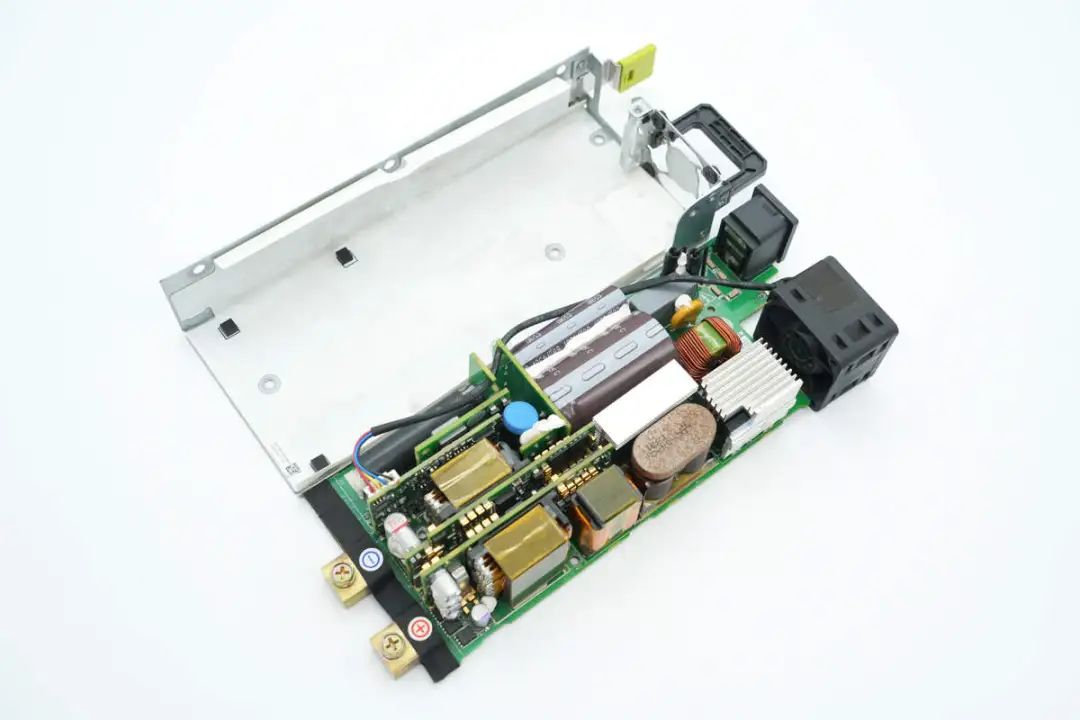

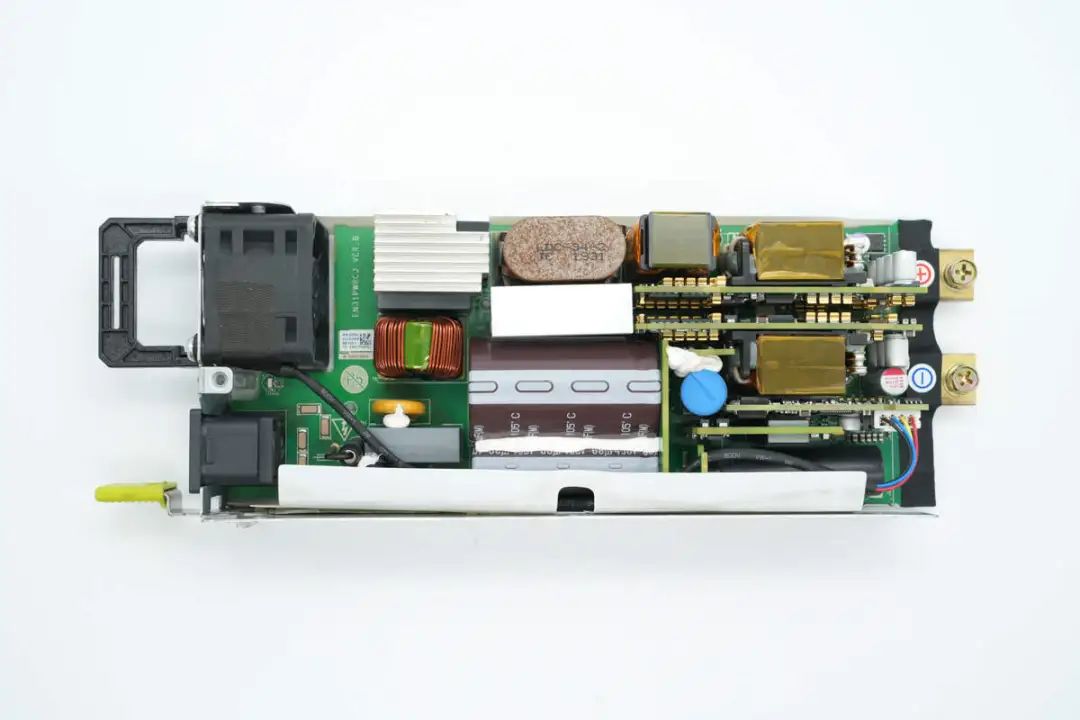

PCBA模块通过螺丝固定在壳体内部。C6kednc

C6kednc

拧下固定螺丝取出PCBA模块,壳体内部设有白色绝缘麦拉片。C6kednc

C6kednc

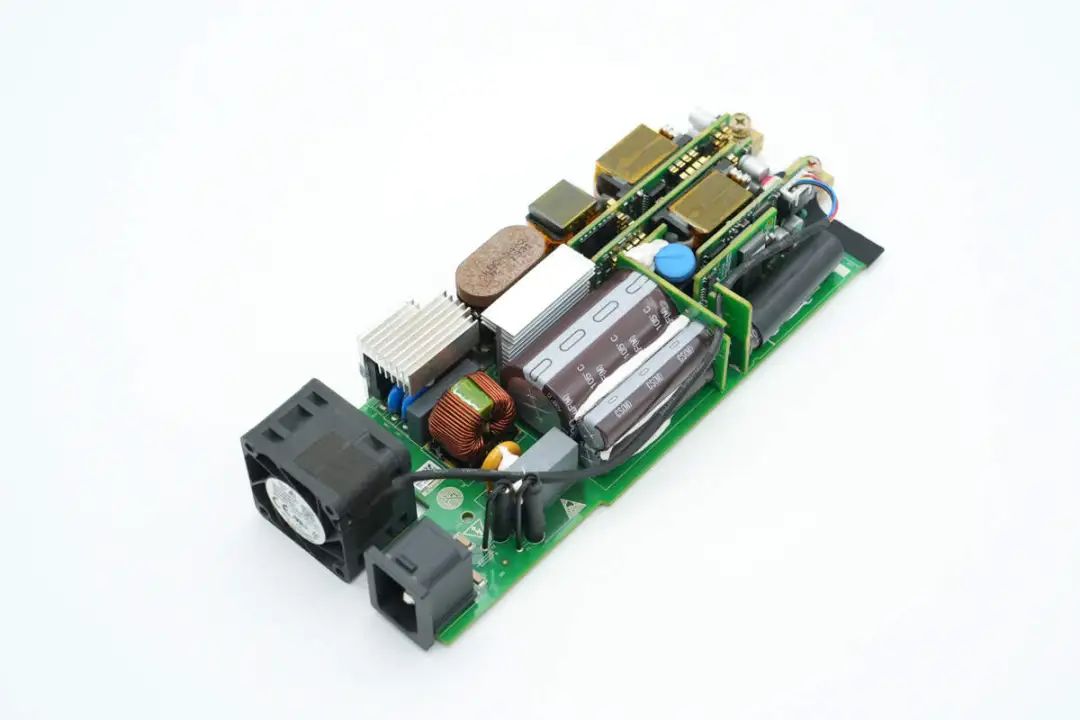

PCBA模块由多块小板焊接组成,风扇接线外套热缩管绝缘。C6kednc

C6kednc

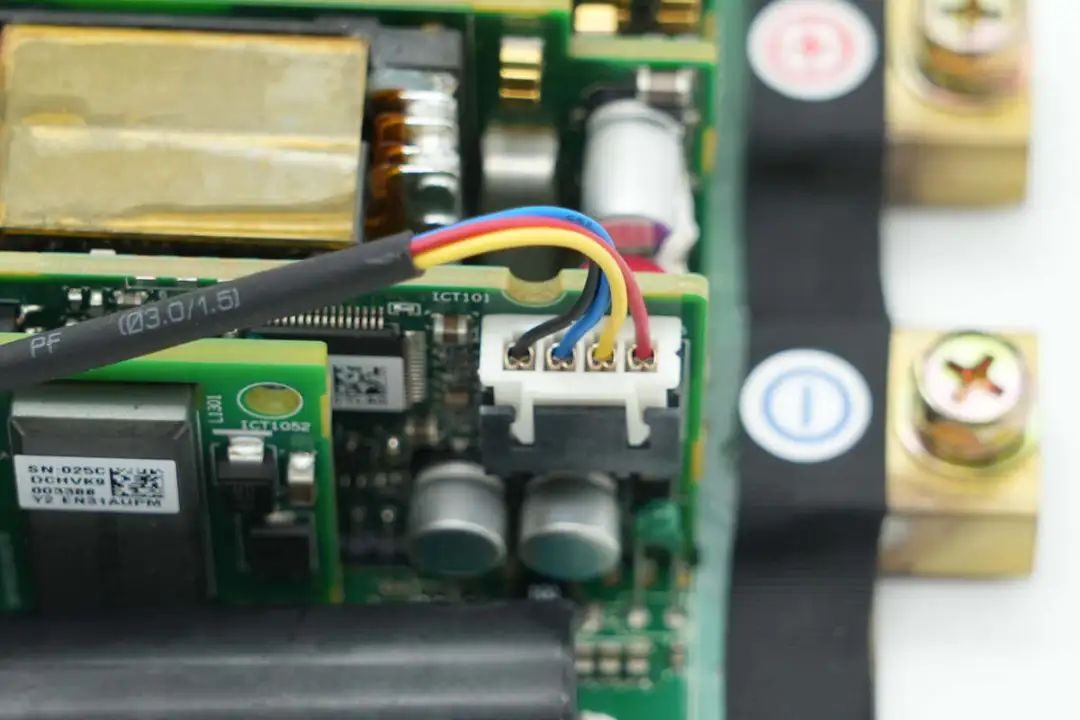

散热风扇通过插接件连接。C6kednc

C6kednc

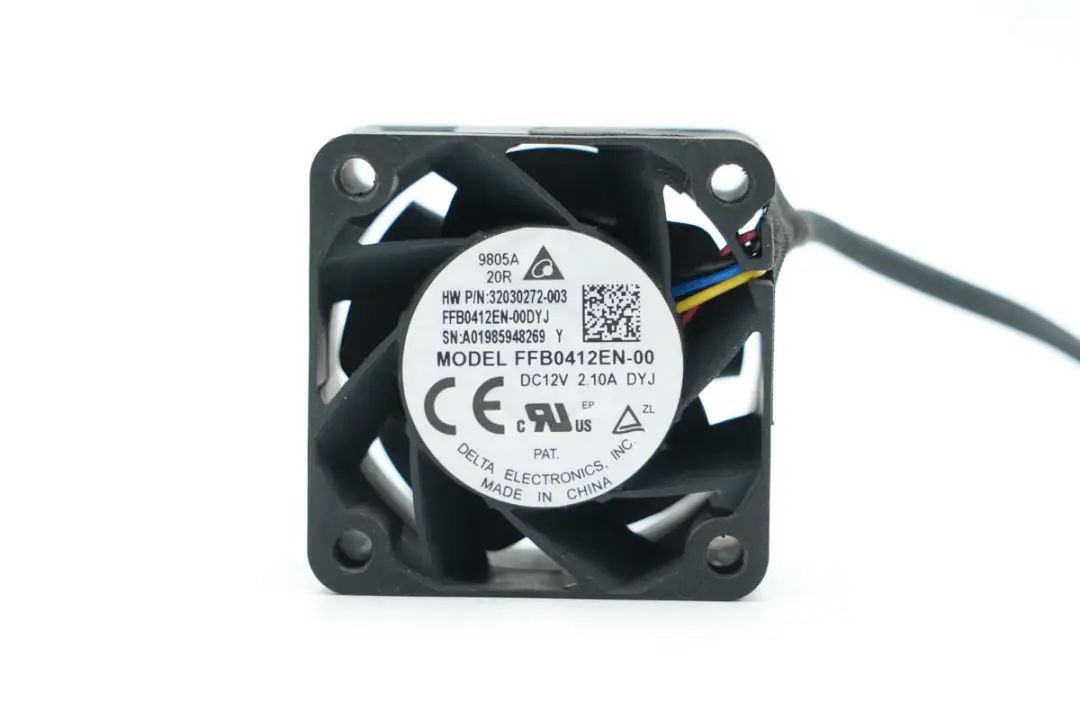

散热风扇来自台达,型号FFB0412EN-00,规格为12V 2.1A,中国制造,并配有静叶片。C6kednc

C6kednc

PCBA模块正面一览,左下角为交流输入端,设有保险丝,安规X2电容,压敏电阻,共模电感和整流桥,右侧焊接PFC升压电感,下方散热片固定PFC开关管和整流管,底部设有高压滤波电容。C6kednc

右侧设有两个对称的LLC电源模块,在小板上焊接开关管和变压器,同步整流管和滤波电容。右侧下方设有控制小板和辅助电源模块,底部高压滤波电容外套塑料绝缘套管,并打胶固定。C6kednc

C6kednc

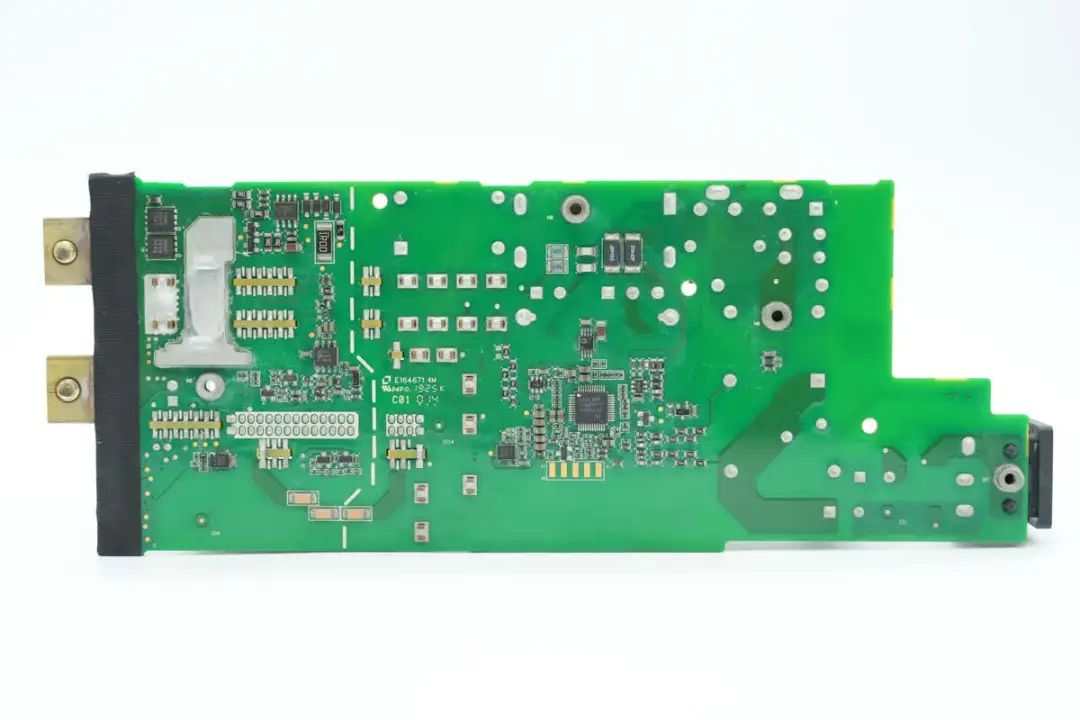

PCBA模块背面设有PFC控制器,同步降压芯片和驱动器,左侧输出端设有同步降压芯片,运放,理想二极管控制器,同步降压转换器和供电控制管。C6kednc

C6kednc

焊接将电源各个小板进行拆分,通过对PCBA模块的观察发现,超聚变这款2000W白金牌服务器电源采用升压PFC搭配两路LLC电源进行输出,均采用德州仪器控制器。PFC开关管和同步整流管使用亚德诺驱动器,LLC开关管采用亚德诺隔离驱动器。C6kednc

C6kednc

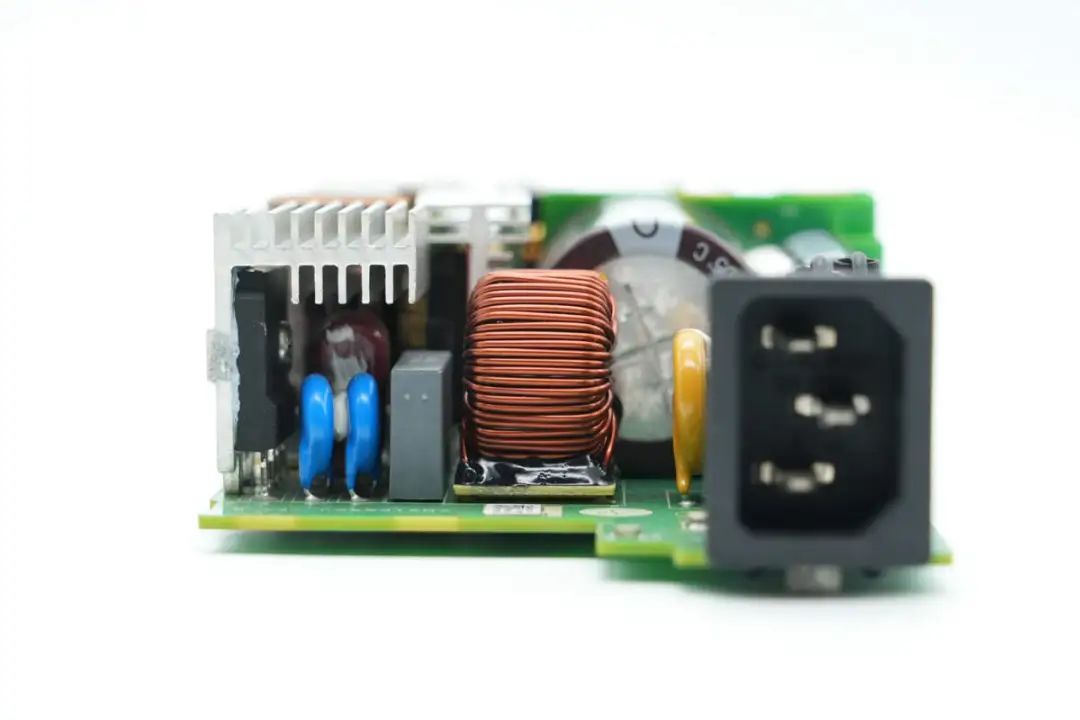

输入端设有品字电源插座,保险丝,安规X2电容,压敏电阻,共模电感和整流桥。C6kednc

C6kednc

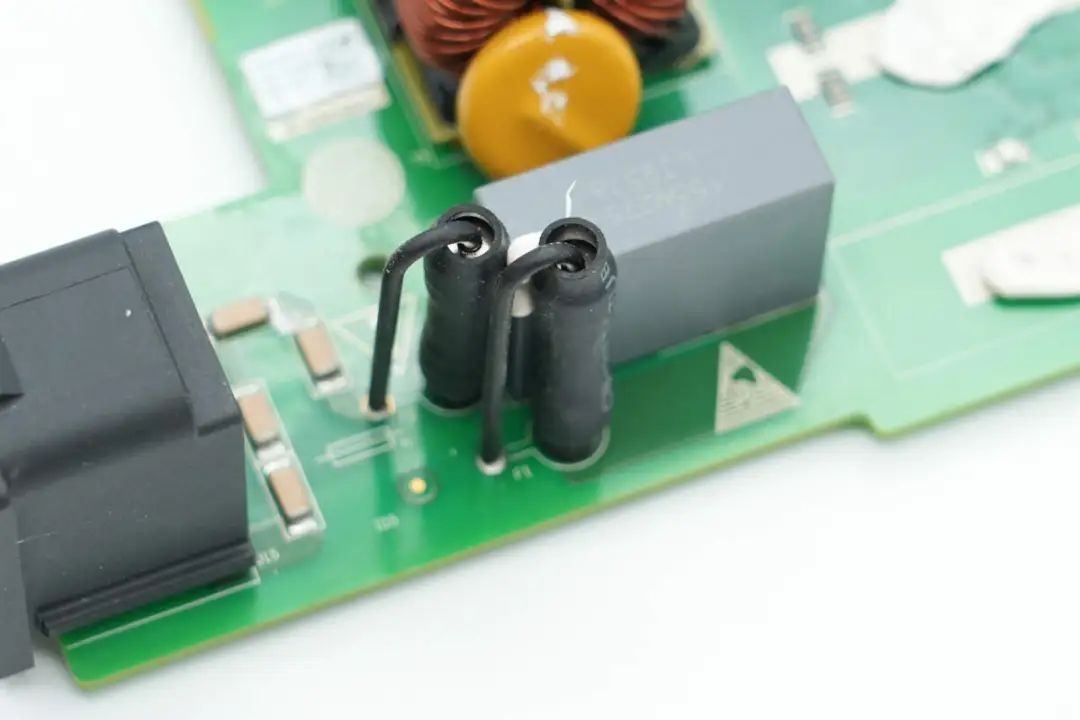

输入端两颗保险丝外套热缩管绝缘。C6kednc

C6kednc

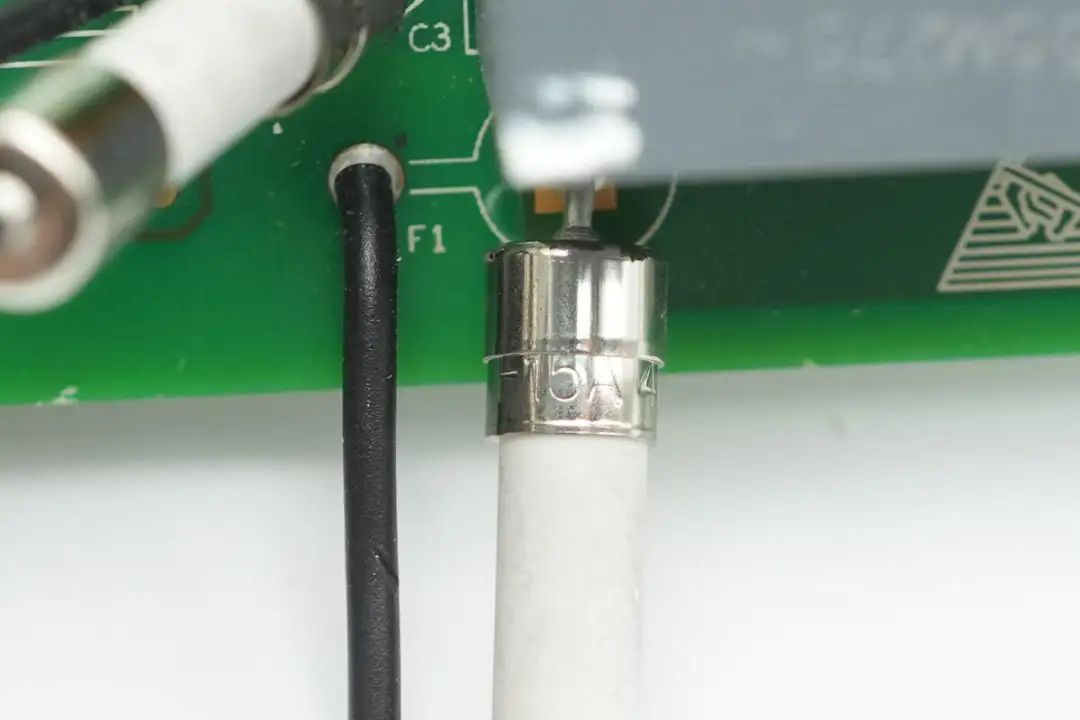

保险丝规格为15A。C6kednc

C6kednc

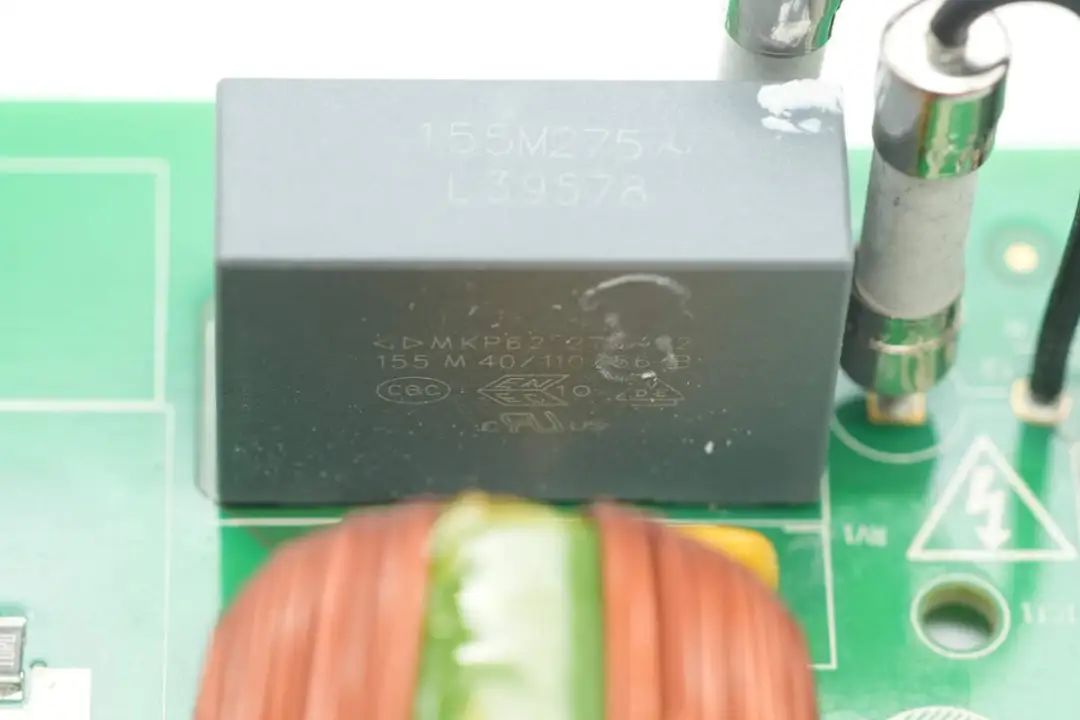

安规X2电容来自厦门法拉电子,规格为1.5μF。C6kednc

C6kednc

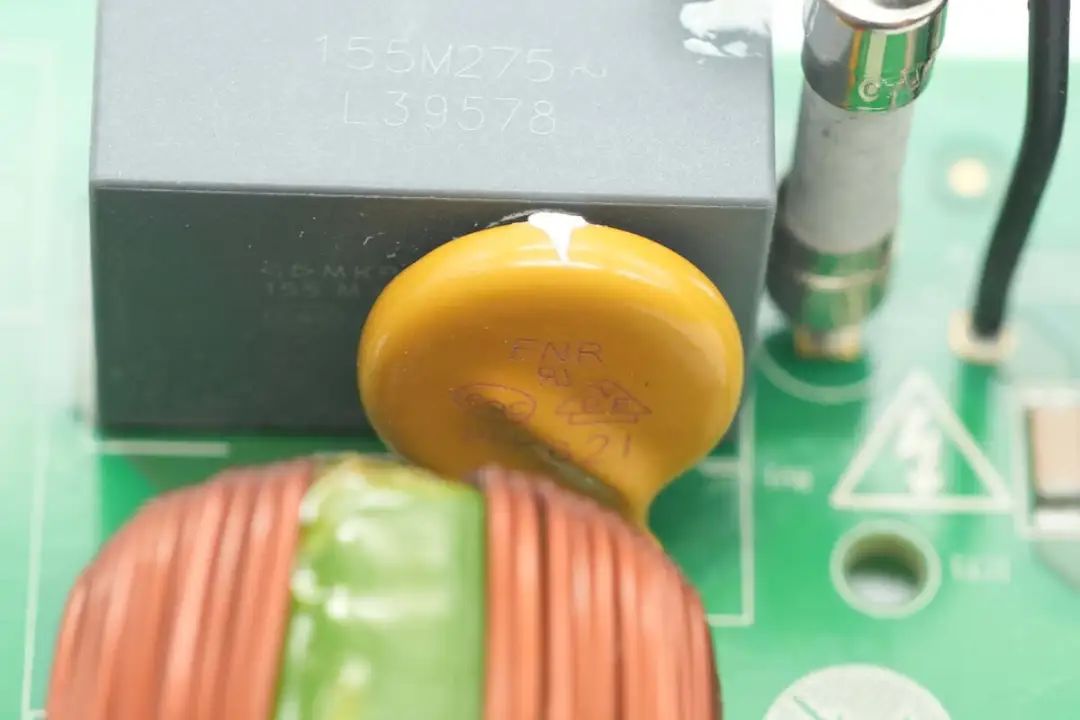

压敏电阻来自风华,型号FNR-14K621,用于吸收过压浪涌。C6kednc

C6kednc

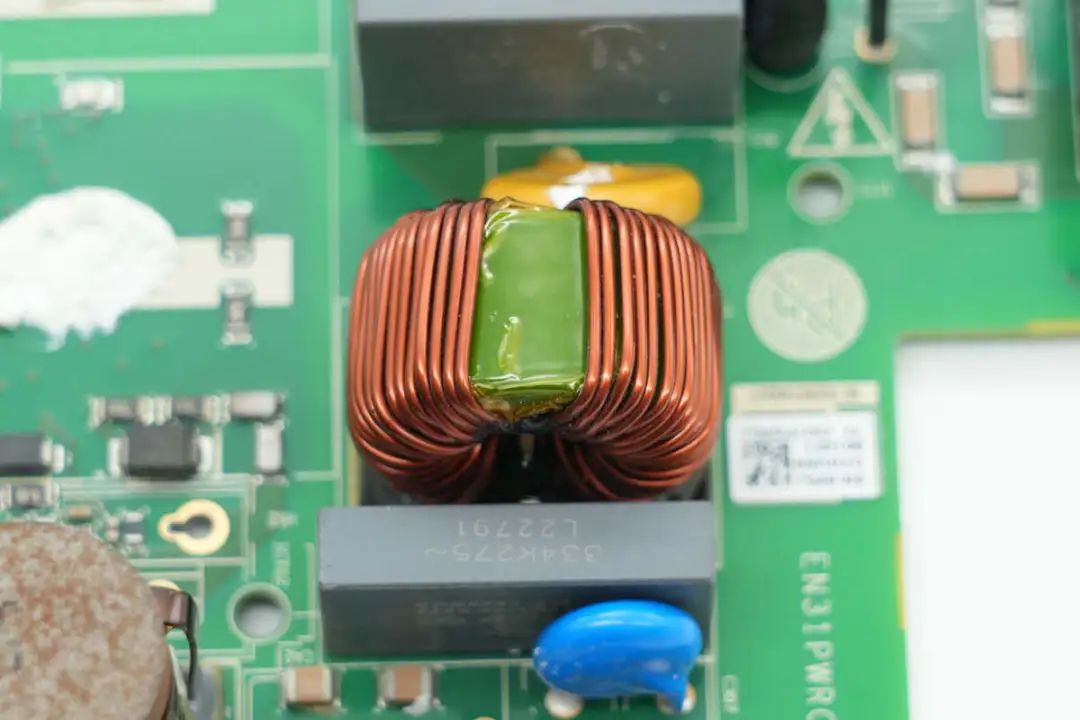

共模电感采用磁环绕制,底部设有电木板绝缘。C6kednc

C6kednc

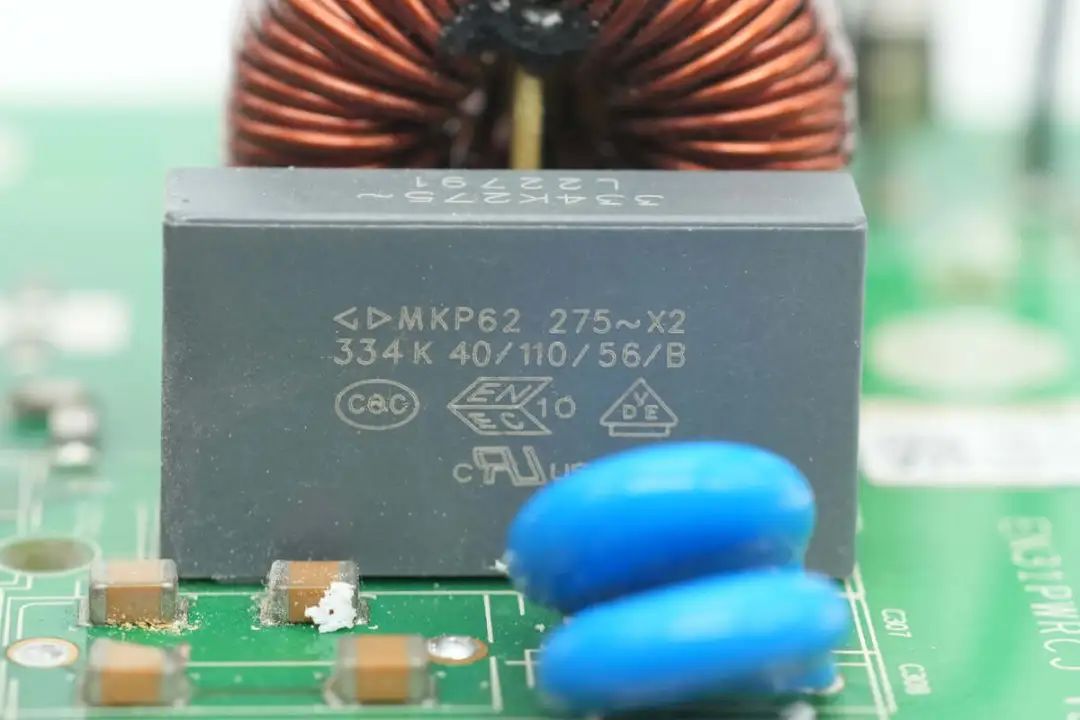

另一颗安规X2电容规格为0.33μF。C6kednc

C6kednc

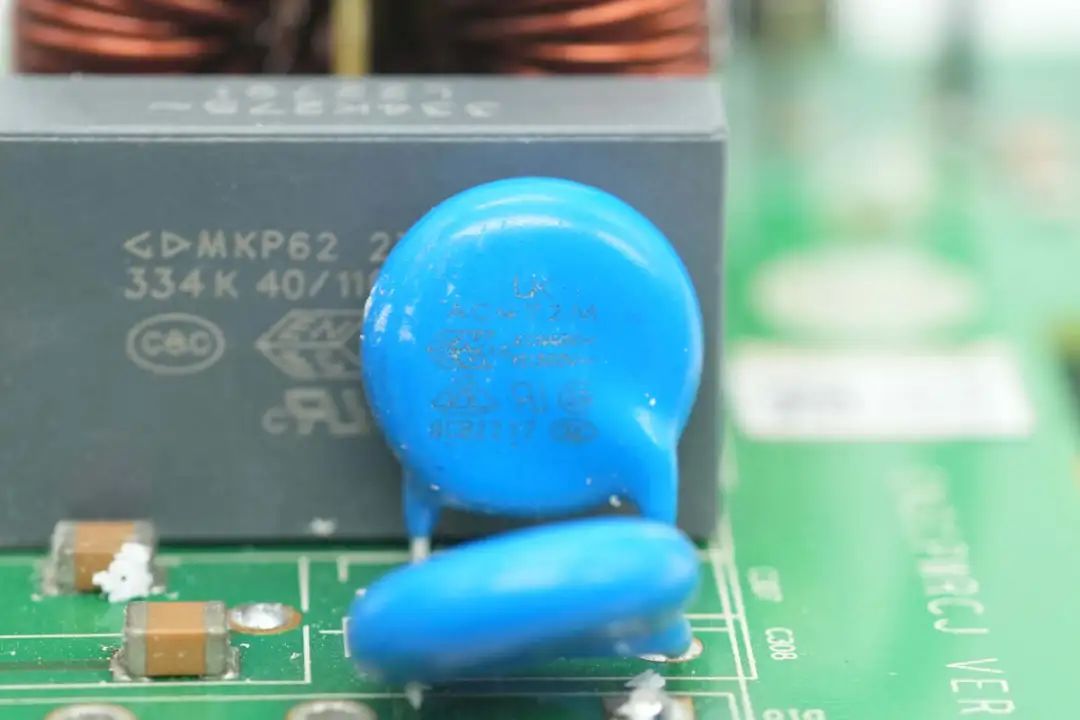

两颗蓝色Y电容来自华新科。C6kednc

C6kednc

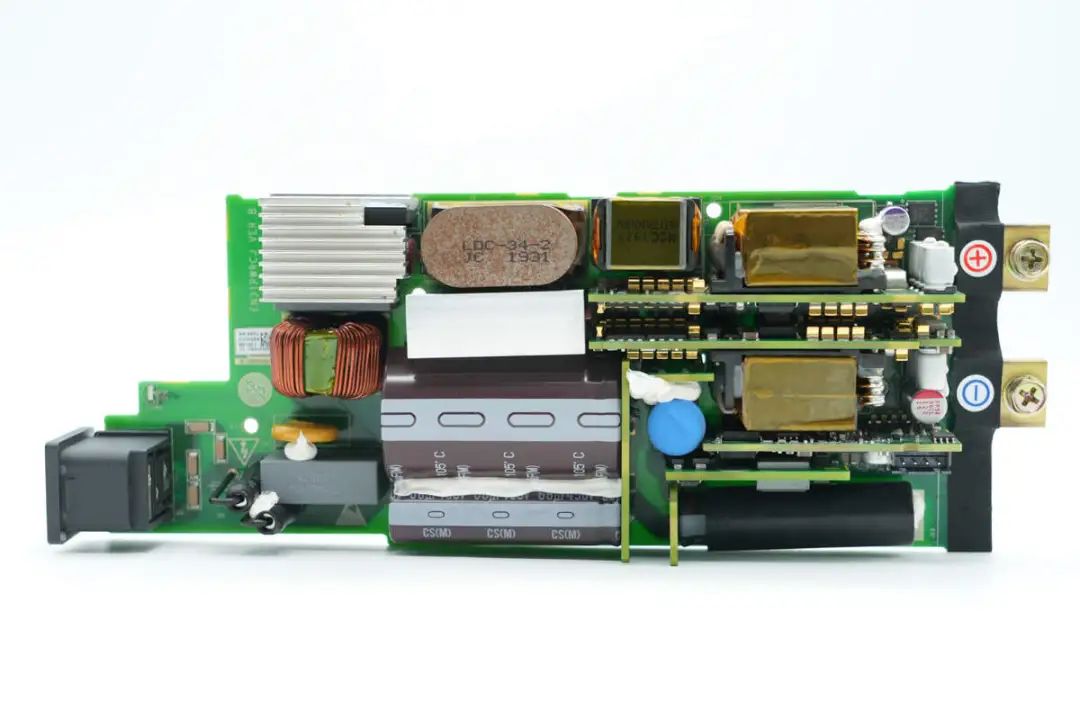

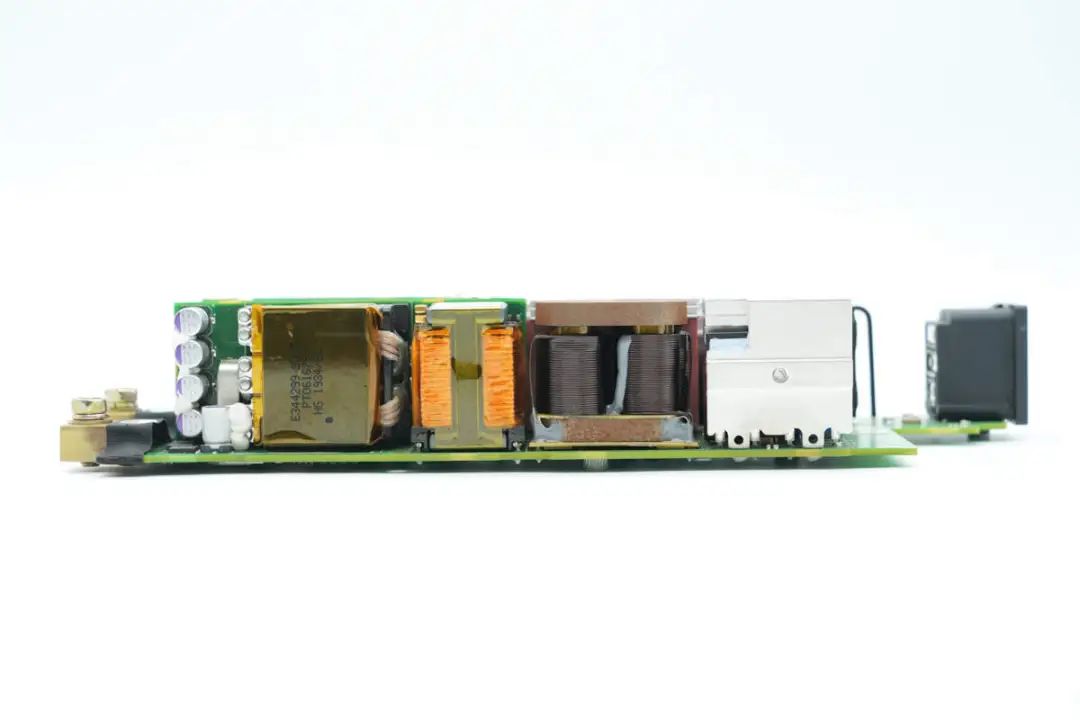

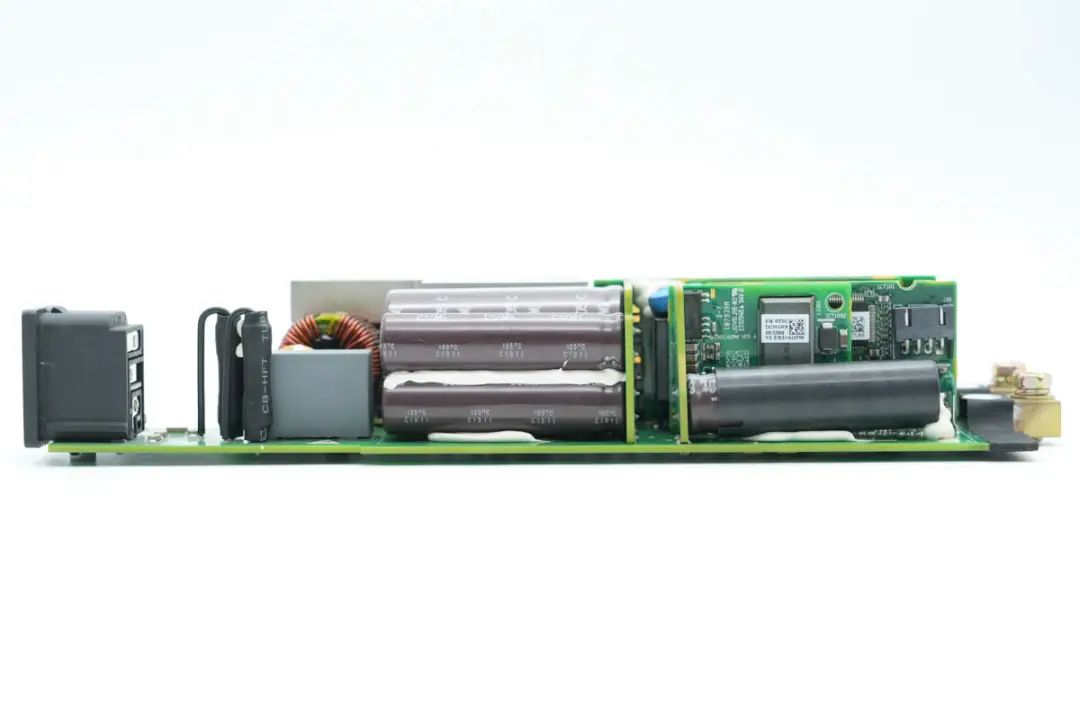

PCBA模块侧面设有整流桥,PFC升压电感,谐振电感和LLC变压器。C6kednc

C6kednc

整流桥设有散热片,使用螺丝固定。C6kednc

C6kednc

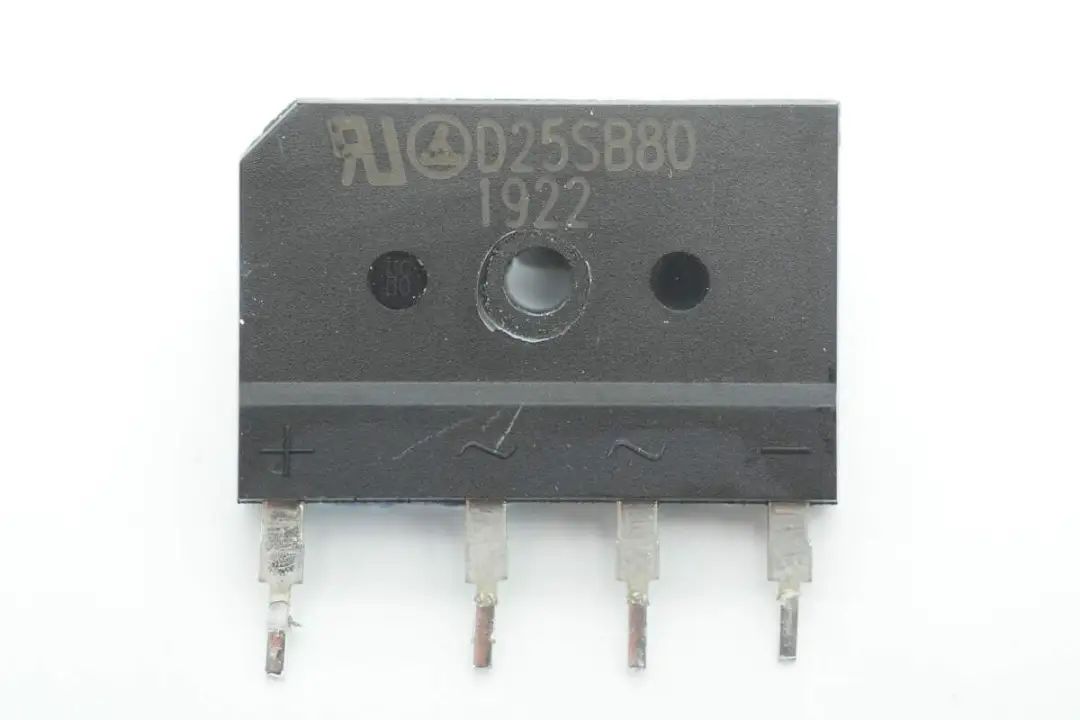

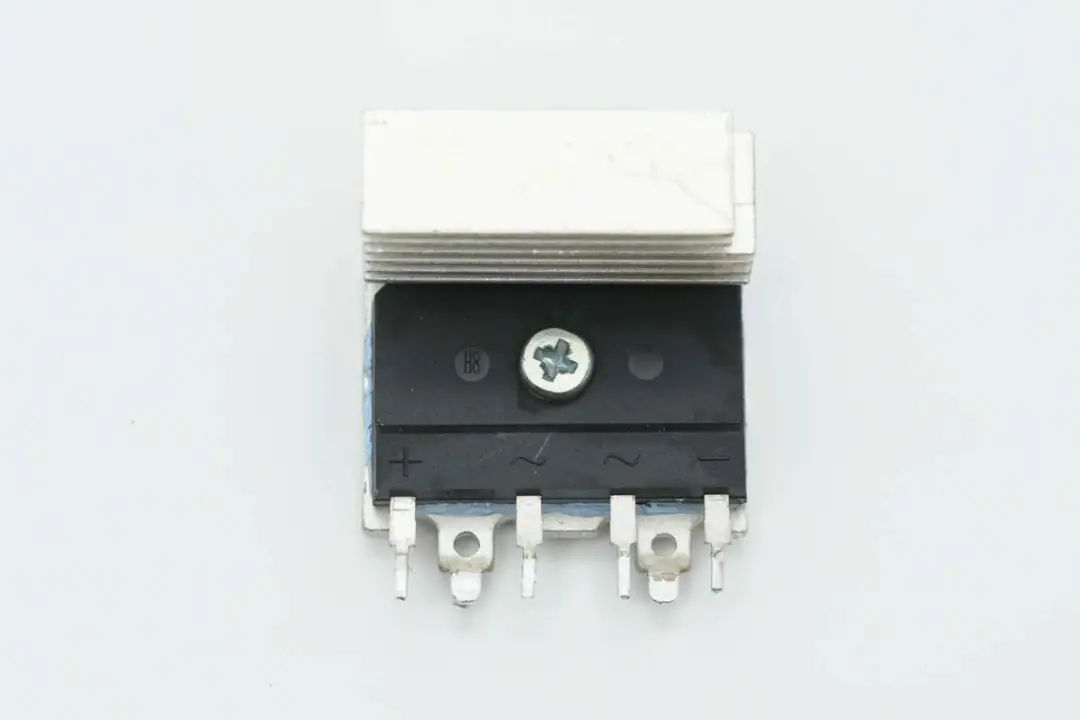

整流桥来自乐山无线电,型号D25SB80,规格为800V 25A,采用D5封装。C6kednc

C6kednc

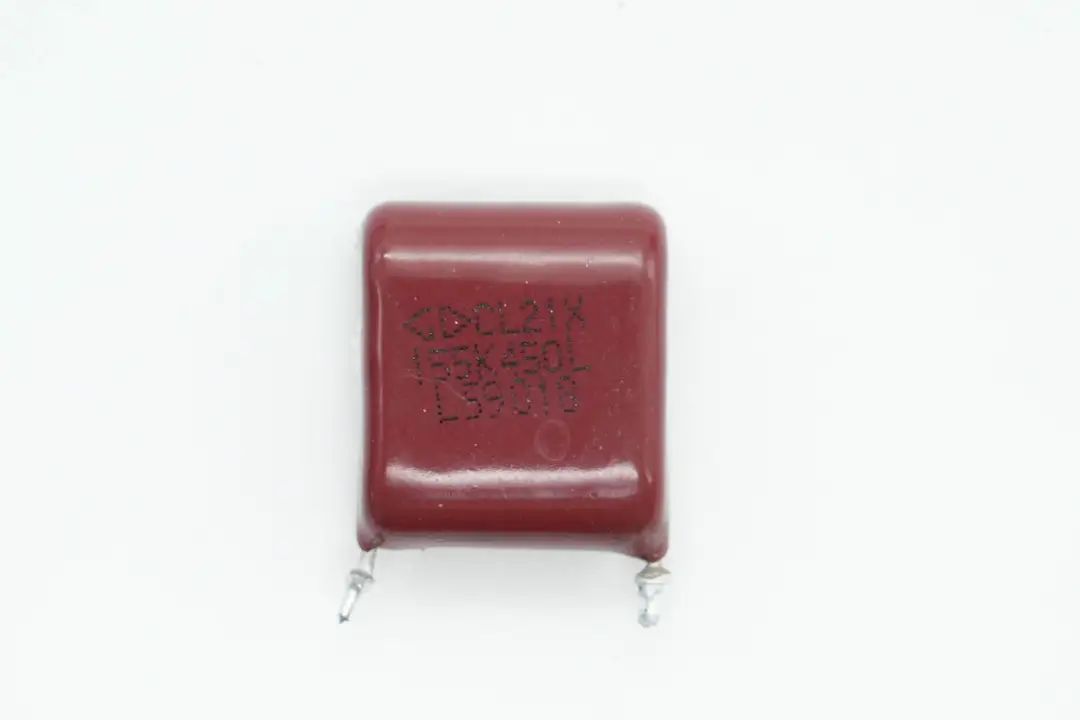

薄膜滤波电容来自厦门法拉电子,规格为1.5μF450V。C6kednc

C6kednc

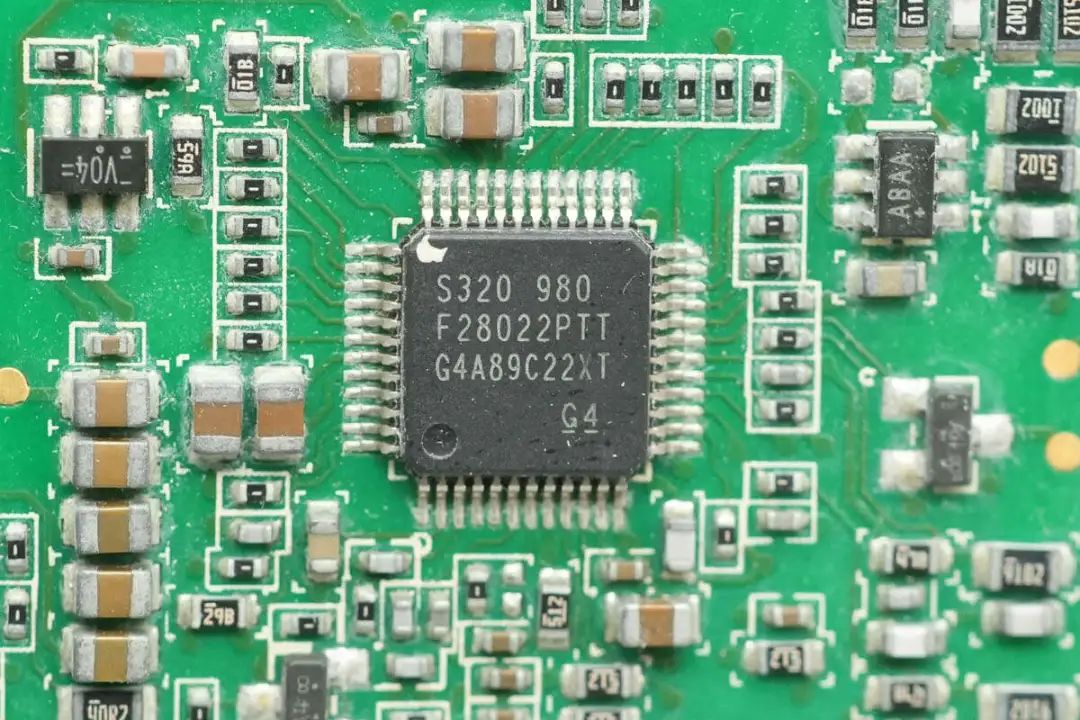

PFC控制器来自德州仪器,型号TMS320F28022,芯片内置C2000 32位MCU,主频为50MHz,内置32KB FLASH和12KB SRAM。芯片具备UART接口,SPI接口和I2C接口,采用LQFP48封装。C6kednc

C6kednc

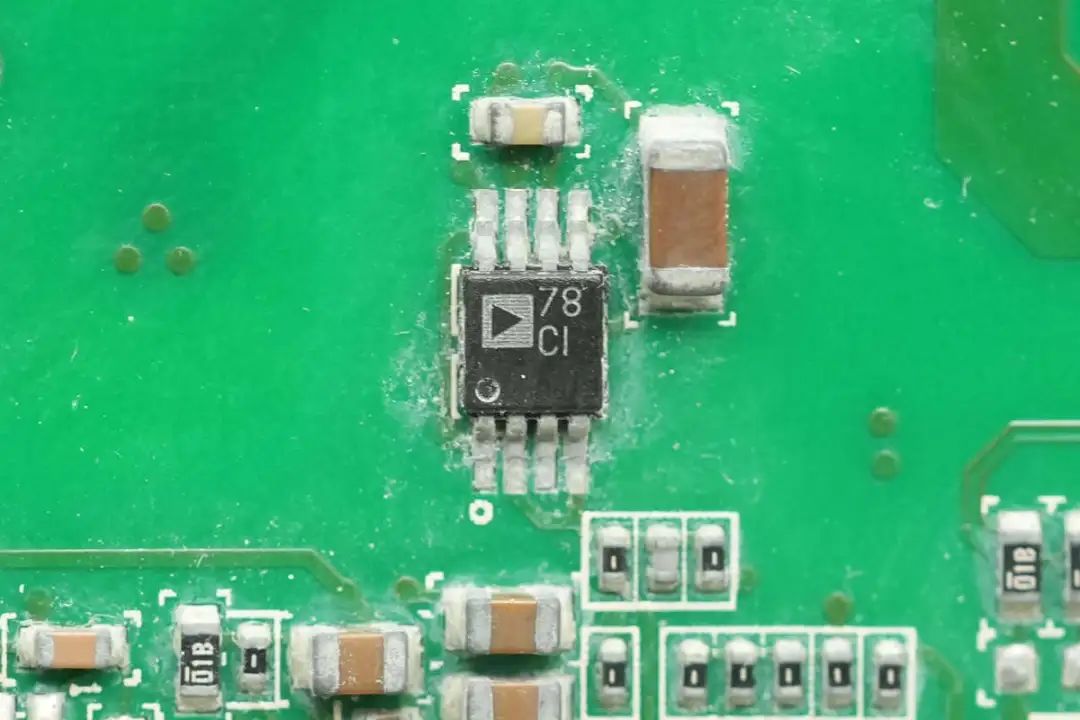

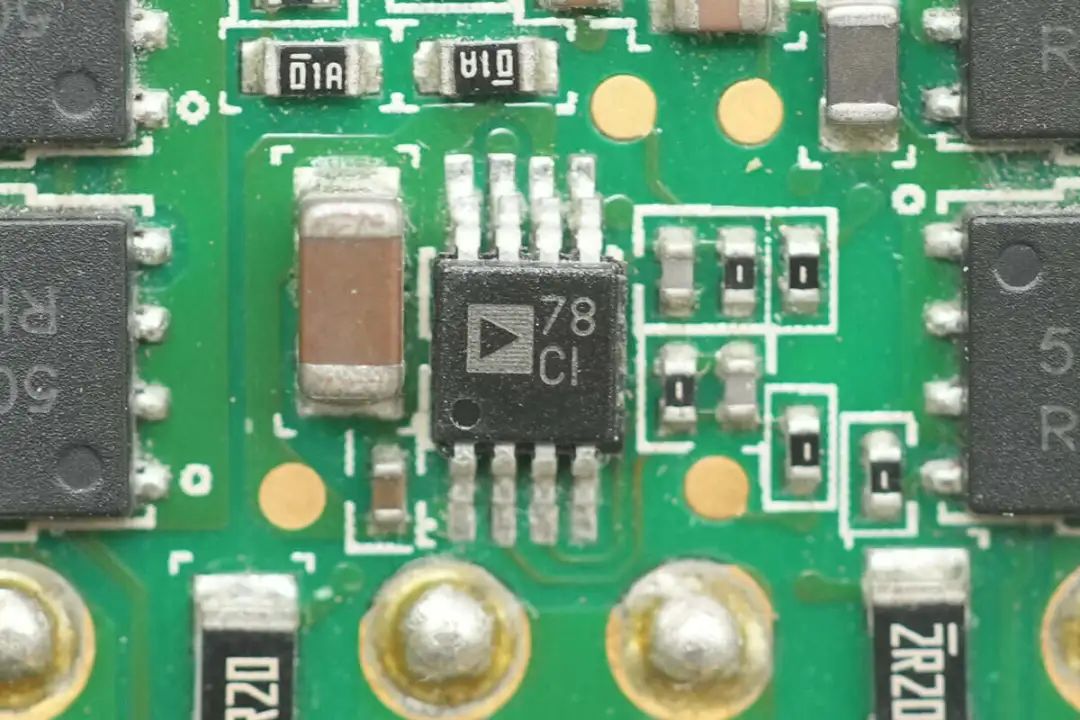

PFC开关管驱动器来自亚德诺,丝印78,型号ADP3654,是一颗高速双通道4A驱动器,采用兼容工业标准的引脚排列,具备大电流驱动能力,采用MSOP8EP封装。C6kednc

C6kednc

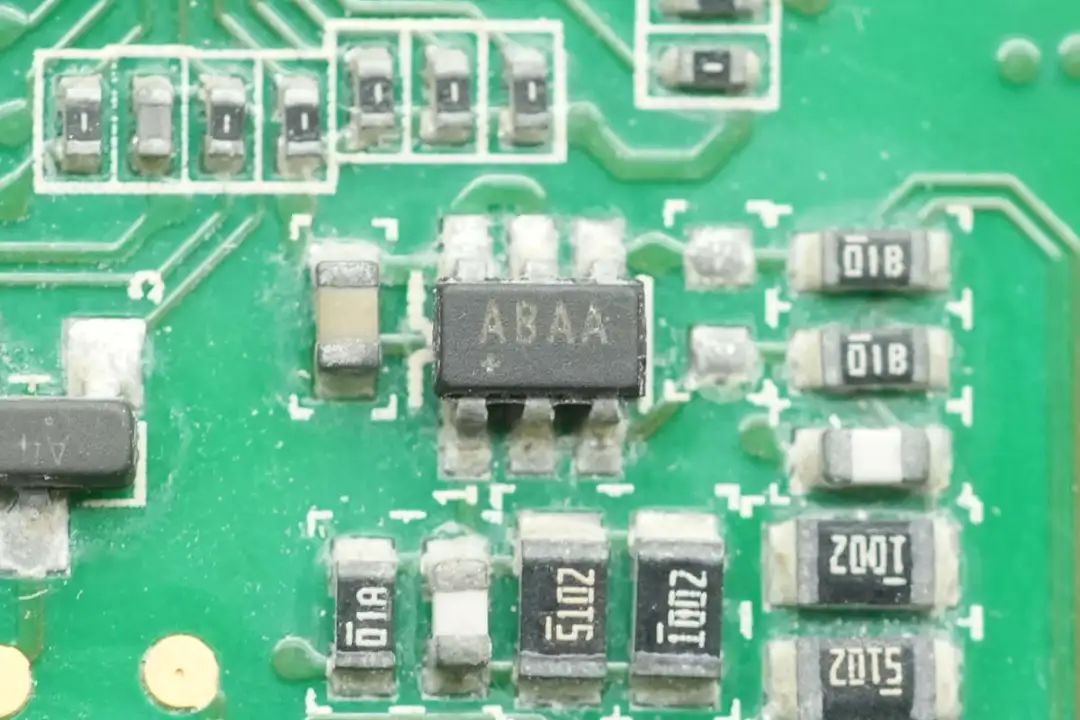

运放来自亚德诺,丝印ABAA,型号MAX4239AUT,是一颗超低失调/偏移,低噪声高精度运放,采用SOT23封装。C6kednc

C6kednc

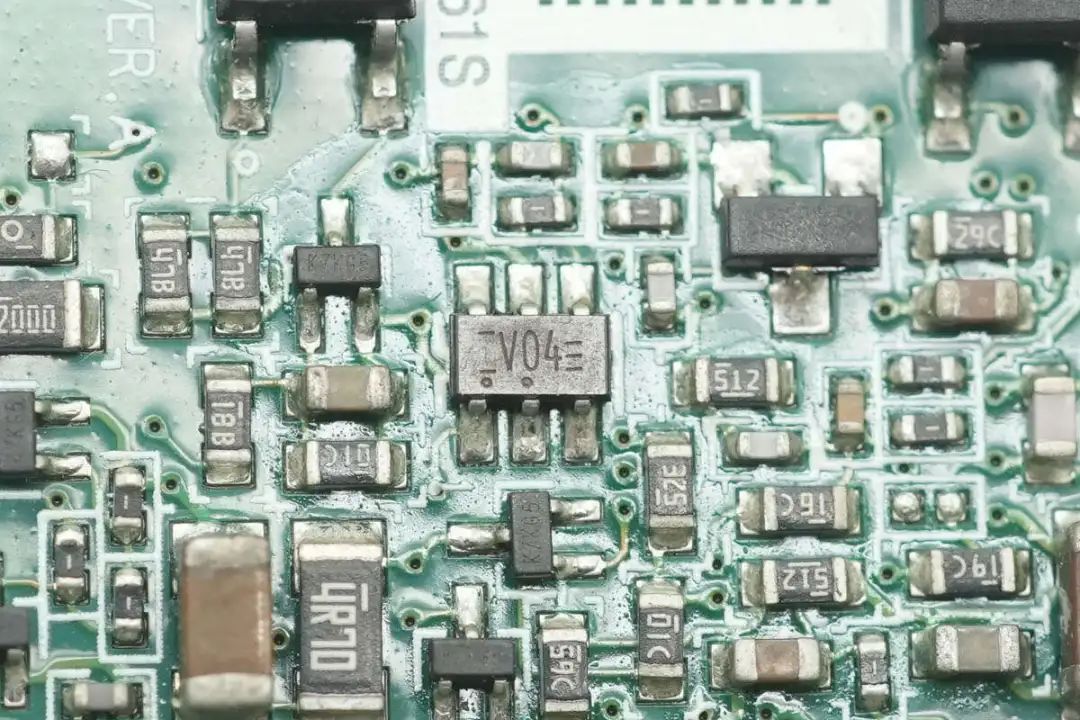

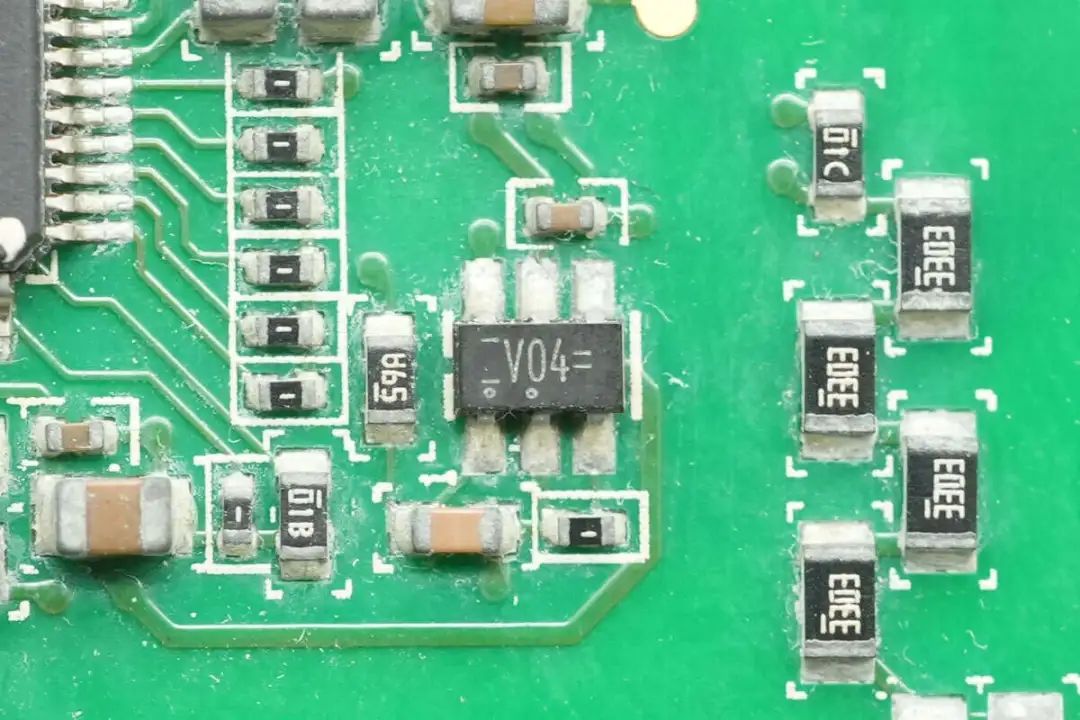

反相器来自安世,丝印V04,型号74LVC1G04GV,采用SOT753封装。C6kednc

C6kednc

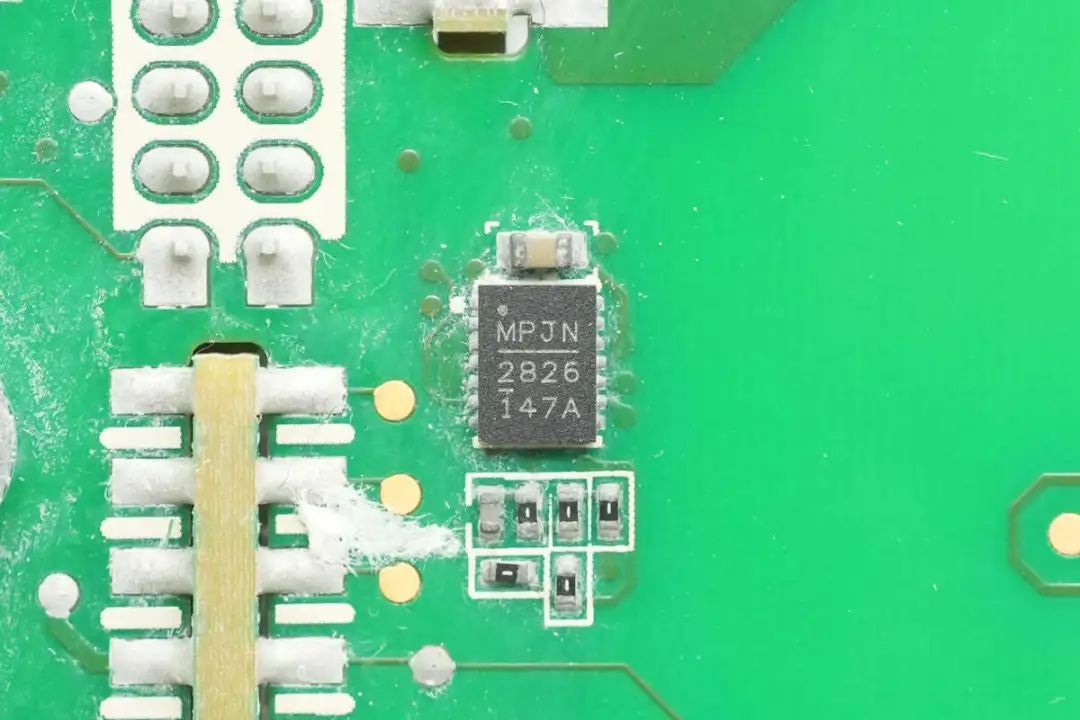

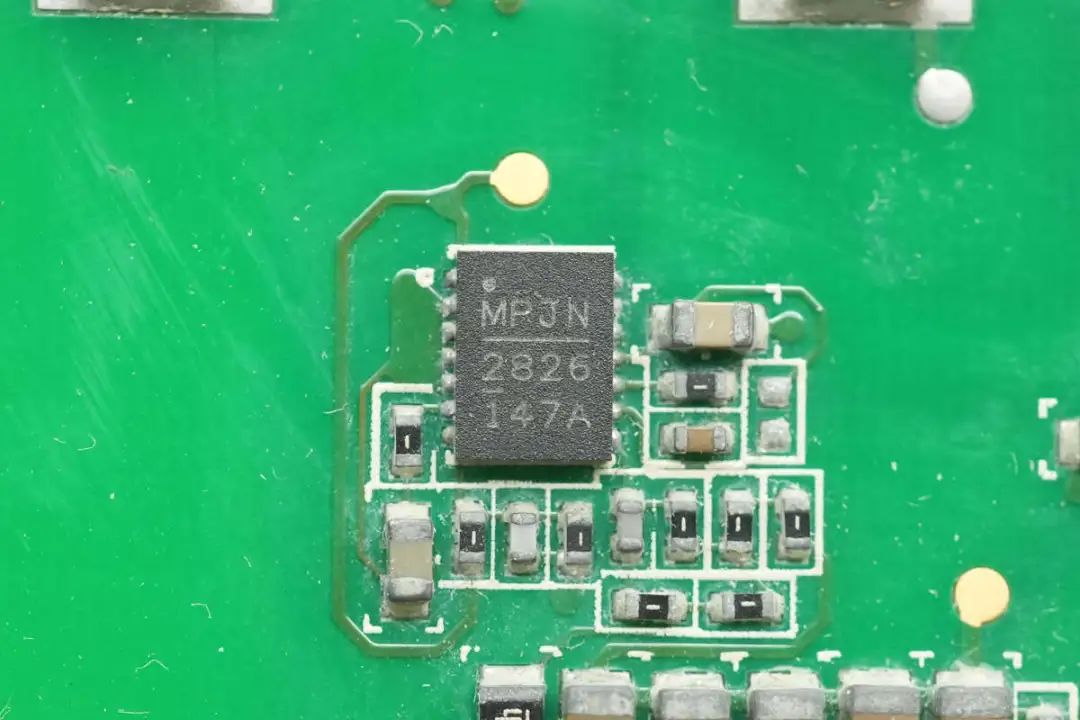

同步降压芯片来自芯源系统,型号MPQ28261,是一颗21A输入,3A输出电流的同步降压转换器,芯片内部集成开关管,开关频率为500kHz,采用QFN14封装。C6kednc

C6kednc

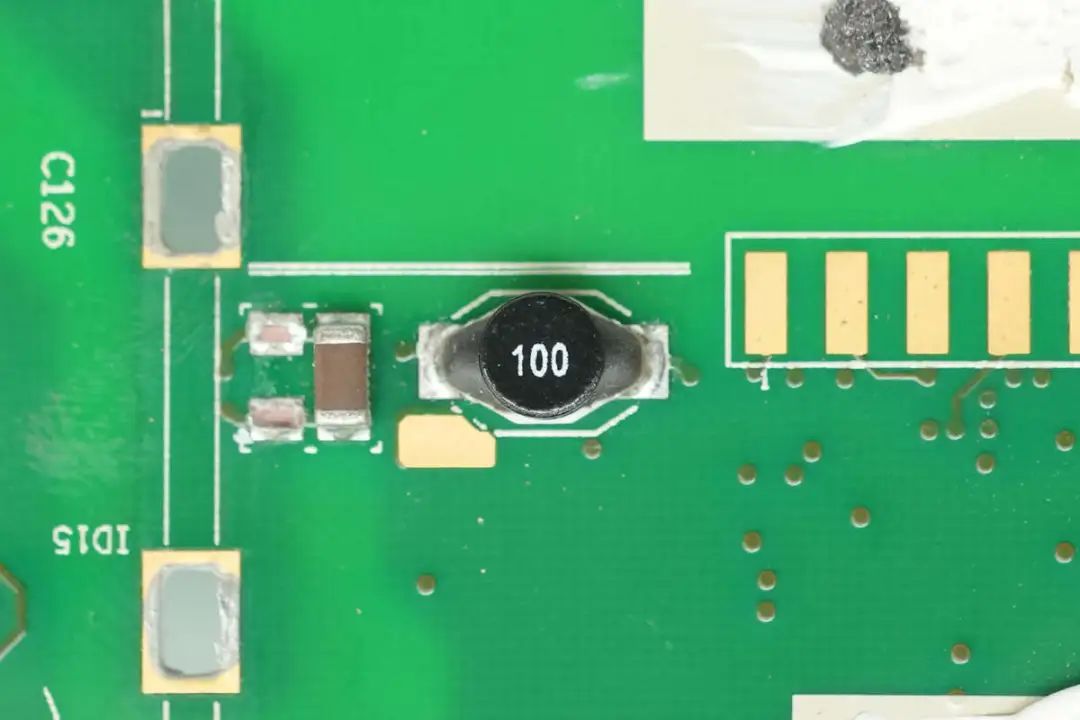

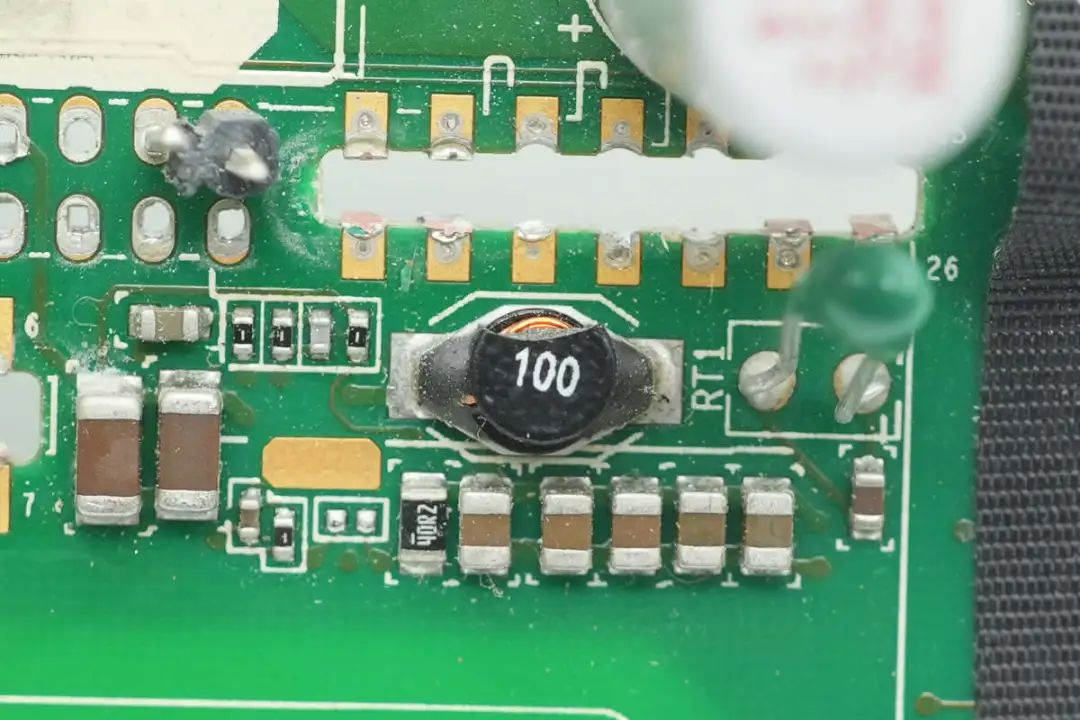

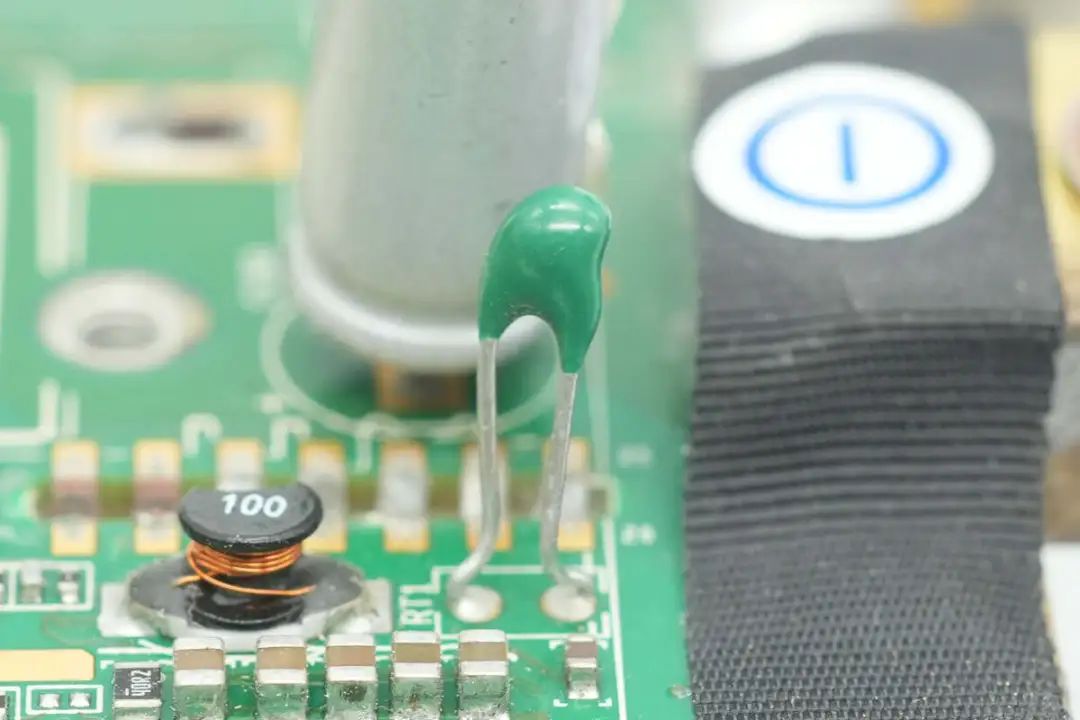

10μH降压电感特写。C6kednc

C6kednc

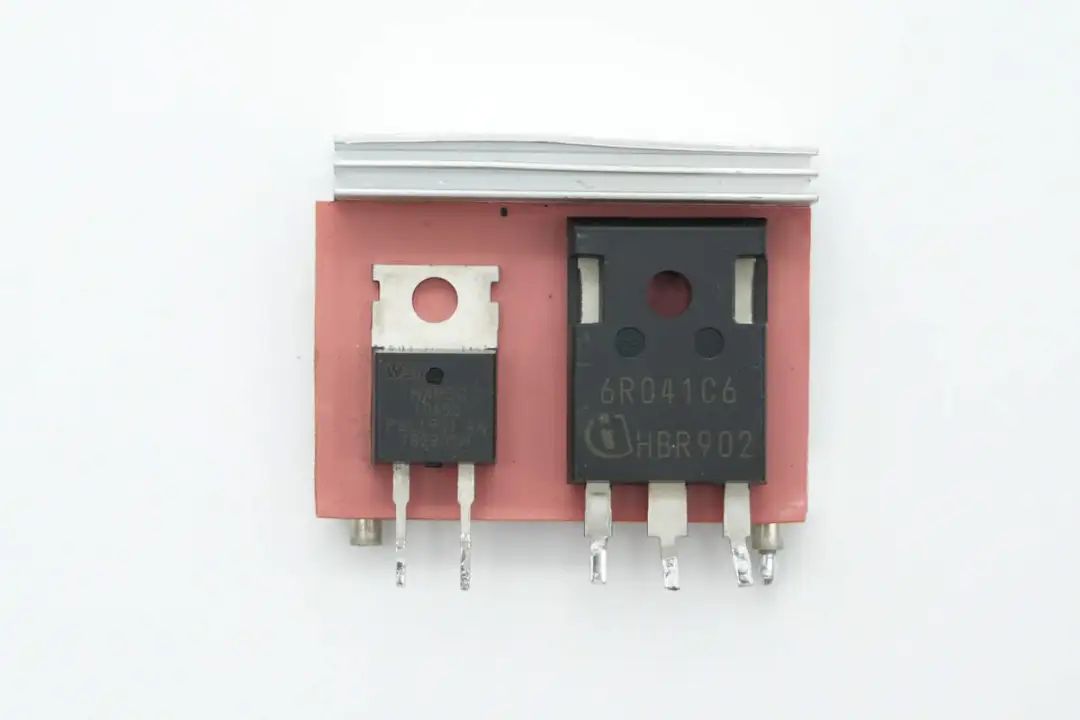

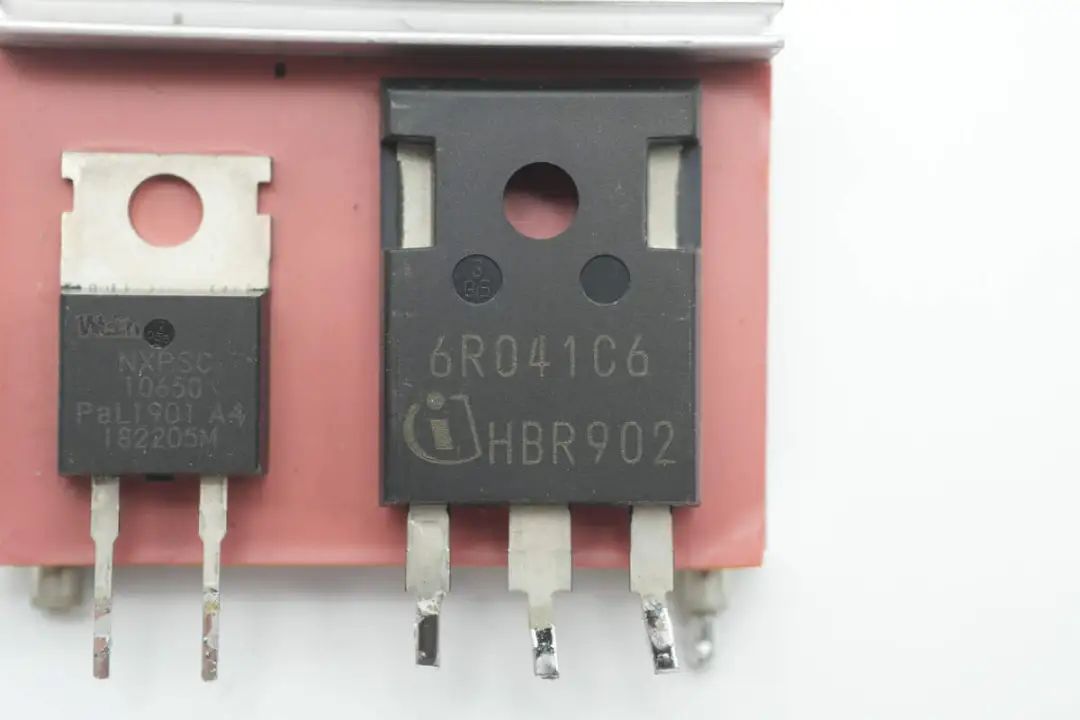

散热片上固定PFC开关管和PFC整流管。C6kednc

C6kednc

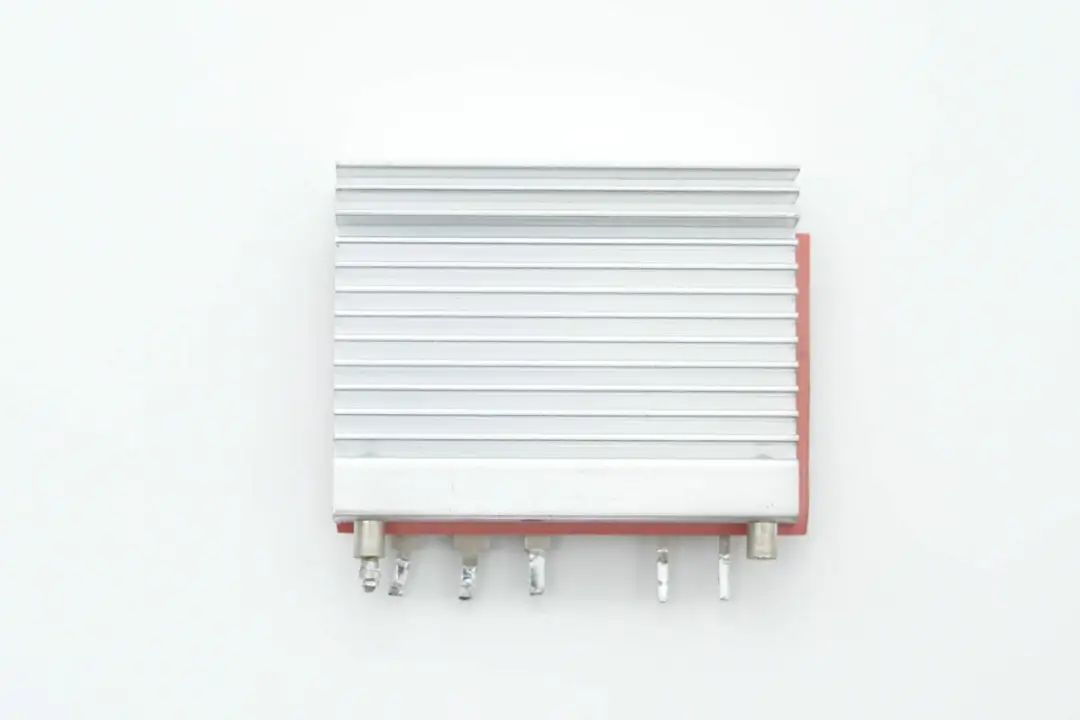

散热片背面开槽增大散热面积。C6kednc

C6kednc

PFC开关管来自英飞凌,丝印6R041C6,型号IPW60R041C6,NMOS,耐压650V,导阻41mΩ,采用TO247封装。C6kednc

C6kednc

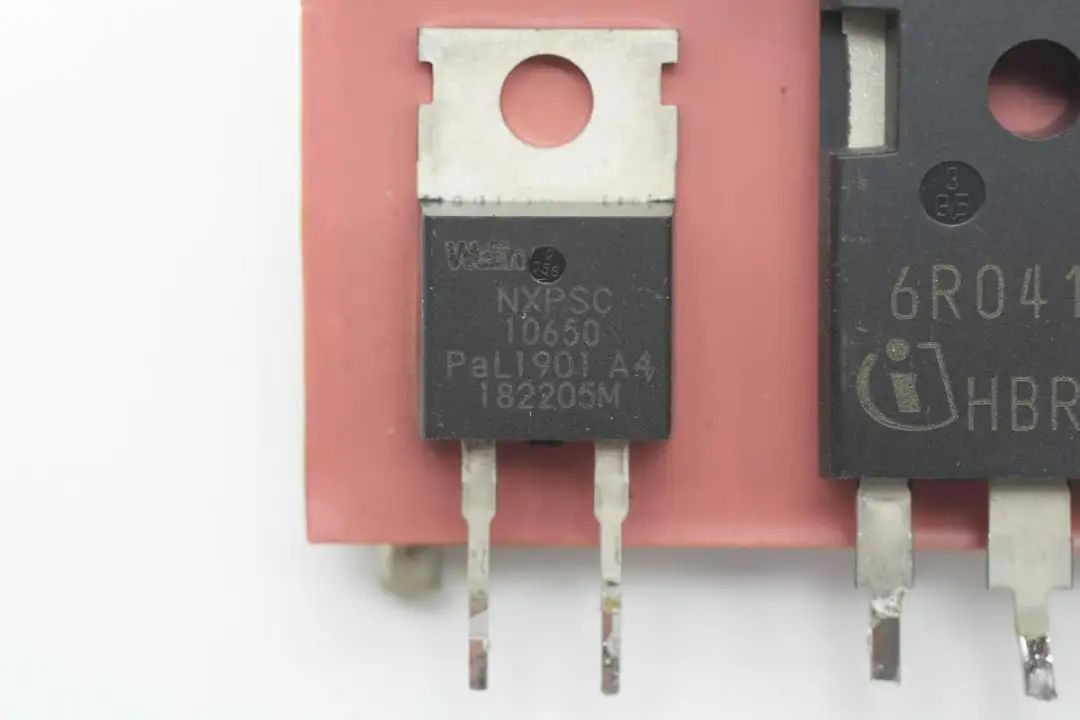

碳化硅二极管来自瑞能,型号NXPSC10650,规格为650V 10A,采用TO220-2L封装。C6kednc

C6kednc

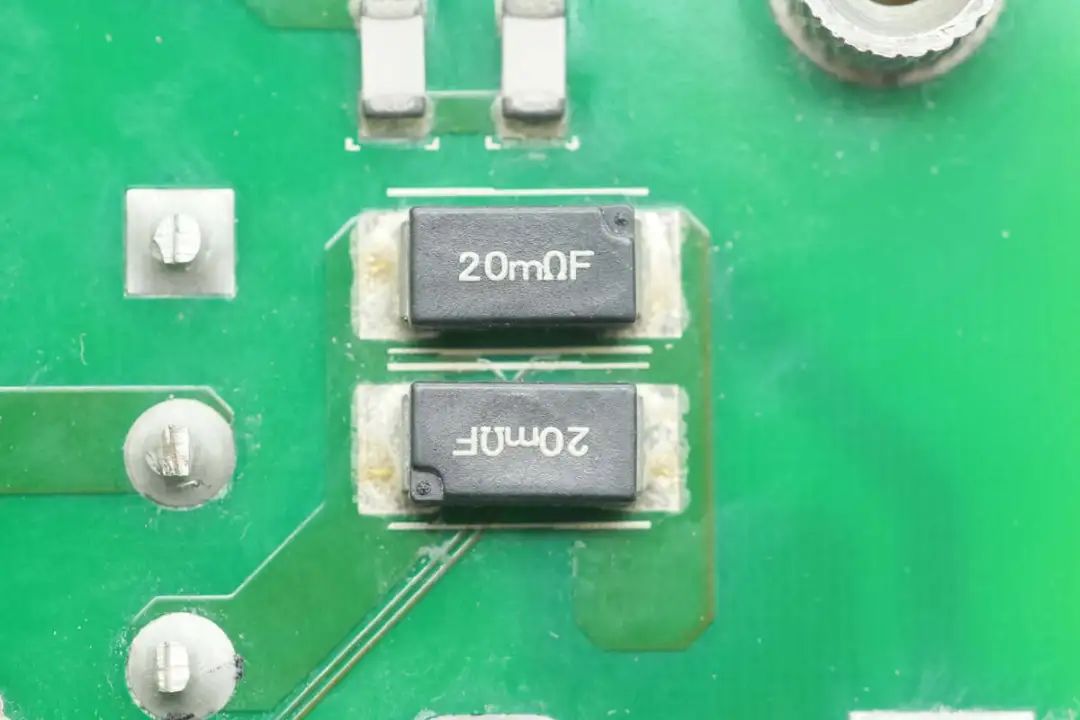

两颗20mΩ电阻并联检测PFC开关管电流。C6kednc

C6kednc

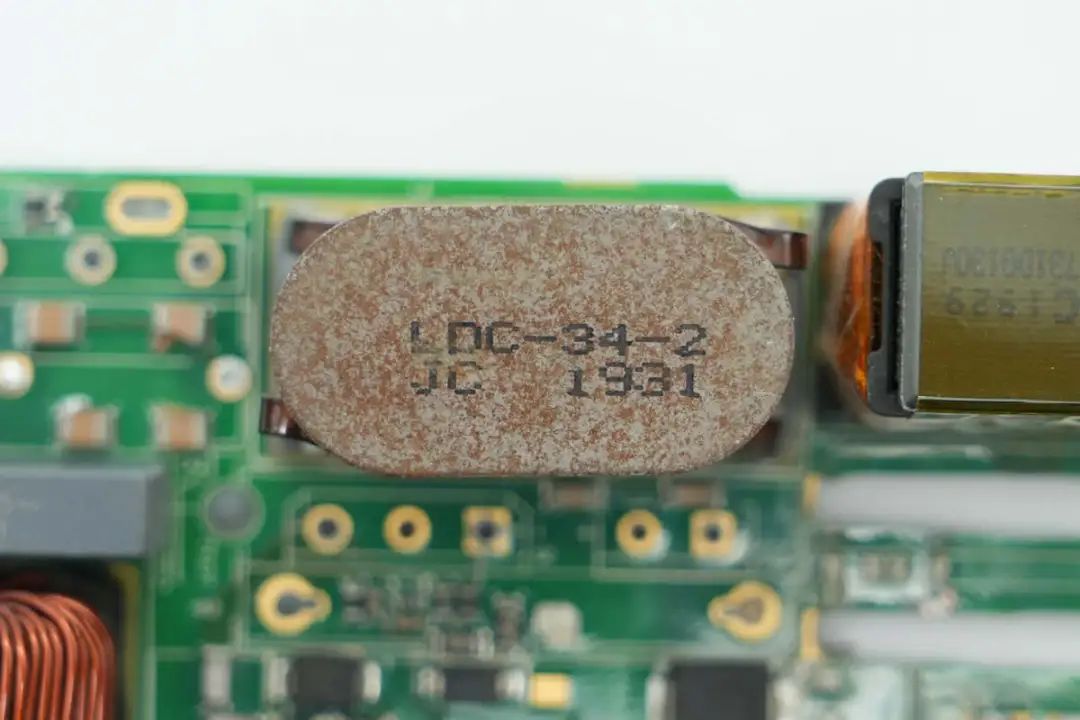

PFC电感磁芯特写。C6kednc

C6kednc

PFC电感采用扁铜线绕制,底部设有电木板绝缘。C6kednc

C6kednc

PCBA模块侧面设有高压滤波电容。C6kednc

C6kednc

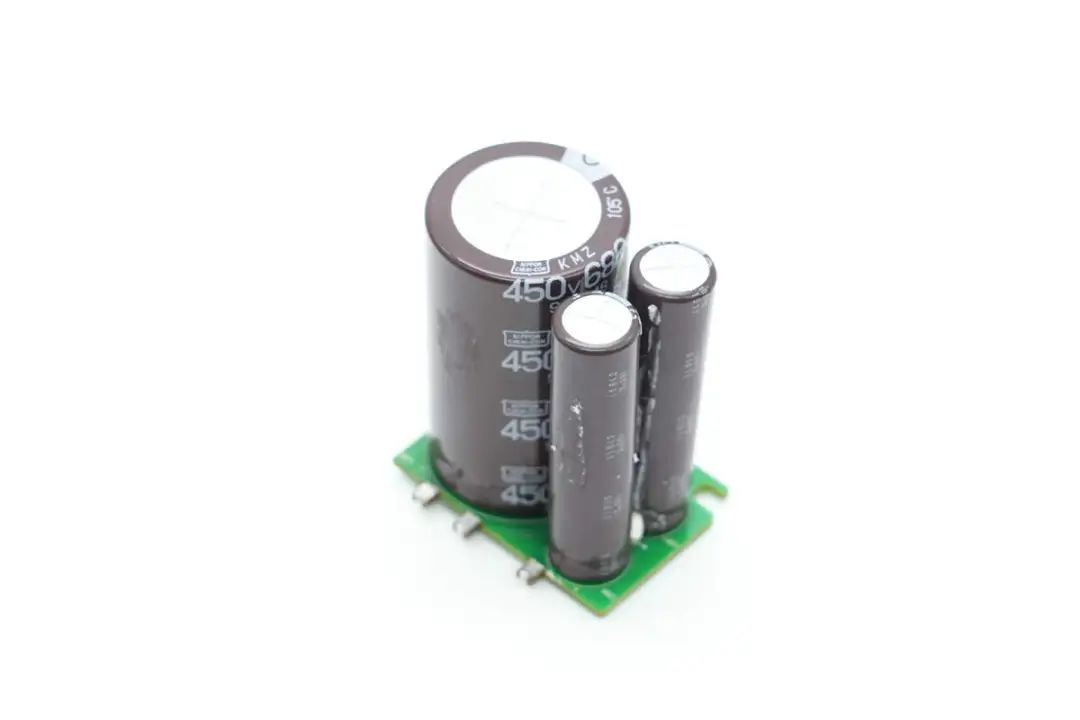

高压滤波电容焊接在小板上。C6kednc

C6kednc

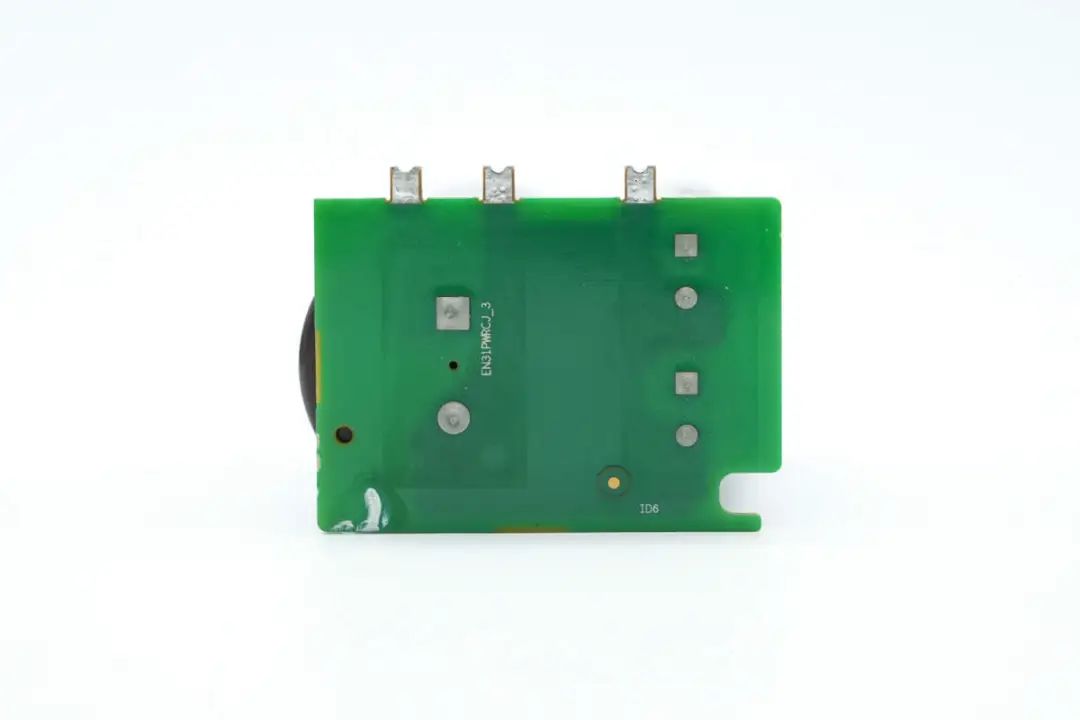

小板背面没有元件。C6kednc

C6kednc

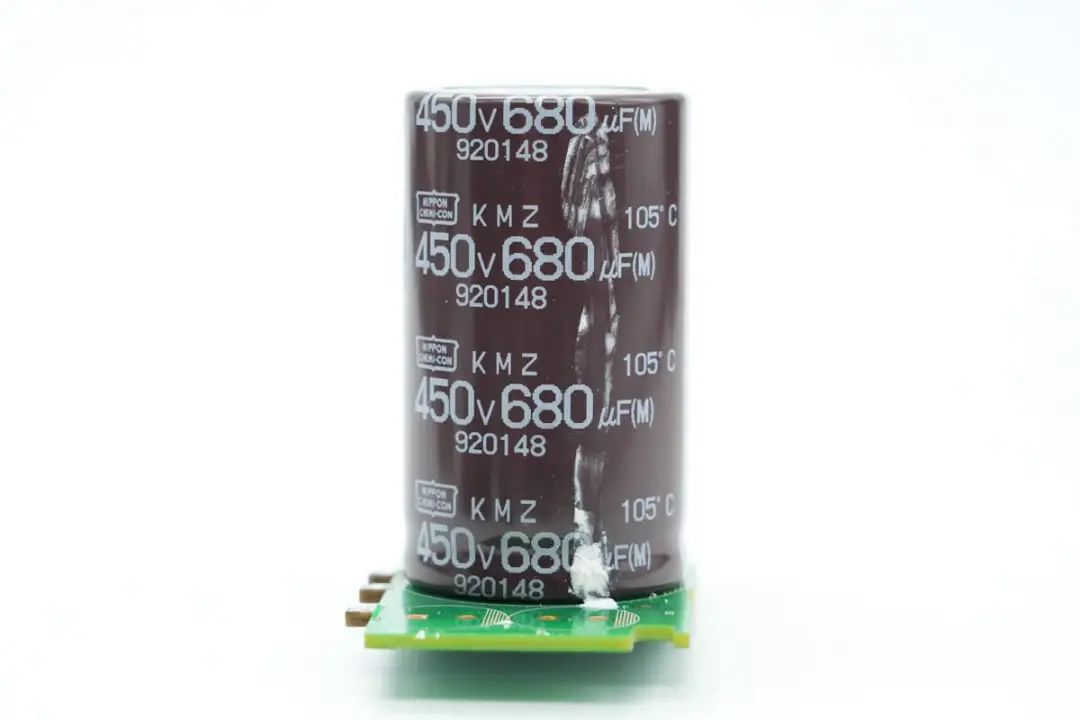

高压滤波电容来自贵弥功,规格450V680μF。C6kednc

C6kednc

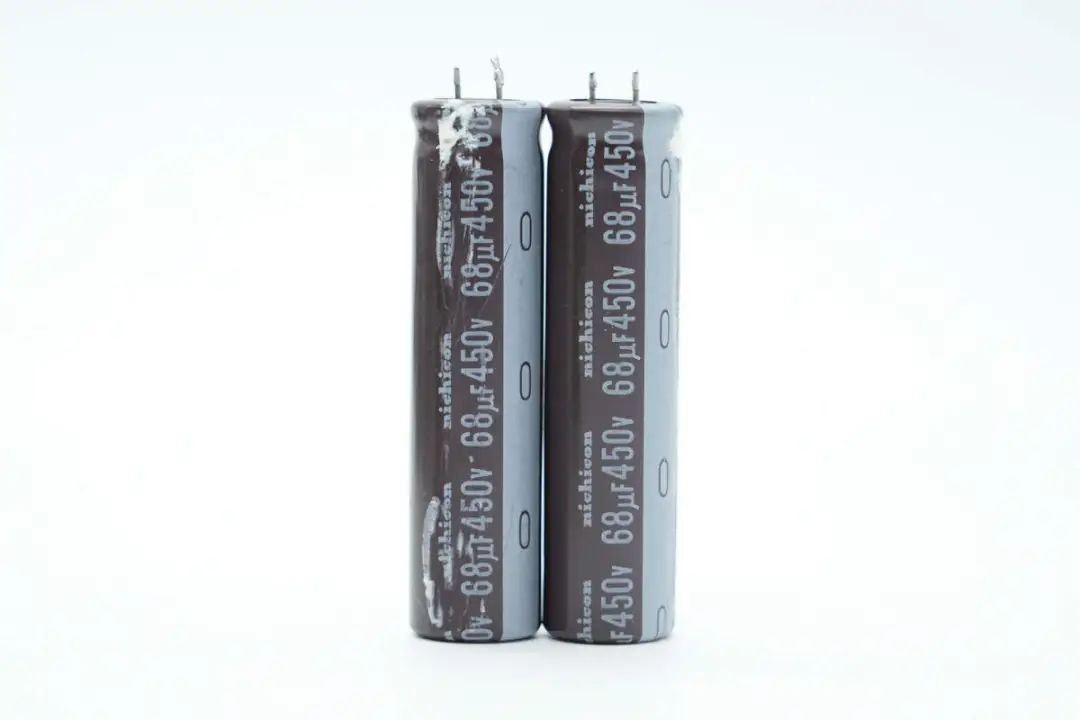

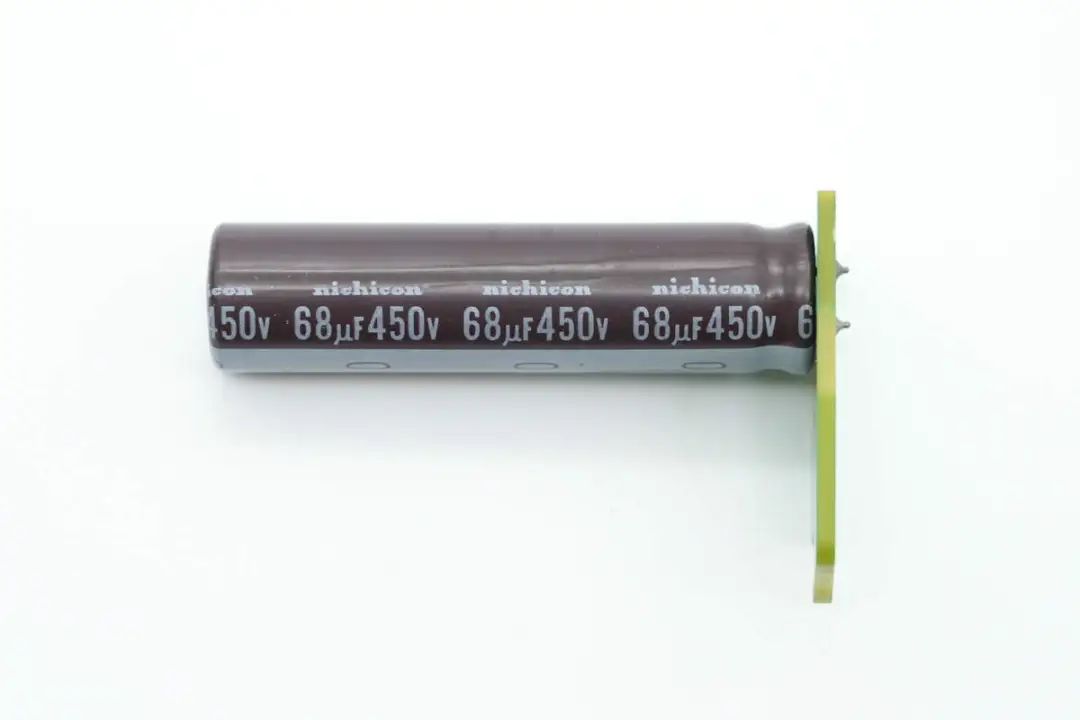

另外两颗电解电容来自尼吉康,规格为68μF450V。C6kednc

C6kednc

垂直小板还焊接一颗同型号的滤波电容。C6kednc

C6kednc

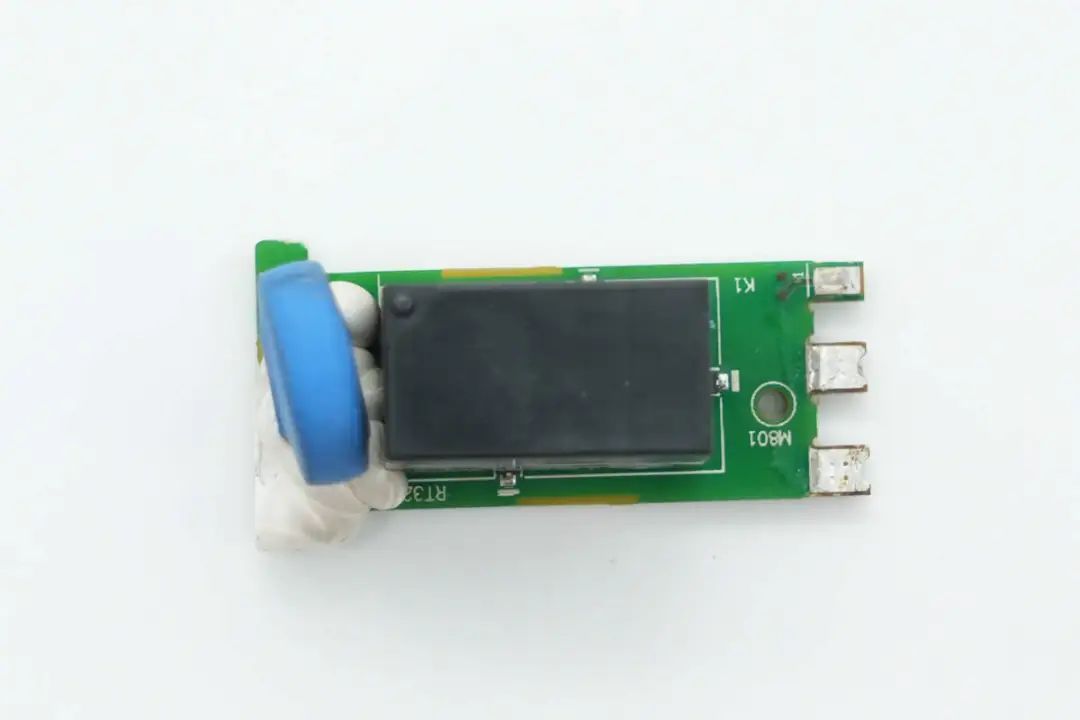

小板焊接热敏电阻和继电器。C6kednc

C6kednc

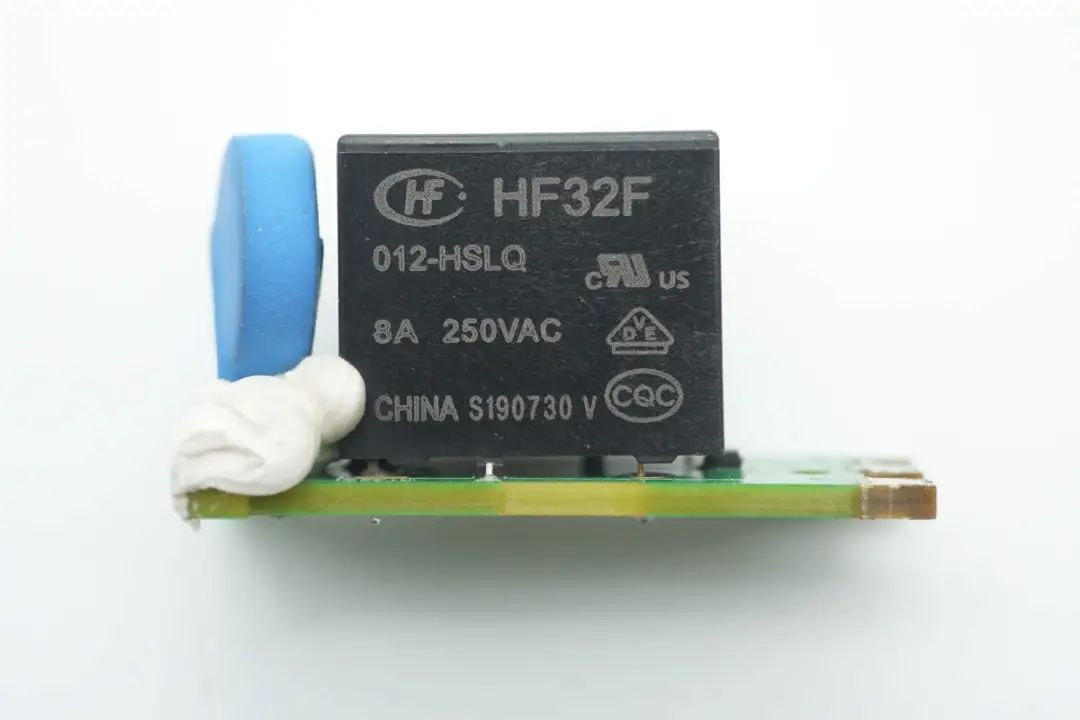

继电器来自宏发,型号HF32F/012-HSLQ,为超小型中功率继电器,内置一组常开触点,触点容量为8A 250V,线圈电压为12V。C6kednc

C6kednc

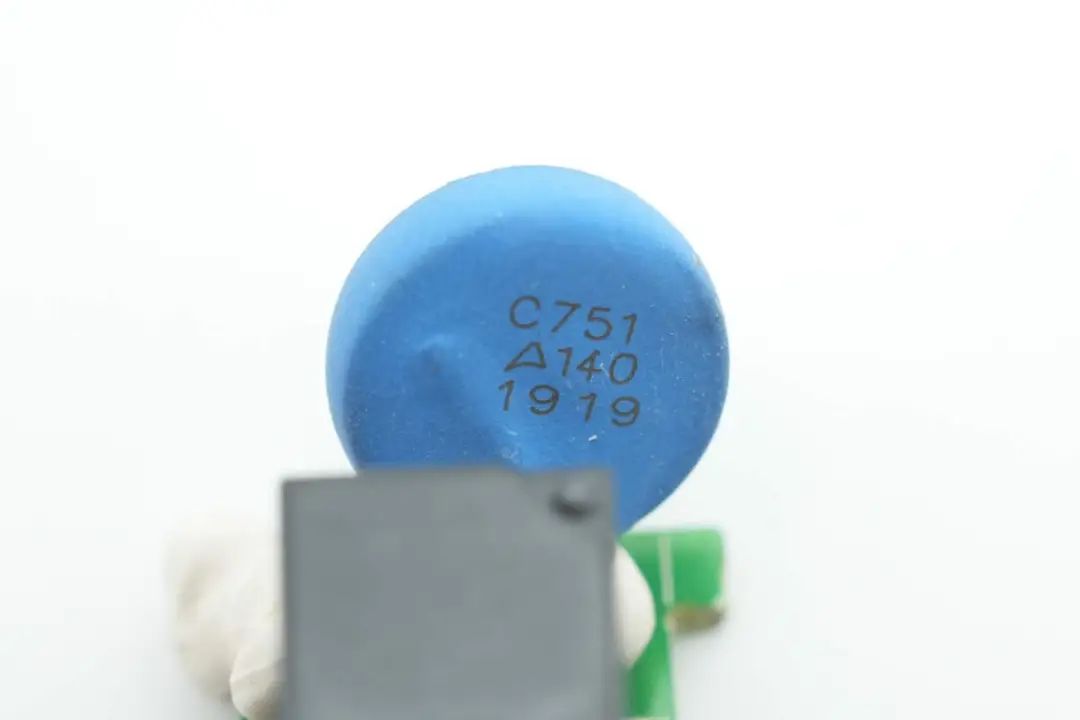

蓝色热敏电阻来自TDK,底部打胶加固。C6kednc

C6kednc

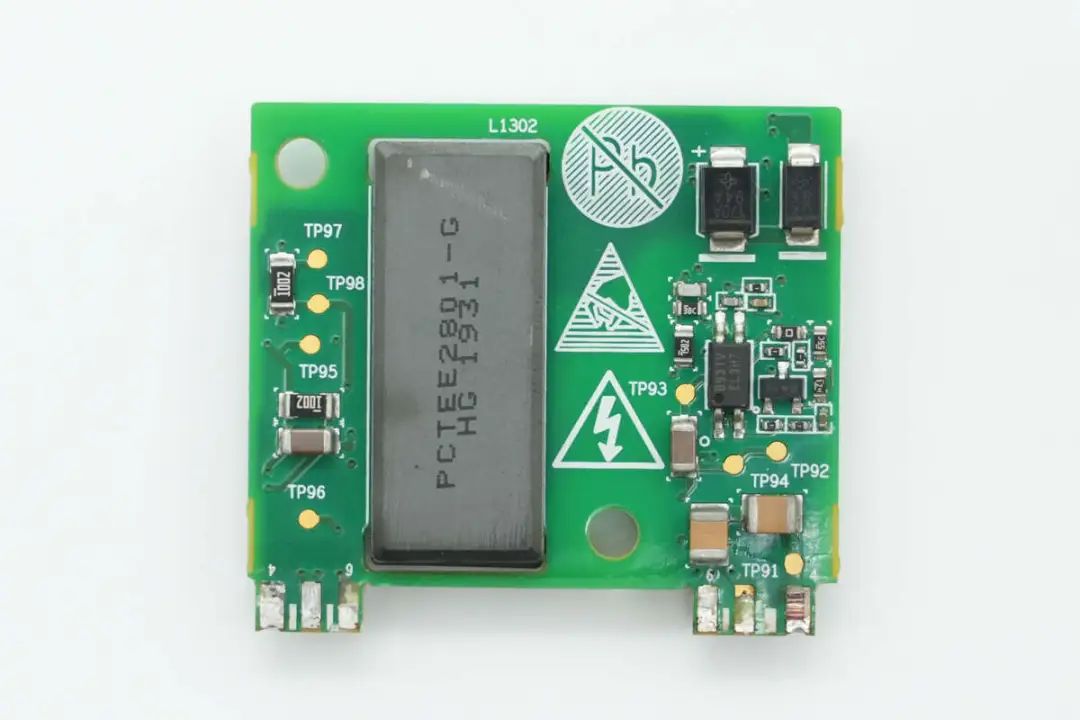

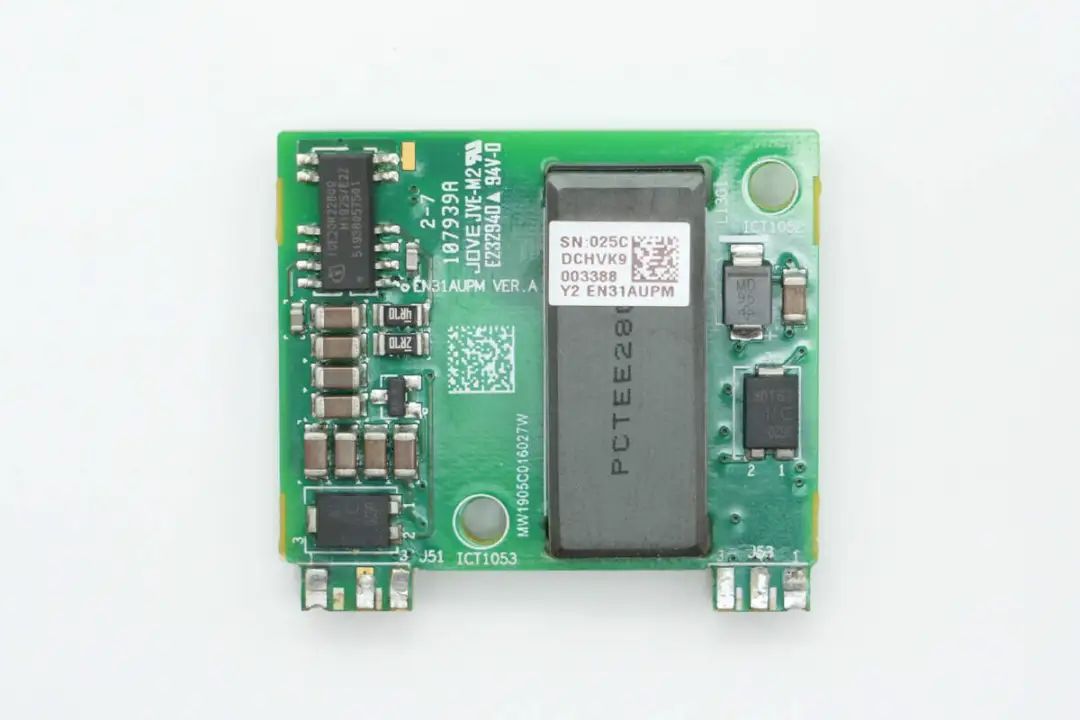

辅助电源小板一面设有初级主控芯片,平面变压器和整流二极管。C6kednc

C6kednc

另一侧设有反馈光耦和二极管。C6kednc

C6kednc

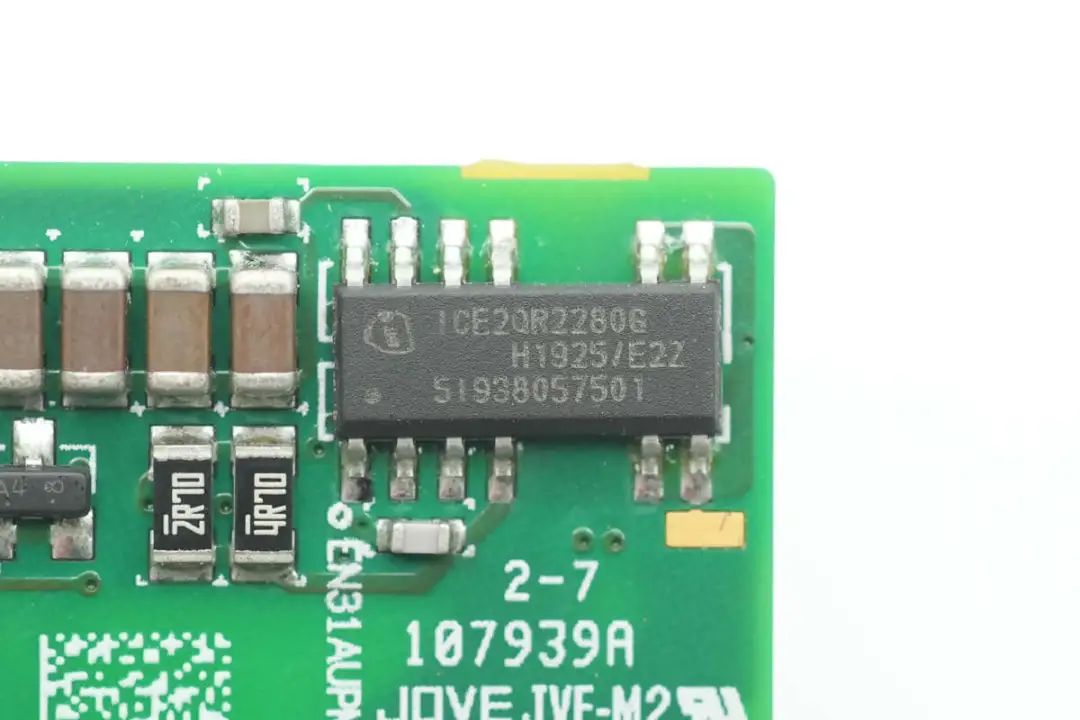

开关电源芯片来自英飞凌,型号ICE2QR2280G,芯片内部集成800V开关管,宽电压输入下支持30W输出功率,采用DSO-12封装。C6kednc

C6kednc

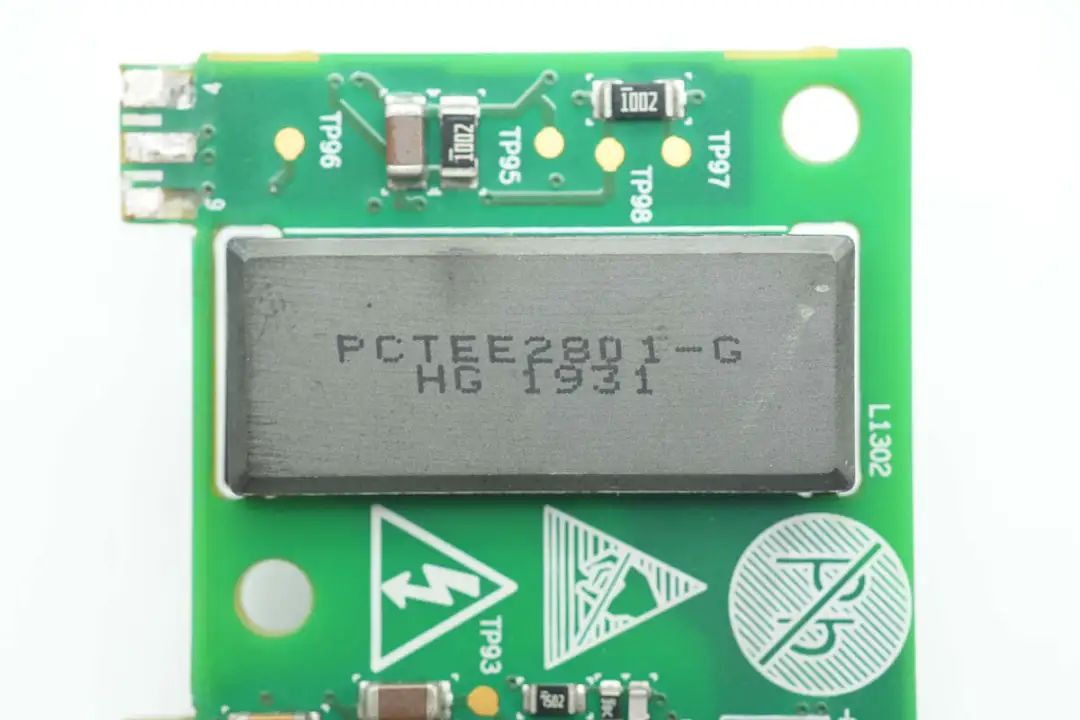

平面变压器磁芯特写。C6kednc

C6kednc

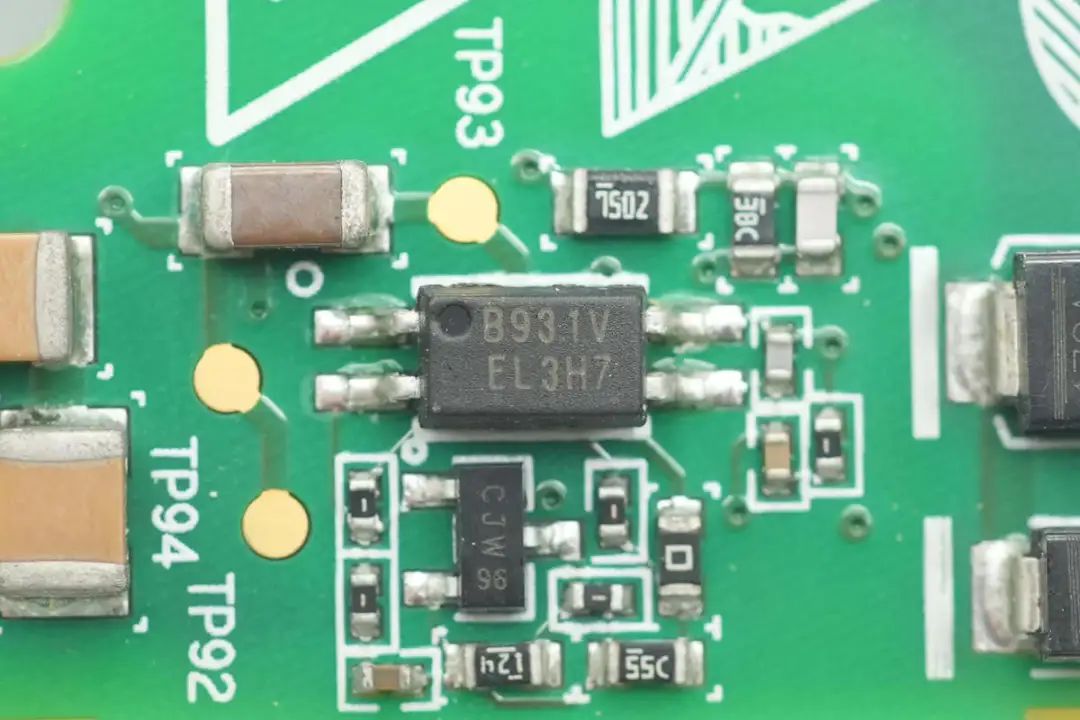

反馈光耦来自亿光,型号EL3H7,用于输出电压反馈。C6kednc

C6kednc

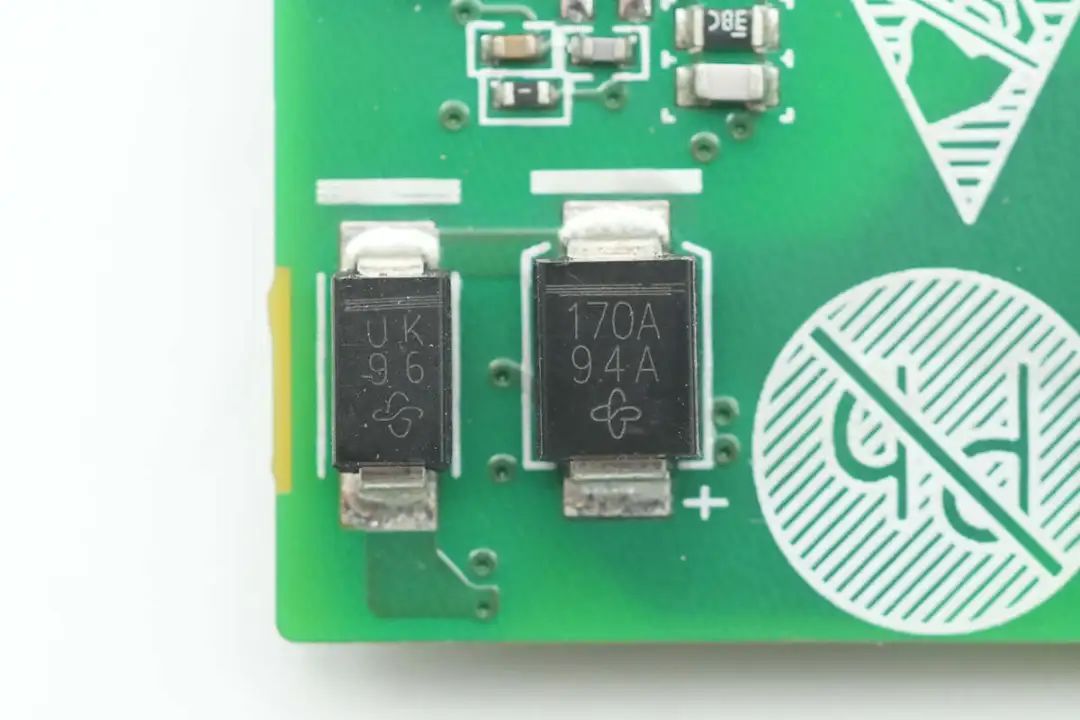

左侧超快二极管来自威世,丝印UK,型号US1K,规格为800V1A,采用SMA封装。右侧TVS同样来自威世,丝印170A,型号P6SMB170A,工作电压为145V,采用SMB封装。C6kednc

C6kednc

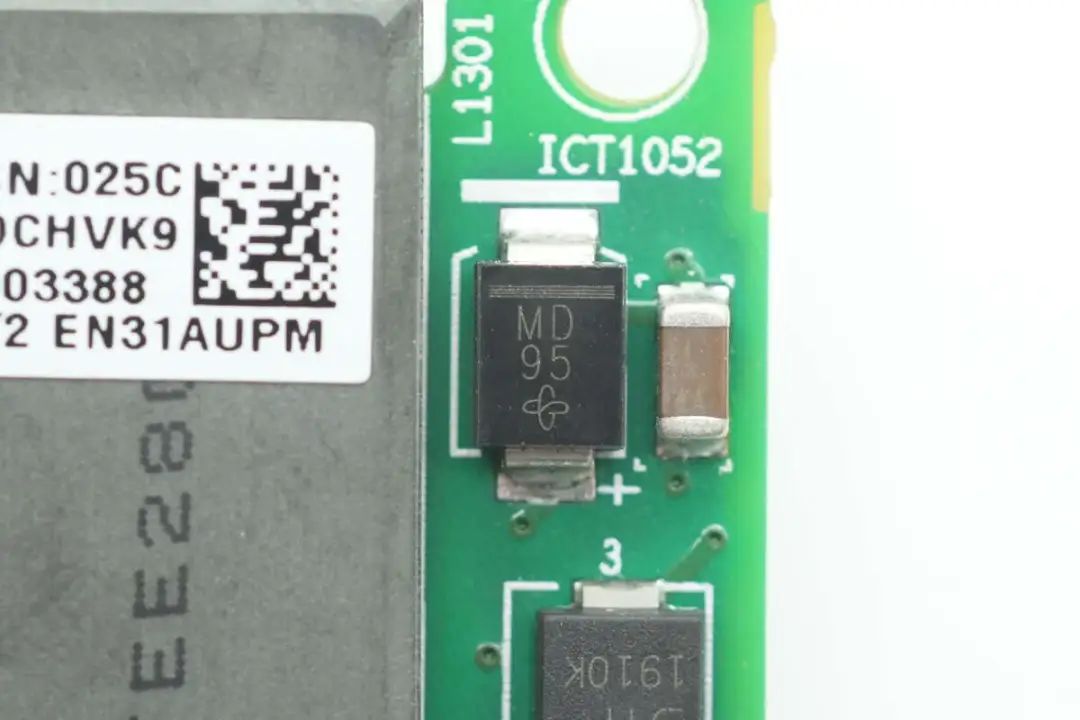

超快恢复二极管来自威世,丝印MD,型号MURS120-M3,规格为200V1A,采用SMC封装。C6kednc

C6kednc

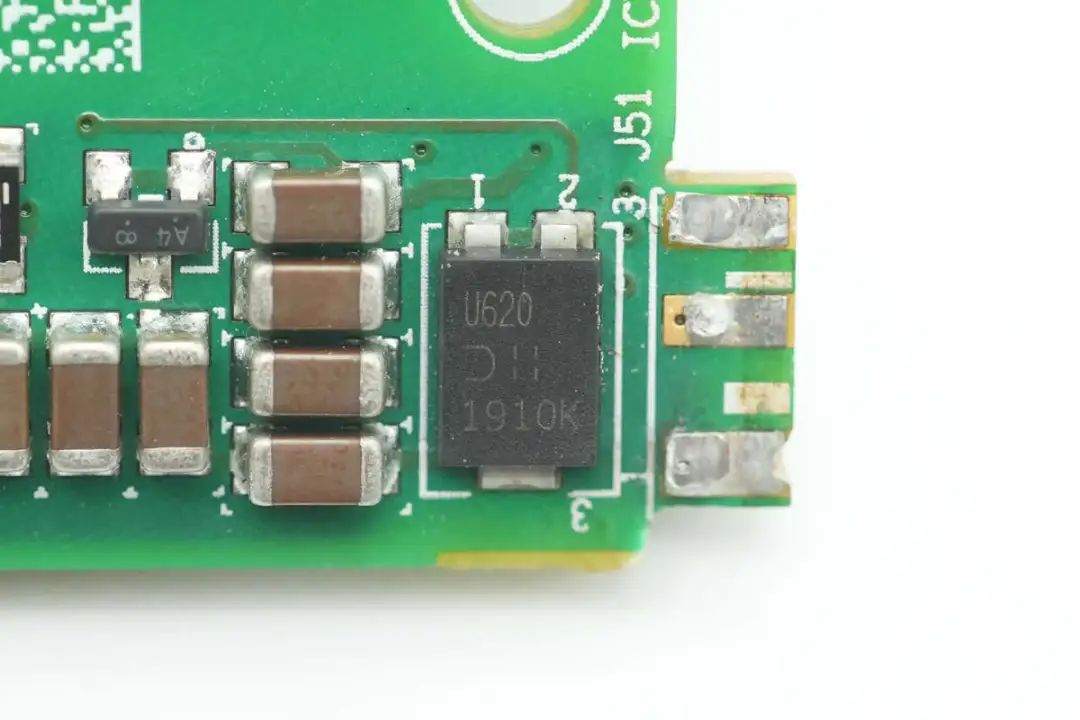

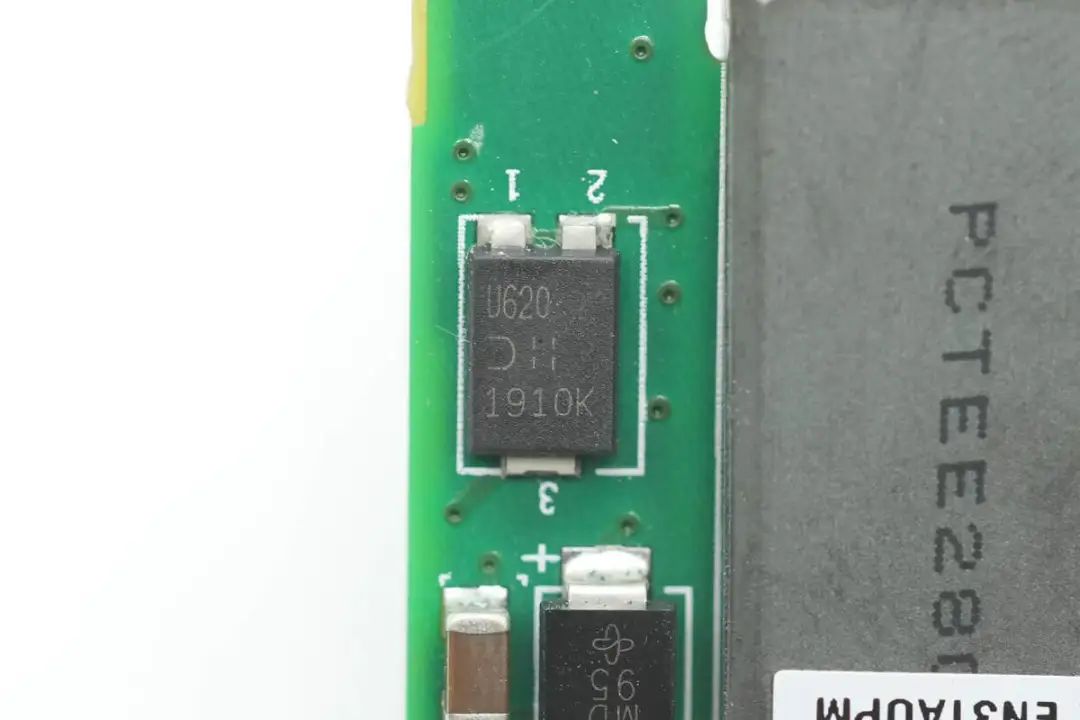

超快恢复二极管来自达尔,型号PDU620,规格为200V6A,采用PowerDI5封装。C6kednc

C6kednc

另一颗二极管型号相同。C6kednc

C6kednc

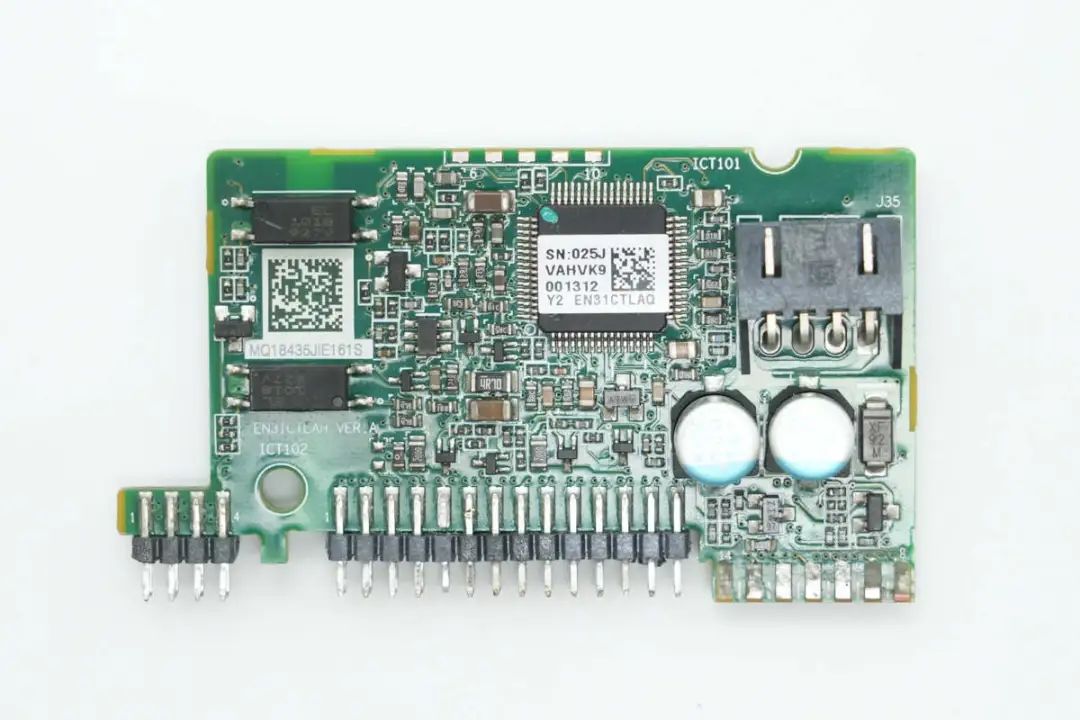

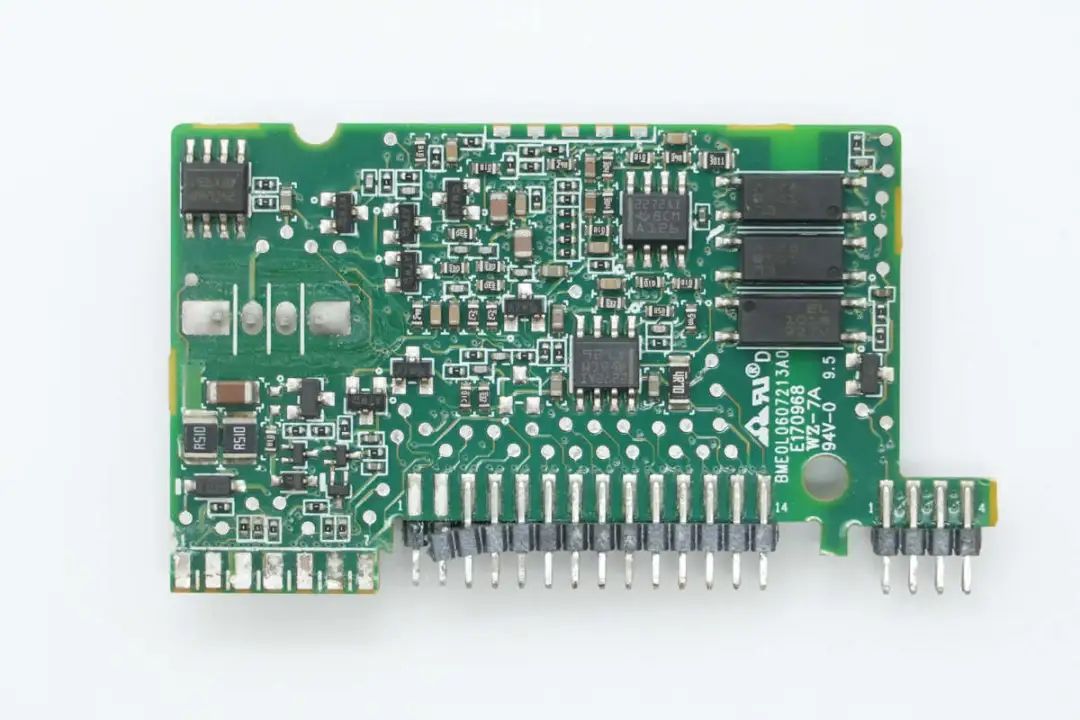

LLC控制板设有控制器芯片,连接插座和通信光耦。C6kednc

C6kednc

背面设有运放芯片,存储器和通信光耦。C6kednc

C6kednc

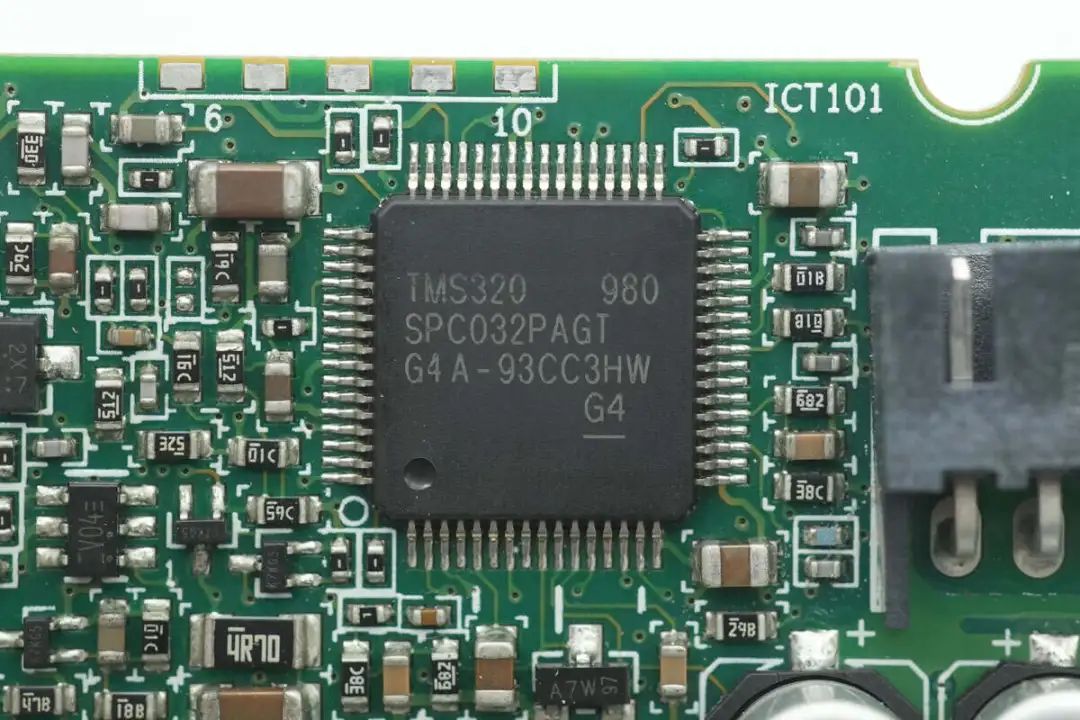

LLC控制芯片来自TI德州仪器,丝印TMS320 980 SPC032PAGT,用于半桥LLC控制和同步整流控制,采用LQFP64封装。C6kednc

C6kednc

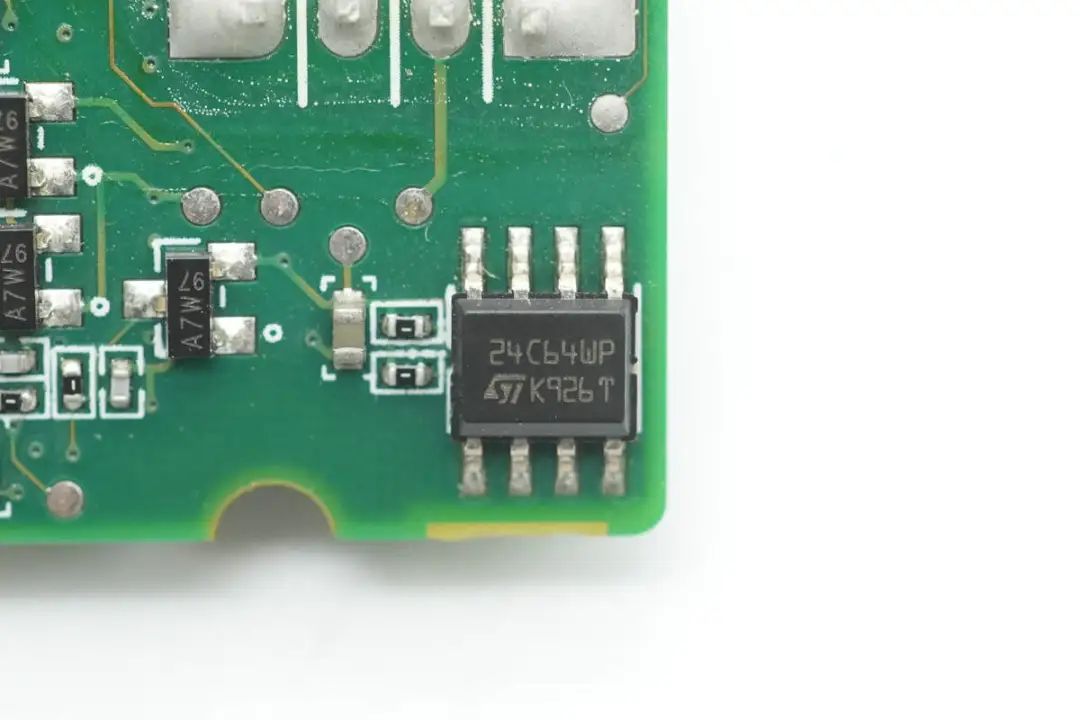

存储器来自意法半导体,型号M24C64-W,容量为8KB,采用SO8封装。C6kednc

C6kednc

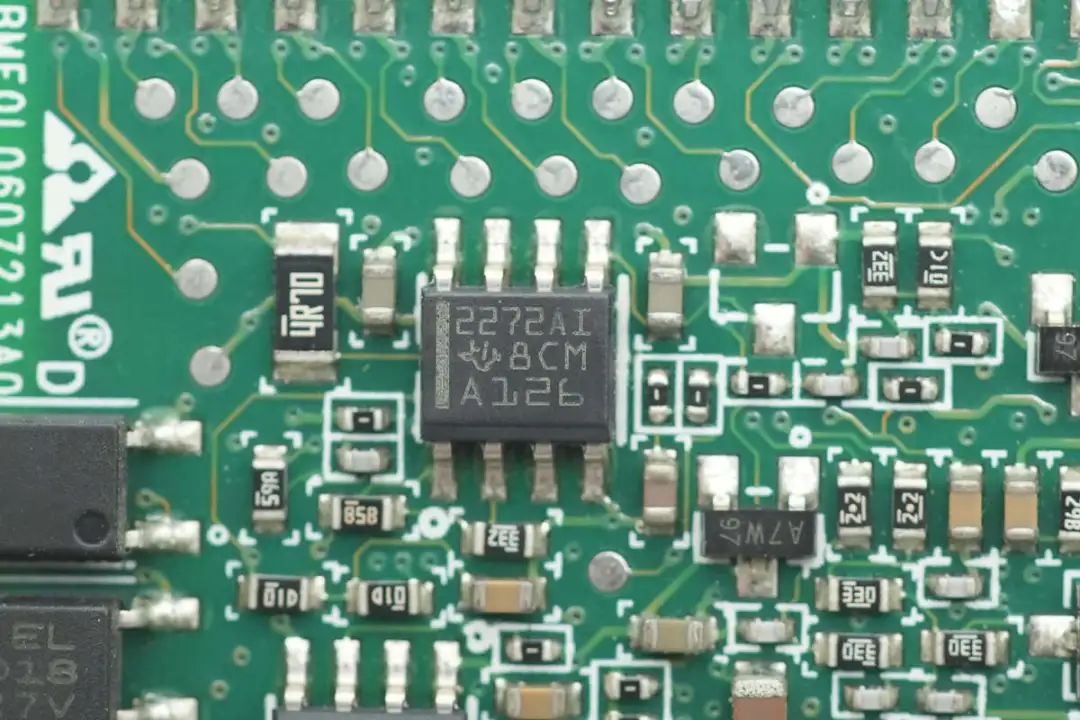

双运放来自德州仪器,型号TLC2272A,是一颗双通道,低噪声轨对轨运算放大器,采用SOIC8封装。C6kednc

C6kednc

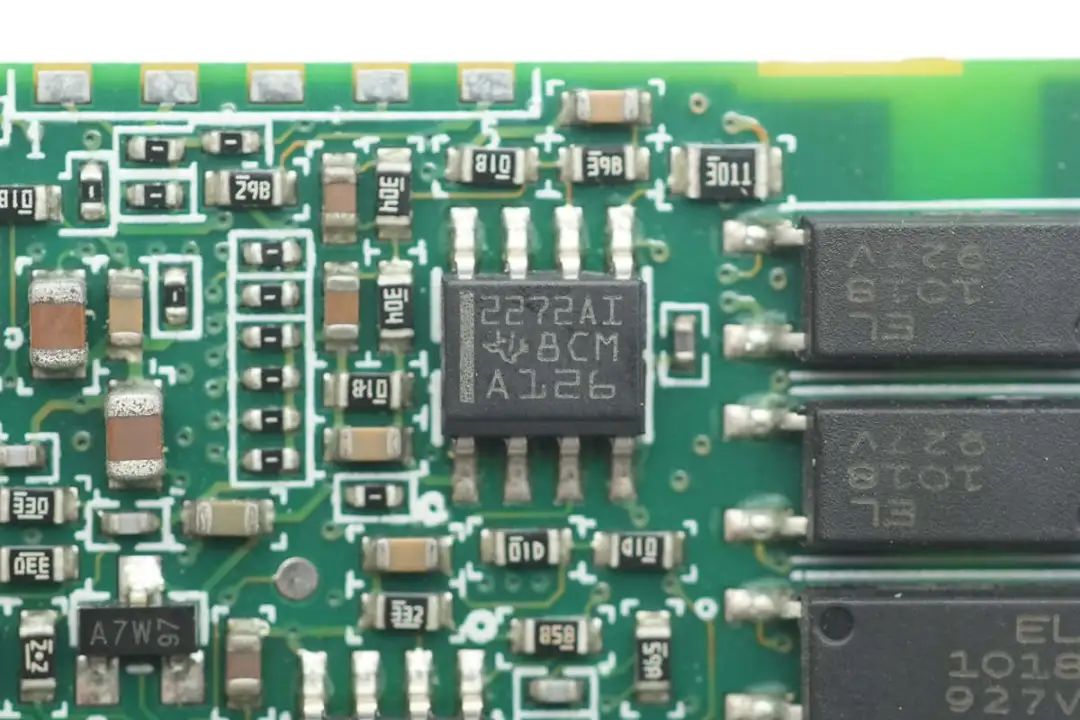

另一颗双运放型号相同。C6kednc

C6kednc

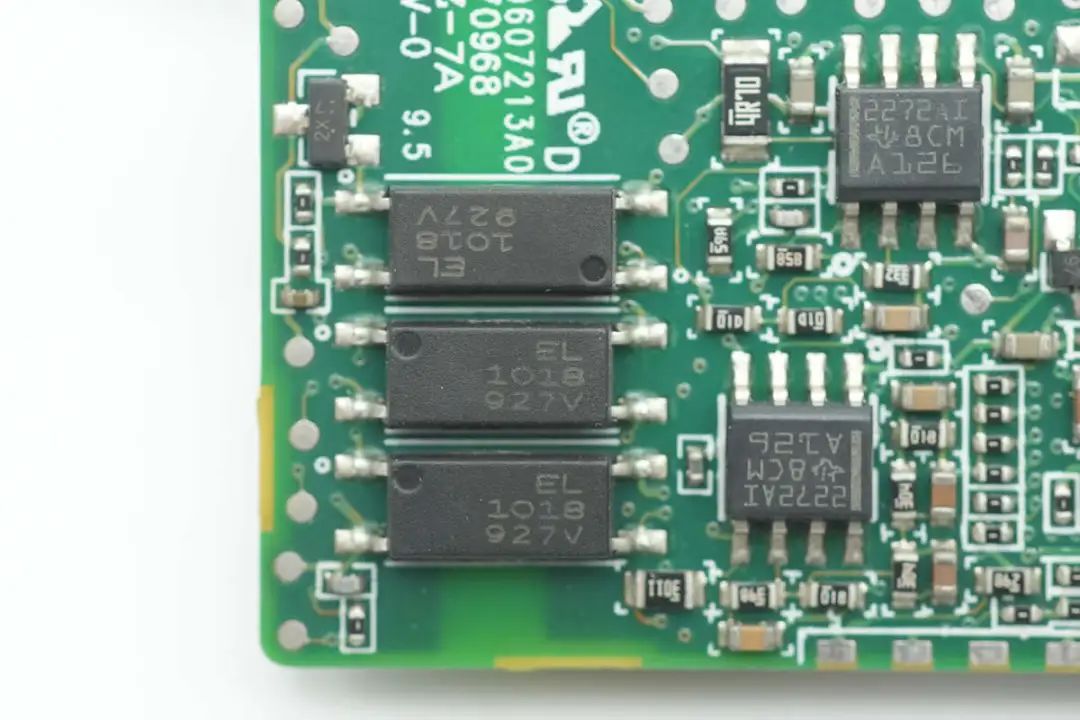

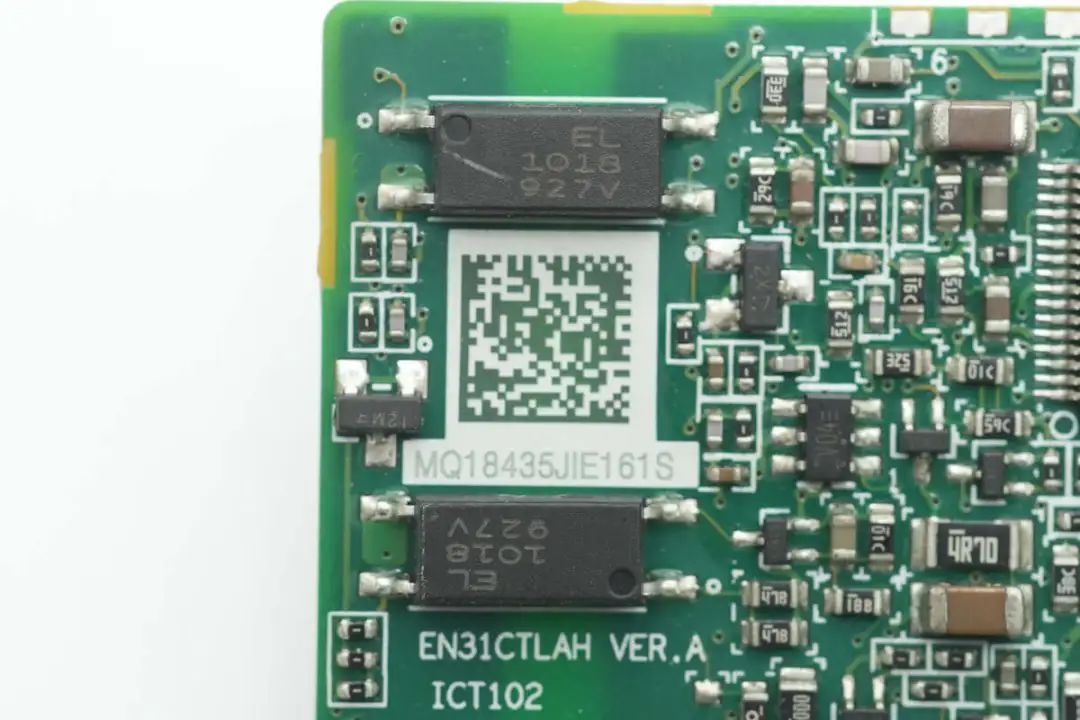

三颗亿光EL1018光耦用于隔离通信。C6kednc

C6kednc

另外两颗光耦特写。C6kednc

C6kednc

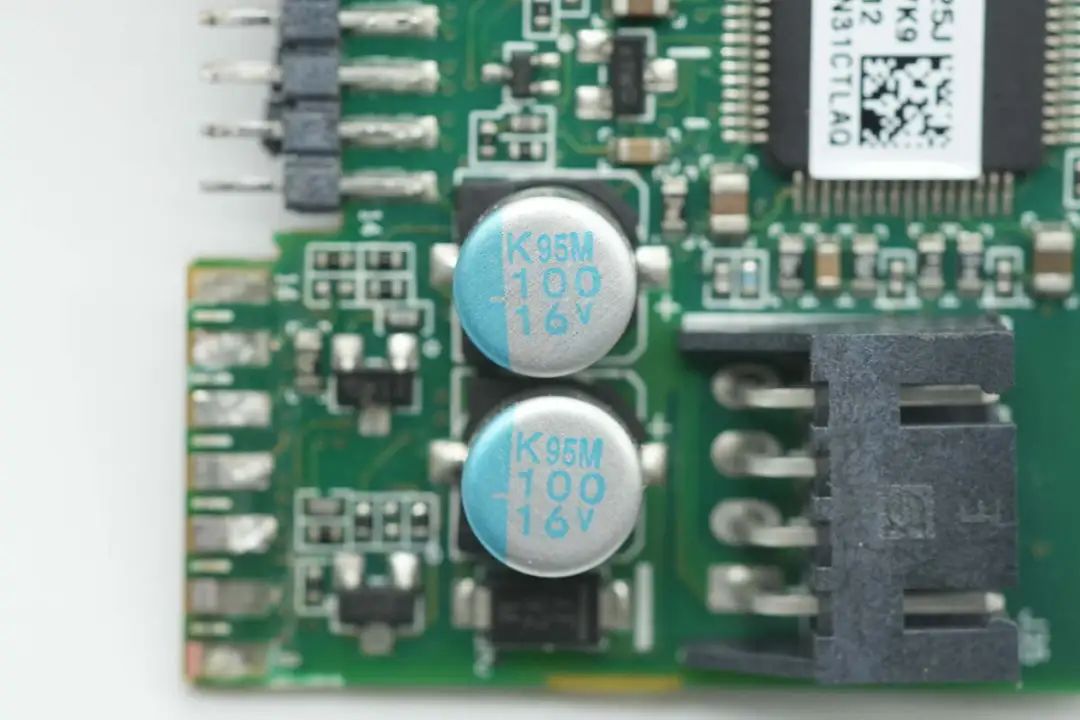

两颗滤波电容规格为100μF16V。C6kednc

C6kednc

反相器来自安世,型号74LVC1G04GV。C6kednc

C6kednc

电源模块输出端设有两块LLC模块。C6kednc

C6kednc

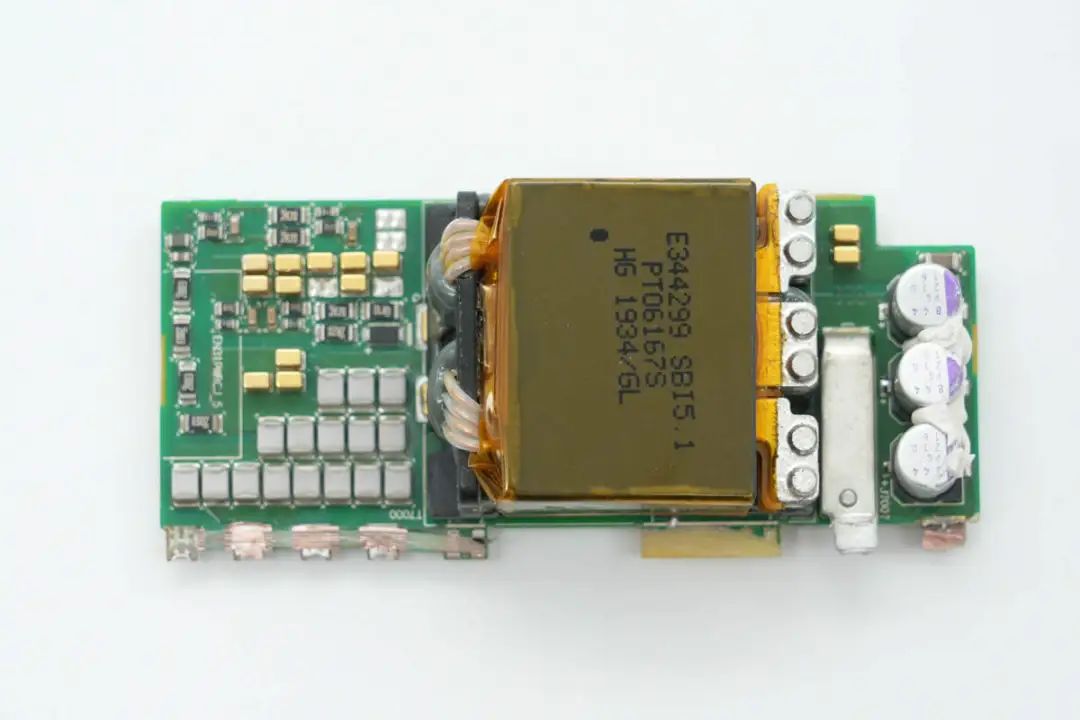

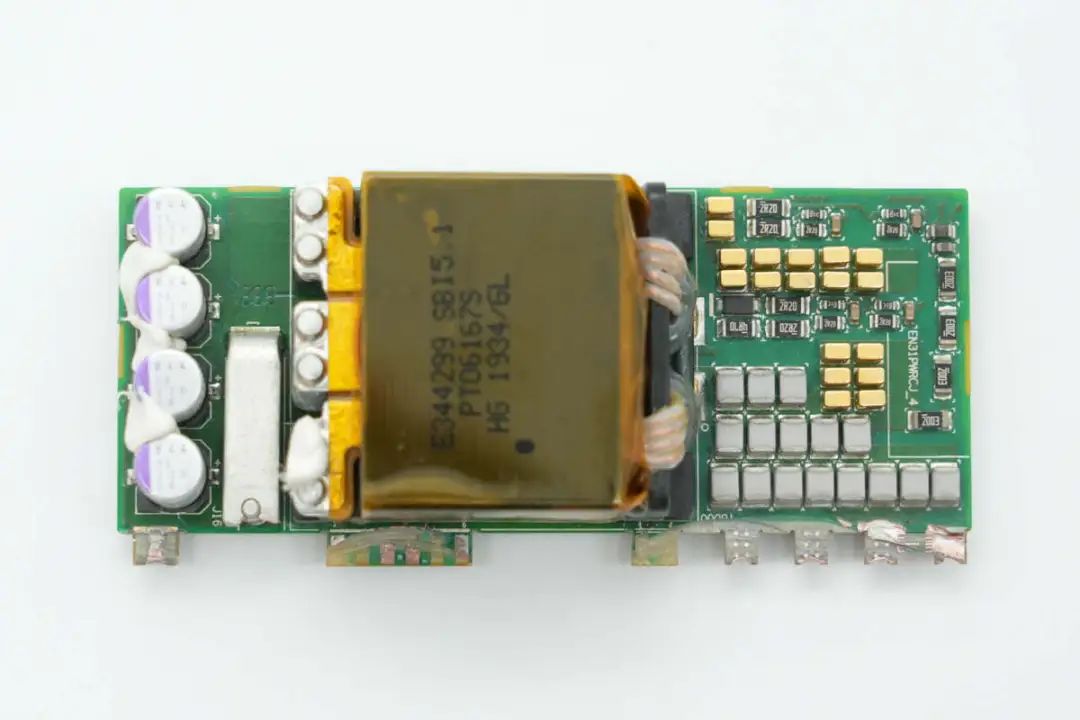

LLC模块正面焊接谐振电容,变压器,右侧焊接输出滤波电容。C6kednc

C6kednc

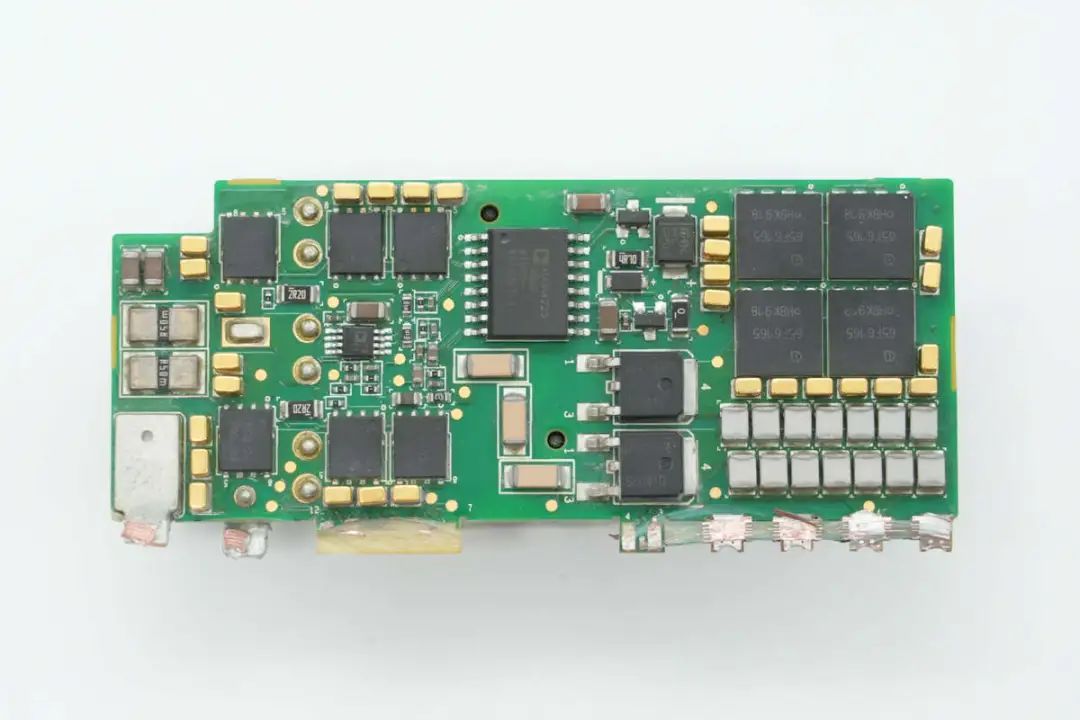

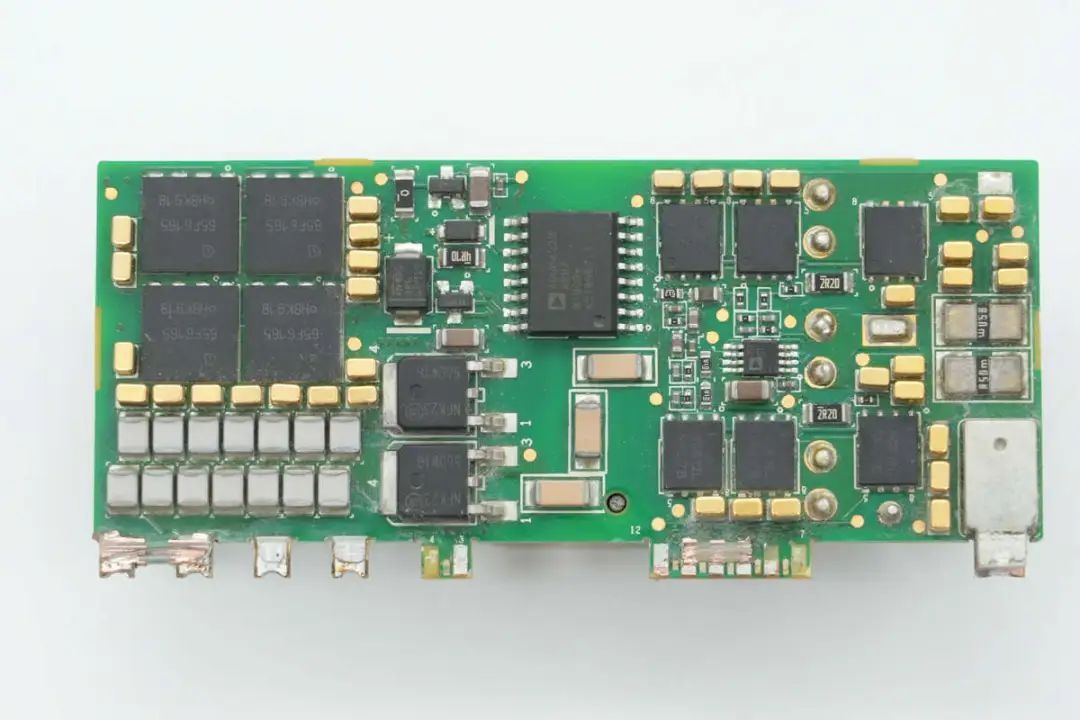

背面焊接LLC开关管,谐振电容,二极管,隔离驱动器,驱动器,同步整流管和电流取样电阻。小板正反面均焊接铜粒提升散热性能。C6kednc

C6kednc

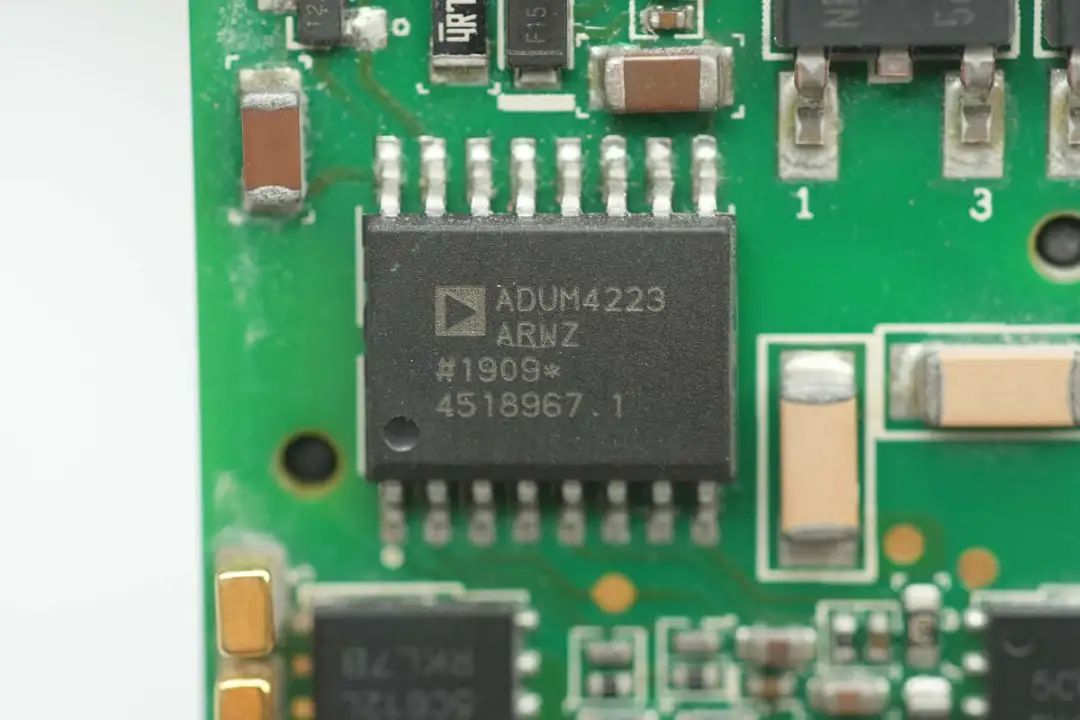

隔离驱动器来自亚德诺,型号ADUM4223,是一颗隔离式精密半桥驱动器,具备4A输出电流,具备5KV RMS隔离能力,采用SOIC-16封装。C6kednc

C6kednc

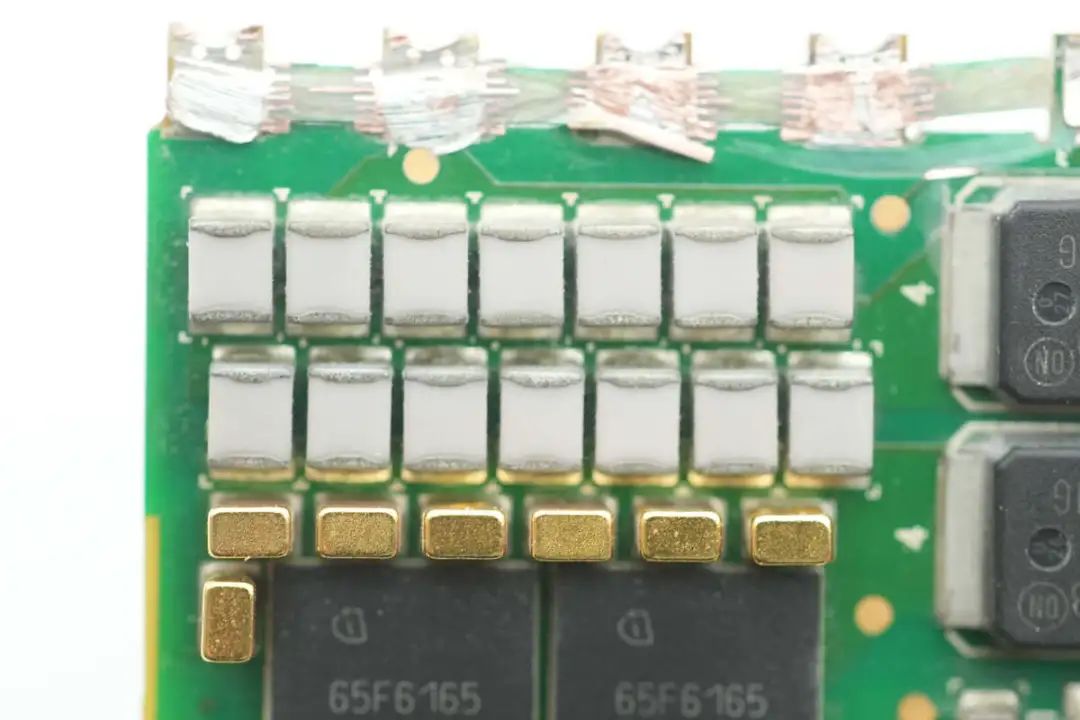

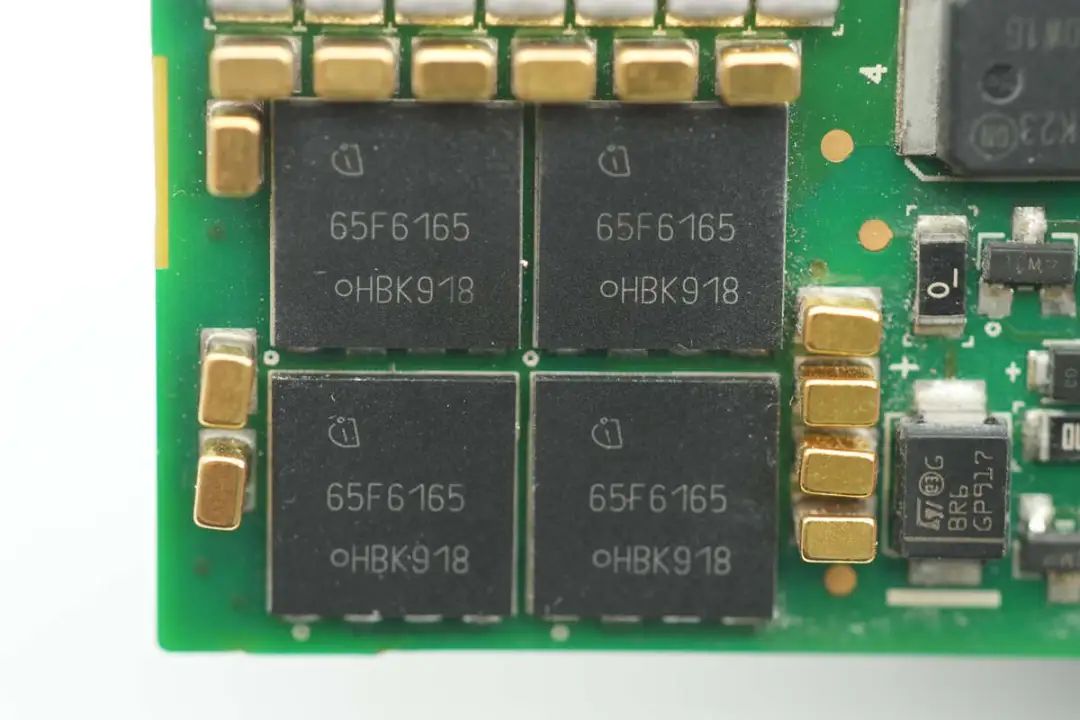

LLC开关管来自英飞凌,丝印65F6165,型号IPL65R165CFD,NMOS,耐压700V,导阻165mΩ,采用VSON-4封装。C6kednc

C6kednc

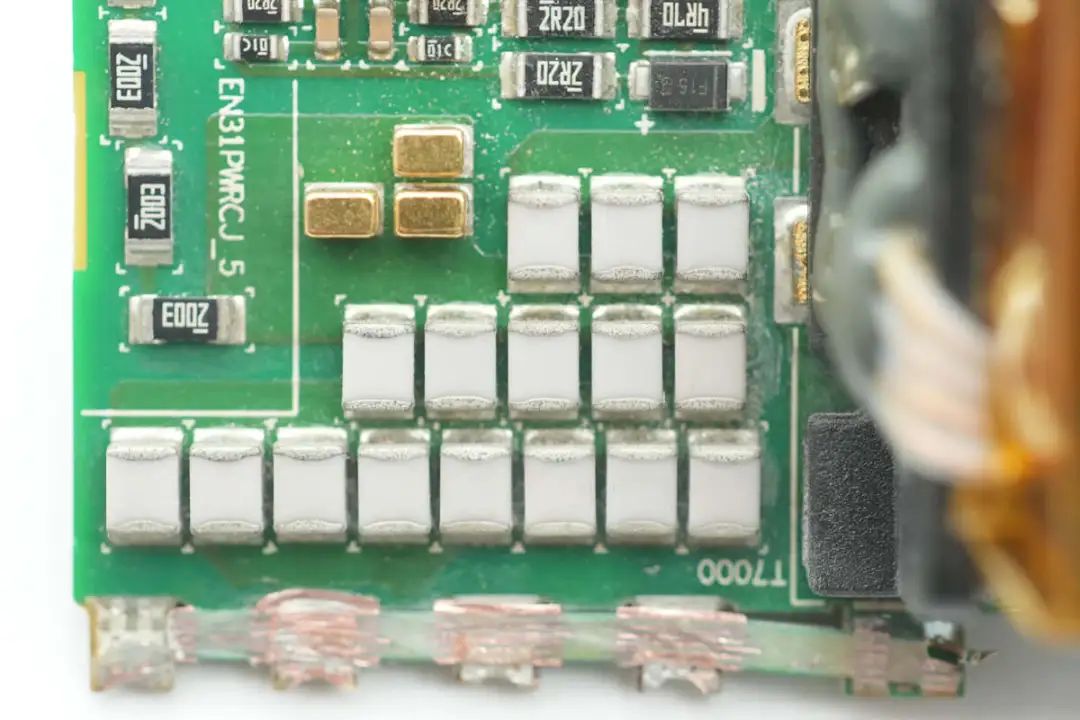

小板焊接一组NPO谐振电容。C6kednc

C6kednc

另一面也焊接NPO谐振电容。C6kednc

C6kednc

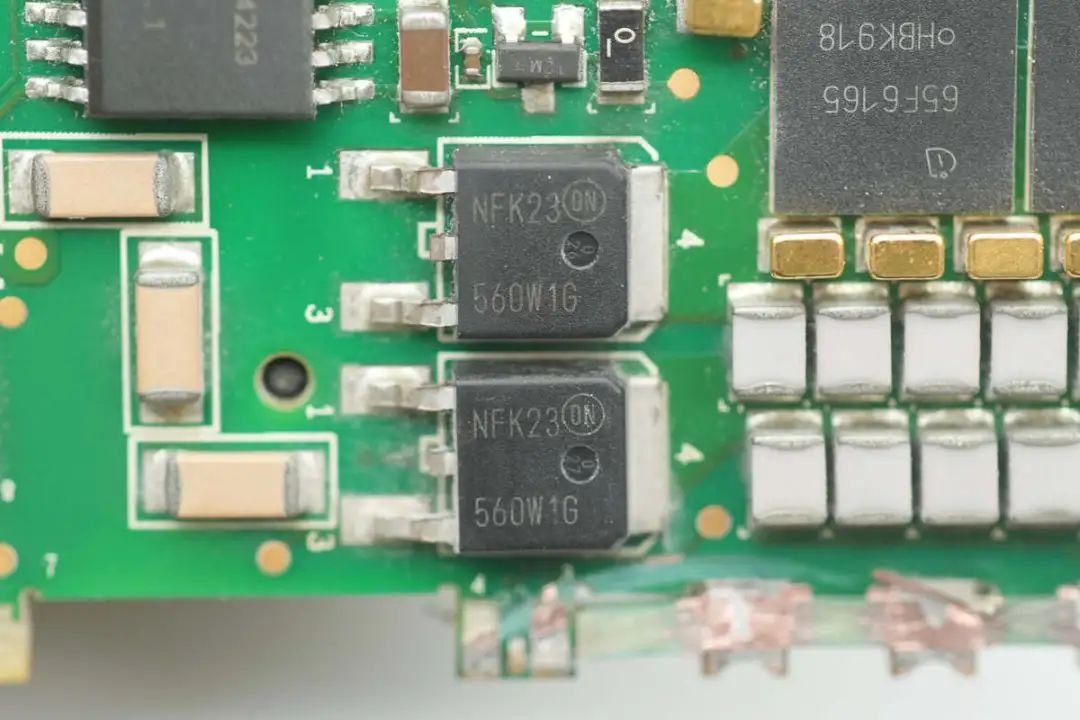

两颗串联的二极管来自安森美,型号MURHD560W1T4G,为超快恢复二极管,规格为5A 600V,采用DPAK封装。C6kednc

C6kednc

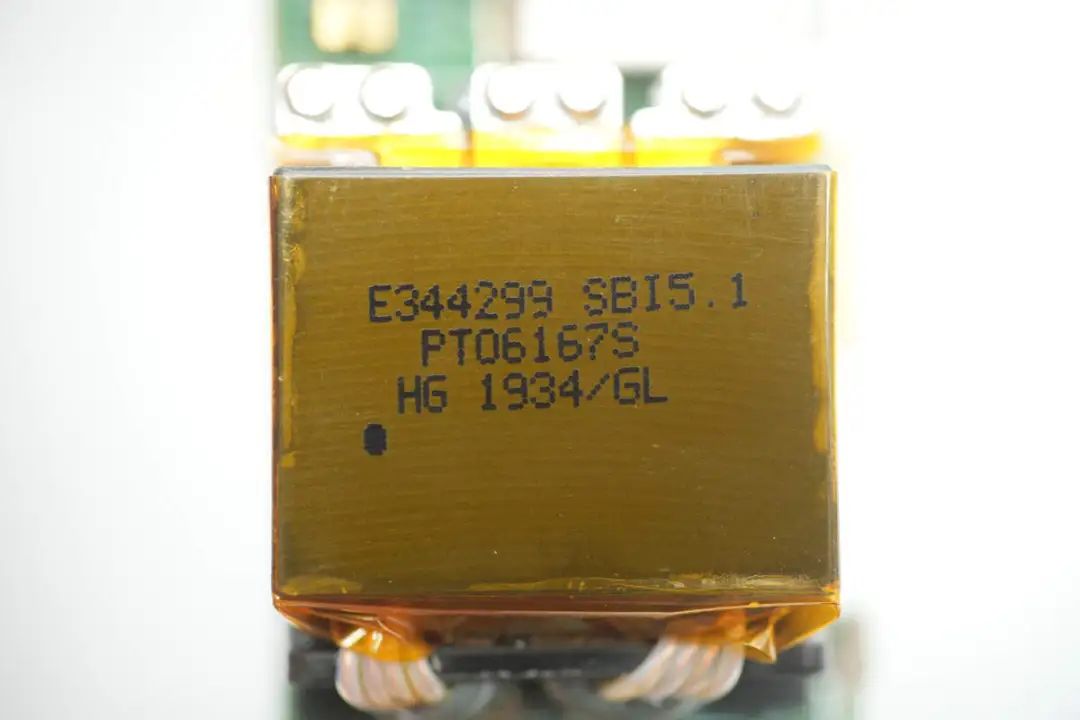

变压器特写,初级采用利兹线绕制,次级采用铜片焊接。C6kednc

C6kednc

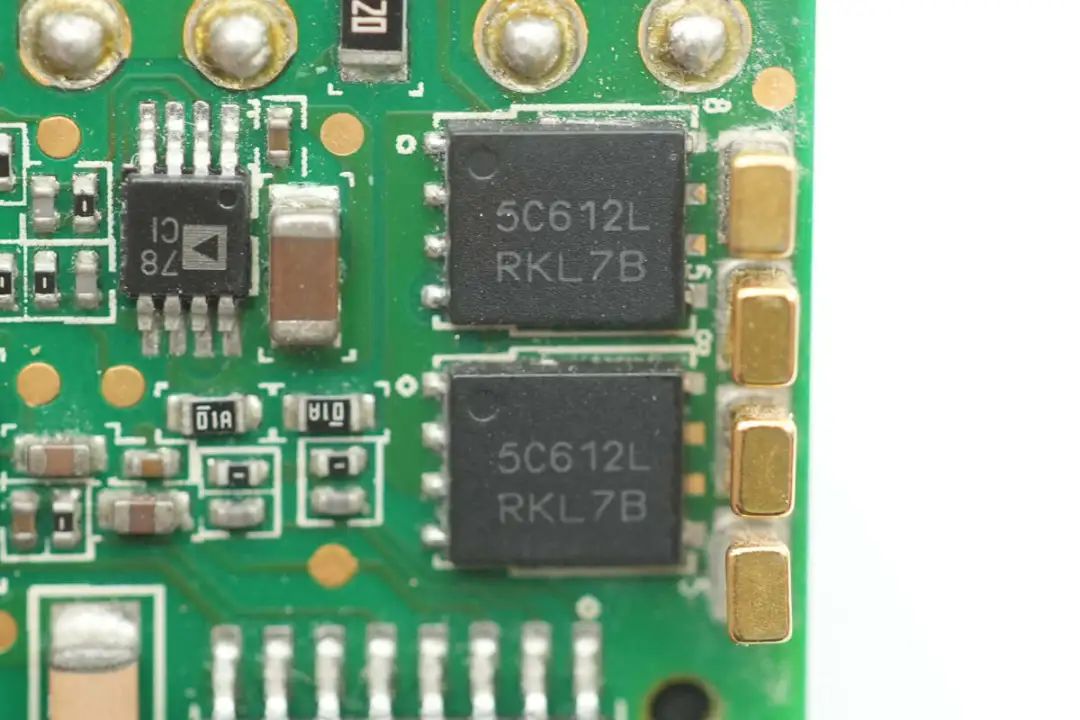

同步整流管驱动器采用亚德诺ADP3654。C6kednc

C6kednc

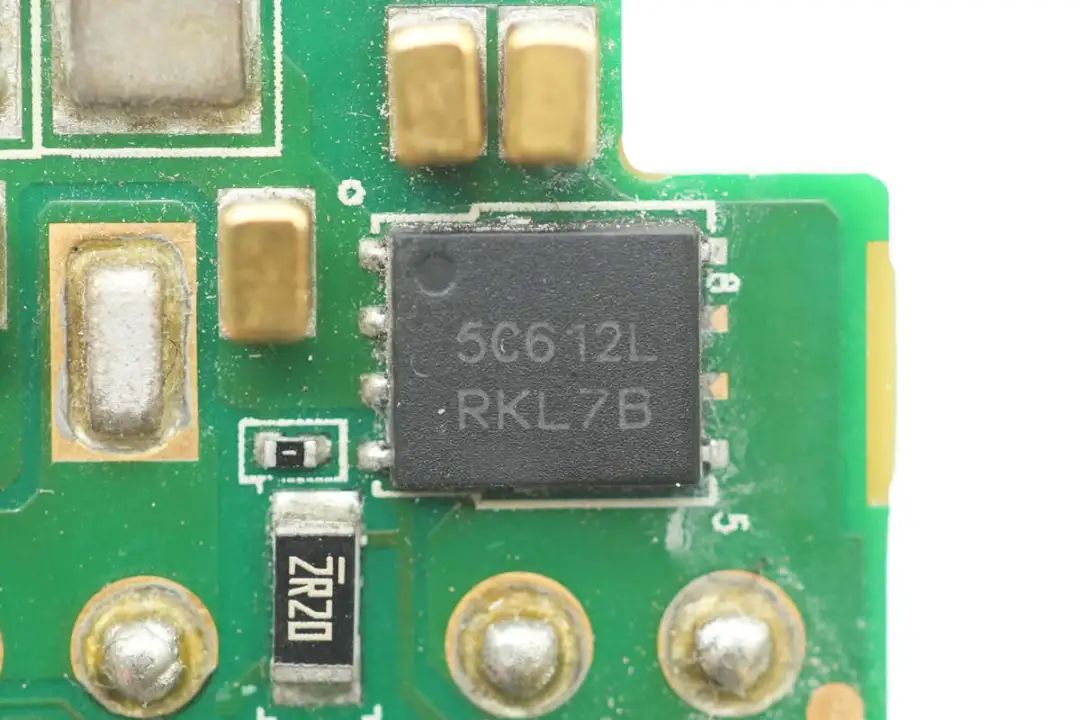

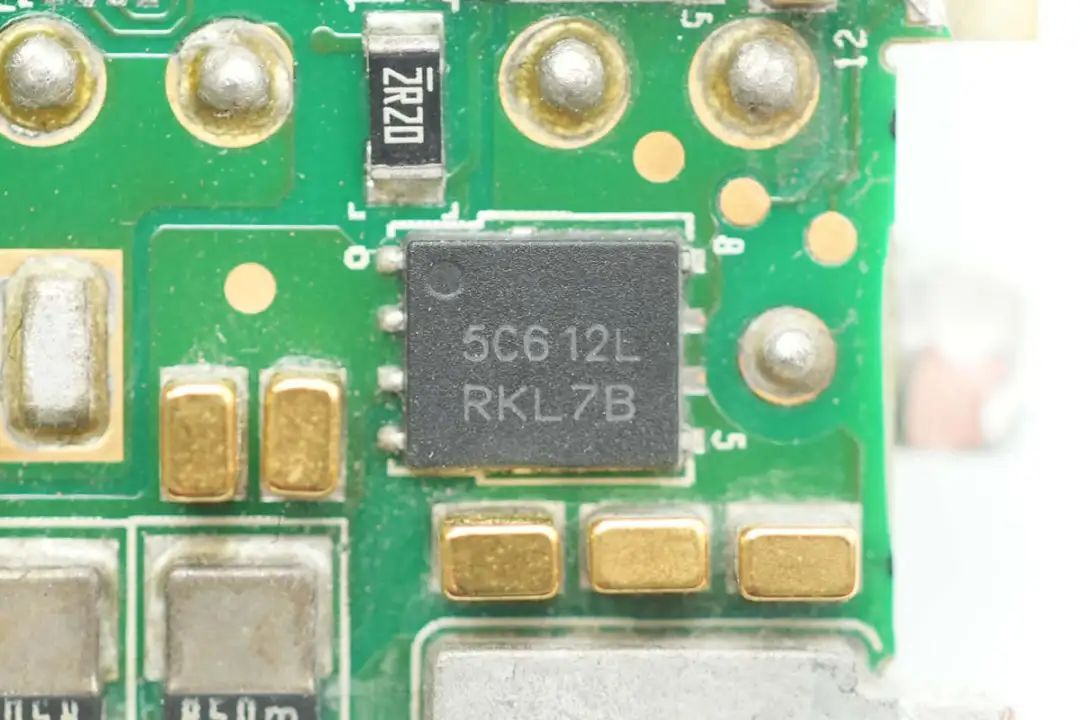

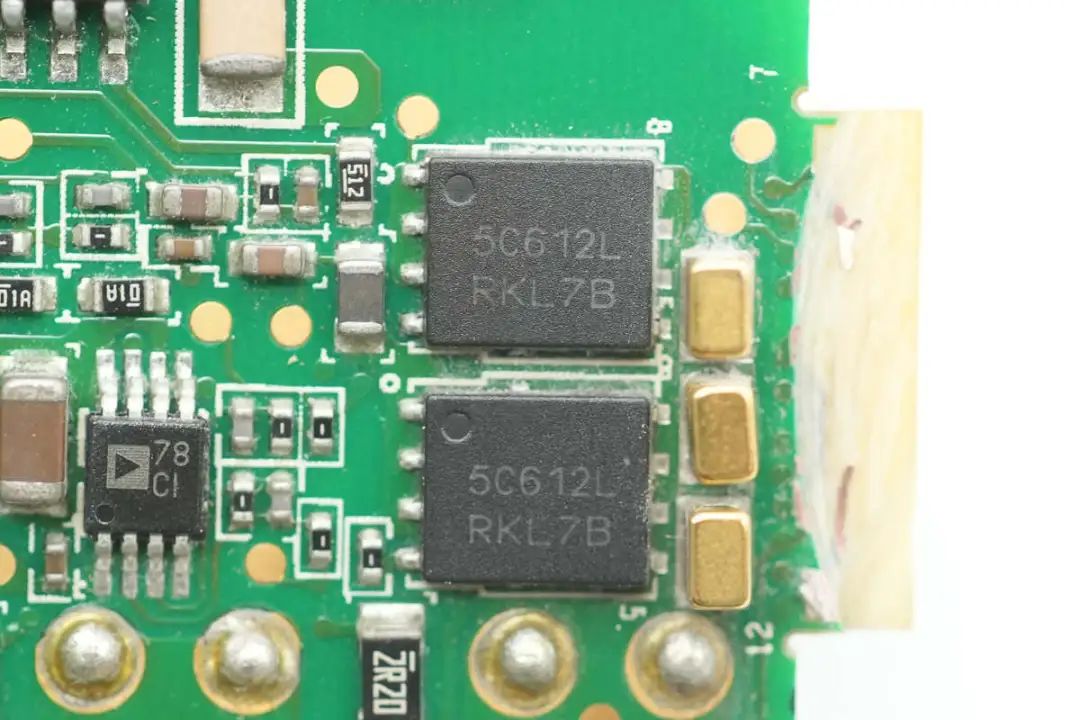

同步整流管来自安森美,型号NTMFS5C612NL,NMOS,耐压60V,导阻1.5mΩ,采用DFN5封装。C6kednc

C6kednc

另外两颗同步整流管型号相同。C6kednc

C6kednc

此外还设有两颗型号相同的同步整流管。C6kednc

C6kednc

整流管三颗一组用于LLC同步整流,均摊发热,降低温升。C6kednc

C6kednc

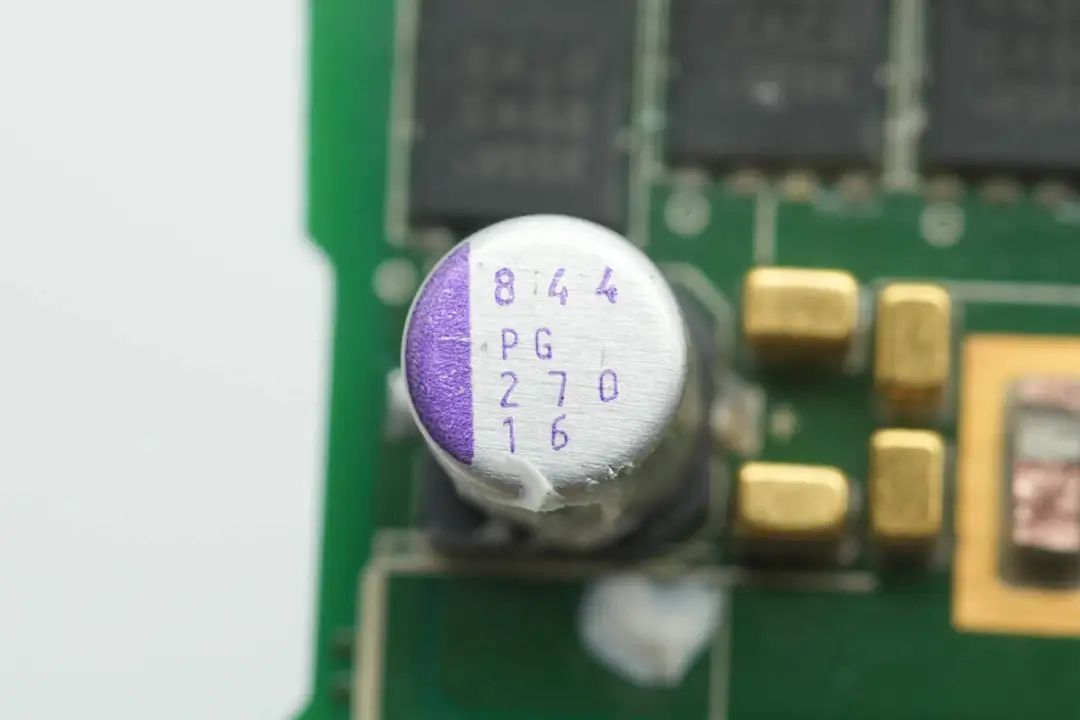

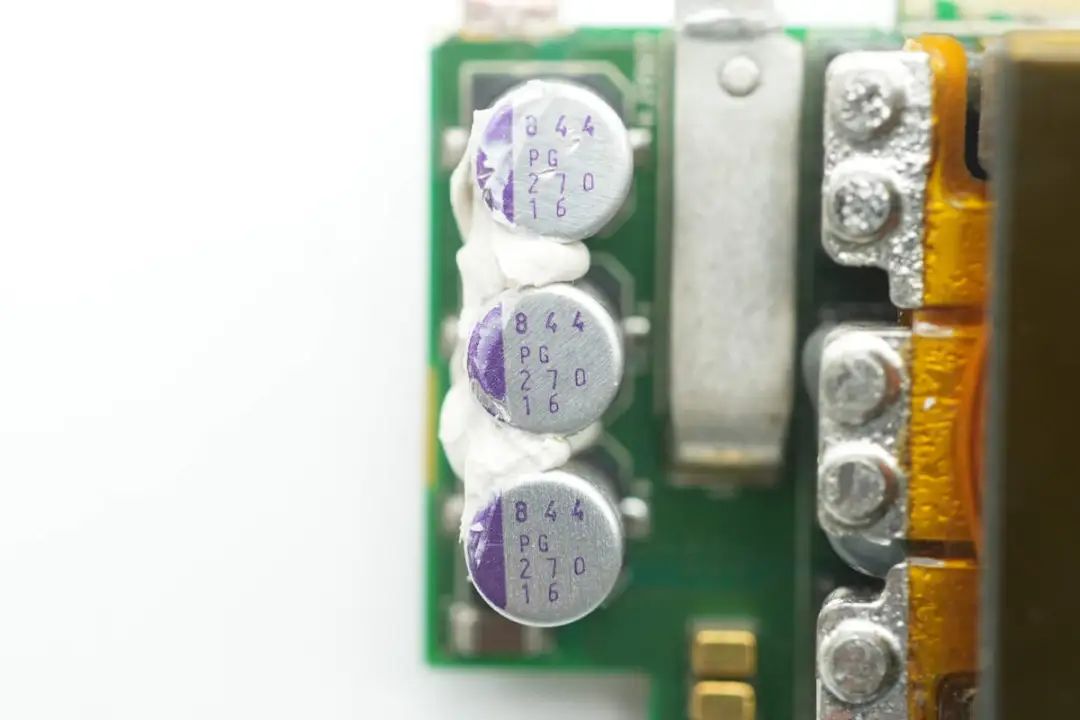

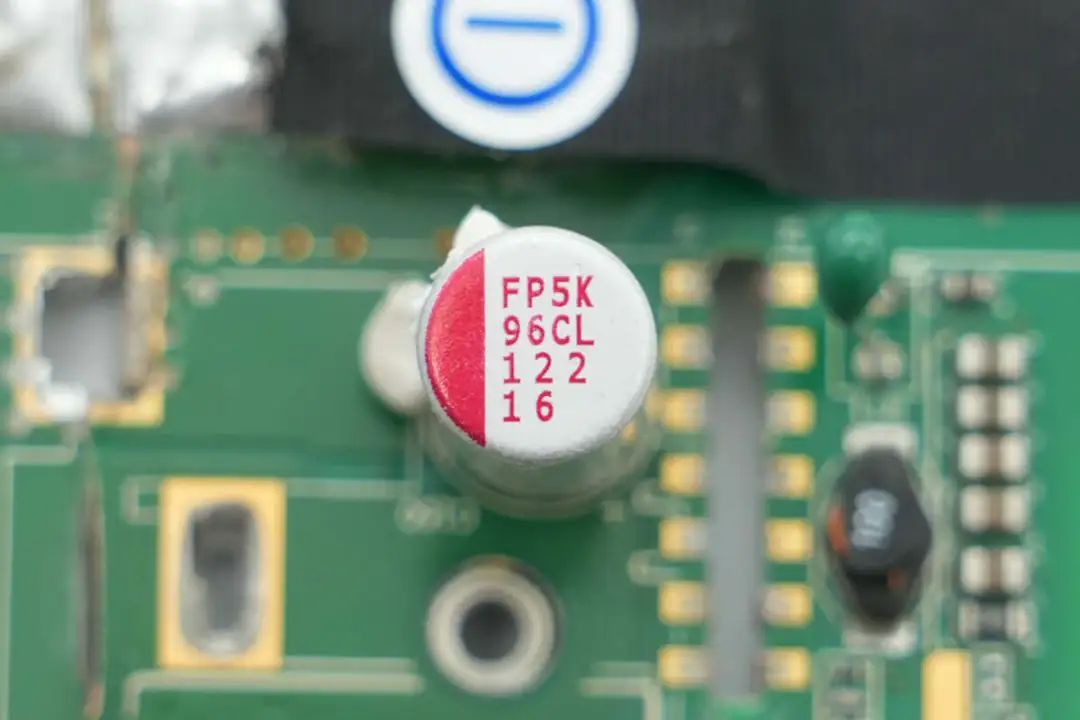

输出滤波电容来自松下,为SVPG系列导电聚合物固态电容,规格为270μF16V,三颗并联。C6kednc

C6kednc

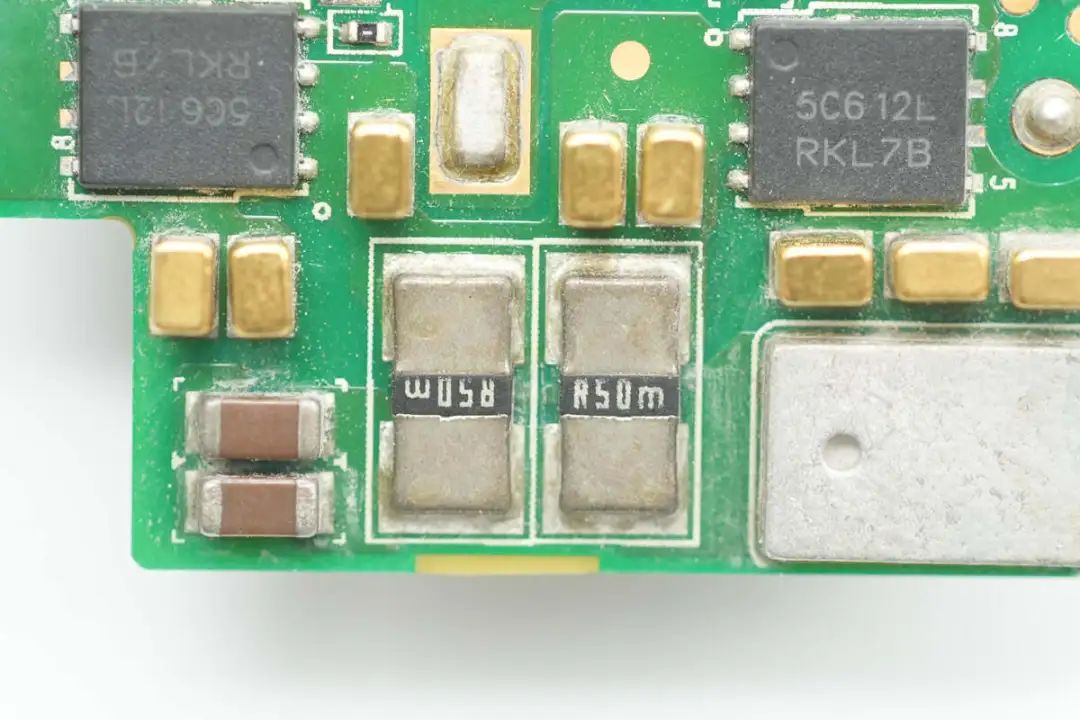

两颗0.5mΩ电阻并联,用于检测输出电流。C6kednc

C6kednc

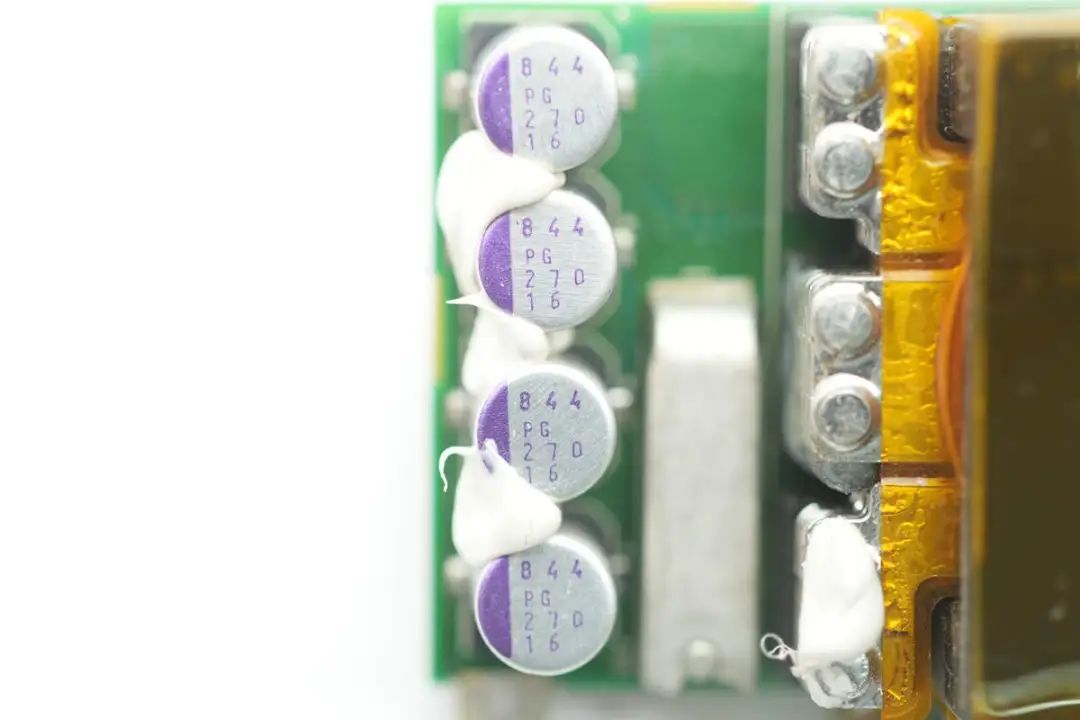

另一块小板电路为对称设计,仅输出滤波电容焊接四颗不同。C6kednc

C6kednc

小板背面布局设计相同,节省篇幅不再介绍。C6kednc

C6kednc

滤波电容规格为270μF16V。C6kednc

C6kednc

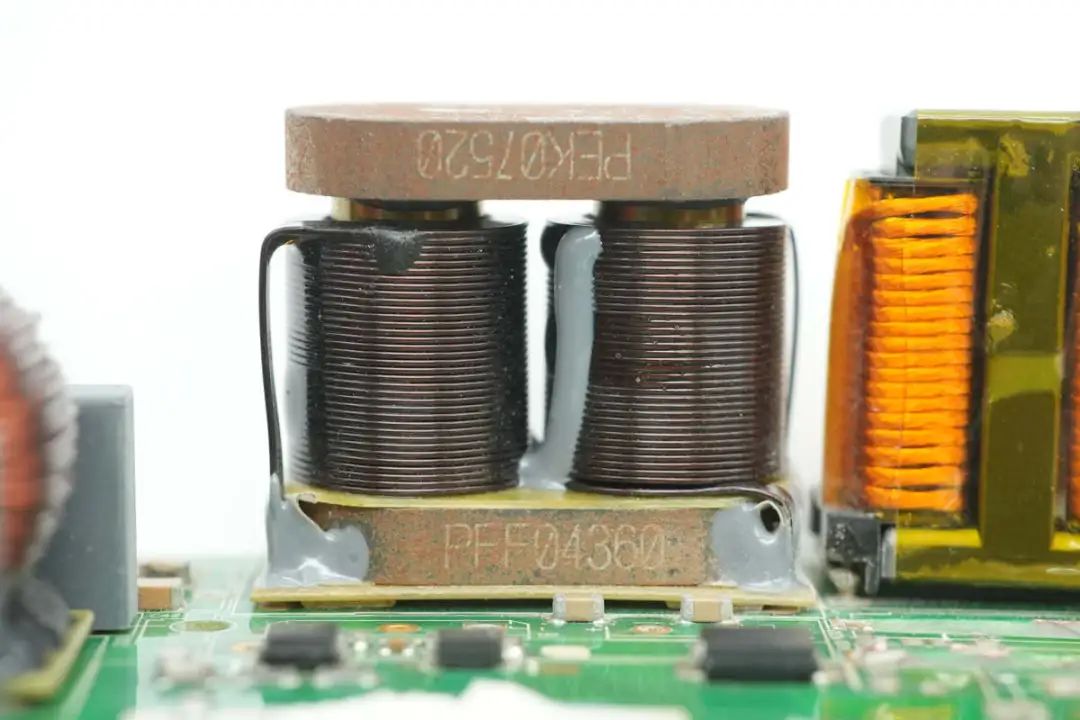

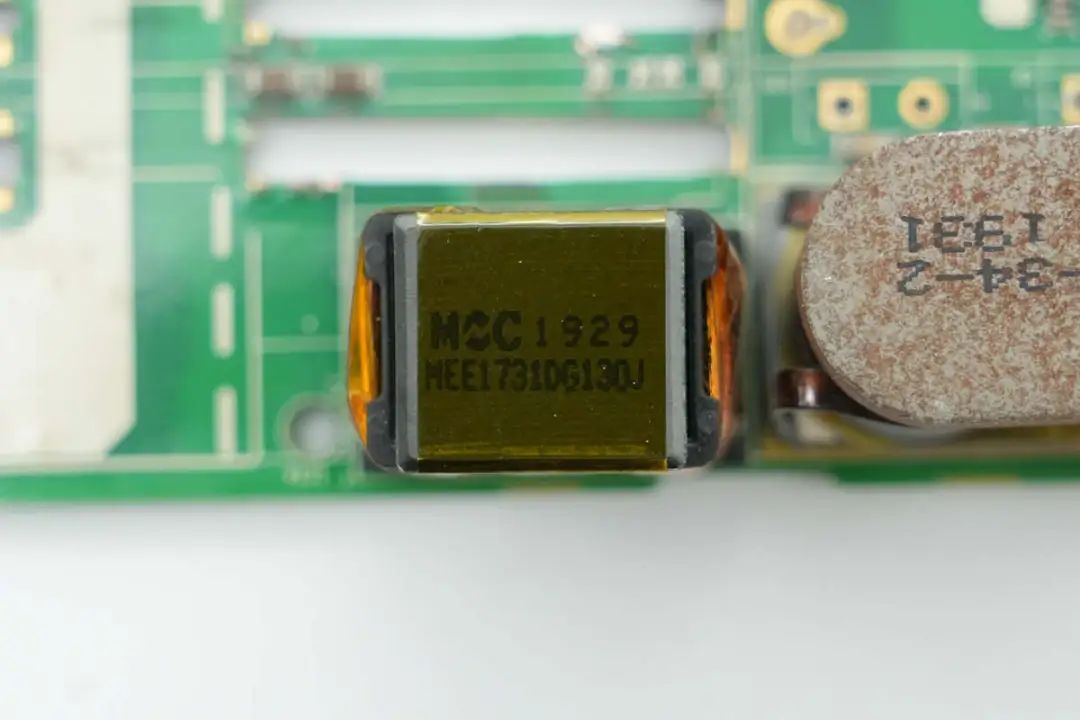

LLC谐振电感特写,采用利兹线绕制。C6kednc

C6kednc

输出滤波电容规格为1200μF16V。C6kednc

C6kednc

输出滤波电容规格为270μF16V。C6kednc

C6kednc

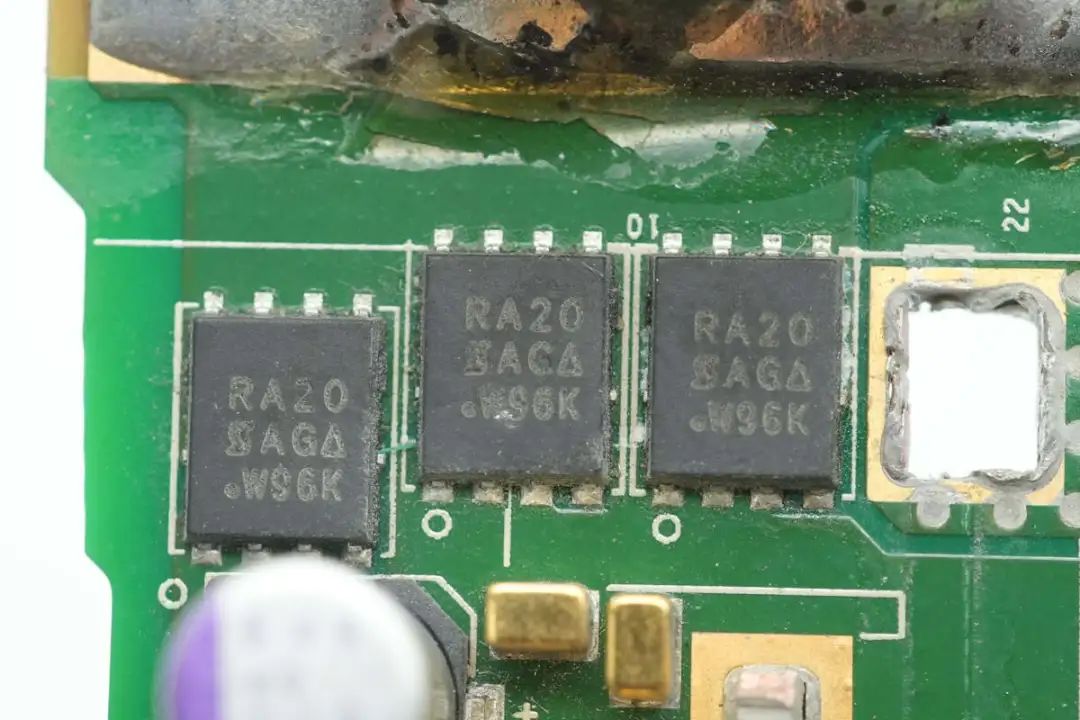

输出VBUS开关管来自威世,型号SiRA20DP,NMOS,耐压25V,导阻0.48mΩ,采用PowerPAK SO-8封装。C6kednc

C6kednc

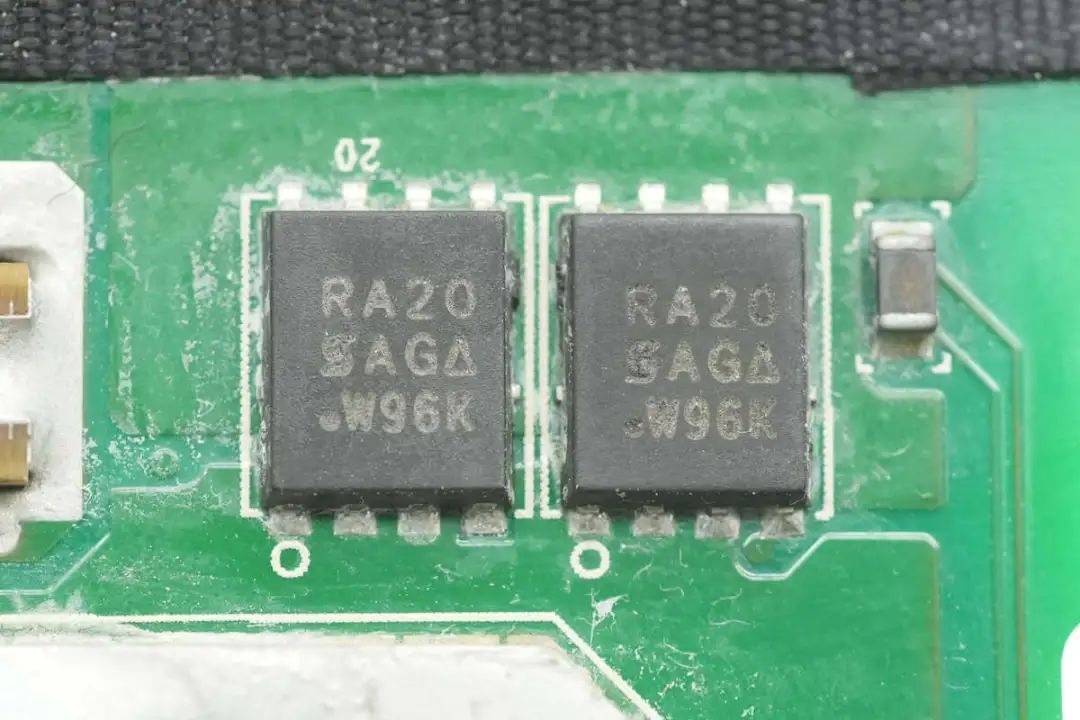

背面还焊接两颗型号相同的VBUS开关管。C6kednc

C6kednc

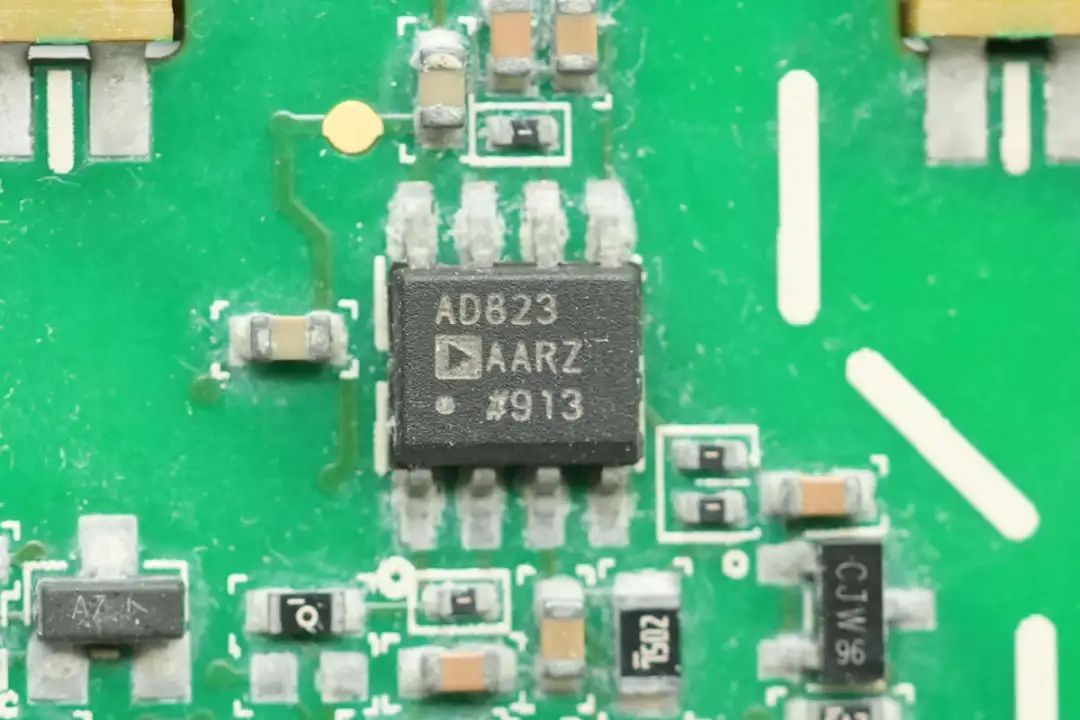

双运放来自亚德诺,型号AD823,是一颗高精度双通道运放,轨对轨JFET输入,支持单电源供电,采用SOIC8封装。C6kednc

C6kednc

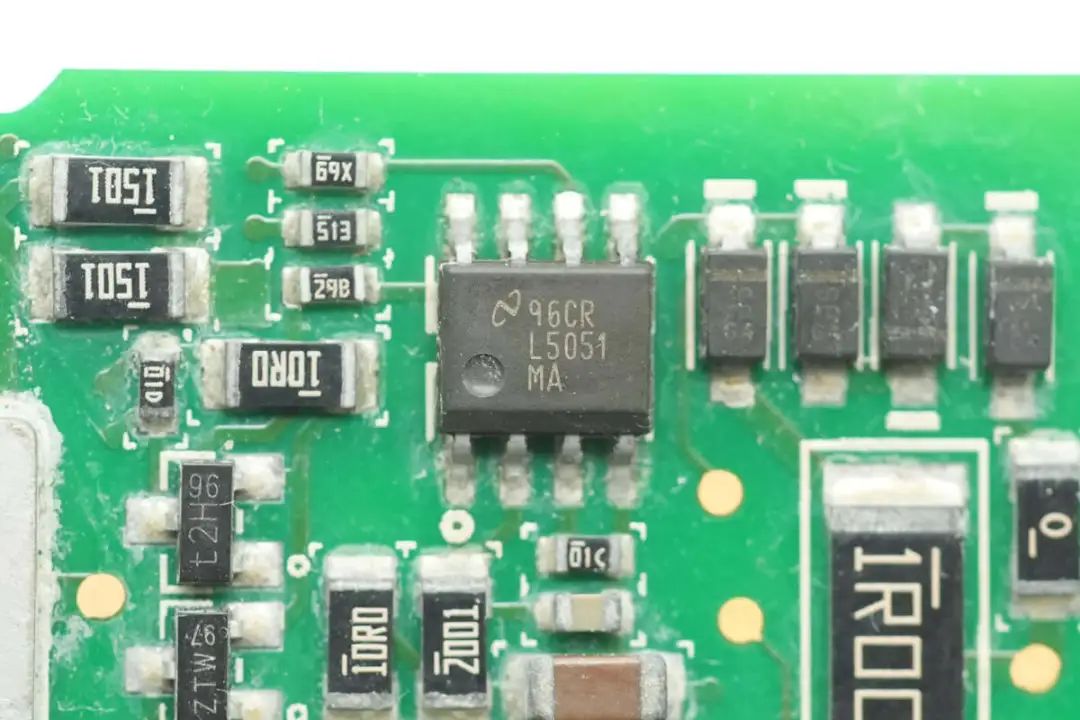

理想二极管控制器来自德州仪器,型号LM5051,为低侧应用,支持-100V输入电压,内置NMOS驱动器,具备50ns快速反转响应,采用SOIC8封装。C6kednc

C6kednc

MPQ28261同步降压转换器用于为控制小板供电。C6kednc

C6kednc

10μH降压电感特写。C6kednc

C6kednc

检测电源进气口温度的热敏电阻特写。C6kednc

C6kednc

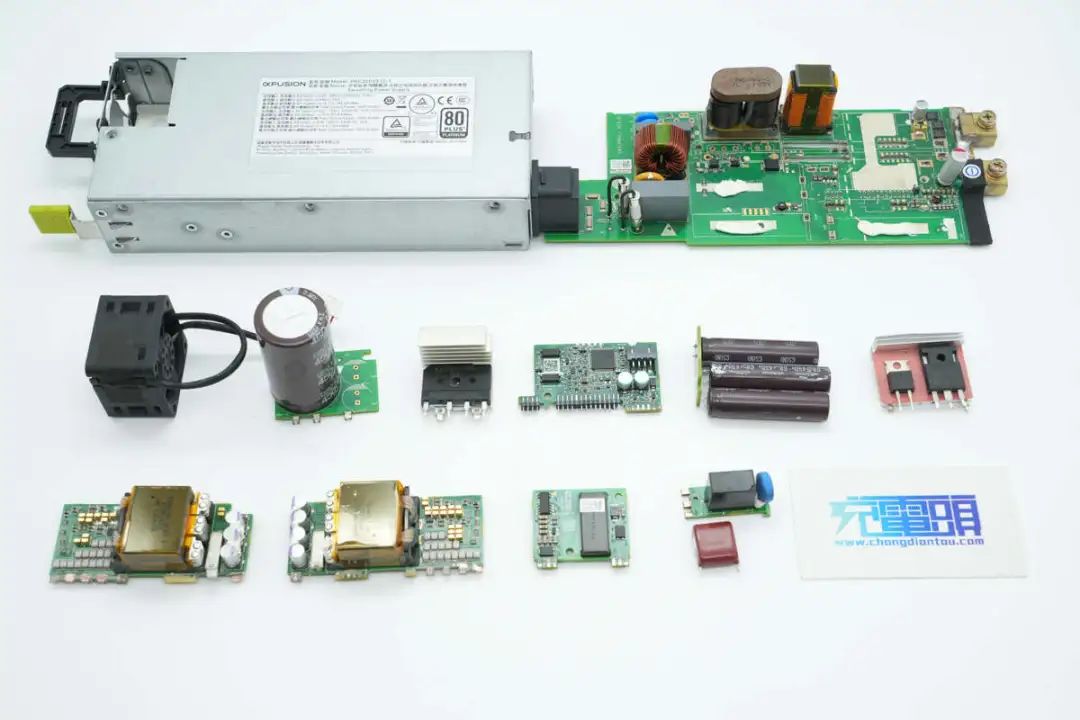

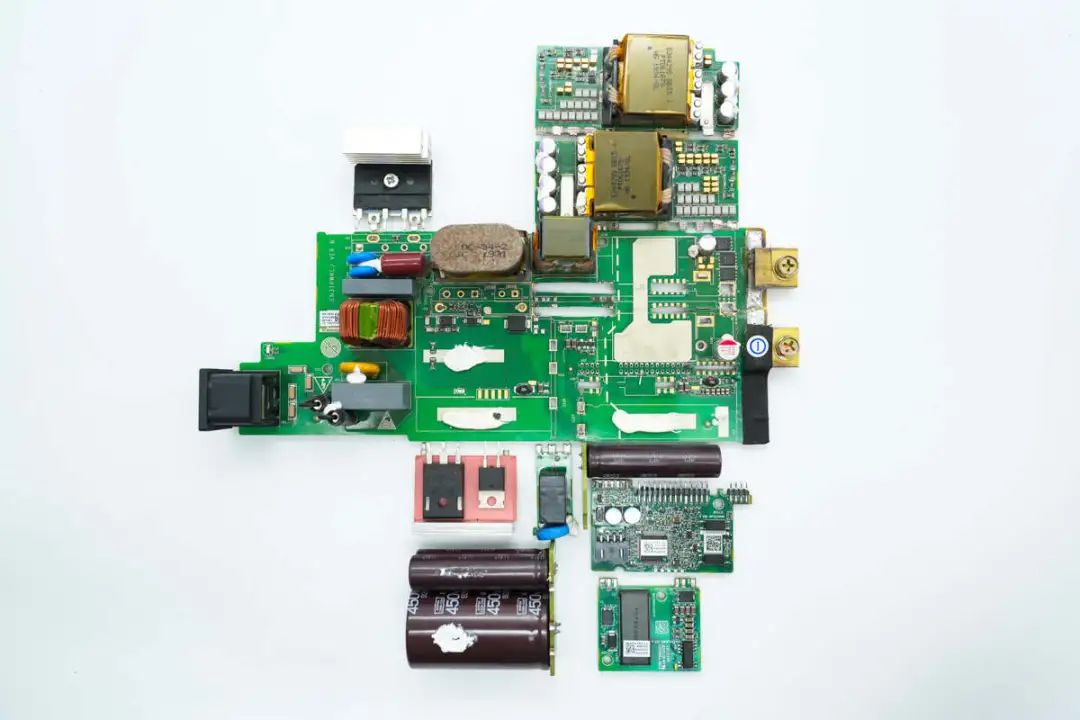

全部拆解一览,来张全家福。C6kednc



充电头网拆解总结C6kednc

C6kednc

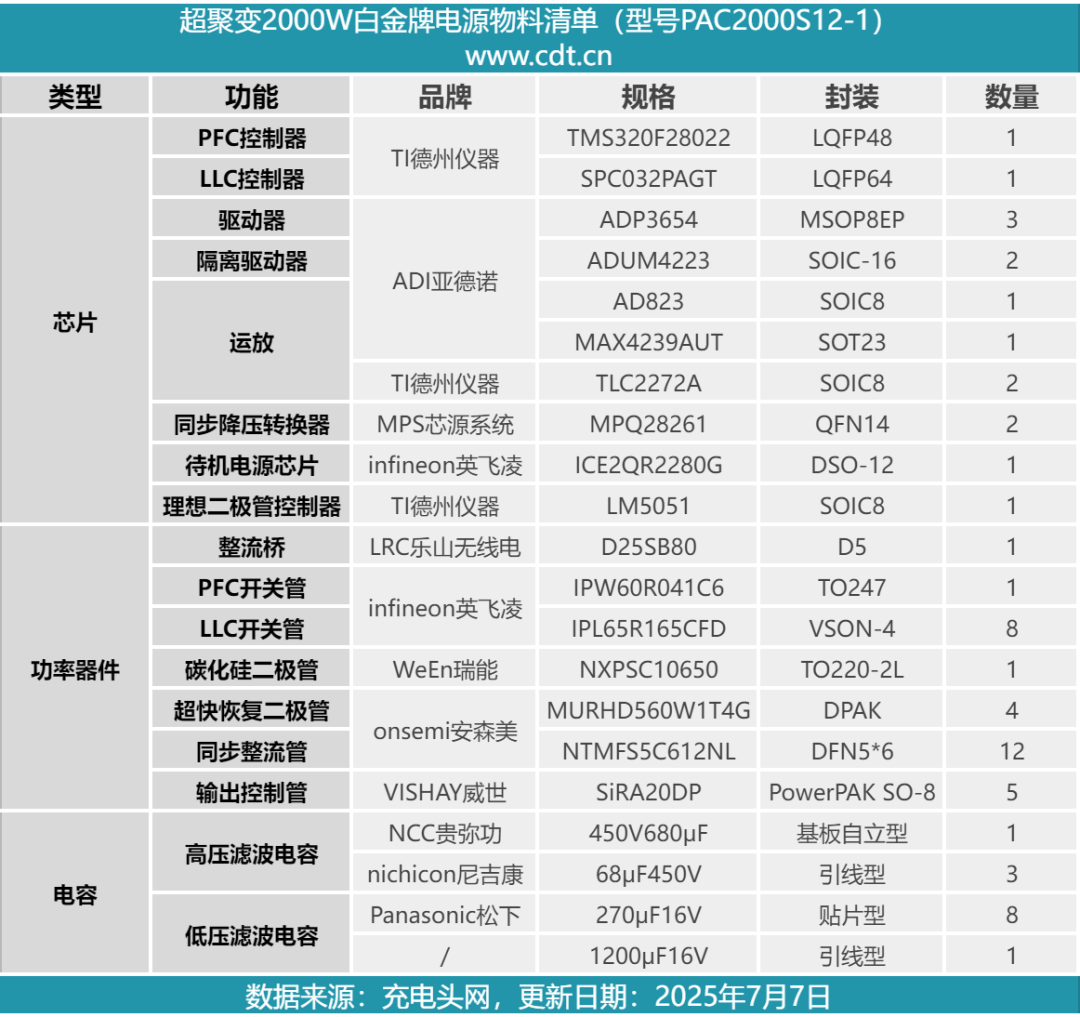

最后附上超聚变2000W白金牌服务器电源的核心器件清单,方便大家查阅。C6kednc

超聚变这款白金服务器电源型号为PAC2000S12-1,支持宽范围输入电压,额定输出功率为2000W。电源输入端设有品字接口用于连接电源线,输出端设有PCB金手指,连接到服务器供电。电源内部设有散热风扇,从输出端吸入空气,从输入端吹出散热。C6kednc

充电头网通过拆解了解到,超聚变这款服务器电源采用PFC+LLC架构,PFC控制器使用德州仪器TMS320F28022控制器搭配亚德诺ADP3654驱动器,使用英飞凌IPW60R041C6开关管和瑞能NXPSC10650碳化硅二极管。C6kednc

LLC控制器采用SPC032PAGT,功率器件为对称的两路小板设计,初级开关管采用英飞凌IPL65R165CFD,同步整流管采用安森美NTMFS5C612NL,初级开关管使用亚德诺ADUM4223进行隔离驱动。辅助电源采用英飞凌ICE2QR2280,内部电容均为日系品牌,输出使用固态电容滤波,做工用料扎实可靠。C6kednc
