BOSCH博世是一家以技术创新为核心的知名跨国企业，业务覆盖汽车、工业、家电、电动工具、能源等多个领域。在电动自行车（eBike）市场，博世凭借高性能电机、电池和智能系统成为行业标杆。
近期充电头网拿到了博世一款72W电动自行车电池充电器，其采用家族类平行四边形的造型外观设计，更有个性同时安装在电动自行车上不会显得很突兀。充电器带分体电源线以及特制端子的输出线缆，总长度超过了2.5米，方便各种场景的充电使用。下面我们一起来看看这款产品做得如何。
博世72W电动自行车电池充电器开箱
包装盒顶面印有BOSCH品牌、产品名称以及外观图。

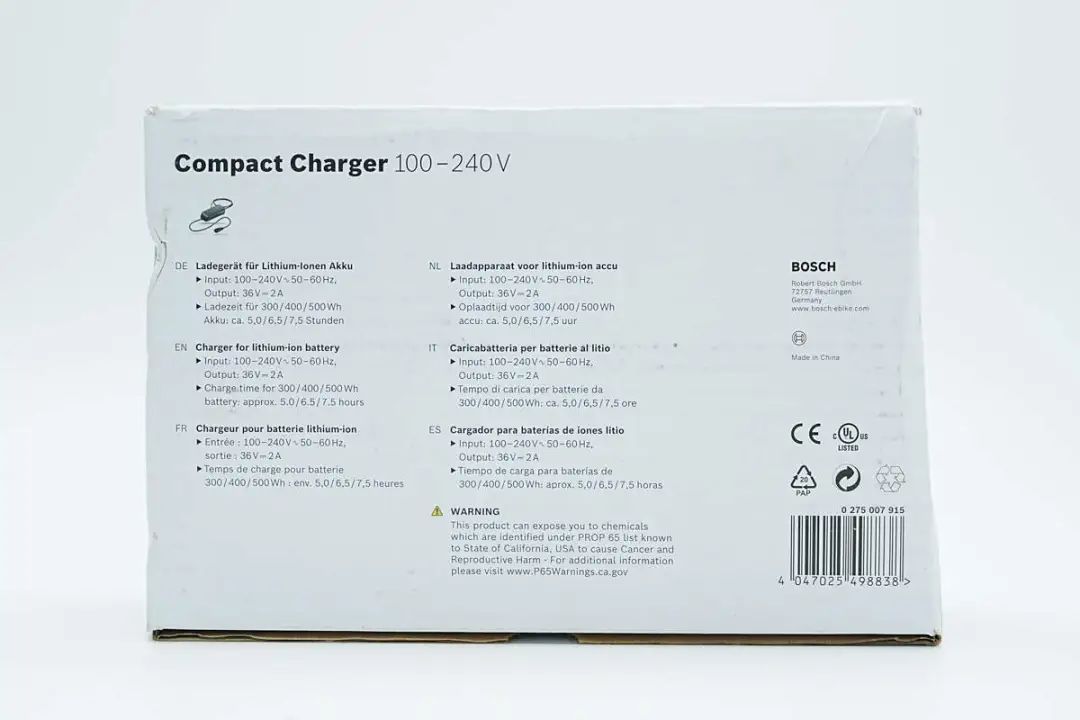

底部印有产品的参数、认证以及注意事项等信息。

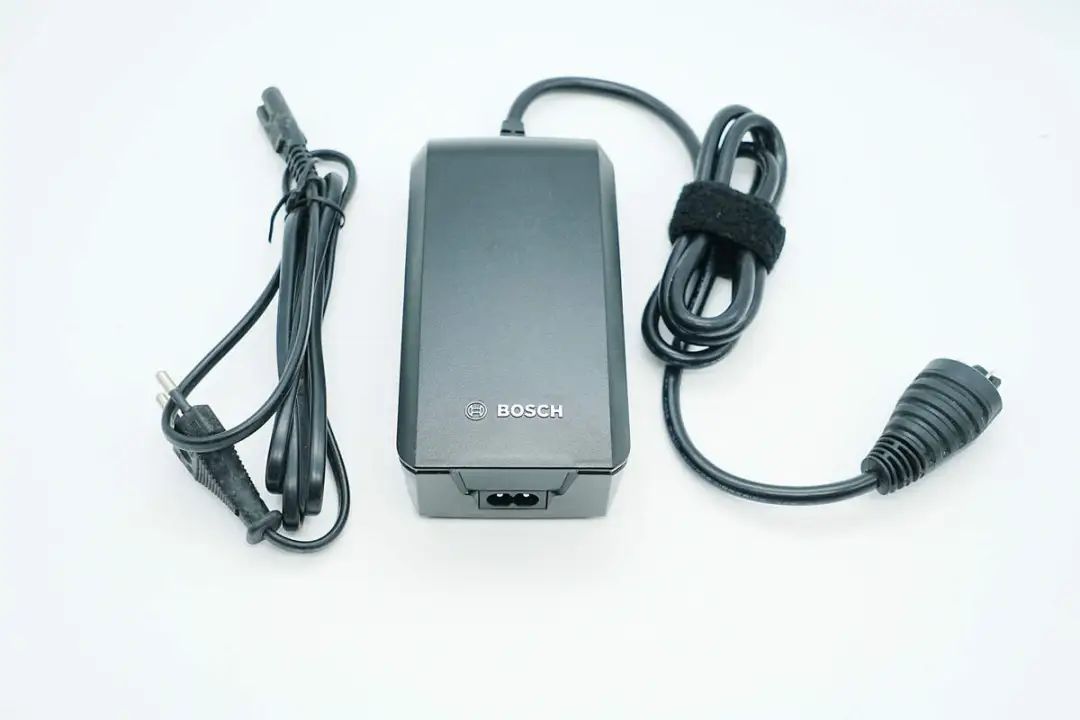

取出充电器，电源线与机身为线体分离设计，方便用户进行更换。

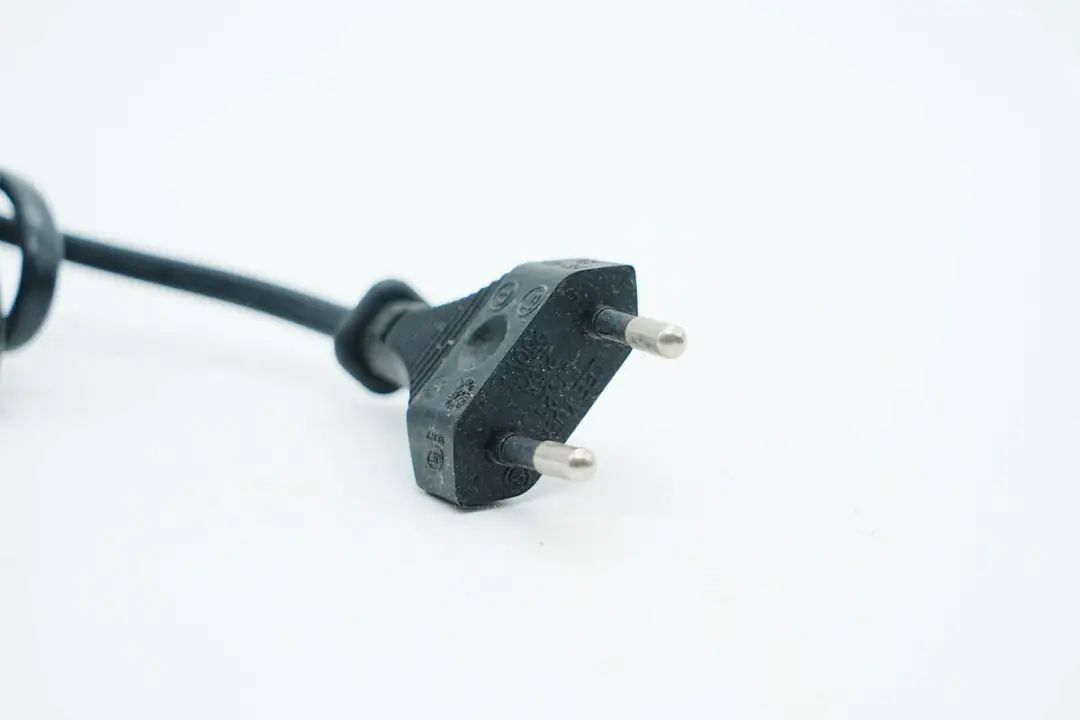

电源线输入端是欧规插头，外壳中心内凹处理方便插拔。

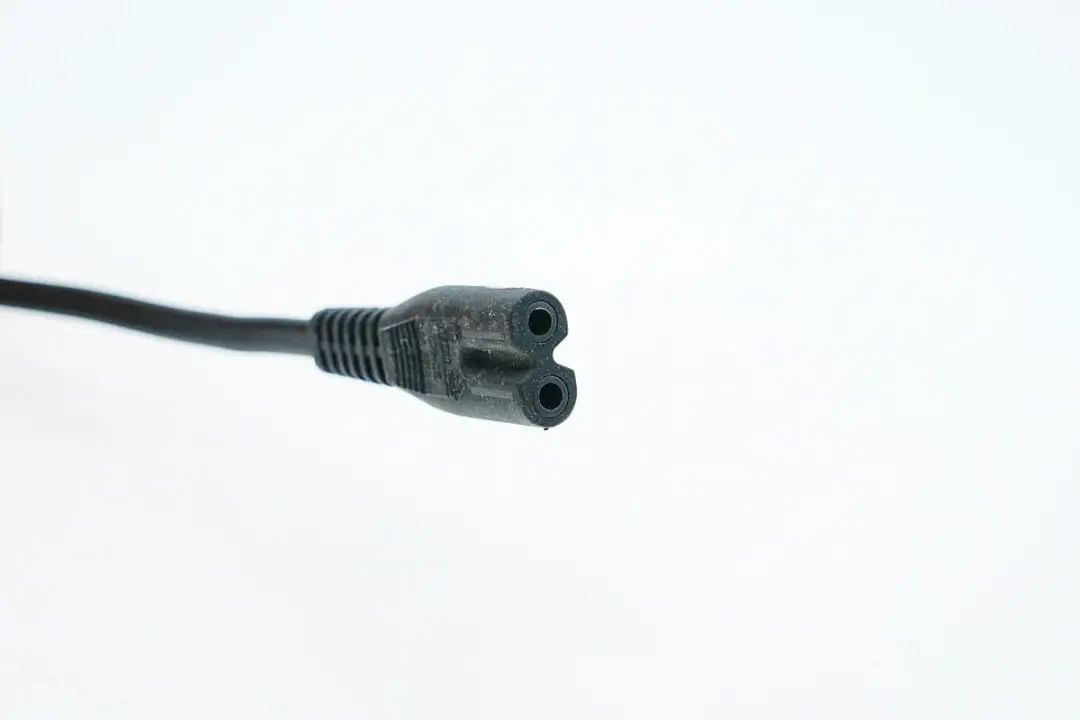

线缆另一端为八字插头。

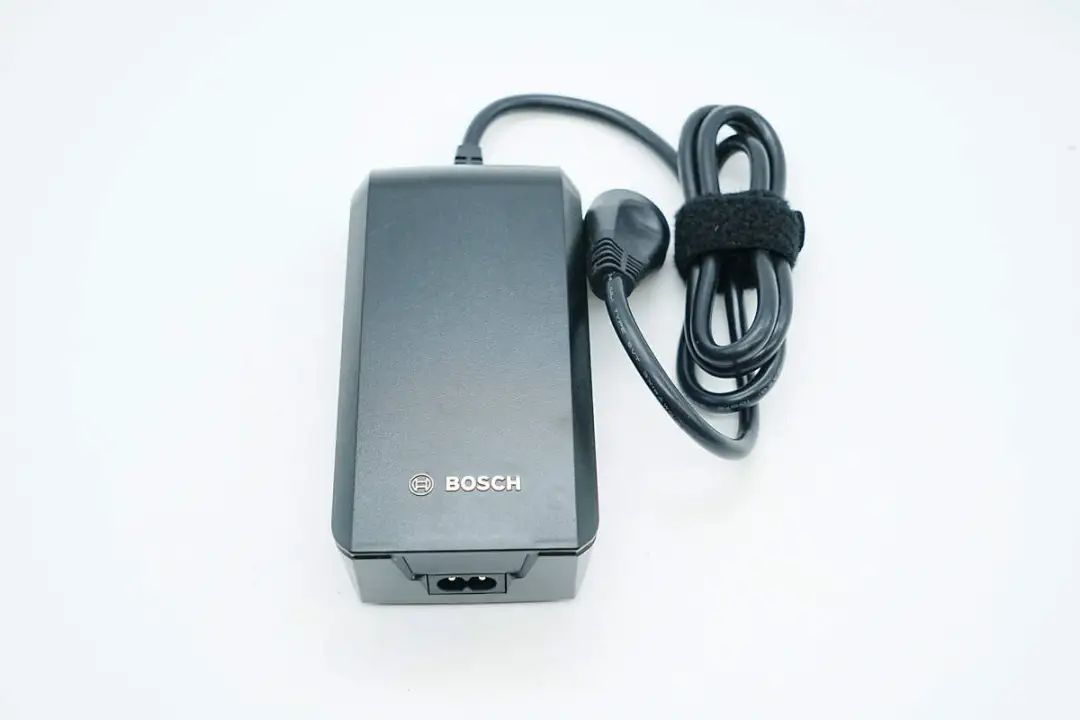

充电器采用PC阻燃材质塑料外壳，经典黑色配色，机身表面磨砂工艺处理，两侧边缘倒角设计，输入端电源线可拆卸，使用更加灵活。

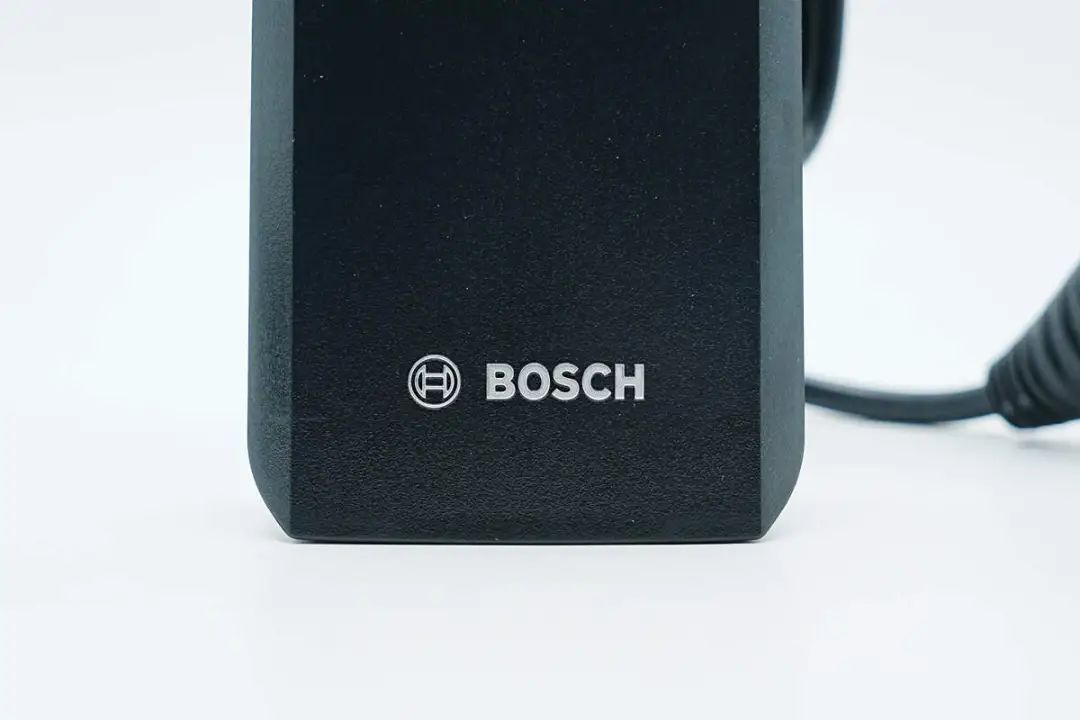

顶面边缘印有BOSCH品牌。

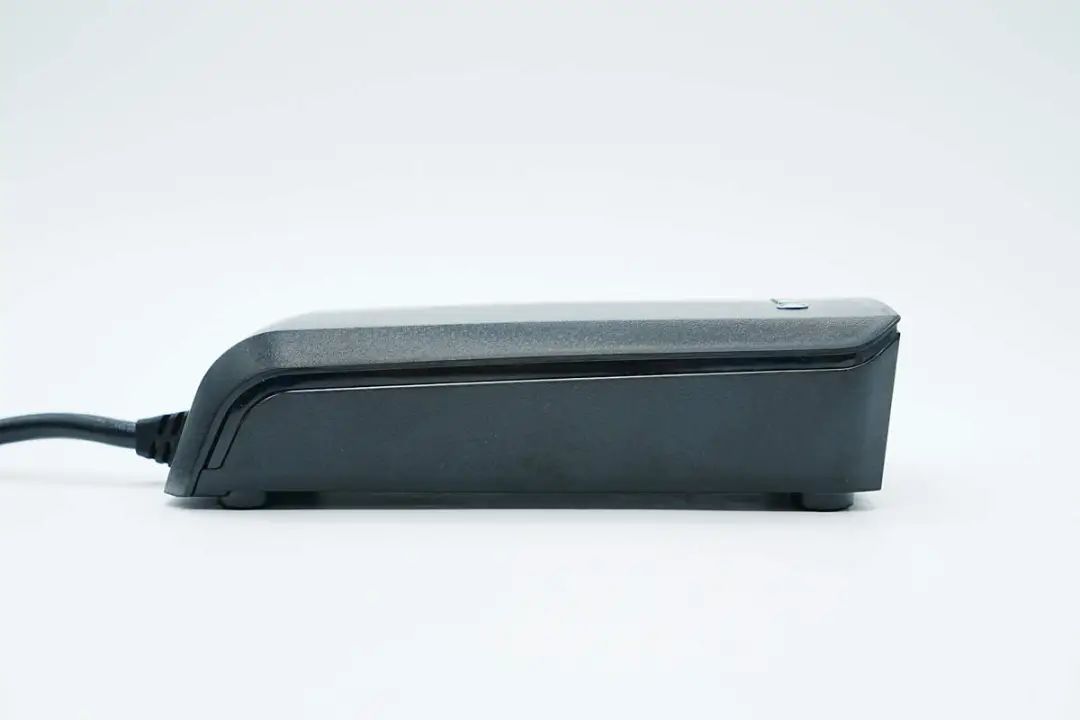

机身两端壳体倾斜设计，从侧面看去造型有点像平行四边形，更有设计感和辨识度。

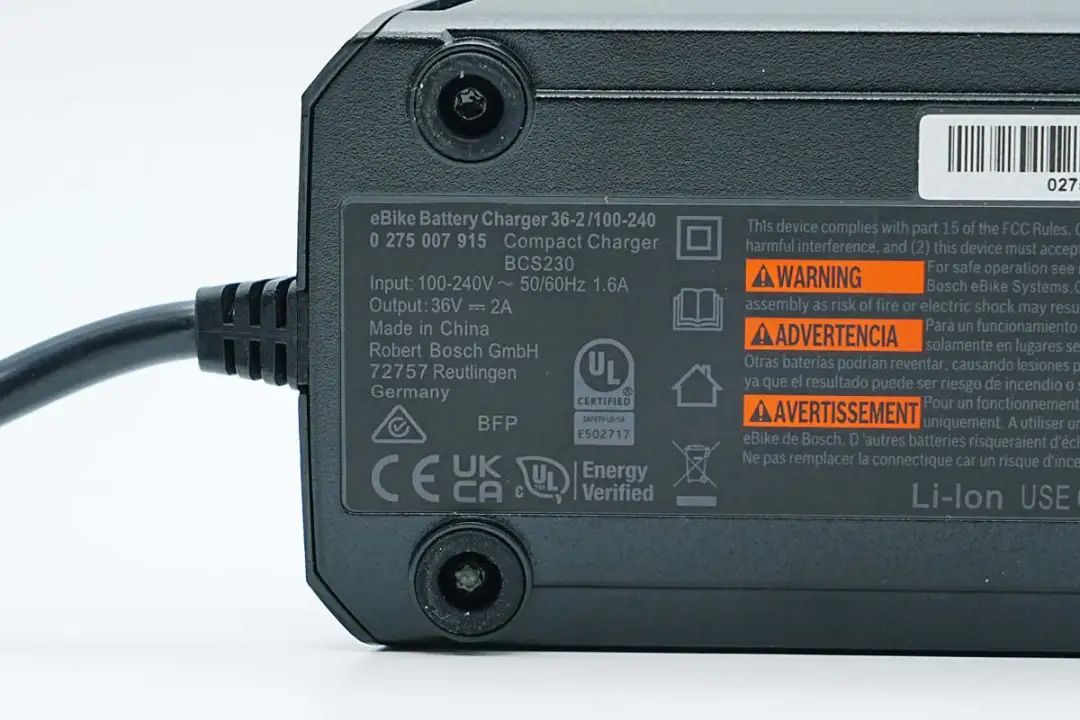

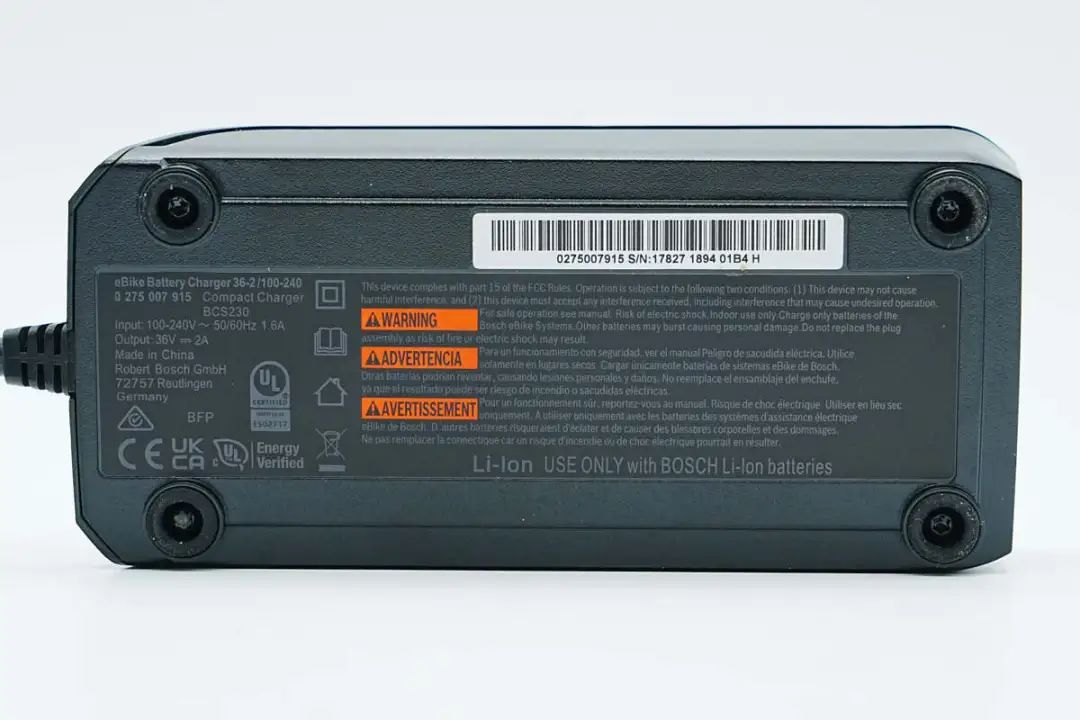

机身底部贴有充电器铭牌，四端设有凸起防滑垫，圆孔内设有防拆螺丝。
产品参数特写
输入：100-240V~50/60Hz 1.6A
输出：36V2A
充电器通过了CE、UKCA、UL认证。

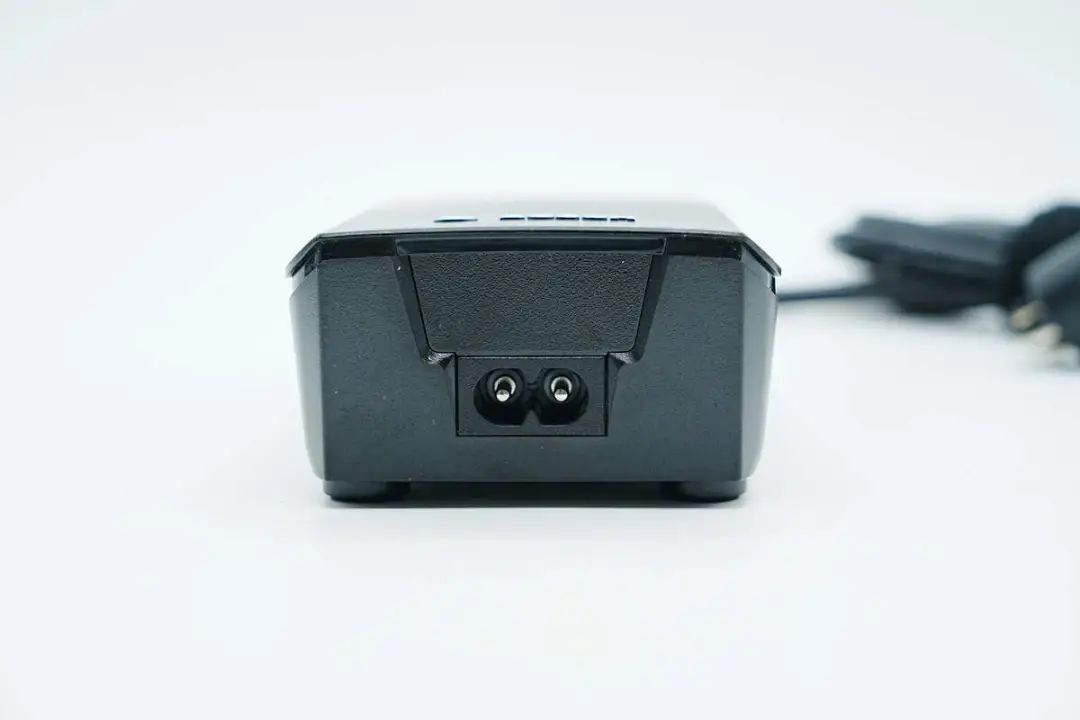

机身一端设有输入母座，独立模块设计。

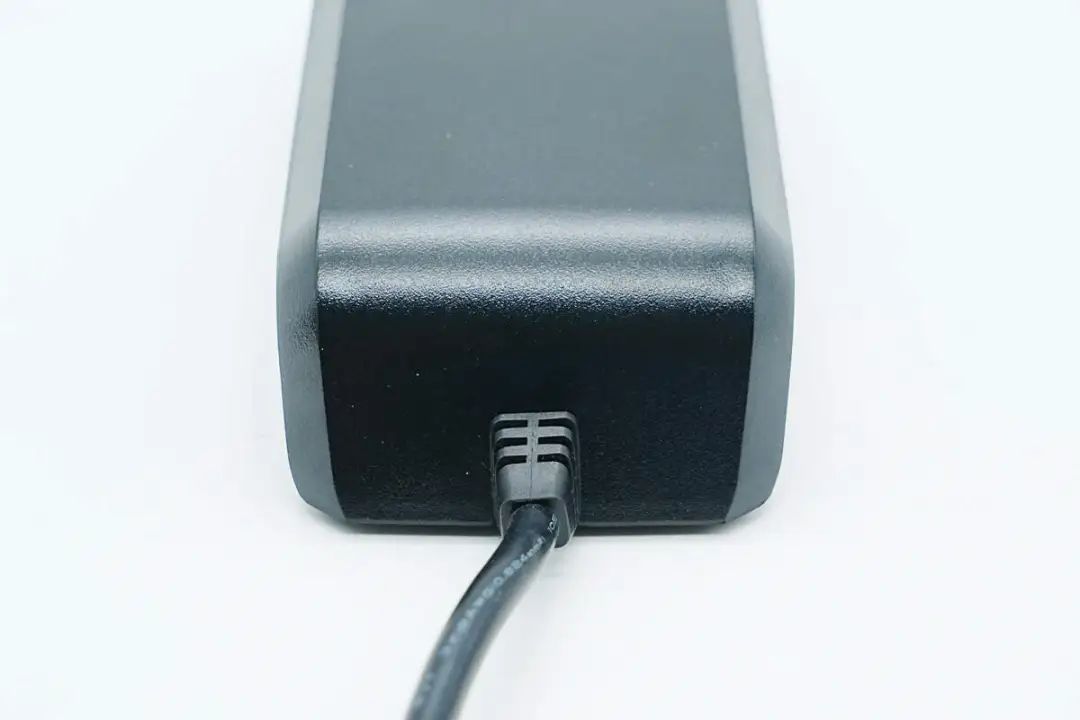

另一端连接输出线缆，并做了抗弯折保护处理。

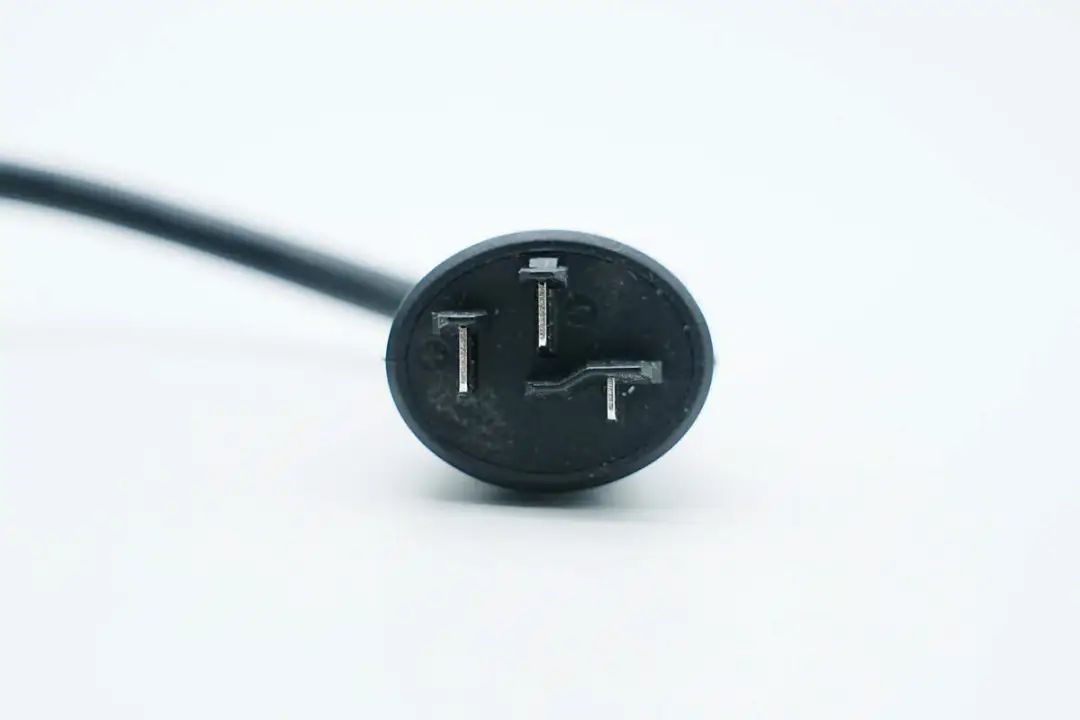

输出线缆端子特写。

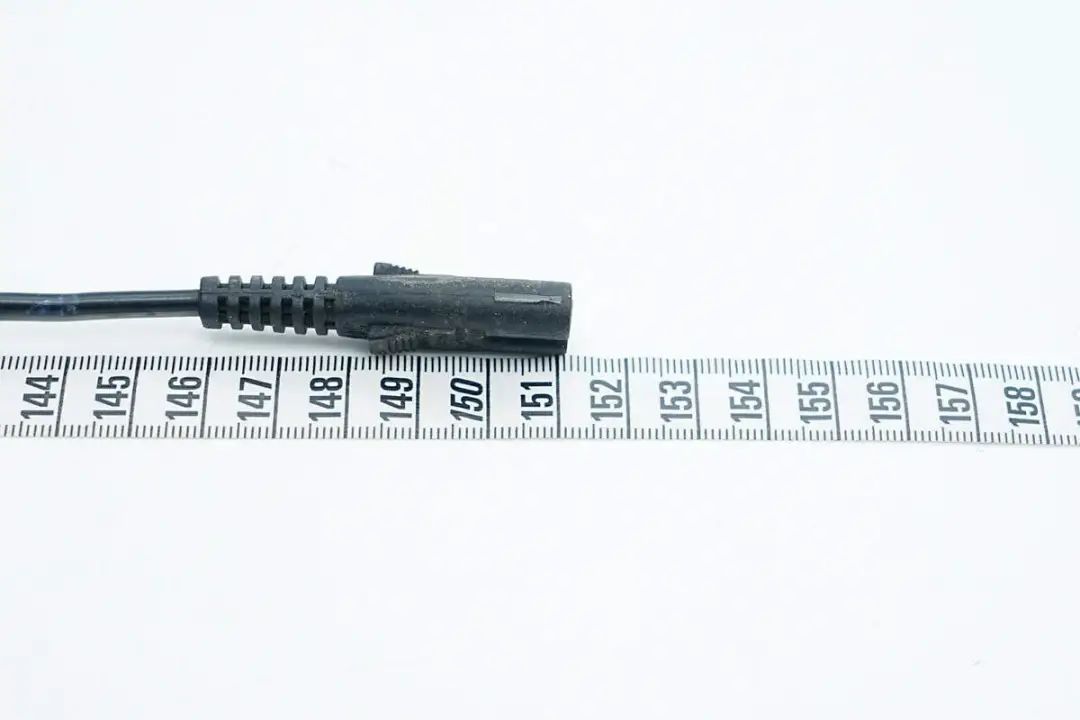

测得电源线长度约为151cm。

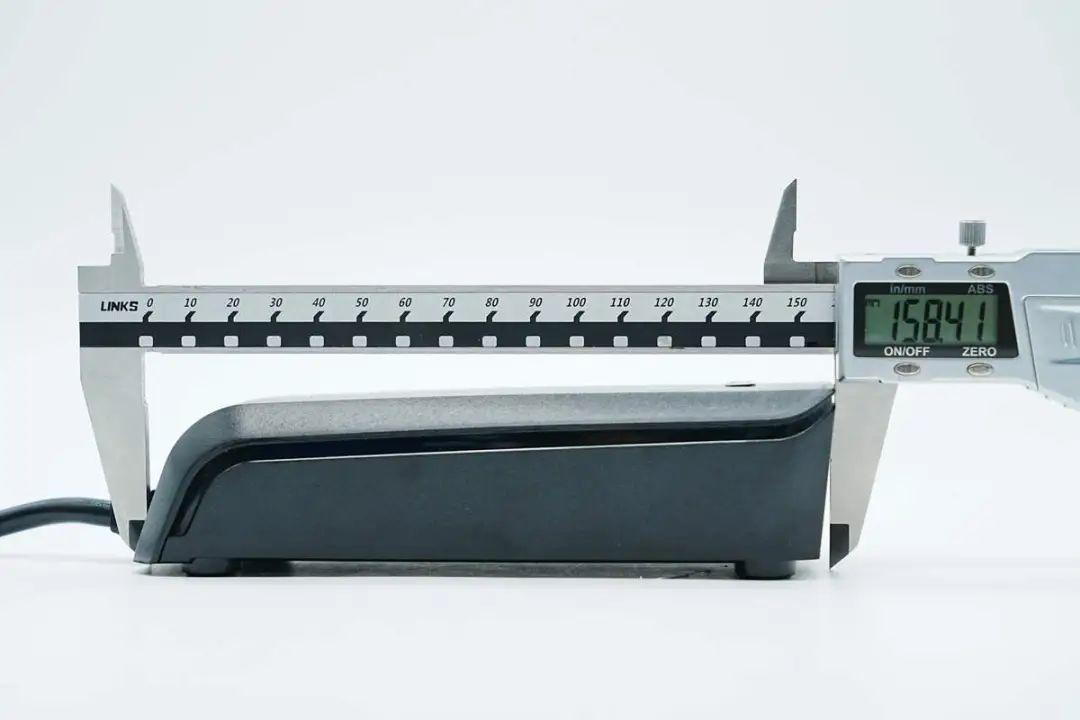

充电器机身长度为158.41mm。

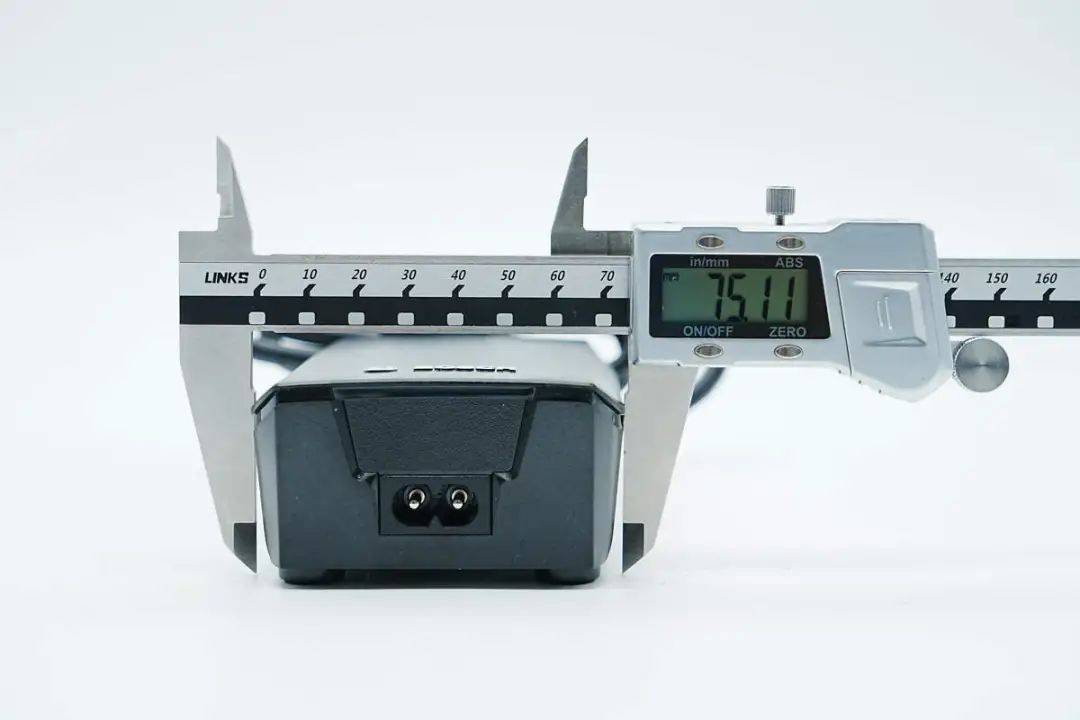

宽度为75.11mm。

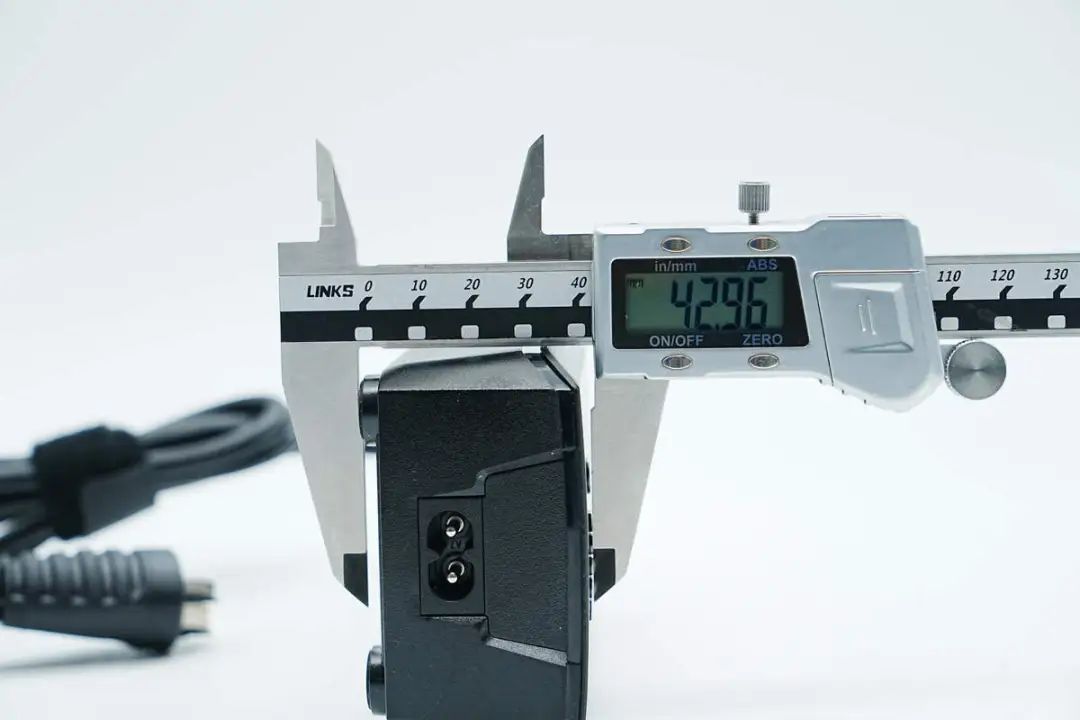

厚度为42.96mm。

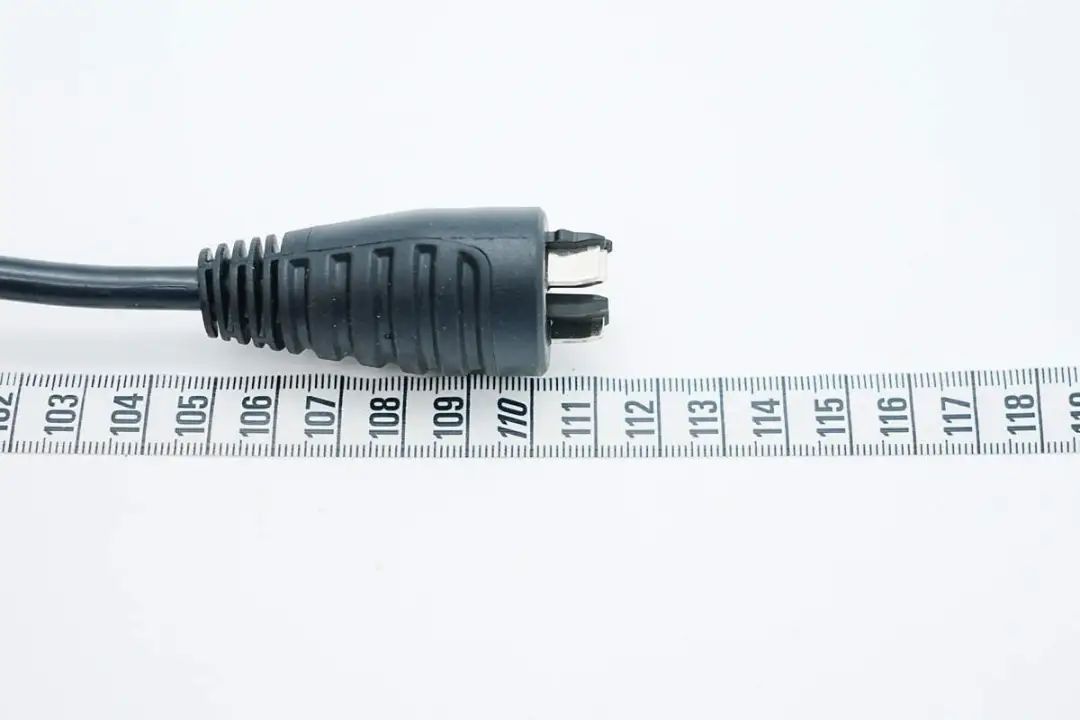

测得输出线缆长度约为111cm。

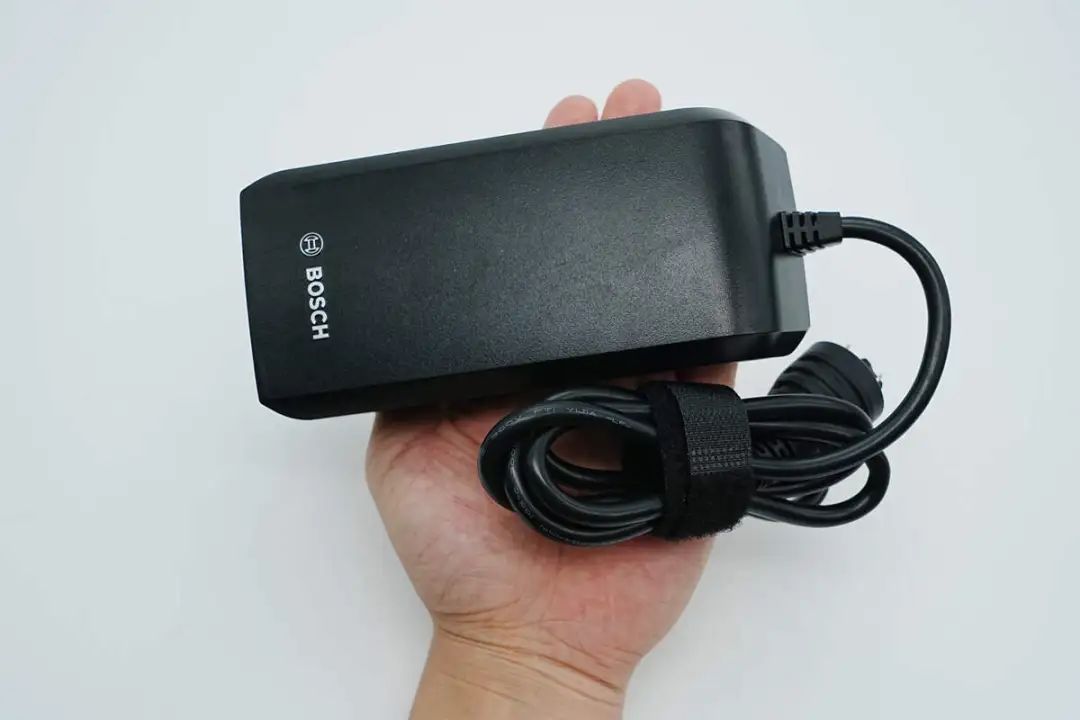

产品拿在手上的大小直观感受。

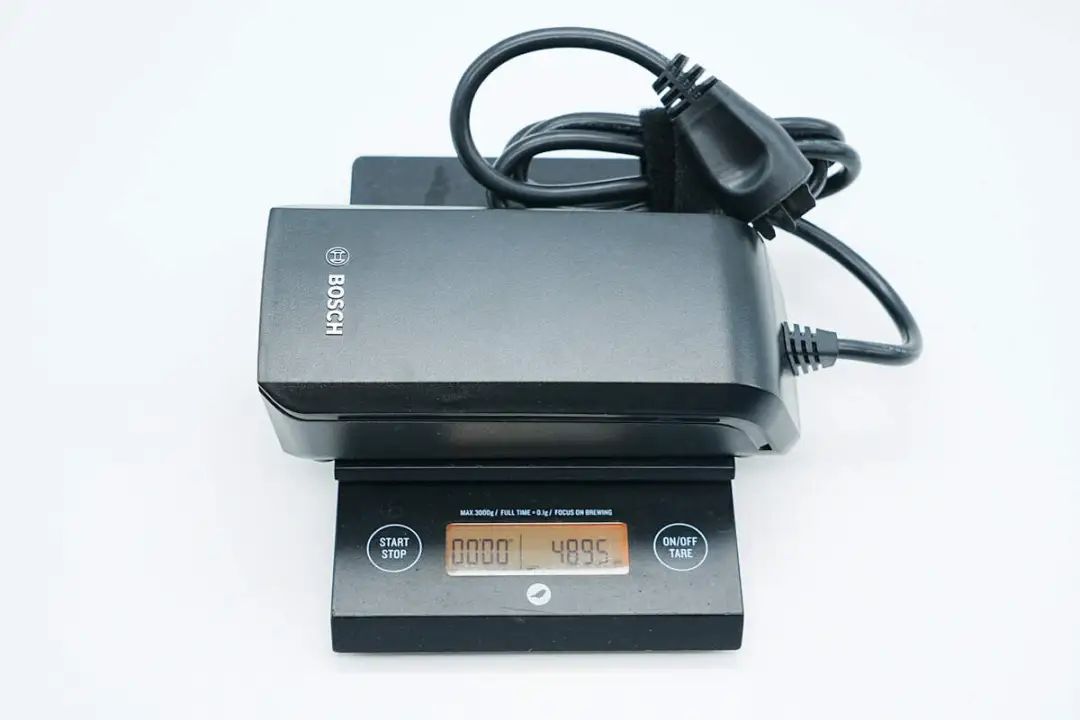

另外测得充电器重量约为490g。
博世72W电动自行车电池充电器拆解

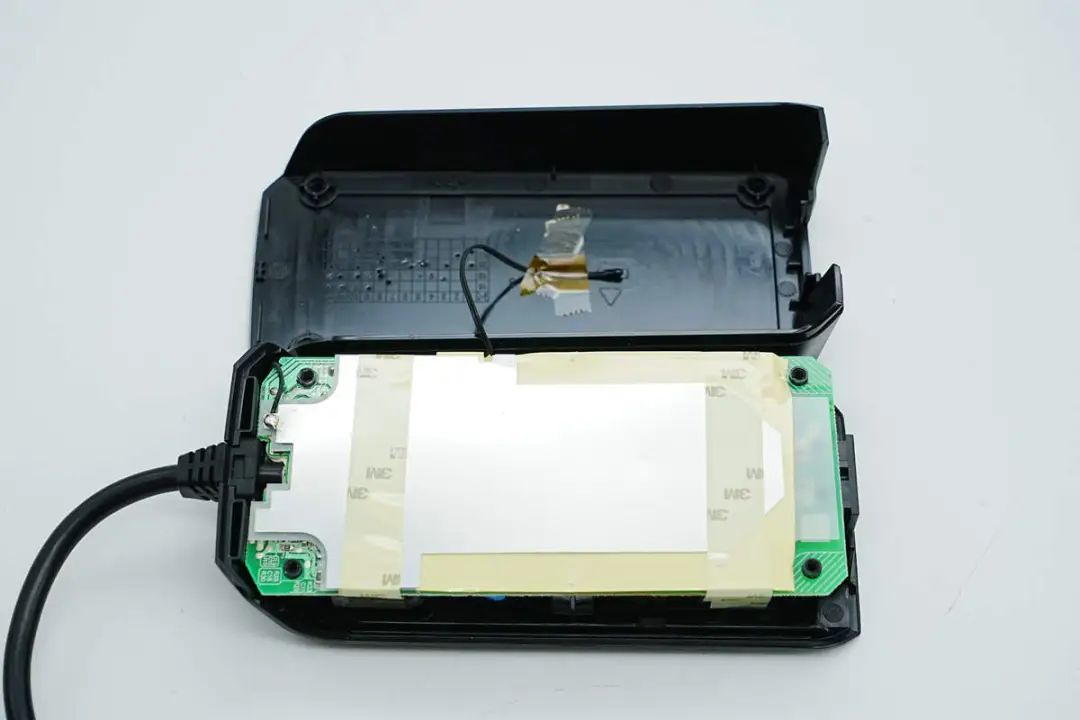

将机身外壳拆开，内部热敏电阻使用胶带粘贴在塑料壳内侧，PCBA模块通过四端固定柱固定。

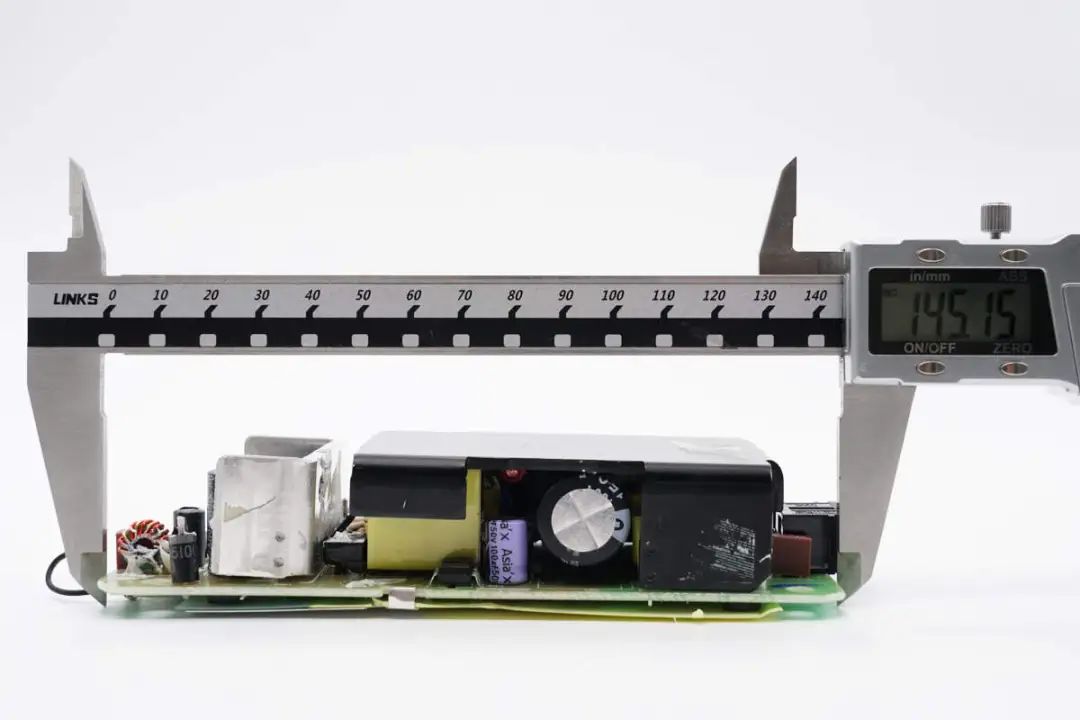

取出模块，测得其长度为145.15mm。

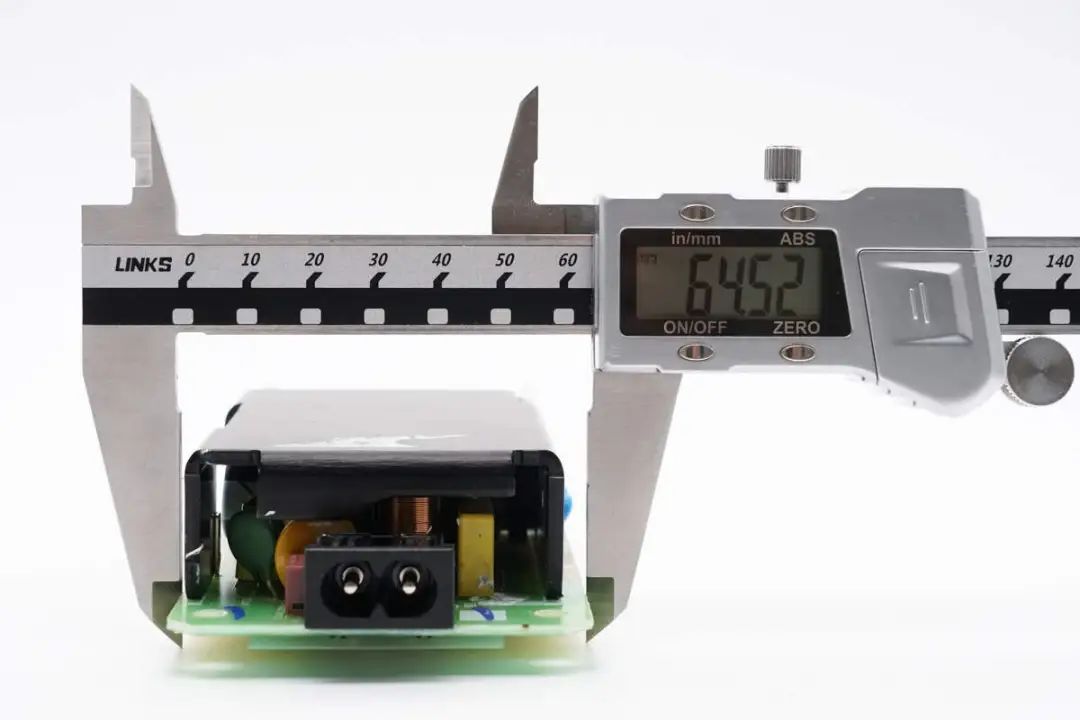

宽度为64.52mm。

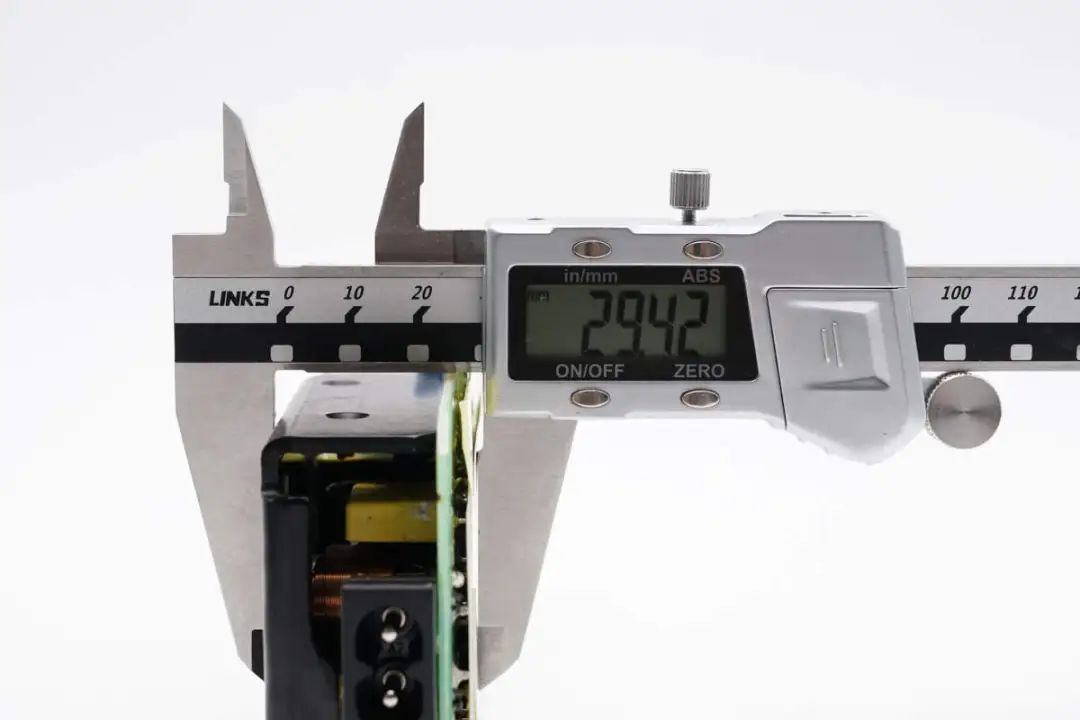

厚度为29.42mm。

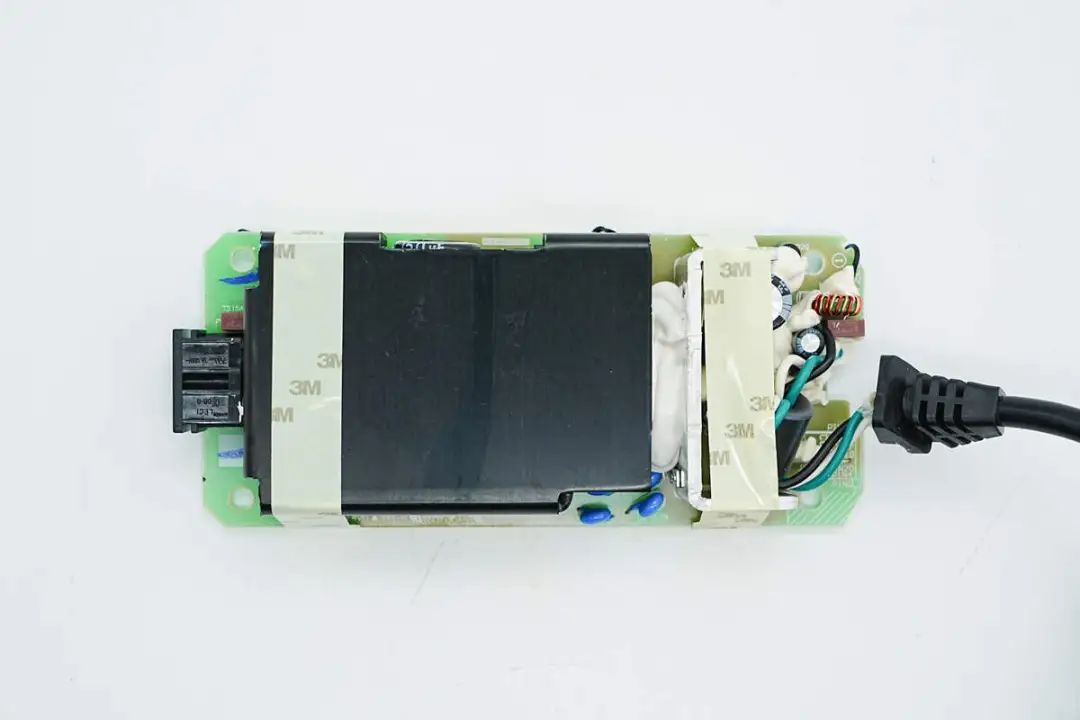

模块正面设有两块金属散热片，其中左侧一块表面喷涂特殊涂层提升散热效率。

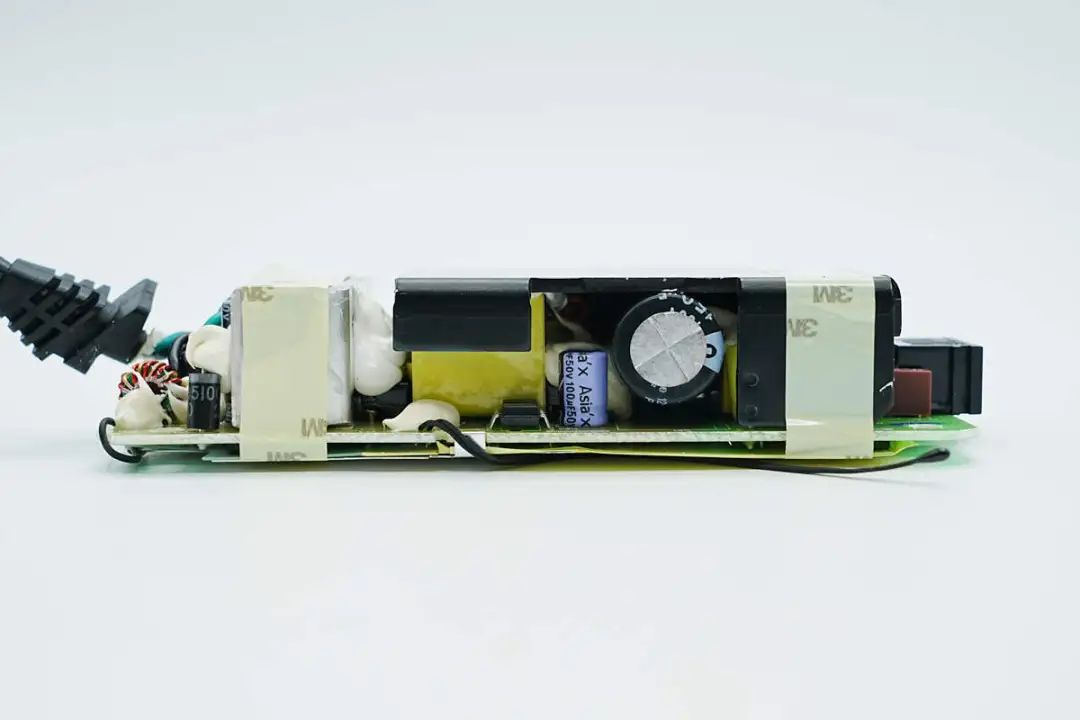

侧面焊接一颗热敏电阻进行温度监控。

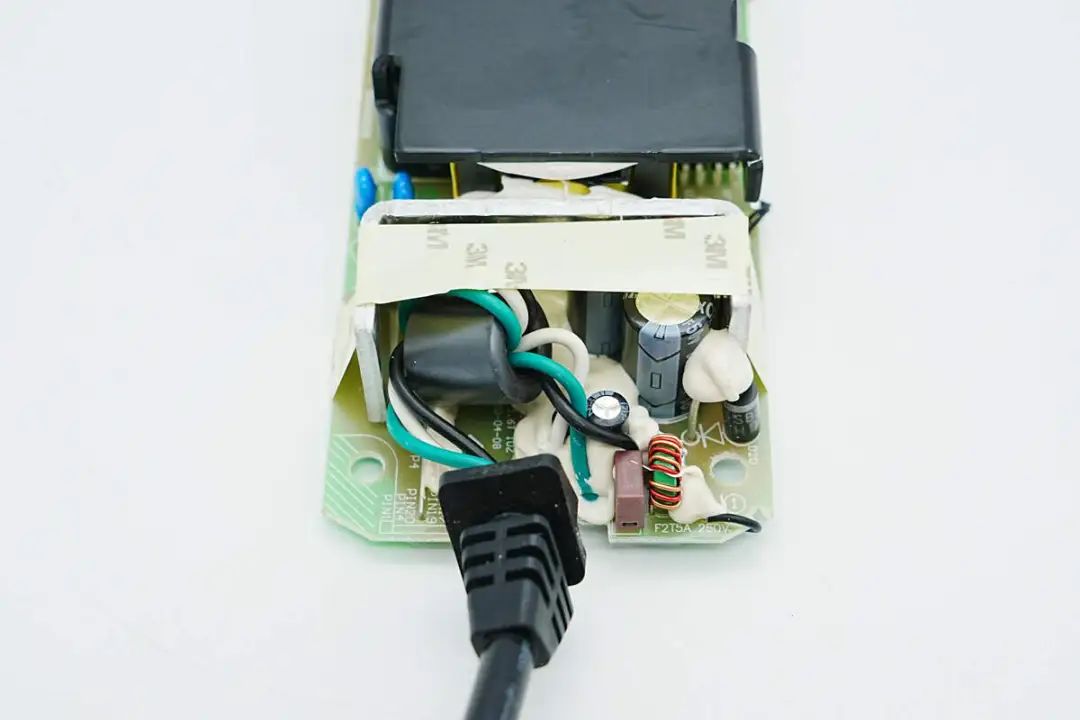

输出端导线缠绕磁环抗干扰，器件打胶加固。
黑色金属散热片覆盖区域的器件也打胶加固。

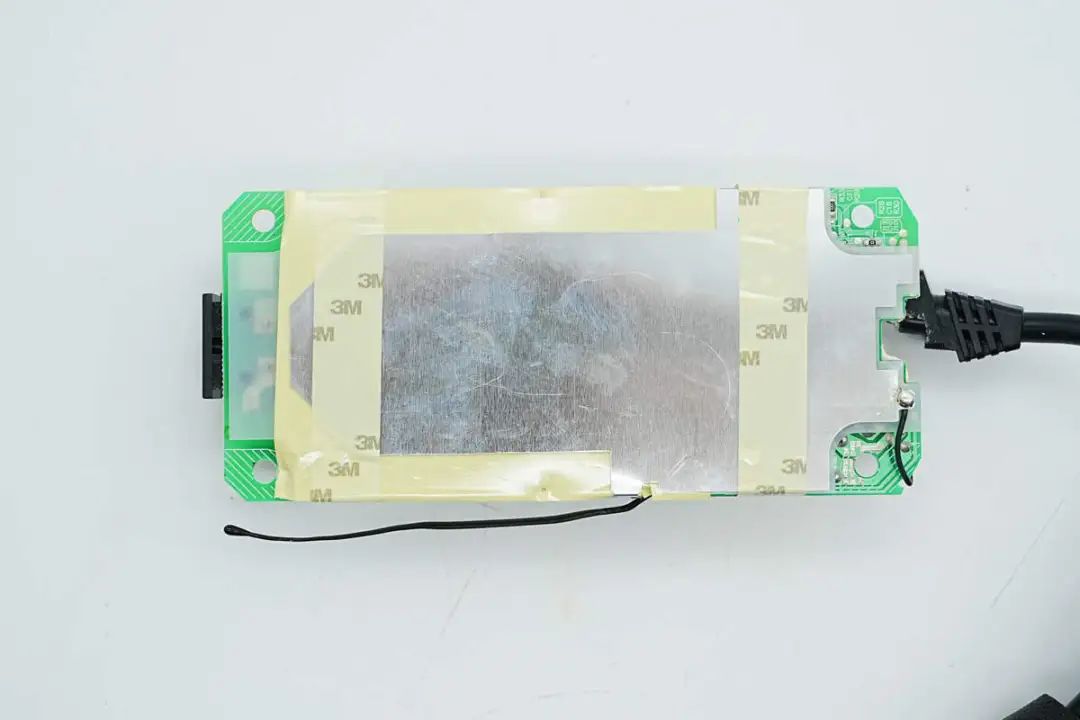

背面也覆盖金属散热板，同时缠绕绝缘胶带。

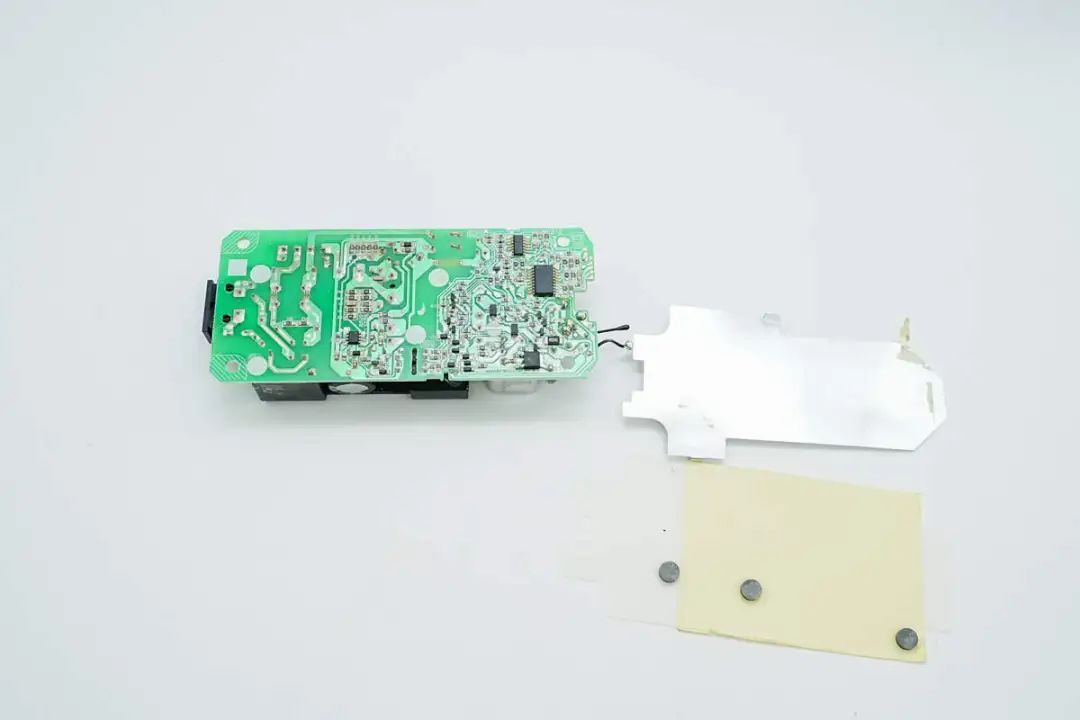

在金属板和PCB板之间设有塑料板进行隔离绝缘，同时金属板焊接导线连接PCB板。

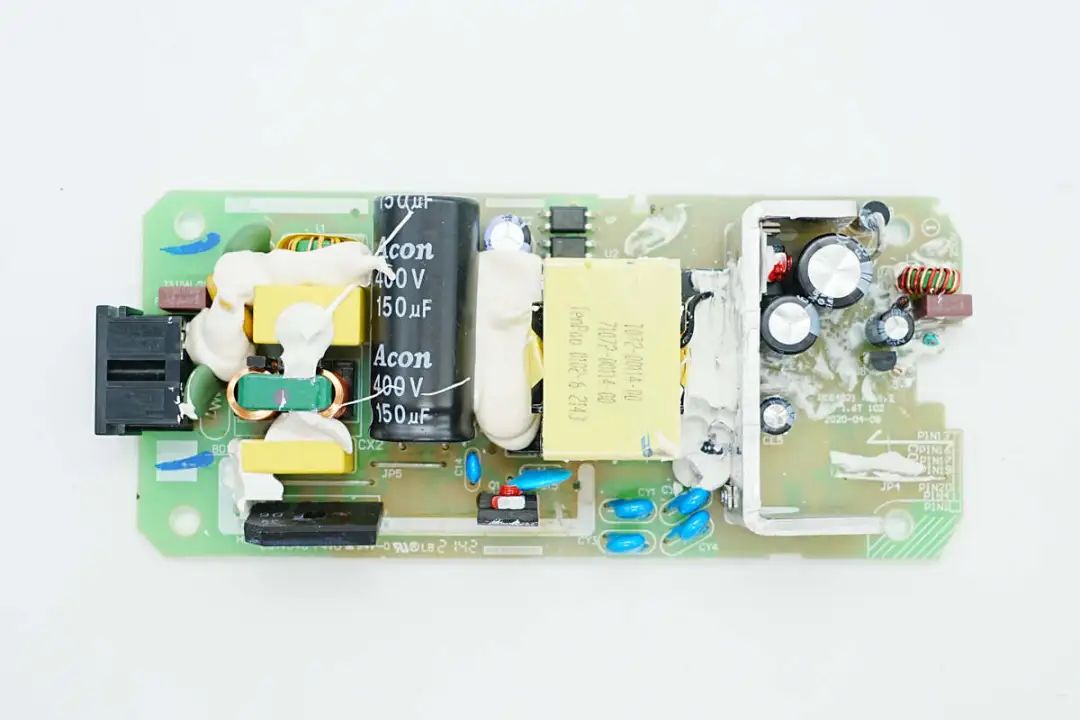

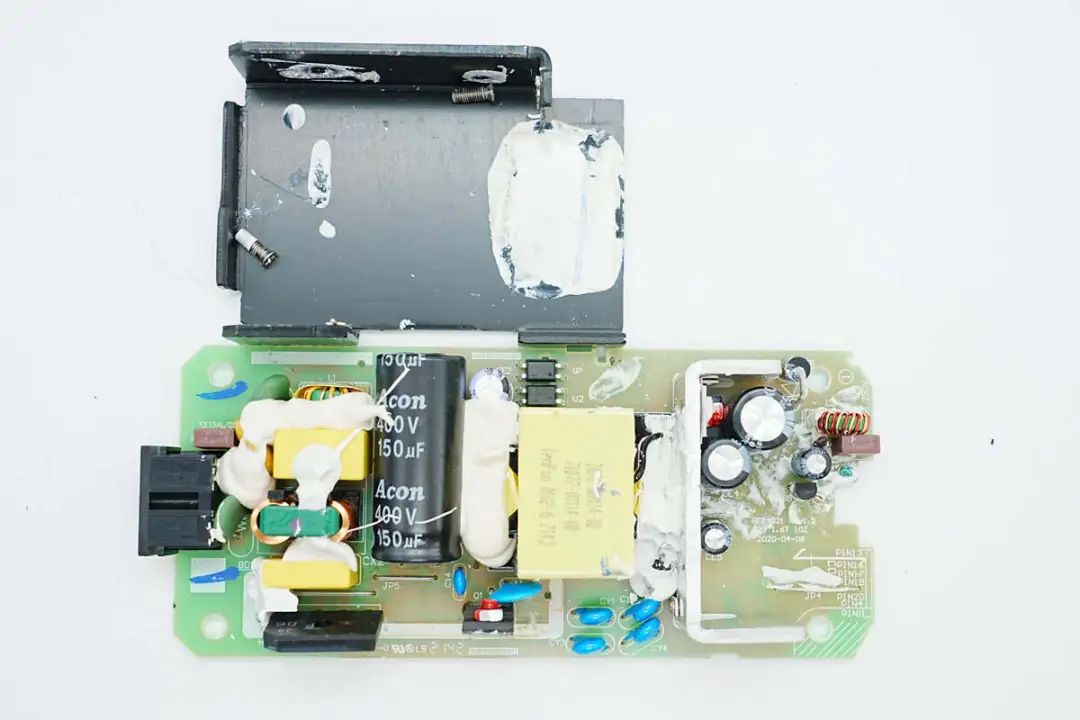

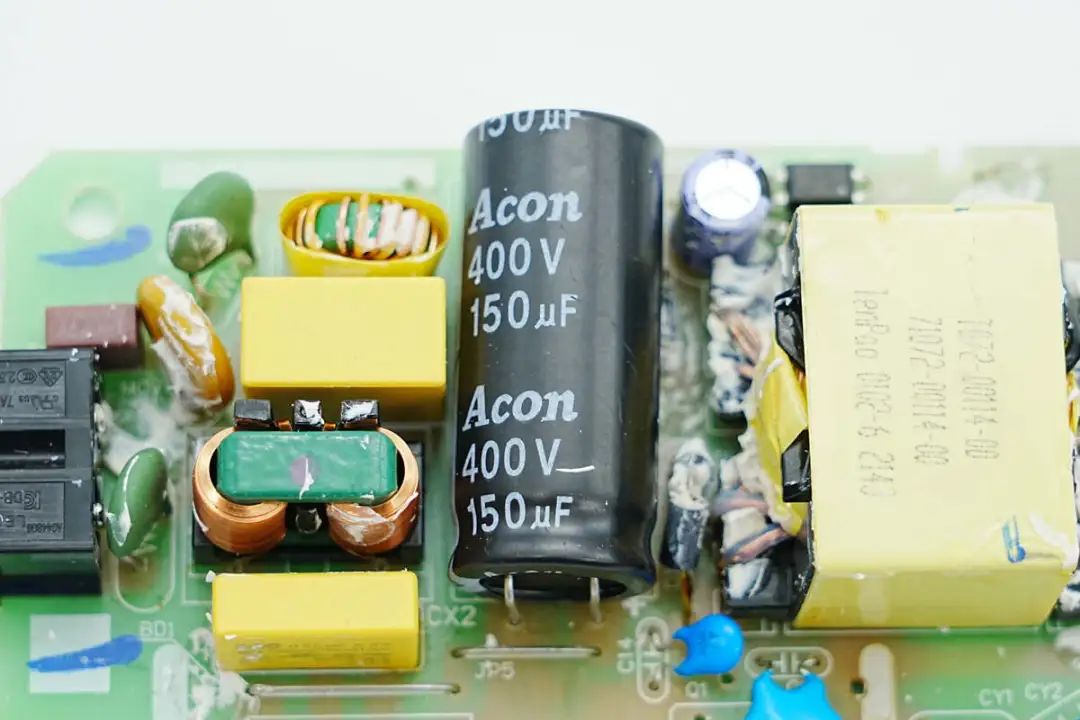

主板正面设有保险丝、共模电感、高压滤波电解电容、变压器等器件并打胶加固，整流桥、初级开关管、同步整流管等功率器件通过螺丝与散热片固定。

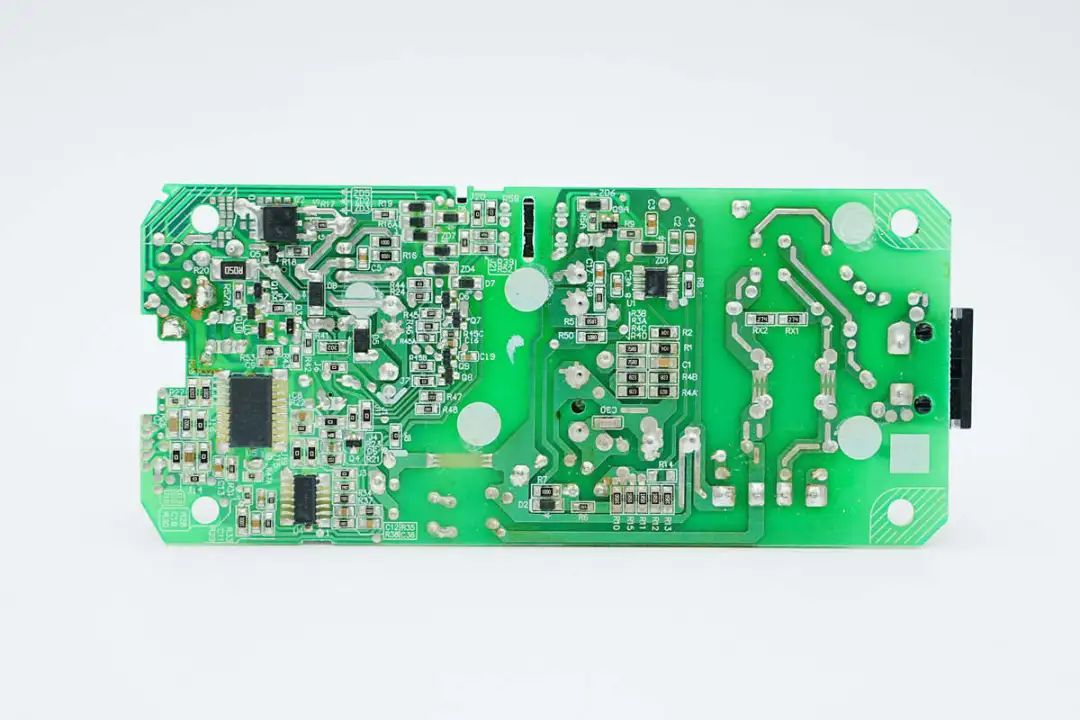

主板背面设有开关电源主控芯片、MCU、四运放以及VBUS开关管。

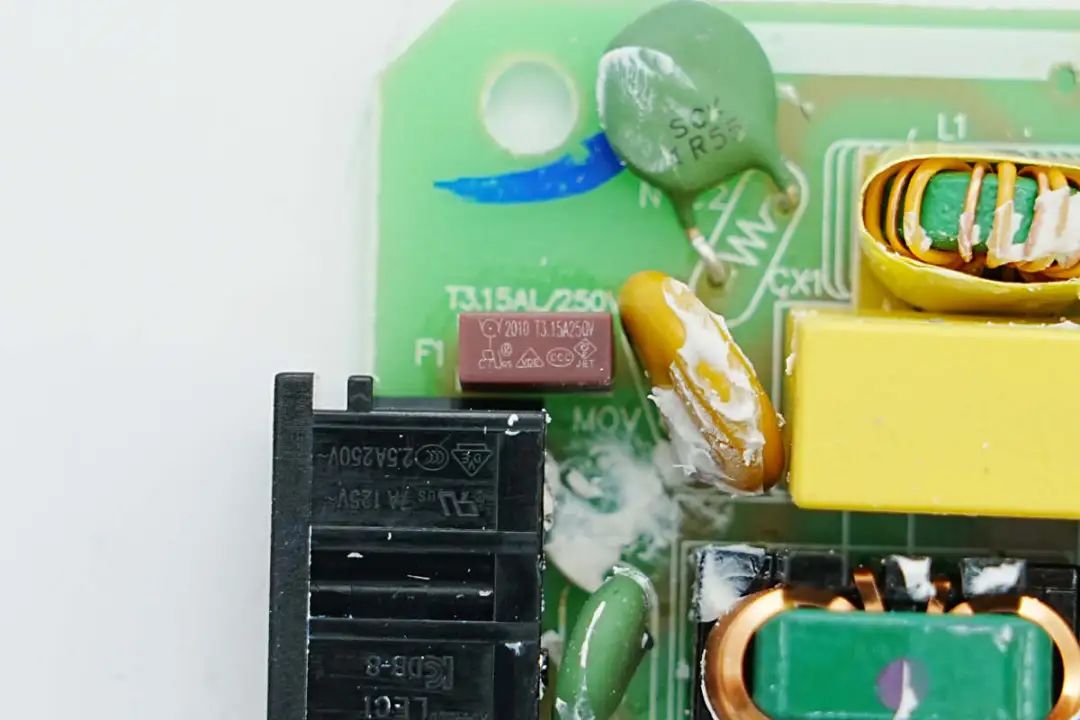

输入端延时保险丝来自华德电子，规格为3.15A250V。

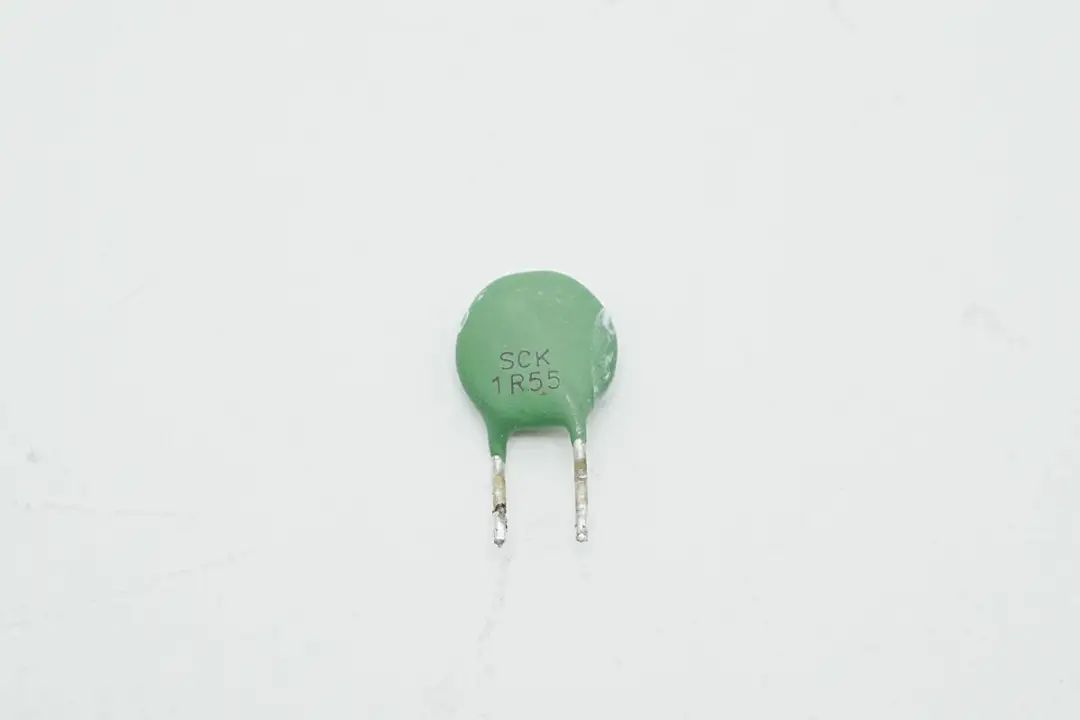

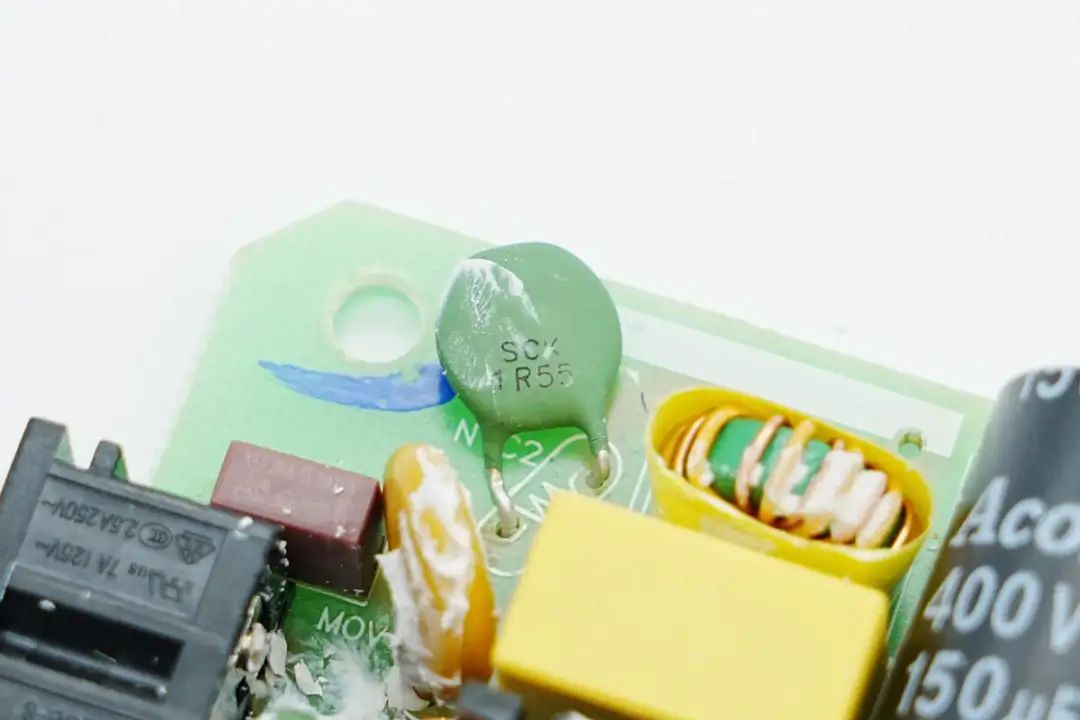

绿色NTC热敏电阻用于抑制上电浪涌电流。
另一颗NTC热敏电阻特写。

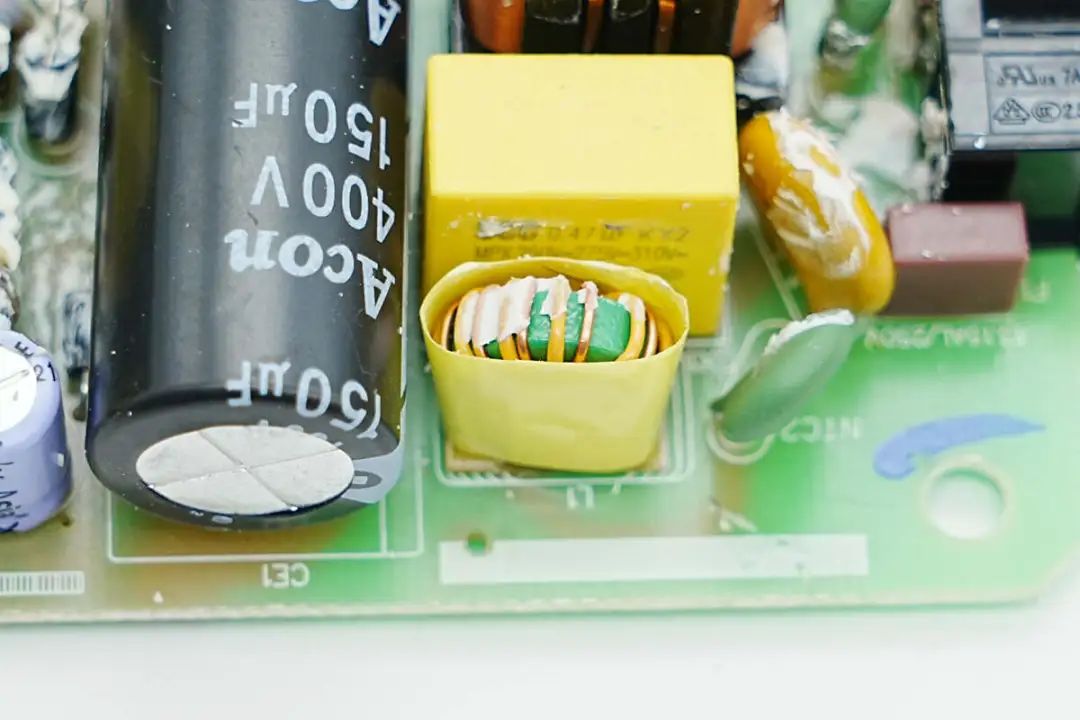

用于滤除EMI干扰的共模电感包裹绝缘胶带。

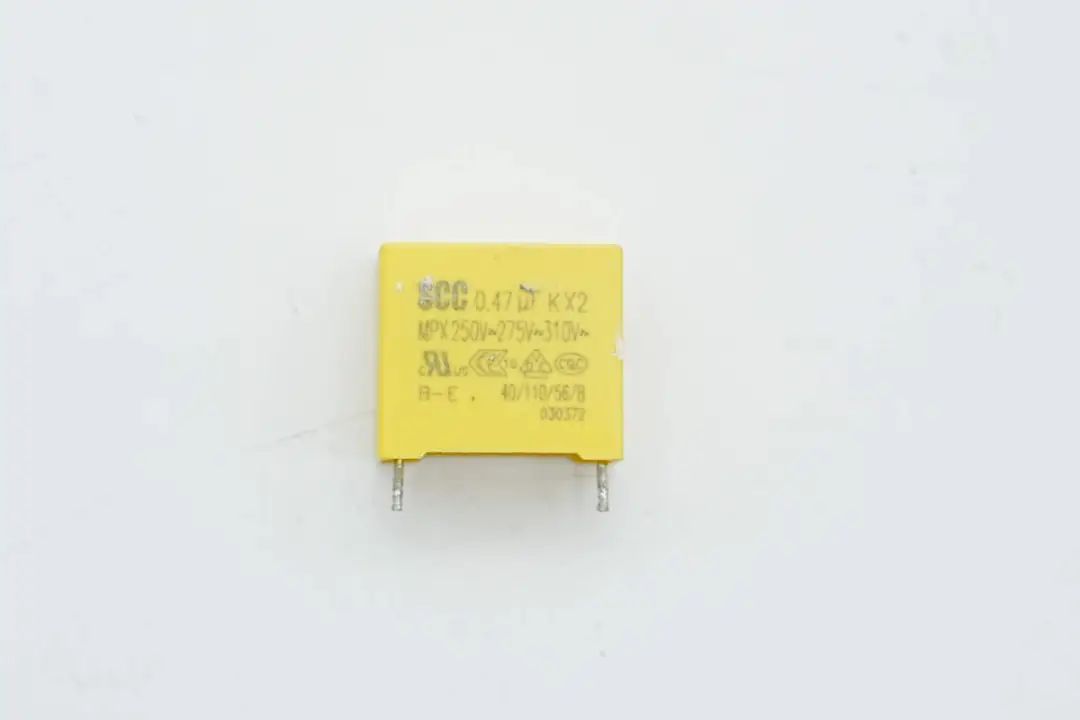

安规X2电容来自SCC实全电子，规格为0.47μF。

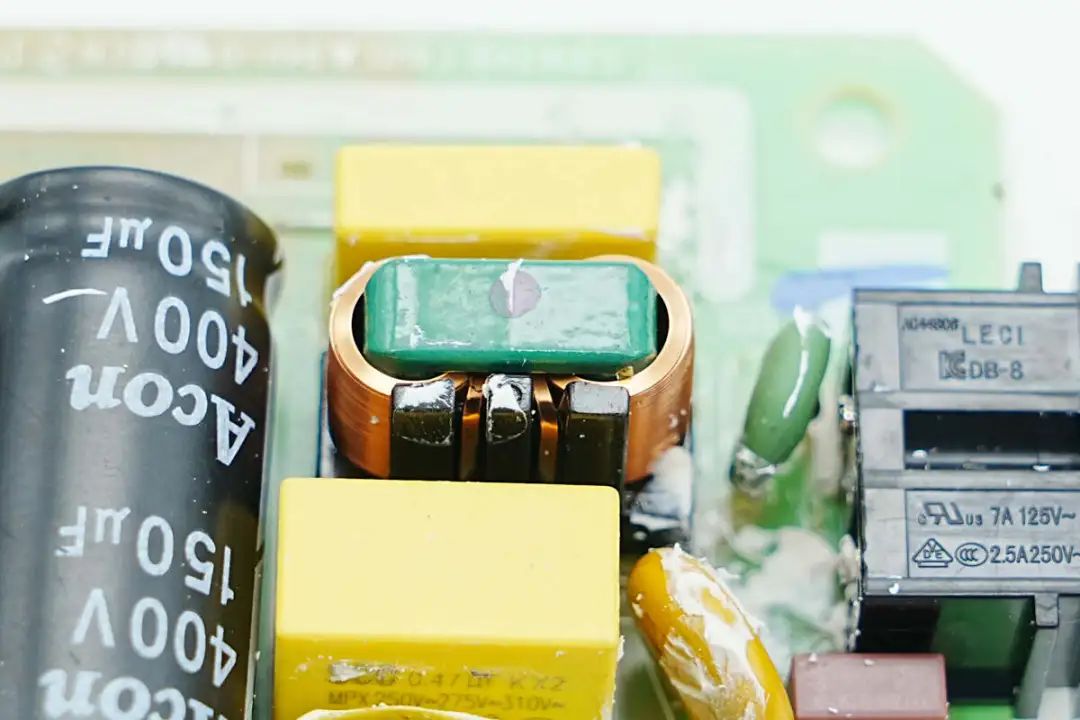

二级共模电感采用扁平铜带绕制。

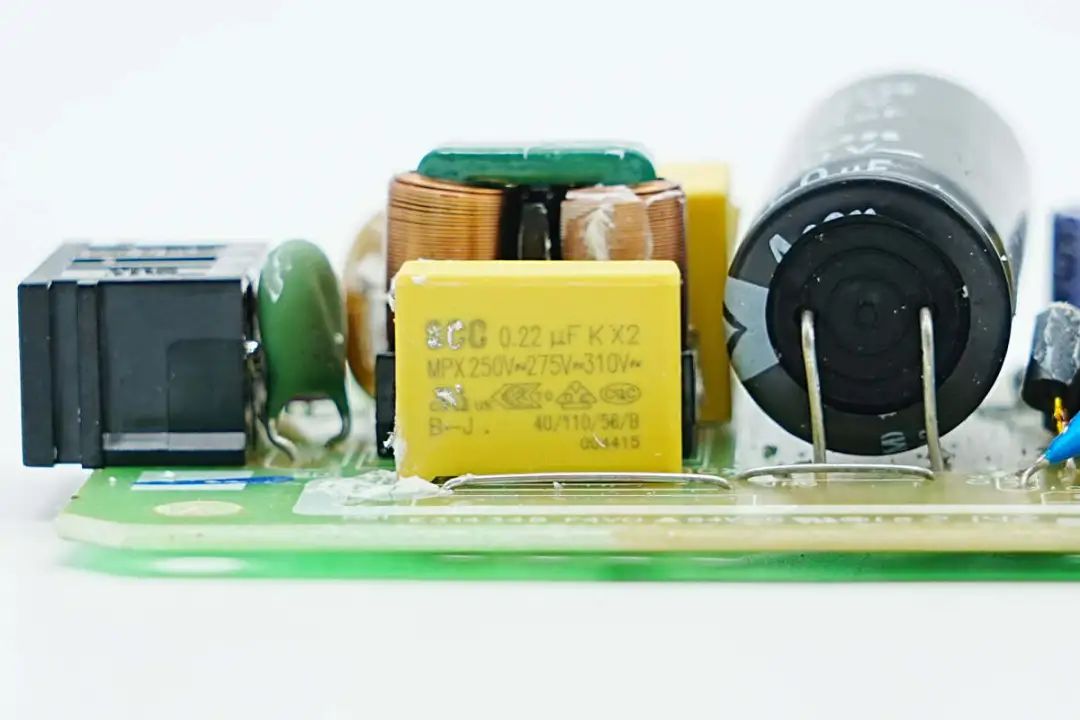

另一颗安规X2电容也是来自SCC实全电子，规格为0.22μF。

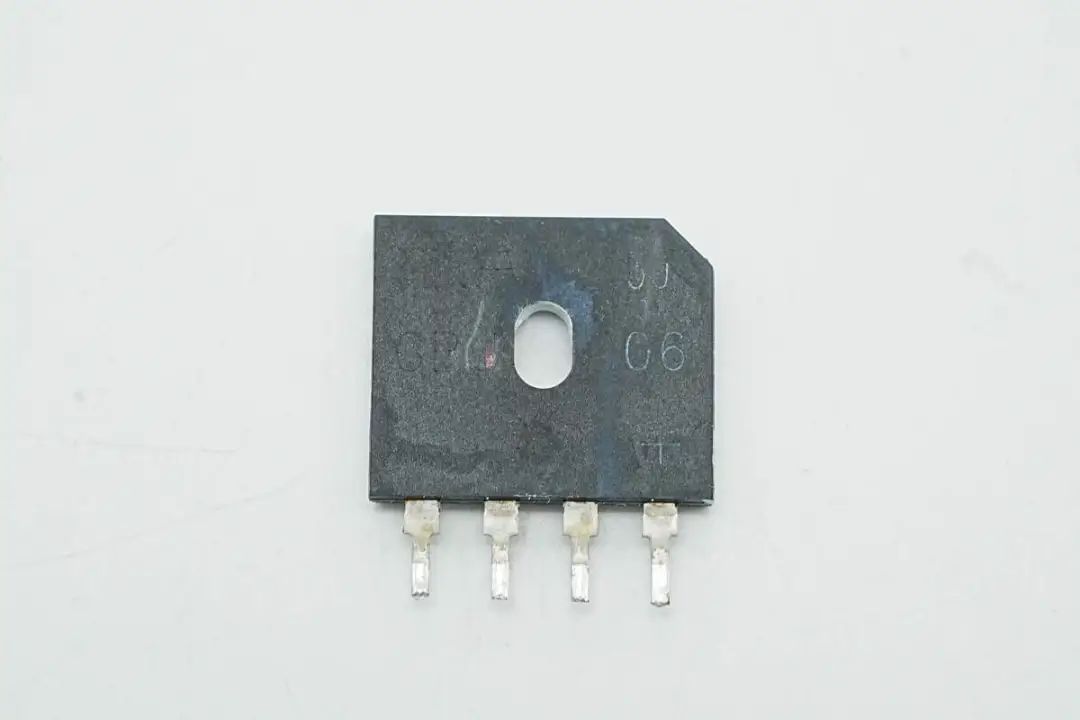

整流桥型号GBU406，规格为4A 600V。
高压滤波电解电容来自Acon新中元，规格为400V150μF。
初级主控芯片来自昂宝，型号OB5269，是一颗高度集成的电流模式PWM控制器，内部集成高压启动，软启动功能。扩展的突发模式可提升能效并降低待机功耗。芯片开关频率固定为65KHz，具备供电欠压闭锁，逐周期过电流保护，过载保护，过热保护和供电过电压保护。

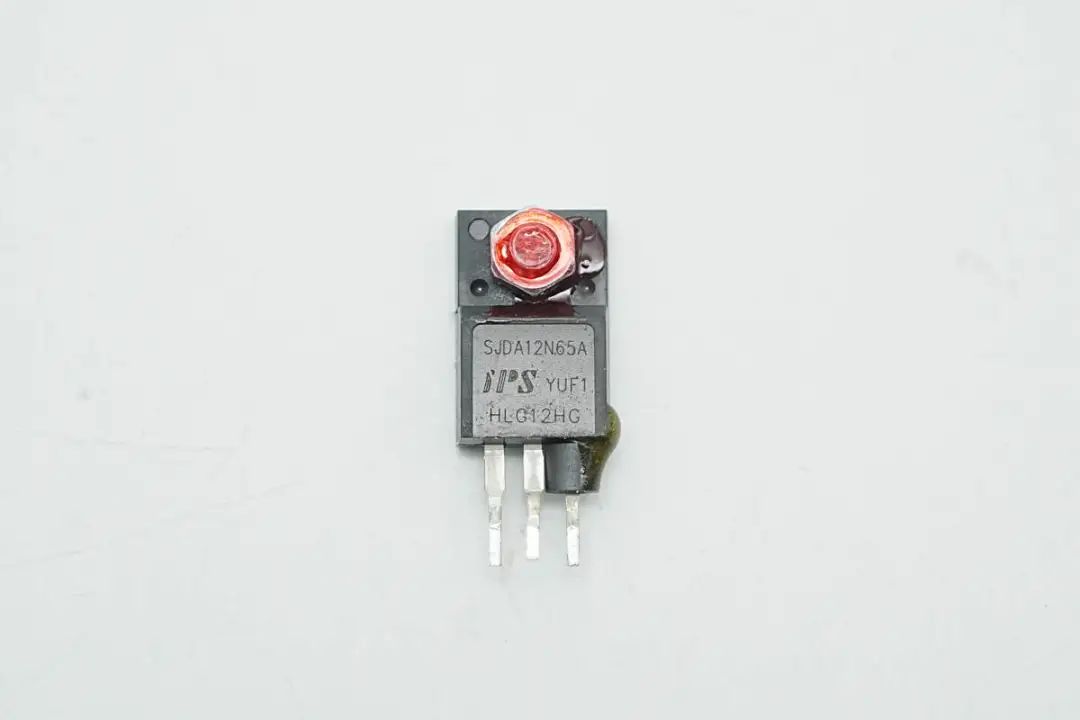

初级开关管来自华润微，丝印SJDA12N65A。

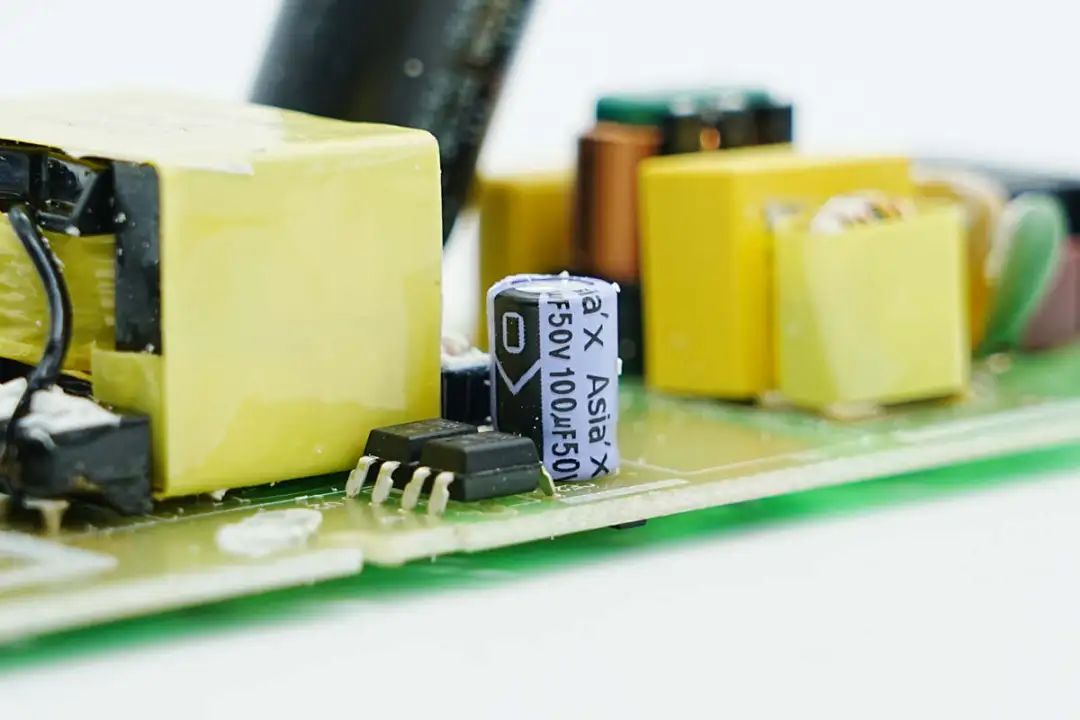

主控芯片供电电容规格为50V100μF。

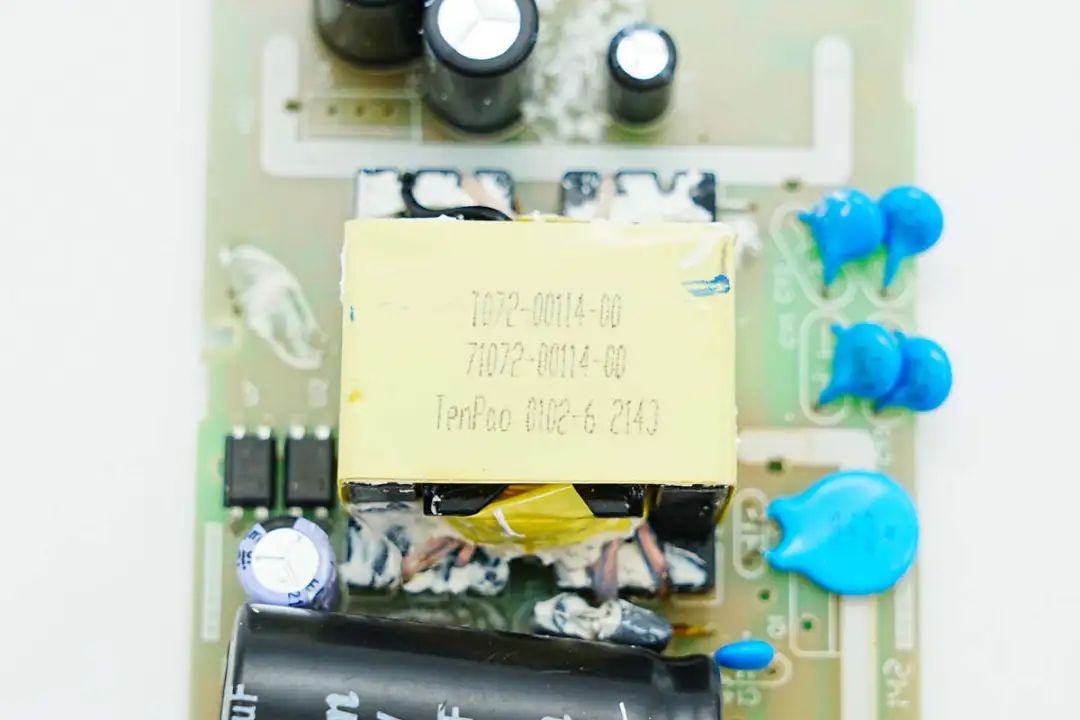

变压器特写。
1kV高压陶瓷电容特写。

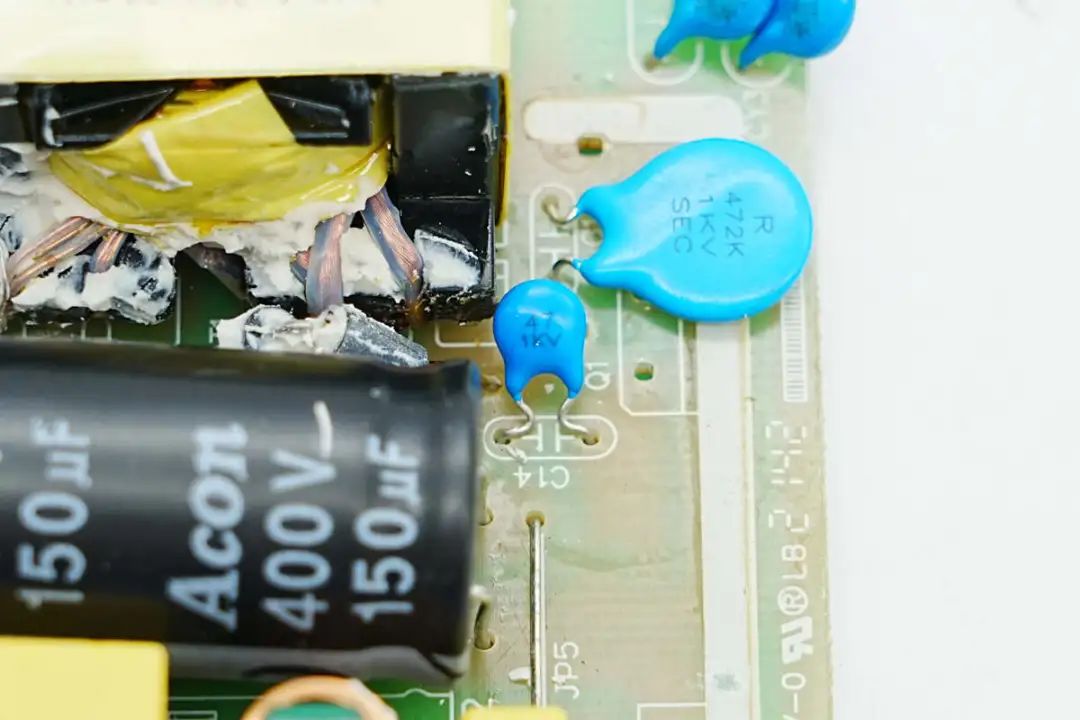

另一颗高压陶瓷电容来自SEC成功工业。

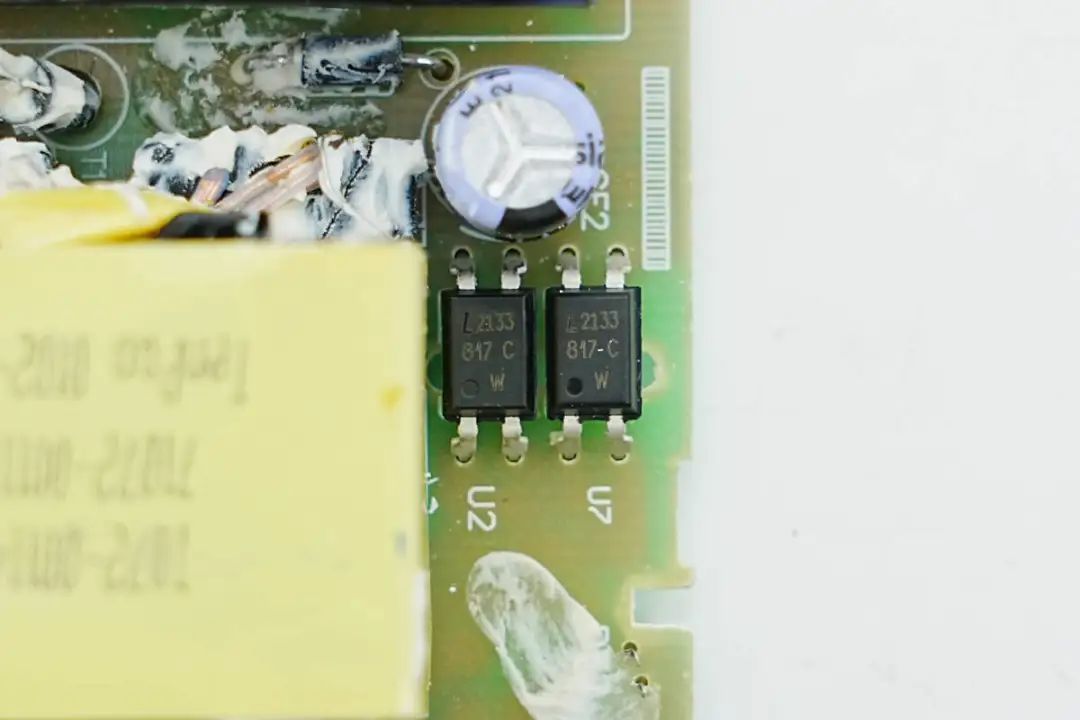

两颗817 C光耦用于输出电压反馈和保护功能。

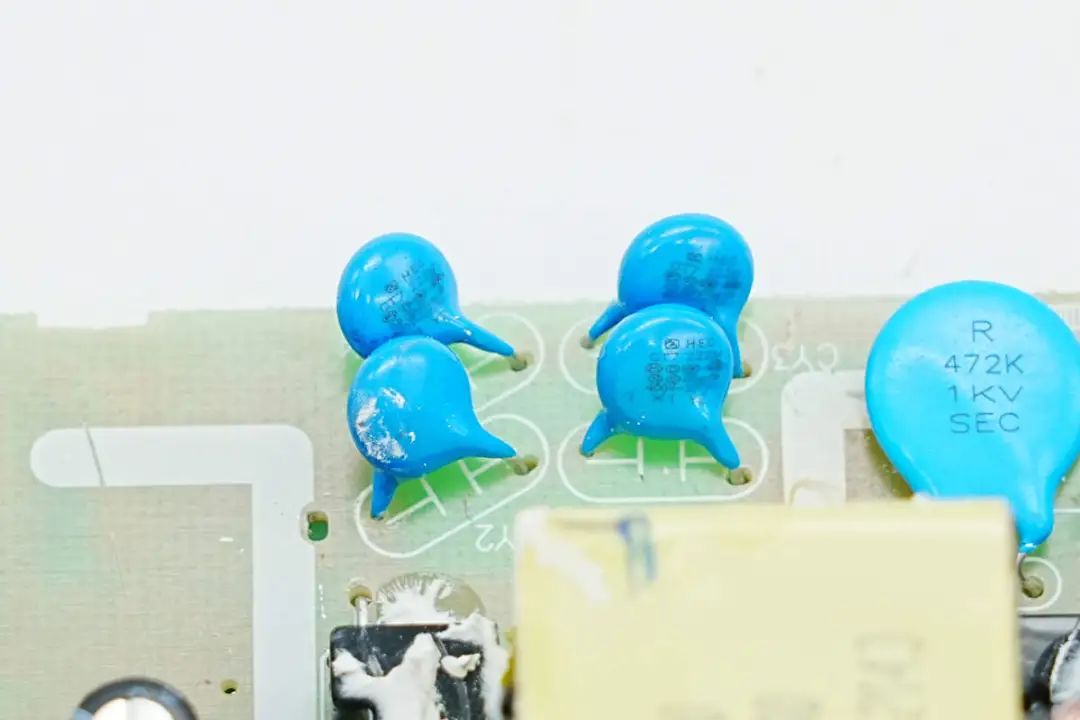

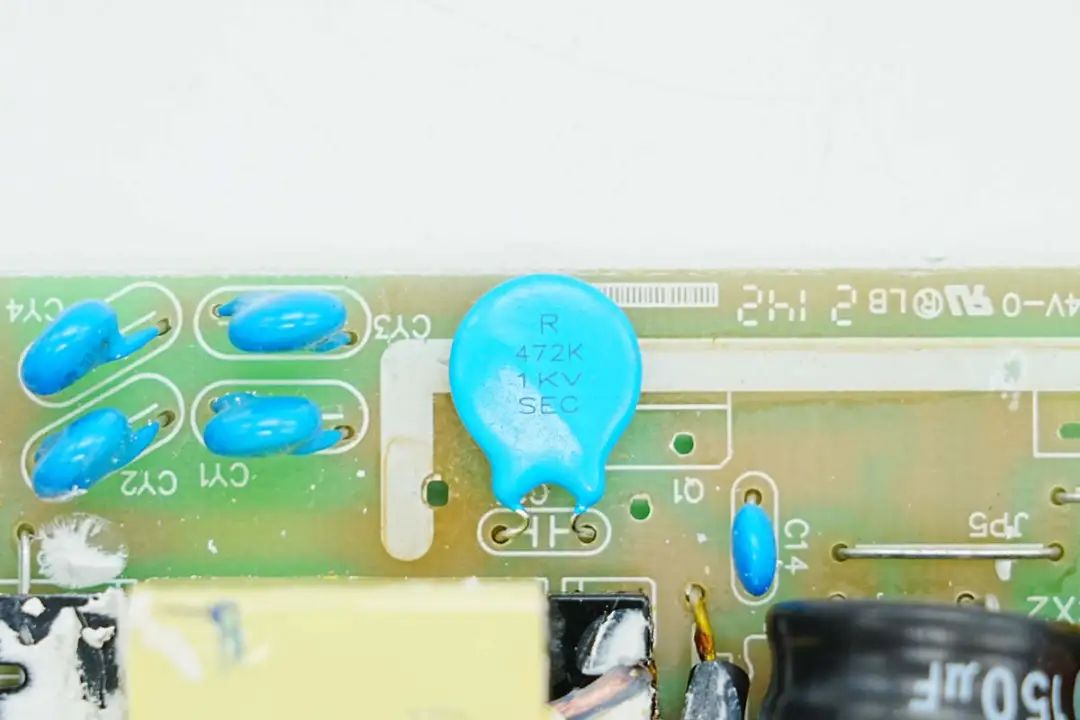

四颗蓝色Y电容来自HEC皓华电子，两两串联提升耐压等级。

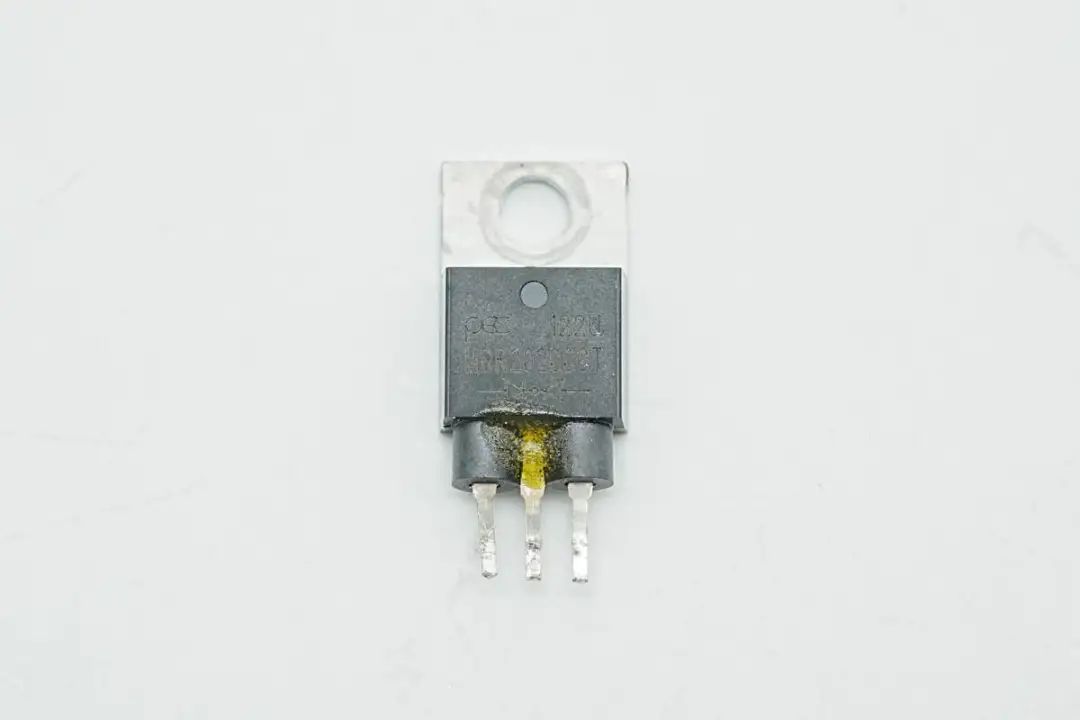

肖特基整流管型号MBR20200CT，规格为20A 200V，采用TO-220AB封装。

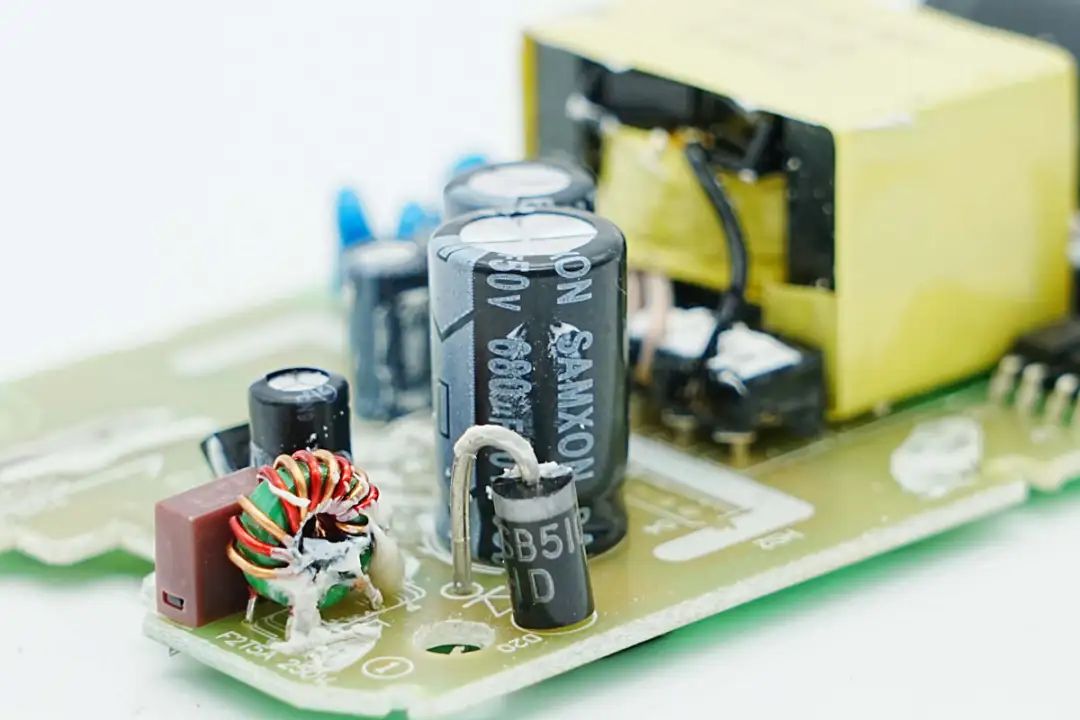

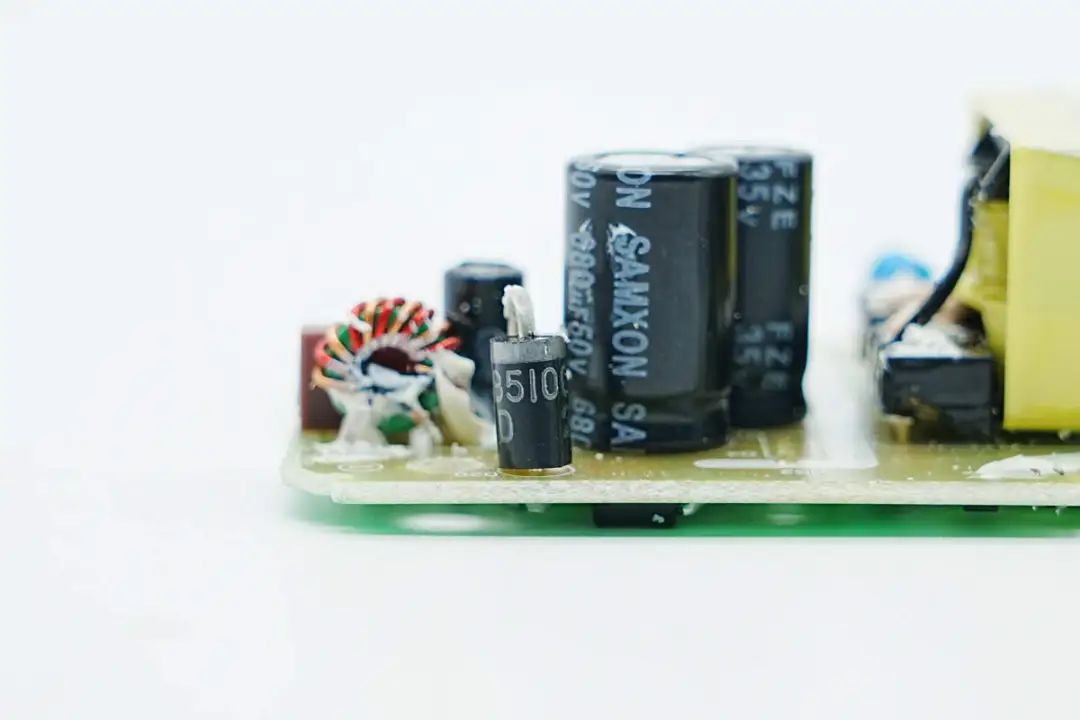

输出滤波电容来自SAMXON万裕，规格为50V680μF。

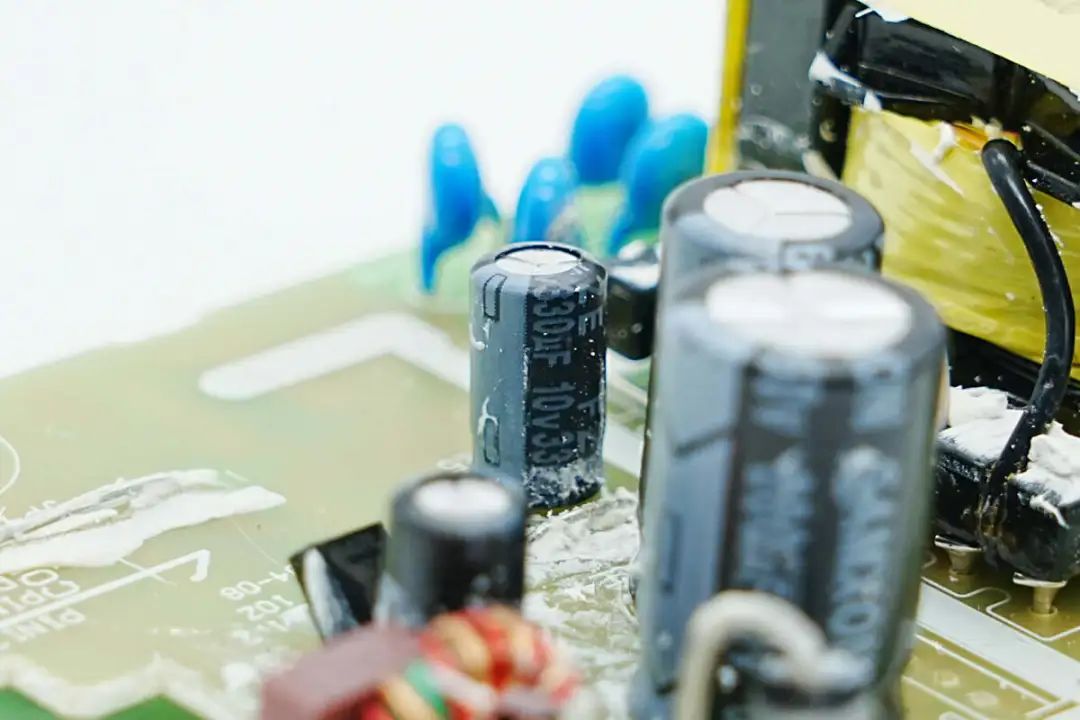

另外三颗滤波电容均来自FOAI法拉电子，为FZE系列产品。

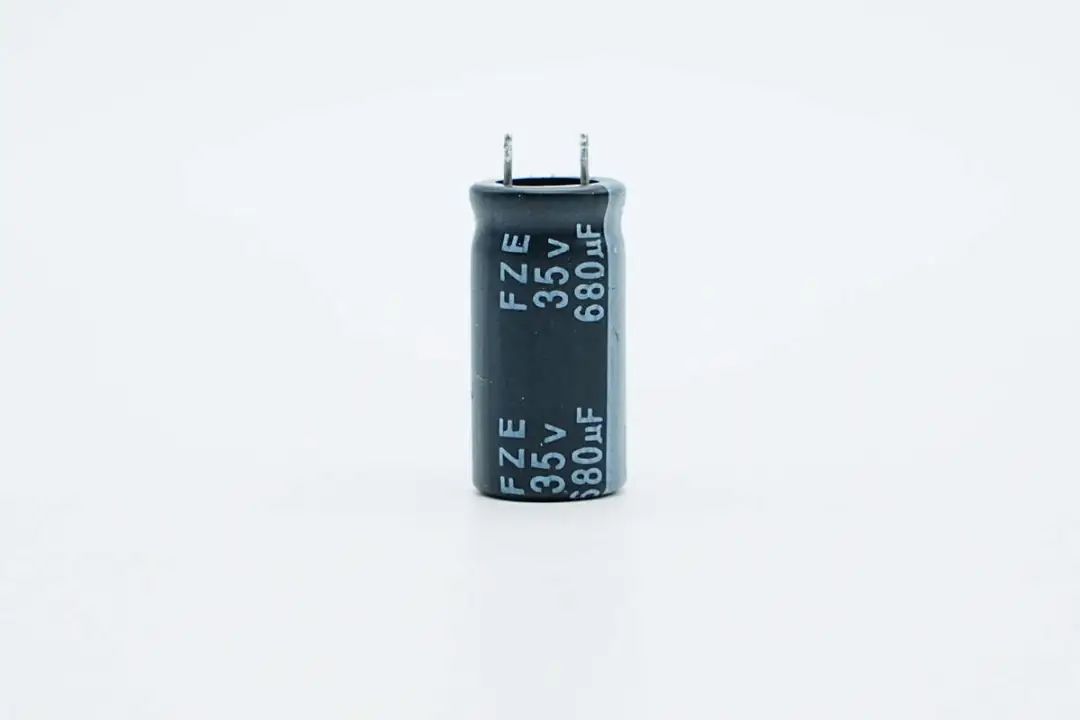

大的规格为35V680μF。

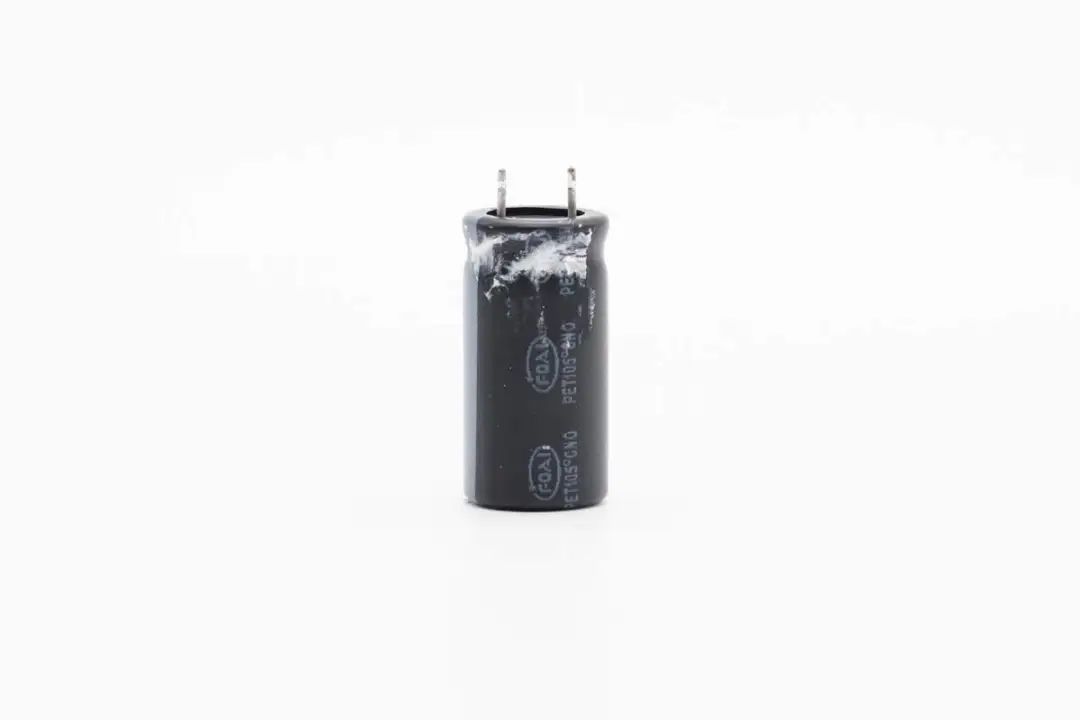

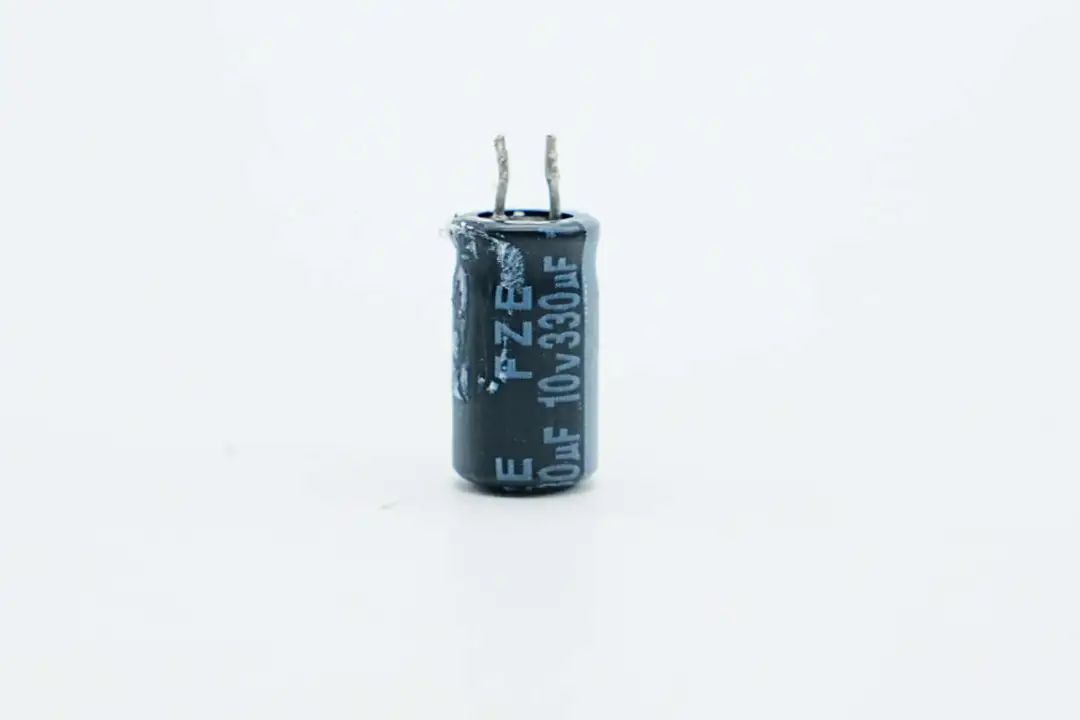

小的规格为10V330μF。
另一颗小的规格也是10V330μF。

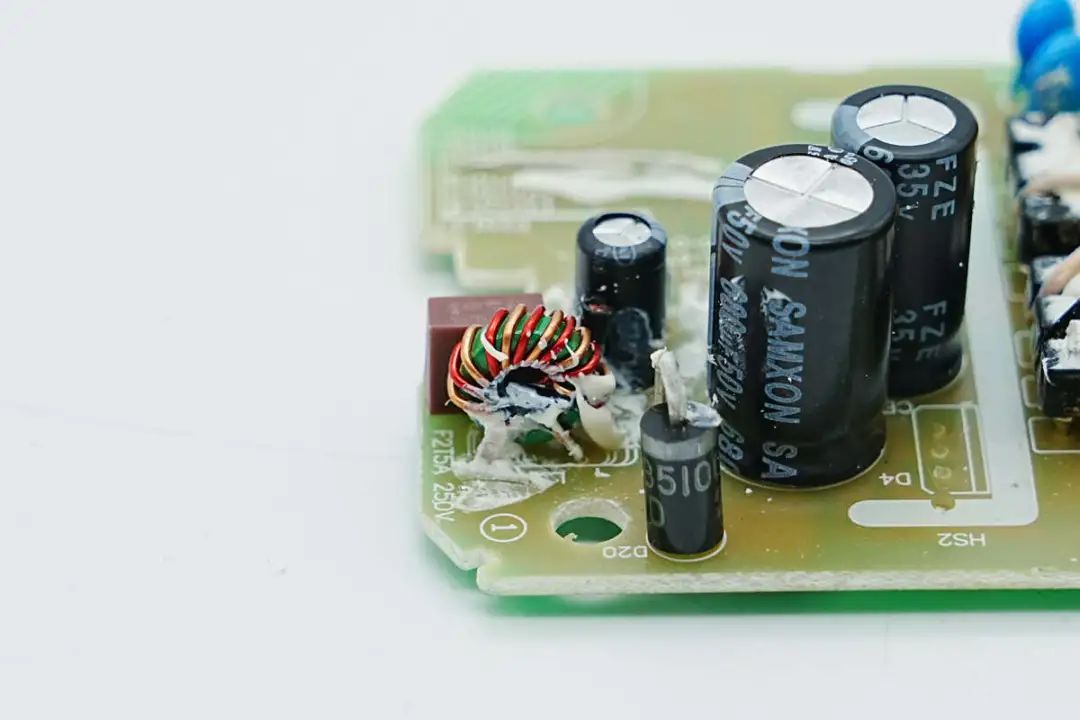

滤波电感特写。
此外设有一颗二极管。

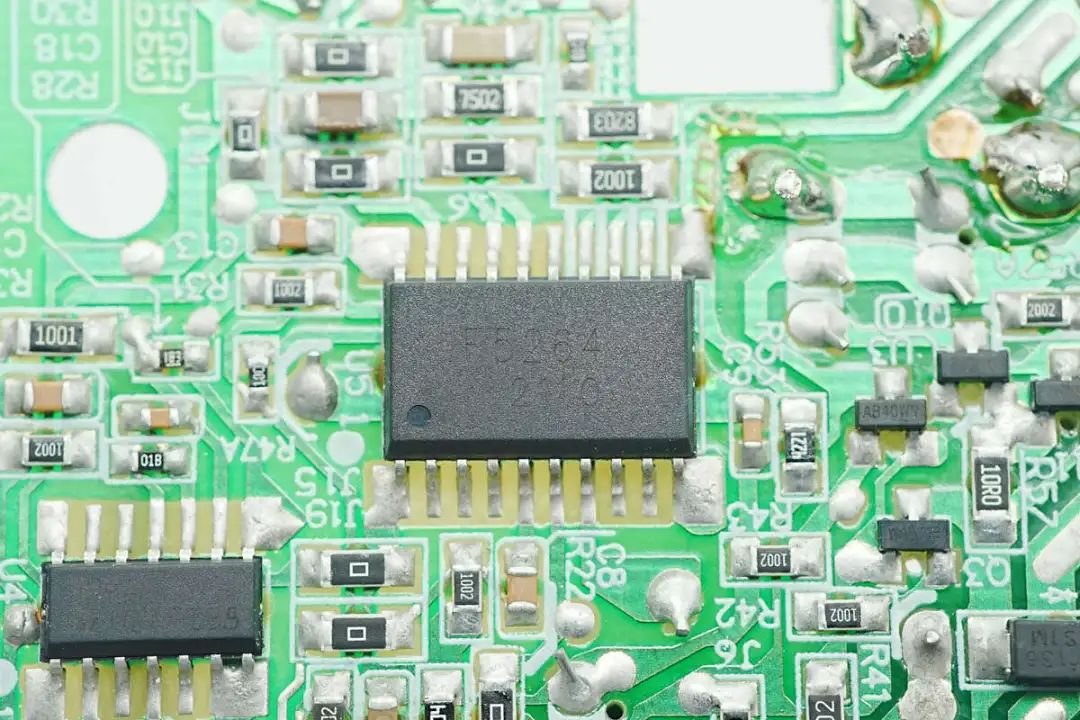

MCU丝印F5264，用于充电控制。

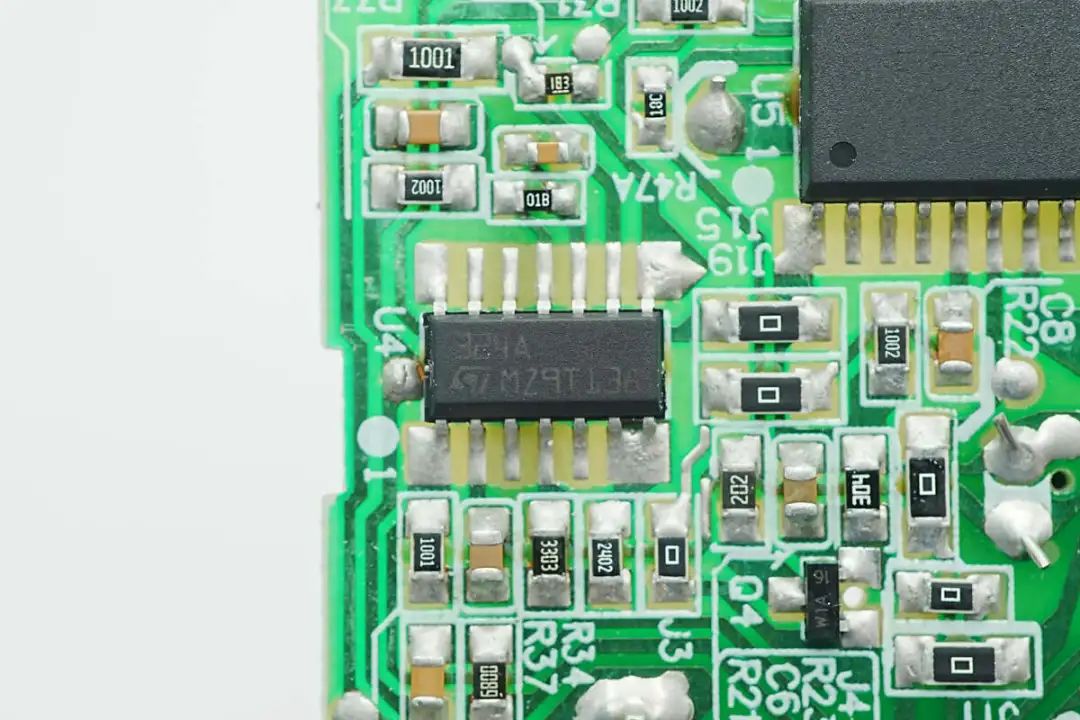

来自ST意法半导体的LM324A四运放用于恒压恒流控制，采用SO14封装。

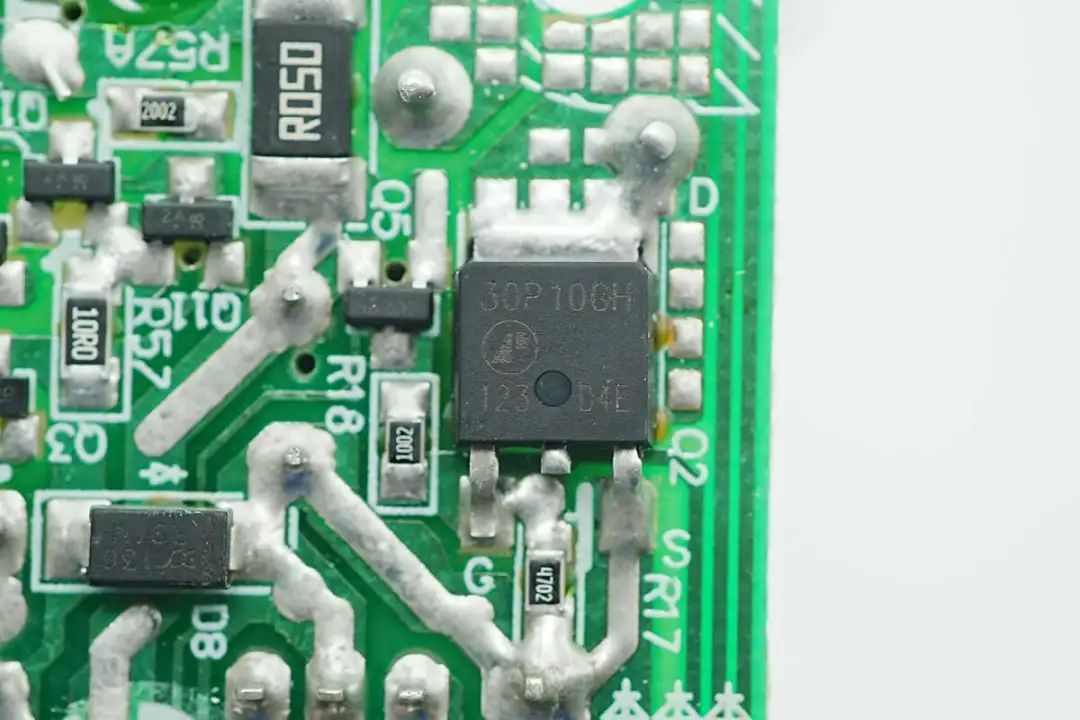

VBUS开关管来自APEC富鼎先进，型号AP30P10GH，PMOS，耐压-100V，导阻80mΩ，采用TO-252(H)封装。

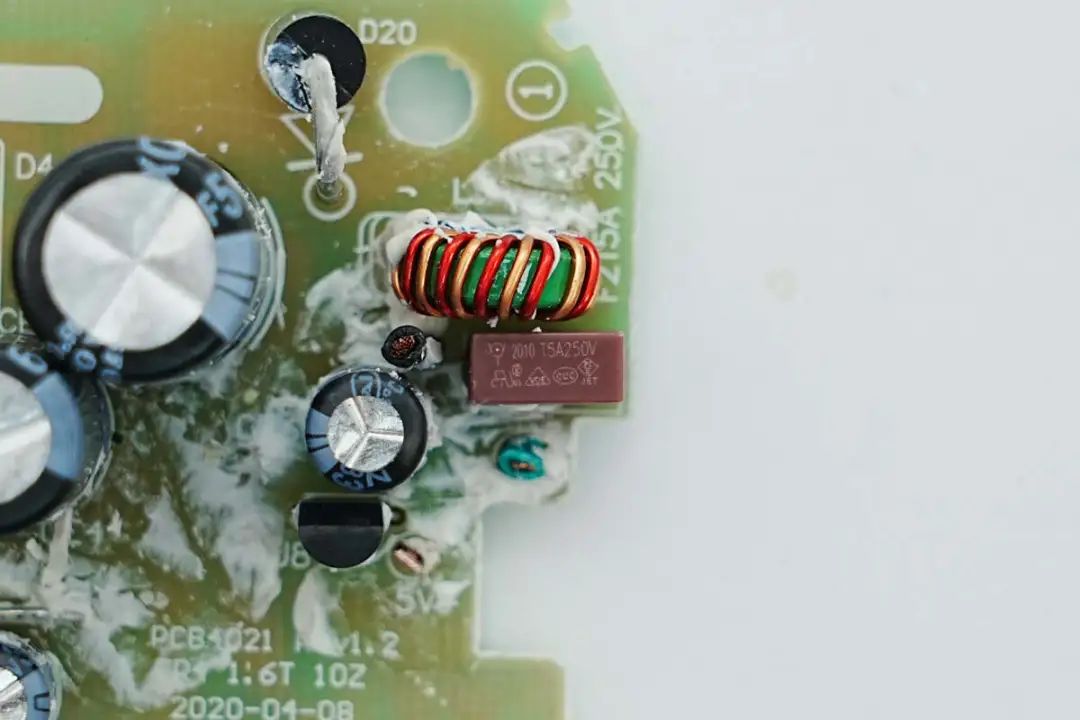

输出端保险丝也是来自华德，规格为5A250V。

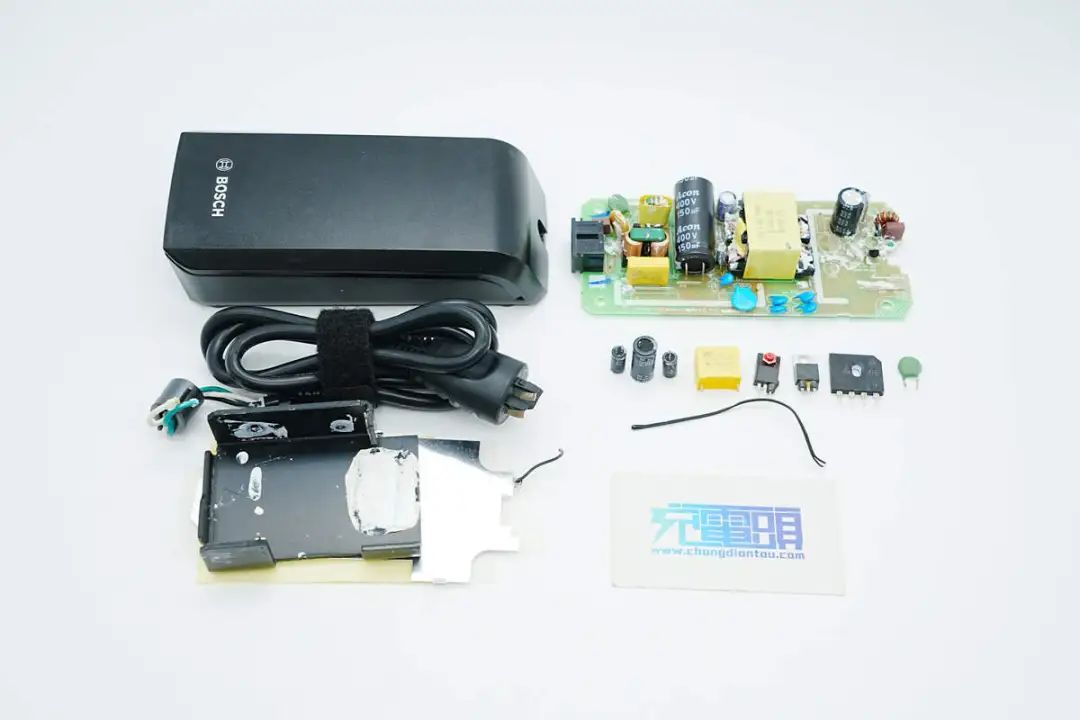

全部拆解一览，来张全家福。
充电头网拆解总结

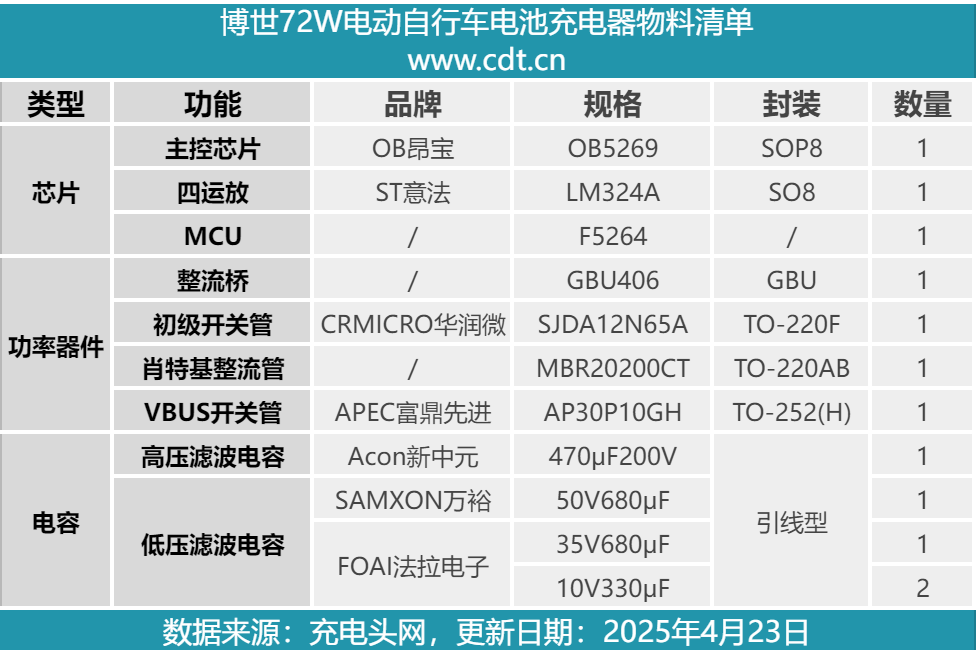

最后附上博世72W电动自行车电池充电器的核心器件清单，方便大家查阅。
博世72W电动自行车电池充电器采用PC阻燃材质黑色塑料外壳，输入端为线体分离设计，配备的是欧规插头，用户也可根据使用需求进行更换，拥有一定的灵活度。充电器支持36V2A 72W输出，通过了CE认证。
充电头网通过拆解了解到，充电器内部采用昂宝OB5269主控搭配华润微初级开关管以及肖特基整流管实现开关电源功能。同时使用MCU和意法半导体LM324A四运放实现精准恒压恒流输出。PCBA模块器件打胶加固，同时配有大型散热片帮助散热。
