拆解报告:Tonino Lamborghini TLO16开放式耳机

2025-05-08 我爱音频网 阅读:
Tonino Lamborghini TLO16开放式耳机在外观设计方面,具有着非常突出的特征。充电盒采用了独特的圆角三角形设计,通过橙色柔软皮革外壳,搭配金属质感的座舱,呈现出低调奢华的风格。


随着耳机使用时长的不断增加,用户对佩戴舒适性的要求日益提升,这也推动了不入耳的OWS开放式耳机的大范围普及。目前,OWS开放式耳机主要包括了以韶音小米为代表的耳挂式耳机,以华为BOSE为代表的耳夹式耳机两种主要形态,它们各具特色,能够满足不同用户的使用需求,为用户带来持久舒适的佩戴体验。x0qednc

此次将要拆解的是一款采用了耳挂式设计的开放式耳机——Tonino Lamborghini TLO16。其在外观上融合了超跑兰博基尼的设计元素,拥有着出色质感;在功能配置上,支持定传音技术,精准高效传声,减少漏音;支持双MIC降噪,提供清晰的通话交流;支持单次6小时,综合24小时的续航,满足日常使用需求。下面就来看看这款产品的详细拆解报告吧~x0qednc

一、Tonino Lamborghini TLO16开放式耳机开箱x0qednc

x0qednc

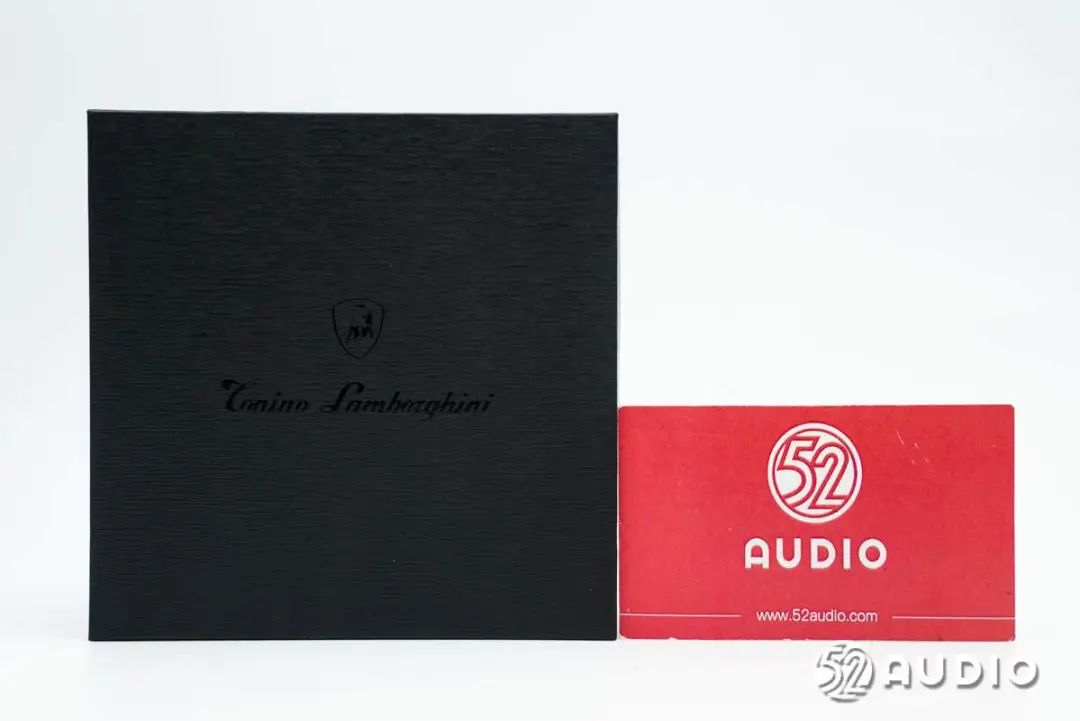

Tonino Lamborghini TLO16开放式耳机包装盒采用了沉稳的黑色配色,盒盖顶部设计有品牌LOGO。x0qednc

x0qednc

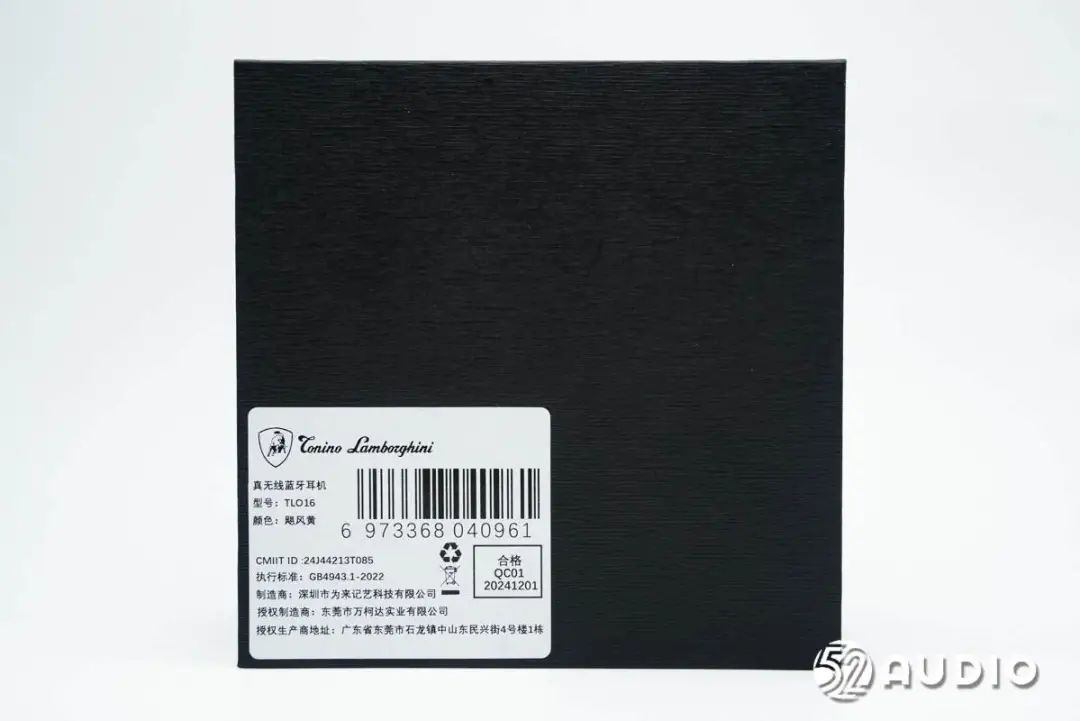

包装盒底部贴有产品标签,型号:TLO16,颜色:飓风黄,制造商:深圳市为来记艺科技有限公司,授权制造商:东莞市万柯达实业有限公司。x0qednc

x0qednc

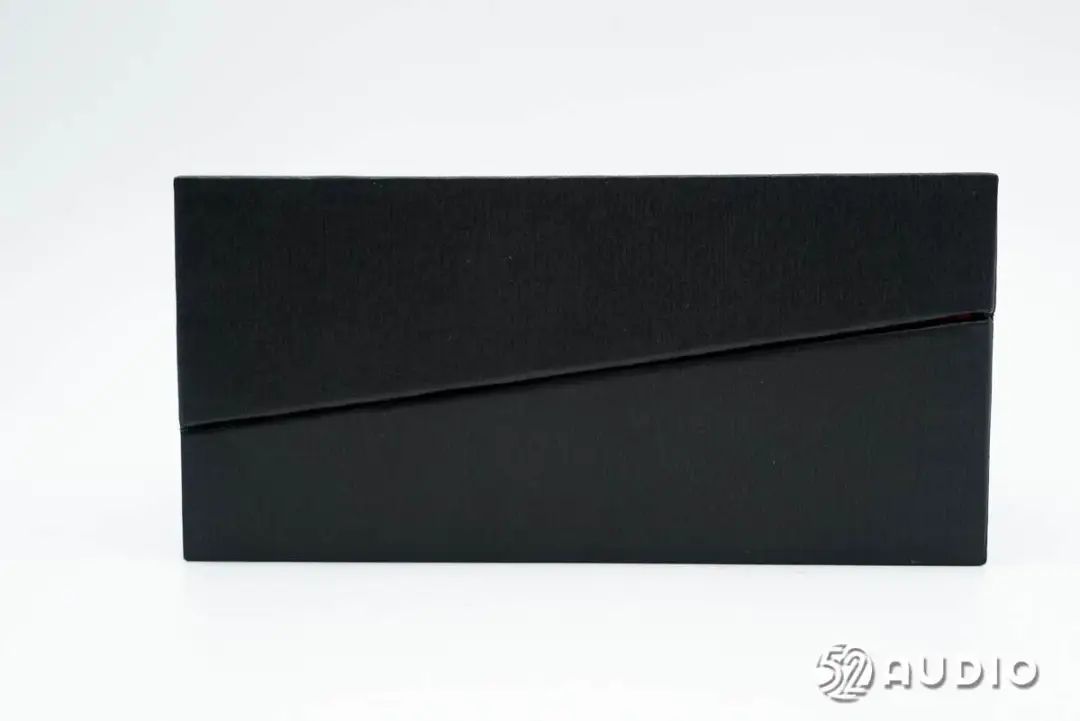

包装盒侧边外观一览,采用了类似首饰盒的翻盖式设计,更具质感。x0qednc

x0qednc

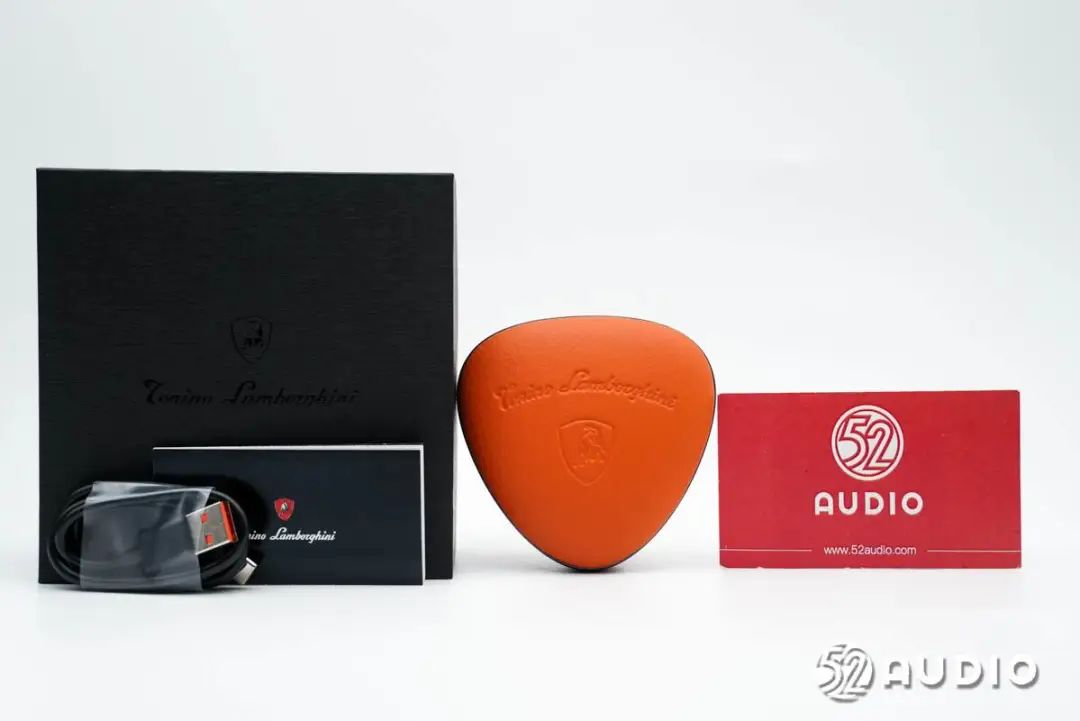

取出包装盒内内部所有物品,包括主机、充电线和使用说明书。x0qednc

x0qednc

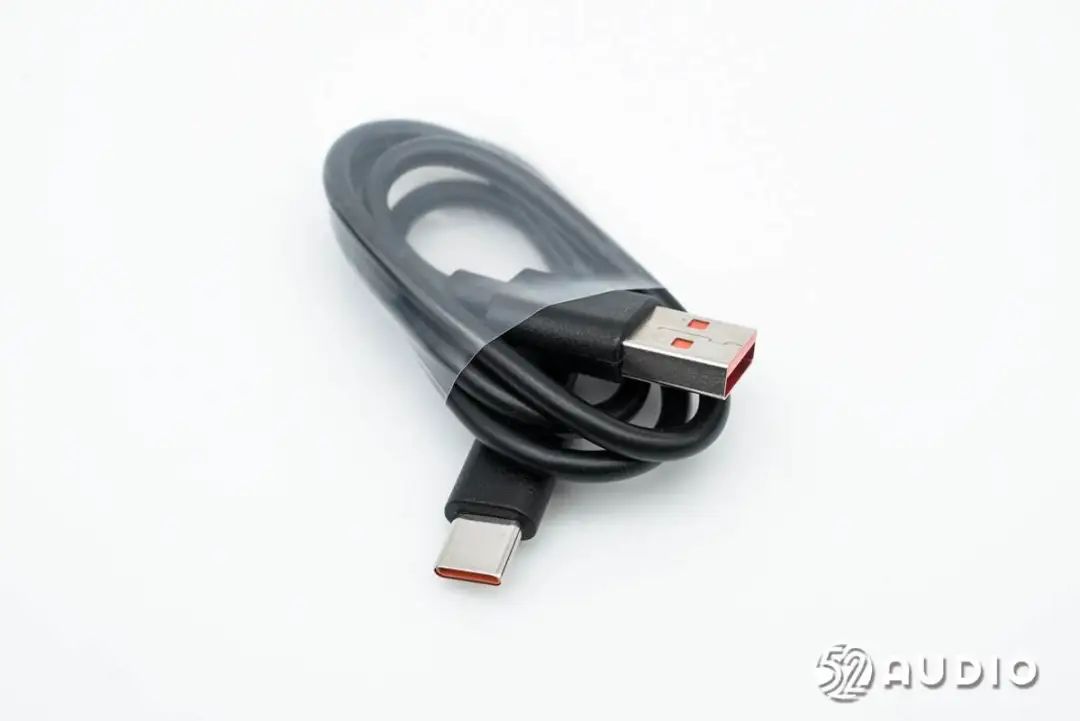

耳机充电线采用了USB-A to Type-C接口。x0qednc

x0qednc

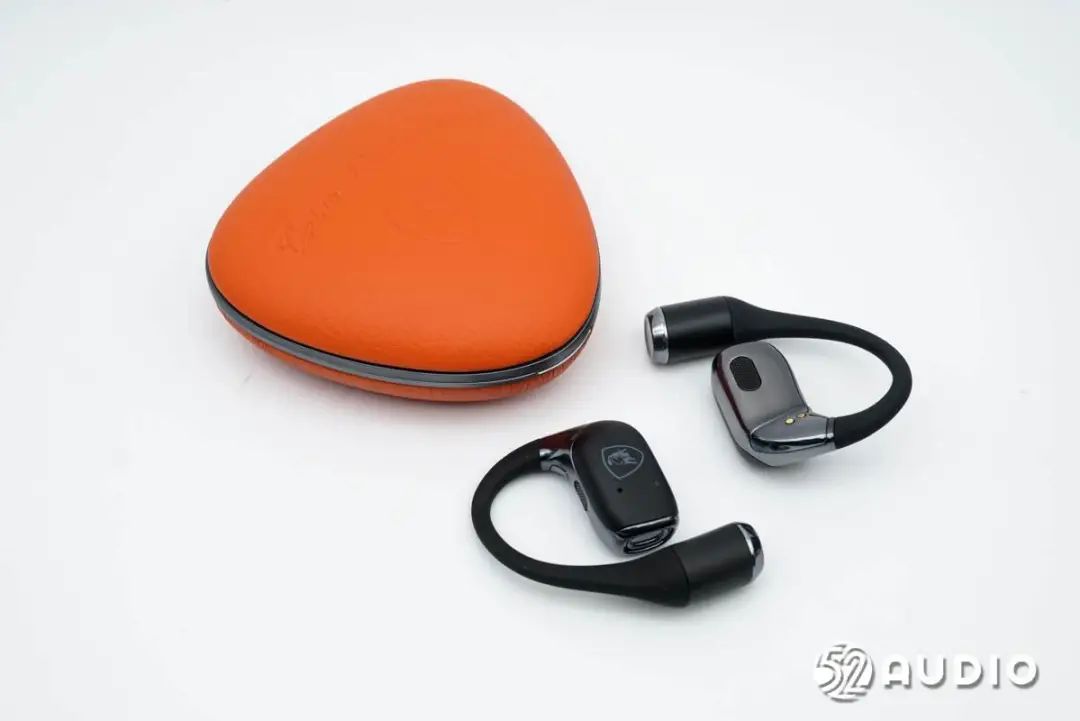

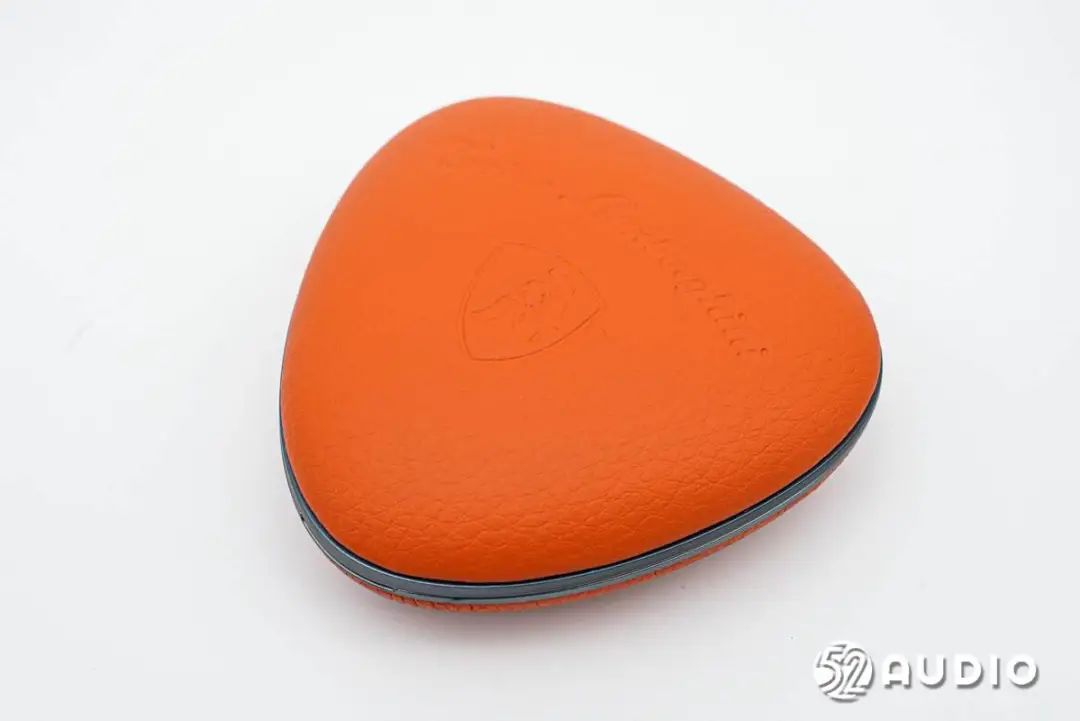

Tonino Lamborghini TLO16开放式耳机充电盒外观一览,采用了圆角三角形设计,皮革材质包裹,搭配类金属座舱结构,拥有着出色的质感。x0qednc

x0qednc

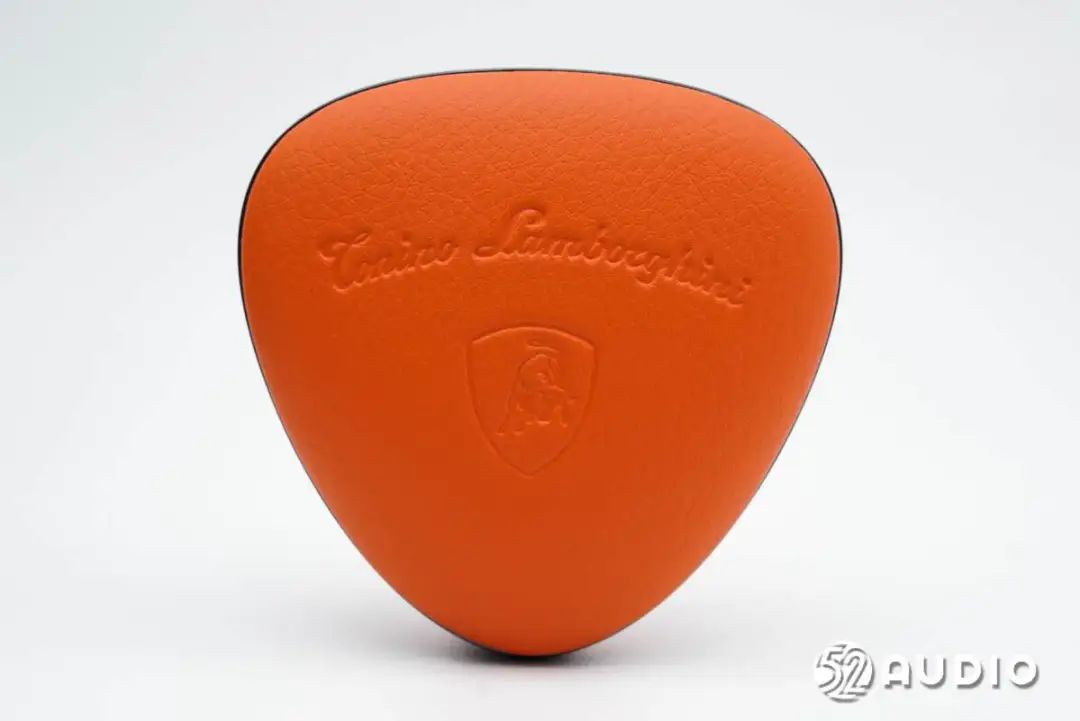

充电盒顶部压印品牌名和标志性的兰博基尼盾牌LOGO。x0qednc

x0qednc

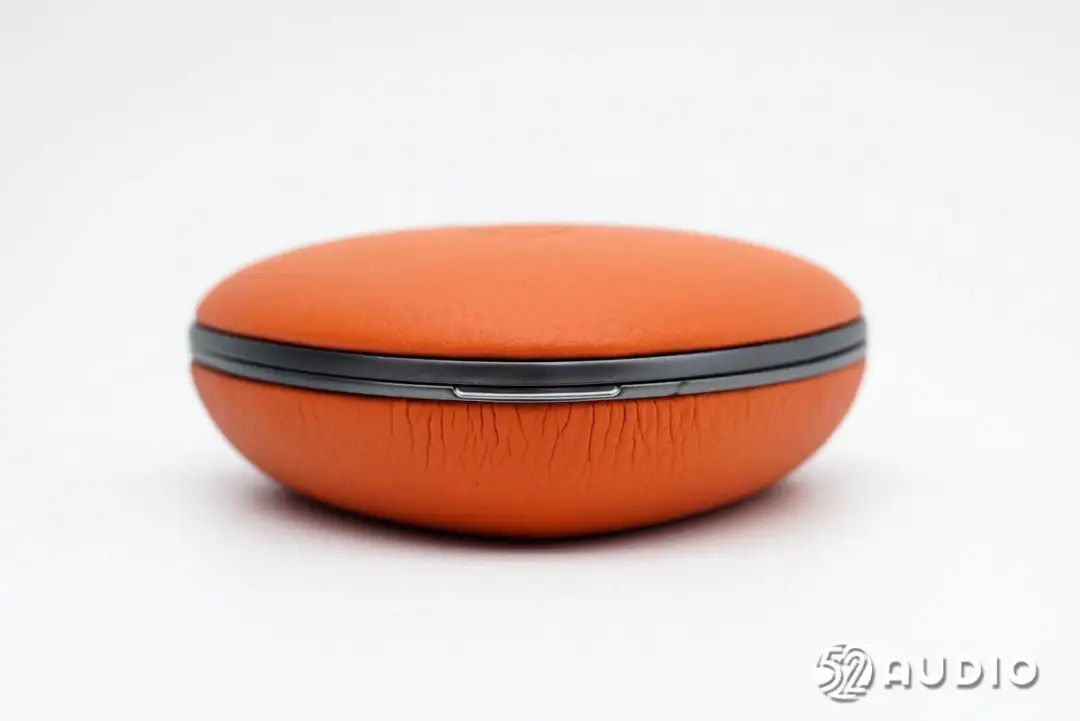

充电盒底部外观一览。x0qednc

x0qednc

充电盒正面开盖处设计凹槽结构,方便用户开盖。x0qednc

x0qednc

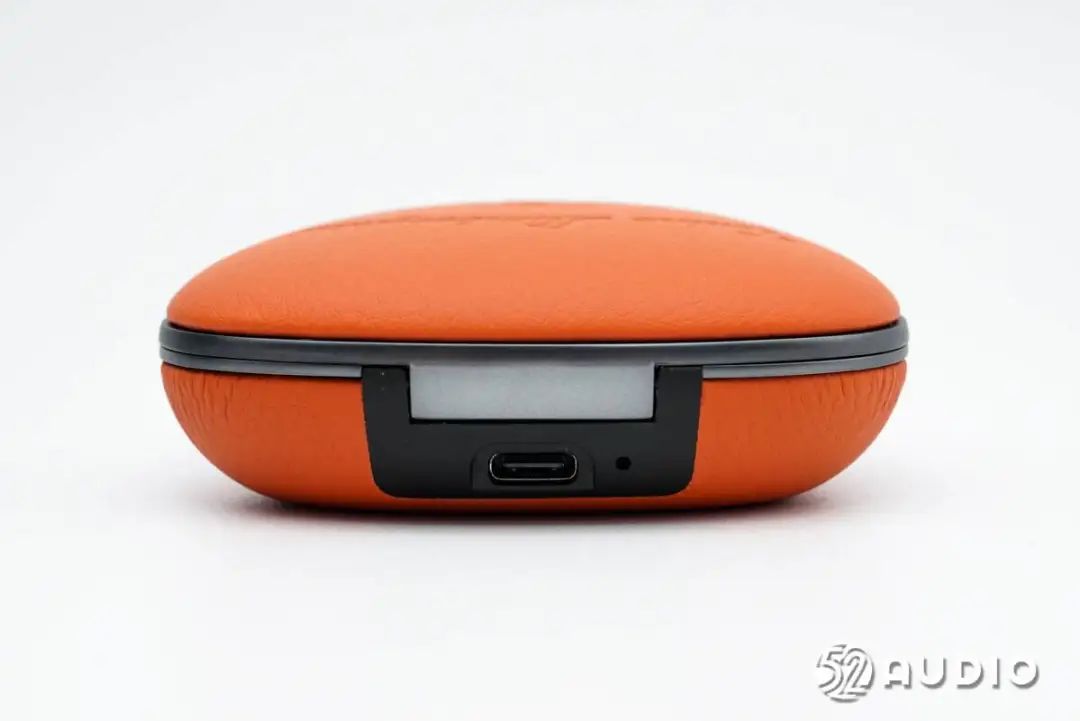

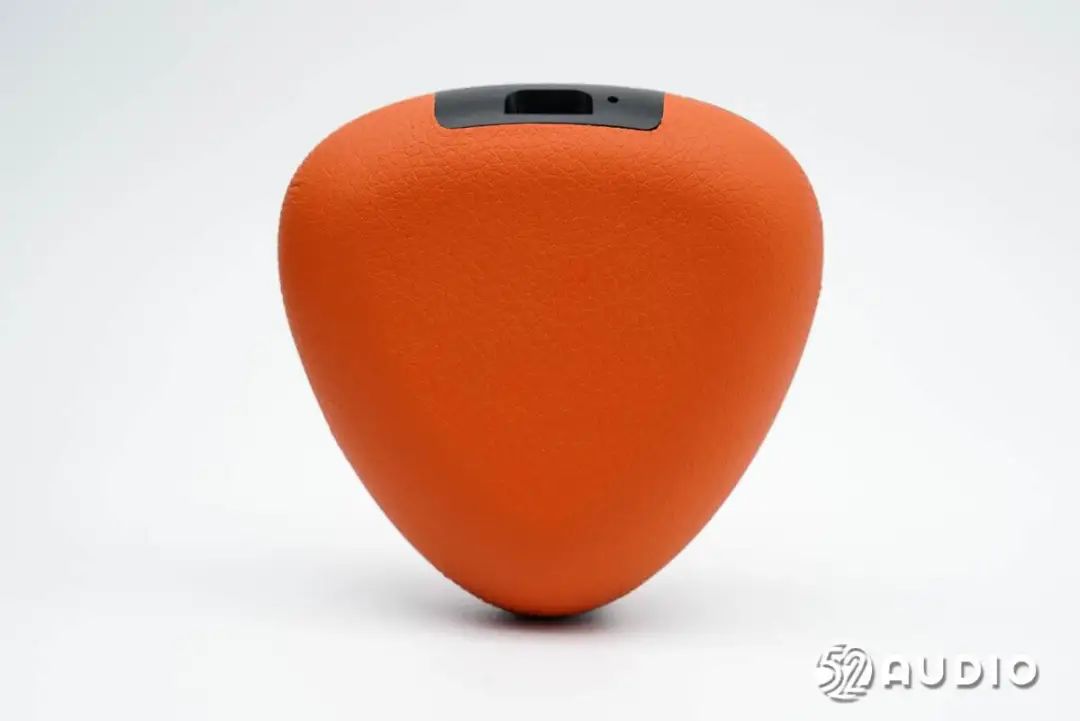

充电盒背面设置有Type-C充电接口和指示灯。x0qednc

x0qednc

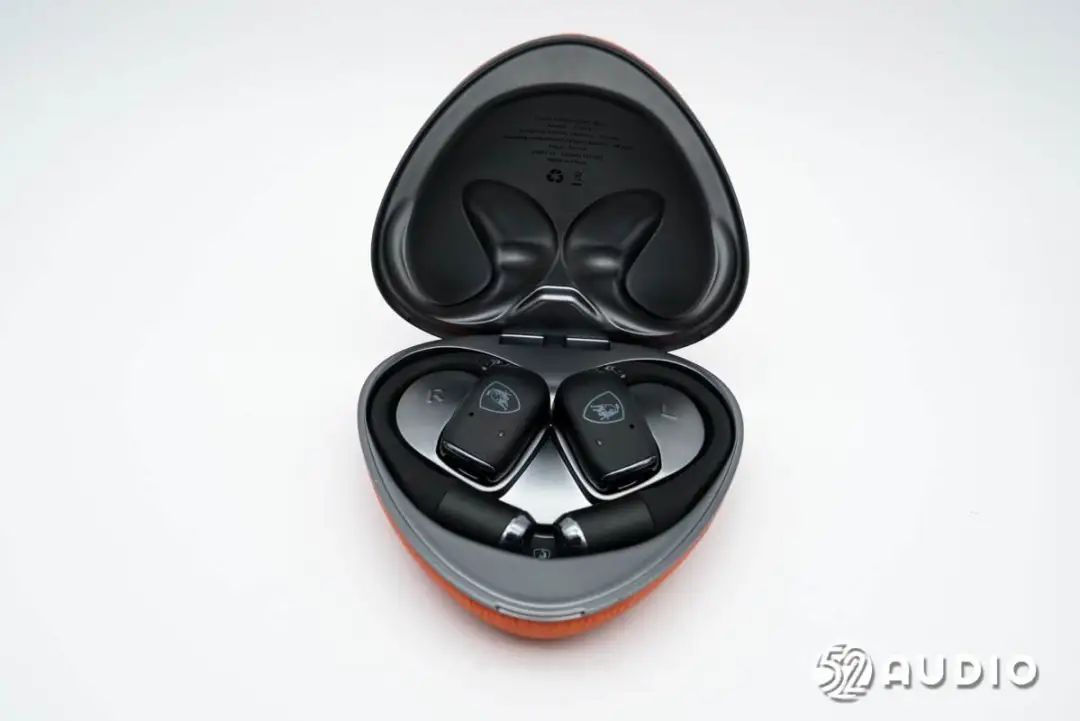

打开充电盒盖,内部座舱采用了非常具有质感的类金属工艺设计,磁吸固定耳机。x0qednc

x0qednc

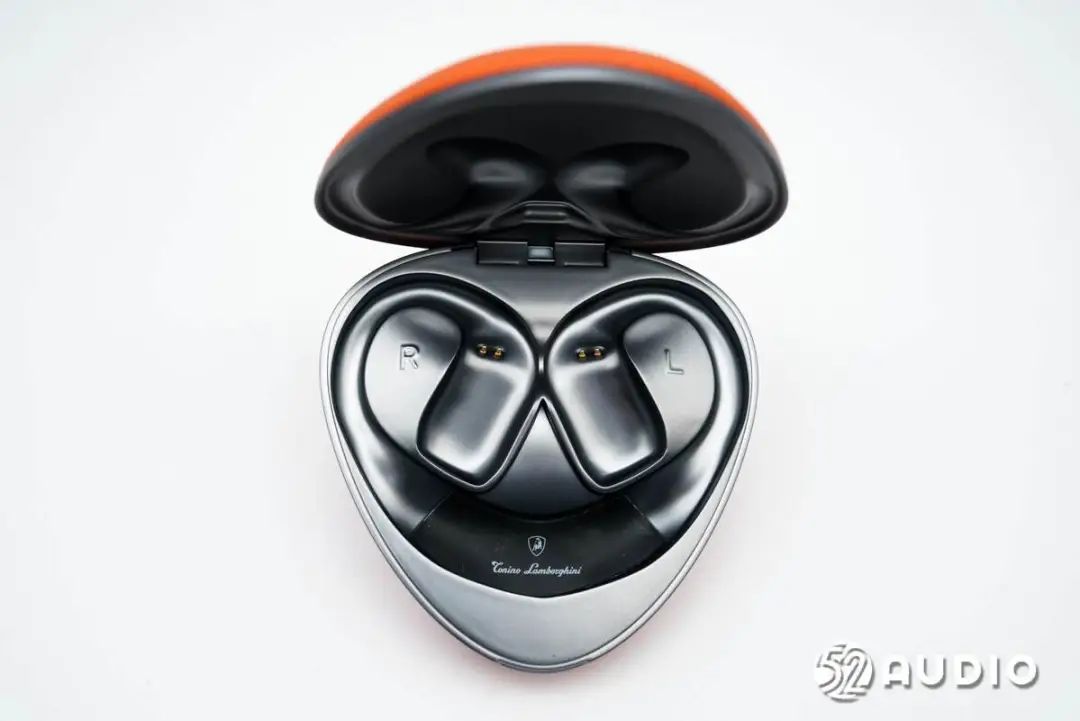

取出耳机,座舱内部结构一览,中间设计有R/L标识,便于用户区分。x0qednc

x0qednc

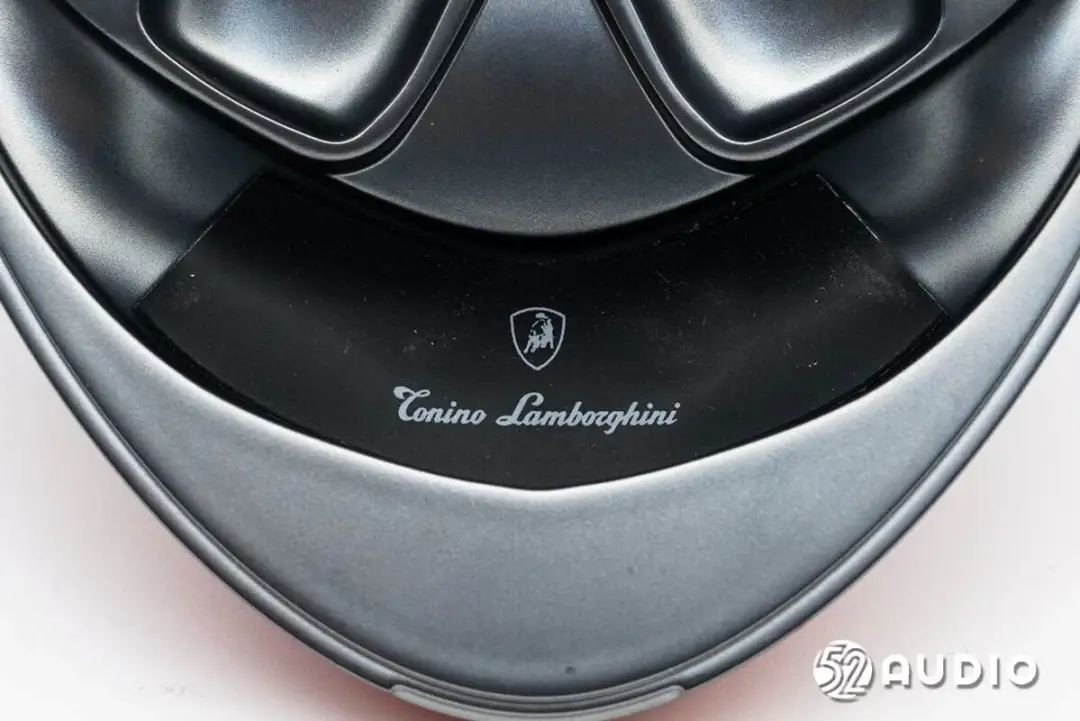

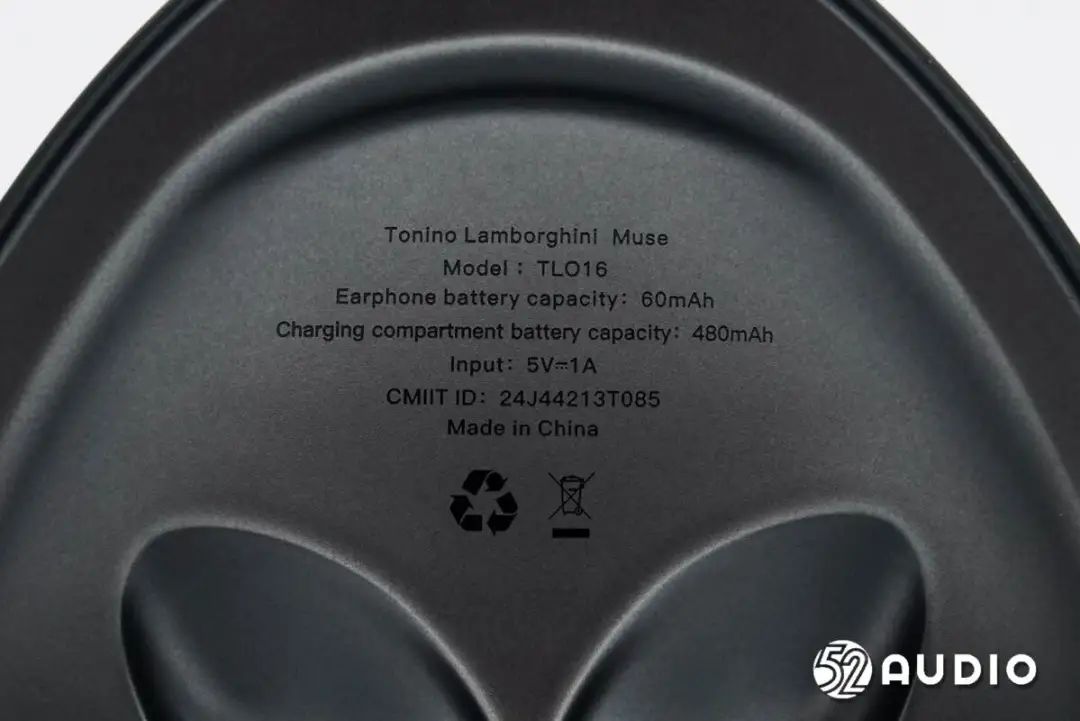

盒盖内侧标注有产品信息,耳机电池容量:60mAh,充电盒电池容量:480mAh,输入:5V-1A,中国制造。x0qednc

x0qednc

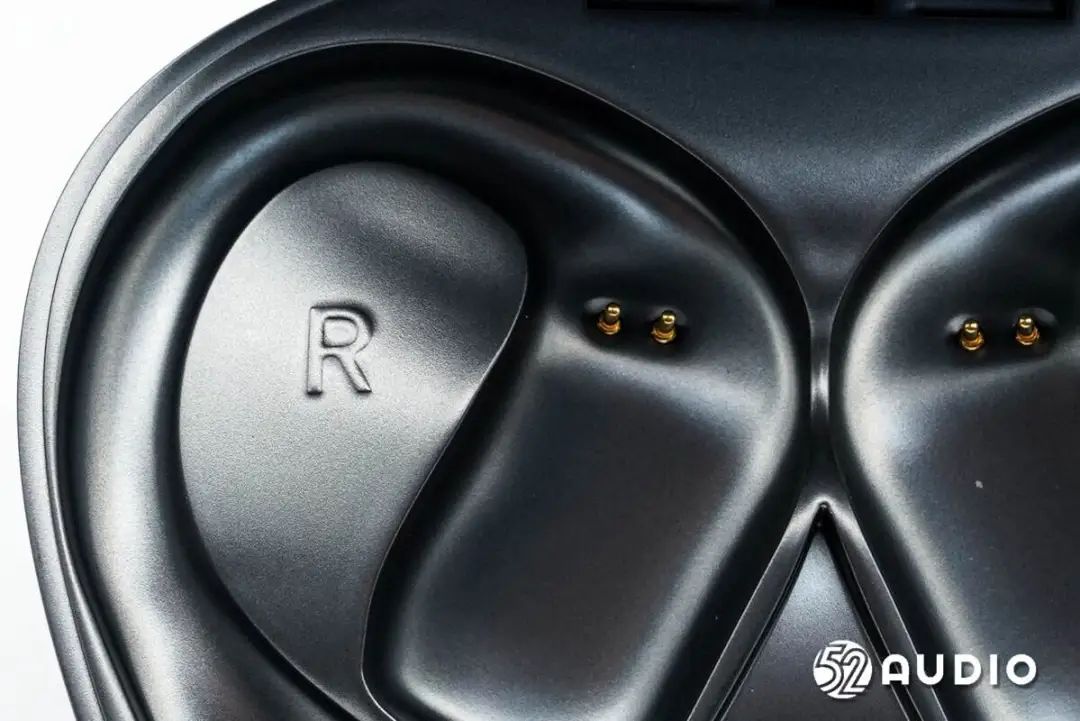

座舱内部为耳机充电的金属顶针特写。x0qednc

x0qednc

座舱内对应耳挂末端位置,设置有橡胶垫保护。x0qednc

x0qednc

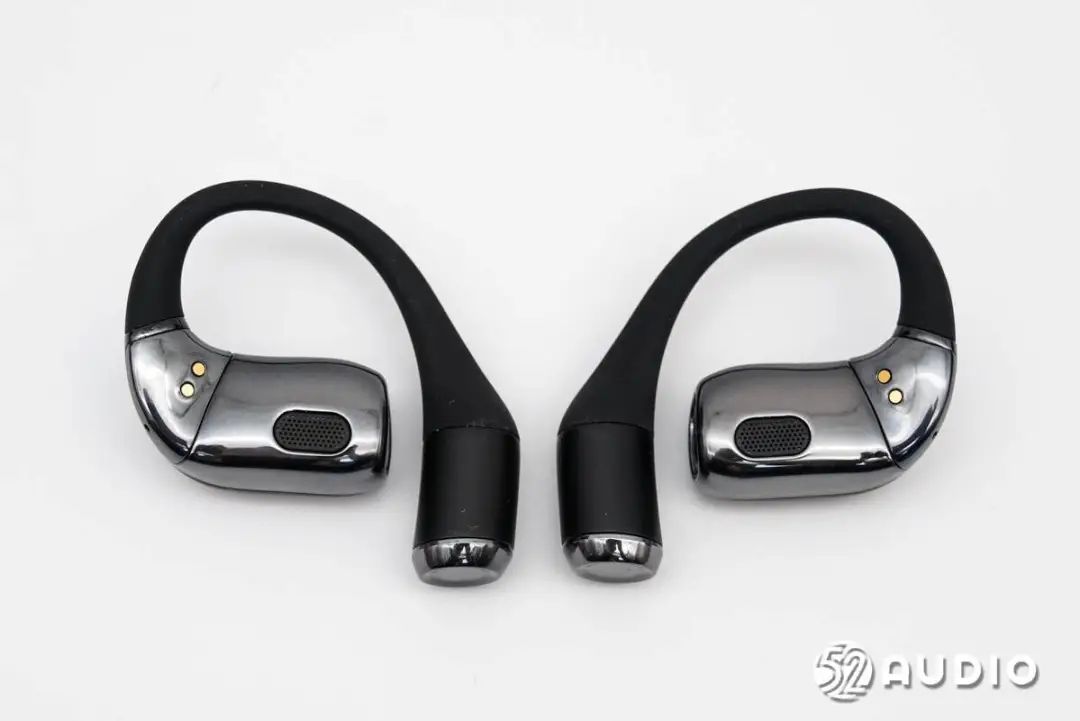

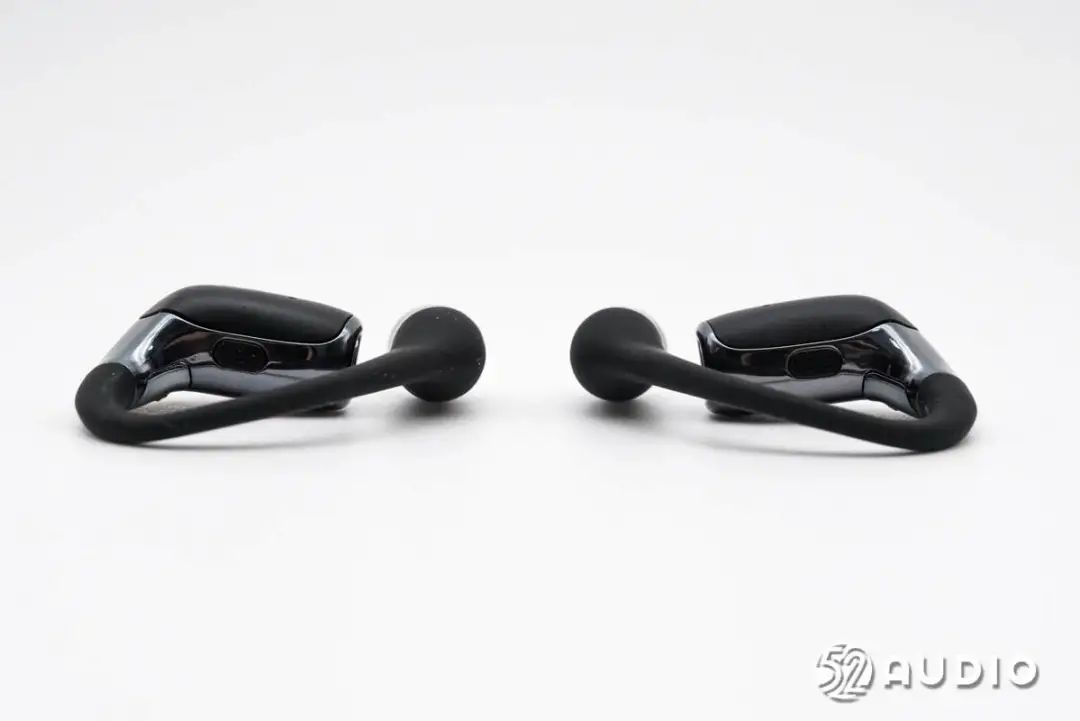

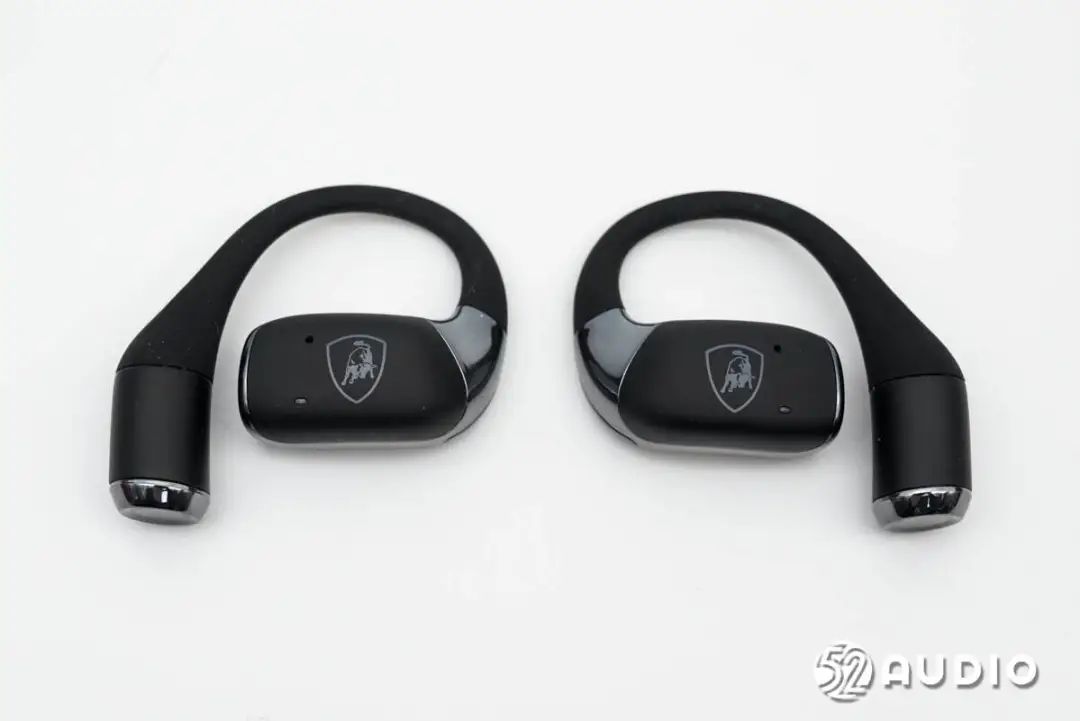

Tonino Lamborghini TLO16开放式耳机整体外观一览,耳机采用了黑色和钛空灰配色,质感非常出众。x0qednc

x0qednc

耳机外侧外观一览,包括了音腔、耳挂和末端电池仓三部分组成。耳挂内部采用记忆金属材质,具有出色的韧性,弯曲不易变形;外部通过液态硅胶材质包裹,佩戴柔软亲肤。x0qednc

x0qednc

机身顶部外观一览,采用人体工学设计,曲线流畅,佩戴舒适贴合耳廓。x0qednc

x0qednc

机身内侧外观一览。音腔和耳挂末端采用了电镀工艺处理,呈现了类金属的高亮质感。x0qednc

x0qednc

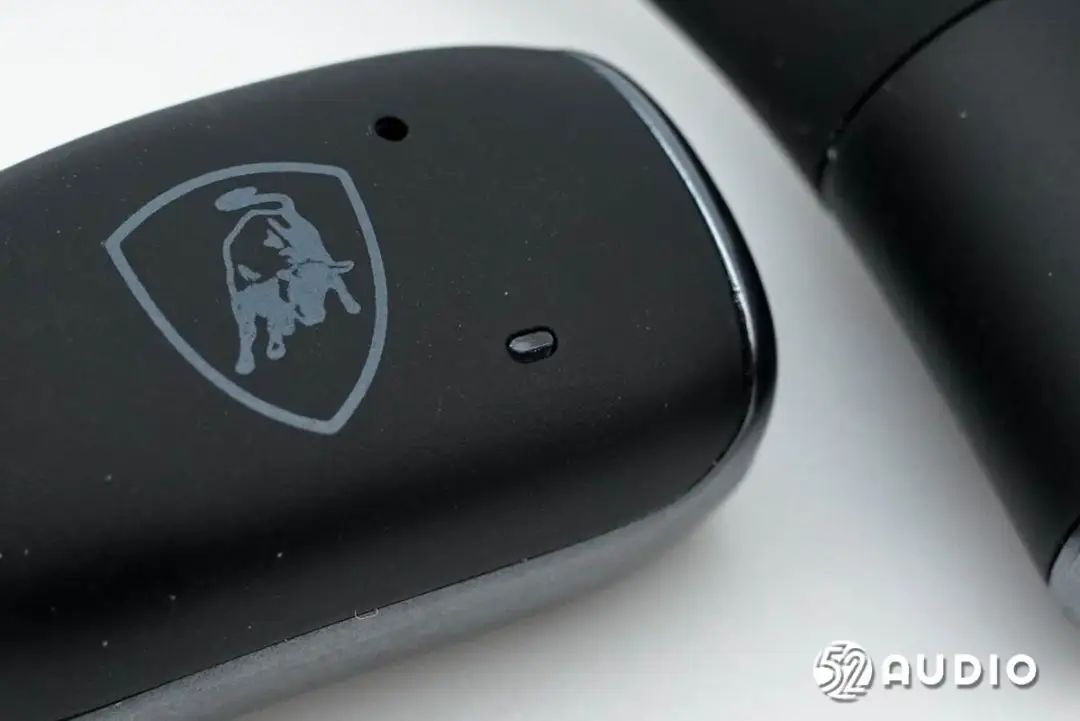

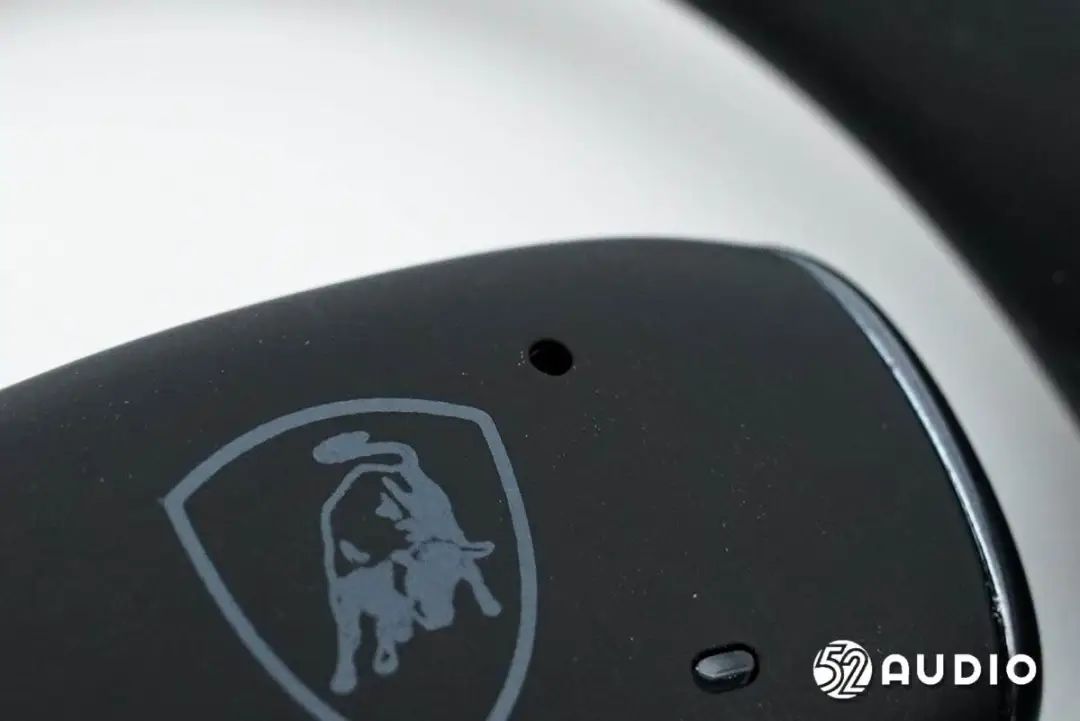

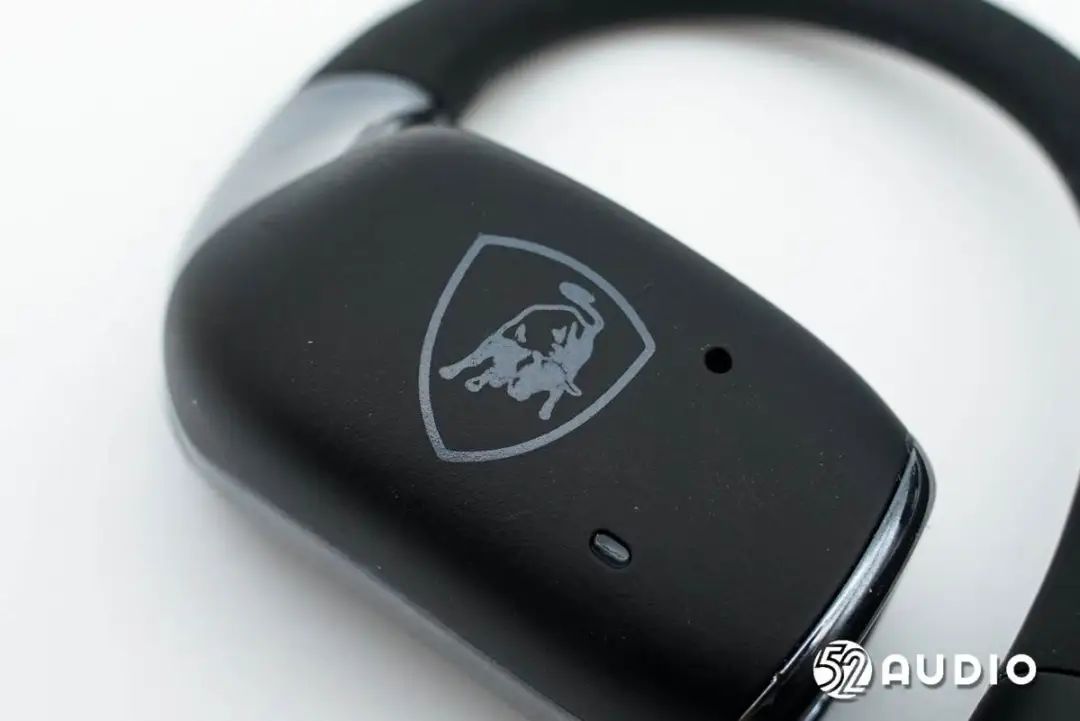

音腔背部的品牌LOGO特写,同时也是触控区域。x0qednc

x0qednc

音腔背部的降噪麦克风拾音孔特写。x0qednc

x0qednc

耳机指示灯特写。x0qednc

x0qednc

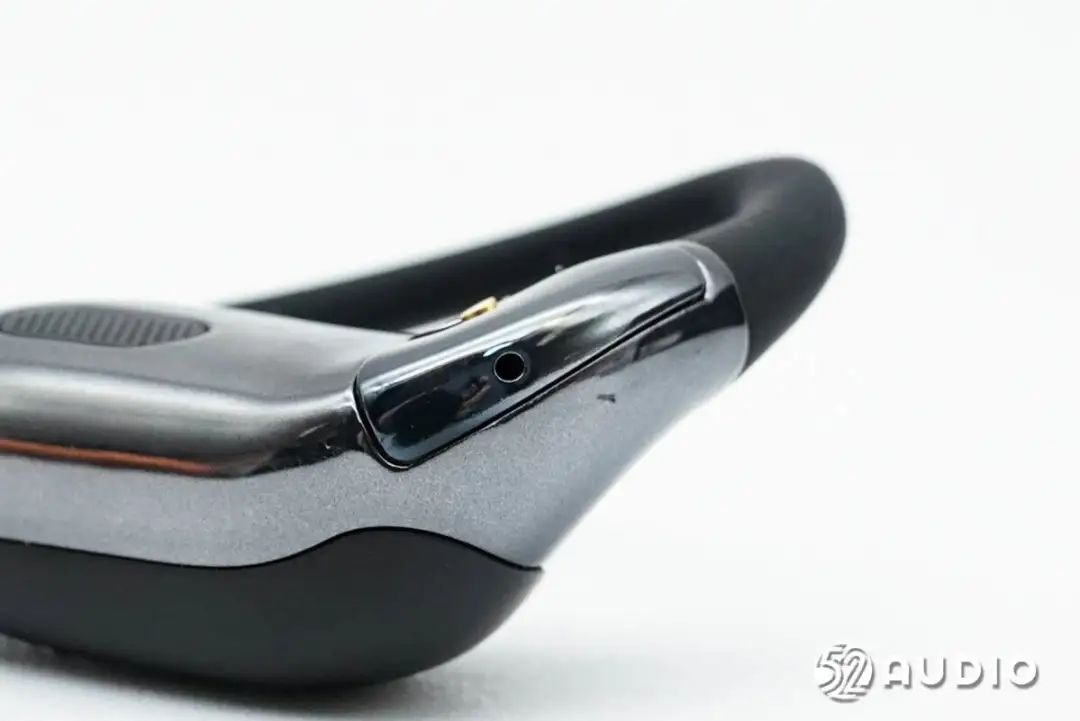

音腔顶部的调音孔特写,用于保障腔体内部空气流通,通过金属盖板防护。x0qednc

x0qednc

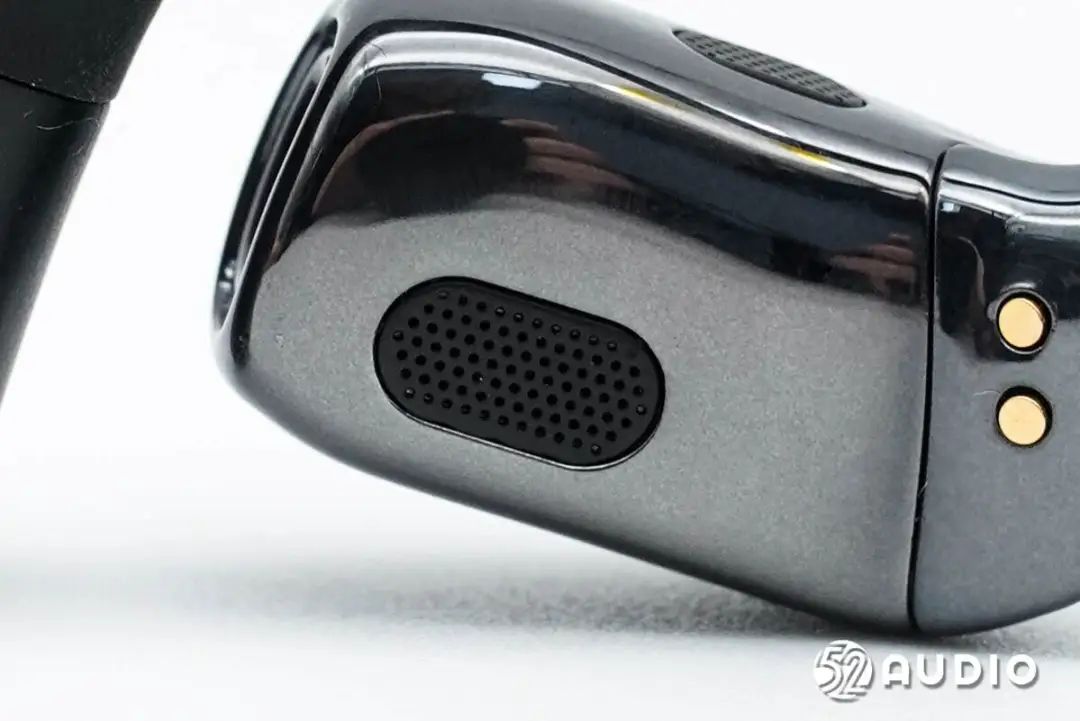

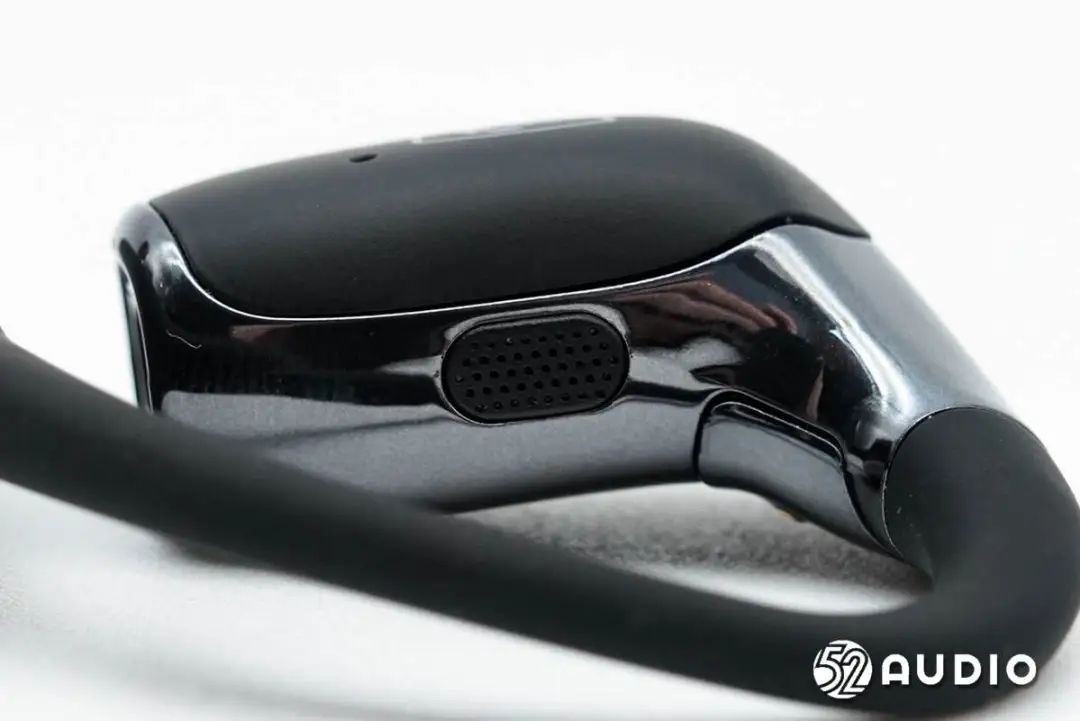

音腔内侧的出音孔特写,金属盖板防护。x0qednc

x0qednc

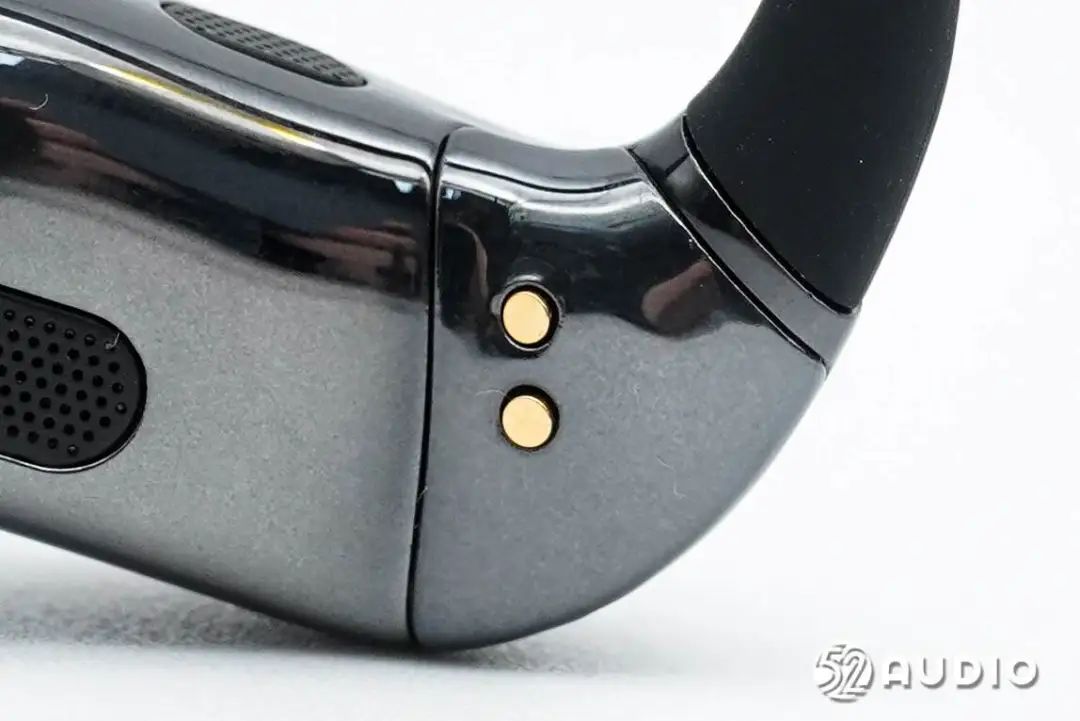

耳机的充电触点特写。x0qednc

x0qednc

耳机底部设置的通话麦克风拾音孔特写。x0qednc

x0qednc

音腔和耳挂末端均设计有凹凸结构,提升产品的细节感。x0qednc

x0qednc

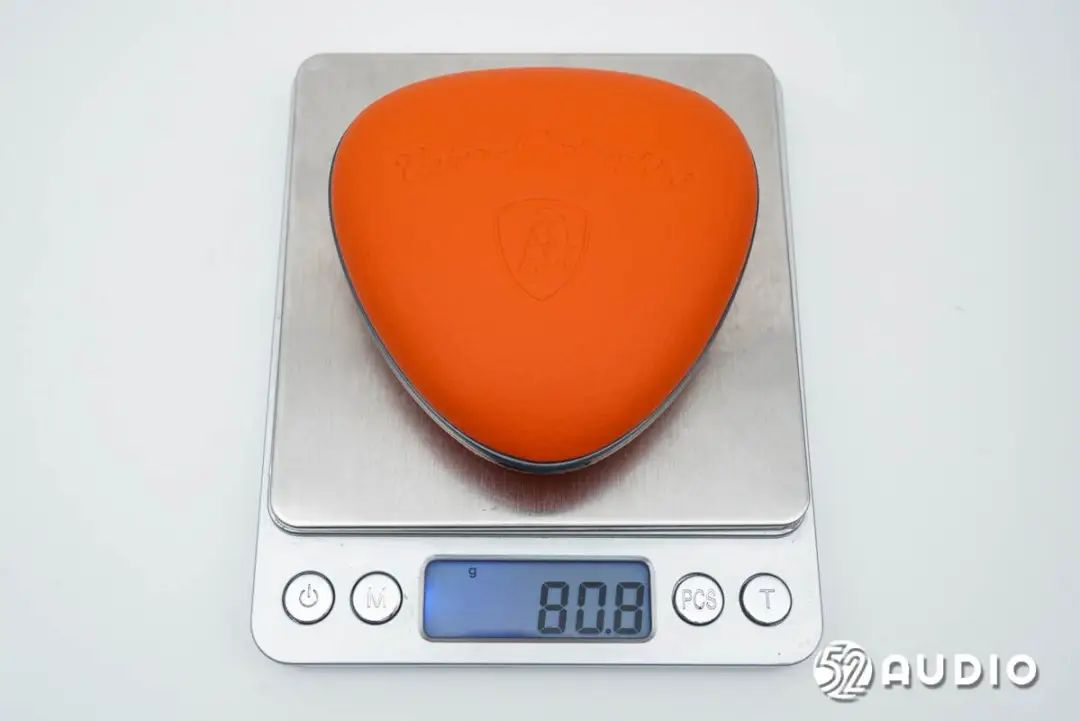

经我爱音频网实测,Tonino Lamborghini TLO16开放式耳机整机重量约80.8g。x0qednc

x0qednc

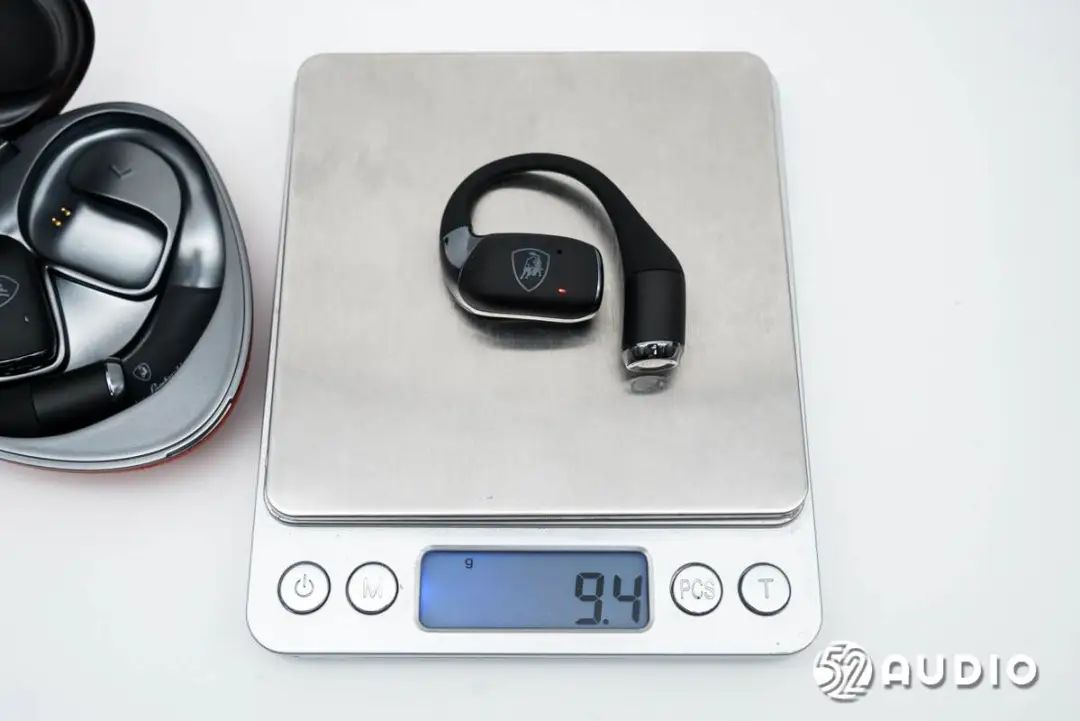

单只耳机重量约为9.4g。x0qednc

x0qednc

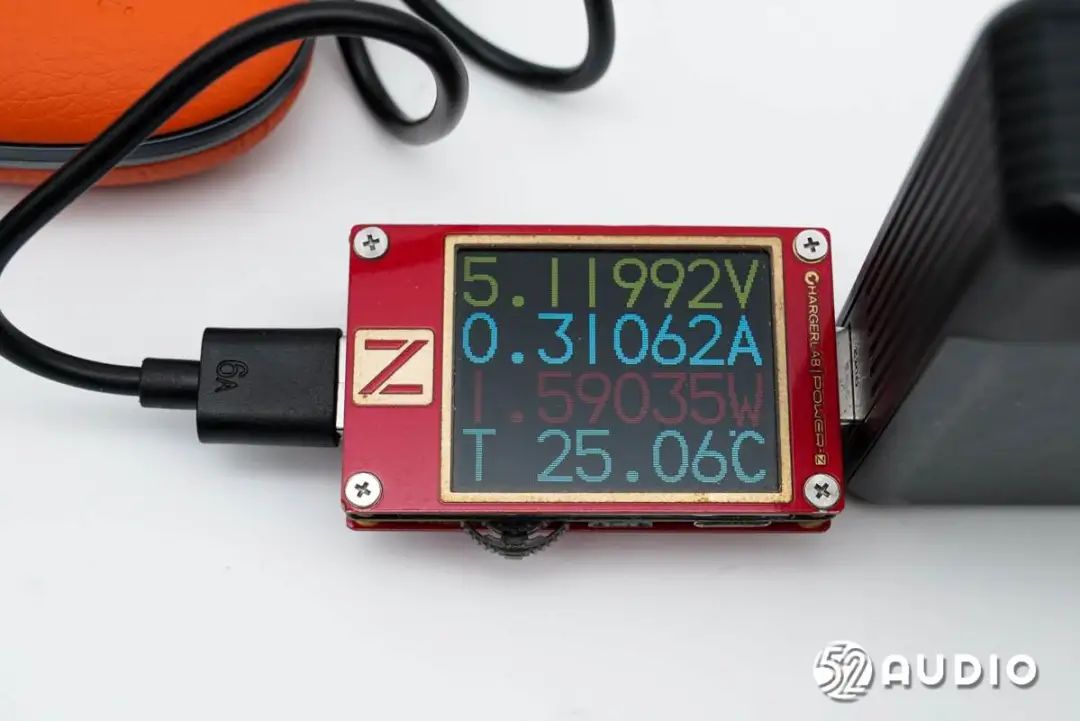

我爱音频网采用CHARGERLAB POWER-Z KT002测试仪对Tonino Lamborghini TLO16开放式耳机进行充电测试,输入功率约为1.59W。x0qednc

二、Tonino Lamborghini TLO16开放式耳机拆解x0qednc

通过开箱,我们详细了解了Tonino Lamborghini TLO16开放式耳机的精致外观设计,下面进入拆解部分,看看内部结构及硬件配置信息~x0qednc

充电盒拆解x0qednc

x0qednc

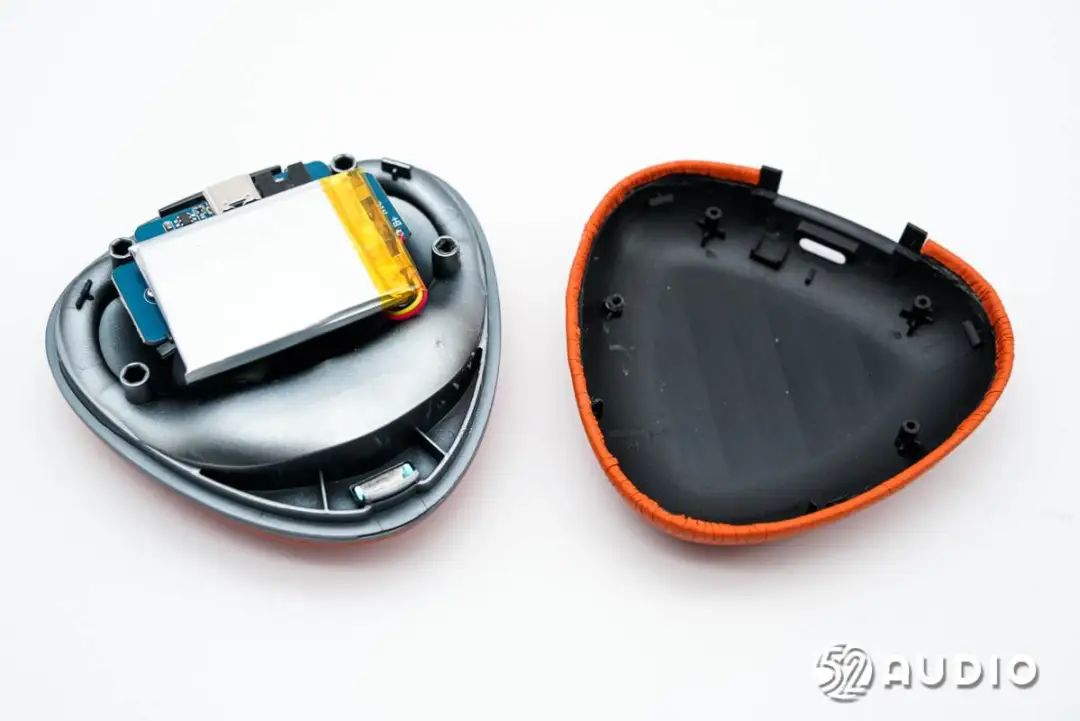

撬开充电盒外壳,取出座舱结构。x0qednc

x0qednc

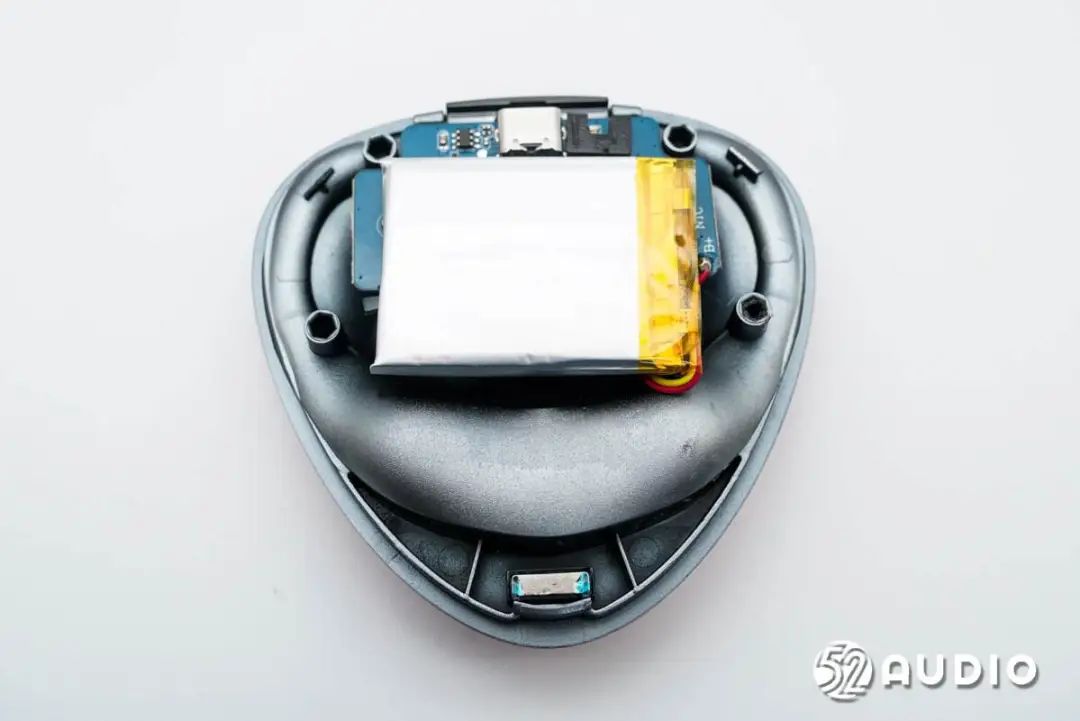

座舱底部结构一览,上层固定电池,导线与主板焊接。x0qednc

x0qednc

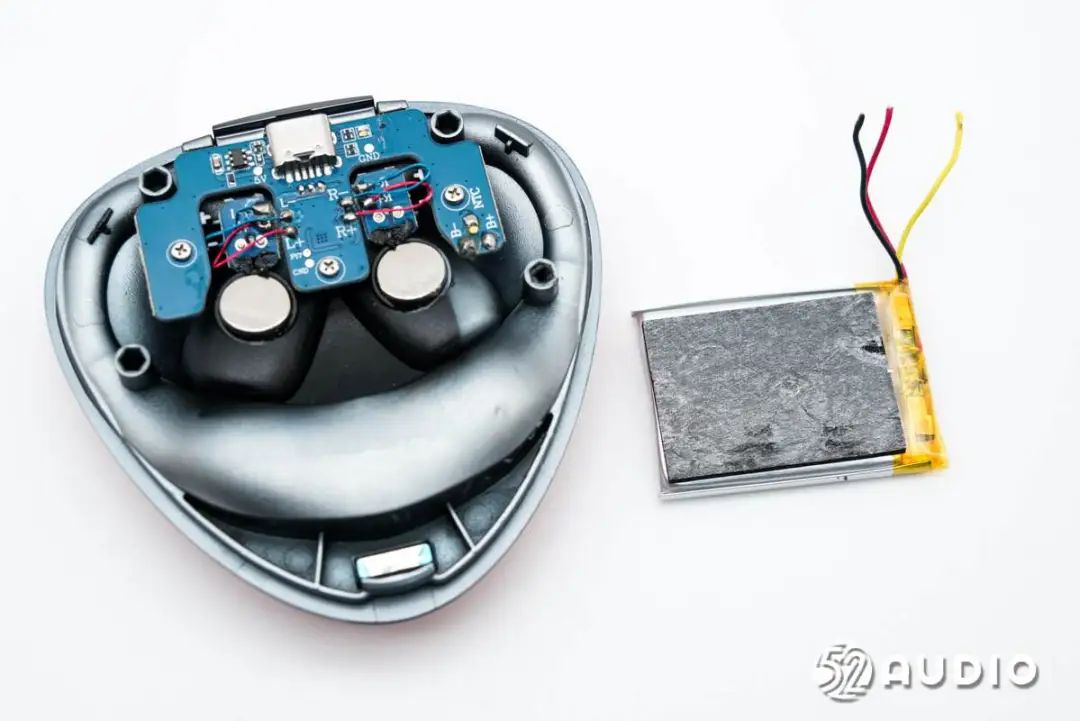

断开导线,取掉电池单元。x0qednc

x0qednc

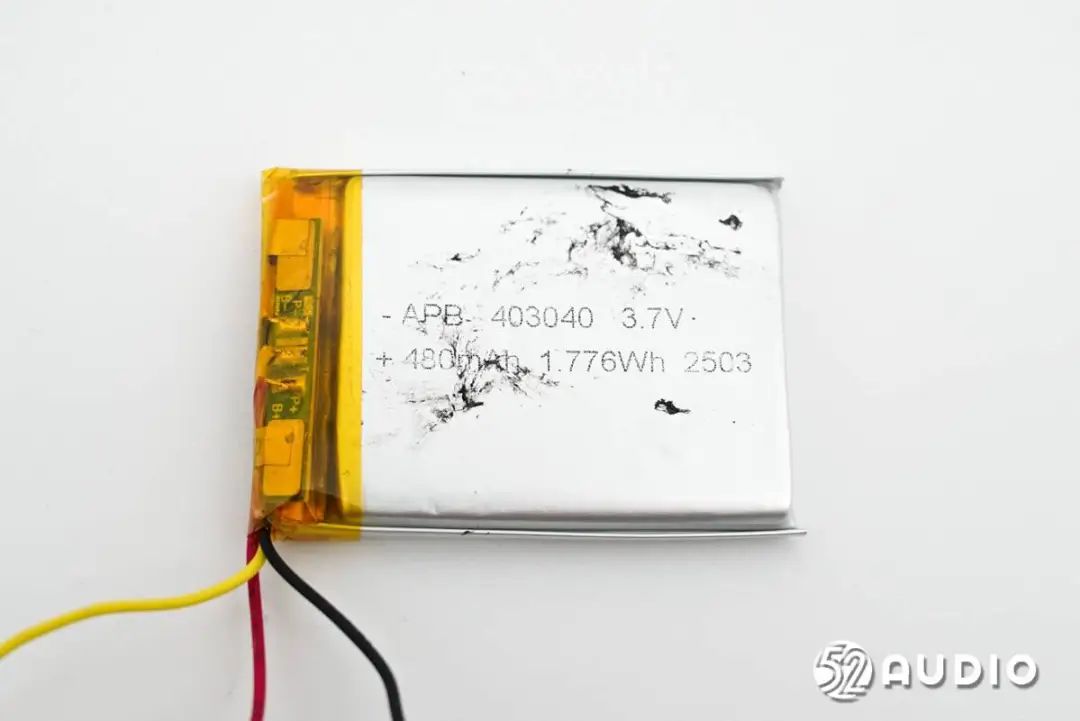

充电盒内置锂电池型号:APB 403040,标称电压:3.7V,额定容量:480mAh 1.776Wh。x0qednc

x0qednc

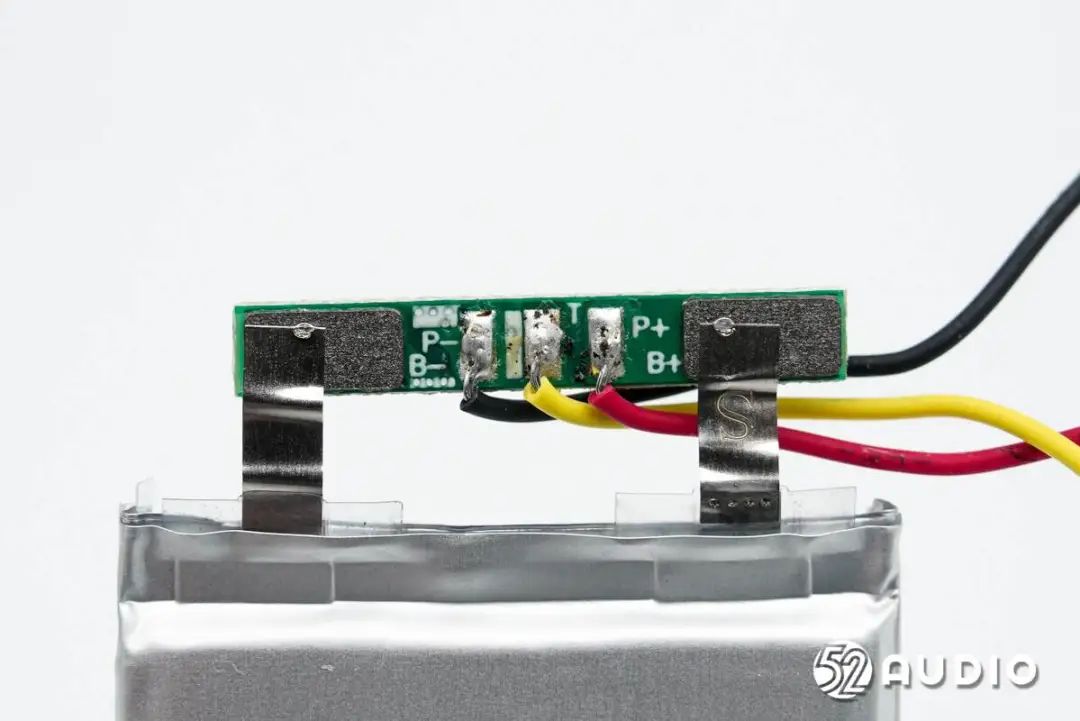

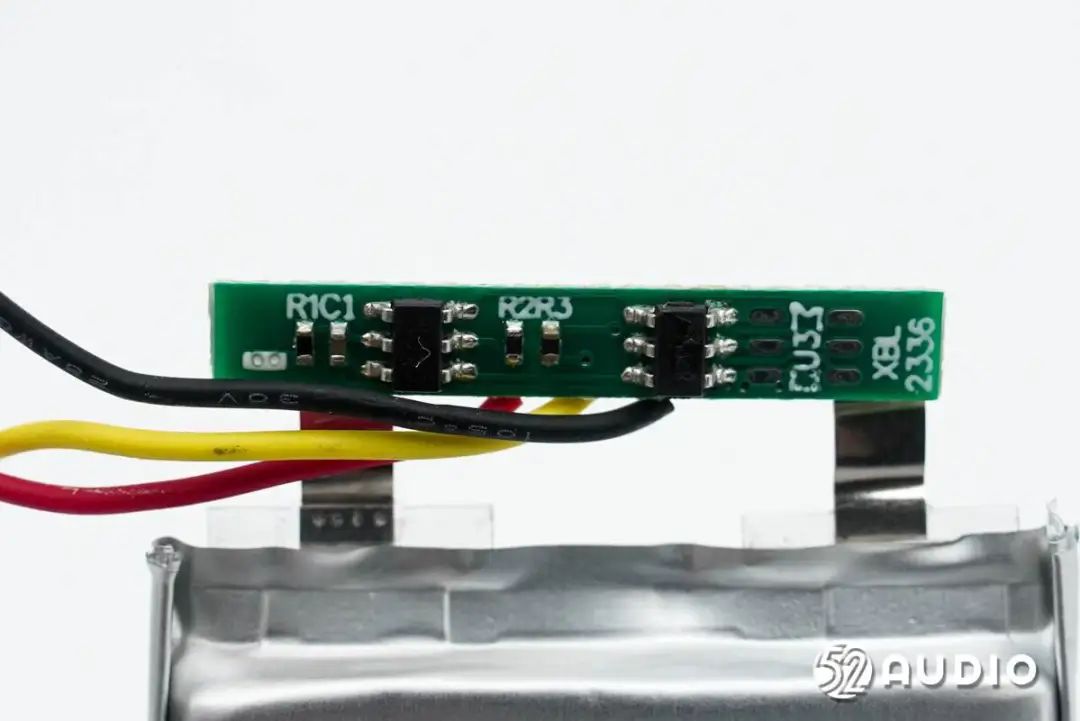

撕开外部绝缘保护,电池保护板电路一览,设置有锂电保护IC和MOS管,以及检测电池温度的热敏电阻。x0qednc

x0qednc

电池保护板背面电路一览。x0qednc

x0qednc

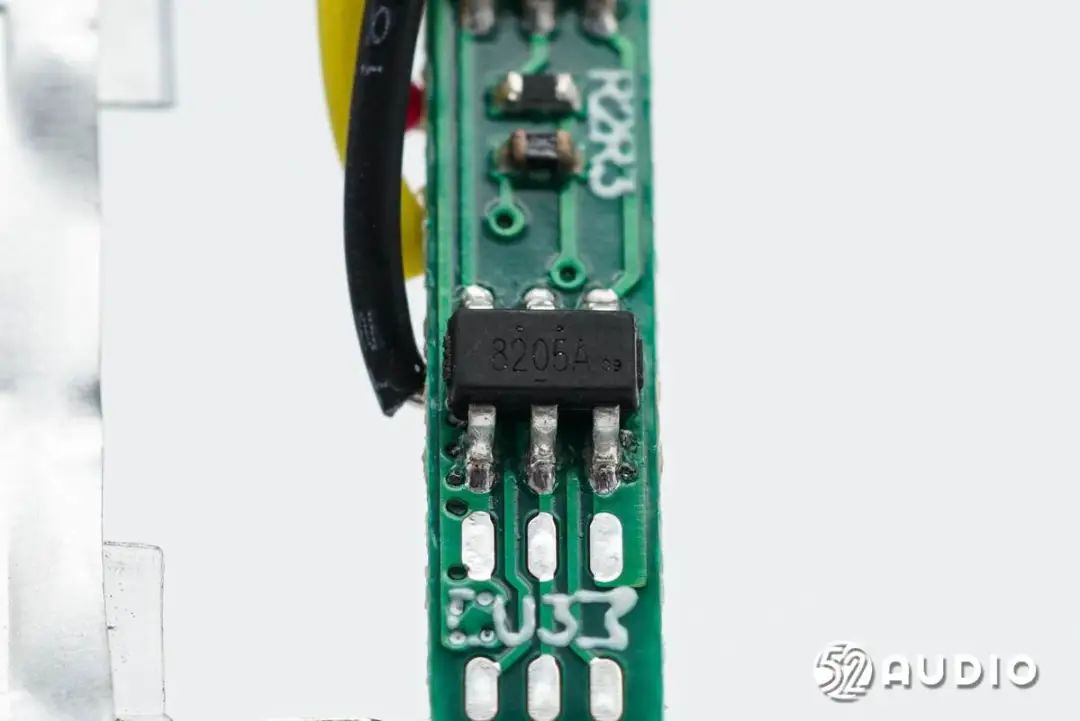

丝印8205A的MOS管。x0qednc

x0qednc

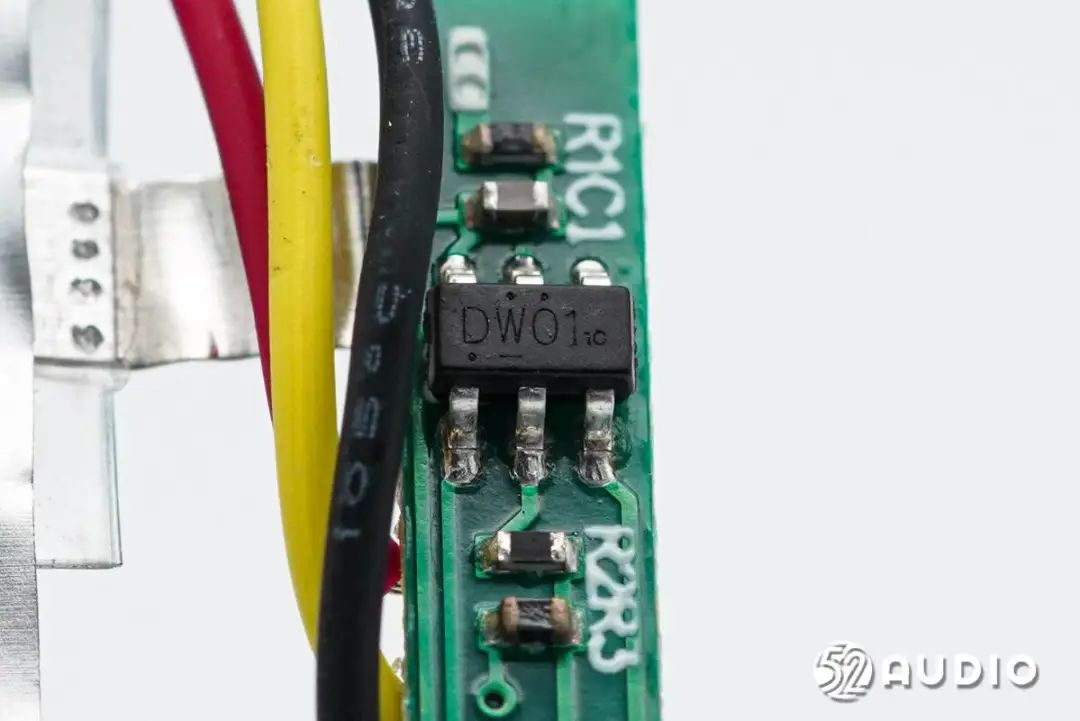

丝印DW01的锂电保护IC,负责电池的过充电、过放电、过电流等保护。x0qednc

x0qednc

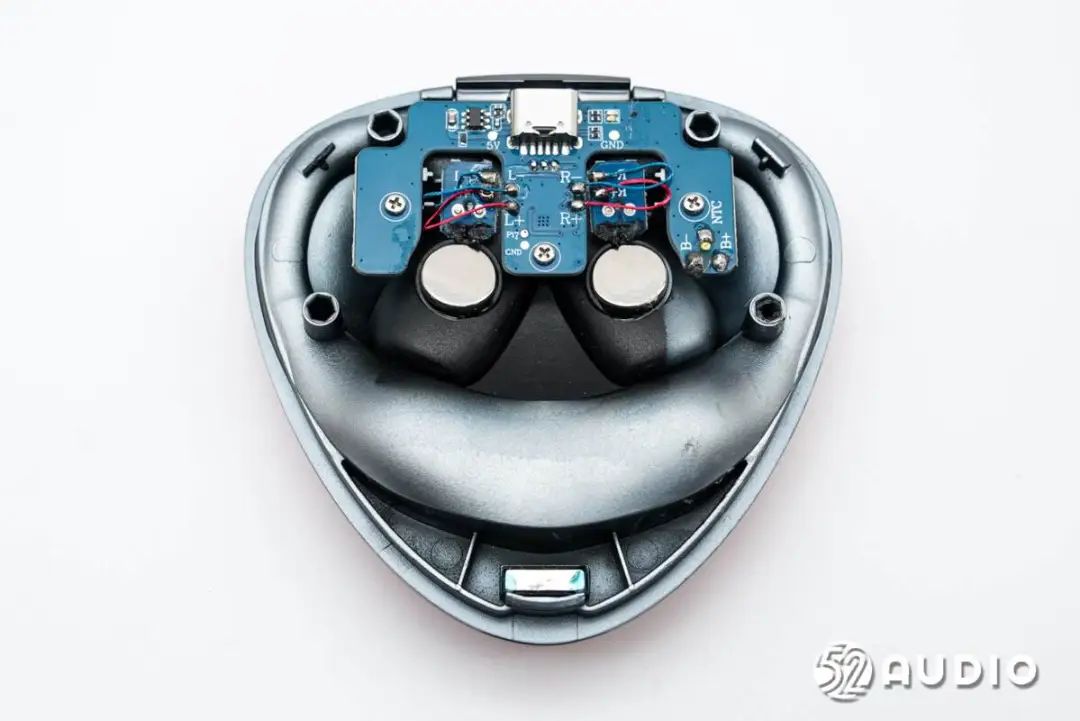

座舱底部主板单元结构一览,通过螺丝固定,与为耳机充电的小板导线连接。x0qednc

x0qednc

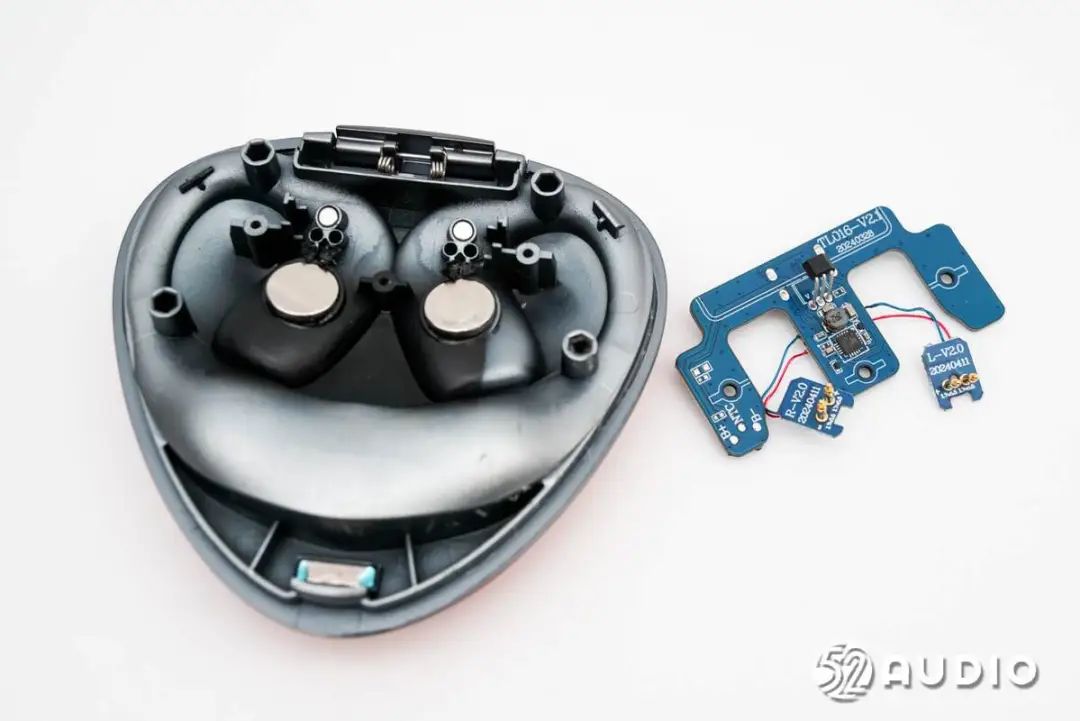

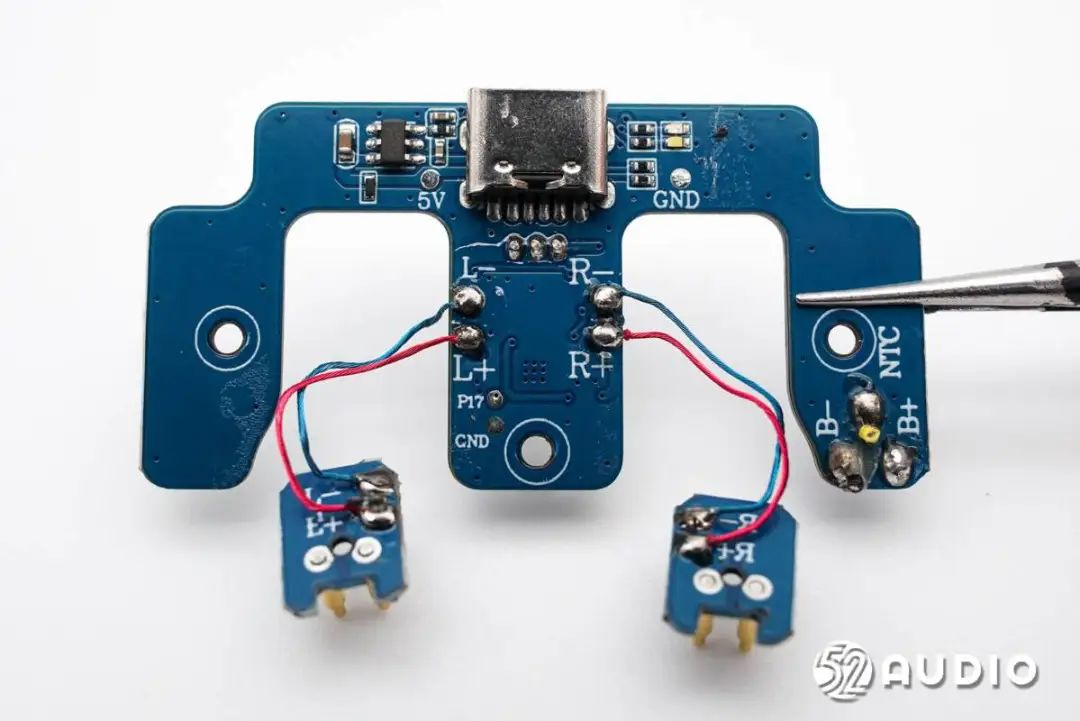

卸掉螺丝,取掉主板及为耳机充电的小板。x0qednc

x0qednc

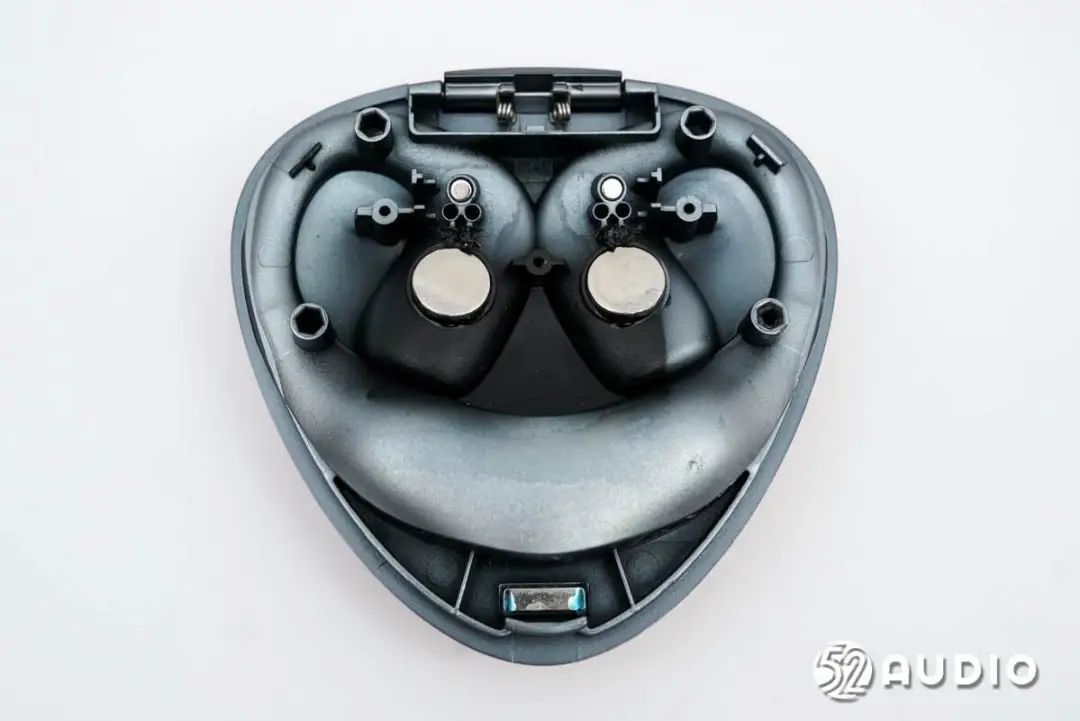

座舱底部结构一览,设置有多颗磁铁,用于吸附固定耳机和充电盒盖。x0qednc

x0qednc

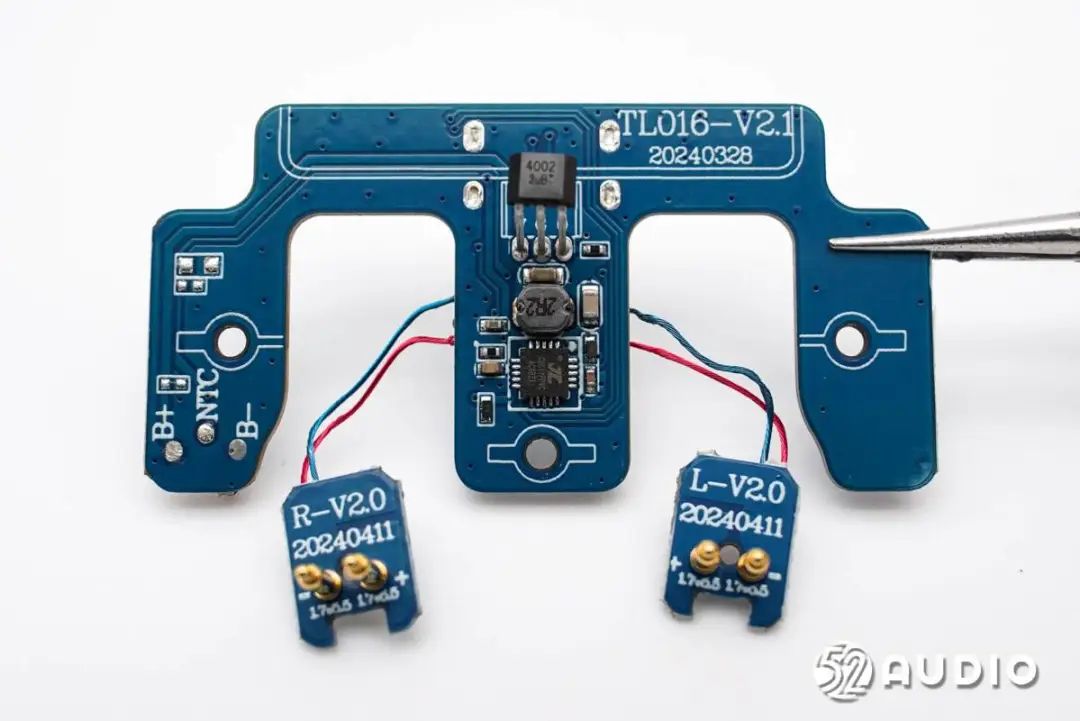

充电盒主板一侧电路一览。x0qednc

x0qednc

充电盒主板另外一侧电路一览。x0qednc

x0qednc

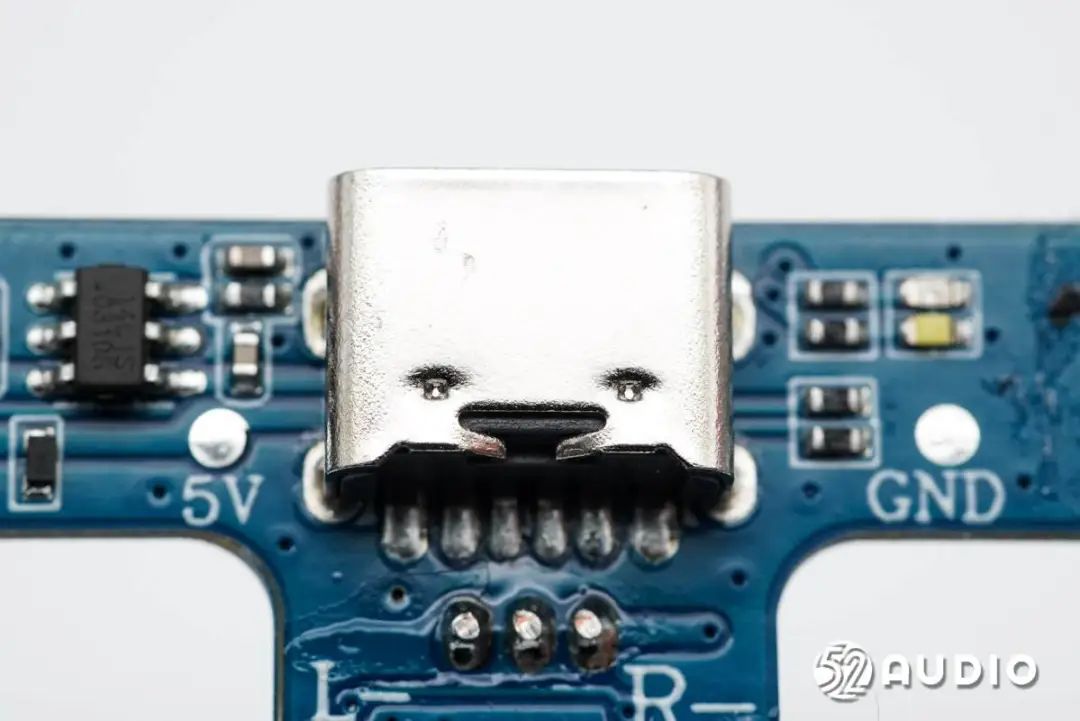

Type-C充电母座特写。x0qednc

x0qednc

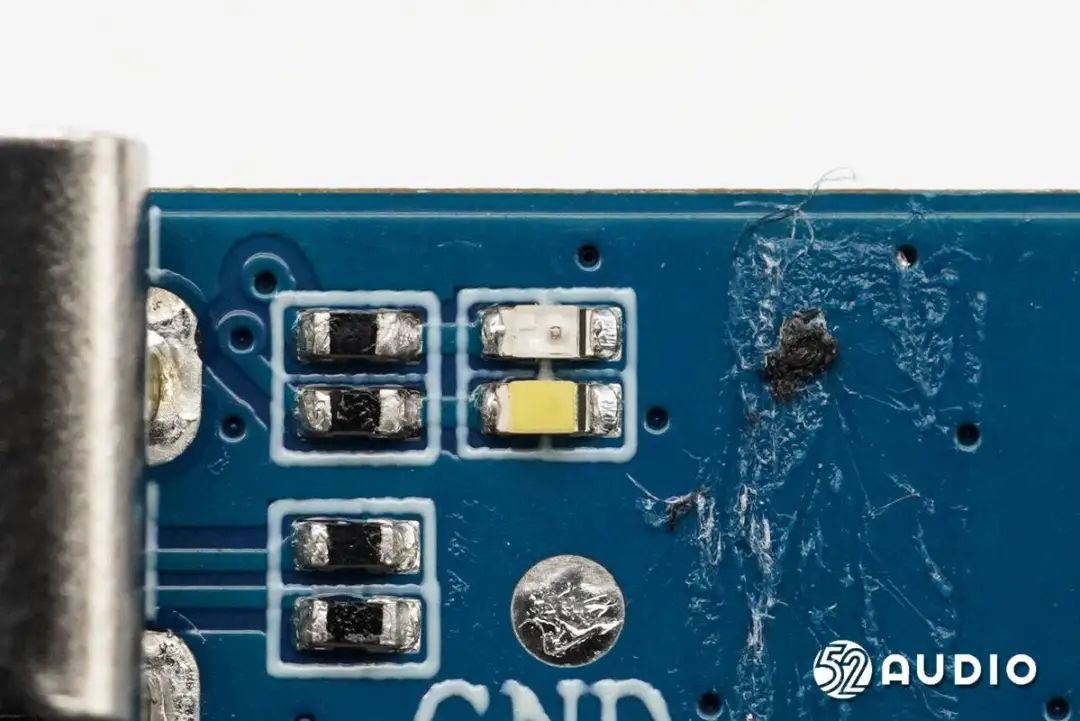

两颗不同颜色的LED指示灯特写,用于反馈充电状态。x0qednc

x0qednc

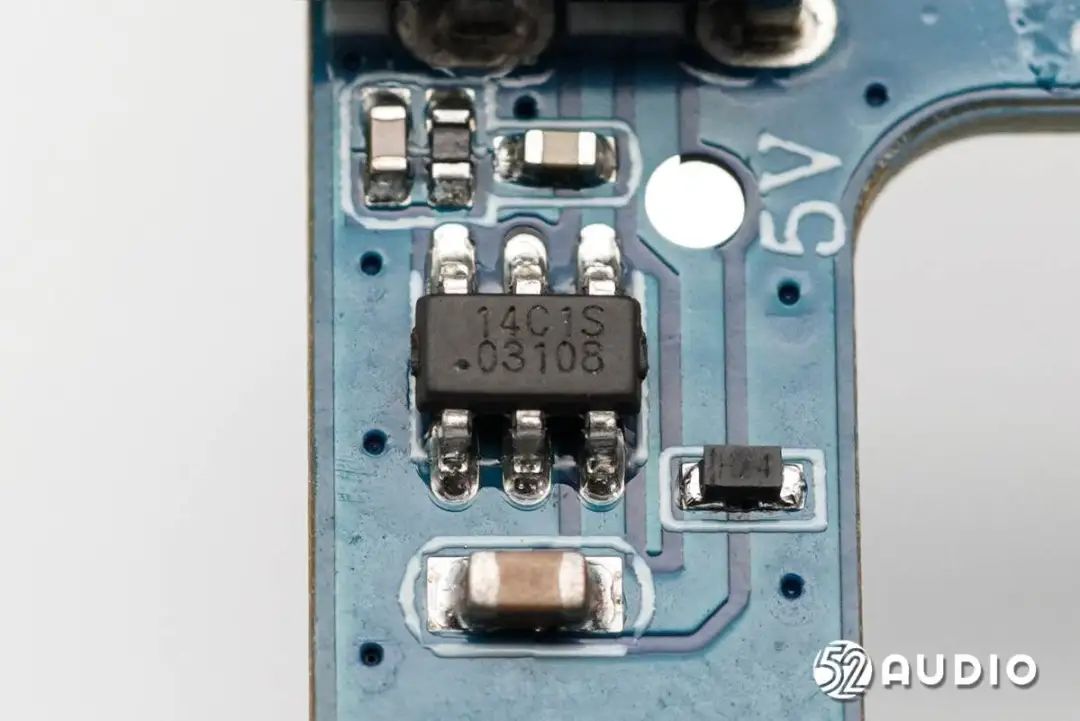

Prisemi芯导P14C1S过压过流保护IC,输入耐压高达32V,过压保护点为固定6V。x0qednc

x0qednc

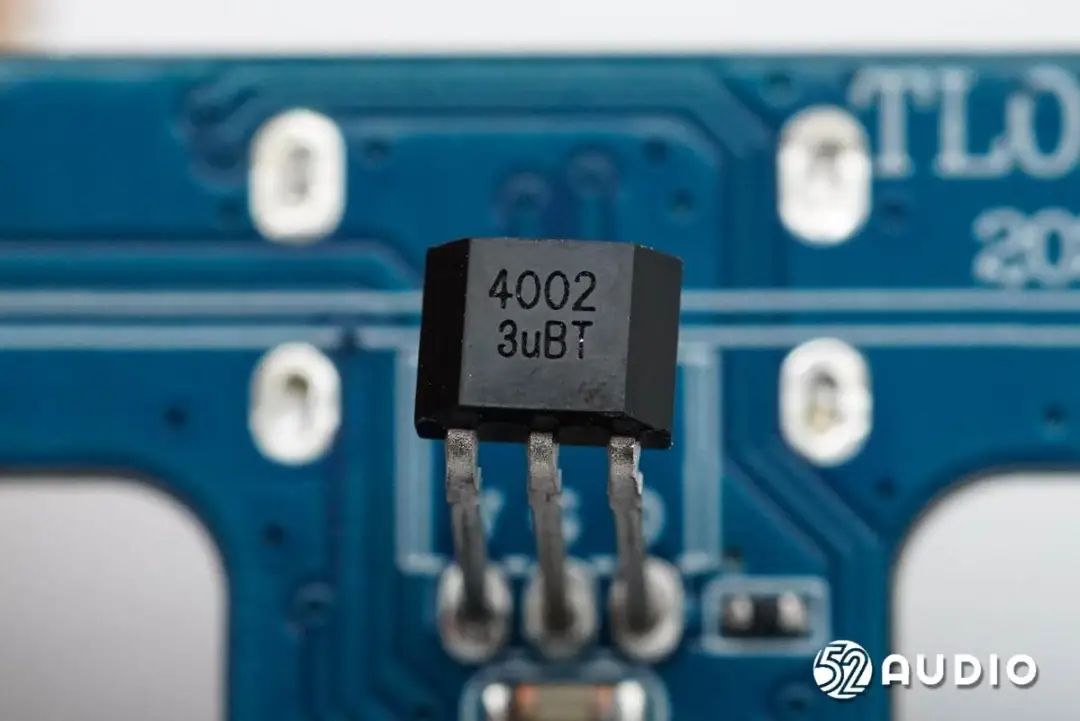

丝印4002的霍尔元件特写,用于感知充电盒开启/关闭时的磁场变化,进而通知充电盒MCU和耳机与已连接设备配对或断开连接。x0qednc

x0qednc

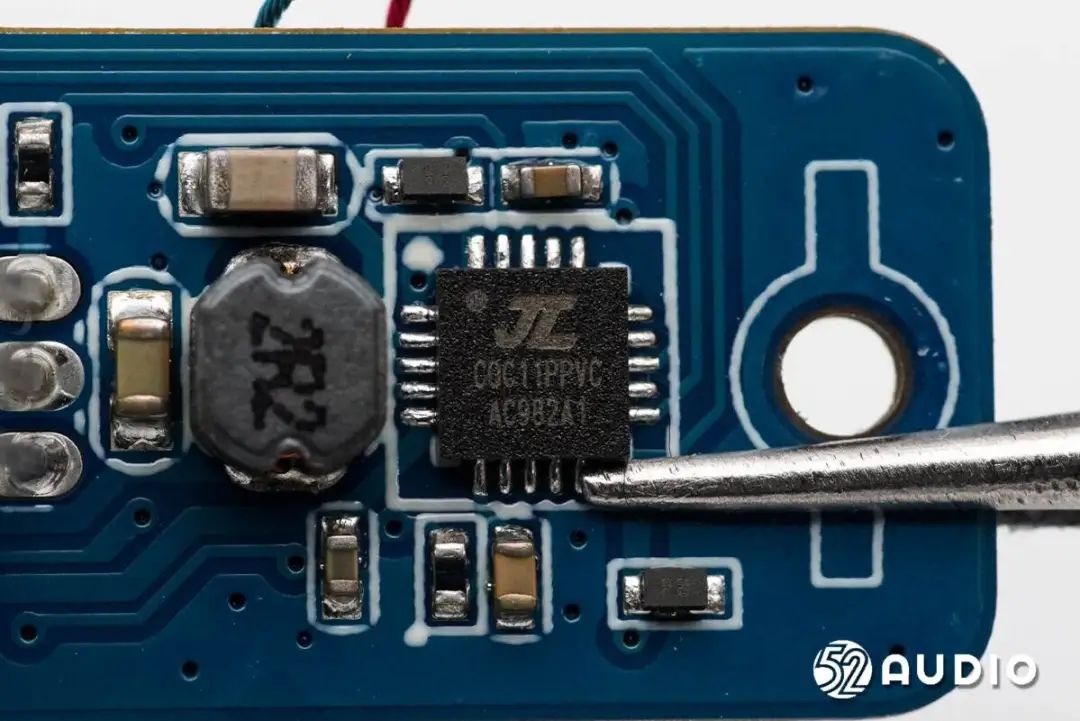

JL杰理AC982A充电仓SoC,内置8015 CPU,内置线性充电器,支持400mA可编程充电电流,同步升压输出5V/200mA,用于充电盒内置电池的充放电管理和整机控制。x0qednc

x0qednc

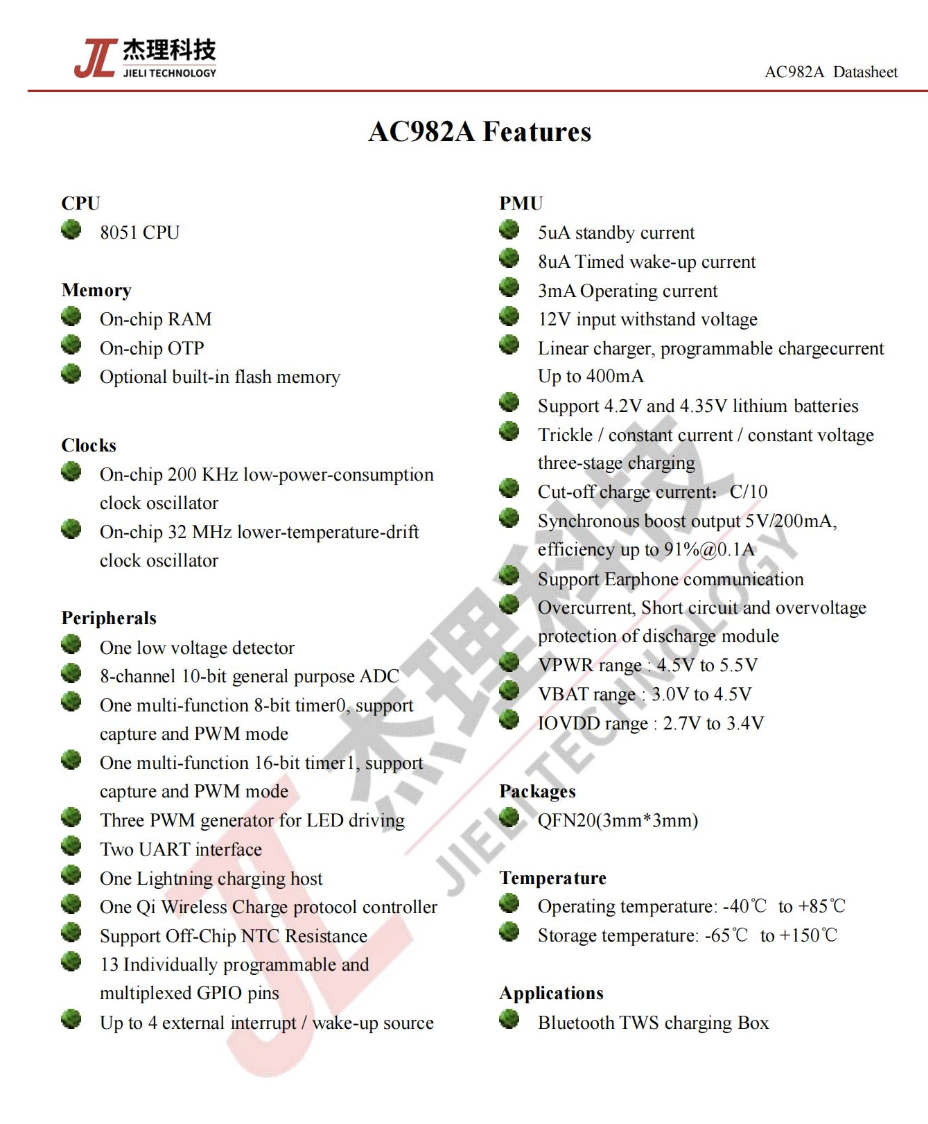

JL杰理AC982A充电仓SoC详细资料图。x0qednc

x0qednc

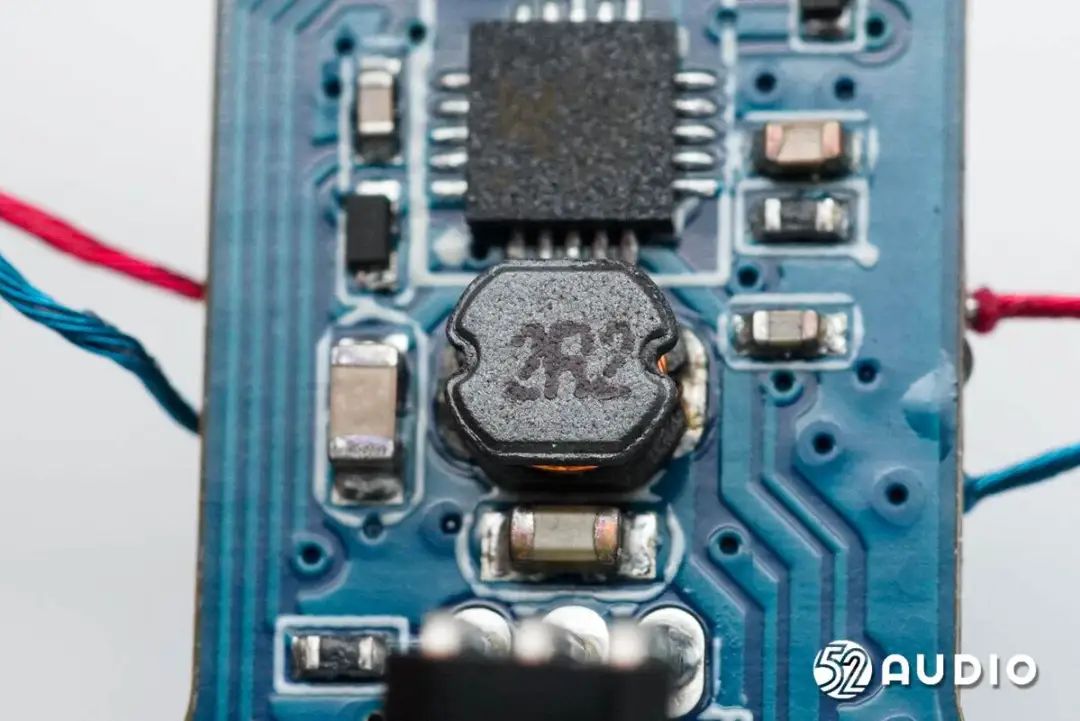

2.2μH功率电感,配合电源管理芯片功能。x0qednc

x0qednc

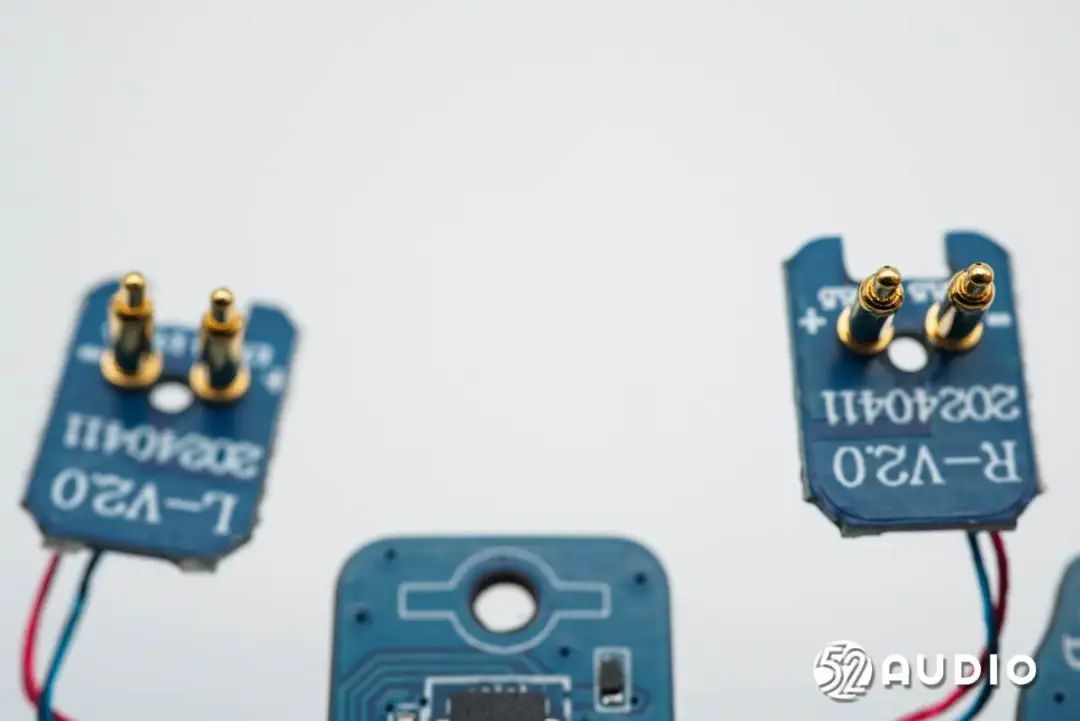

为耳机充电的Pogo Pin连接器特写。x0qednc

耳机拆解x0qednc

x0qednc

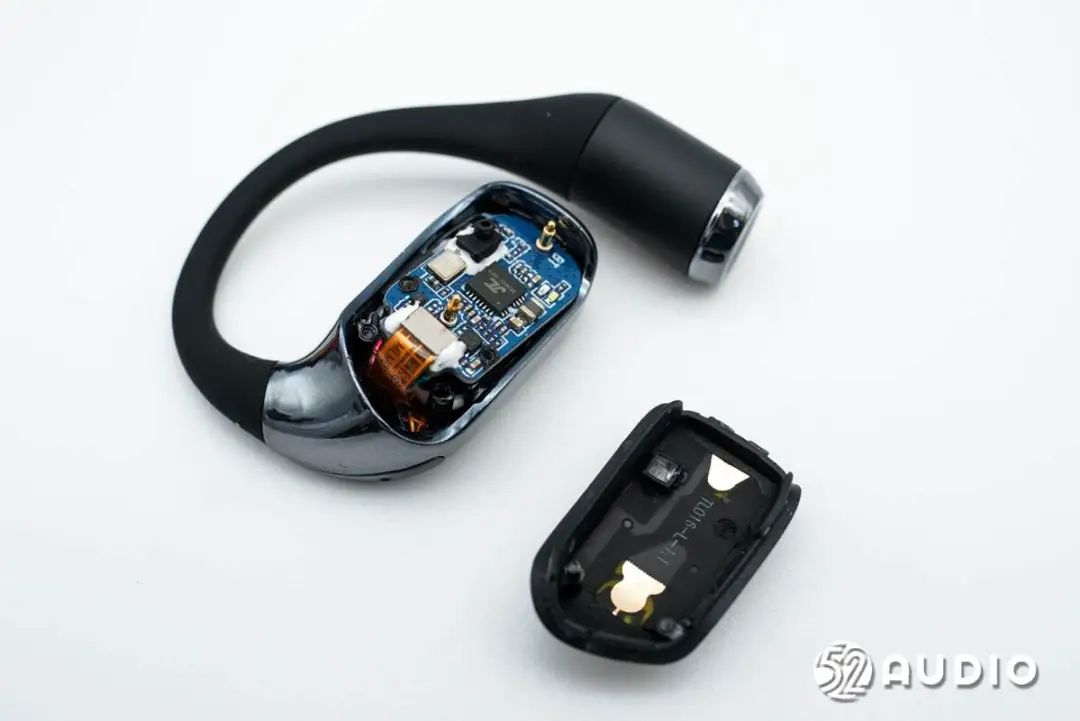

拆解耳机部分,取掉音腔背部盖板,腔体内部上层固定主板,与排线通过连接器连接。x0qednc

x0qednc

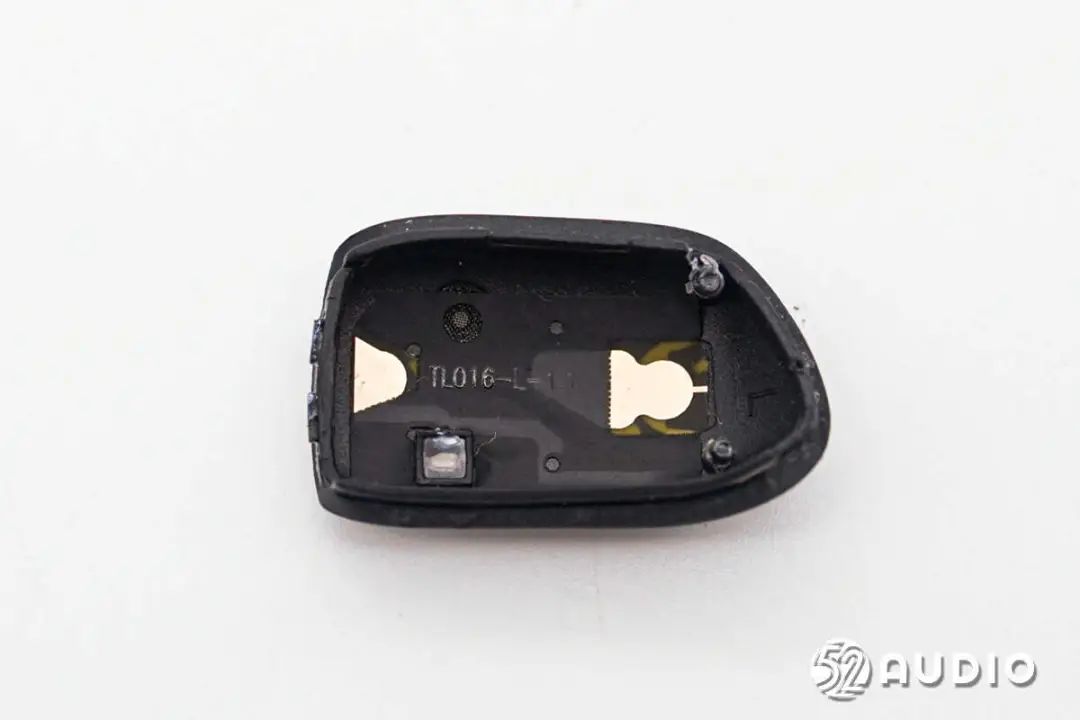

盖板内侧结构一览,设置有蓝牙天线和触摸检测贴片。x0qednc

x0qednc

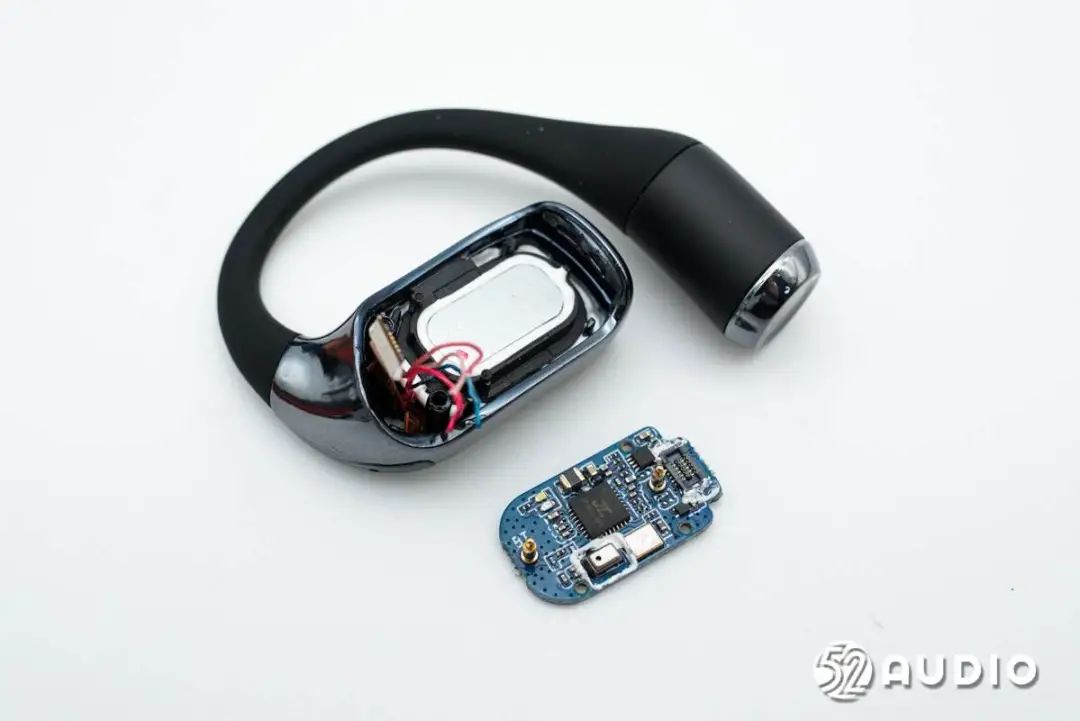

挑开连接器,取出主板单元。x0qednc

x0qednc

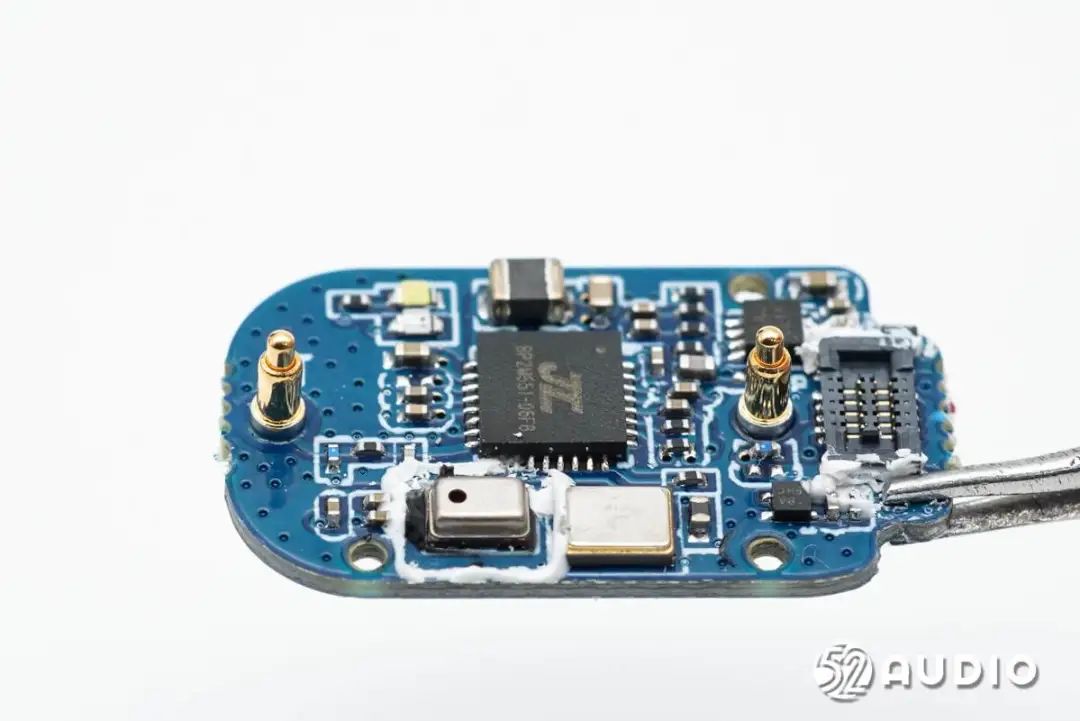

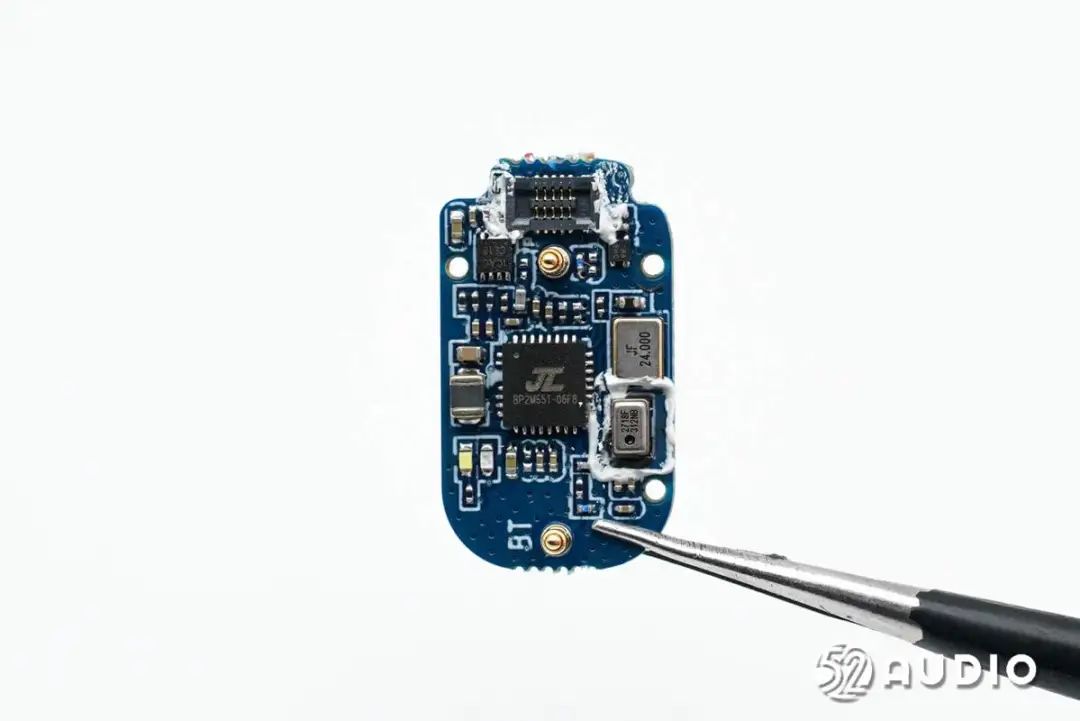

耳机主板一侧电路一览。x0qednc

x0qednc

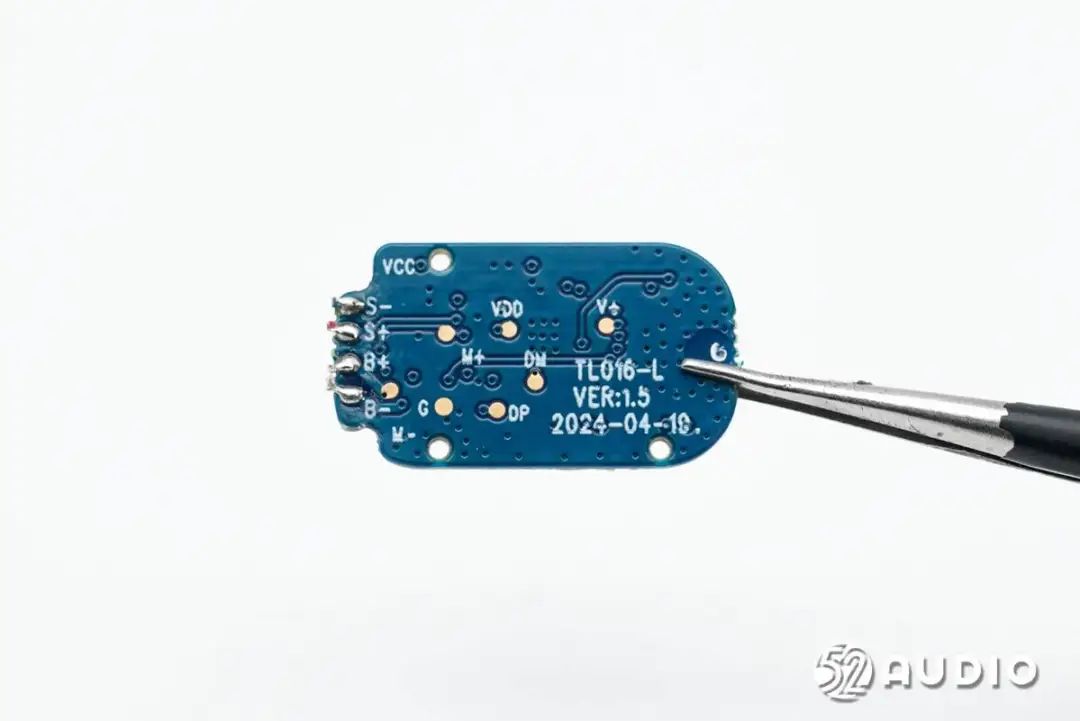

耳机主板另外一侧与扬声器和电池导线焊接。x0qednc

x0qednc

主板上连接蓝牙天线和触摸检测贴片的两颗Pogo Pin连接器特写。x0qednc

x0qednc

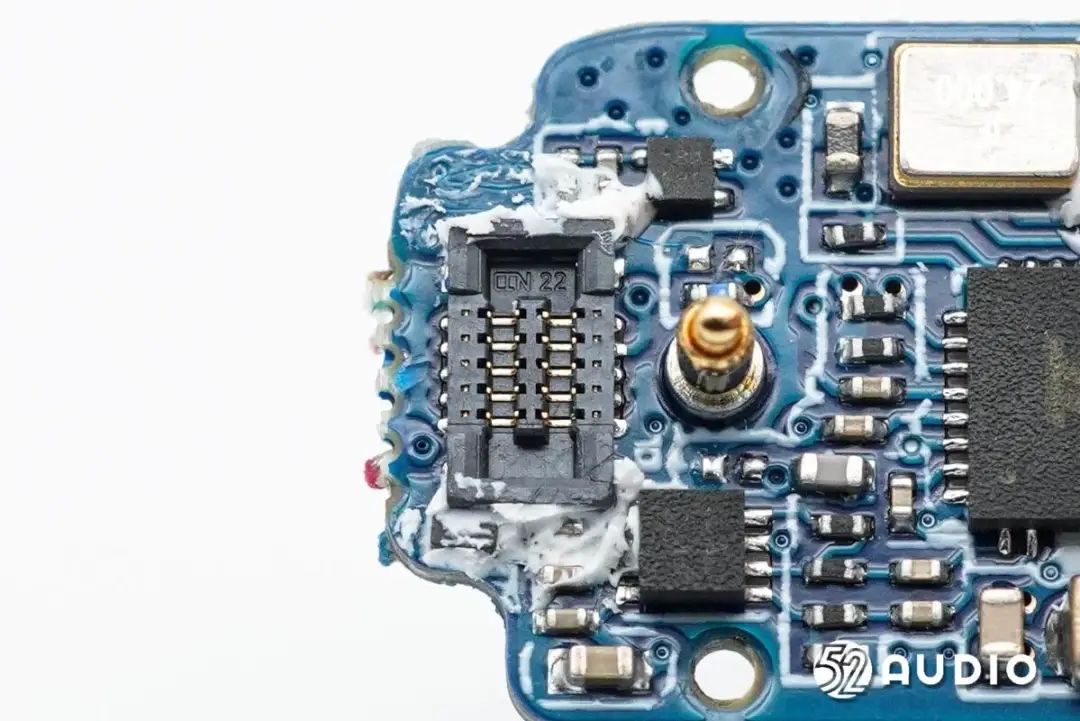

连接麦克风和充电触点排线的BTB连接器母座,来自亚奇科技(OCN),型号:OK-23GF010-04。x0qednc

x0qednc

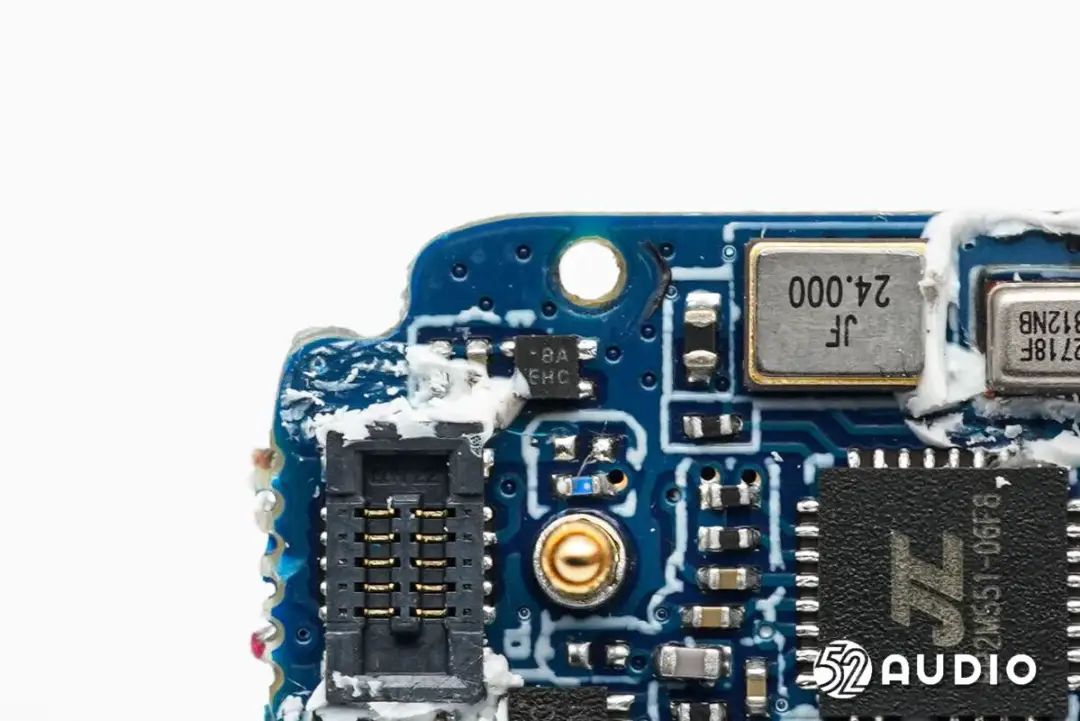

丝印BA EHC的一体化锂电保护IC。x0qednc

x0qednc

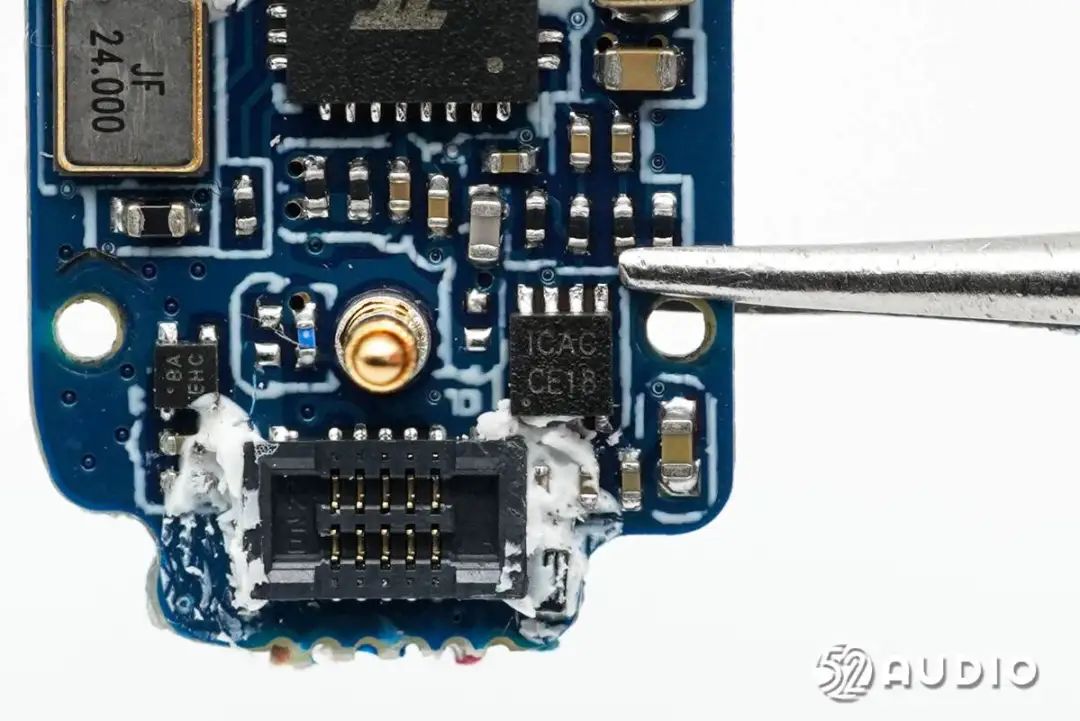

丝印ICAC的触摸检测IC。x0qednc

x0qednc

用于反馈无线连接状态和剩余电量信息的LED指示灯特写。x0qednc

x0qednc

JL杰理JL7006F蓝牙音频SoC,内置32位DSP,支持AAC,SBC音频解码,支持单麦克风环境噪声消除,支持20波段EQ配置;内置双通道24位DAC,双通道24位ADC,两个模拟麦克风放大,内置麦克风偏置;可支持前馈、反馈、混合主动降噪;还集成了数字和模拟电路电源的低压LDO和DC-DC,以及耳机的触摸检测,LED控制等。x0qednc

x0qednc

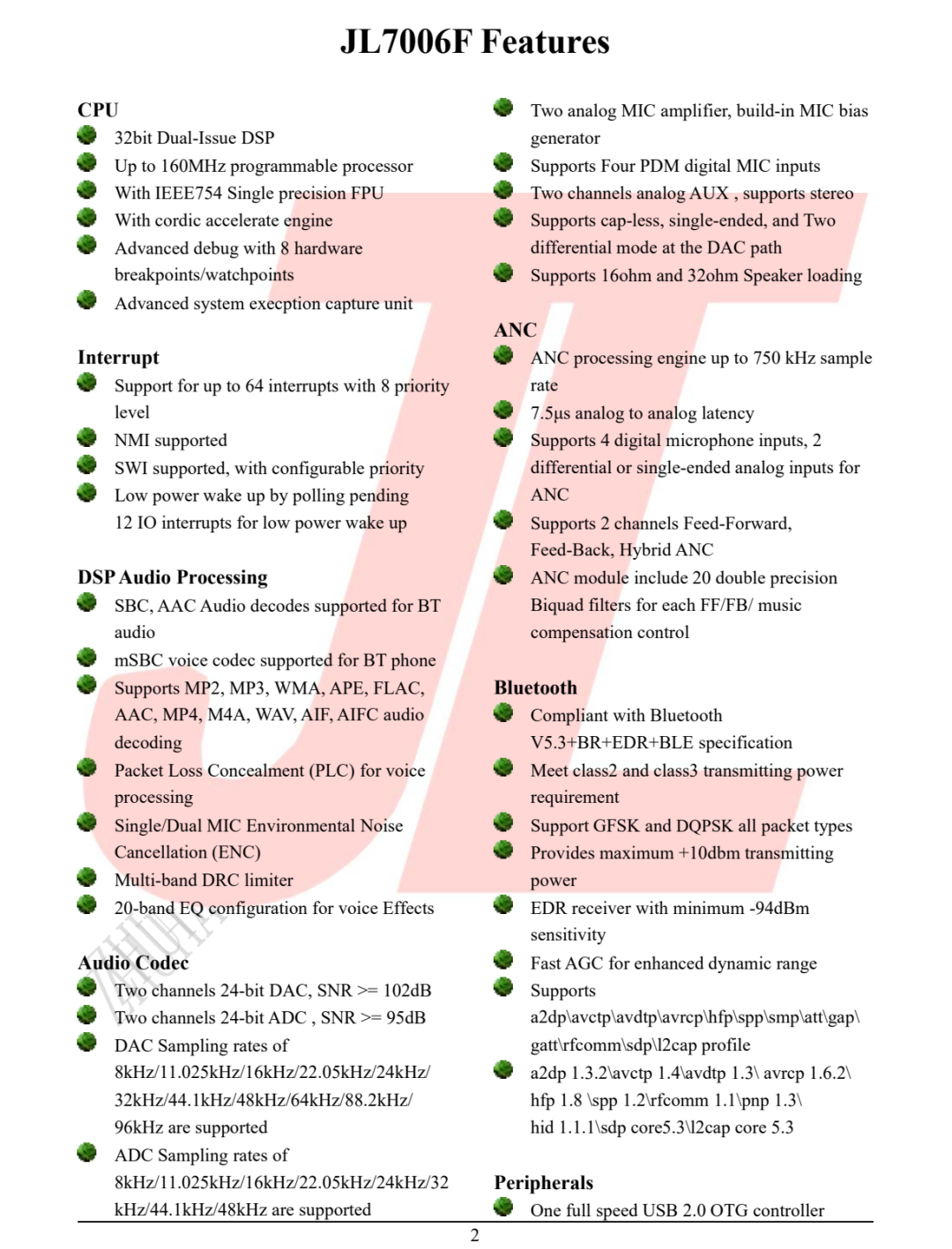

JL杰理JL7006F详细资料图。据我爱音频网拆解了解到,包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。x0qednc

x0qednc

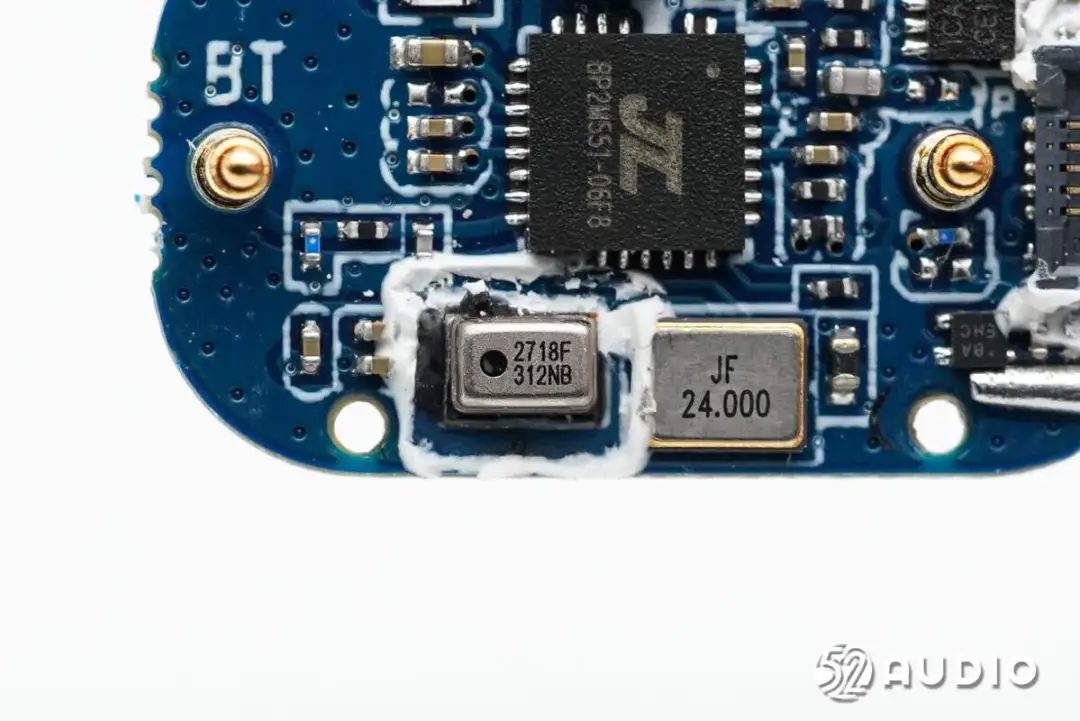

24.000MHZ的晶振特写,为蓝牙芯片提供时钟。x0qednc

x0qednc

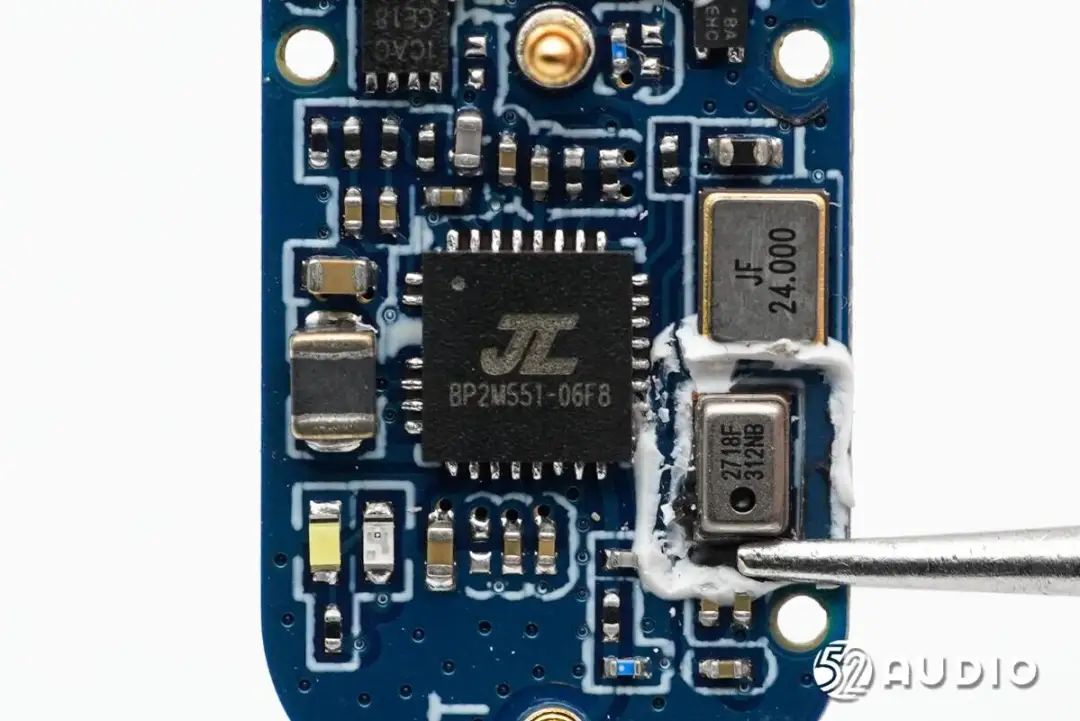

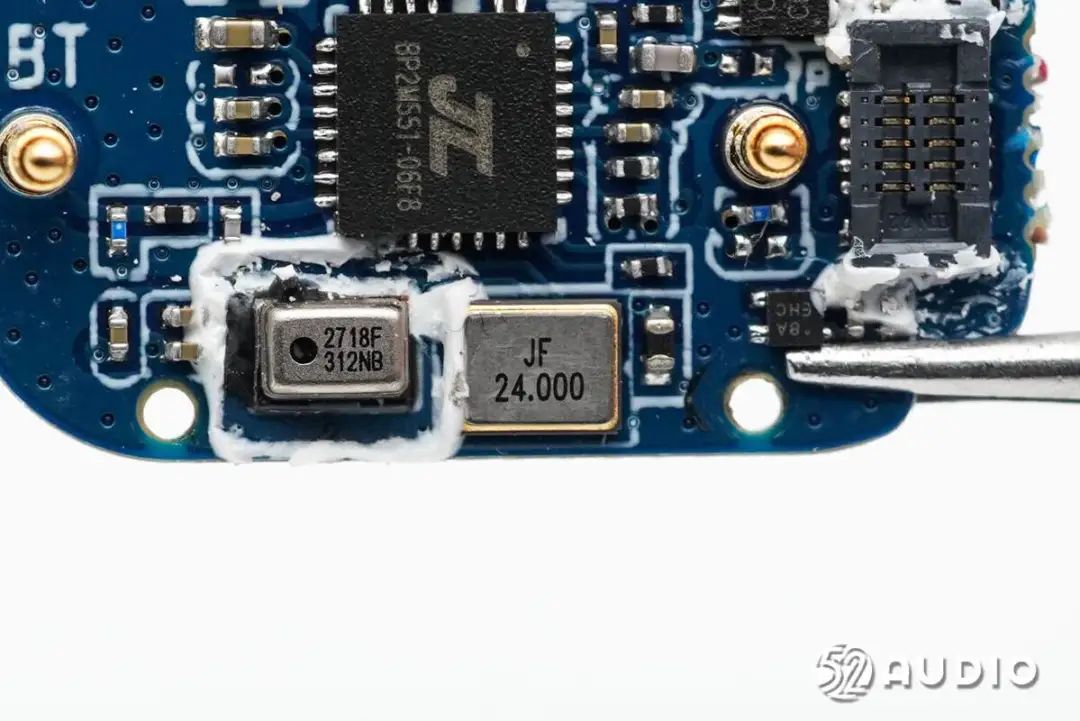

镭雕2718F的MEMS麦克风特写,用于通话降噪功能拾音。x0qednc

x0qednc

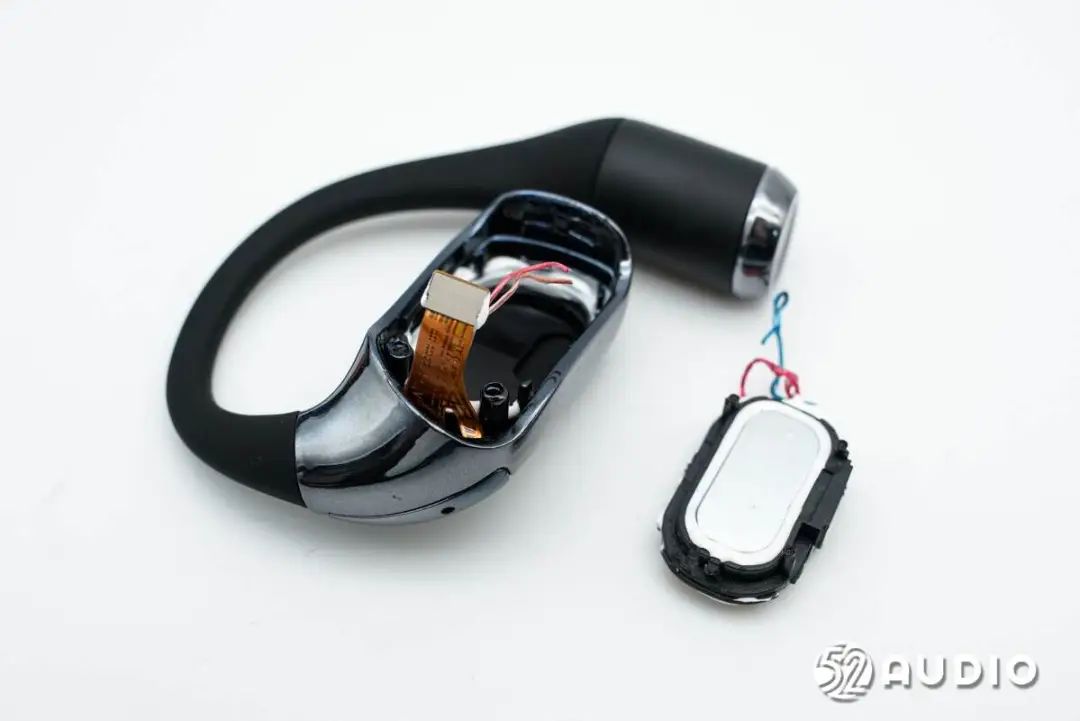

取出音腔内部的扬声器单元。x0qednc

x0qednc

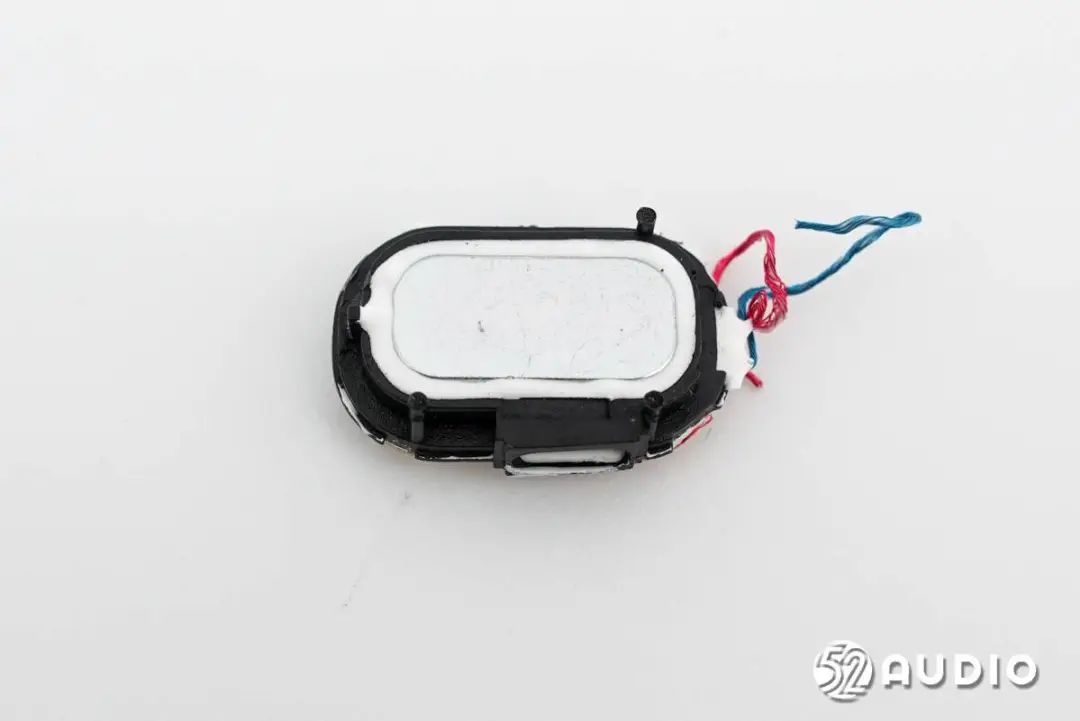

跑道型扬声器正面特写,采用了复合振膜。x0qednc

x0qednc

扬声器背面特写,侧边设置调音孔。x0qednc

x0qednc

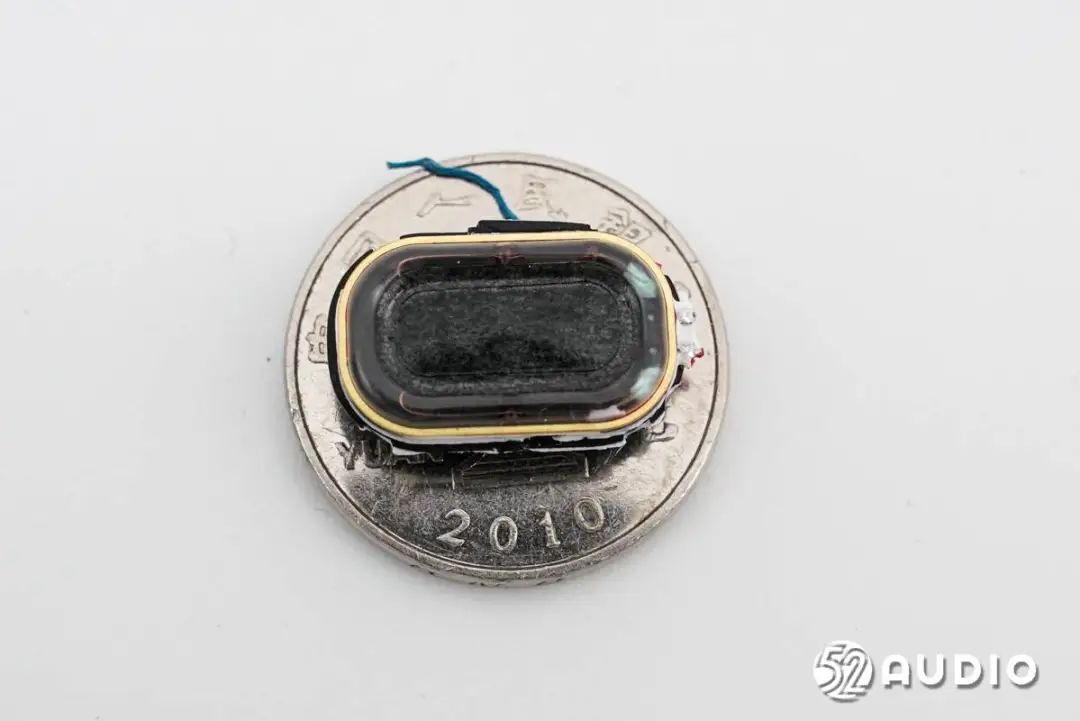

扬声器与一元硬币大小对比。x0qednc

x0qednc

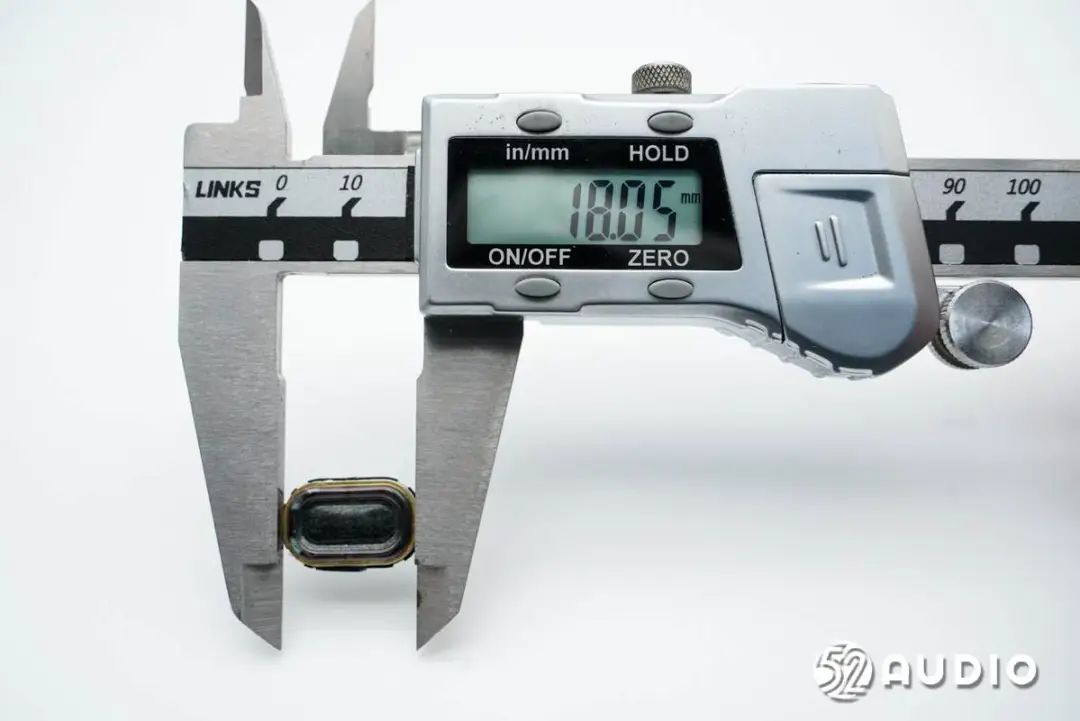

经我爱音频网实测,扬声器长直径约为18mm。x0qednc

x0qednc

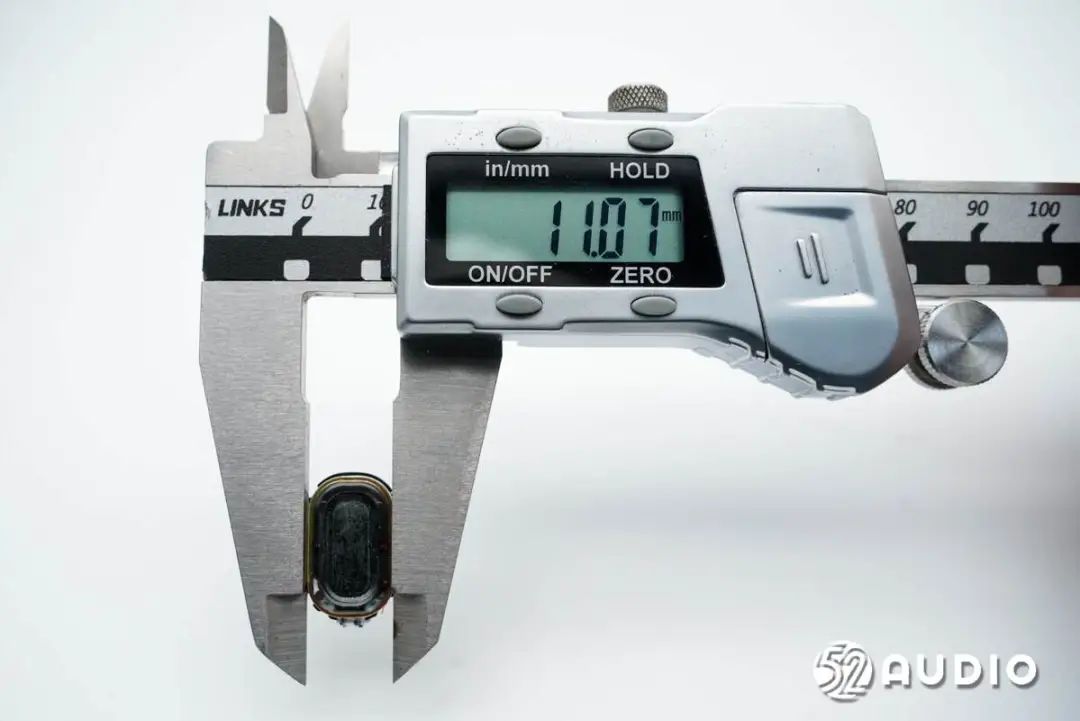

短直径约为11mm。x0qednc

x0qednc

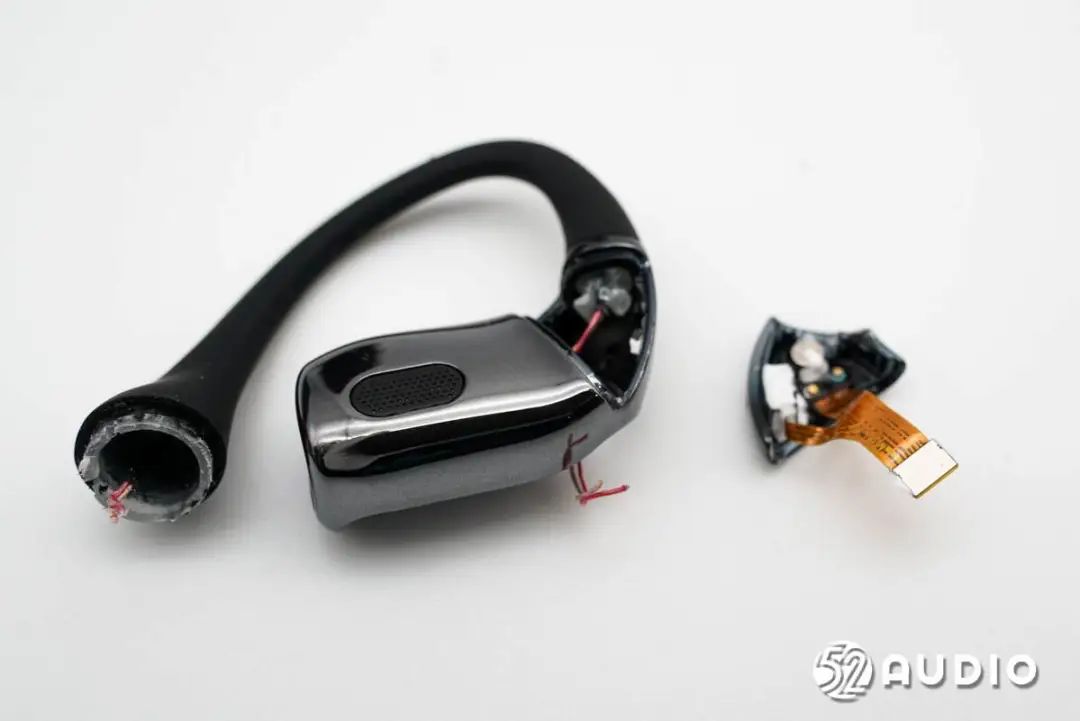

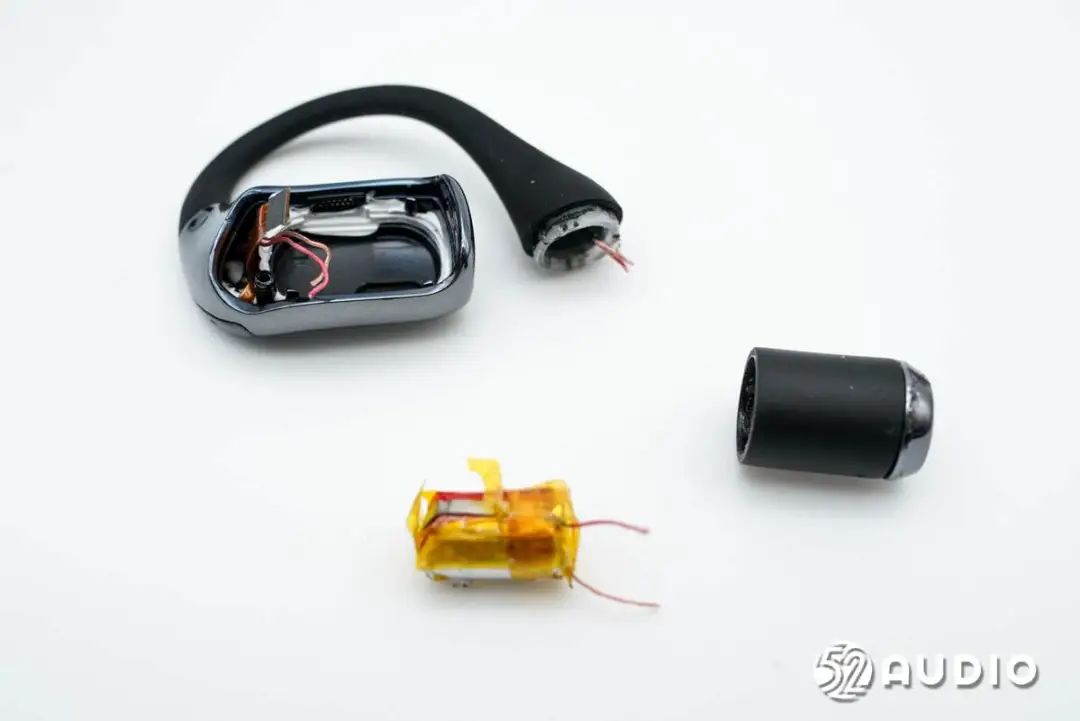

拆掉耳挂末端腔体,取出电池单元。x0qednc

x0qednc

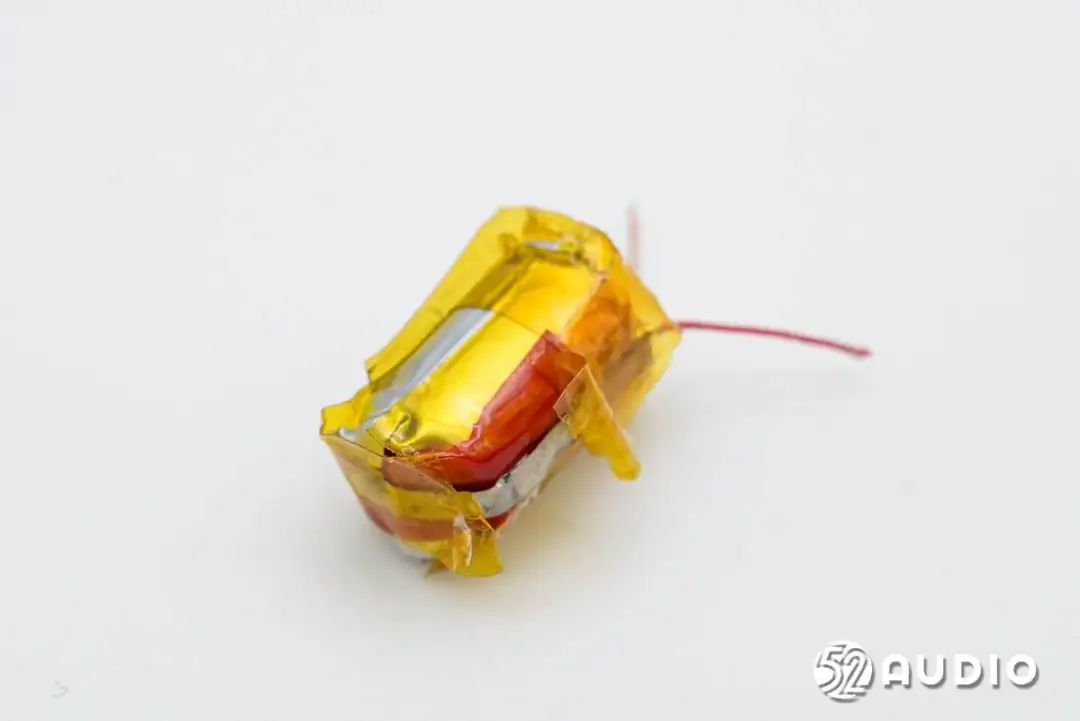

耳机内置软包锂电池,通过高温绝缘胶带包裹防护。x0qednc

x0qednc

拆掉通话麦克风的腔体盖板。x0qednc

x0qednc

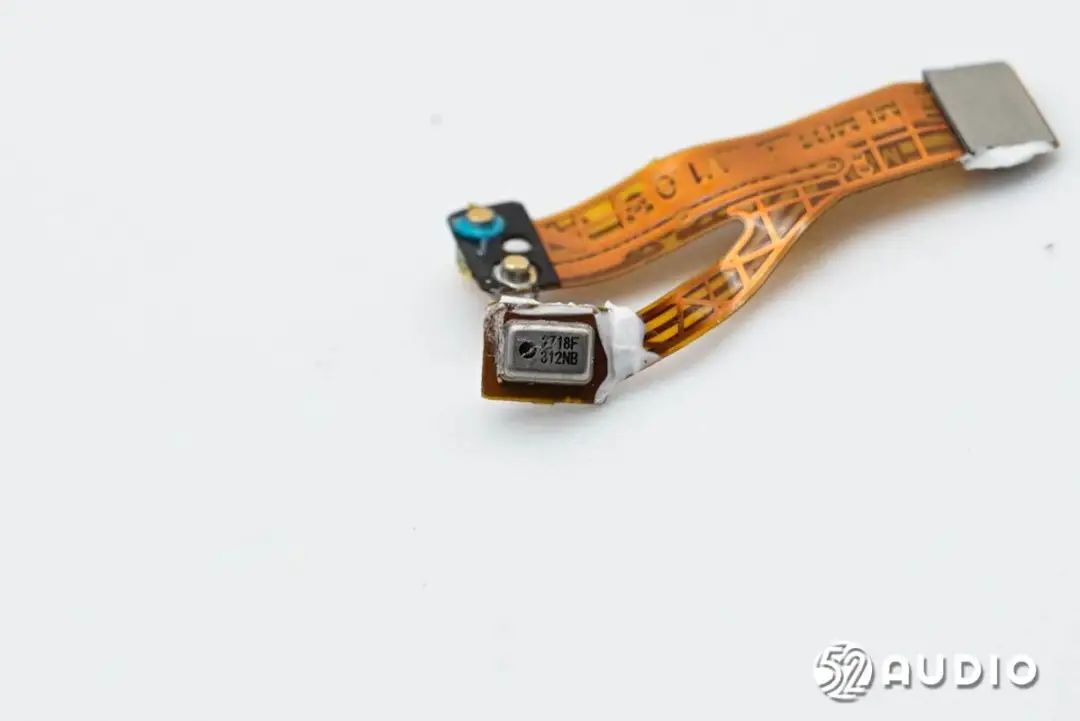

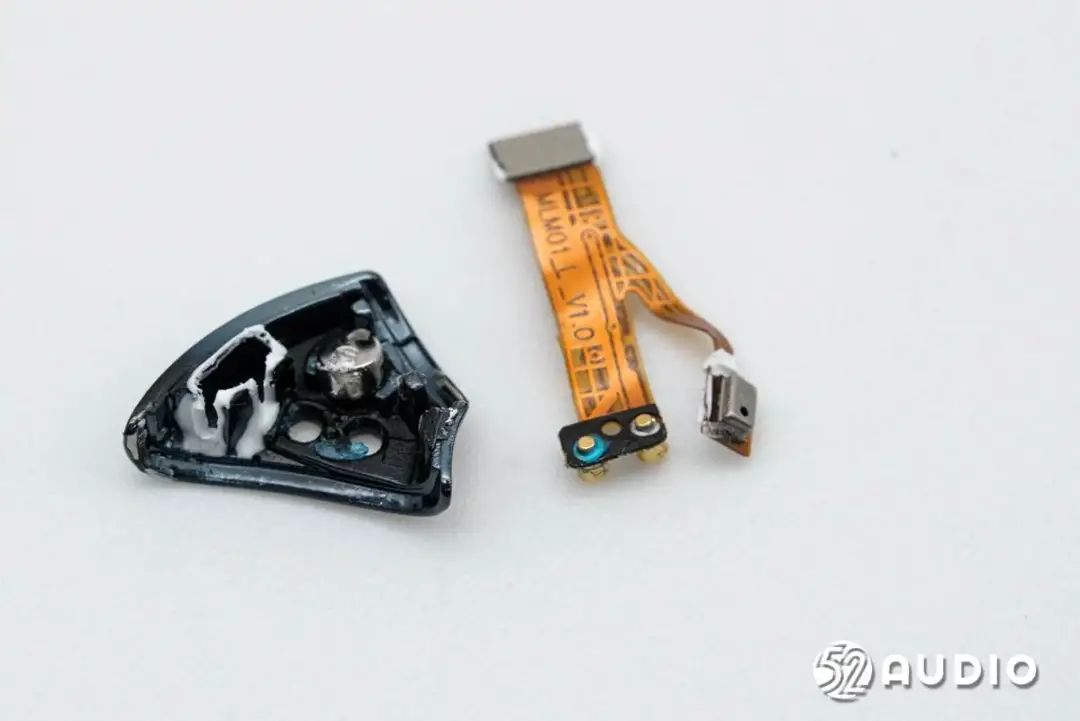

取出通话麦克风排线。x0qednc

x0qednc

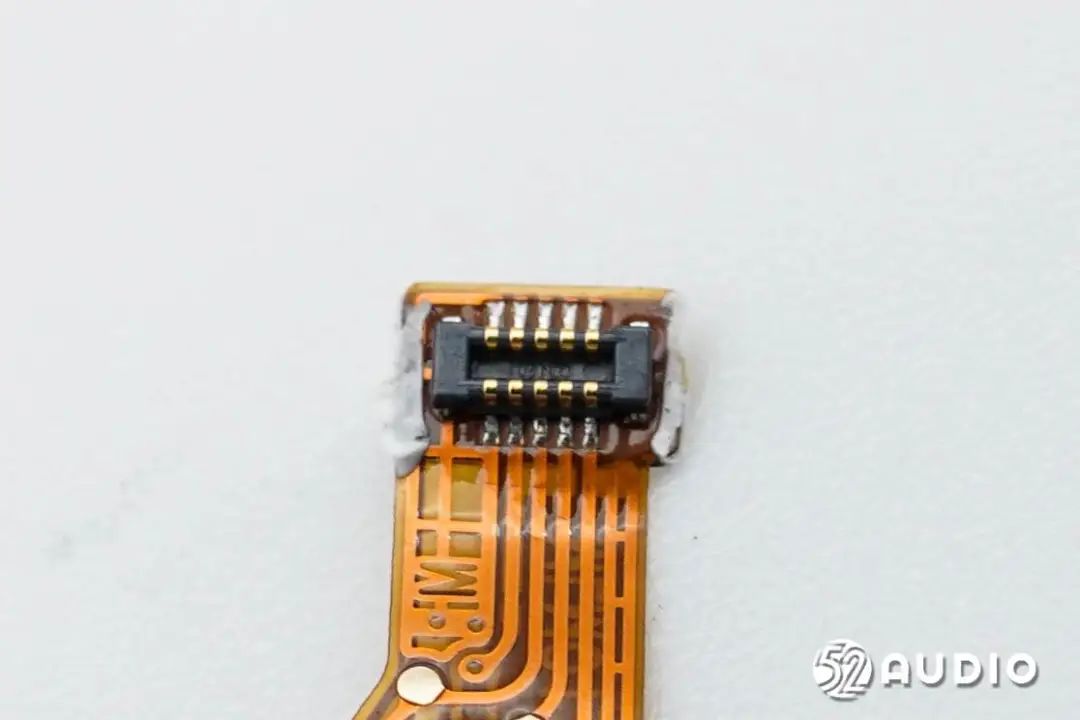

通话麦克风排线连接主板的BTB连接器公座特写,来自亚奇科技(OCN),型号:OK-23GM010-04。x0qednc

x0qednc

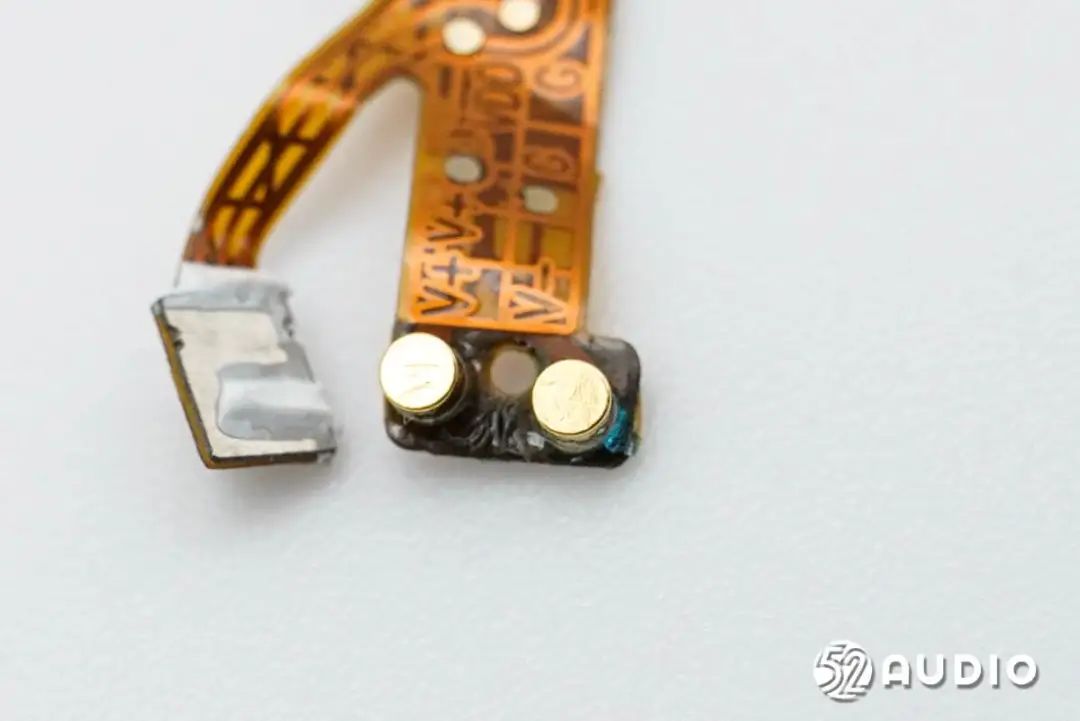

连接充电盒充电的金属铜柱特写。x0qednc

x0qednc

镭雕2718F的MEMS麦克风特写,用于语音通话功能拾音。两颗麦克风协同,搭配降噪算法,提供清晰通话。x0qednc

x0qednc

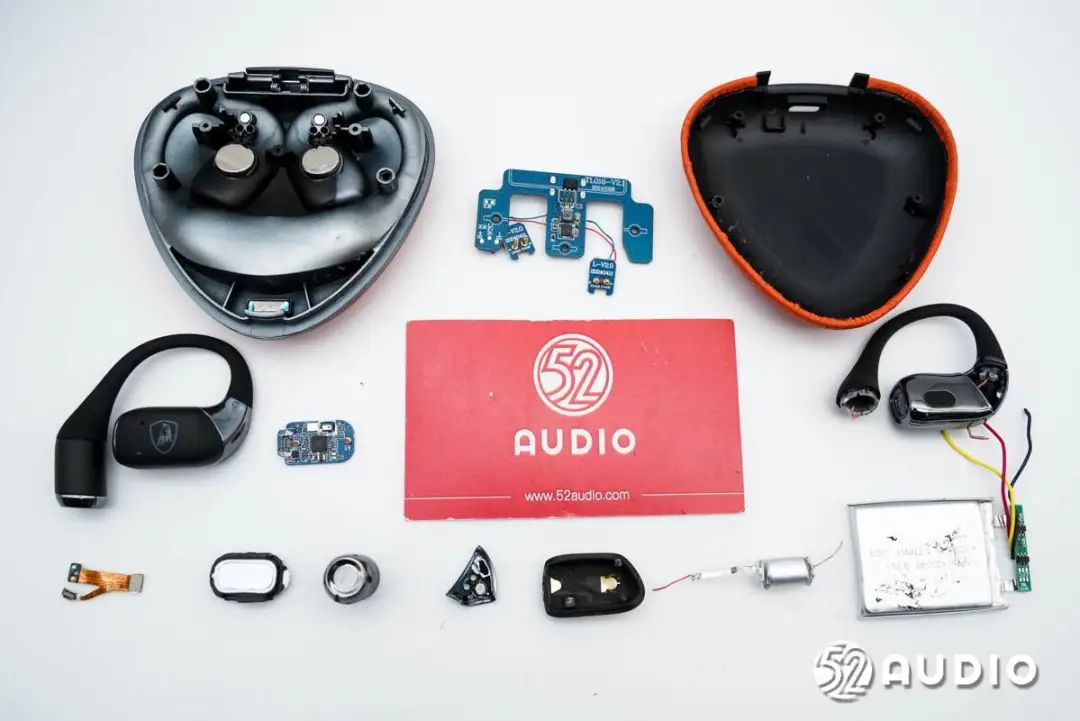

Tonino Lamborghini TLO16开放式耳机拆解全家福。x0qednc

三、我爱音频网总结x0qednc

Tonino Lamborghini TLO16开放式耳机在外观设计方面,具有着非常突出的特征。充电盒采用了独特的圆角三角形设计,通过橙色柔软皮革外壳,搭配金属质感的座舱,呈现出低调奢华的风格。耳挂式耳机采用了黑色和类金属的钛空灰配色,质感同样非常出众;采用人体工学设计,搭配液态硅胶材质,提供了持久的舒适佩戴体验。x0qednc

内部主要配置方面,充电盒搭载了480mAh锂电池,主板上采用了JL杰理AC982A充电仓SoC,负责电池的充放电管理和整机控制;采用Prisemi芯导P14C1S过压过流保护IC,保护后级器件。耳机内部搭载60mA软包锂电池,18x11mm跑道型喇叭,单耳内置两可MEMS麦克风拾音,主控芯片为JL杰理JL7006F蓝牙音频SoC。x0qednc
