maono闪克是一家互联网麦克风品牌，旗下产品包括适用于直播、录音、视频录制等场景的桌面/悬臂麦克风、无线领夹麦克风，以及声卡等。此次要拆解的Wave T5是闪克在2025年推出的新一代无线领夹麦克风，外观上采用小巧迷你的纽扣设计，支持背夹、磁吸、项链多种佩戴方式，满足用户个性化的录音需求。
在功能配置上，maono闪克Wave T5无线领夹麦克风搭载定制咪头，支持48KHz 24bit采样率，20Hz~20KHz频响，信噪比80dB，声压级120dB，带来清晰纯净的录音效果；支持音盾AI降噪功能，支持机身3档降噪调节、APP 14级降噪设置，有效滤除环境杂音，保障不失真不变音；还支持人声增强、阳光明亮、温暖知性、磁性电台四种声音滤镜，适配不同场景，提供最佳声音体验。
闪克Wave T5无线领夹麦克风还支持远程控制功能，一键开启录制；支持边充边用，避免续航焦虑；支持回放免插拔，创作更方便。连接方面，接收器采用了Type-C/Lightning接口，即插即用；麦克风开机自动连接，最长可提供300米稳定传输。续航上，单麦录制时间约9小时，搭配充电盒综合续航30小时。下面来看看这款产品的详细拆解报告吧~
一、maono闪克Wave T5无线领夹麦克风开箱

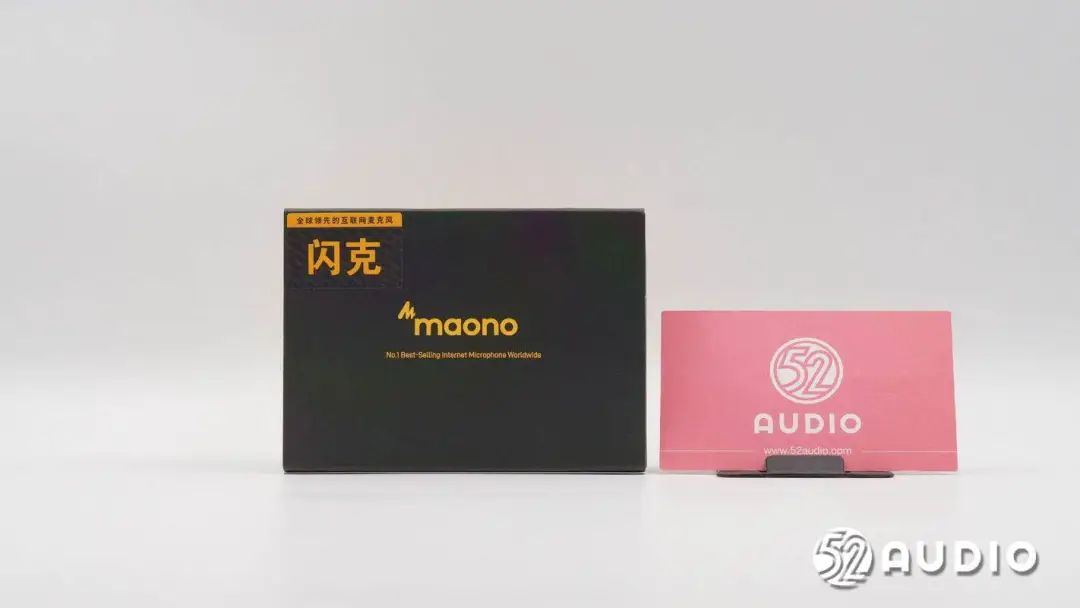

maono闪克Wave T5无线领夹麦克风包装盒采用了经典品牌配色设计，顶部展示品牌LOGO。

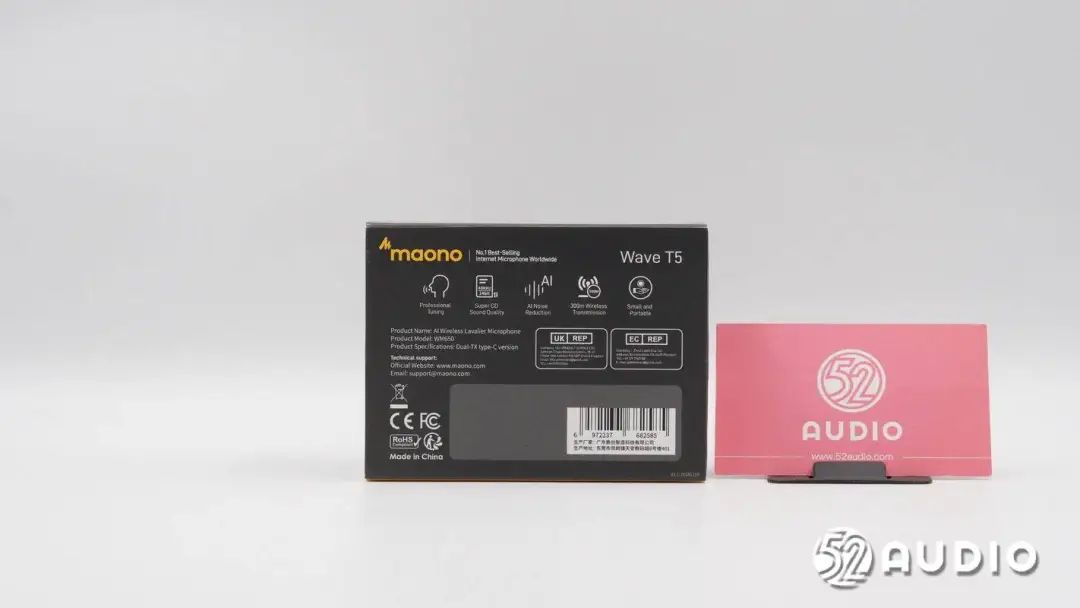

包装盒底部介绍了产品特点：专业调音、超CD音质、AI降噪、300 米无线传输和小巧便携；以及产品名称：AI无线领夹麦克风、产品型号：WM650、产品规格：双发射器Type-C版本等信息。

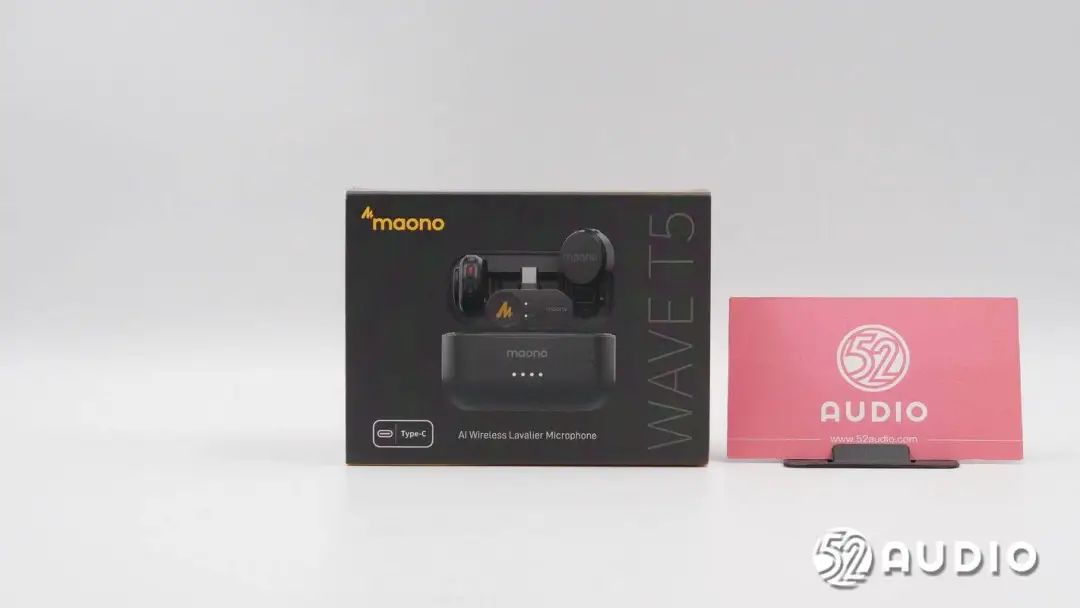

包装盒正面展示有产品的整体外观，产品名称，以及Type-C版本标识。
包装盒背面设计有苹果MFi标识，以及详细的兼容型号。
包装盒内部纸质文档，包括使用手册、产品清单、合格证和麦克风贴纸。

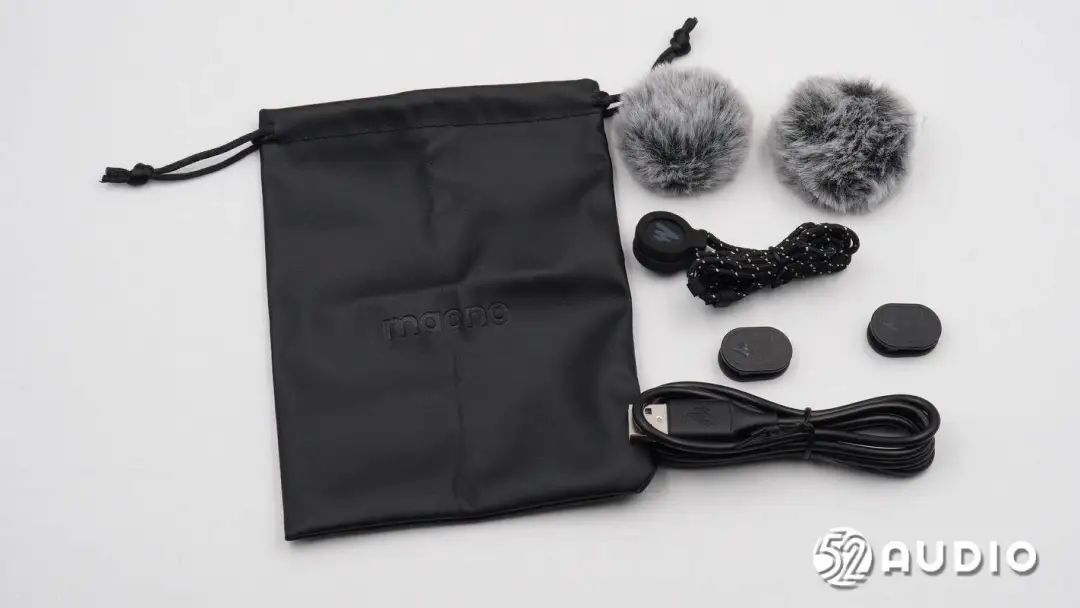

随机标配的配件包括收纳袋、防风毛套、充电线、磁吸片项链和磁吸背夹。

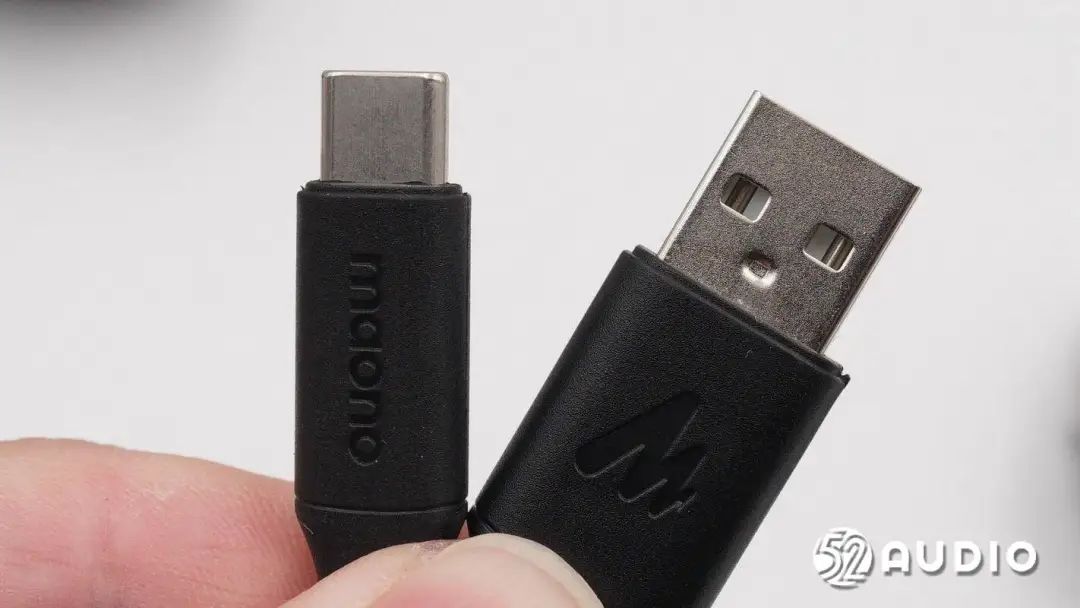

充电线采用了USB-A to Type-C接口，端口设计有闪克品牌LOGO。

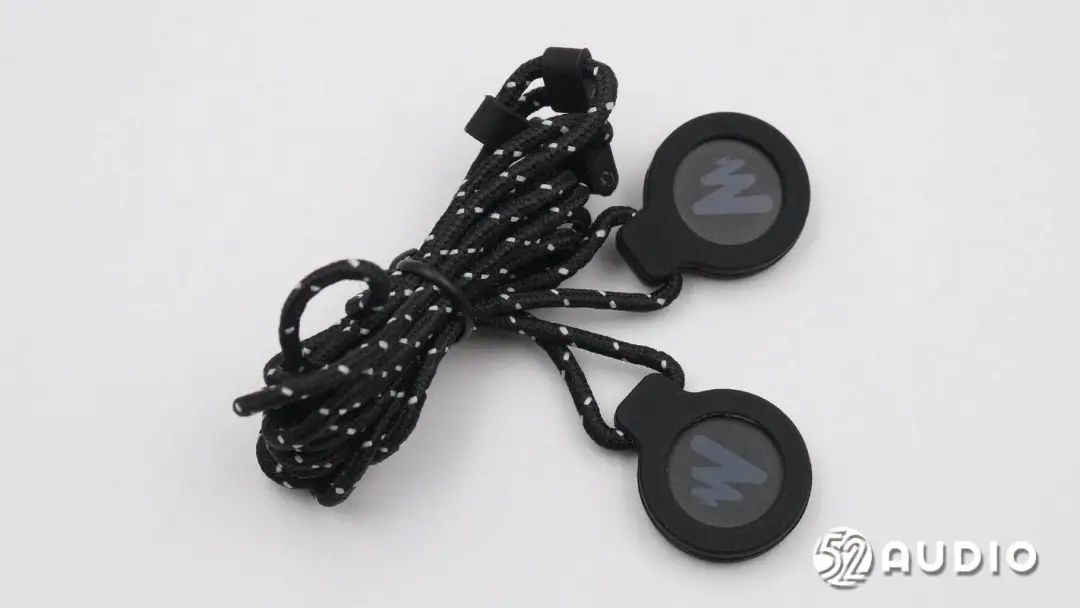

磁吸片项链，采用了编织挂绳，佩戴柔软亲肤。磁吸片通过橡胶套固定，设计有品牌LOGO。
标配的磁吸背夹，即可以夹在衣领上，又可以吸附在衣服任何位置使用。

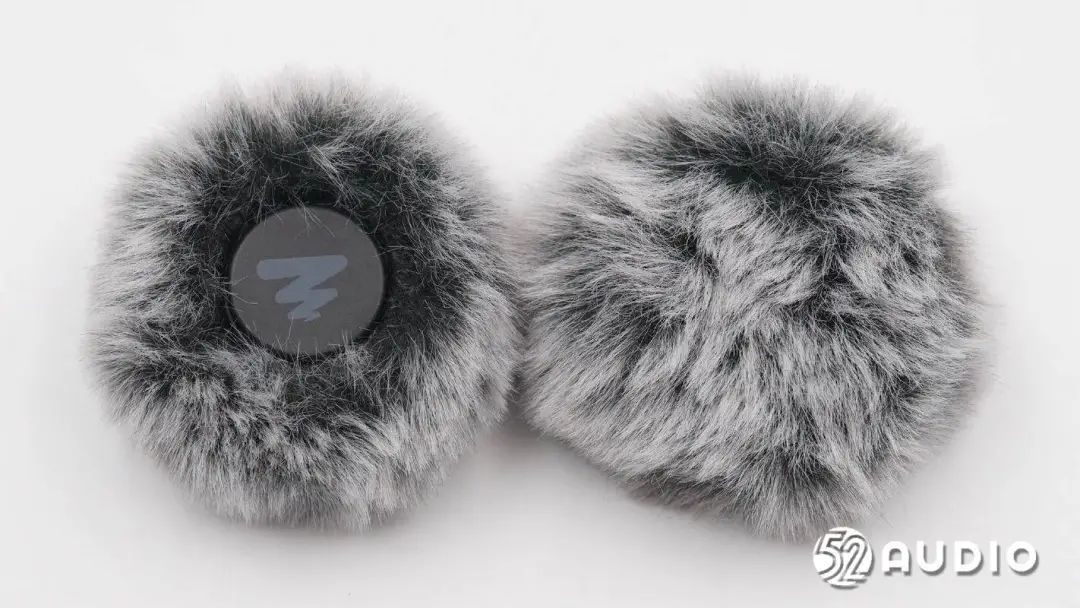

标配的防风毛套，用于降低风噪影响，同时起到防喷作用。

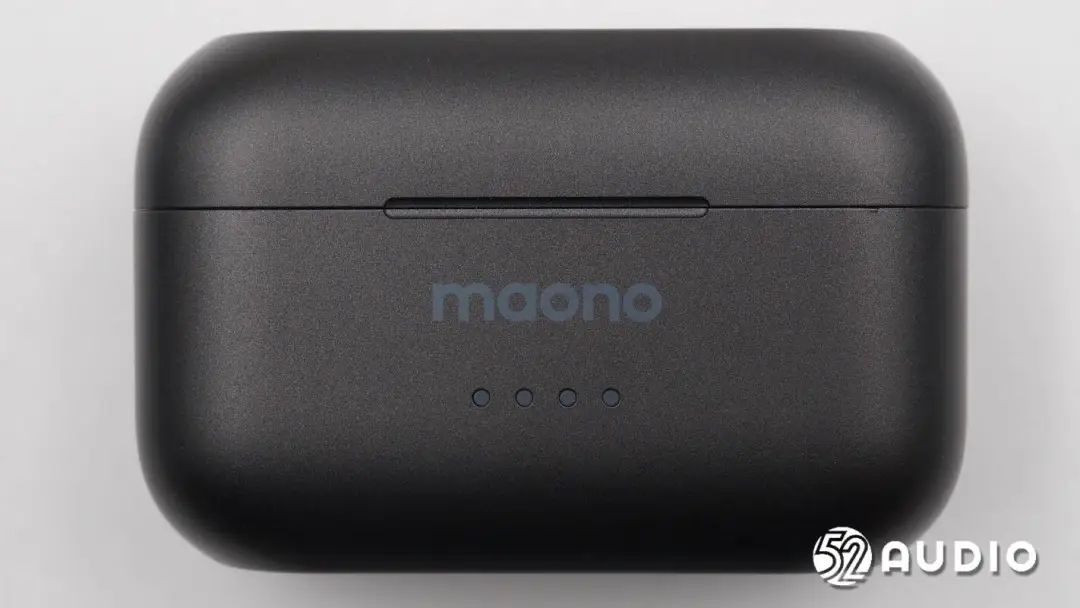

maono闪克Wave T5无线领夹麦克风充电盒采用了圆角方形设计，磨砂质感，正面设计有品牌LOGO，设置有四颗指示灯。

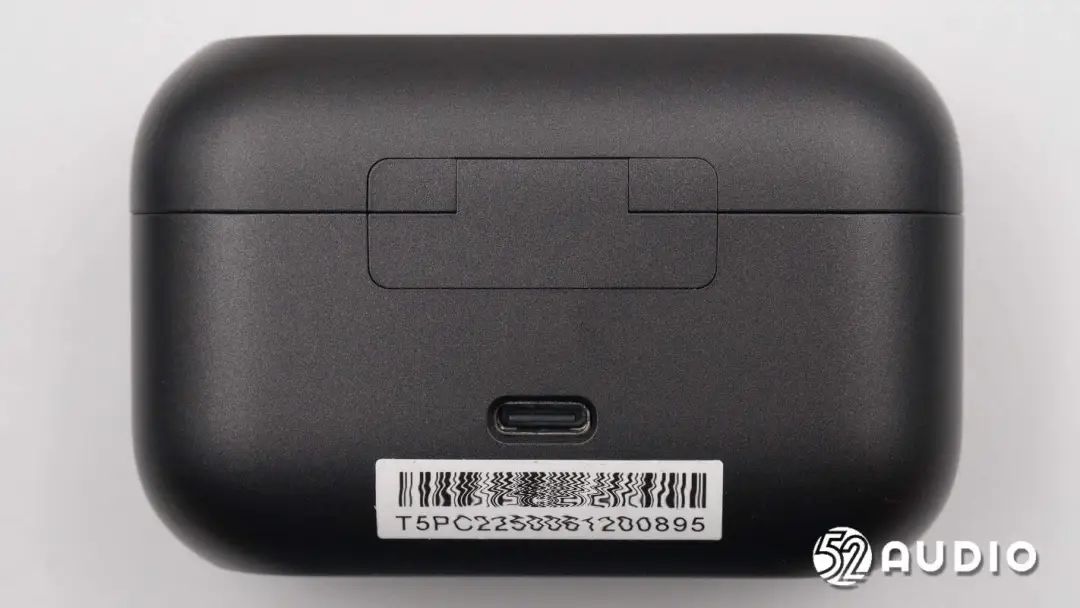

充电盒背面设置Type-C充电接口。

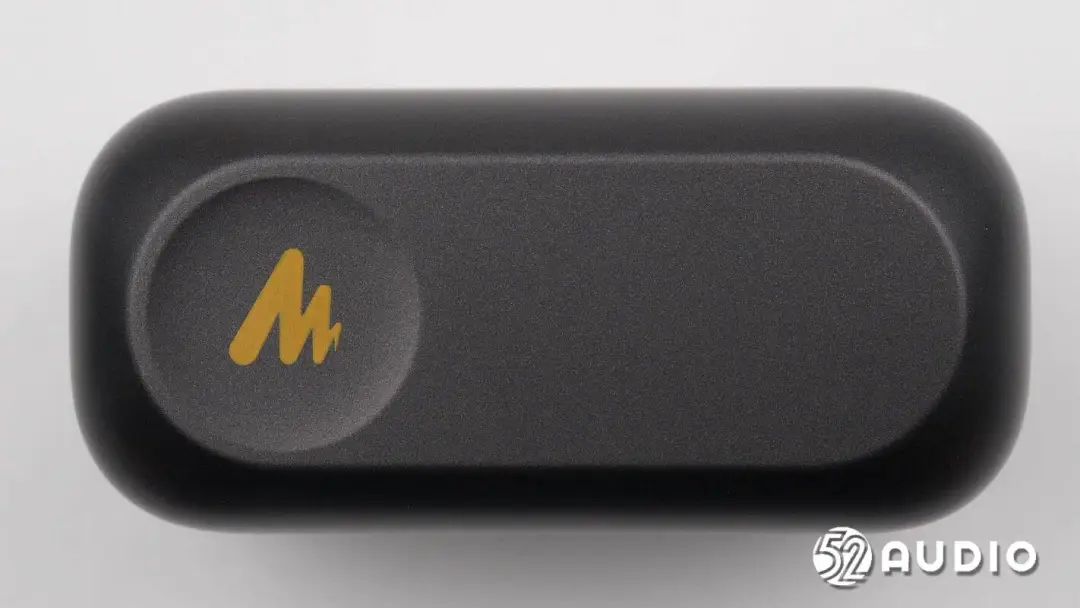

机身顶部设计maono闪克品牌标志。

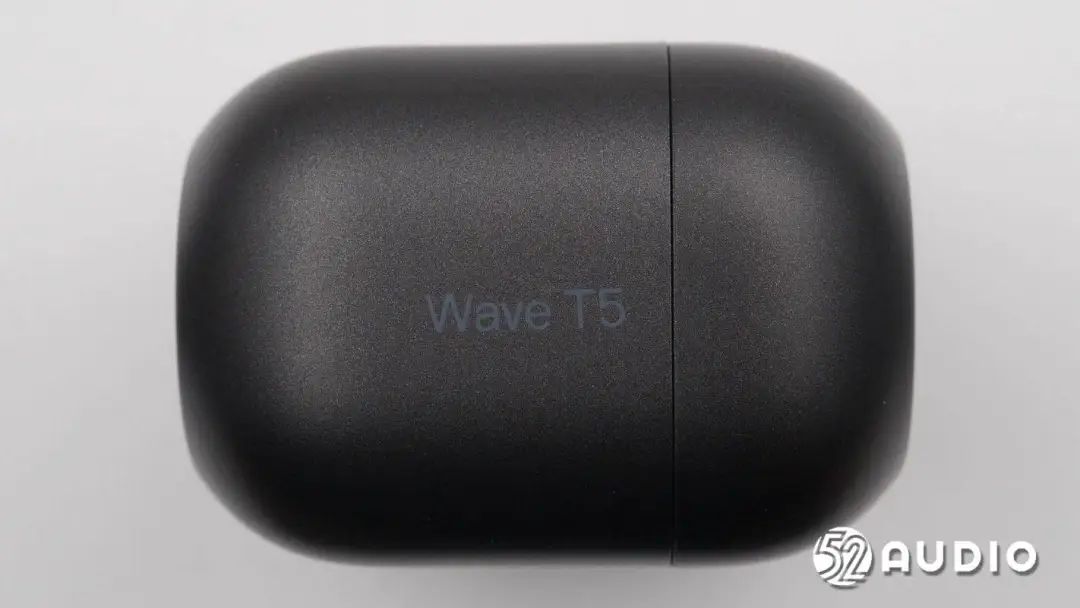

机身侧边设计有“Wave T5”产品名称。

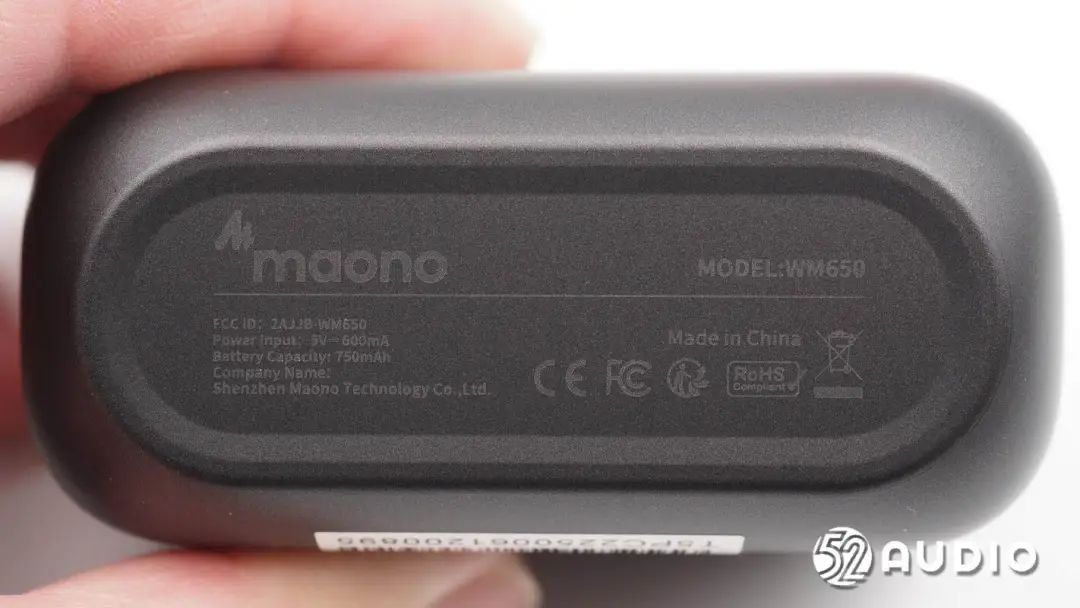

机身底部标注产品信息和认证标志。型号：WM650，输入功率：5V-600mA，电池容量：750mAh。

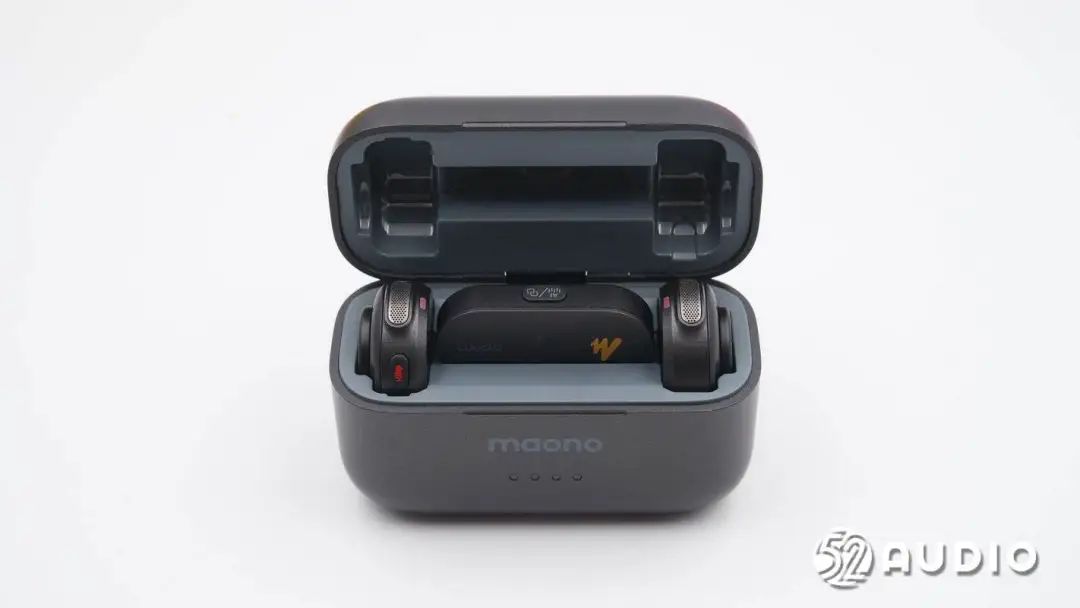

打开充电盒盖，内部磁吸固定一拖二麦克风。盒盖内侧凹槽设计，提供更好的固定。

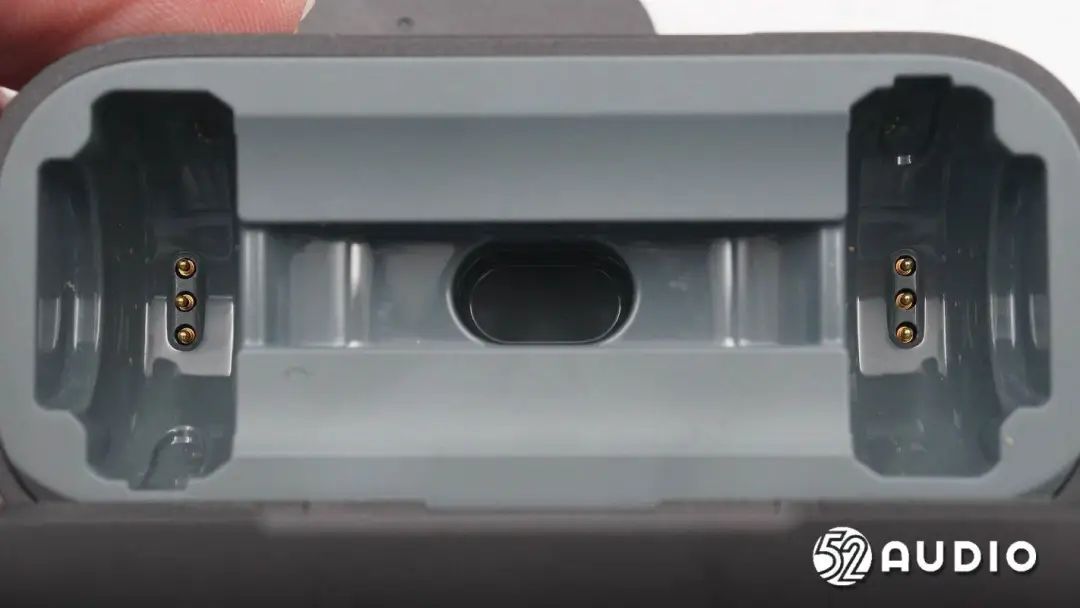

取出麦克风，座舱内部结构一览。对应发射器设置有充电的金属顶针。

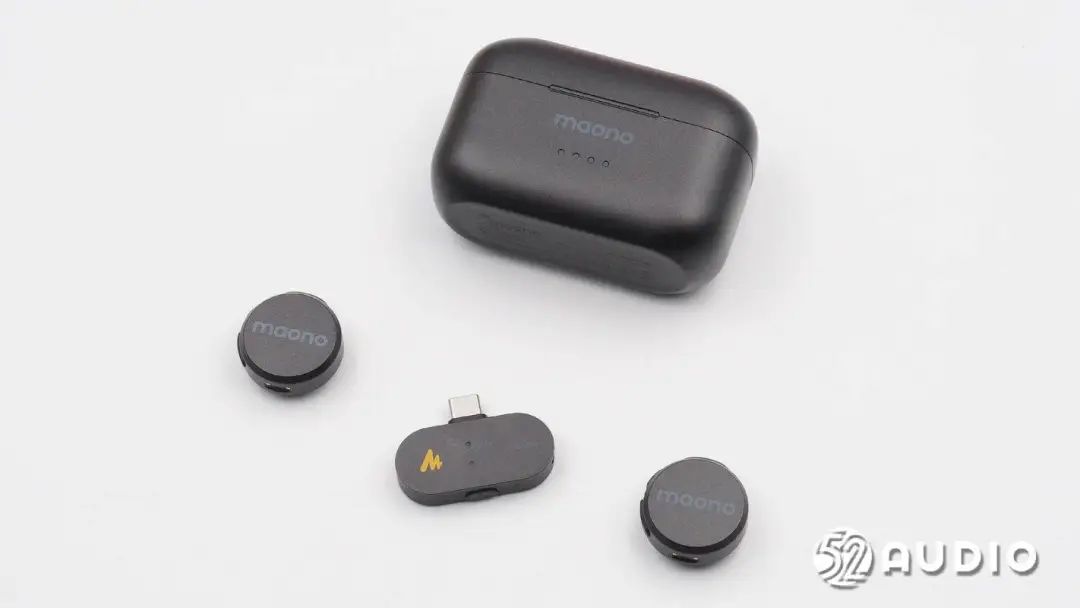

maono闪克Wave T5无线领夹麦克风整体外观一览，麦克风体积小巧，佩戴轻盈，质感与充电盒一致。

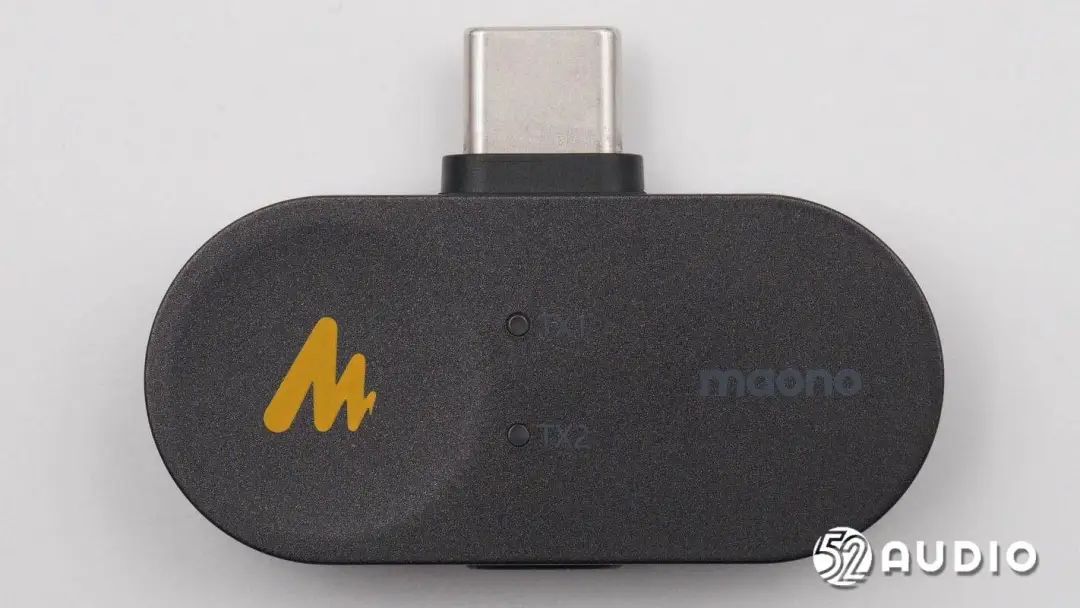

接收器正面外观一览，采用了椭圆形设计，Type-C插头。设置有两颗指示灯，反馈两个发射器的连接状态。

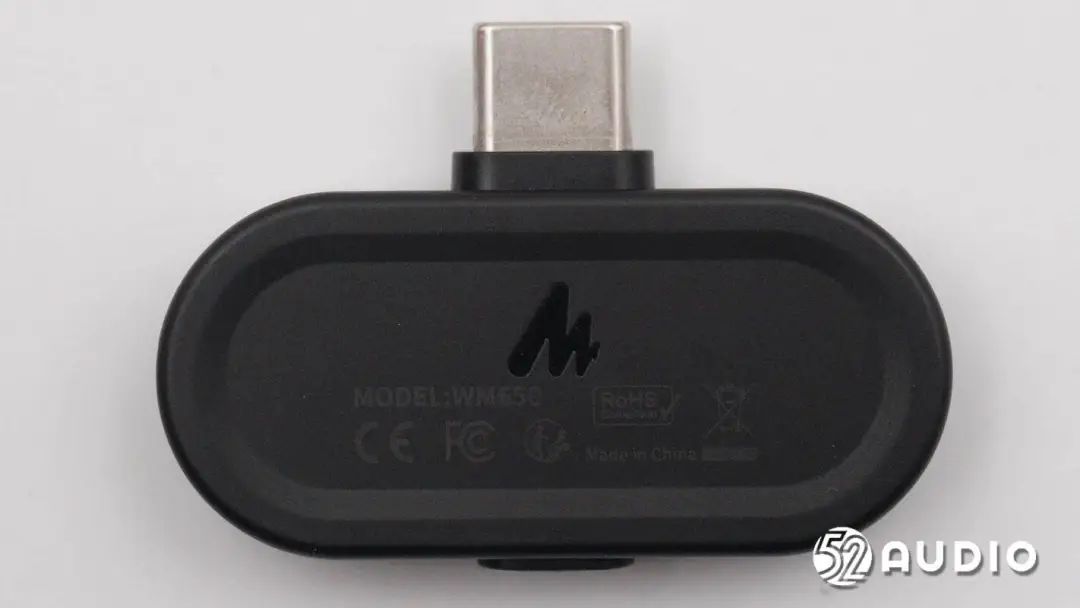

接收器背面外观一览，标注有产品信息。

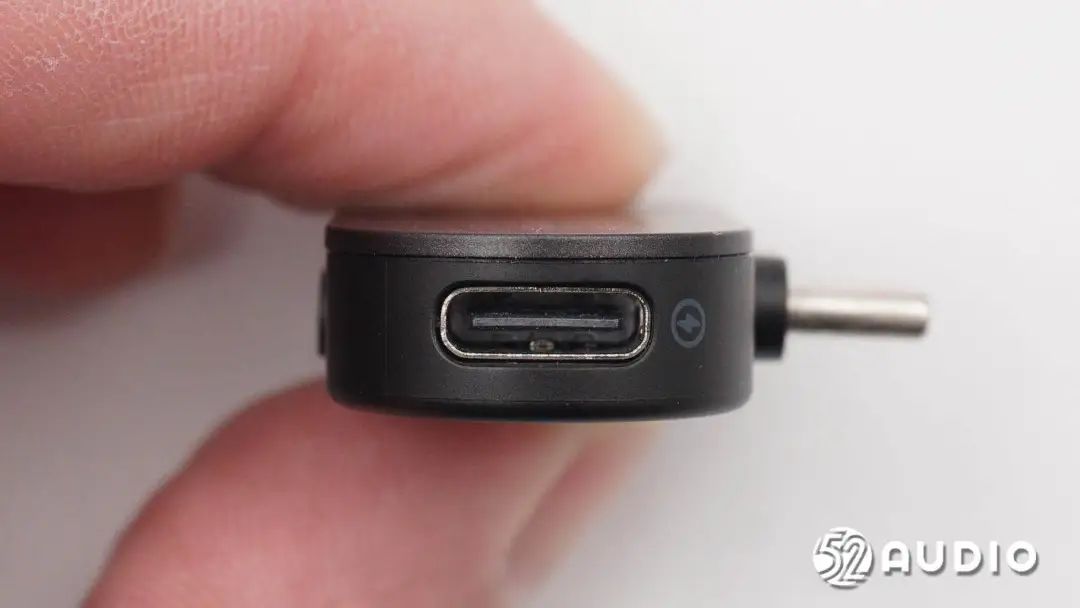

接收器侧边设置有Type-C接口，用于为录制设备供电。

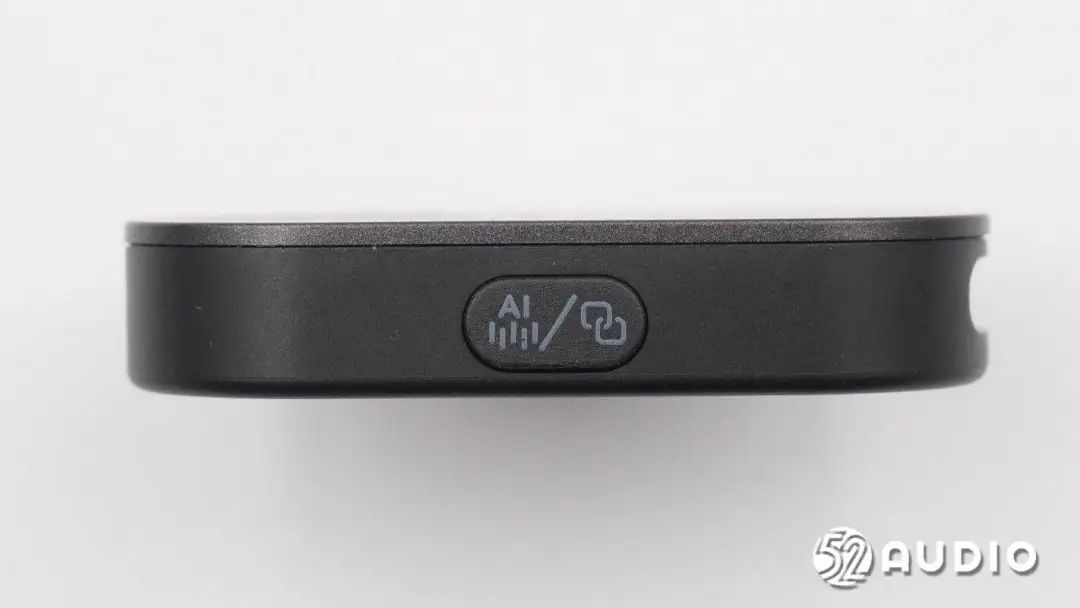

机身背部设置有AI降噪和配对按键。
发射器预装一对磁吸片，能够一同放入充电盒。

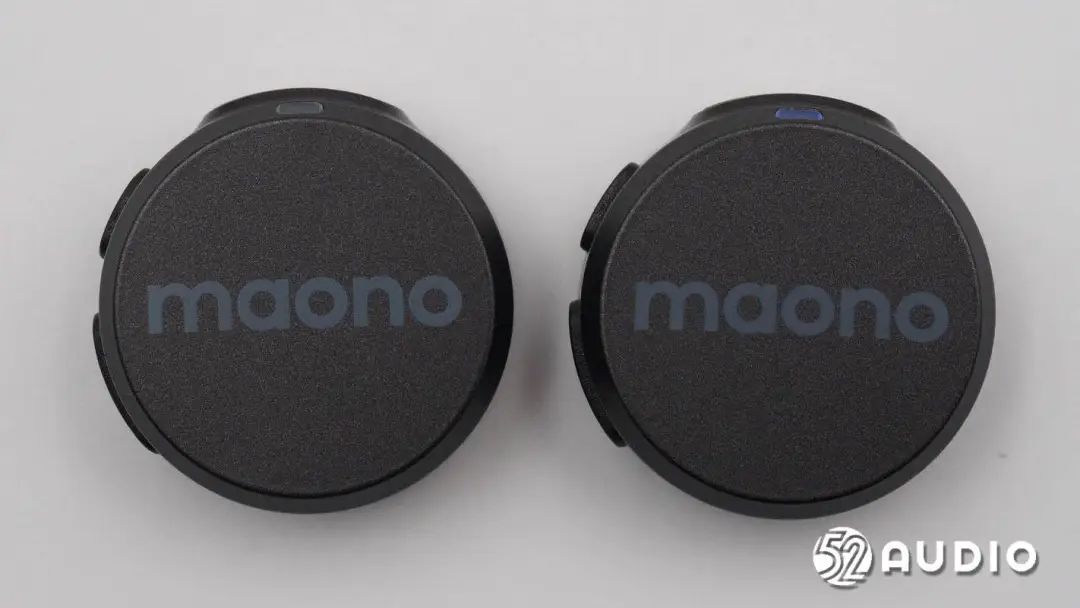

发射器正面外观一览，采用了纽扣造型，正面设计“maono”品牌LOGO，以及反馈连接状态的指示灯。
机身背面外观一览，设置有磁铁实现与项链、磁吸背夹稳定固定。凹槽结构，更好地定位，便于用户使用。

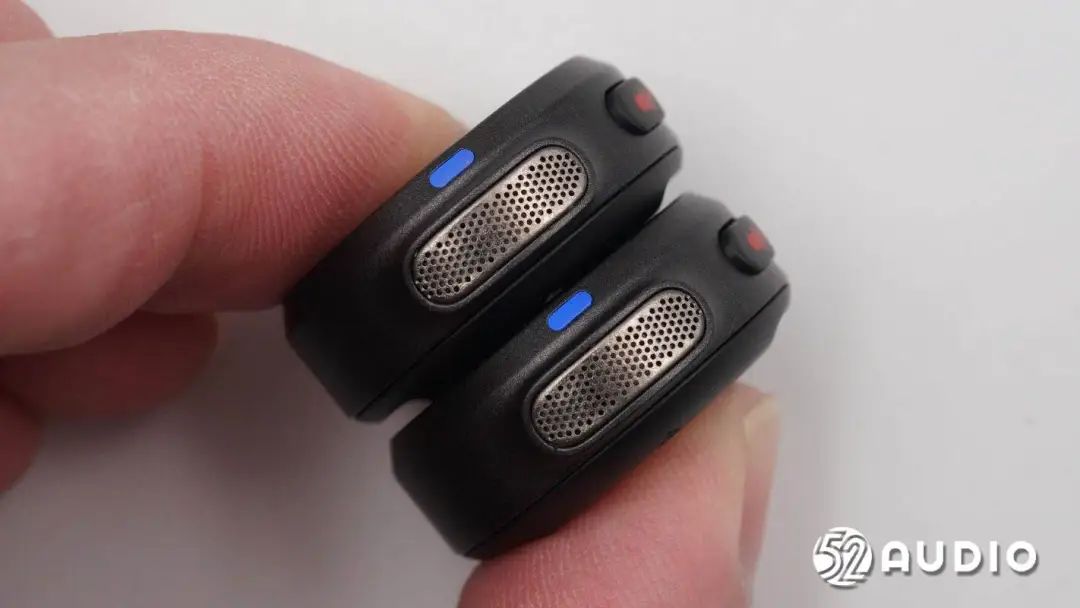

机身顶部的收音孔特写，金属盖板防护。

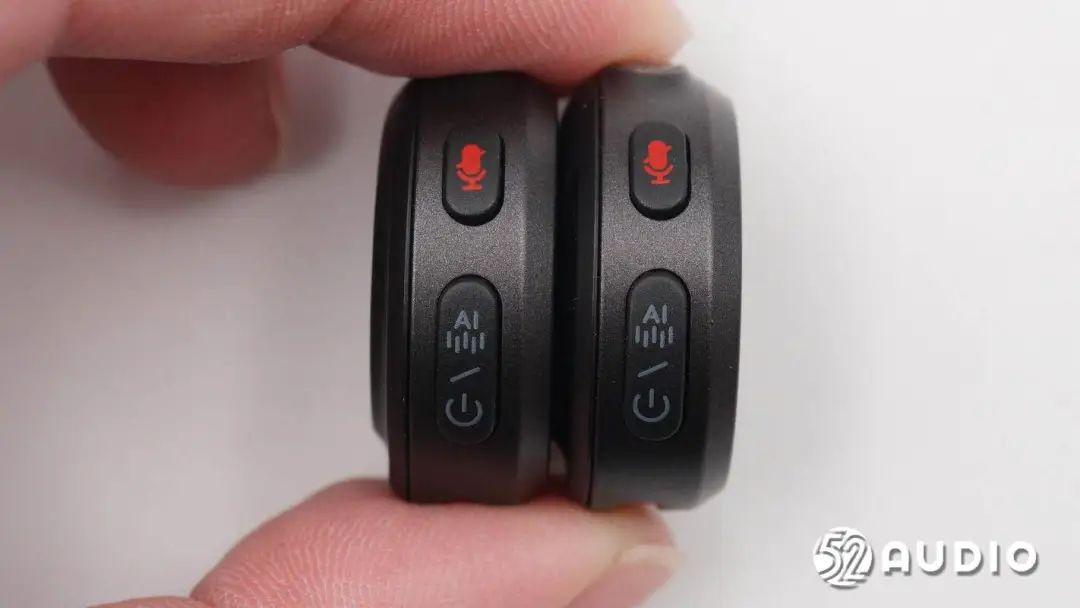

机身侧边的功能按键特写，包括一键静音键和AI降噪/电源键。

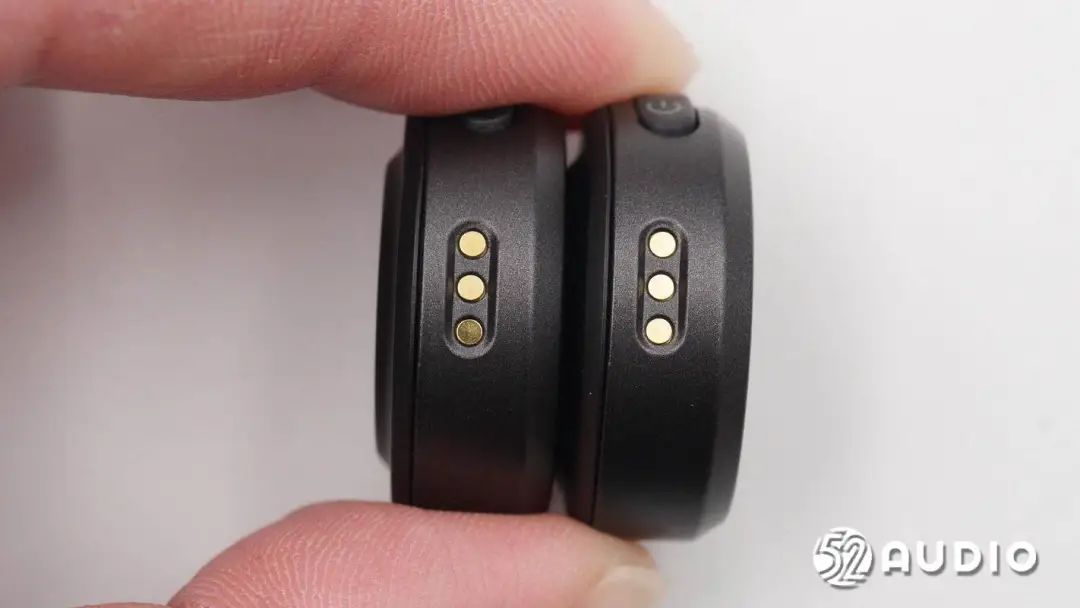

机身底部的充电触点特写。

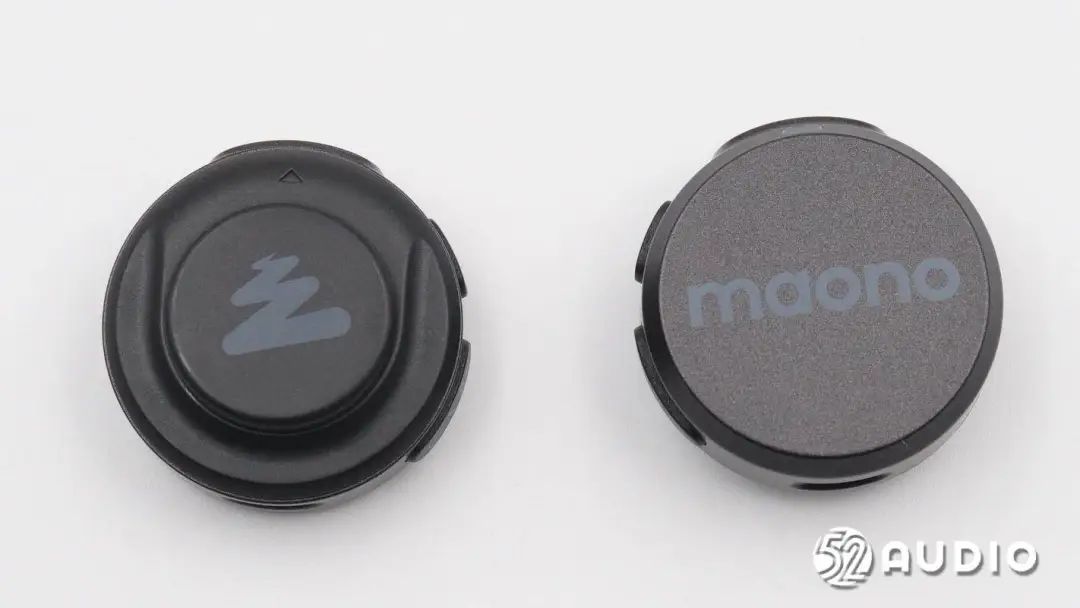

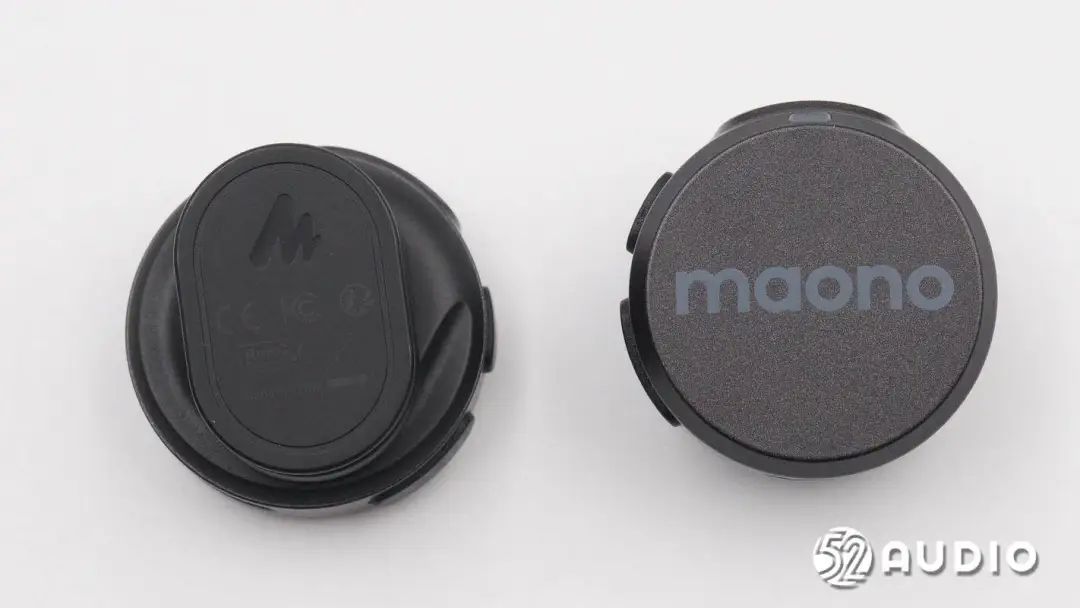

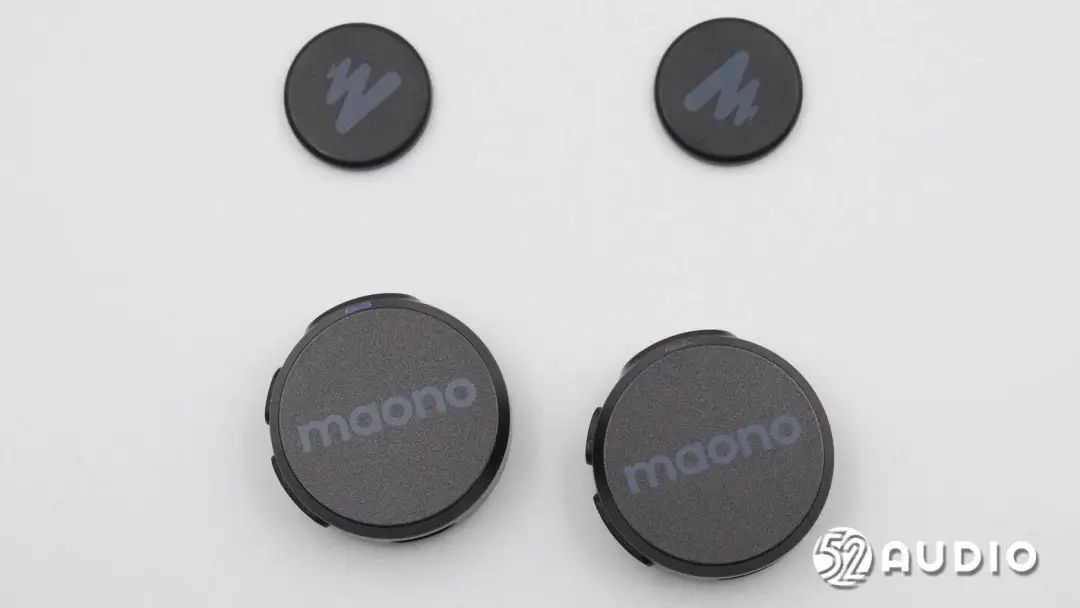

发射器搭配磁吸片外观一览。
发射器搭配磁吸背夹外观一览。

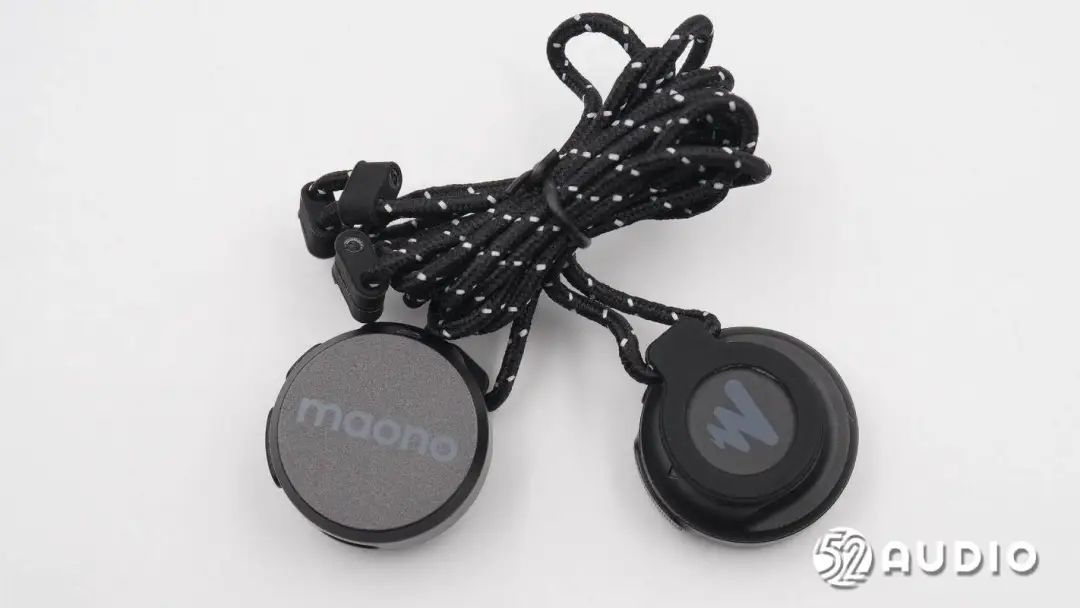

发射器搭配磁吸片项链外观一览。

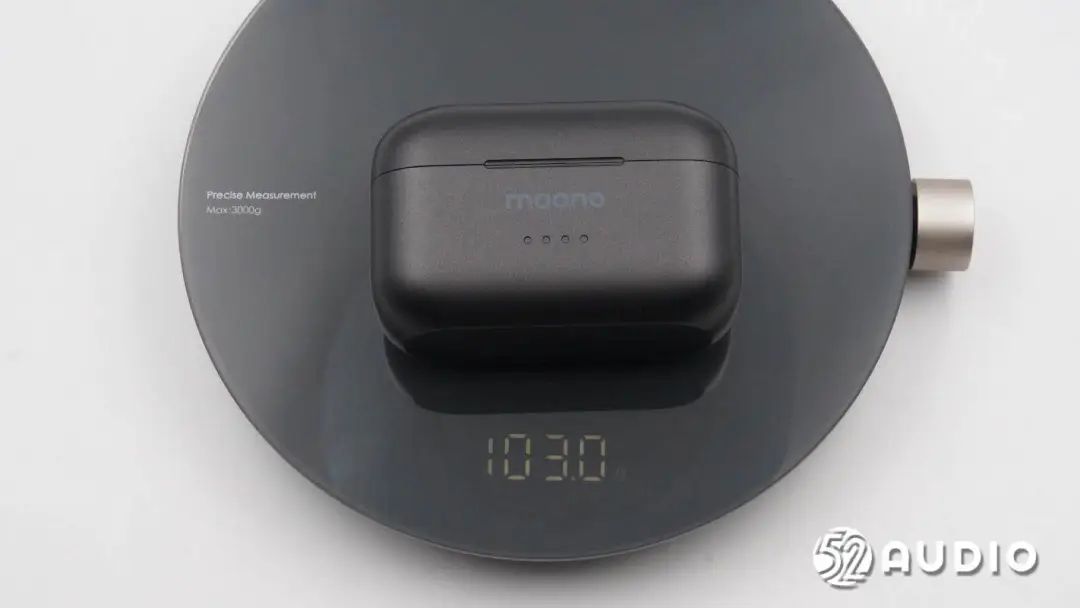

经我爱音频网实测，maono闪克Wave T5无线领夹麦克风整机重量约为103.0g。

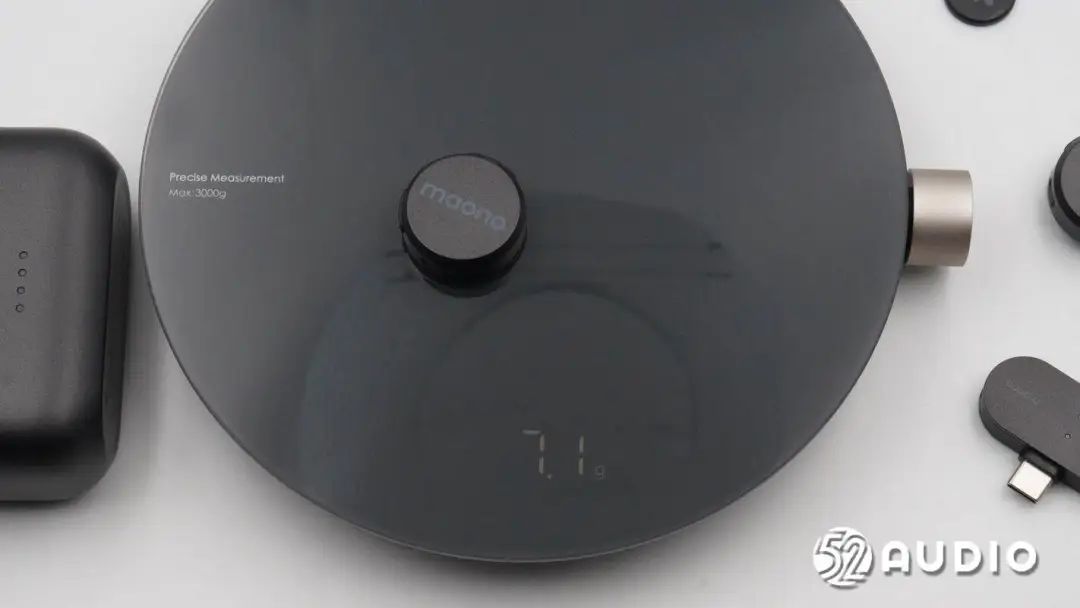

发射器重量约为7.1g。

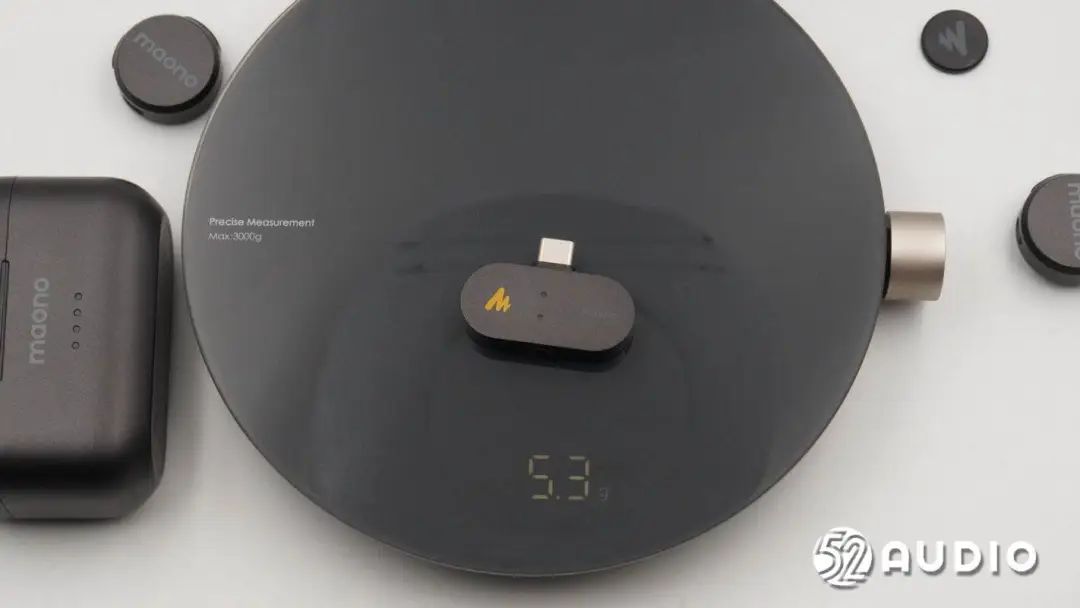

接收器重量约为5.3g。

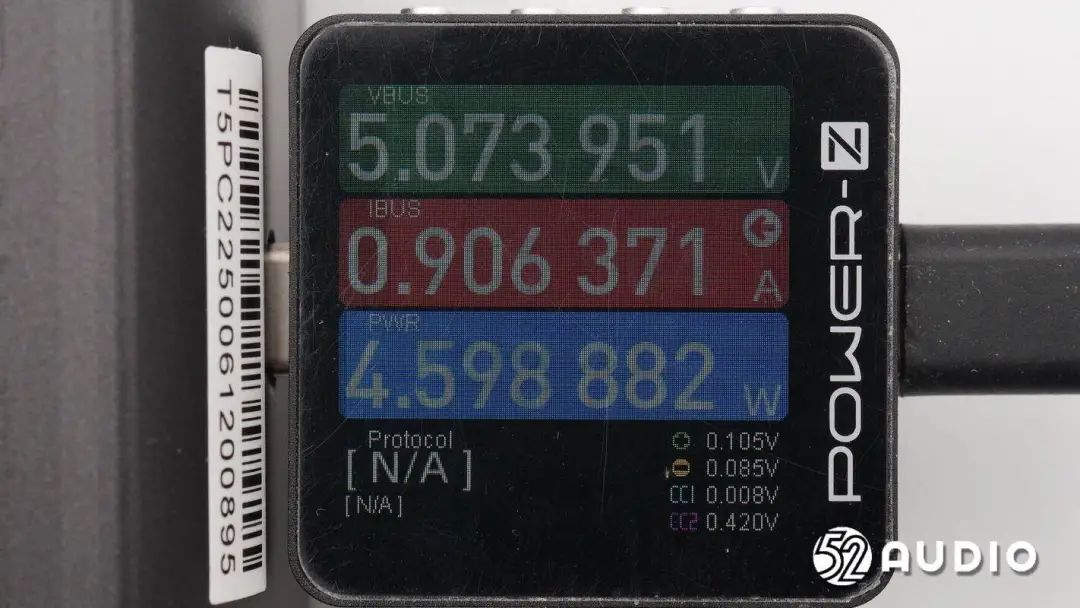

我爱音频网使用CHARGERLAB POWER-Z KM003C对maono闪克Wave T5无线领夹麦克风进行充电测试，输入功率约为4.60W。
二、maono闪克Wave T5无线领夹麦克风拆解
通过开箱，我们详细了解了hohem浩瀚MIC-01无线领夹麦克风的轻巧外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
RX接收器拆解
打开接收器腔体。

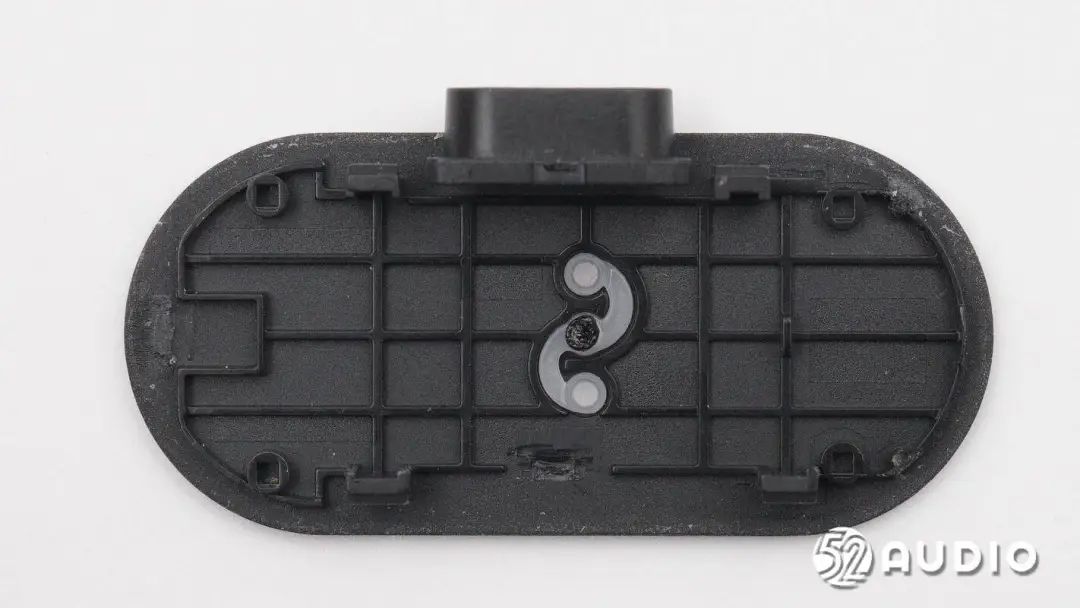

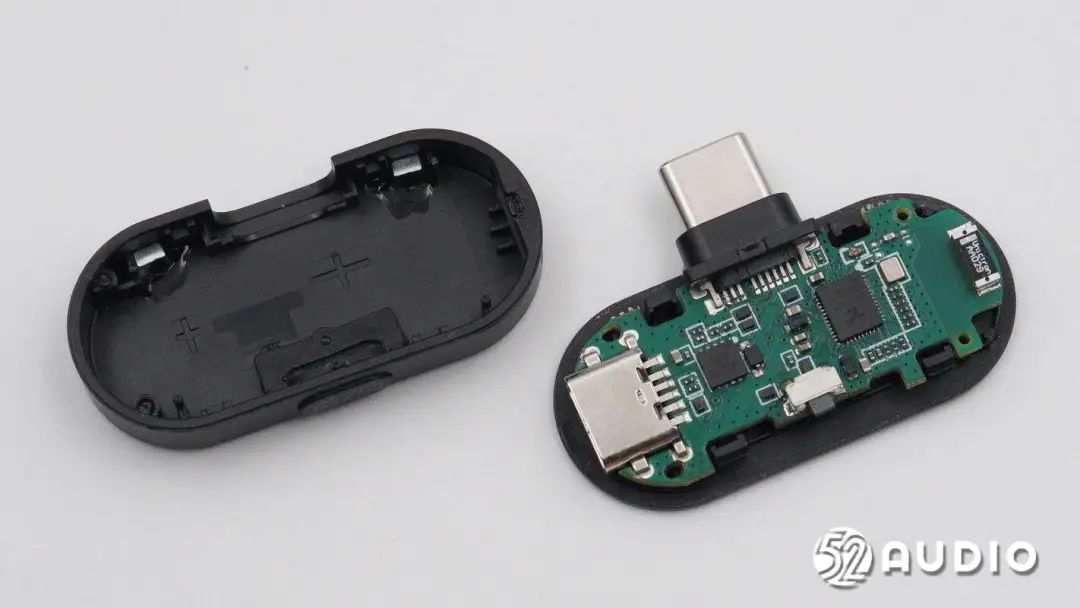

取掉主板单元，接收器面板内侧结构一览。

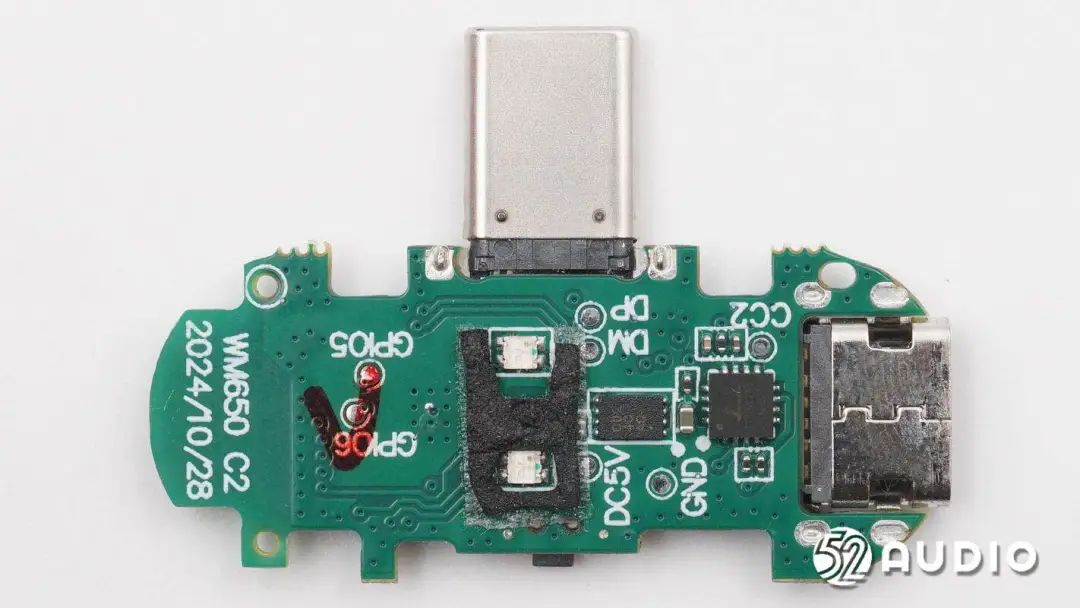

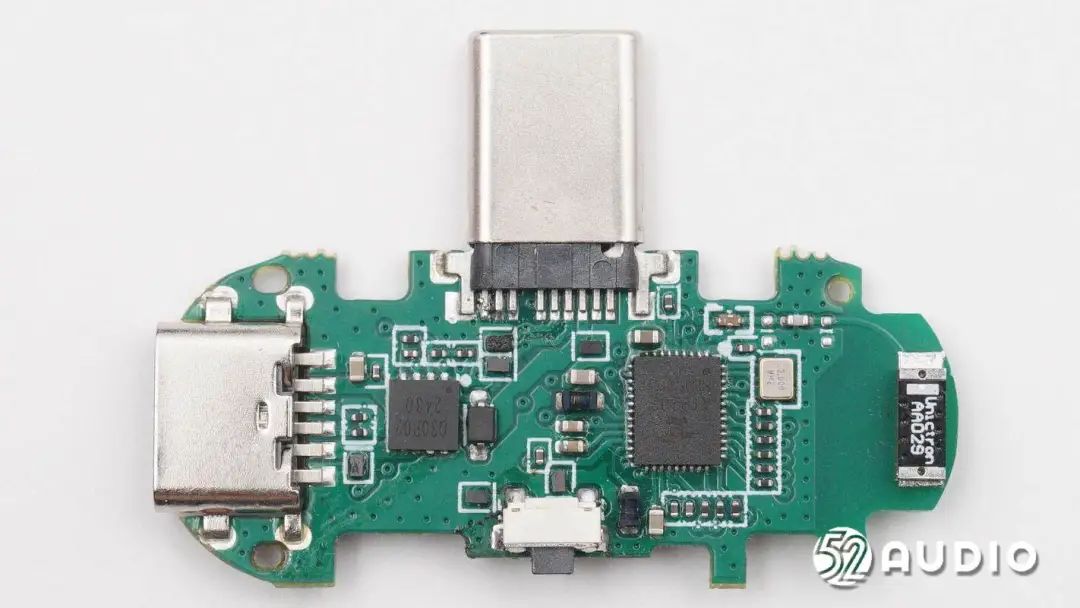

接收器主板一侧电路一览。
接收器主板另外一侧电路一览。

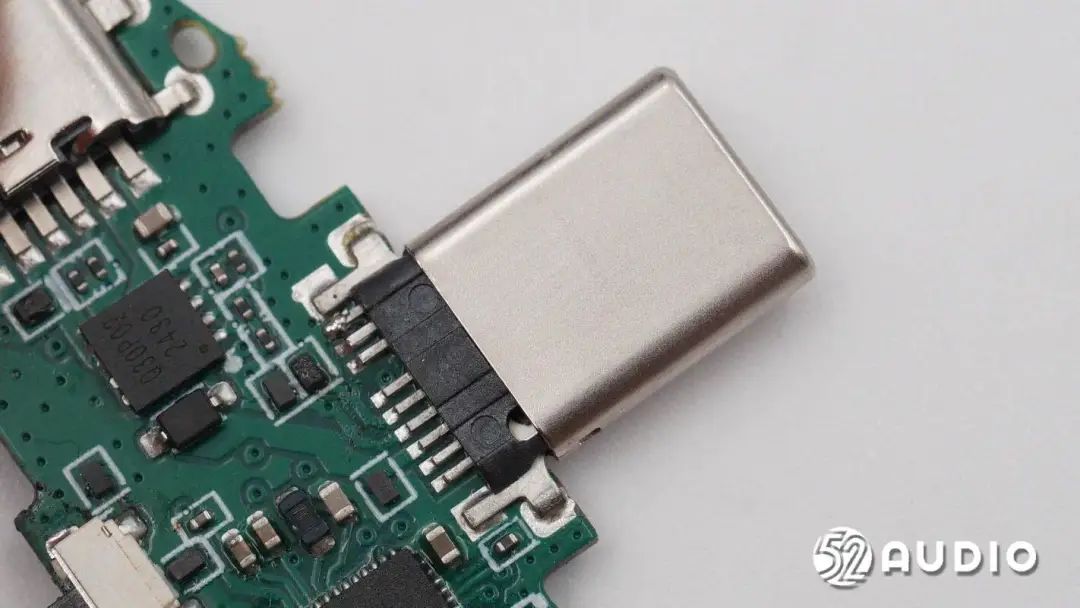

Type-C插头特写，用于连接录制设备。

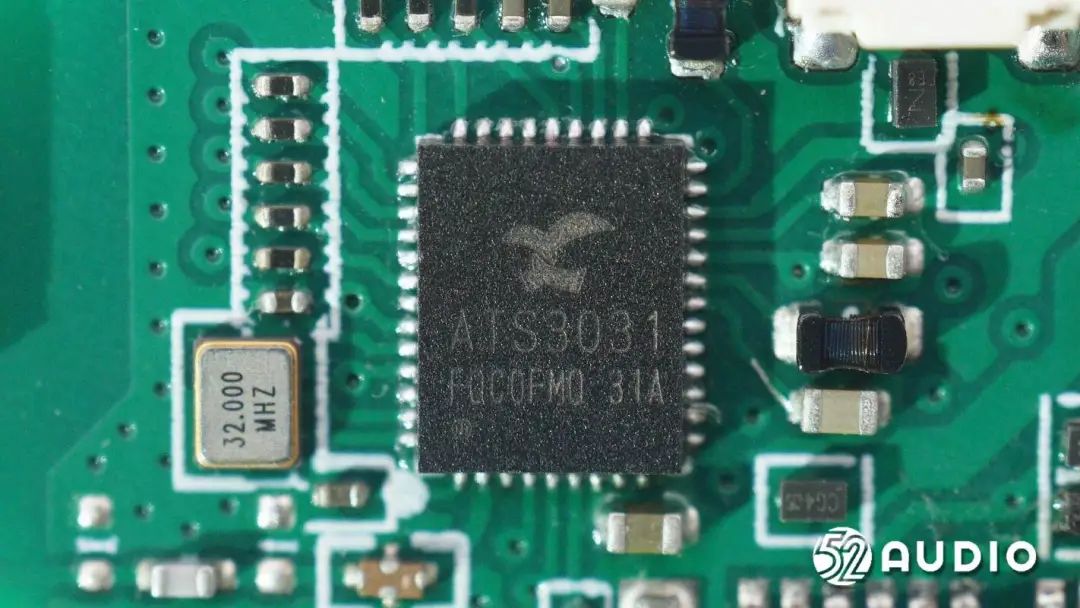

Actions炬芯科技ATS3031系列是一款内含自主IP的高集成度单芯片SoC，秉承炬芯科技低延迟高音质技术积累，不仅在高音质、低延迟、低功耗、抗干扰能力等特性上均有显著的优势，而且集高品质音频编解码、超低延迟无线传输通路、超宽带48K AI降噪、超低功耗于一体。可广泛应用于蓝牙收发一体器、无线麦克风、低延迟无线电竞耳机、无线话务耳机、无线智能会议系统等相关产品中。
炬芯科技ATS3031系列支持全新升级的蓝牙5.4和炬芯2.4G私有协议两种模式，能够实现全链路48KHz@24bit高清音频稳定传输，升级电路设计优化底噪干扰（DAC底噪小于3uVrms），同时支持超宽带48K AI麦克风降噪。在炬芯的2.4G私有协议连接模式下可实现超低延迟（端到端最低可至10ms），满足低延迟传输的同时提供高品质的音频体验和高清的通话体验。不仅如此，炬芯科技ATS3031系列在无线电竞耳机中还可同时支持2.4G和蓝牙双模共存，实现游戏声音和手机通话声音实时混音。

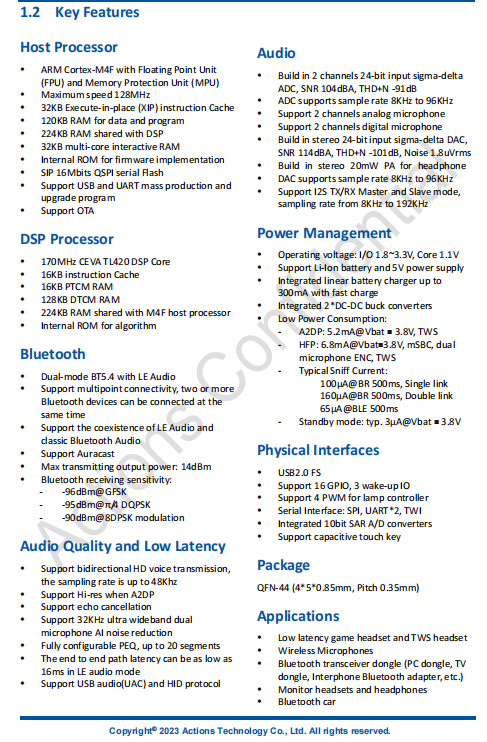

Actions炬芯科技ATS3031系列详细资料图。据我爱音频网拆解了解到，目前已有猛玛、JBL、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、绿联、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

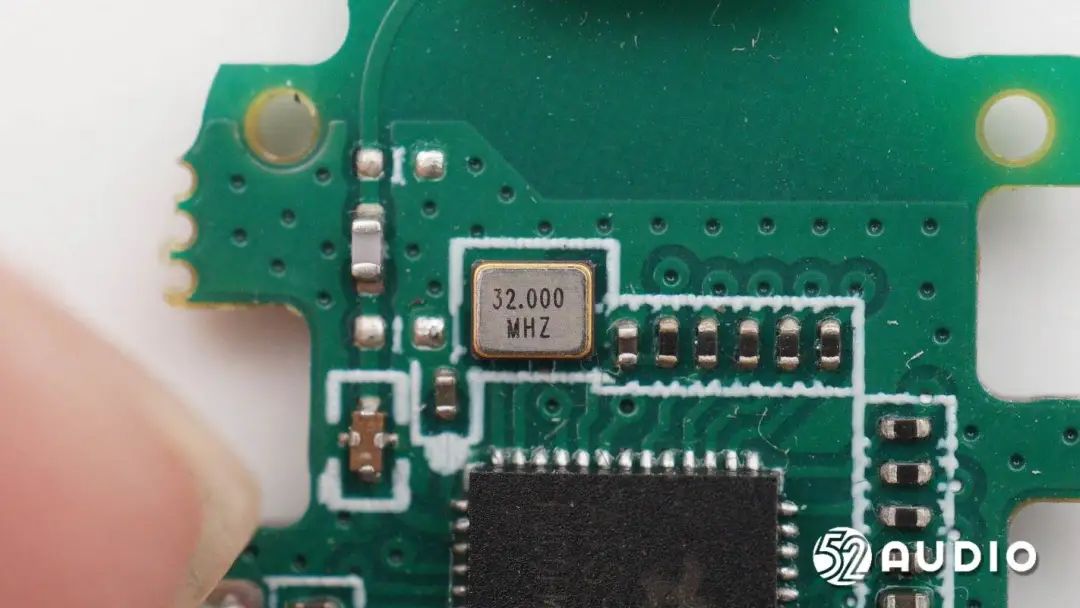

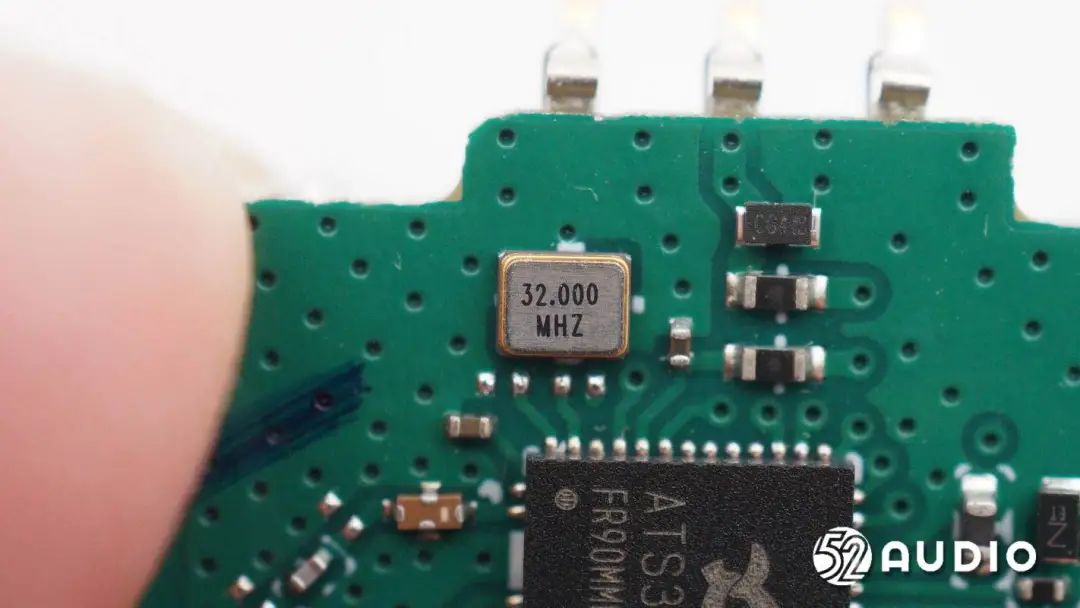

32.000MHZ的晶振特写，为SoC提供时钟。
陶瓷蓝牙天线特写，用于无线信号

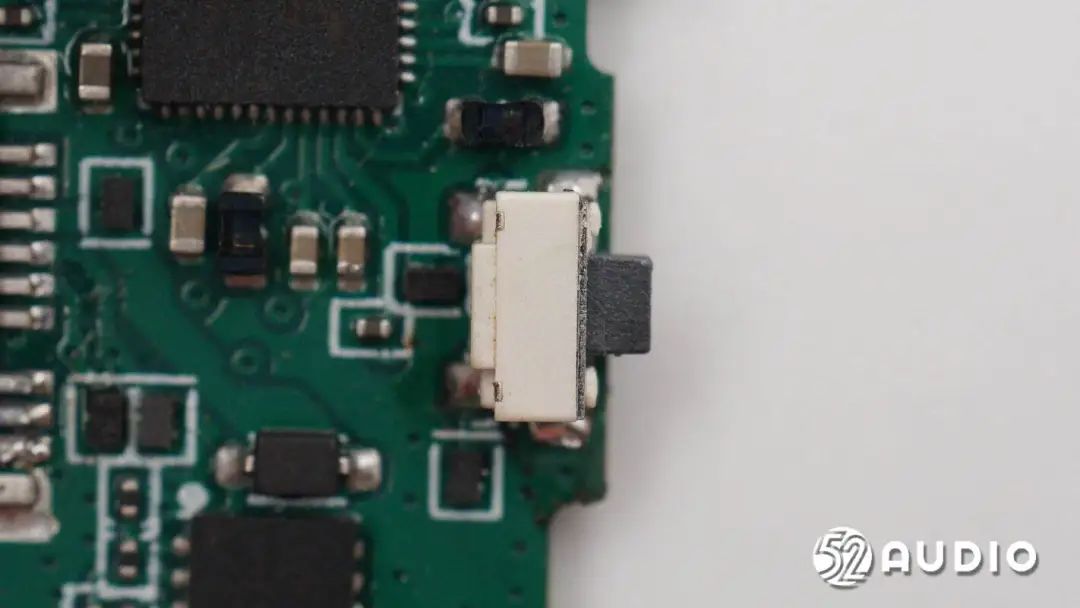

发射器功能按键特写。

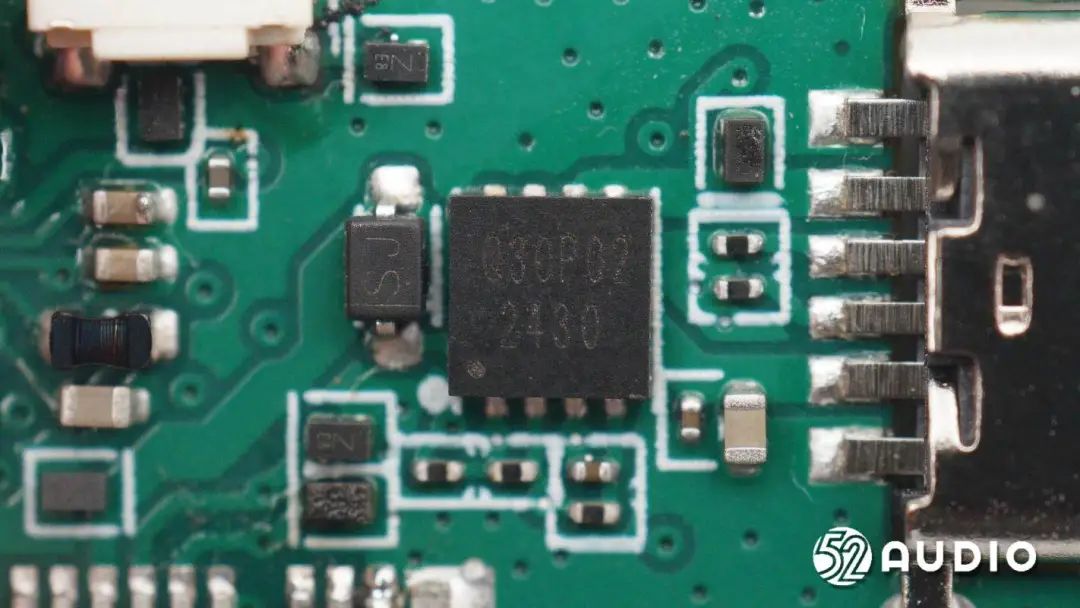

丝印Q30P02的MOS管。

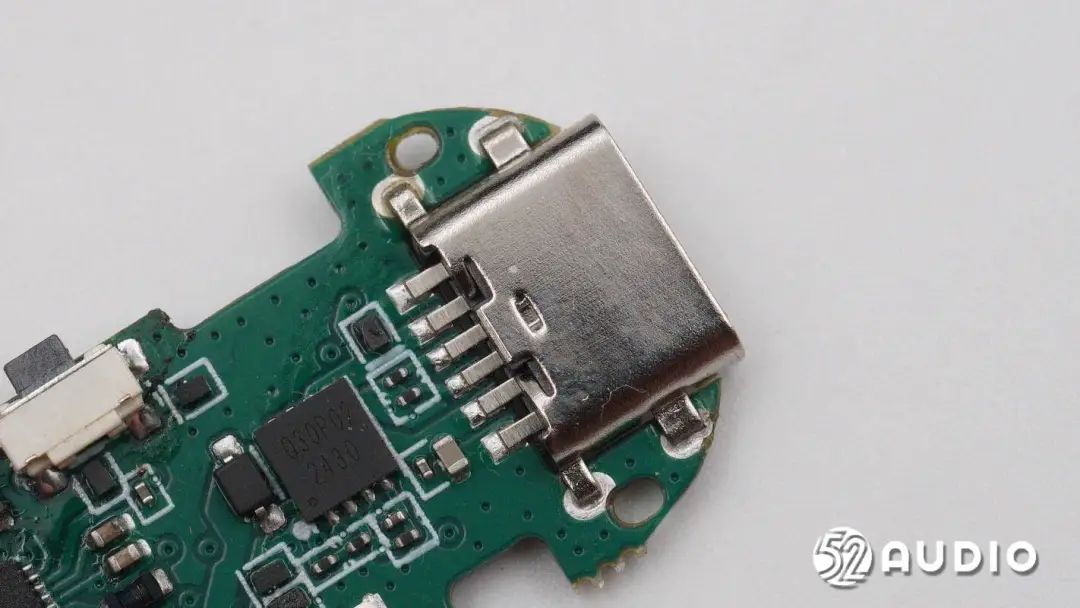

Type-C电源输入接口母座特写。

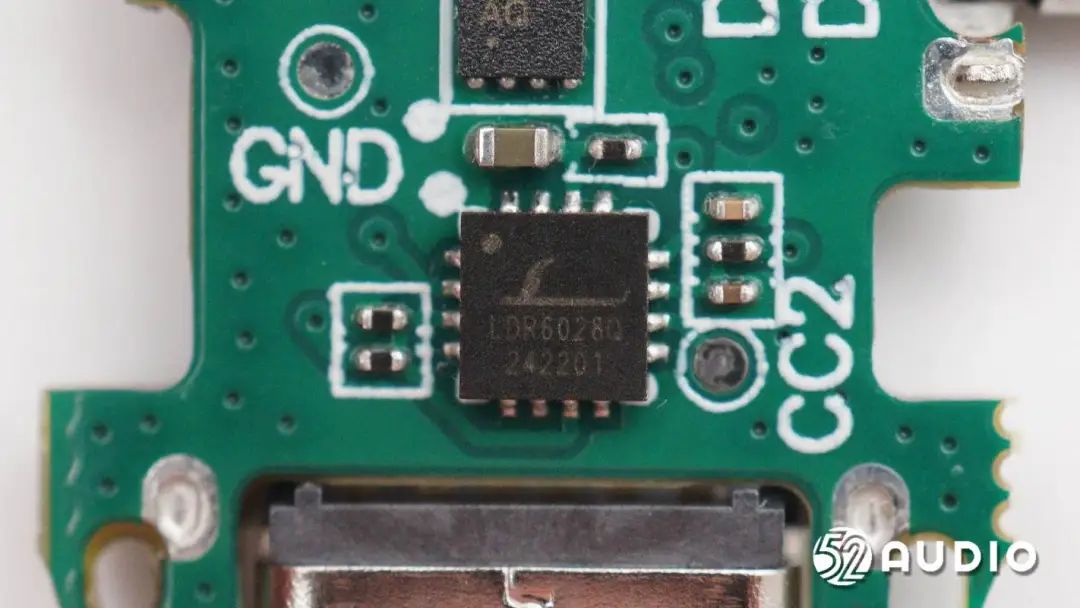

Legendary乐得瑞LDR6028Q Type-C接口控制芯片，支持USB PD 2.0，兼容USB PD 3.0。

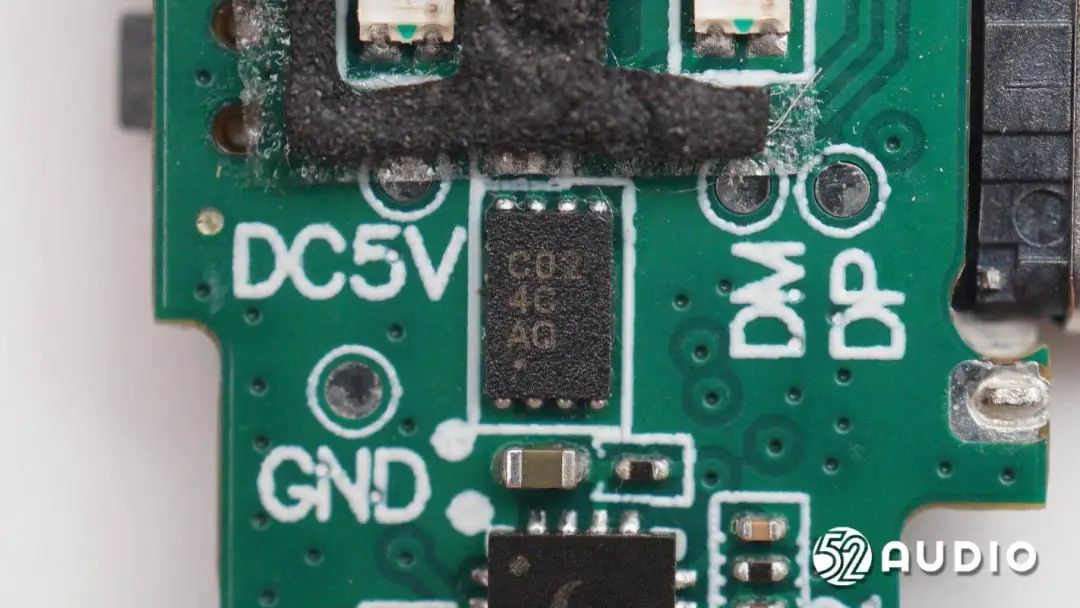

丝印C02 4G AQ的IC。

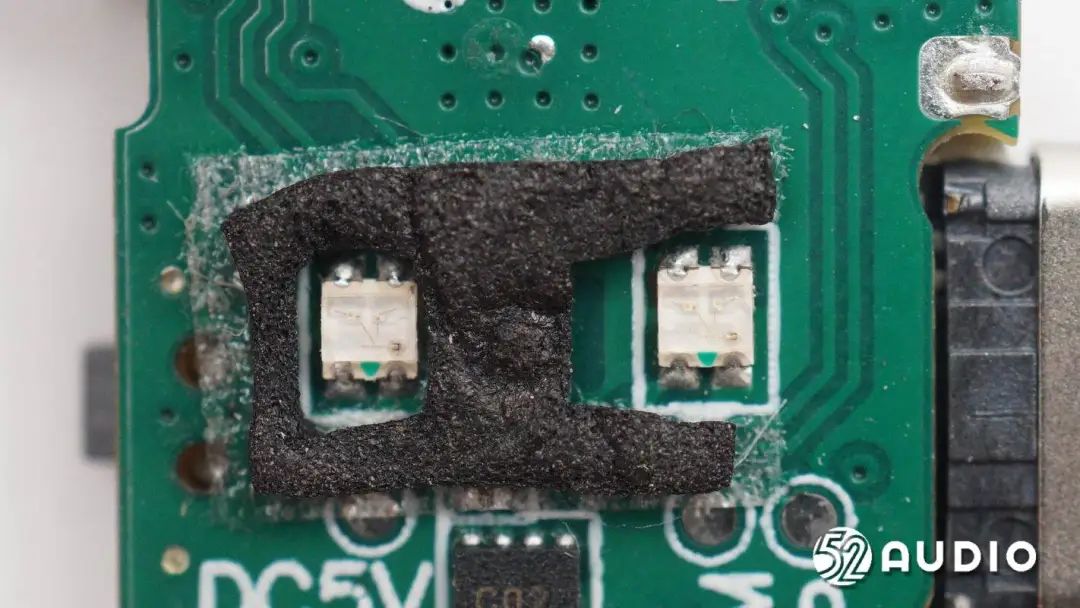

用于反馈连接状态的两颗LED指示灯特写。
TX发射器拆解

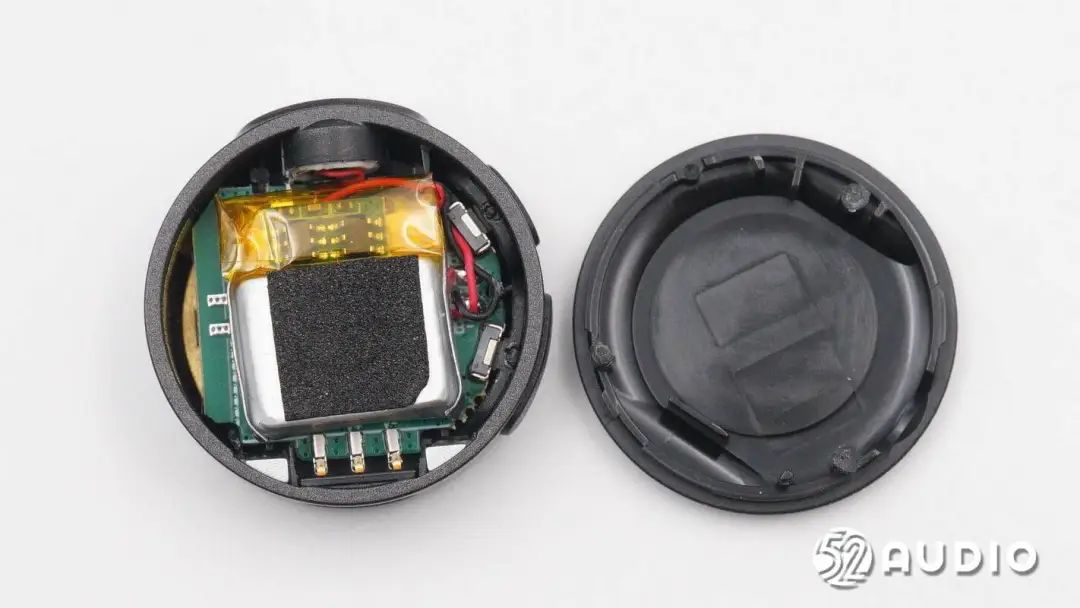

发开发射器背部盖板。

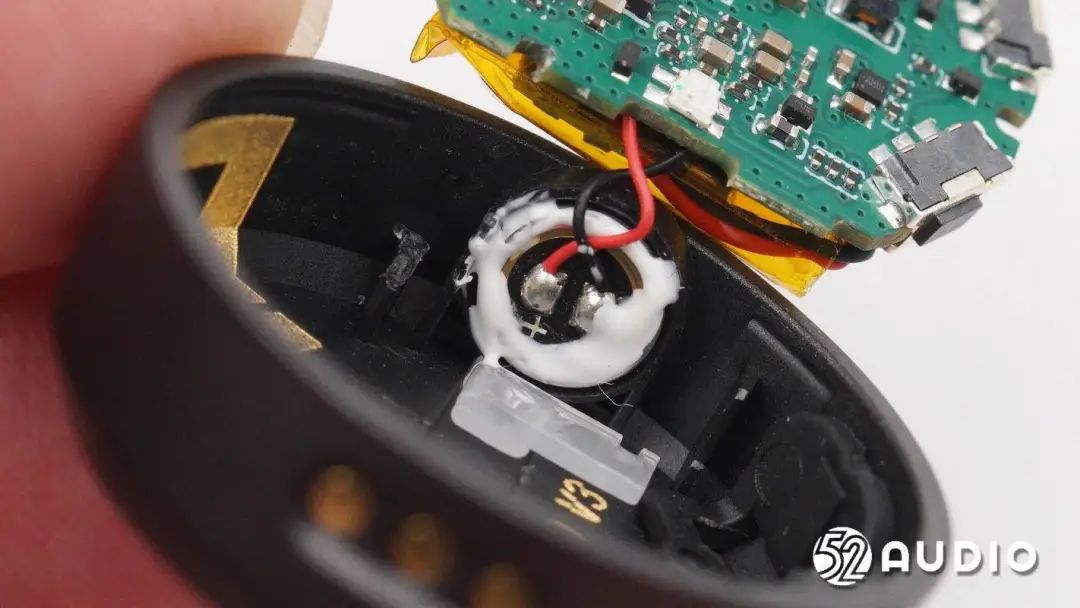

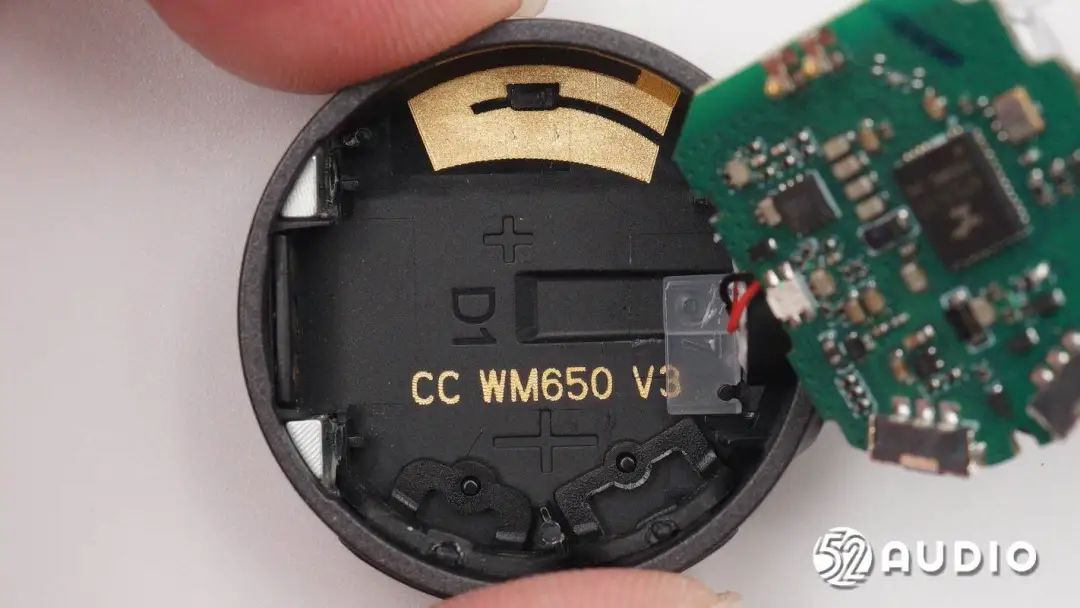

取出内部主板单元，腔体底部结构一览。
腔体侧边的拾音咪头结构特写。

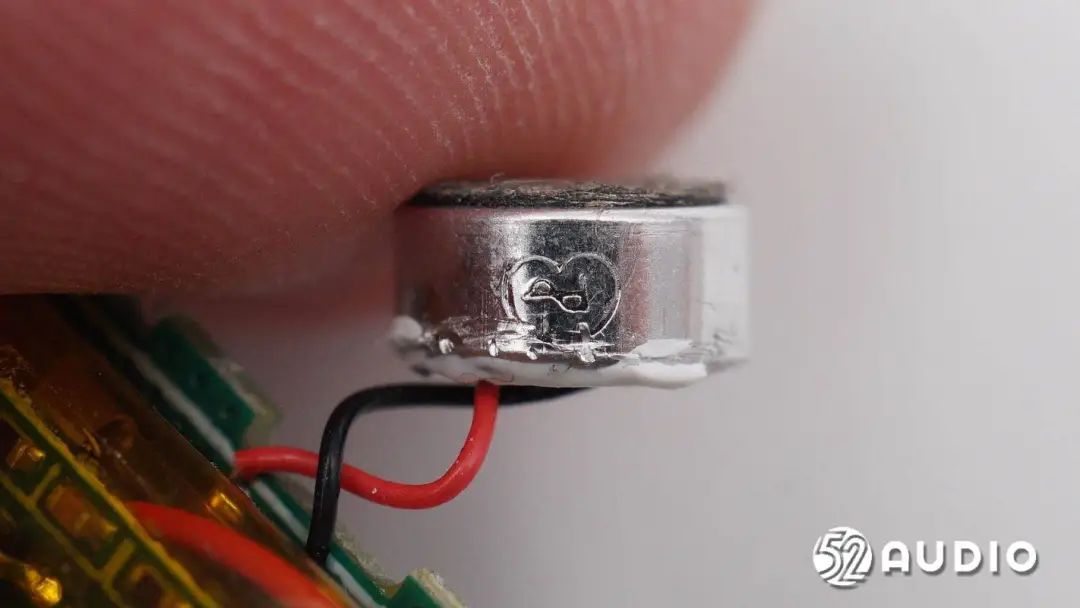

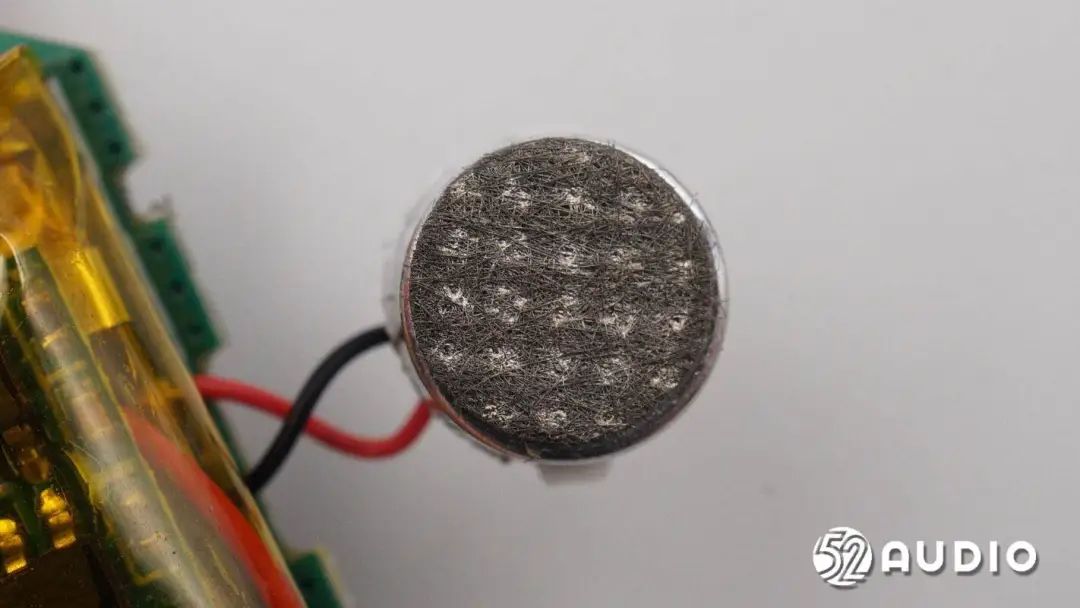

本拾音咪头采用驻极体麦克风，正面拾音孔配备防静电网，有效防护静电干扰，确保拾音稳定性。
腔体侧标雕刻品牌LOGO，来自TRANSOUND泉声电子。

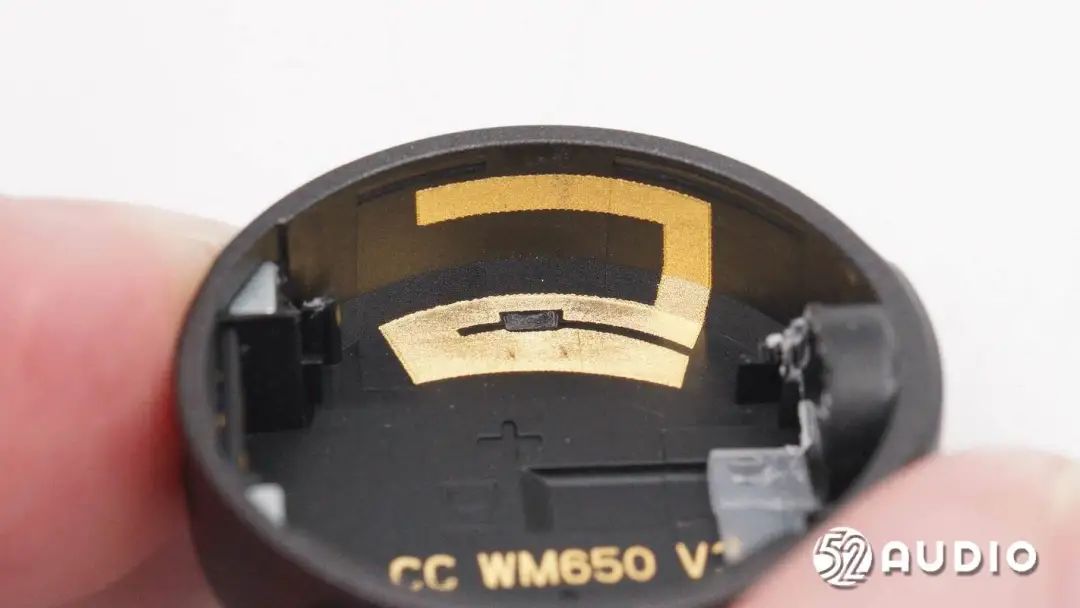

腔体壁上印刷的LDS天线特写，高性能提供稳定传输。

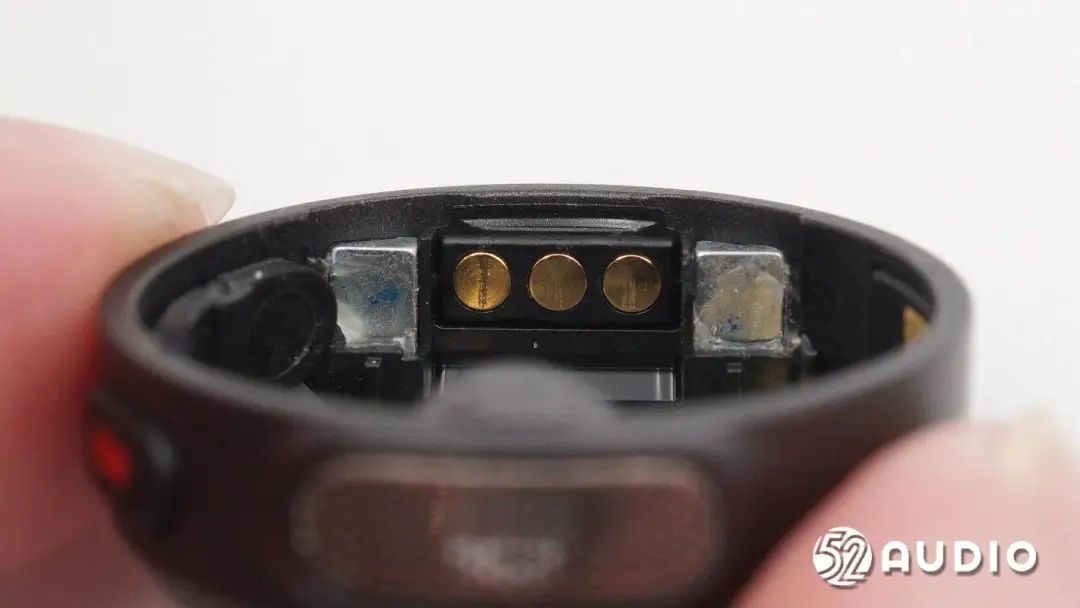

腔体壁上的充电触点特写，两侧设置磁铁与充电盒固定。

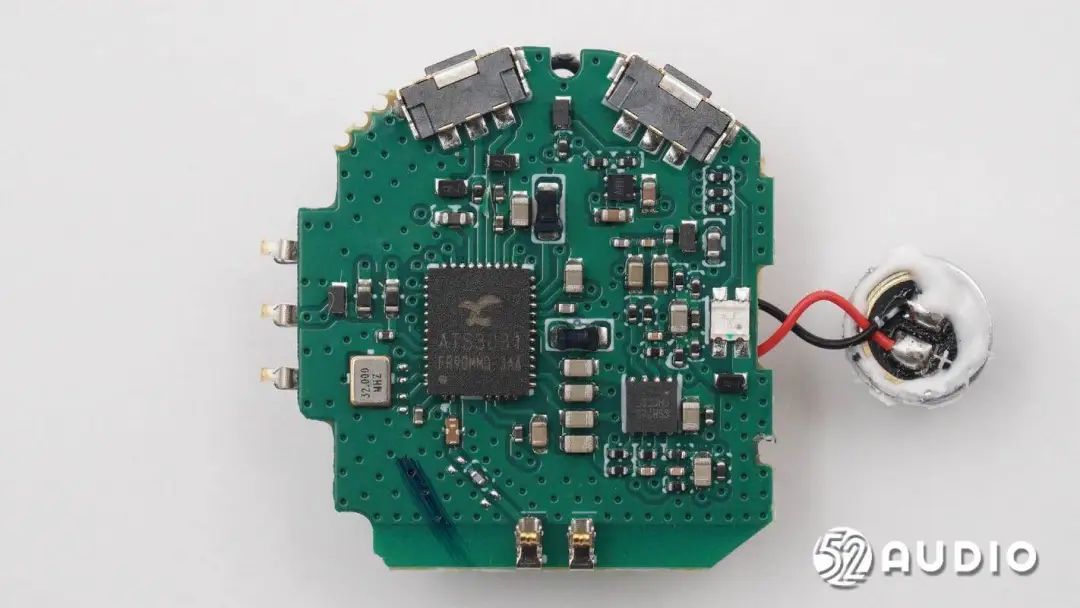

发射器主板正面电路一览。

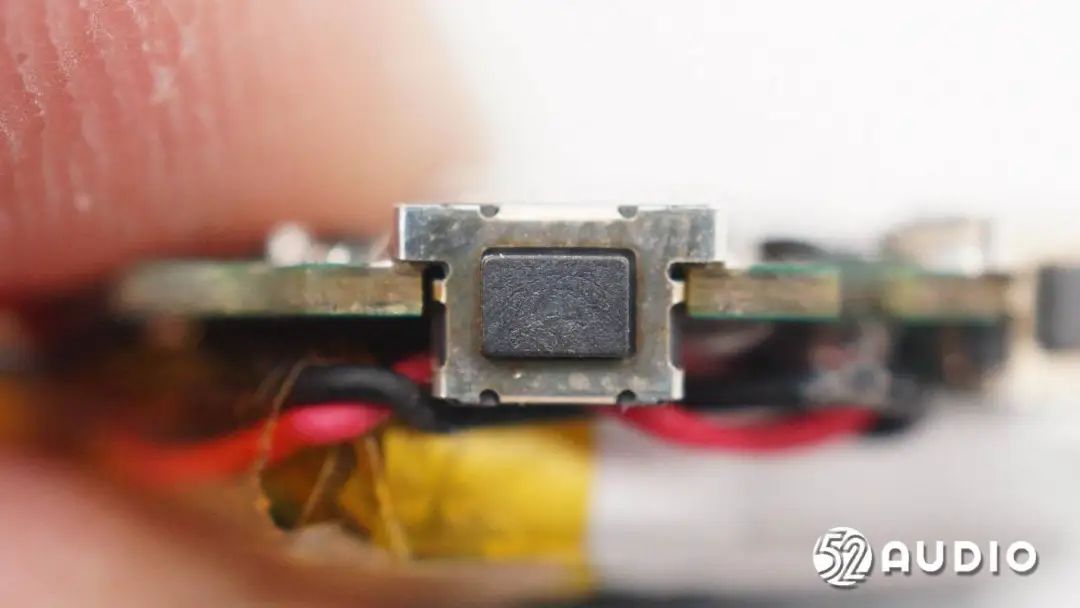

主板侧边的功能按键特写。
主板连接LDS天线的金属弹片特写。

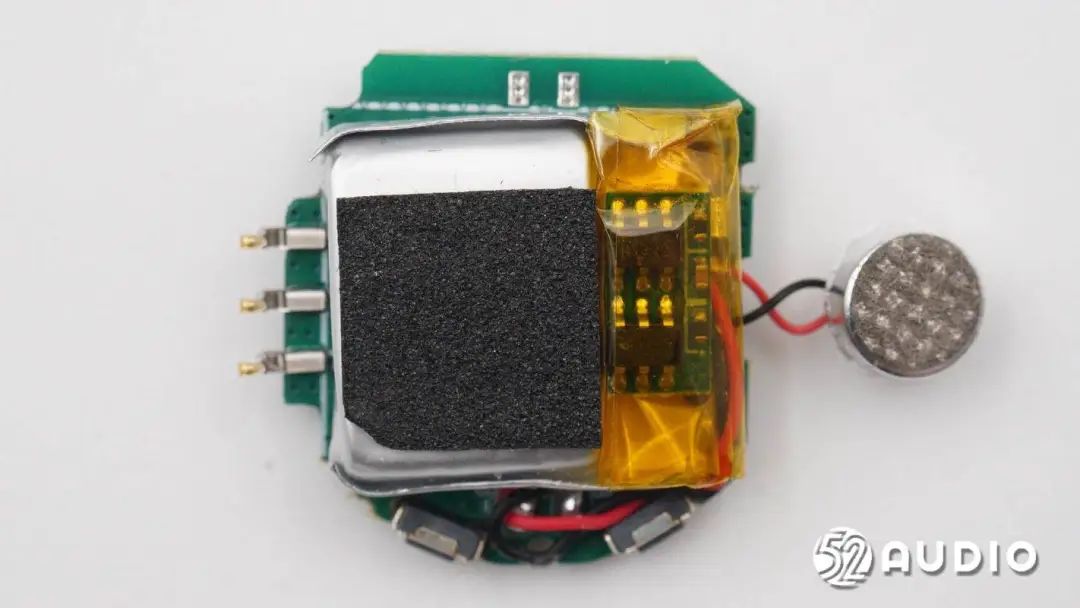

主板背面固定电池单元。

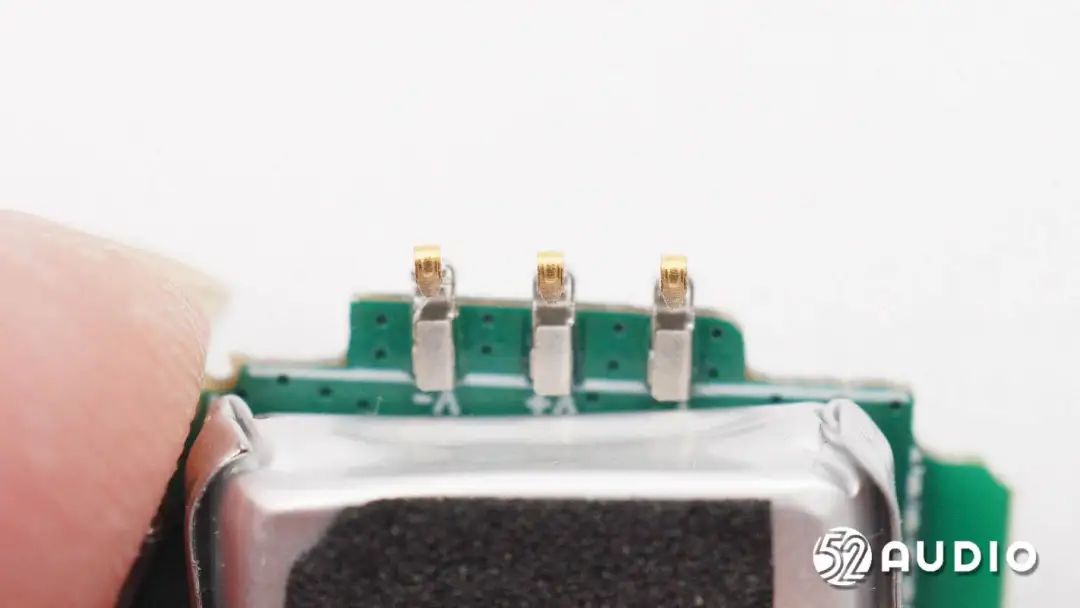

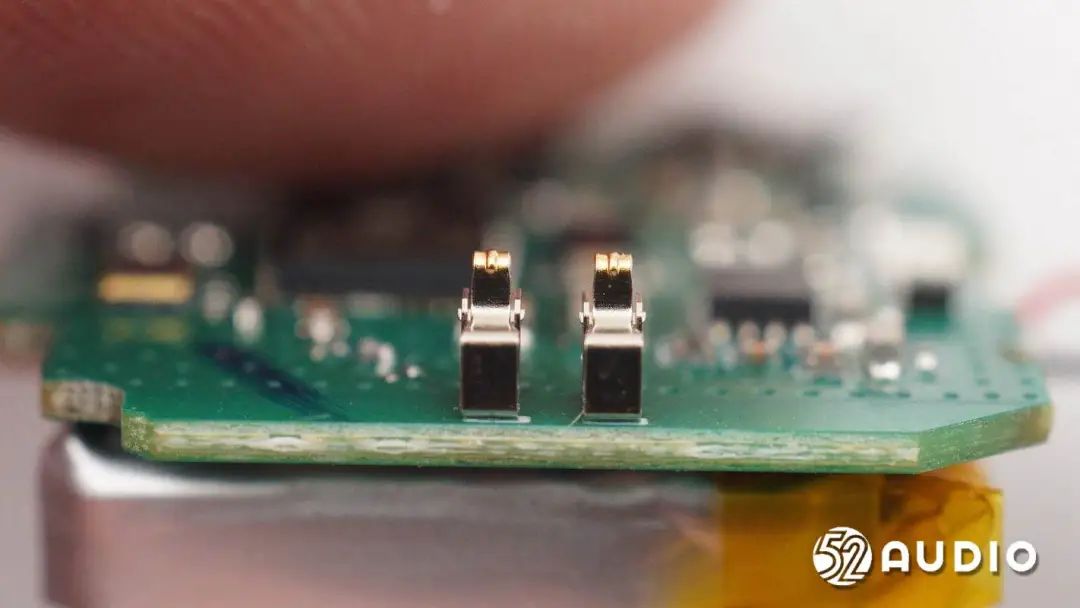

主板连接充电触点的金属弹片特写。

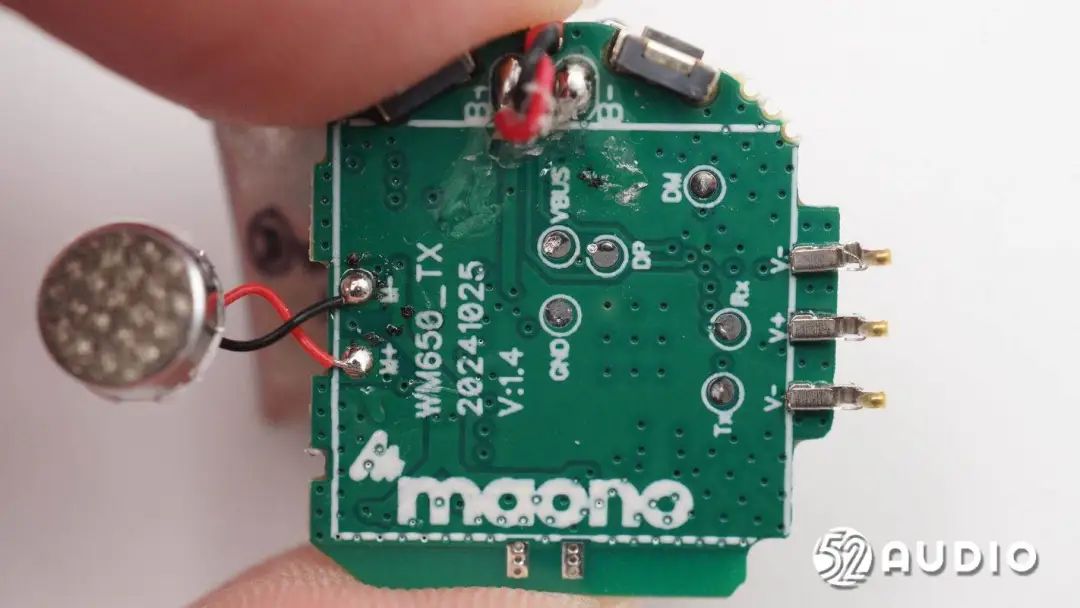

取掉电池，发射器主板背面电路一览。
发射器LED指示灯特写。

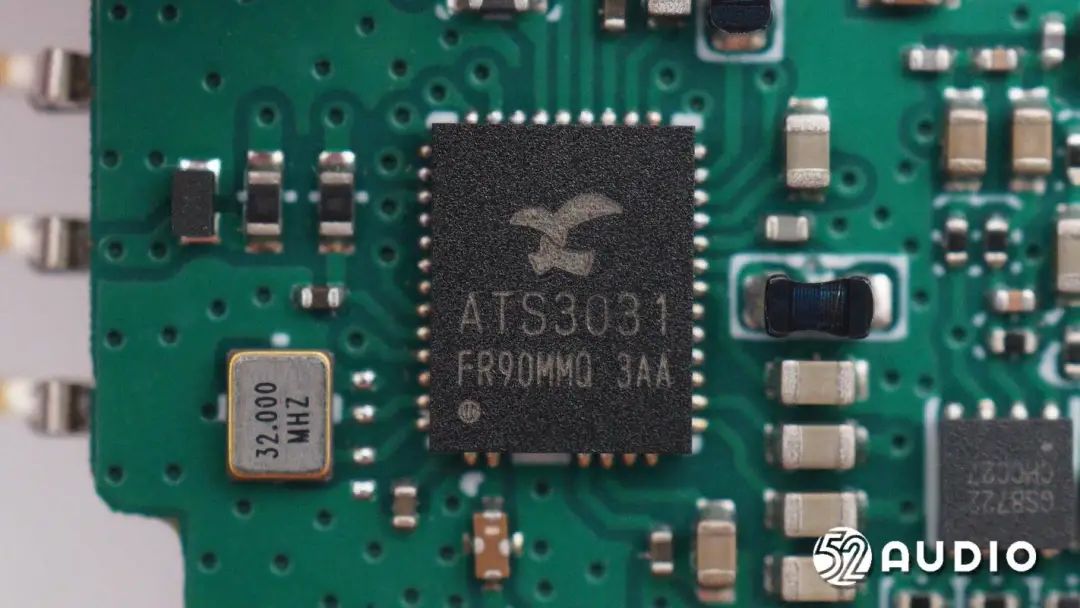

发射器内部同样搭载了Actions炬芯ATS3031系列高集成度单芯片SoC，用于处理电容咪头采集的音频信号，并通过2.4GHz频段无线传输到接收器。
用于提供时钟的32.000MHZ晶振特写。

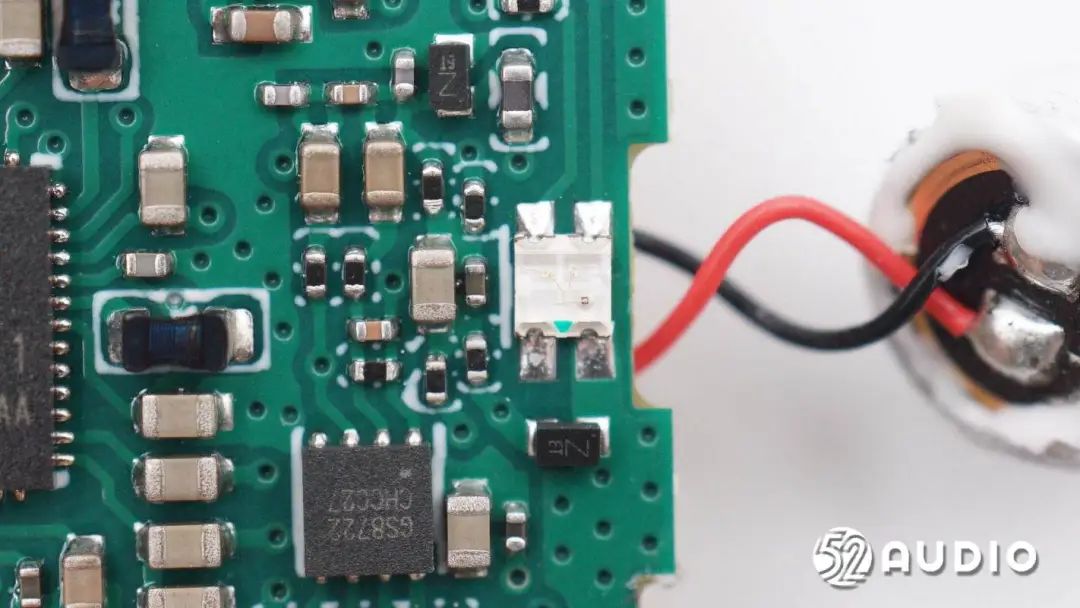

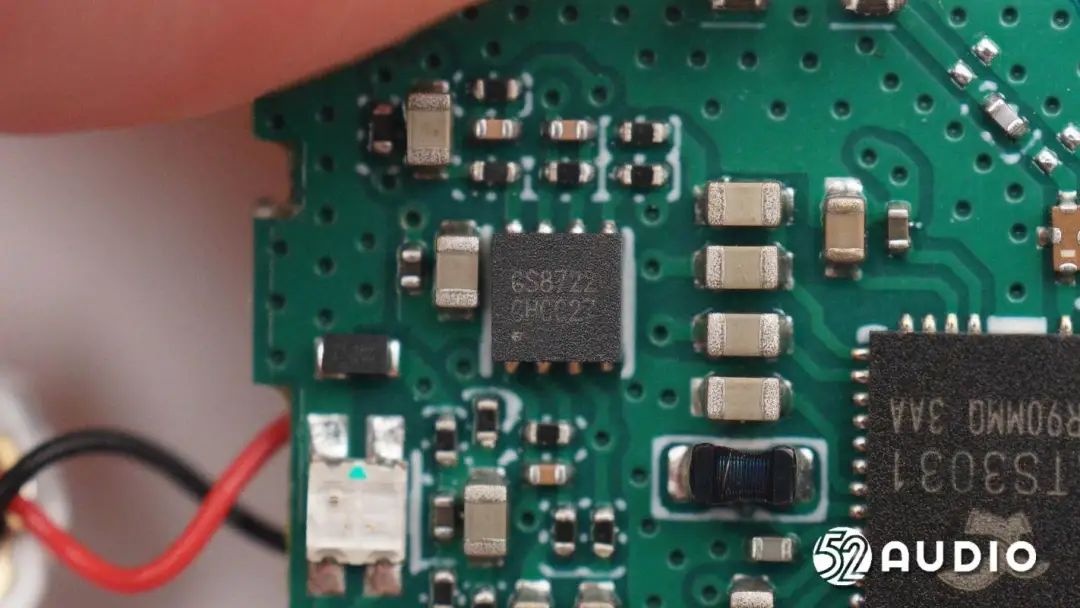

Gainsil聚洵GS8722运算放大器，具有11MHz（典型值）增益带宽积，9V/μs的压摆率，以及在5V时每个放大器1.1mA的静态电流。

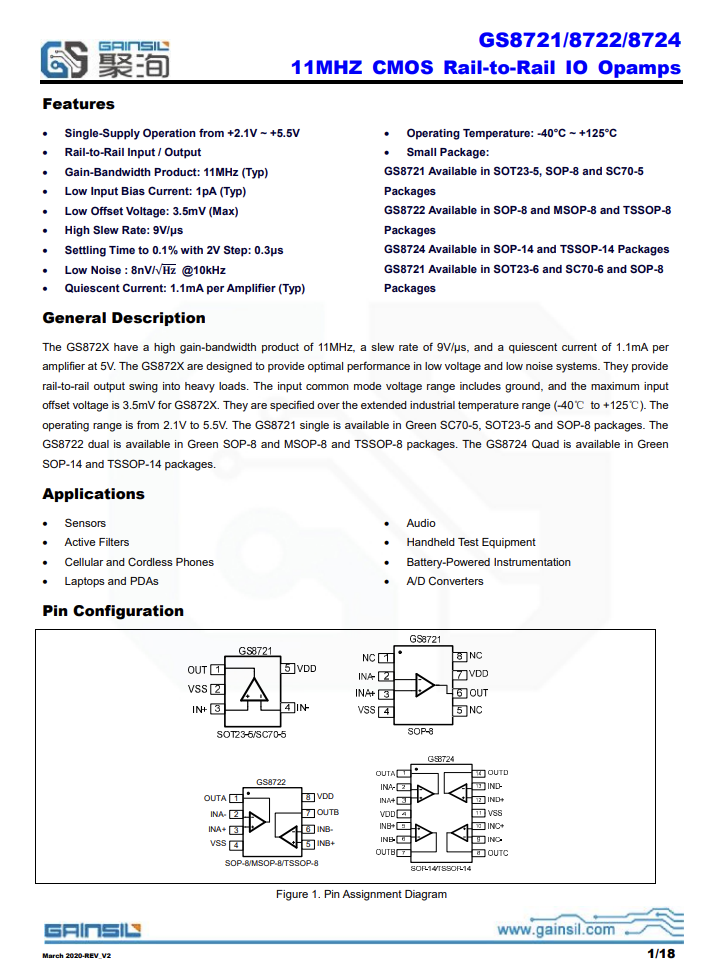

Gainsil聚洵GS8722详细资料图。

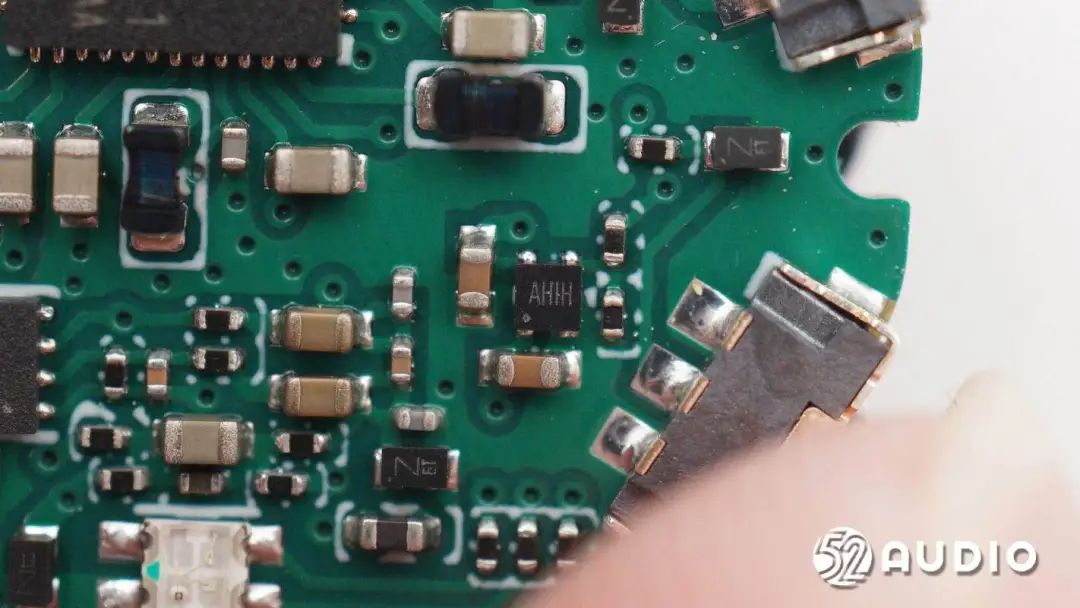

丝印AHIH的IC。

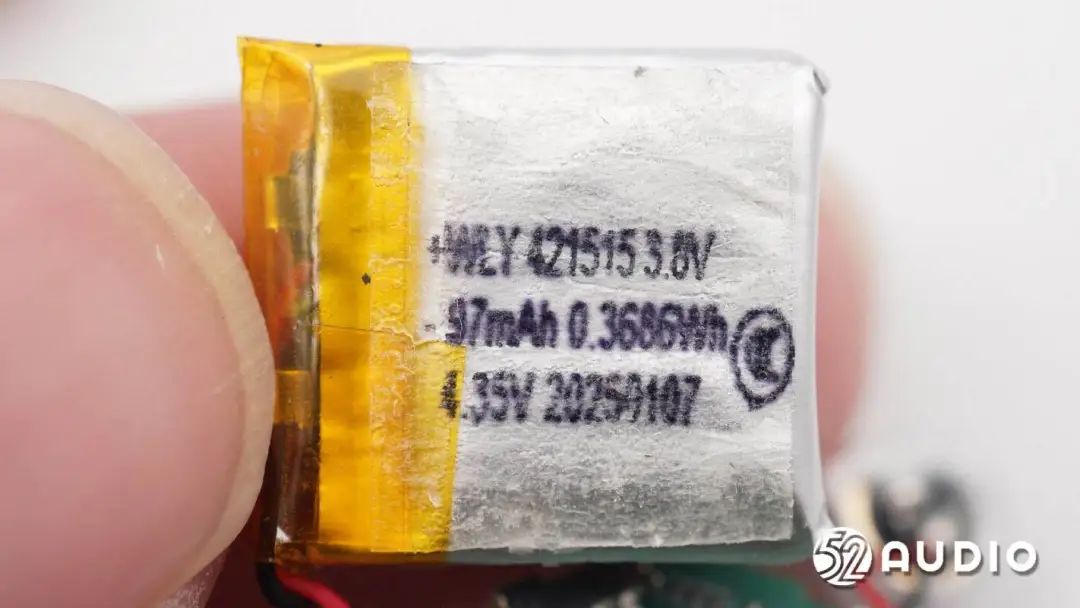

发射器内置锂电池型号：WLY 421515，标称电压：3.8V，额定容量：97mAh 0.3686Wh，充电限制电压：4.35V。

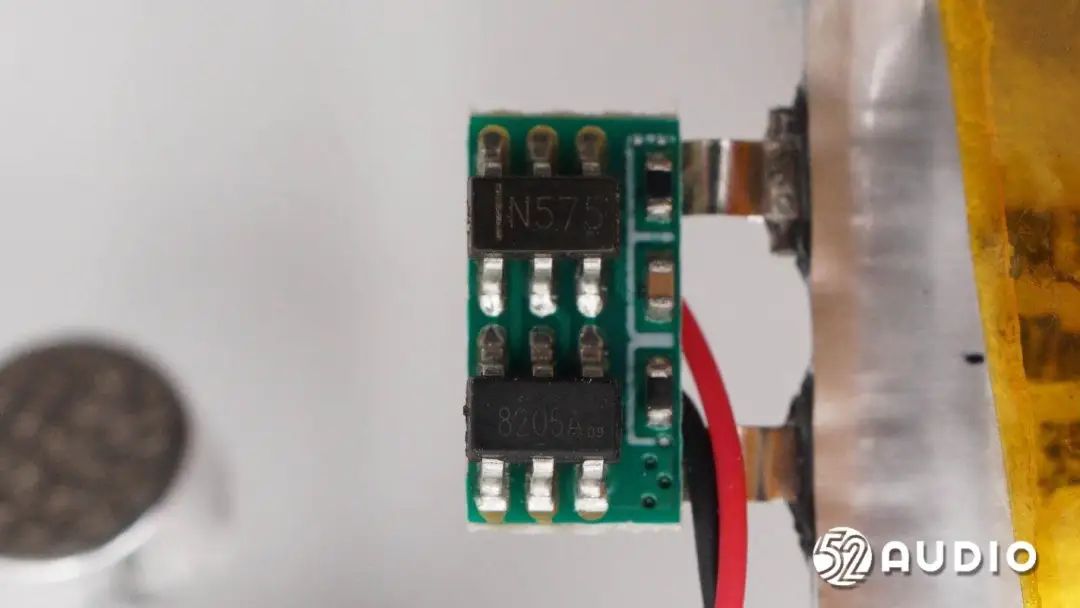

电池保护板电路一览，设置有丝印“N575”的锂电保护IC和“8205A”MOS管，负责电池的过充电、过放电、过电流等保护。
充电盒拆解

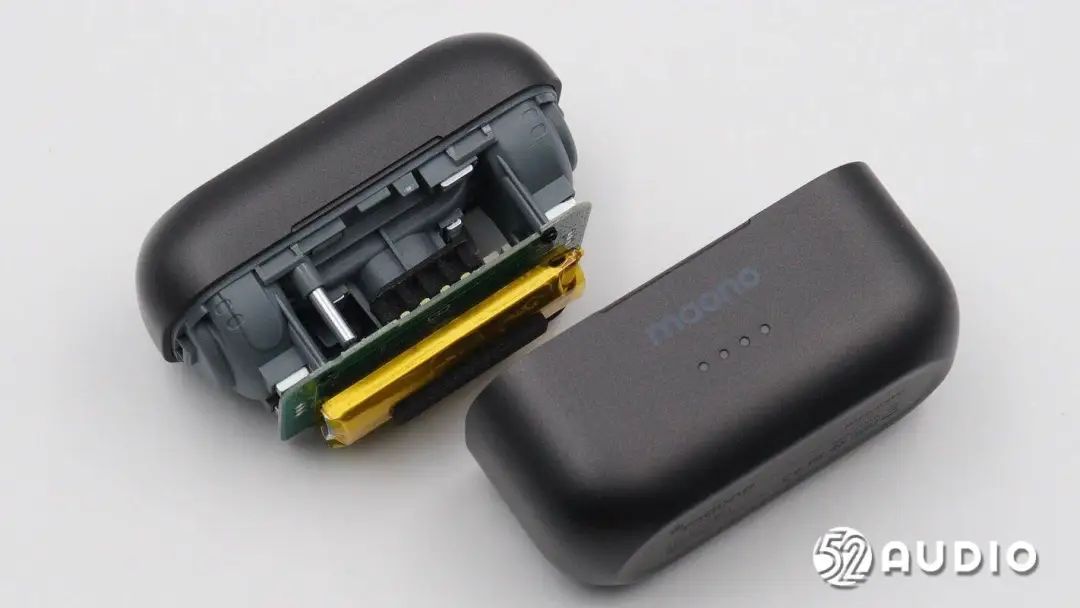

撬开卡扣式固定的充电盒外壳，取出座舱结构。

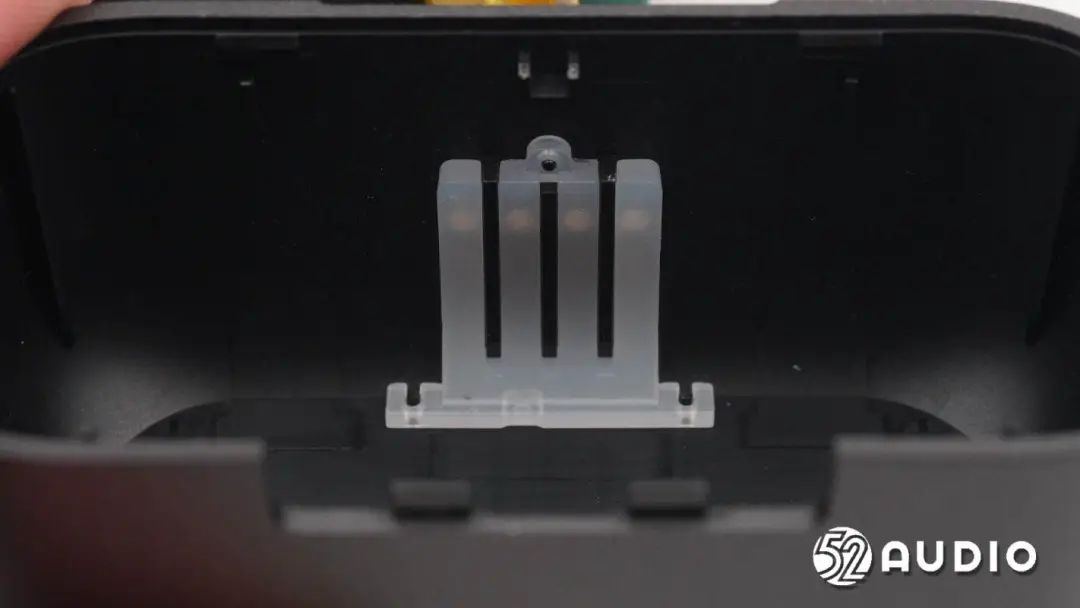

外壳内侧的指示灯导光柱结构特写。
座舱一侧结构一览。
座舱另外一侧结构一览。

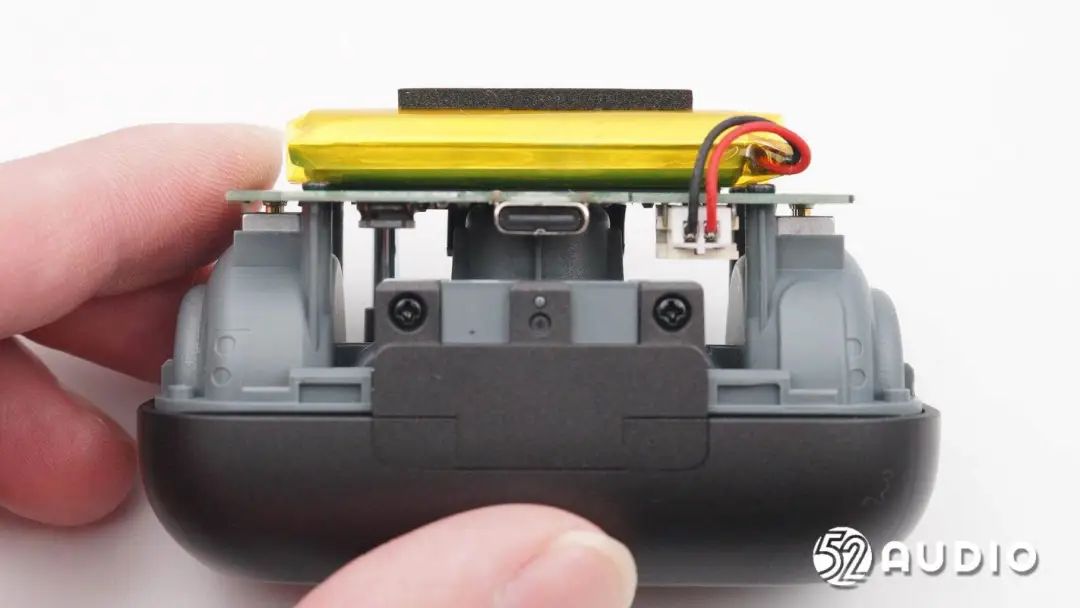

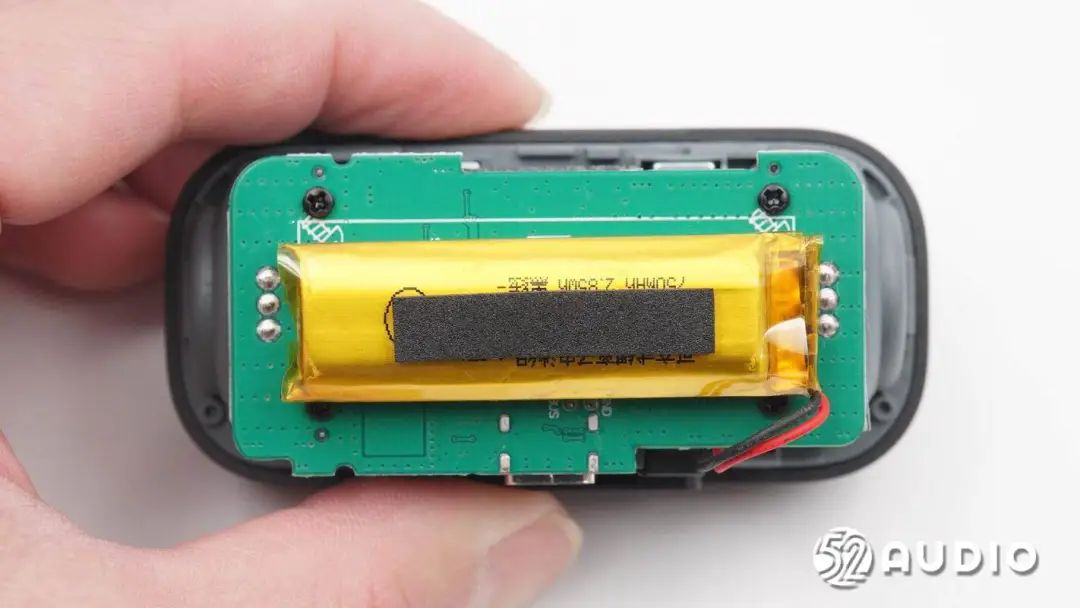

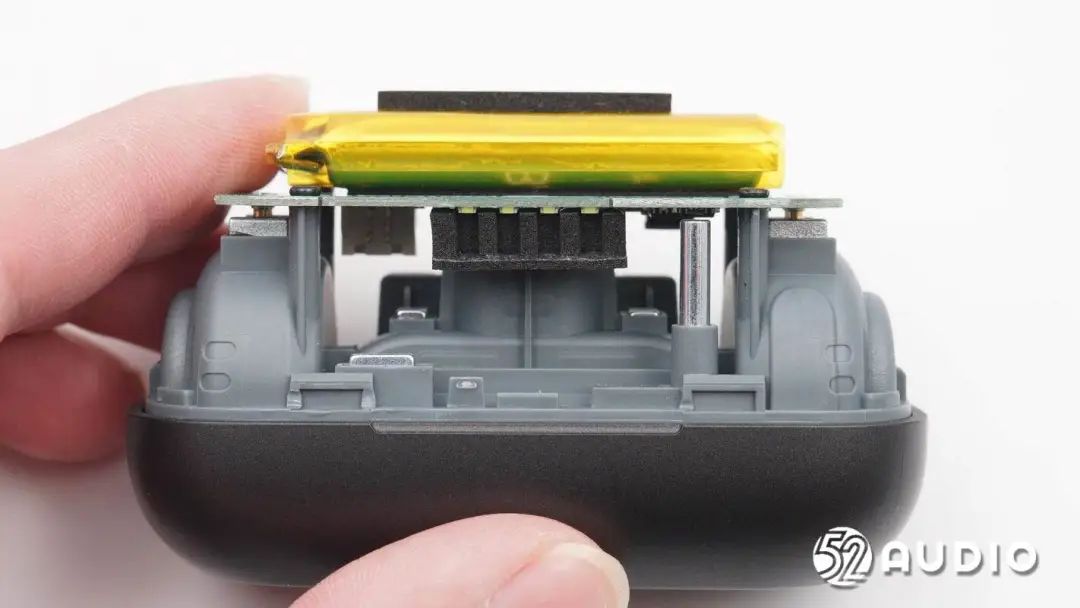

座舱底部通过螺丝固定主板及电池单元。

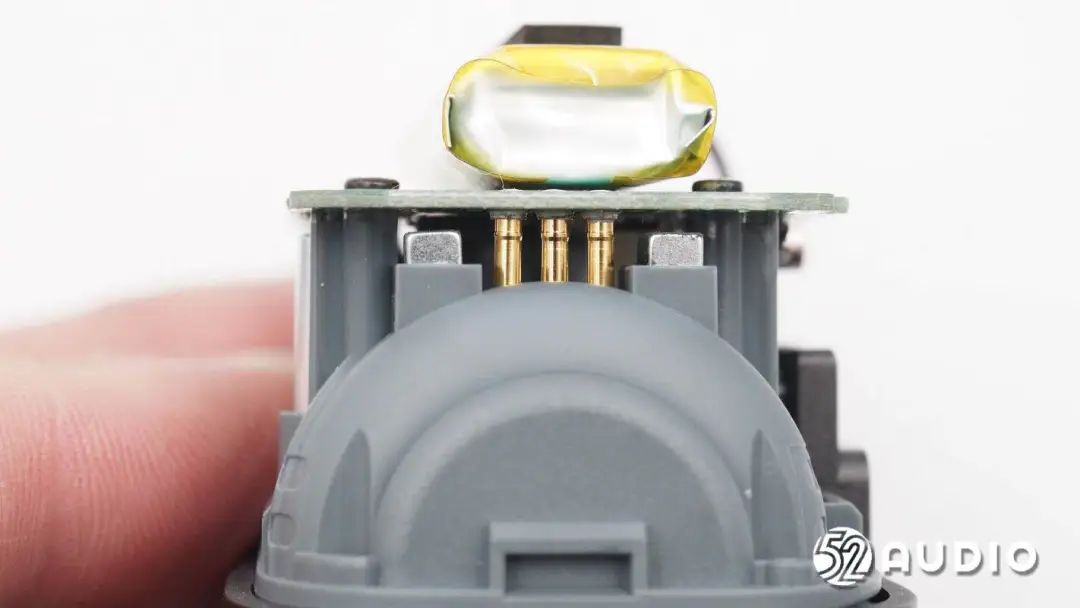

充电盒为发射器充电的连接器结构特写。

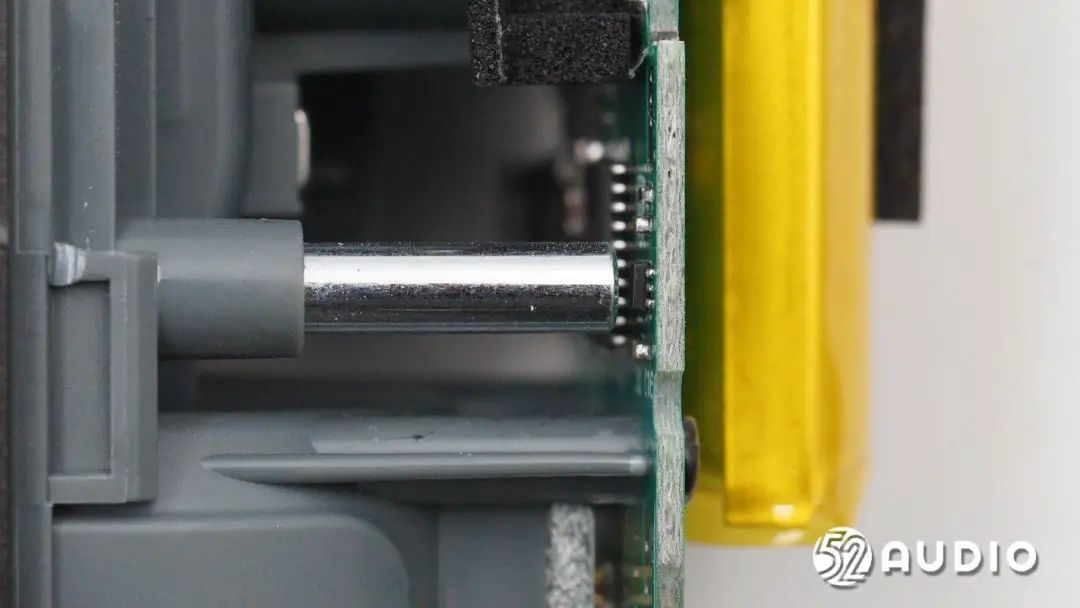

用于开盖自动连接金属铁条结构特写，对应到主板上的霍尔元件。

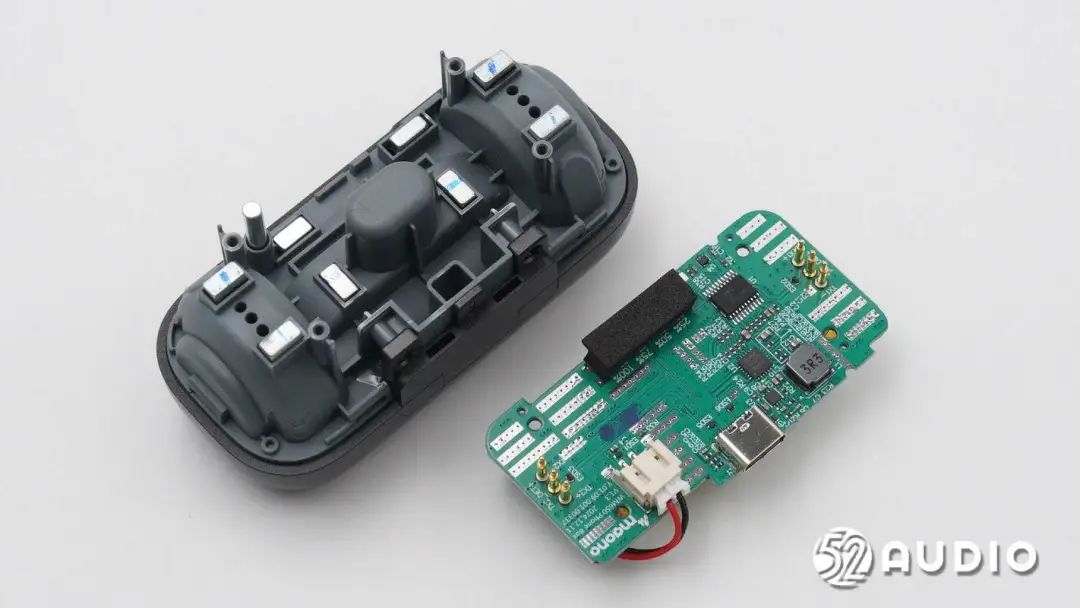

卸掉螺丝，取掉座舱上的所有组件。

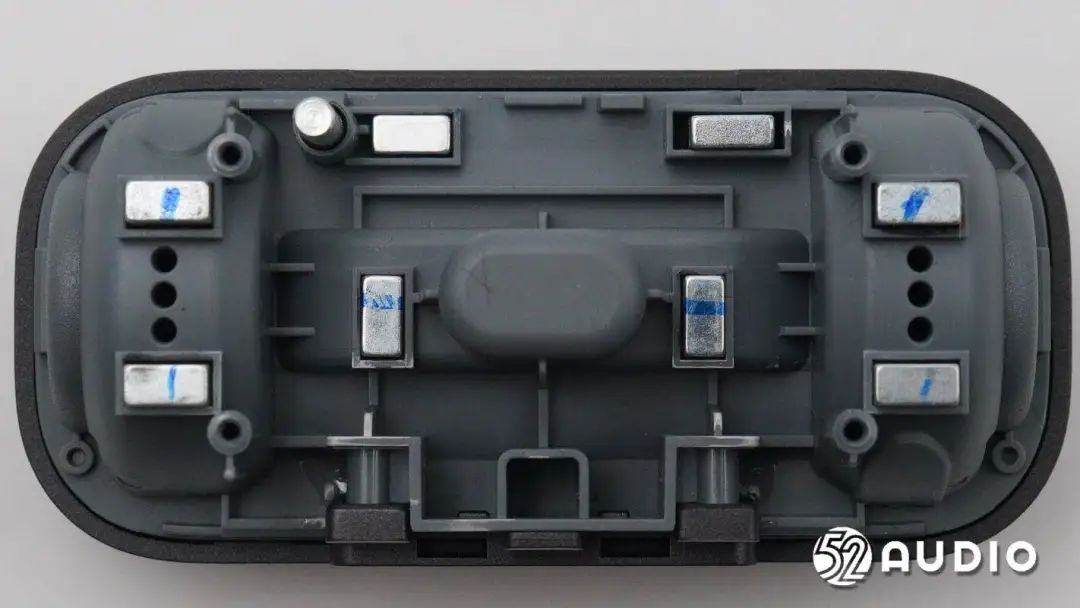

座舱底部结构一览，设置有4组8颗磁铁，用于固定一拖二麦克风和充电盒盖。

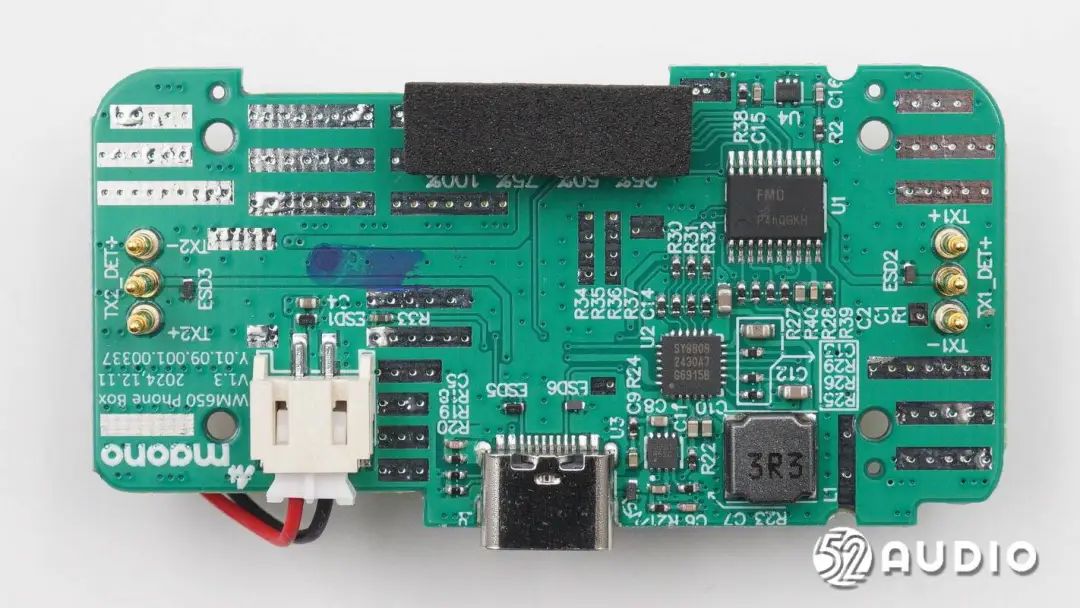

充电盒主板一侧电路一览，电池导线与主板通过插座连接。

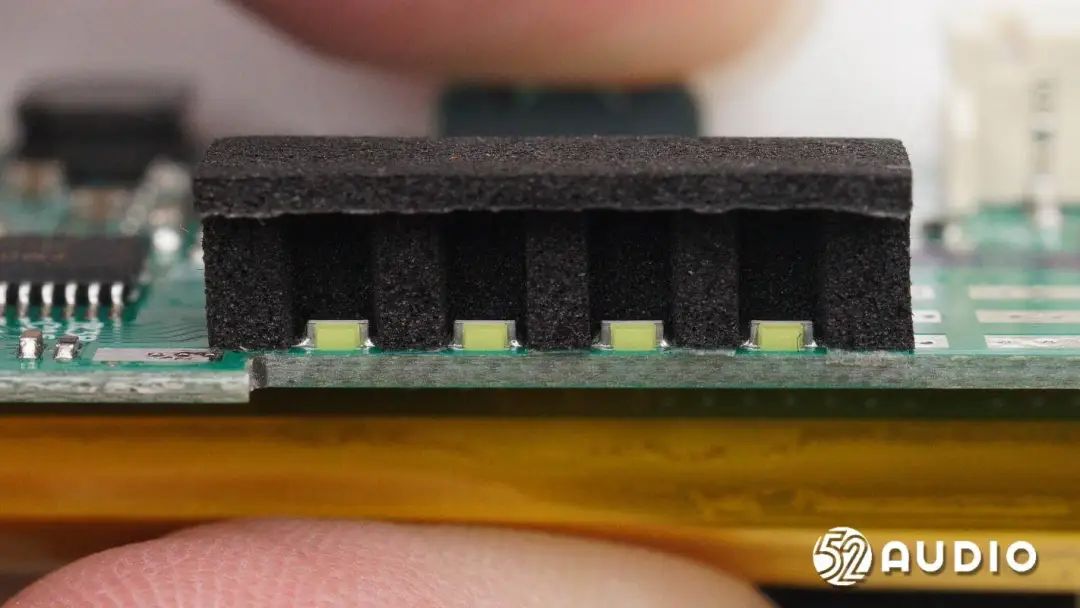

四颗LED指示灯特写，设置有海绵罩遮光。

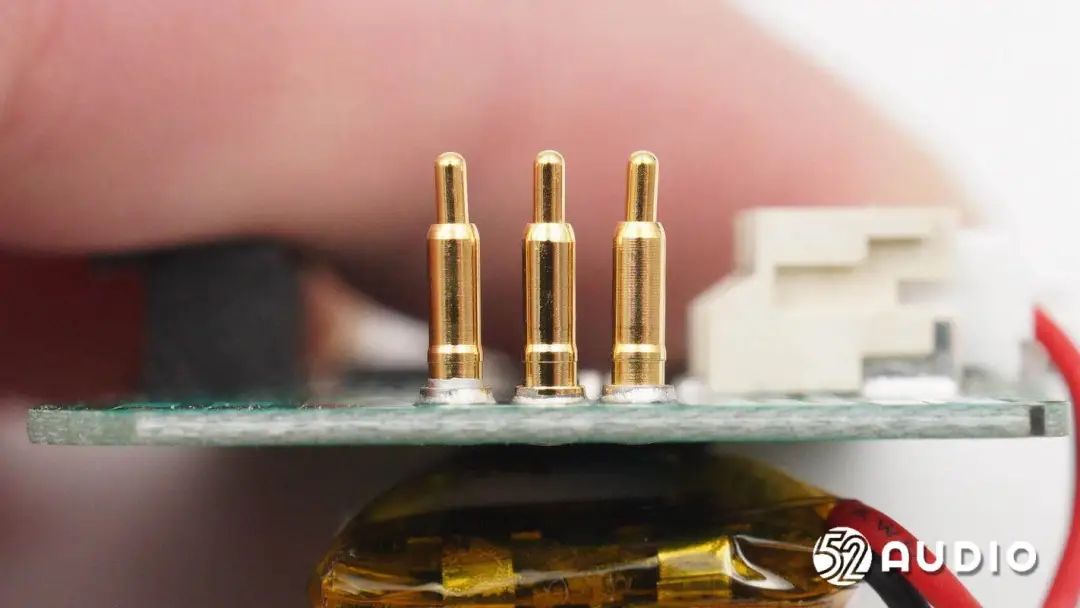

为发射器充电的Pogo Pin连接器特写。
Type-C充电母座特写。
思远半导体SY5321过压过流保护IC，是一款具有输入欠压和过压保护、负载电流异常保护以及过温保护等特点集一身的高集成IC。SY5321支持30V输入耐压，过压关断保护小于50nS，应用于充电电路或低压系统的前端，以避免锂电池或低压系统免受异常输入故障的影响。
思远半导体SY5321可以通过OVP引脚设置外部的输入过压阈值，也可以选择IC内部设定的输入过压阈值。当IC内部设定的输入过压阈值小于OVP引脚设置的外部过压阈值时，SY5321将自动选择内部过压阈值；反之，则选择OVP引脚设置的外部过压阈值。

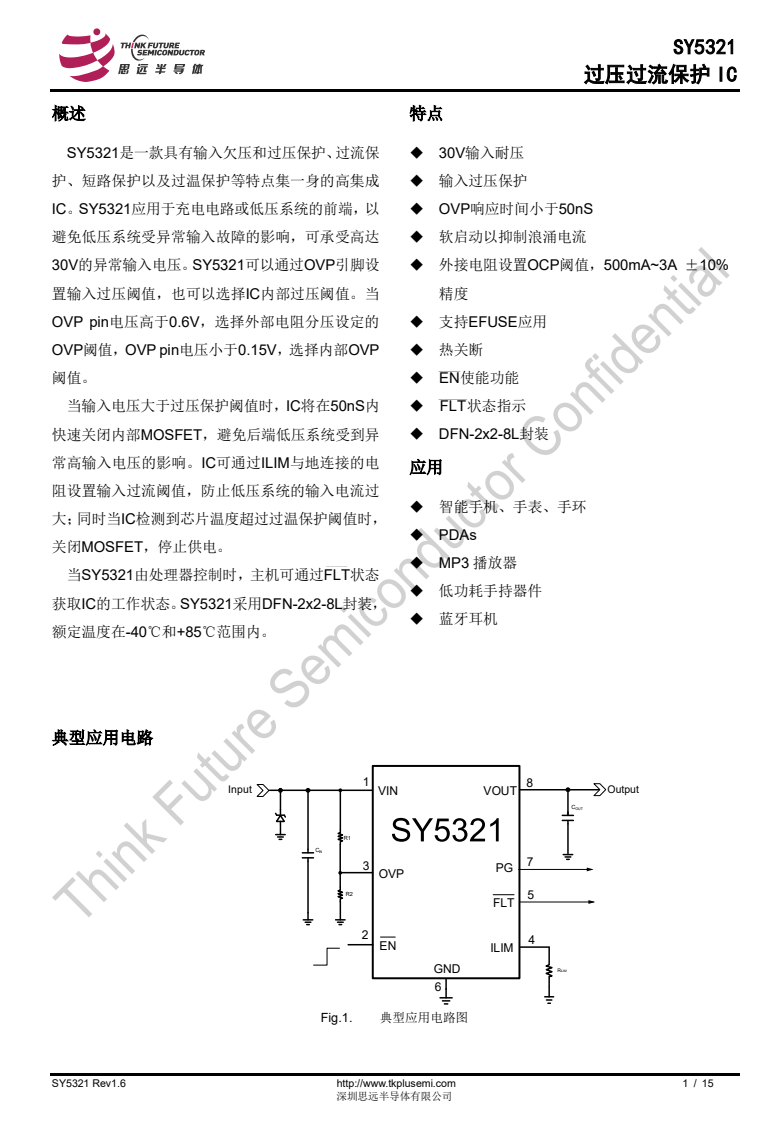

思远半导体SY5321详细资料图。据我爱音频网拆解了解到，思远半导体的电源管理类芯片目前已被小米、三星、OPPO、Redmi、一加、字节跳动、JBL、小天才、倍思、韶音、猛玛、Cleer、Nothing、捷波朗、斯莫格、NuPhy、高驰、翡声、枫笛、海尔兄弟、泥炭、左点、TG、iQOO、漫步者、联想、传音、科大讯飞、用维、公牛、Fiio、翡声、MEES、YOBYBO、HAYLOU、DENON、Oladance、XTOUR、final、酷睿视、Skullcandy、vivo、QCY、声阔、绿联、realme、魅族、百度、网易、哈曼、万魔、233621、魔宴、创新科技等国内外知名品牌采用。
思远半导体SY8809蓝牙耳机充电仓解决方案，芯片内部集成充电模块和放电模块，充电模块采用NVDC架构，电池端充电电流I2C可以调节；放电模块输出电压I2C可以调节，集成两路输出限流开关，提供了独立的负载存在检测和负载插入检测，同时支持输出电流检测。芯片集成NTC保护功能，更安全的对电池进行充放电。
思远半导体SY8809集成了标准的I2C接口和中断信号，方便实现芯片和MCU之间的通讯，控制充电、放电功能。SY8809集成了通讯端口，可以实现MCU到耳机端的高速通信，非常适合蓝牙耳机充电仓的设计，高集成度极大简化了外围电路和元器件，为蓝牙耳机充电仓的应用提供了简单易用的方案。

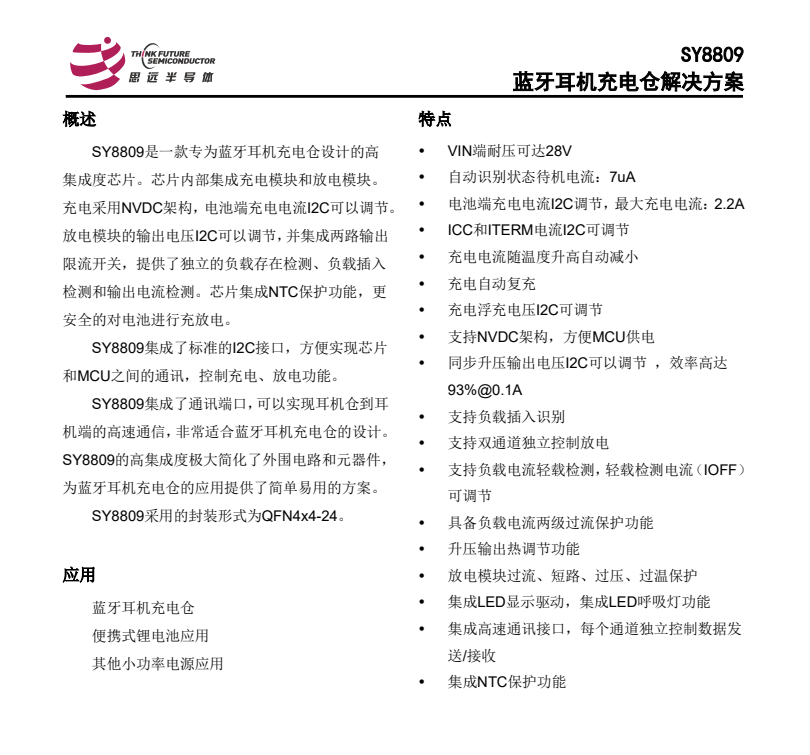

思远半导体SY8809详细资料图。

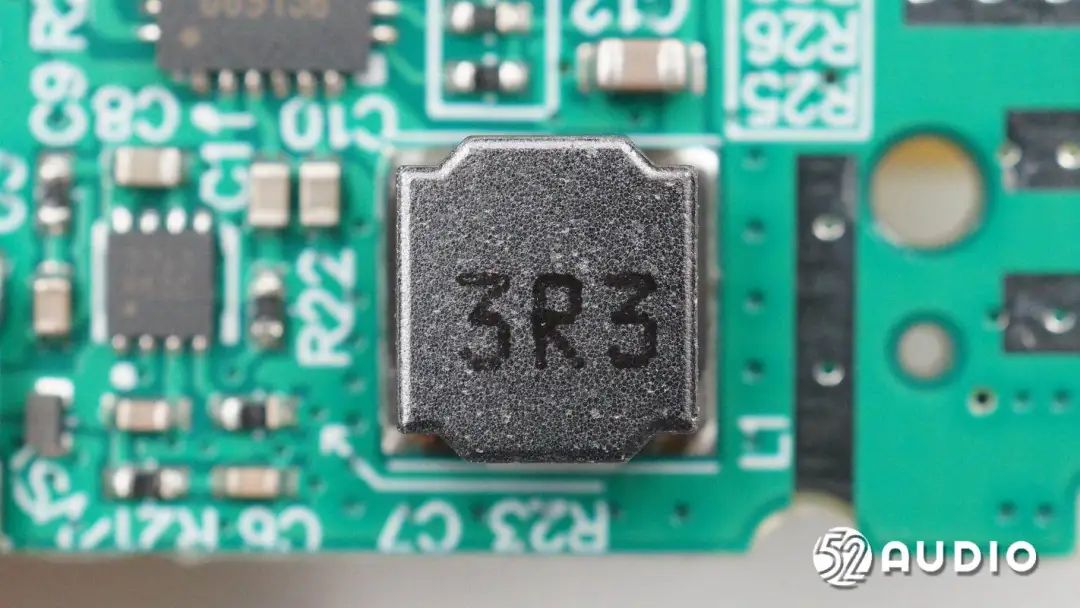

3.3μH功率电感。

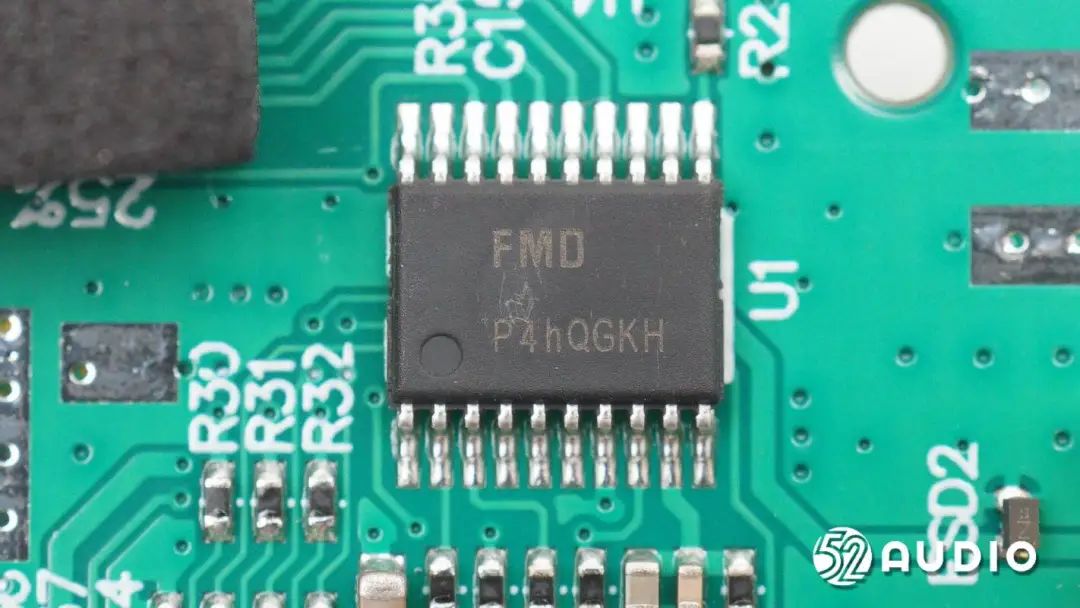

FMD辉芒微丝印“P4hQGKH”的MCU单片机，用于充电盒整机控制。

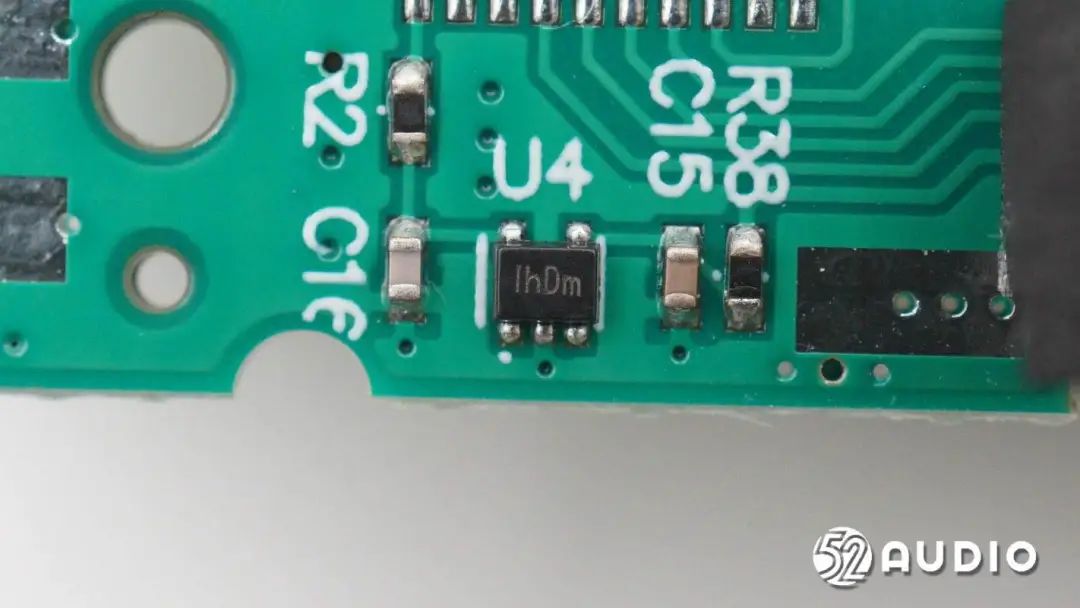

丝印IhDm的霍尔元件特写，用于感知充电盒盖的开启和关闭状态，用于实现开盖自动连接功能。

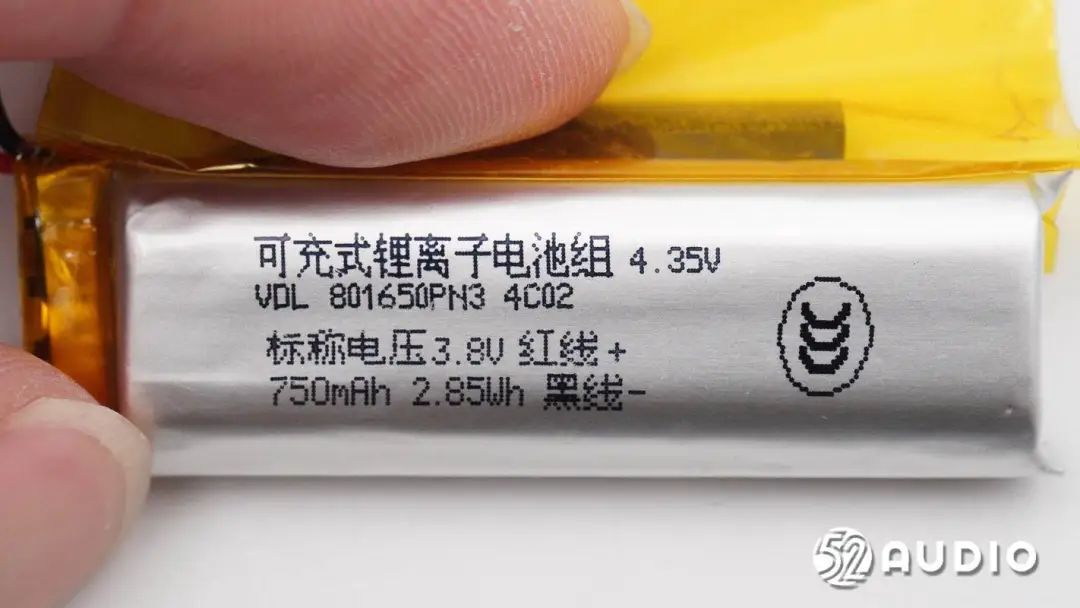

充电盒内置锂电池型号：VDL 801650PN3，标称电压：3.8V，额定容量：750mAh 2.85Wh，来自VDL紫建电子。

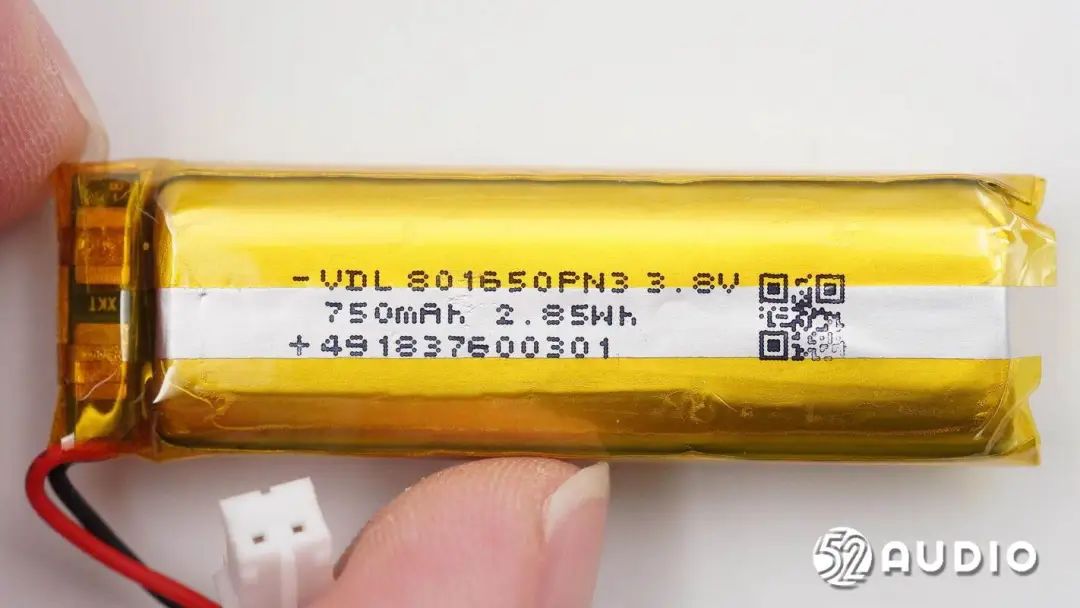

撕开外部绝缘保护，电池背面丝印信息一览。

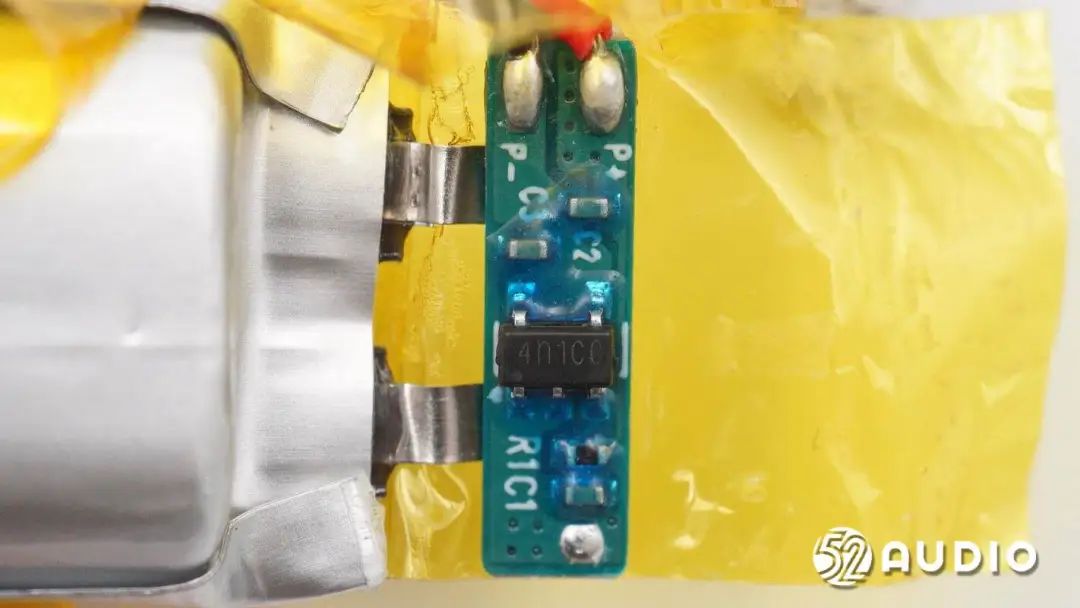

电池保护板电路一览，设置有丝印“4n1CC”的锂电保护IC。

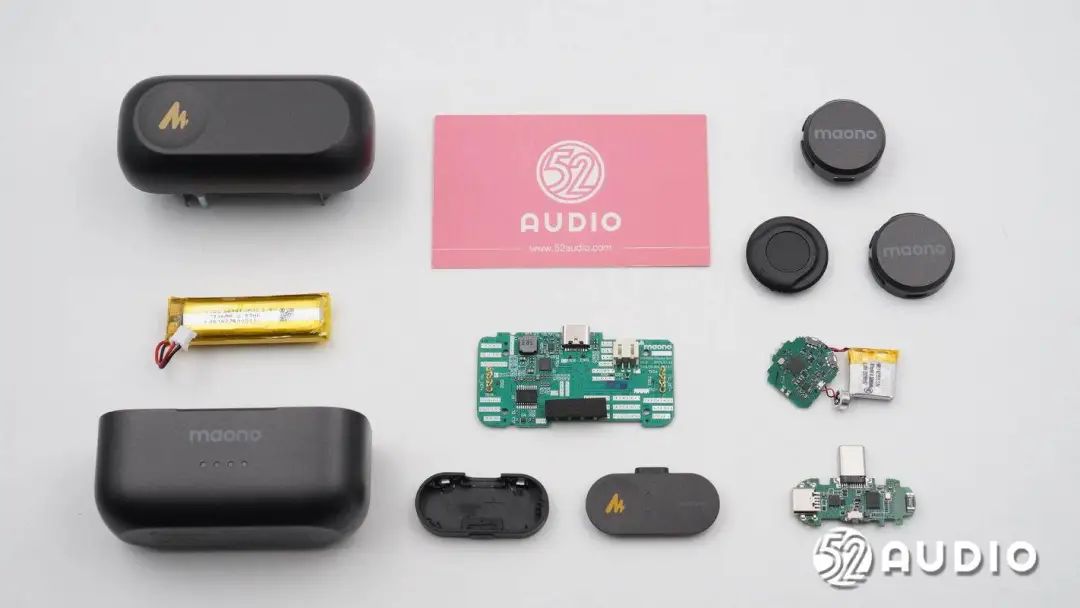

maono闪克Wave T5无线领夹麦克风拆解全家福。
三、我爱音频网总结
maono闪克Wave T5无线领夹麦克风在外观方面，充电盒采用了圆角方形设计，磨砂工艺处理，质感出色，体积在目前的主流产品中也相对比较便携。一拖二麦克风，接收器采用“T”型直插设计，使用方便，轻盈无负担；发射器采用了小巧的纽扣式设计，支持磁吸功能，搭配标配的磁吸背夹、磁吸片、磁吸项链，实现多种方式佩戴使用。
内部主要配置方面，麦克风无线通讯采用了Actions炬芯科技ATS3031系列高集成度单芯片SoC方案，支持超宽带48K AI降噪，提供全链路48KHz@24bit高清音频稳定传输。其他方面，接收器采用Legendary乐得瑞LDR6028Q Type-C接口控制芯片，用于边录制边充电功能。发射器内置TRANSOUND泉声电子驻极体麦克风拾音，搭载97mAh/3.8V锂电池供电，还采用了Gainsil聚洵GS8722运算放大器等方案。
充电盒内部搭载了750mAh/3.8V可充式锂离子电池组，采用Type-C接口输入电源，端口设置有思远半导体SY5321过压过流保护IC；由思远半导体SY8809蓝牙耳机充电仓解决方案负责内置电池的充放电管理；还采用了FMD辉芒微的MCU单片机，用于充电盒整机控制。
