拆解报告:小米REDMI儿童手表

2025-07-09 我爱音频网 阅读:
REDMI儿童手表包装盒采用了简约设计,正面展示有“REDMI”品牌LOGO和产品名称,以及对应配色的产品外观。





在当前的智能手表市场中,产品主要分为成人手表和儿童手表两种类型。儿童手表着重于蜂窝通讯、安全定位和学习辅助等功能,以便父母能够随时与孩子保持联系并确保孩子的安全。在儿童手表市场,小米此前主要通过旗下“米兔”品牌进行布局。但近期,小米旗下REDMI品牌也发布了首款儿童手表,进一步拓展了产品线,显示了小米对儿童手表市场的重视。4nPednc

REDMI儿童手表在功能配置上,搭载了1.68英寸高清显示屏,500万像素高清前摄,支持4G全网通,支持实时视频通话;支持9重安全定位、90天高精度轨迹查询、室内定位、位置追踪,以及危险区域预警、SOS求救等功能,守护孩子的安全;配置强大的数据隐私防护系统,保障孩子的信息数据安全。4nPednc

REDMI儿童手表还支持儿童手表版微信,可以添加手机微信好友,也可以跨品牌添加儿童手表好友;支持支付管控、上课防打扰、防沉迷模式,方便家长管控;支持跑步、跳绳、仰卧起坐等K12运动系统,支持运动PK,让孩子更喜欢运动;还具有优质教辅类APP,丰富孩子使用场景。续航方面,正常状态下可满足3天的使用。下面来看看这款产品的详细拆解报告吧~4nPednc

 4nPednc

一、REDMI儿童手表开箱4nPednc

4nPednc

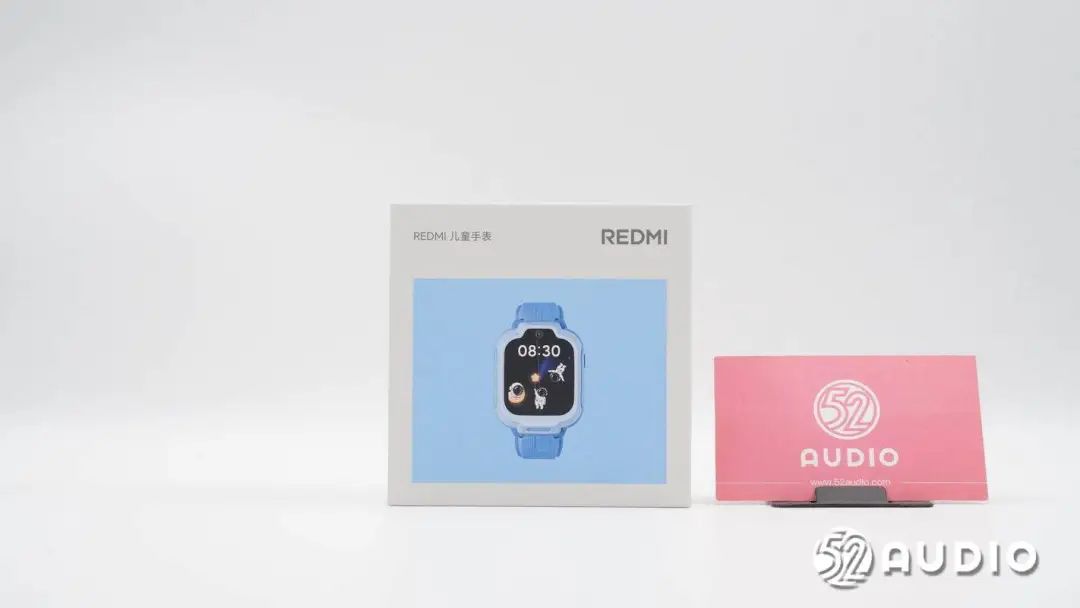

REDMI儿童手表包装盒采用了简约设计,正面展示有“REDMI”品牌LOGO和产品名称,以及对应配色的产品外观。4nPednc

4nPednc

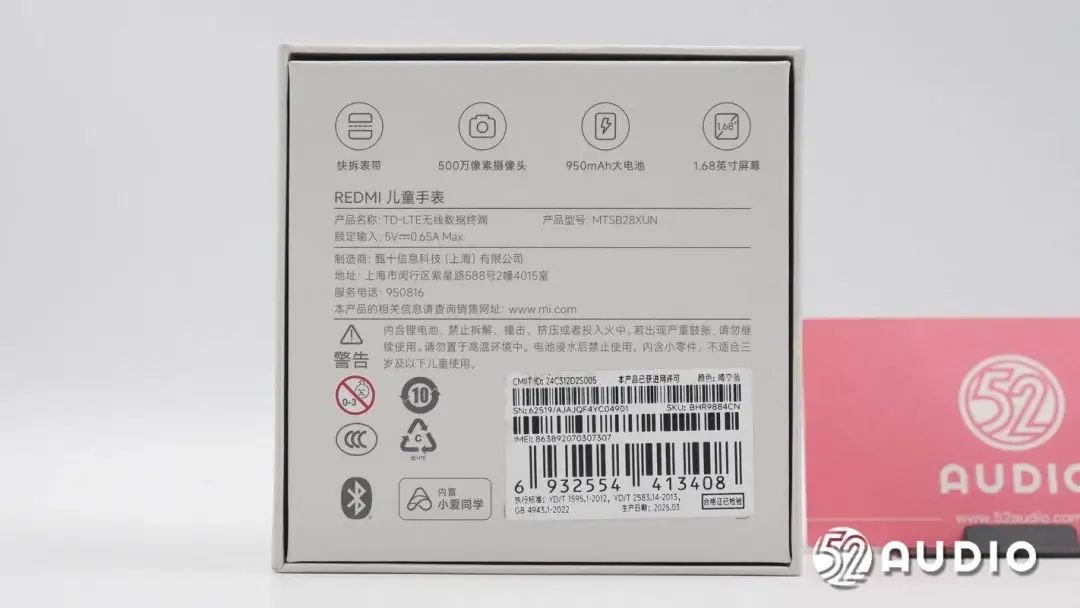

包装盒背面介绍了产品特点:快拆表带、500万像素摄像头、950mAh大电池、1.68英寸屏幕;产品名称:TD-LTE无线数据终端,产品型号:MTSB28XUN,额定输入:5V-0.65A Max,制造商:甄十信息科技(上海)有限公司。4nPednc

4nPednc

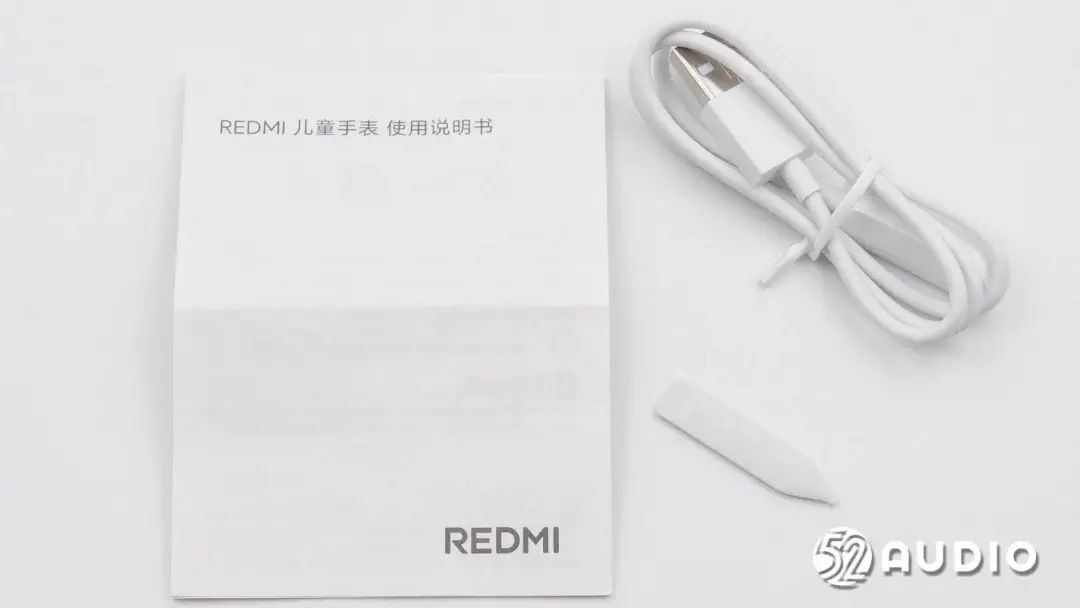

随机标配的配件一览,包括充电线、卡针和使用说明书。4nPednc

4nPednc

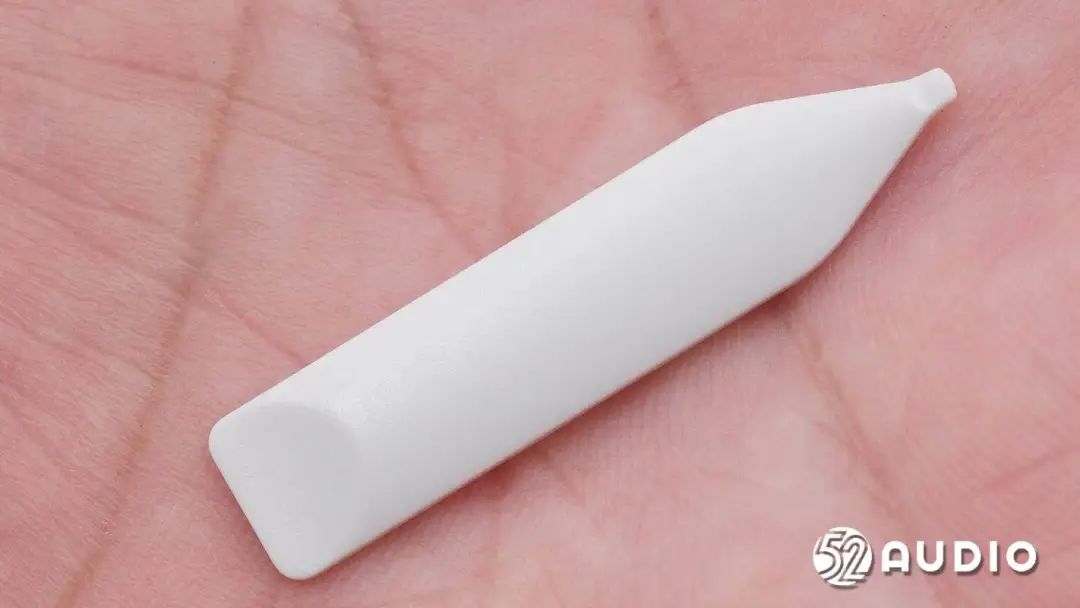

塑料卡针,儿童使用更安全。4nPednc

4nPednc

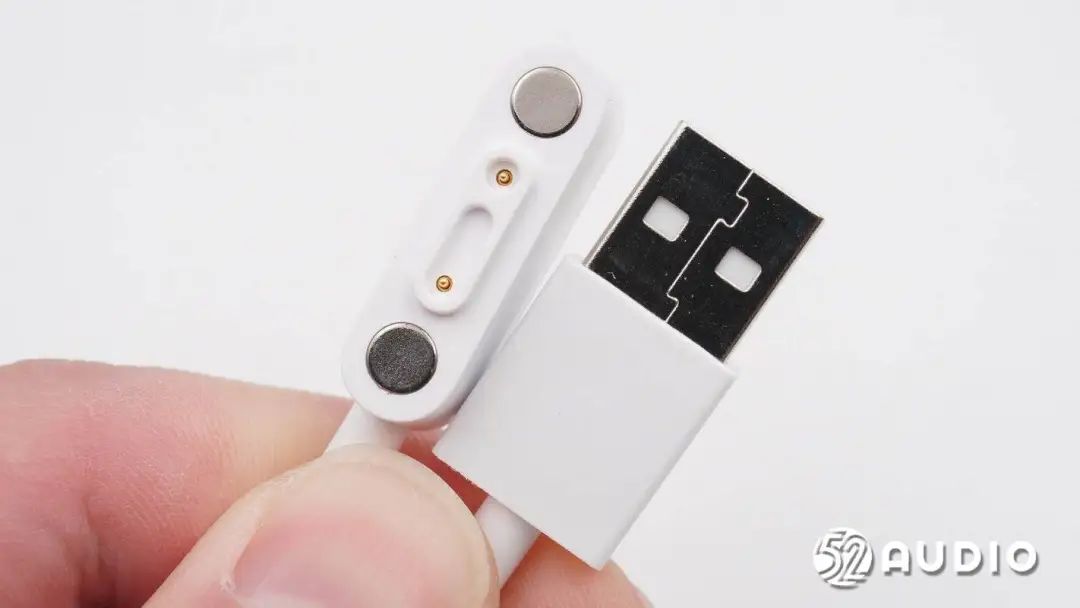

充电线采用了USB-A to 双针磁吸接口。4nPednc

4nPednc

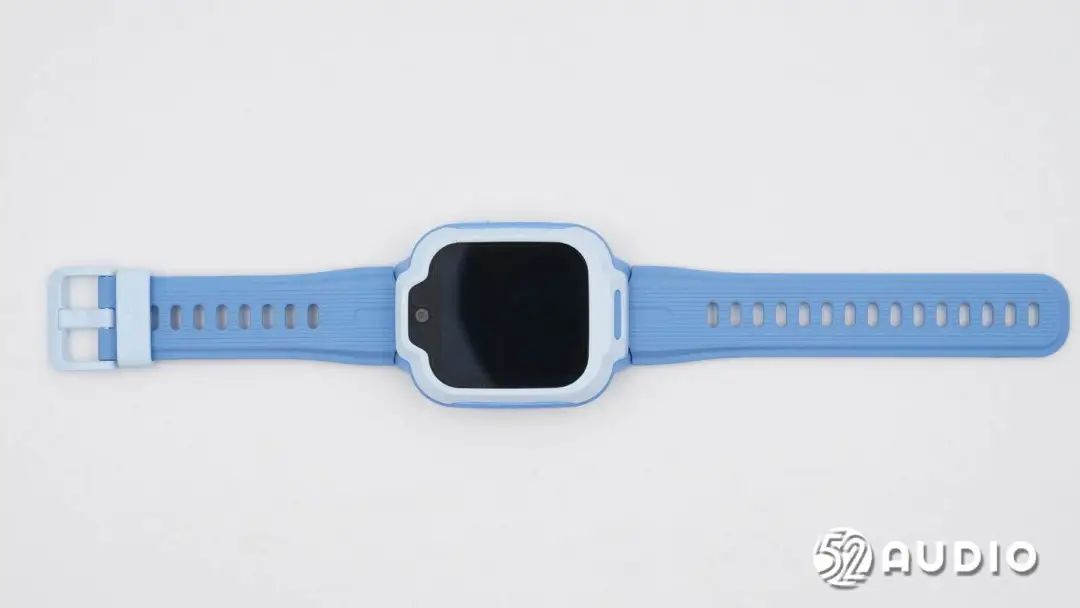

REDMI儿童手表正面外观一览,方形表盘设计,此款晴空蓝配色采用了蓝色和淡蓝色搭配,观感比较清新淡雅。4nPednc

4nPednc

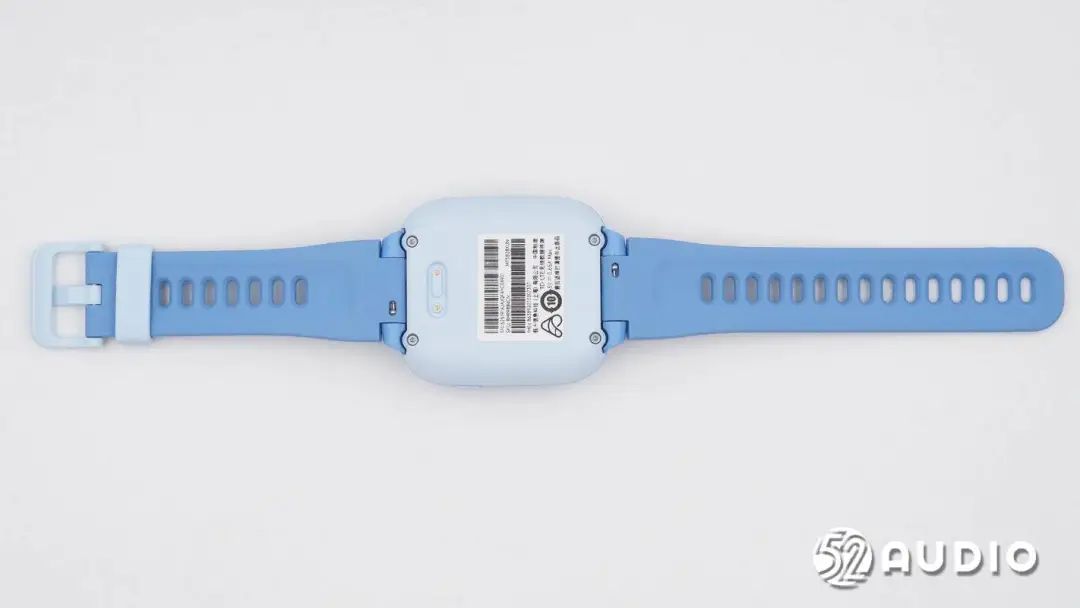

机身背面外观一览,表带与表盘采用了快拆结构设计,能够便捷拆卸更换或清洁。4nPednc

4nPednc

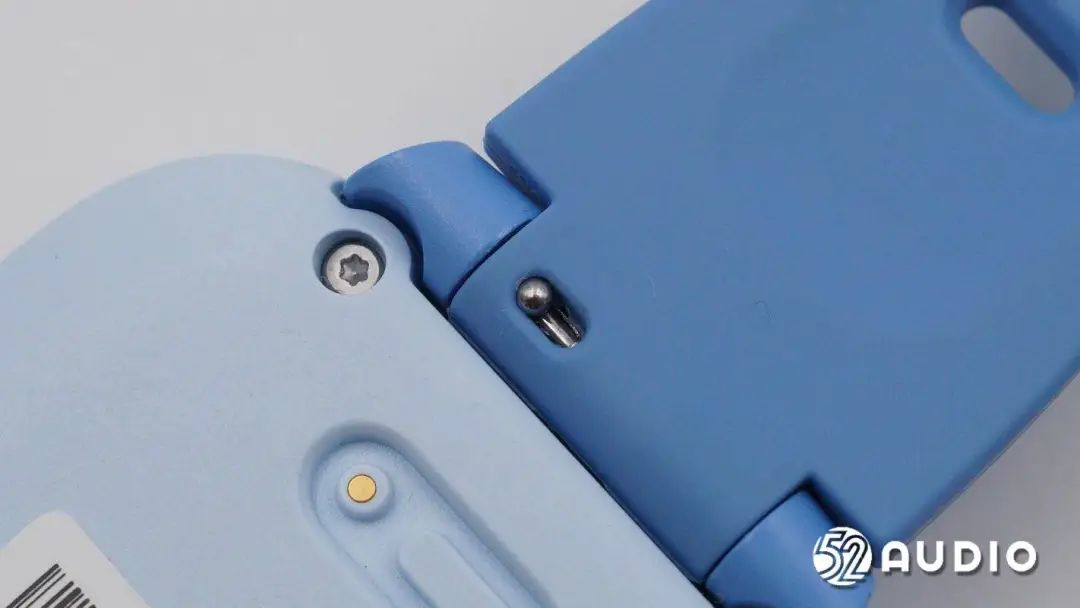

表带衔接表盘的滑索结构特写。4nPednc

4nPednc

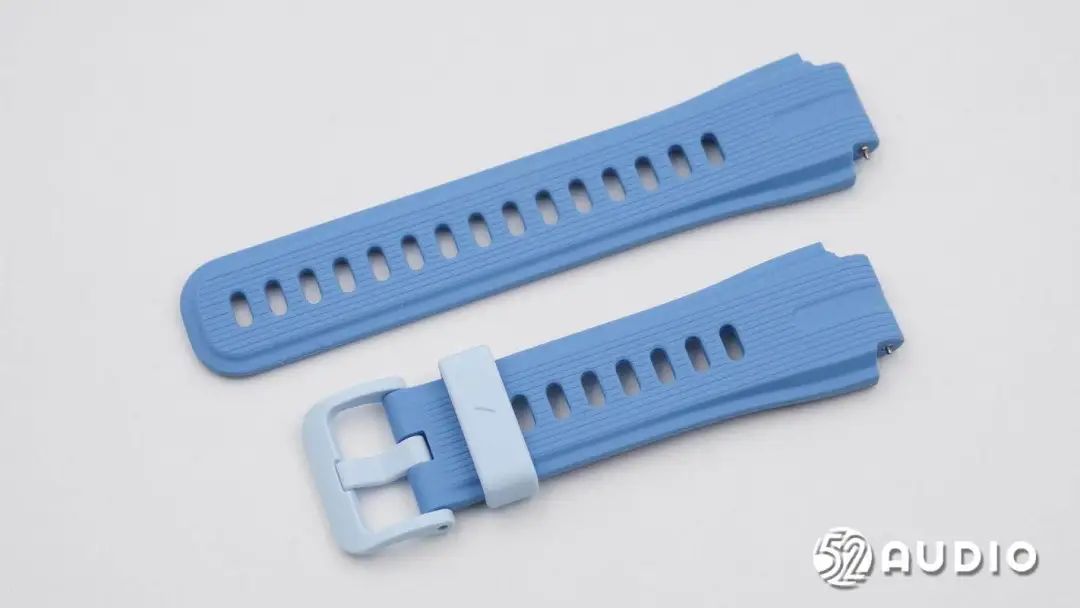

解开滑锁,取掉表带。表带采用了亲肤硅胶材质,针型表扣,设计有条形纹理装饰。4nPednc

4nPednc

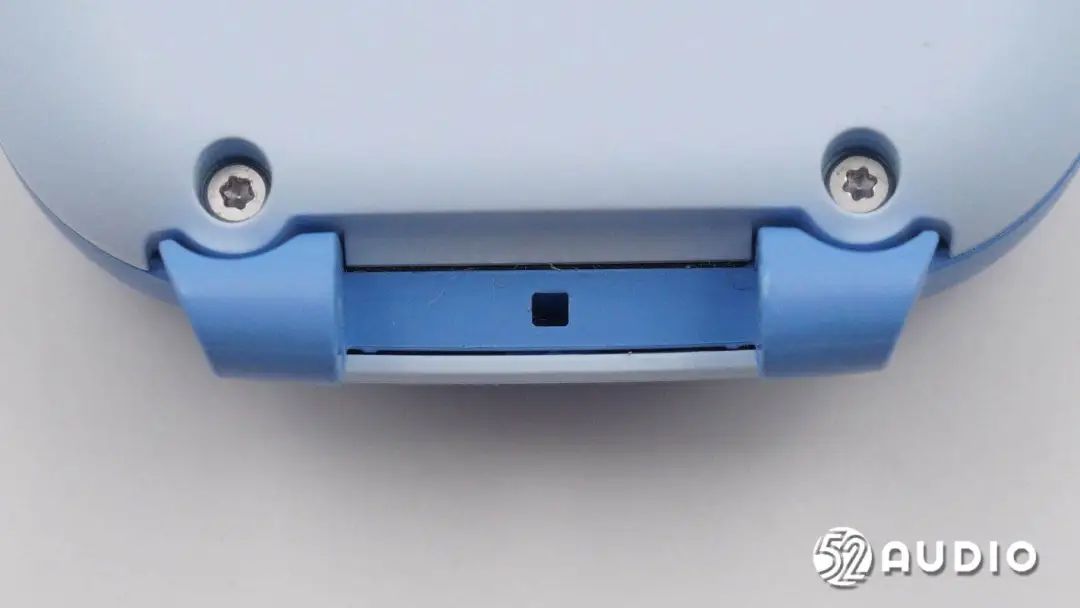

表盘一端设置有排水孔。4nPednc

4nPednc

REDMI儿童手表表盘正面特写,搭载了1.68英寸屏幕,出厂贴有保护膜。外围表圈略高于屏幕,能起到保护作用。屏幕上方设置有500万像素摄像头,支持拍照和视频通话。4nPednc

4nPednc

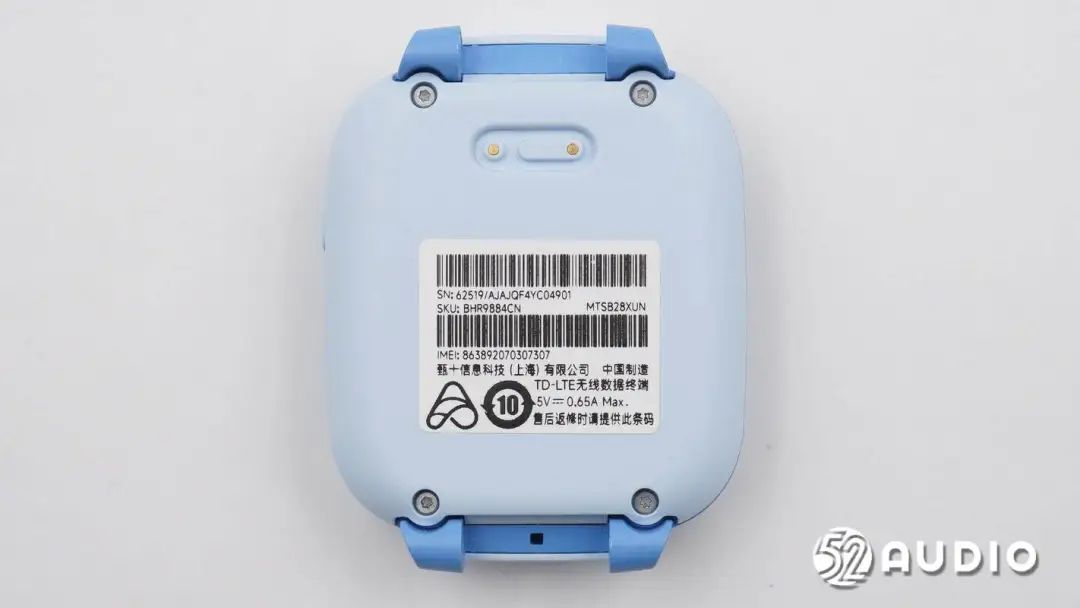

表盘背面特写,贴有产品标签,与包装盒上信息一致。4nPednc

4nPednc

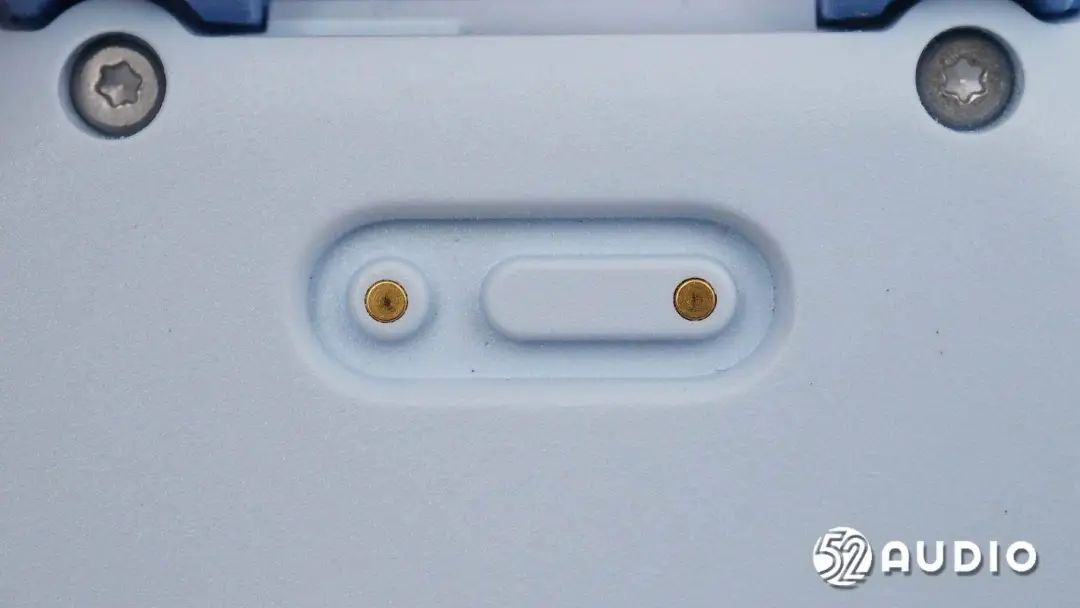

手表充电接口特写,凹槽设计,搭配磁吸功能,提供稳定充电。4nPednc

4nPednc

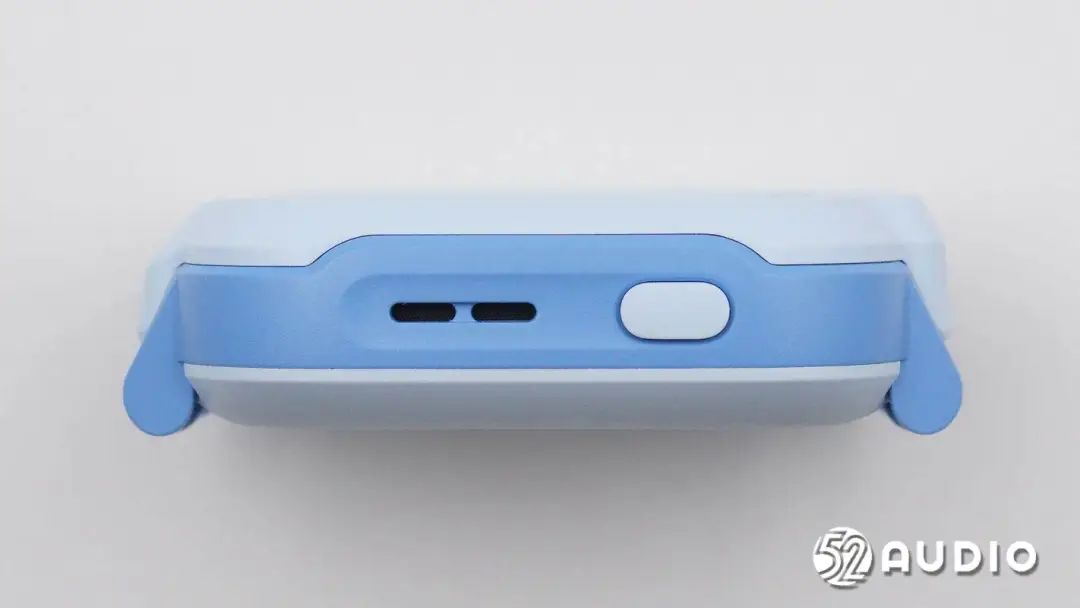

表盘右侧设置有功能按键和扬声器出音孔。4nPednc

4nPednc

表盘左侧设置有SIM卡槽和麦克风拾音孔。4nPednc

4nPednc

使用卡针轻松取掉卡槽。4nPednc

4nPednc

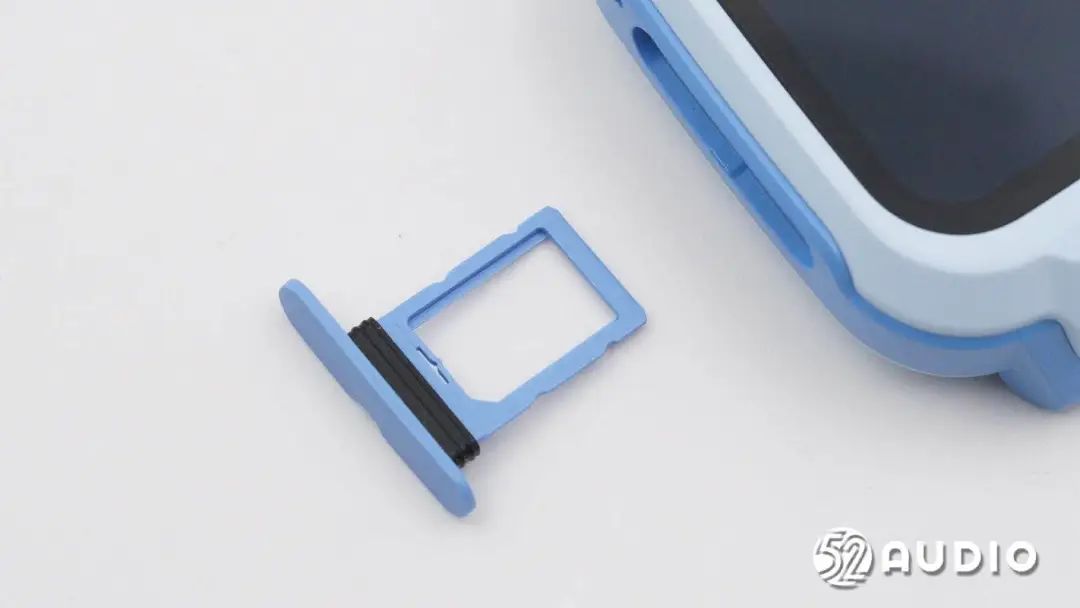

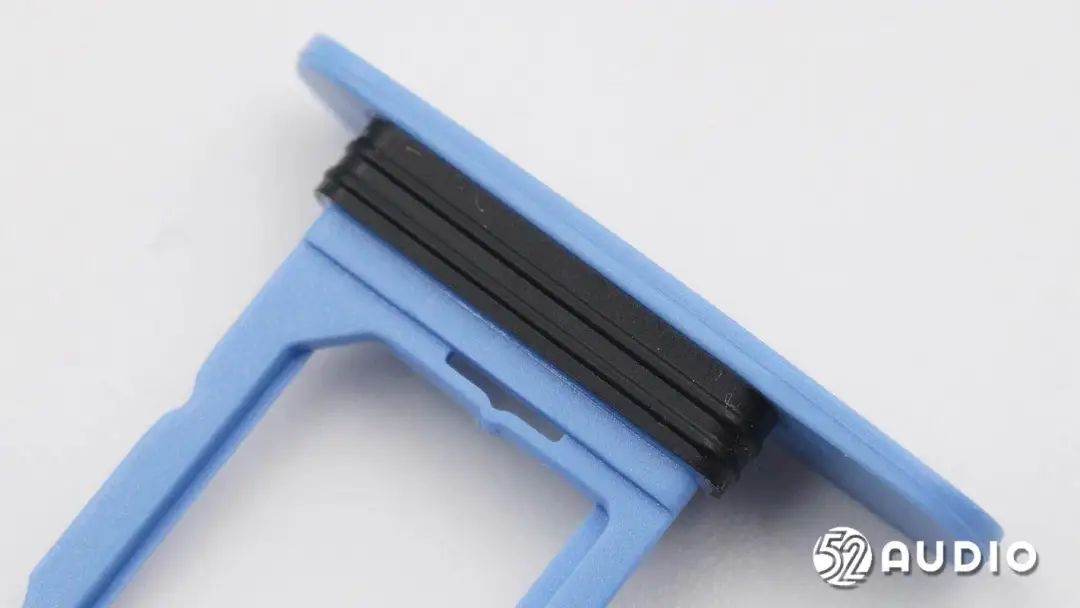

卡槽上设置有橡胶圈密封防水。4nPednc

4nPednc

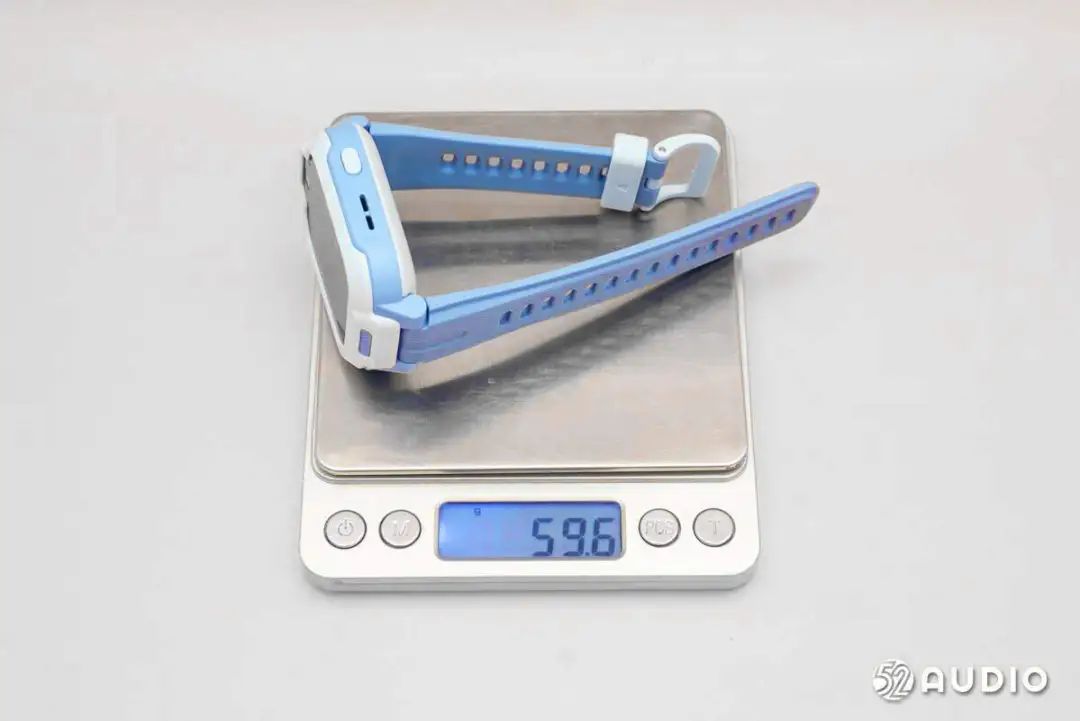

经智研所实测,REDMI儿童手表的重量约为59.6g。4nPednc

4nPednc

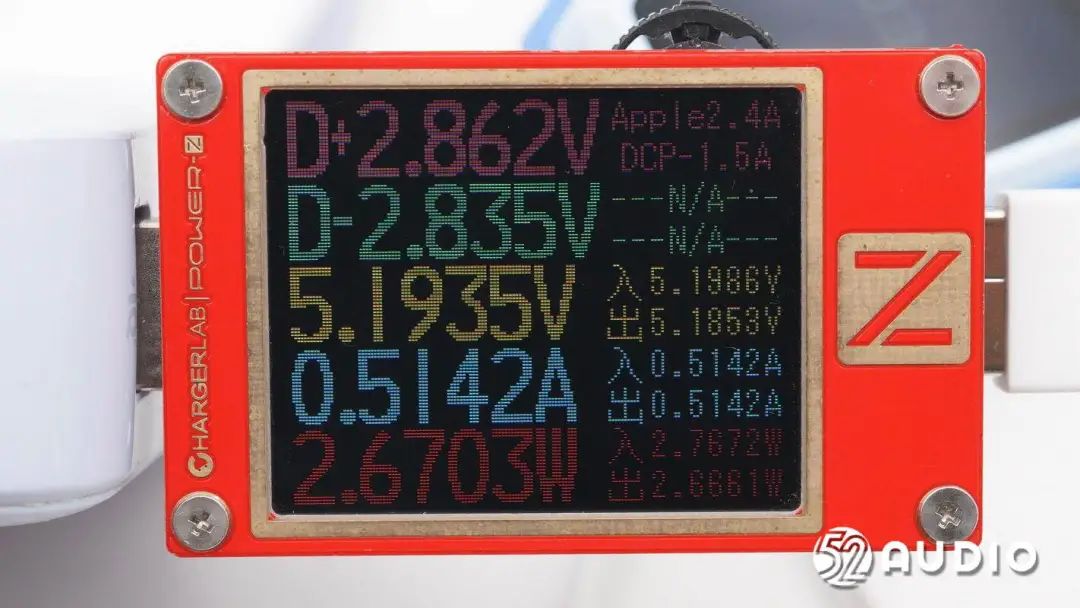

智研所使用CHARGERLAB POWER-Z KT002对REDMI儿童手表进行充电测试,输入功率约为2.67W。4nPednc



二、REDMI儿童手表拆解4nPednc

通过开箱,我们详细了解了REDMI儿童手表的外观设计,下面进入拆解部分,看看内部结构配置信息~4nPednc

4nPednc

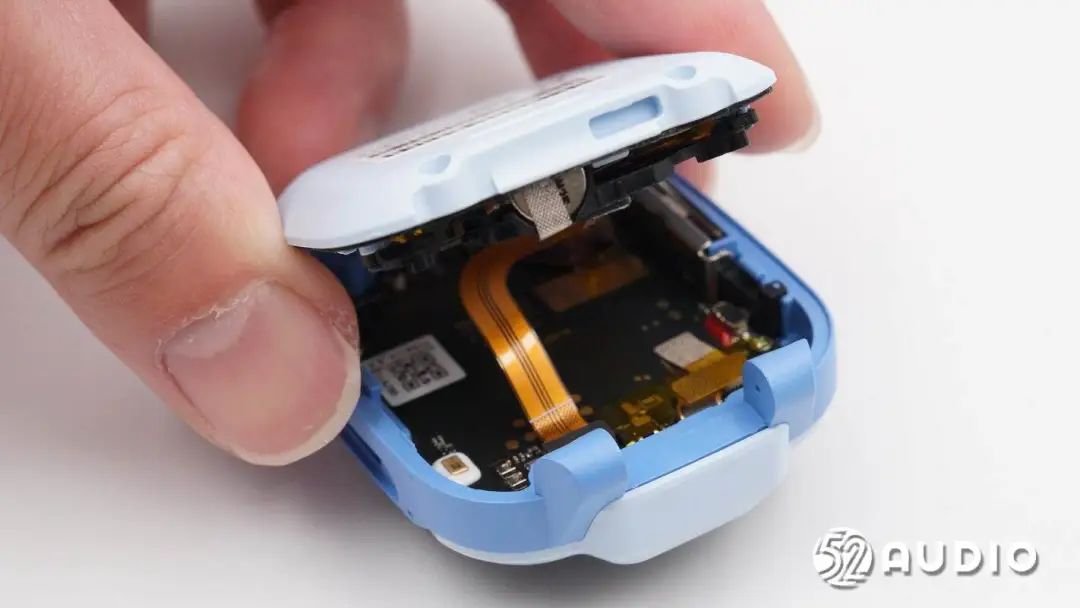

卸掉螺丝,打开背部盖板。4nPednc

4nPednc

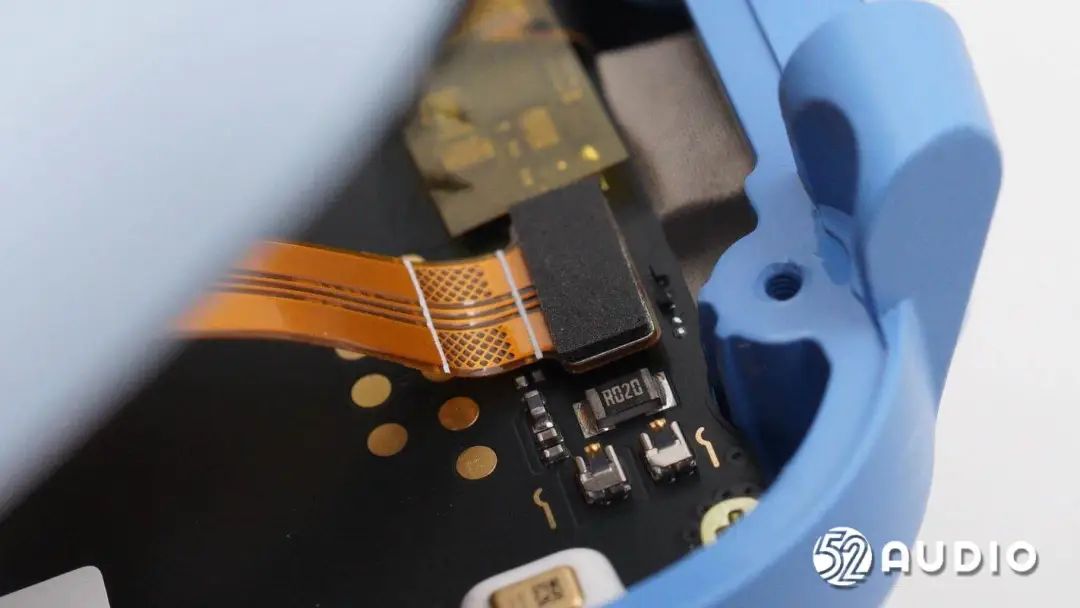

盖板内侧的元器件通过排线和BTB连接器连接主板。4nPednc

4nPednc

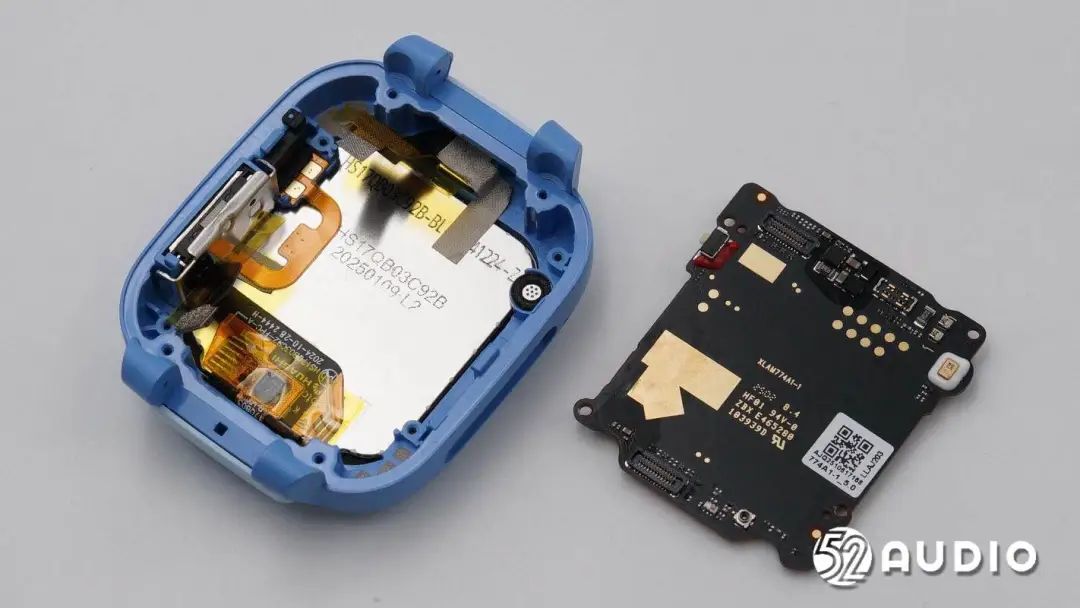

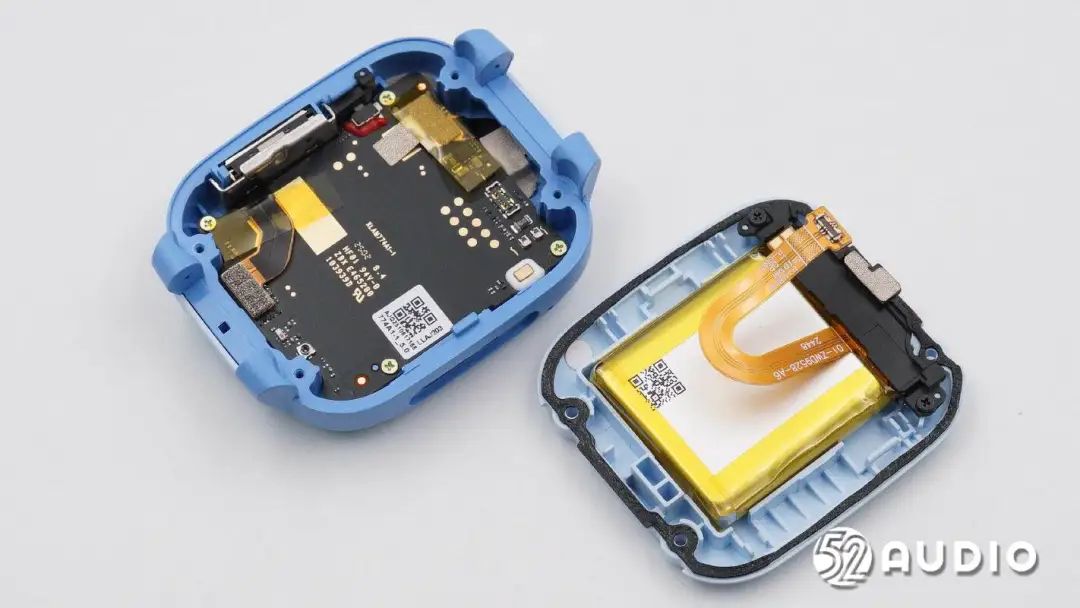

挑开连接器,分离腔体。4nPednc

4nPednc

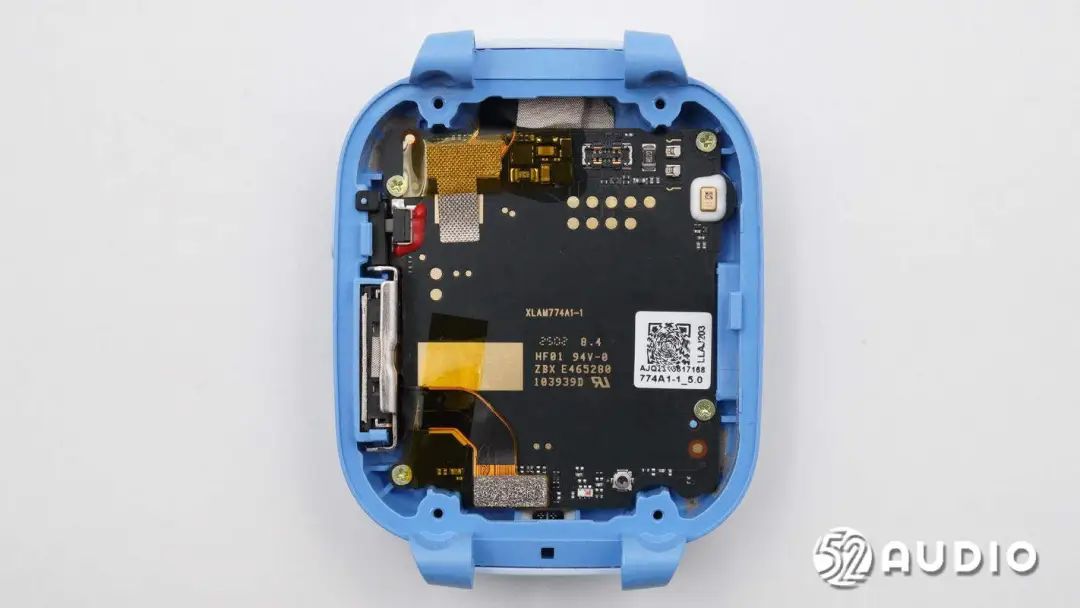

腔体内部主板单元结构一览。4nPednc

4nPednc

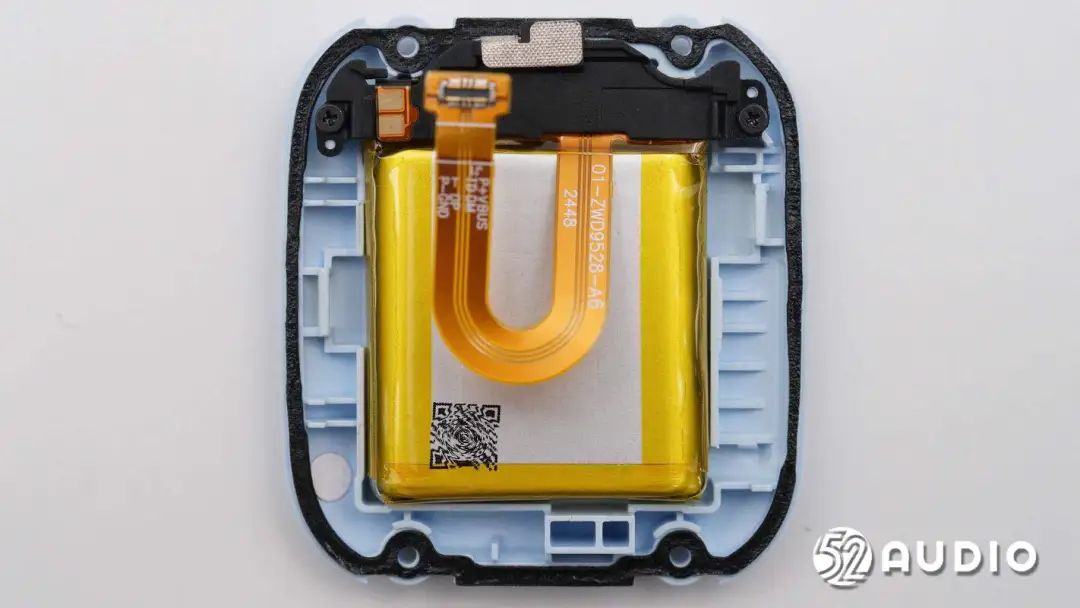

盖板内侧结构一览,大面积布置电池单元。4nPednc

4nPednc

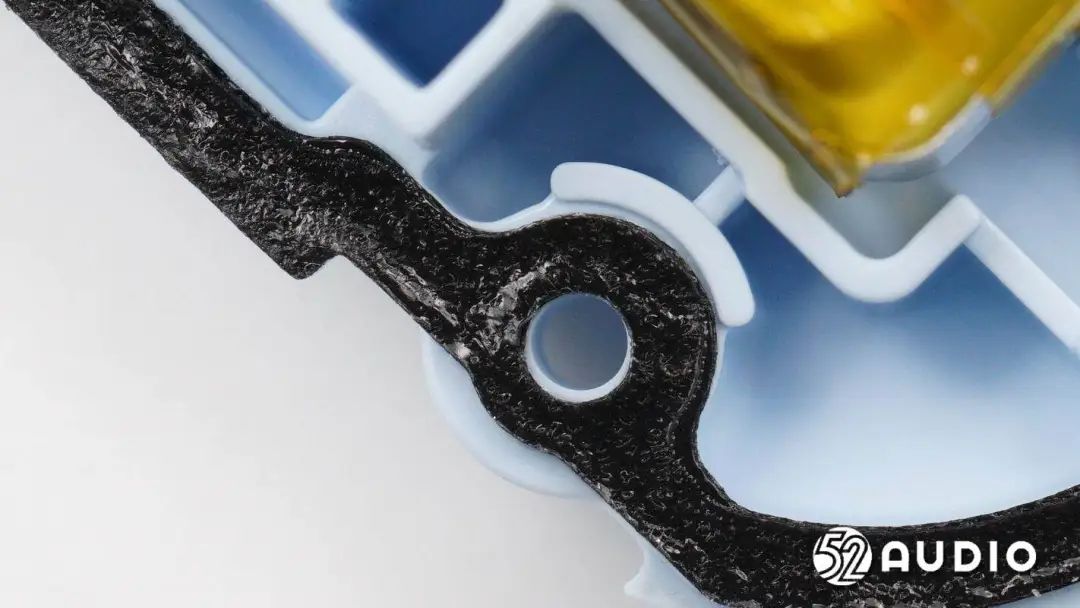

盖板边缘设置有海绵垫密封防水。4nPednc

4nPednc

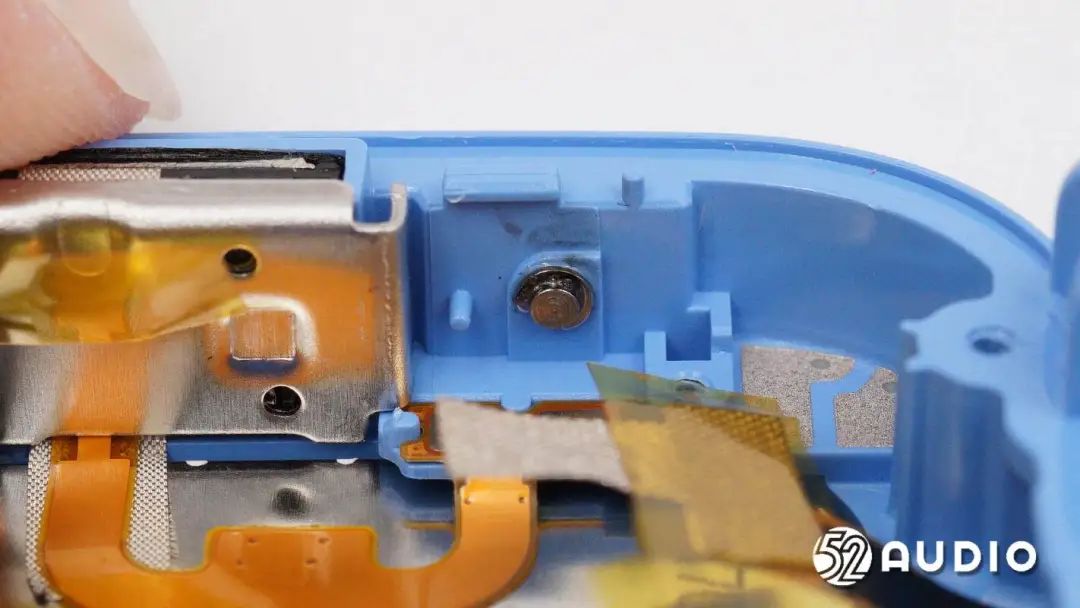

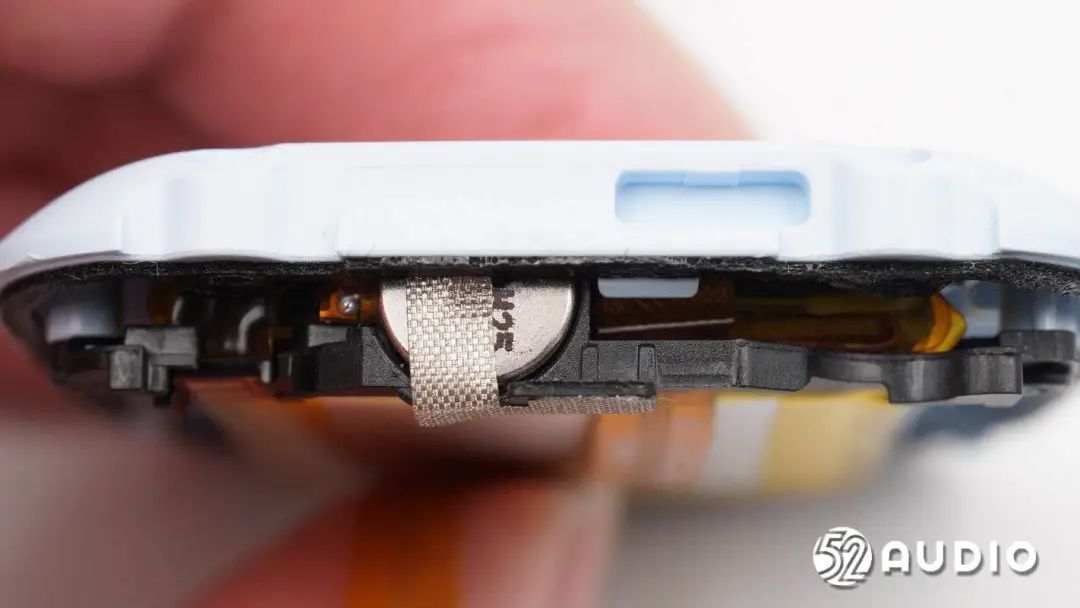

支架侧边固定的振动马达特写。4nPednc

4nPednc

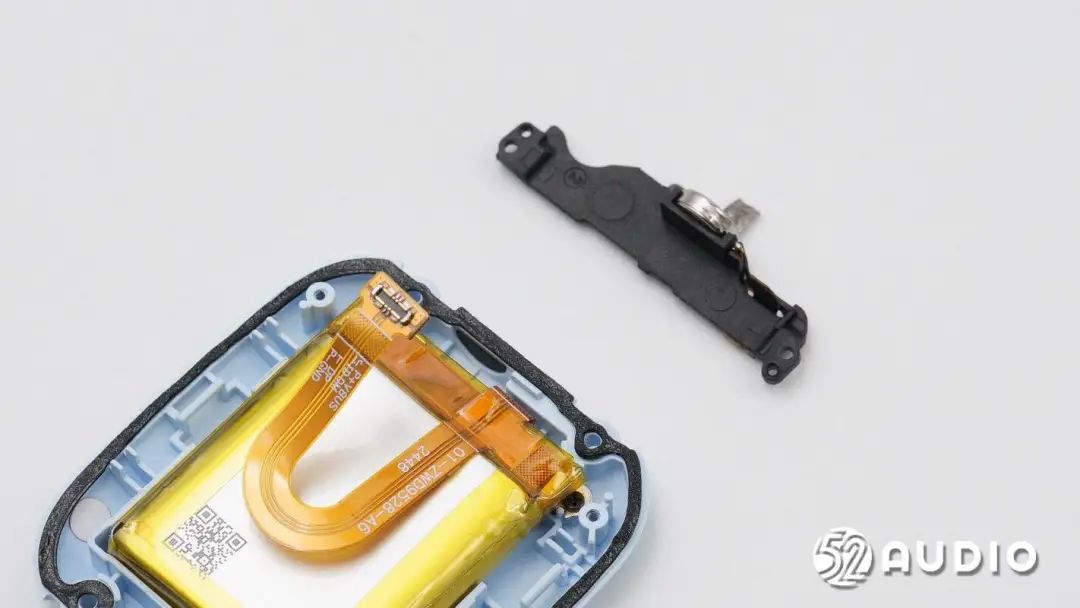

卸掉螺丝,取掉固定排线的支架。4nPednc

4nPednc

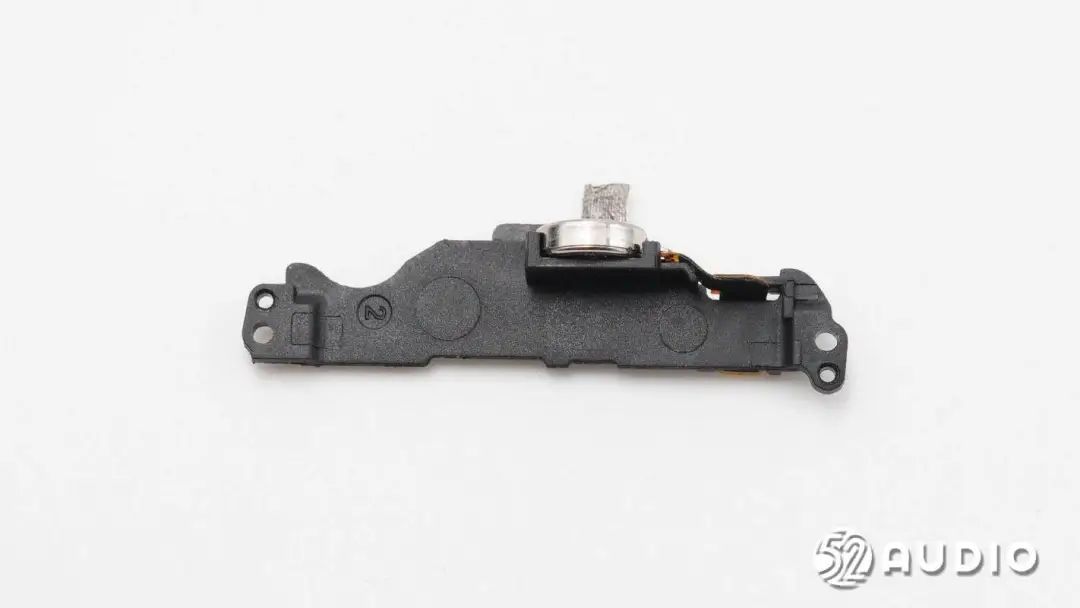

固定支架结构一览。4nPednc

4nPednc

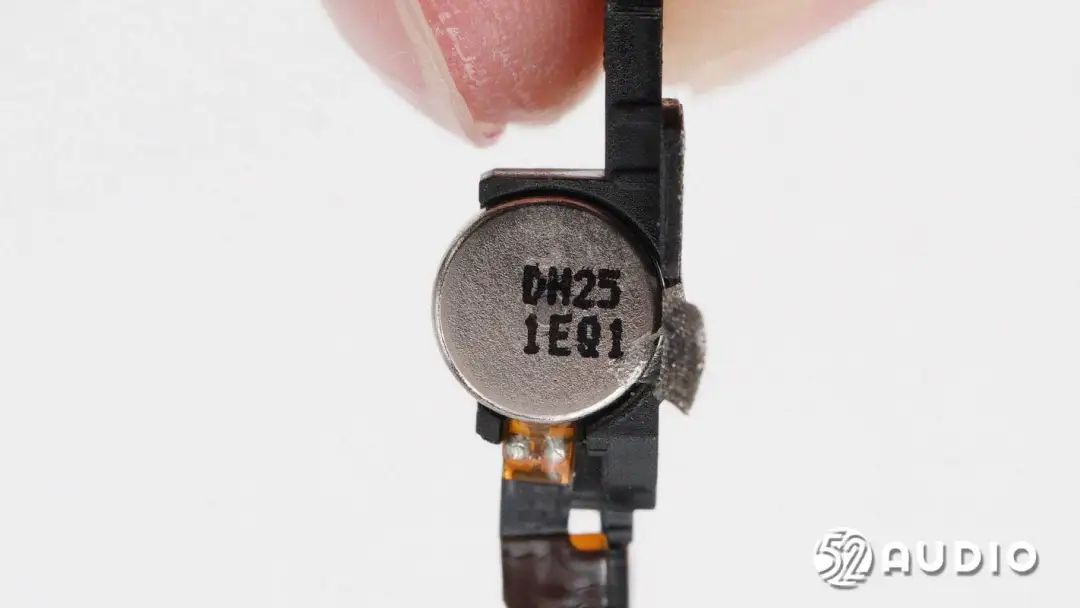

线性振动马达特写,用于交互反馈,丝印信息“DH25 1EQ1”。4nPednc

4nPednc

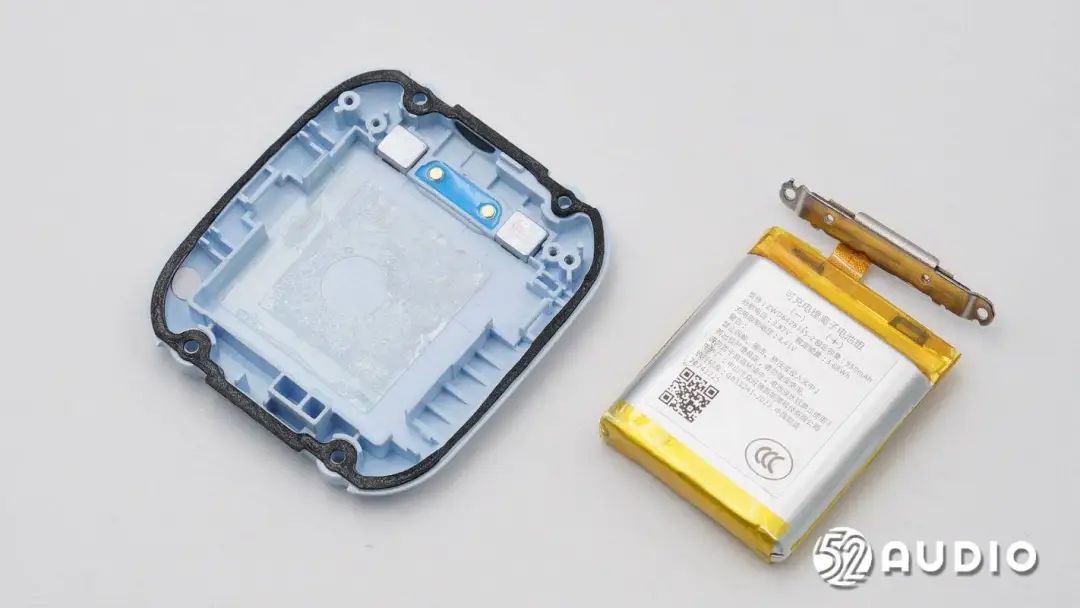

取掉电池单元及排线。4nPednc

4nPednc

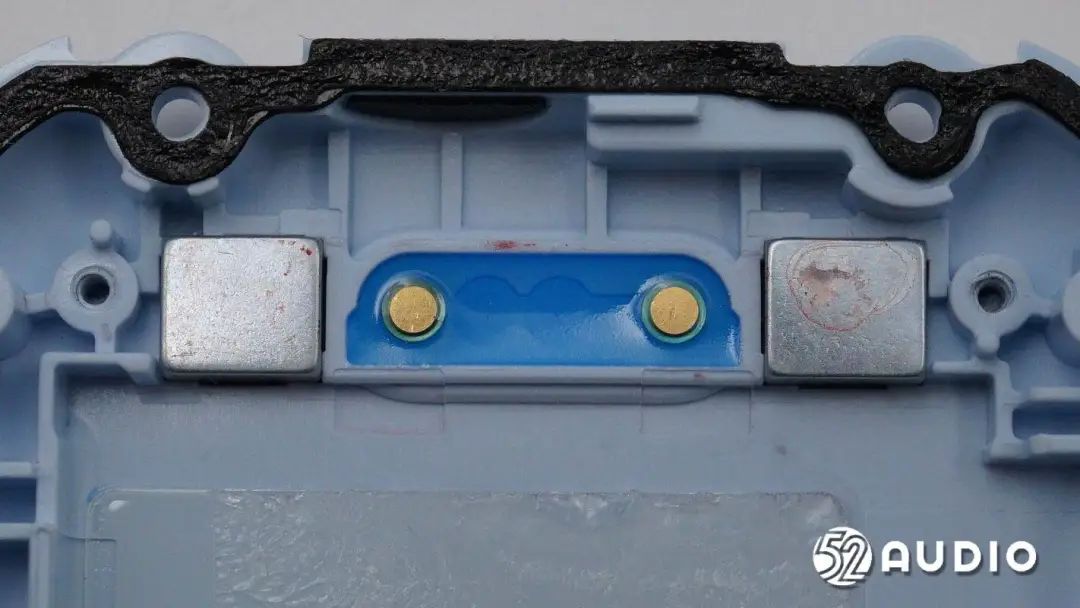

手表充电触点内侧结构特写。金属触点打胶密封,两侧设置有磁铁与充电线固定。4nPednc

4nPednc

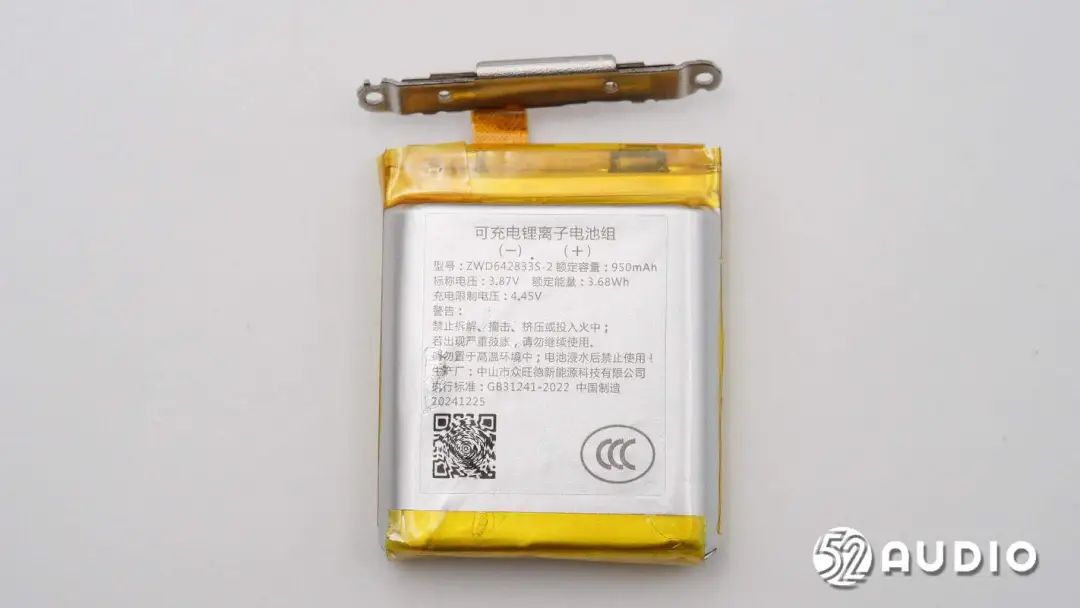

手表内置可充电锂离子电池组,型号:ZWD642833S-2,额定容量:950mAh,标称电压:3.87V,额定能量:3.68Wh,充电限制电压:4.45V,生产厂:中山市众旺德新能源科技有限公司。4nPednc

4nPednc

连接充电触点和振动马达的金属弹片特写。4nPednc

4nPednc

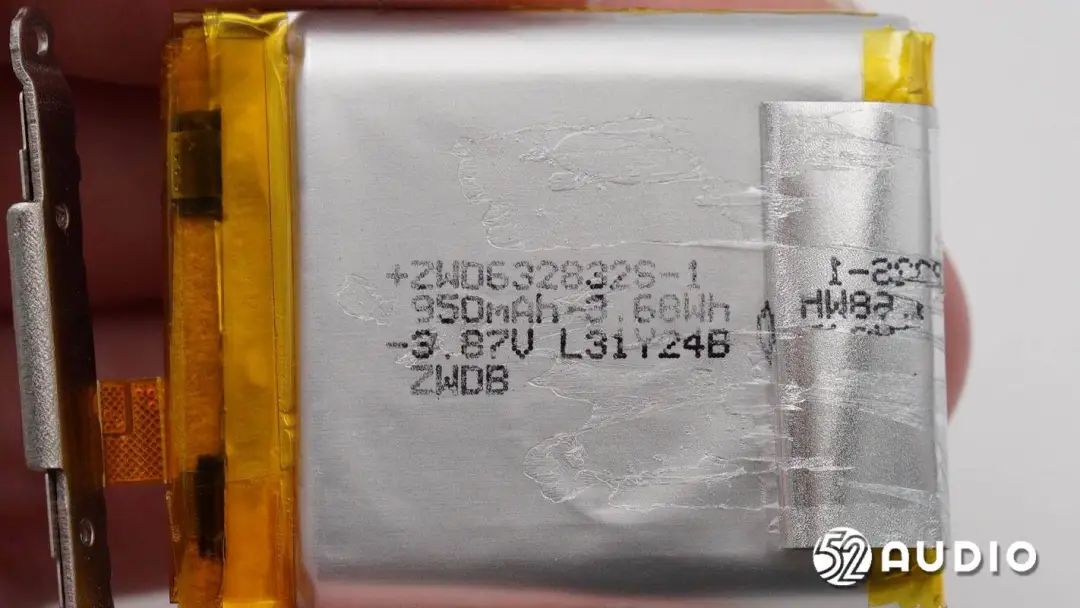

撕开外部标签,电芯上丝印信息一览。4nPednc

4nPednc

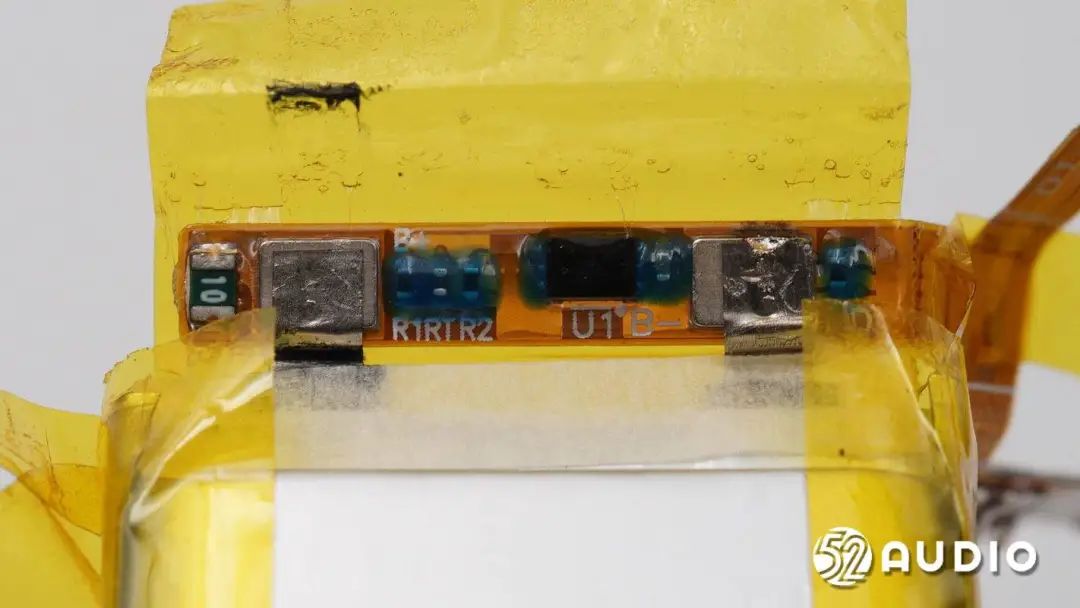

撕开外部绝缘保护,电池保护板电路一览,负责电池的过充电、过放电、过电流等保护。主要元器件均打胶密封。4nPednc

4nPednc

卸掉螺丝,取掉主板单元。4nPednc

4nPednc

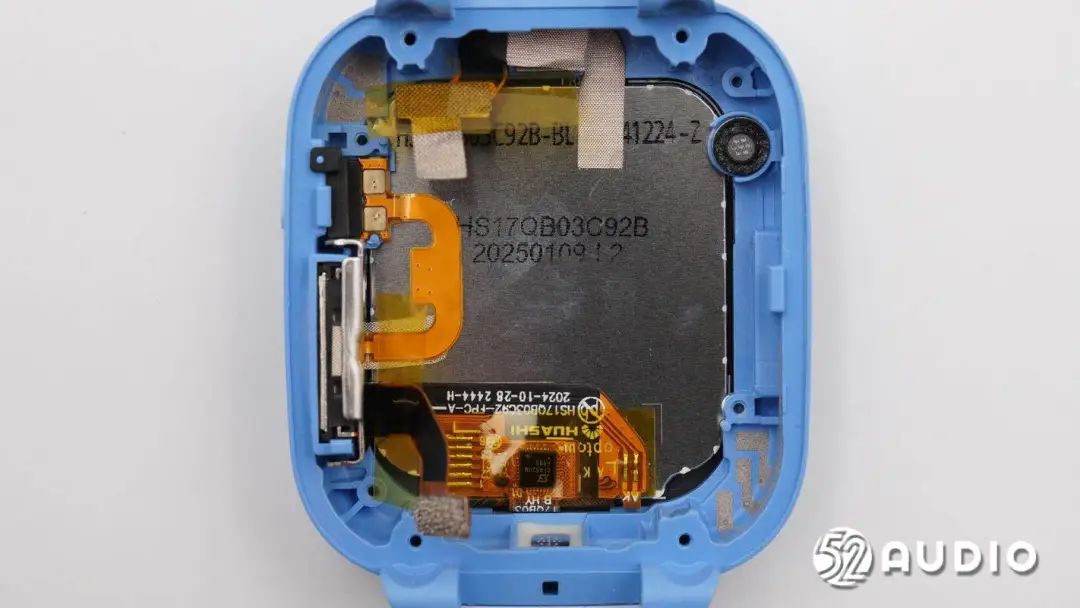

腔体底部结构一览。4nPednc

4nPednc

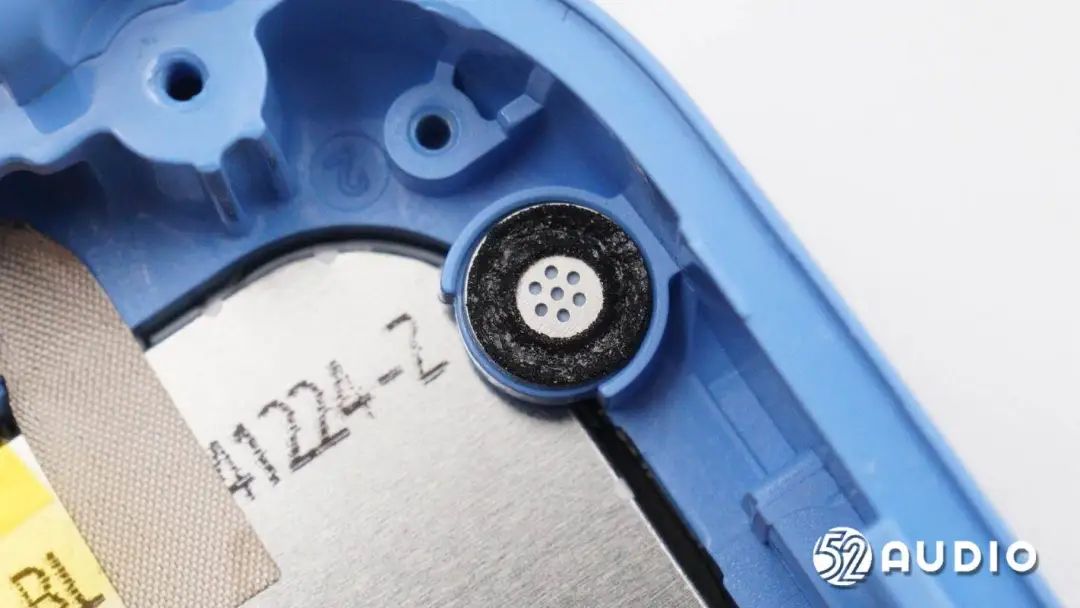

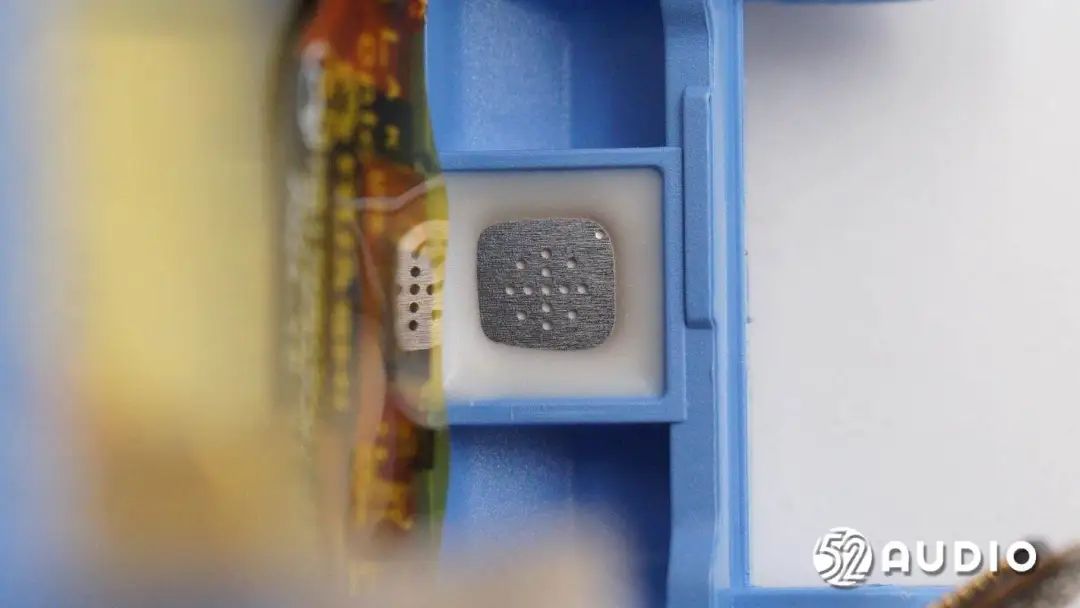

麦克风拾音孔内侧结构特写,通过金属盖板和防水透气膜防护,海绵垫密封。4nPednc

4nPednc

排水孔内侧结构特写。4nPednc

4nPednc

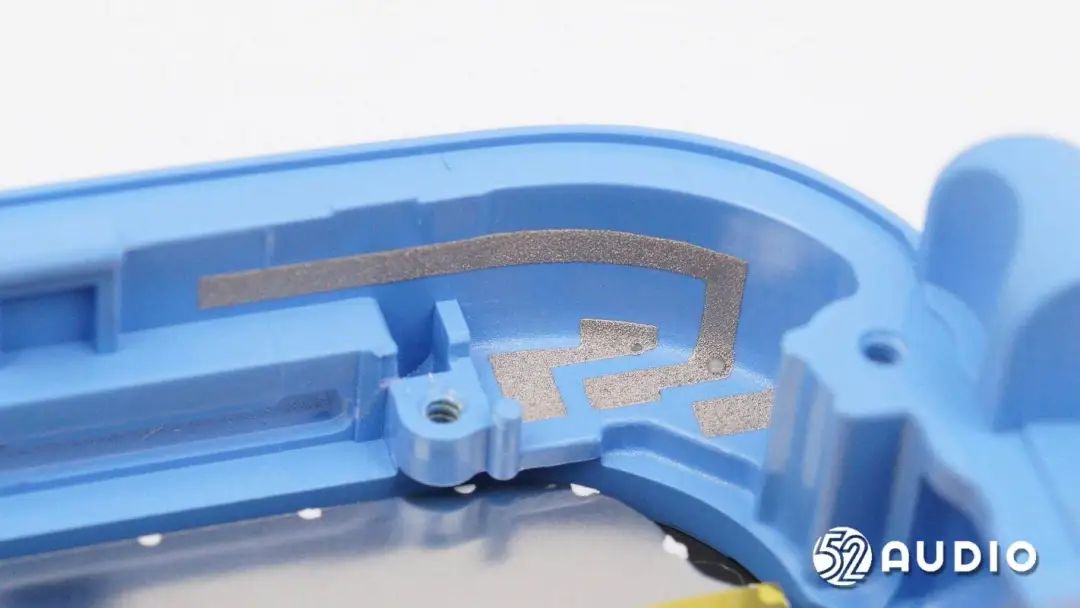

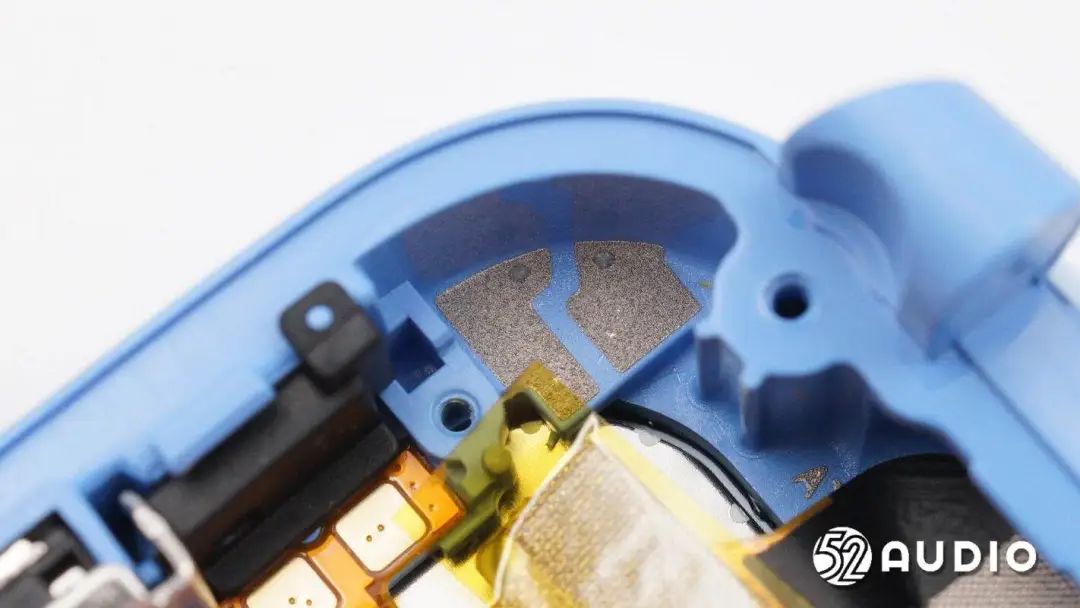

腔体壁上的LDS镭射天线特写。4nPednc

4nPednc

对角线上的另外一处LDS天线特写。4nPednc

4nPednc

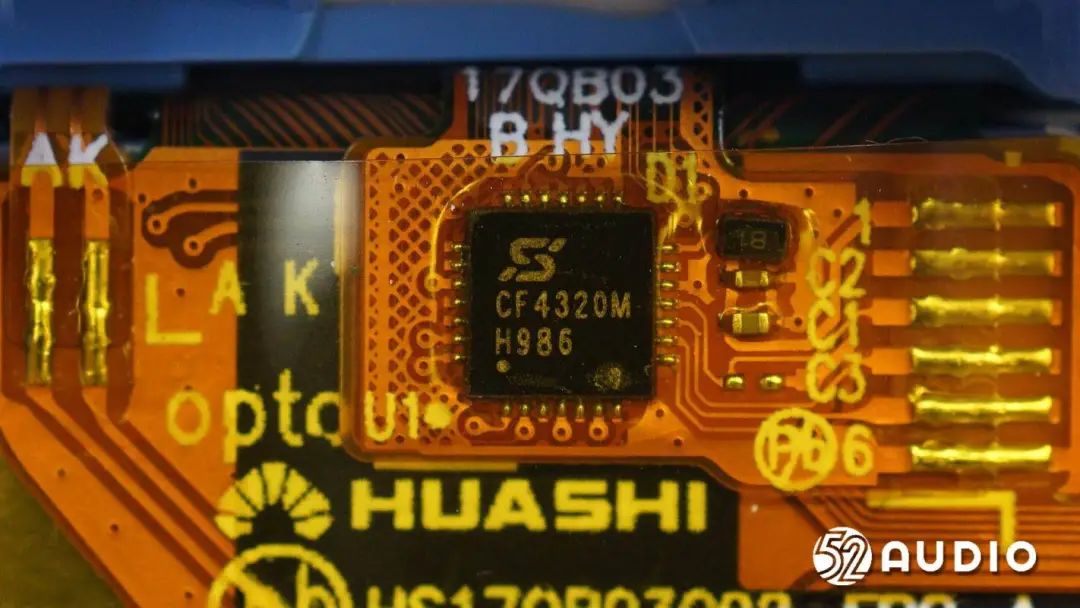

丝印CF4320M的触摸控制芯片。4nPednc

4nPednc

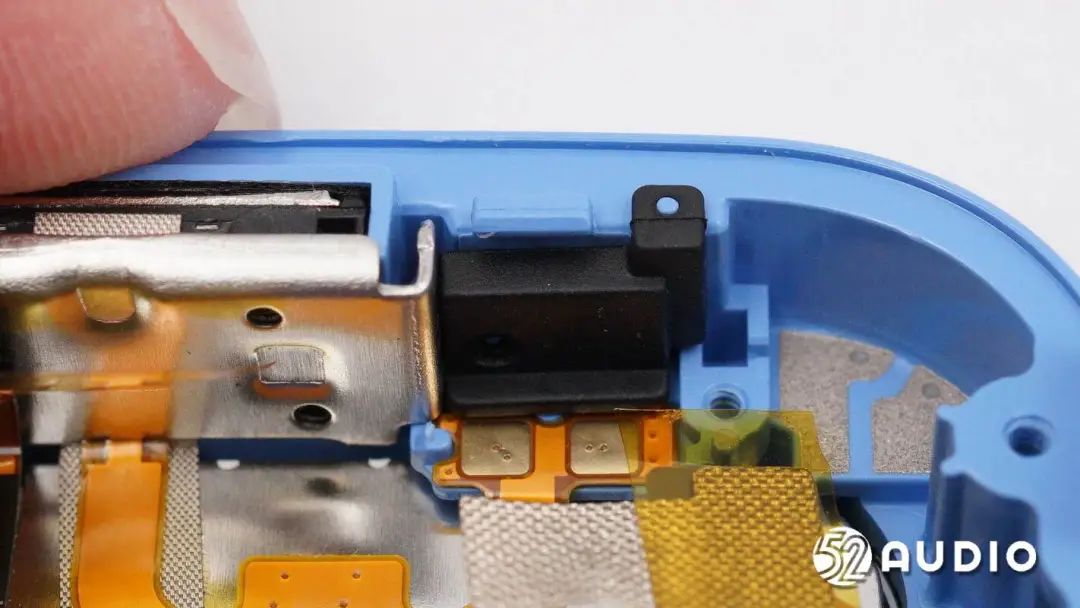

腔体壁上的功能按键橡胶缓冲结构特写。4nPednc

4nPednc

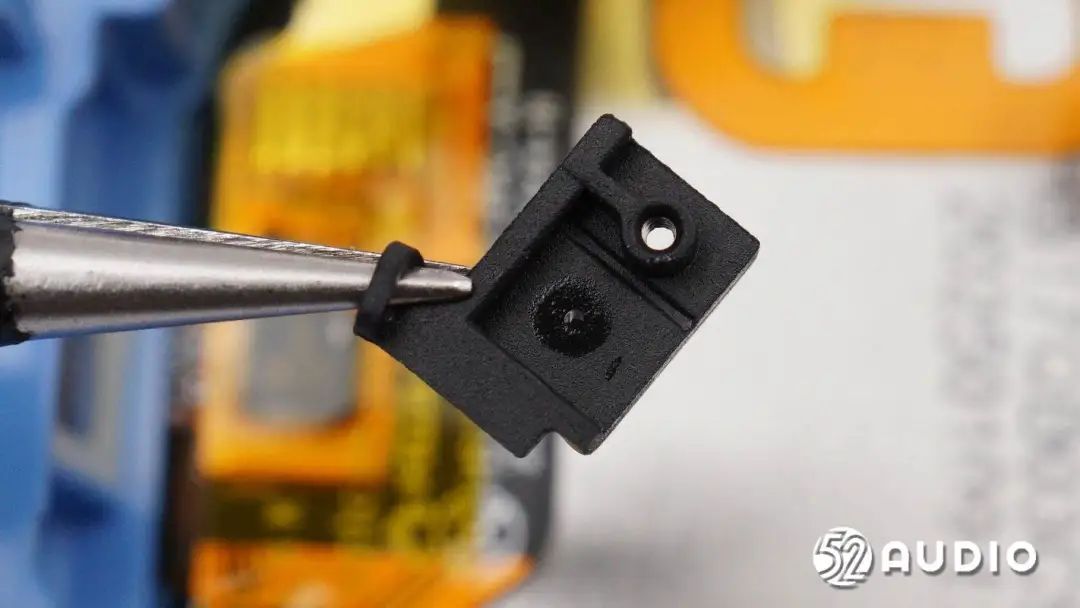

橡胶缓冲结构内侧特写。4nPednc

4nPednc

功能按键内侧结构特写。4nPednc

4nPednc

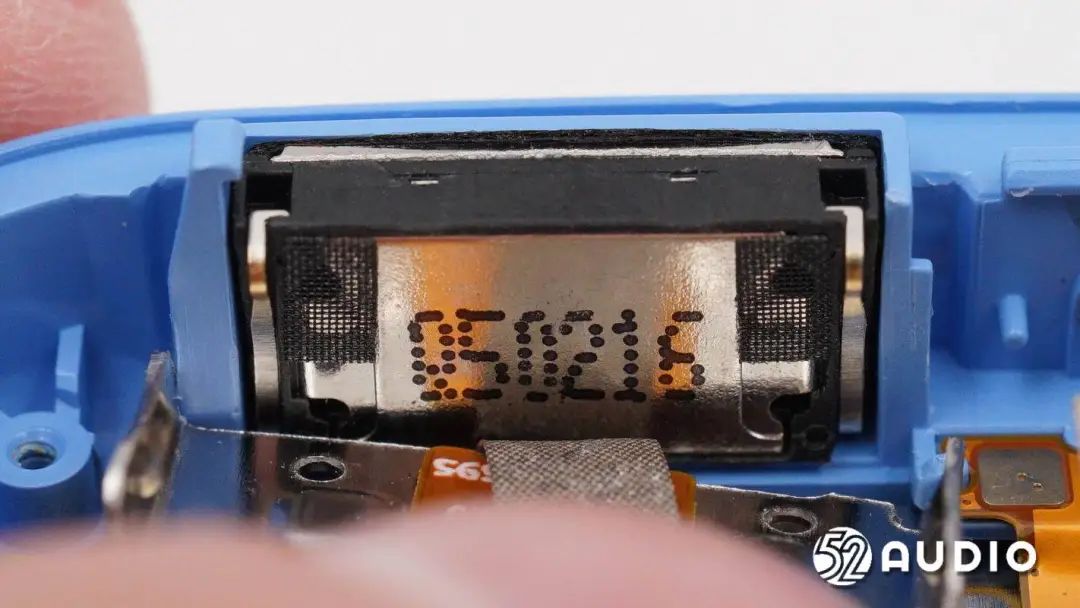

取掉金属支架,扬声器单元特写,丝印型号“Q50216”。4nPednc

4nPednc

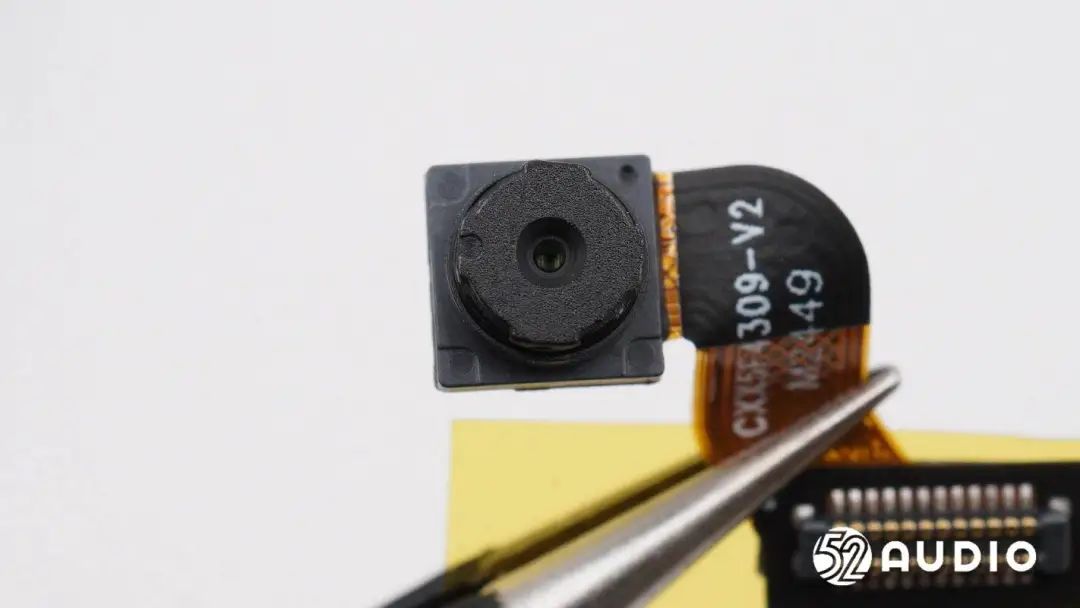

手表内置摄像头特写,500万像素,用于拍照和视频通话。4nPednc

4nPednc

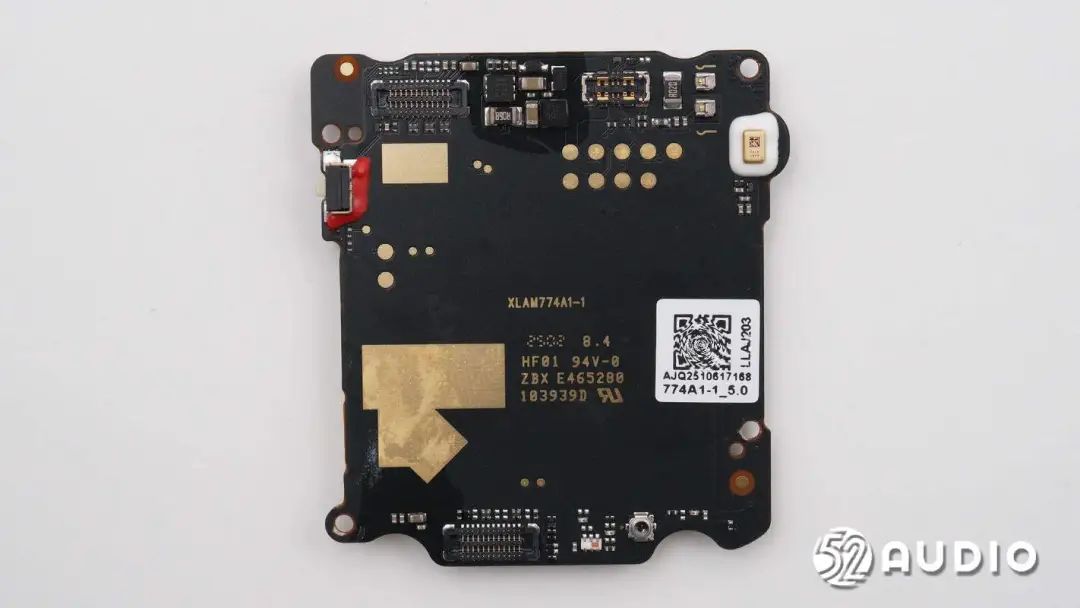

手表主板一侧电路一览。4nPednc

4nPednc

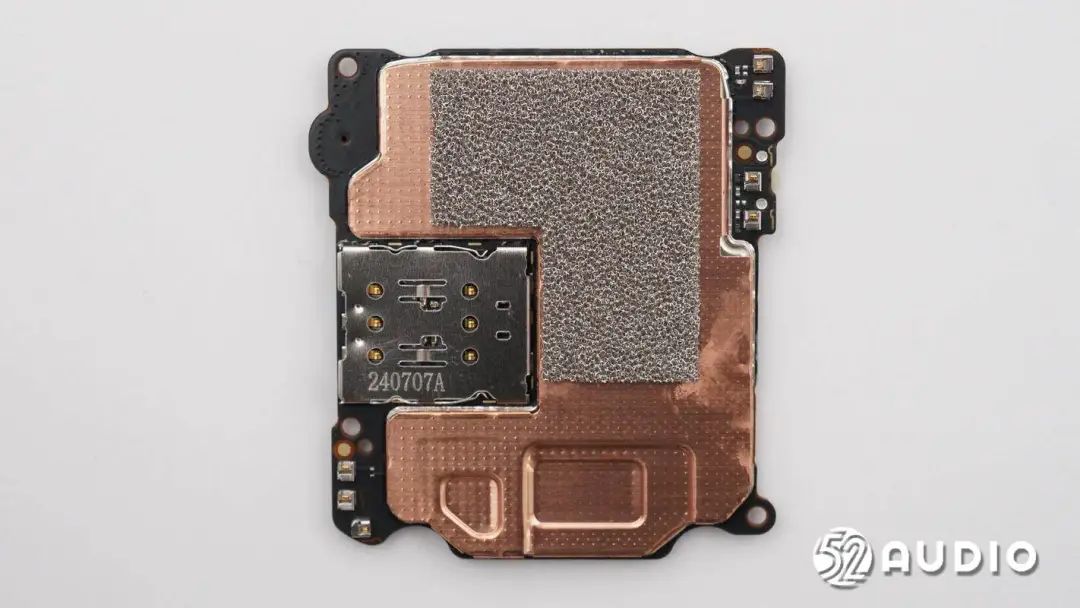

主板另外一侧通过大面积屏蔽罩防护,同时起到散热作用。4nPednc

4nPednc

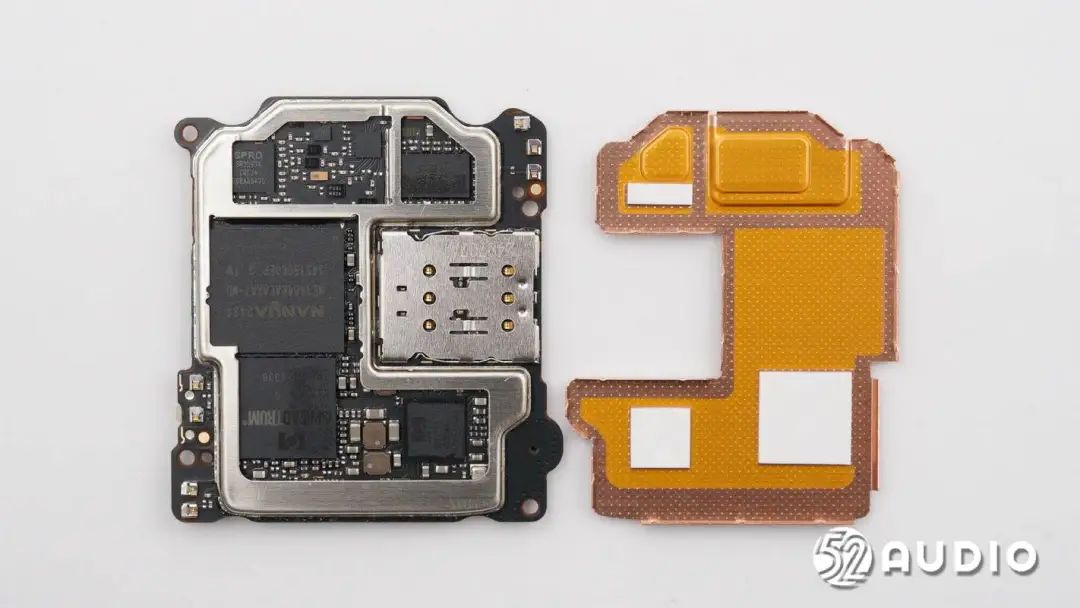

取掉屏蔽罩。4nPednc

4nPednc

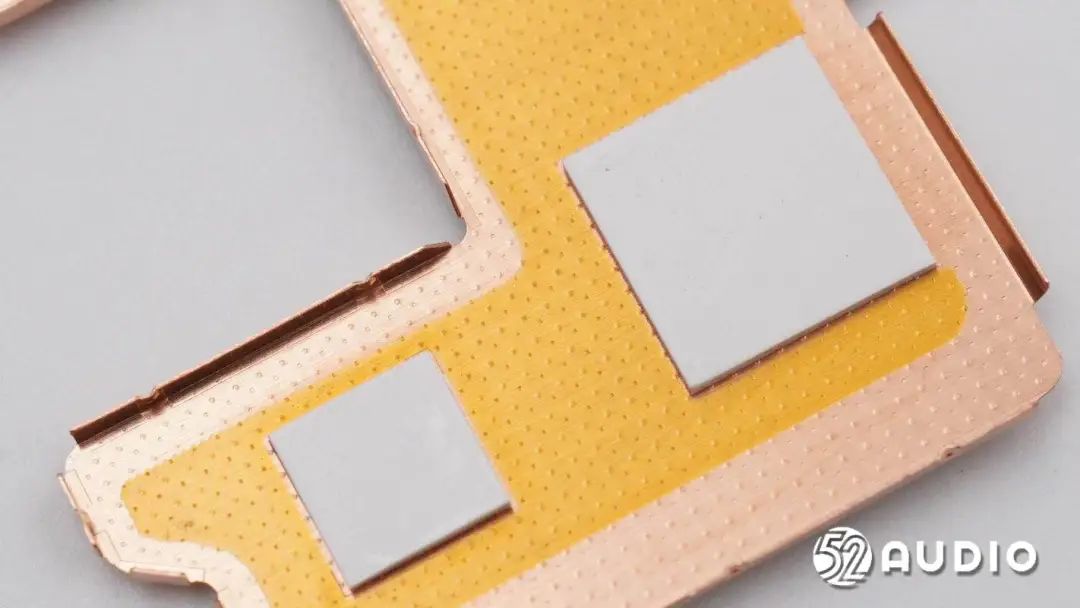

屏蔽罩内侧对应IC位置贴有导热垫提升散热。4nPednc

4nPednc

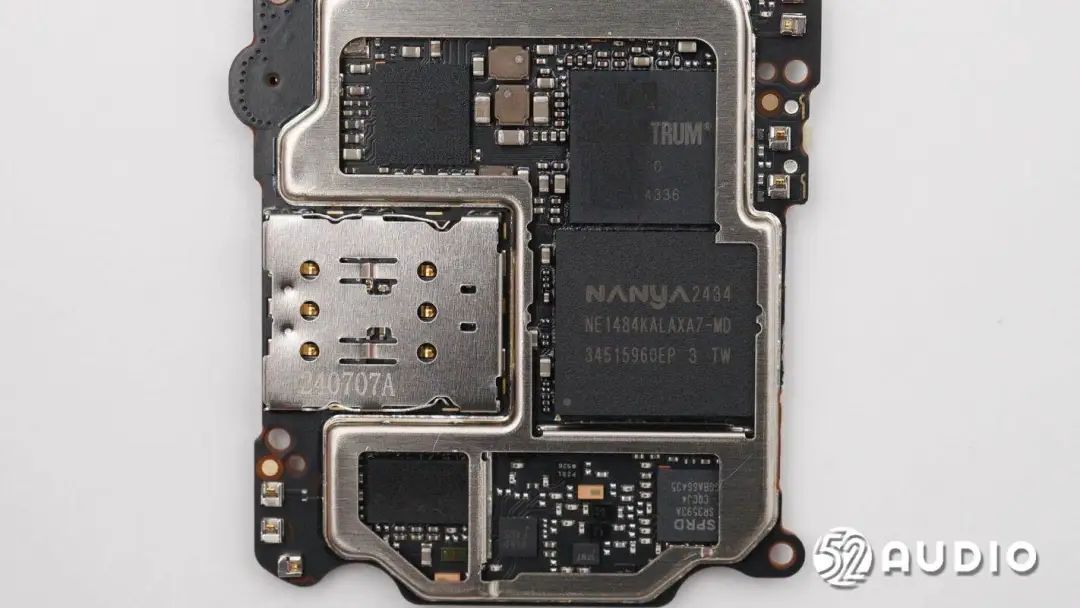

主板另外一侧电路一览。4nPednc

4nPednc

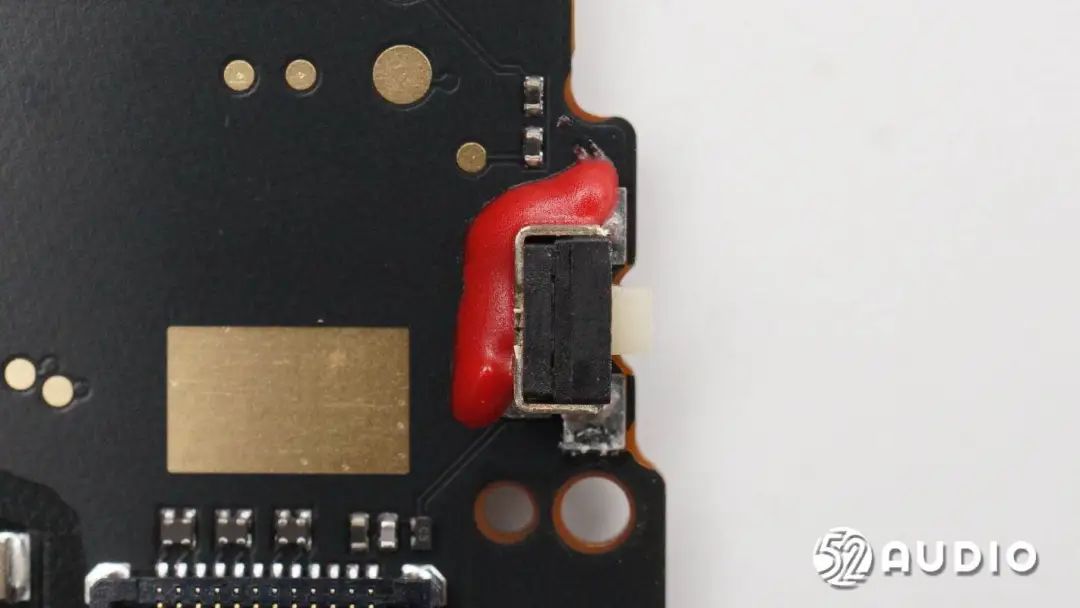

贴片焊接的功能按键特写。4nPednc

4nPednc

连接摄像头排线的BTB连接器母座特写。4nPednc

4nPednc

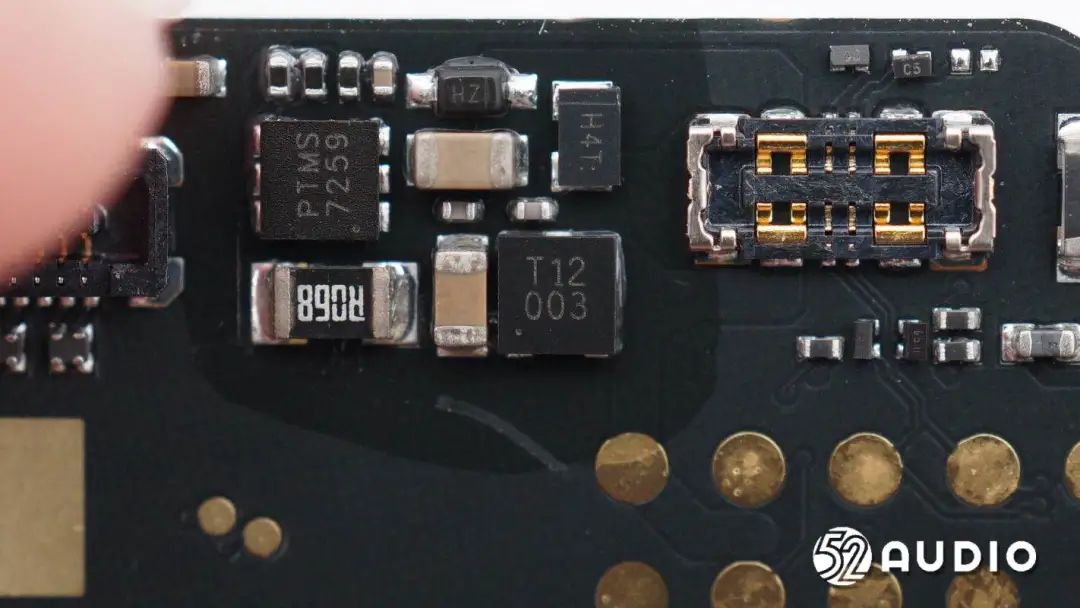

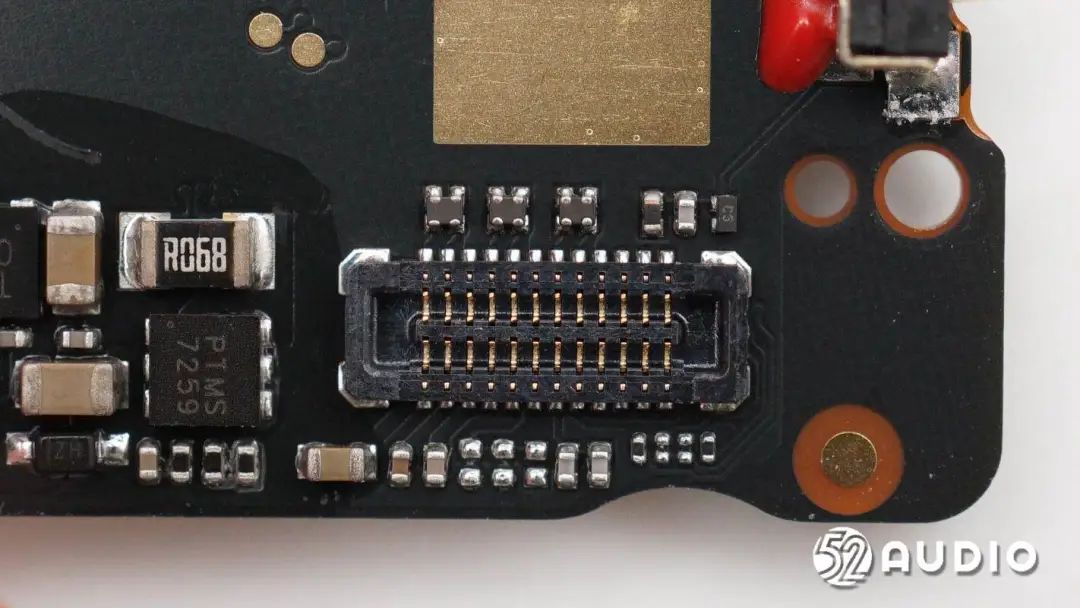

丝印PTMS 7259的IC。4nPednc

4nPednc

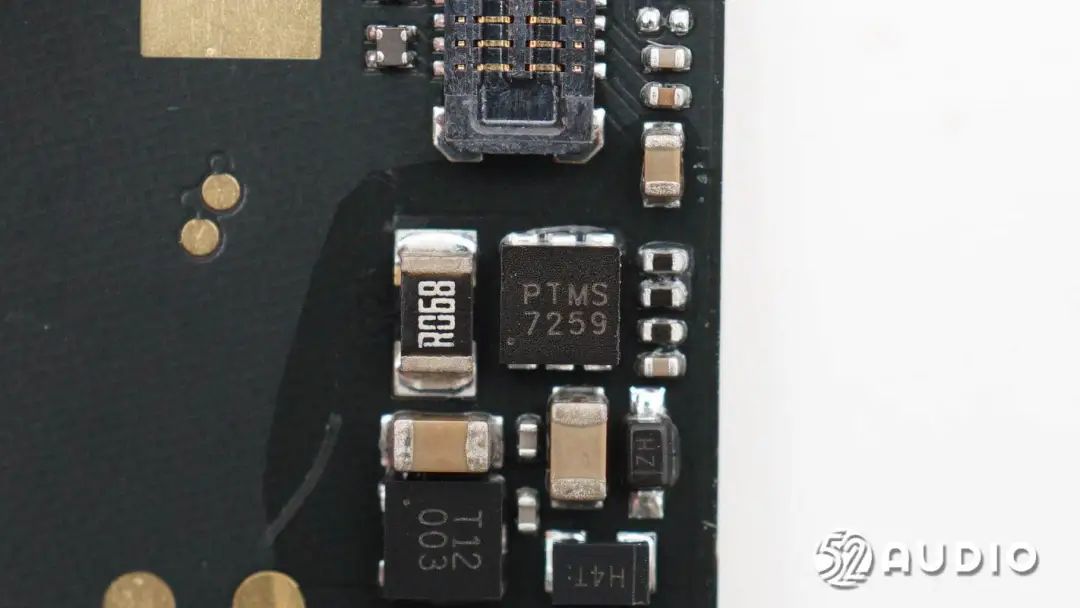

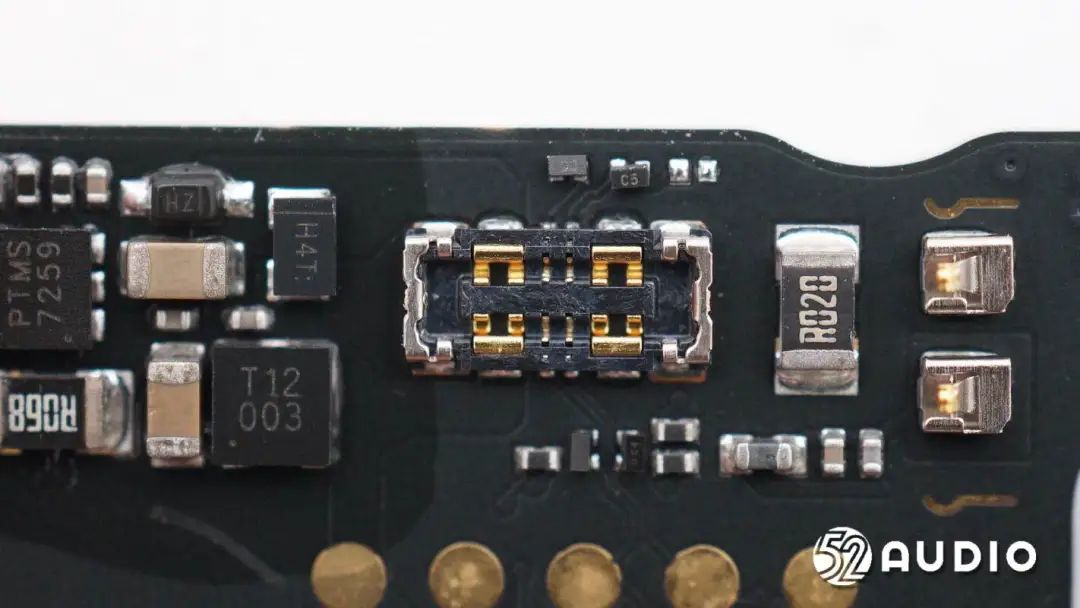

丝印T12的TVS管,用于输入过压保护。4nPednc

4nPednc

连接电池排线的BTB连接器母座特写。4nPednc

4nPednc

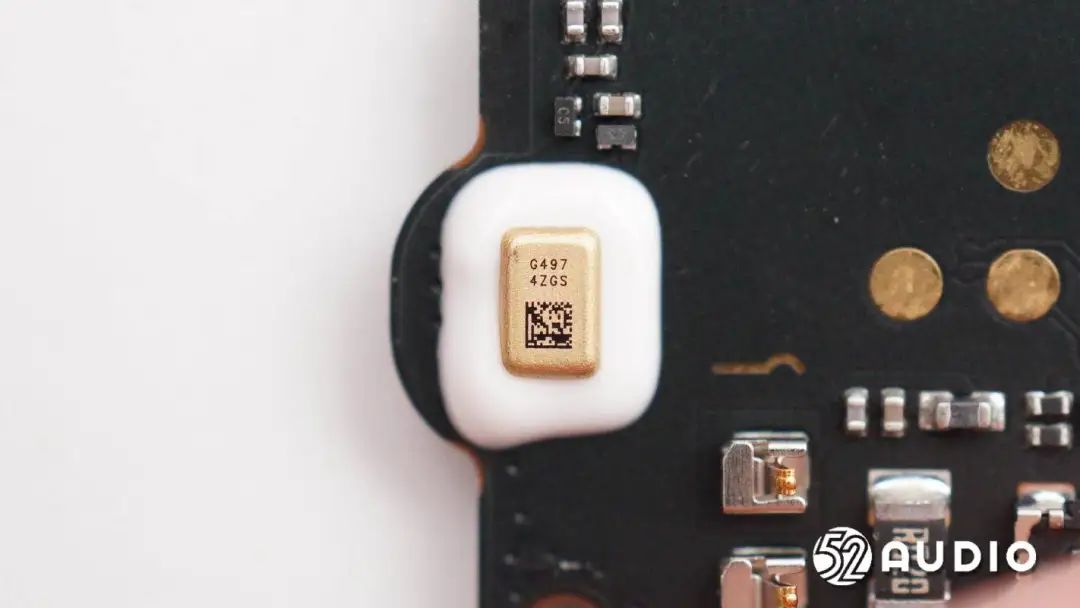

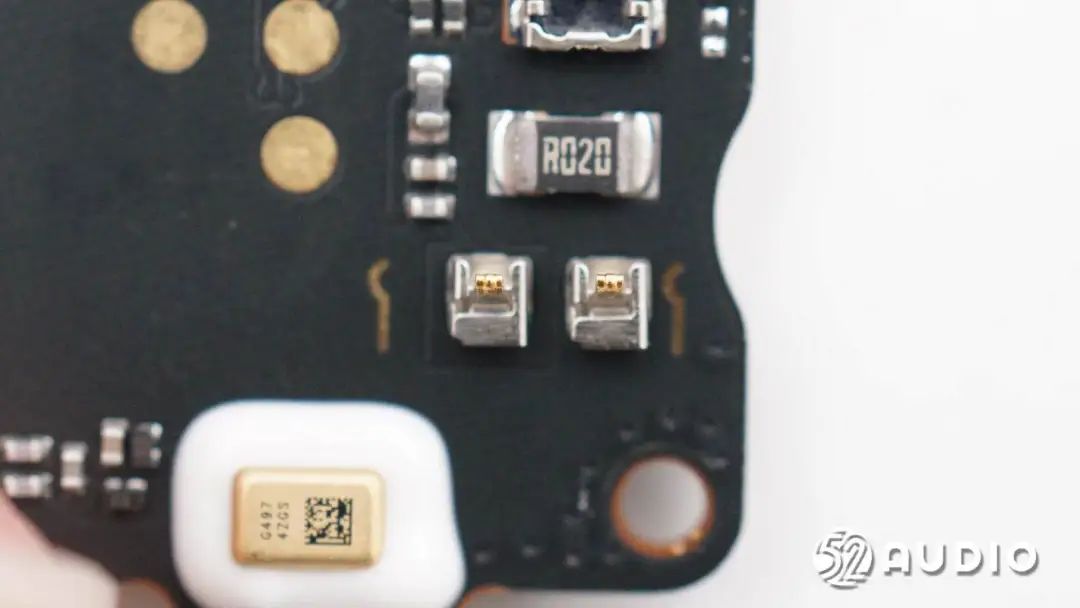

镭雕G497 4ZGS的MEMS麦克风特写,用于音视频通话、小爱语音助手等功能拾音。4nPednc

4nPednc

连接振动马达的金属弹片特写。4nPednc

4nPednc

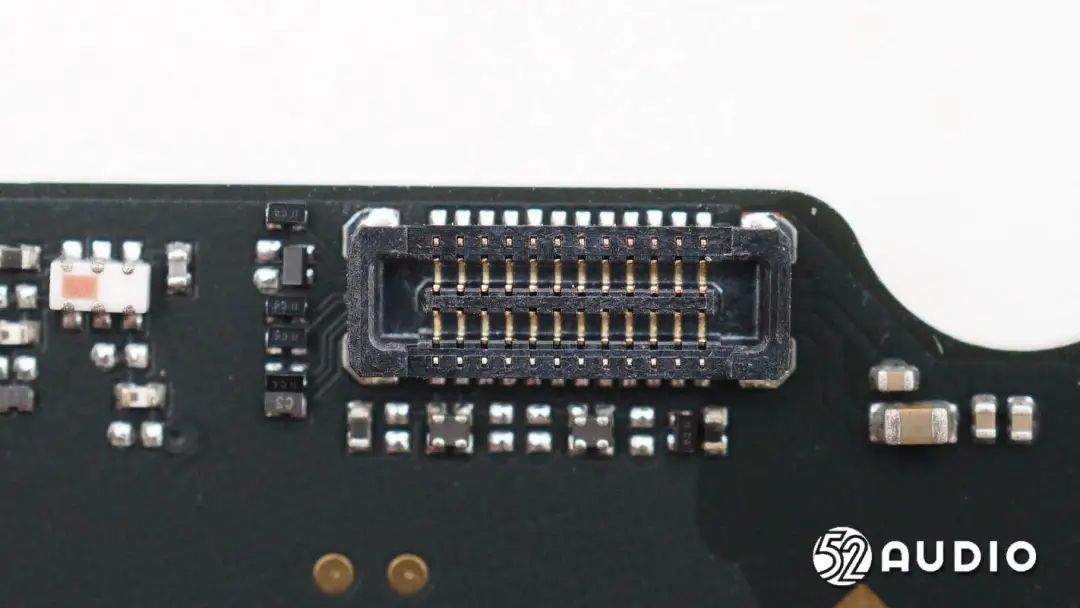

连接屏幕排线的BTB连接器母座特写。4nPednc

4nPednc

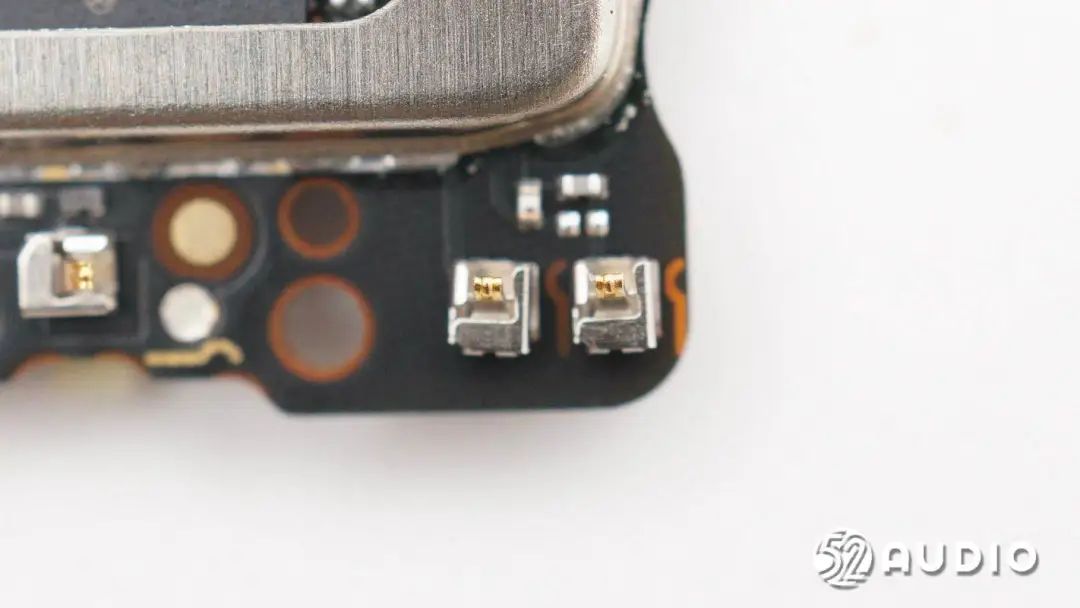

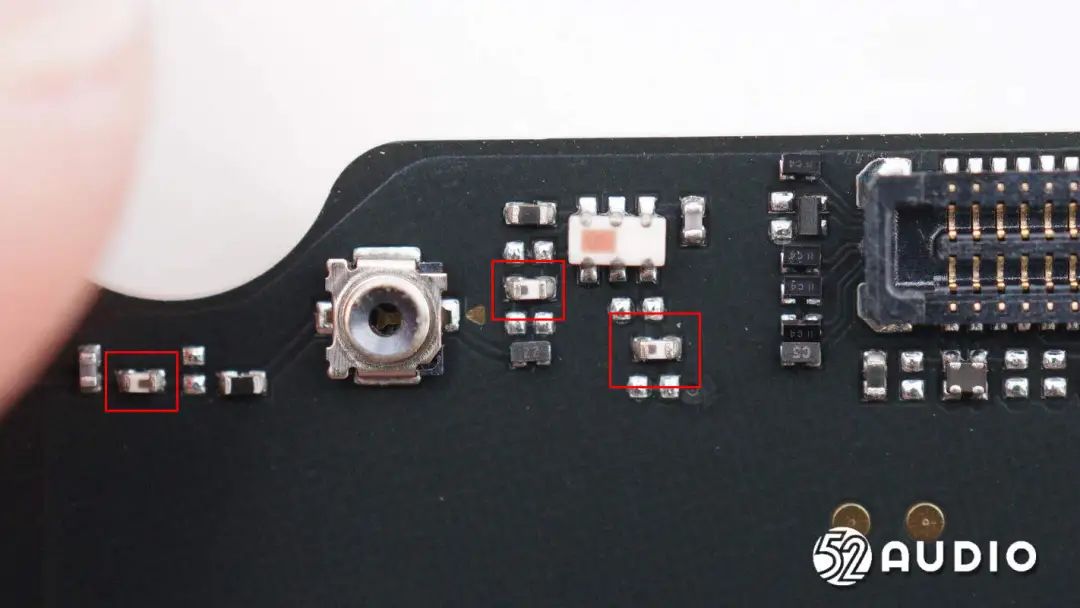

天线测试开关和用于隔离发射和接收信号的LC双工器,电路上还采用了三颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极,实现了高Q值和高自谐振频率(SRF),采用叠层干法工艺制作,能够提供高精度和高一致性的产品,满足精密电子组件的严苛要求。4nPednc

4nPednc

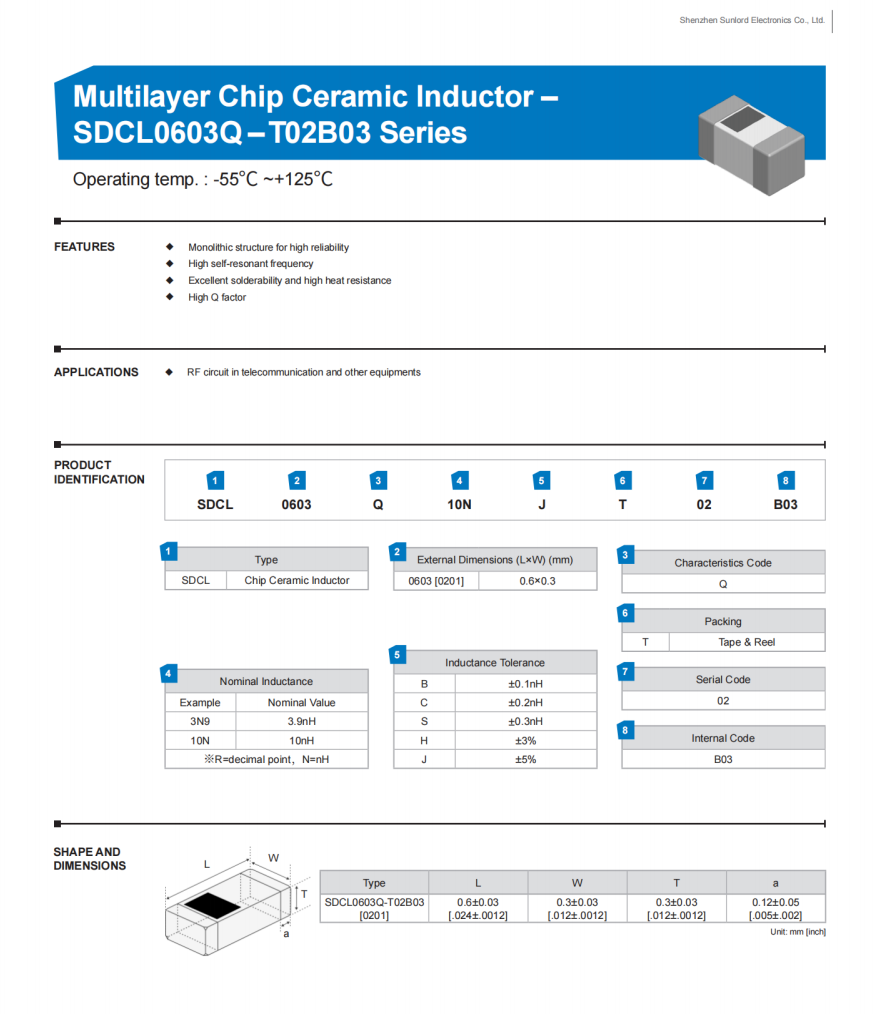

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据智研所拆解了解到,包括森海塞尔荣耀HUAWEIOPPO跃我大疆科大讯飞小米Redmi漫步者小天才联想iKFMarshallJLabNothing倍思绿联摩托罗拉字节跳动美碳好牧人西圣等众多品牌旗下产品采用了顺络电子的电感器。4nPednc

4nPednc

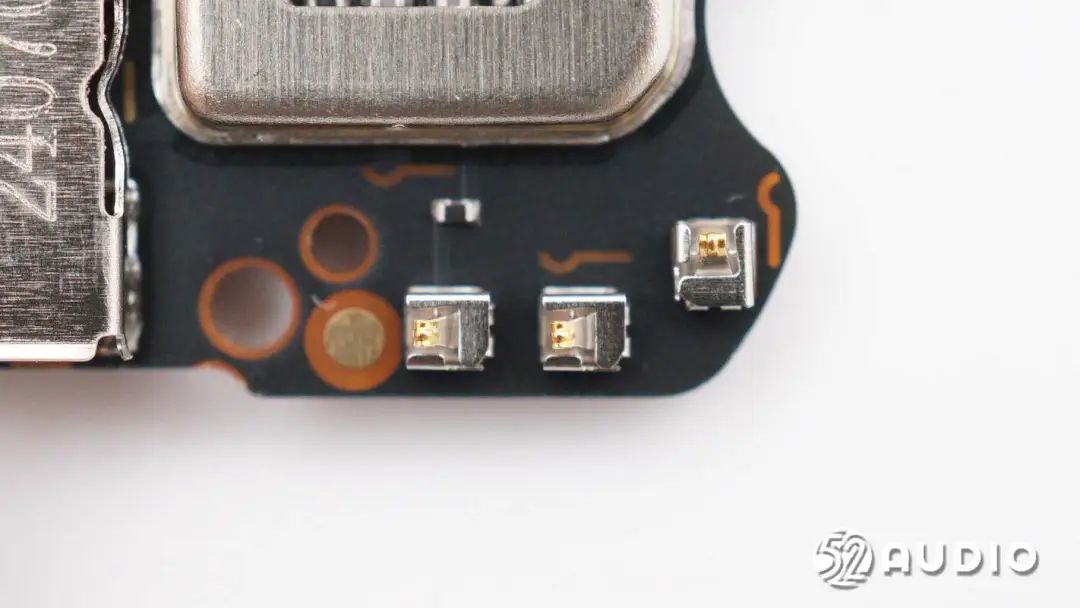

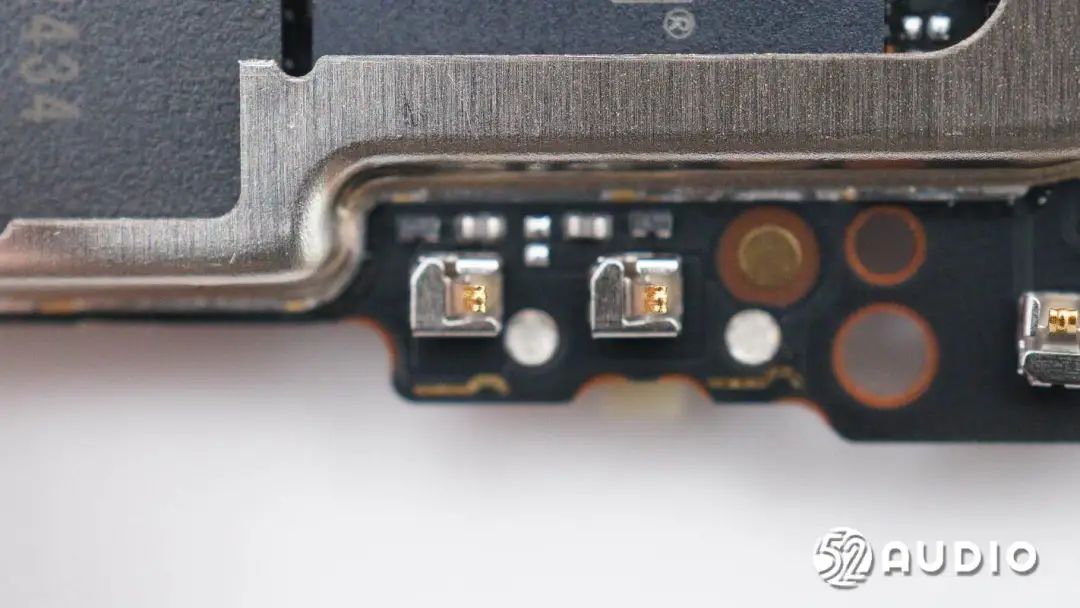

连接中框LDS天线的金属弹片。4nPednc

4nPednc

连接扬声器的金属弹片。4nPednc

4nPednc

另外一处连接LDS天线的金属弹片。4nPednc

4nPednc

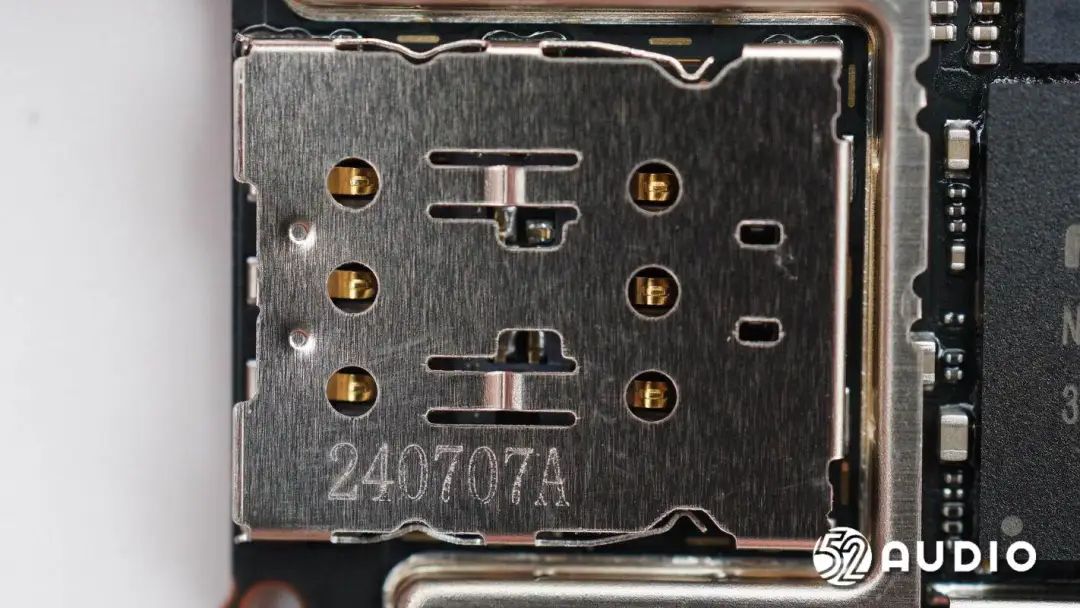

SIM卡槽母座特写,镭雕信息“240707A”。4nPednc

4nPednc

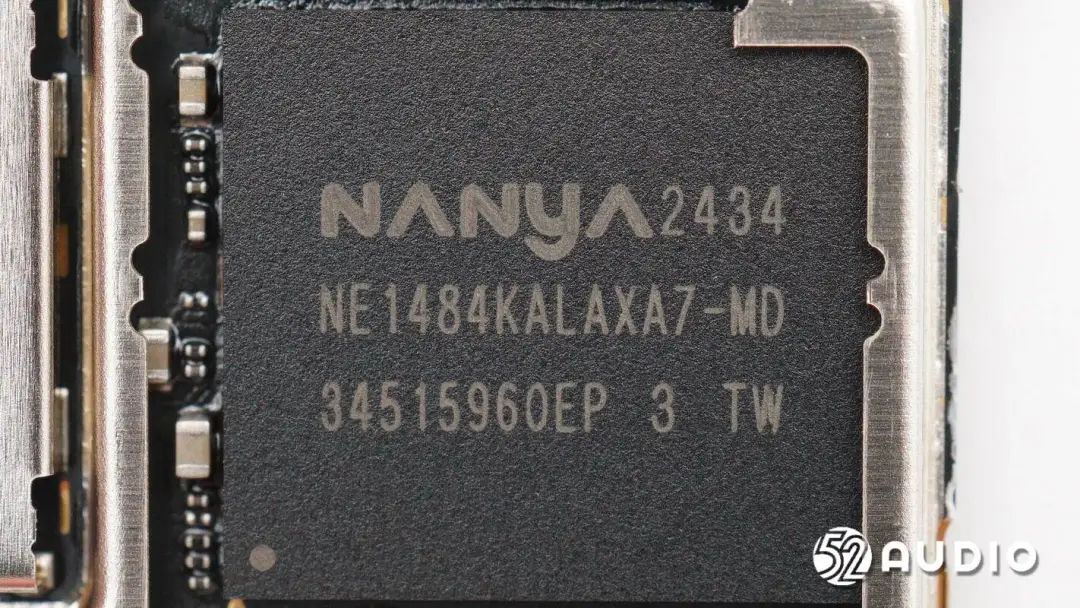

NANYA南亚NE1484KALAXA7-MD MCP存储器,容量4Gb。4nPednc

4nPednc

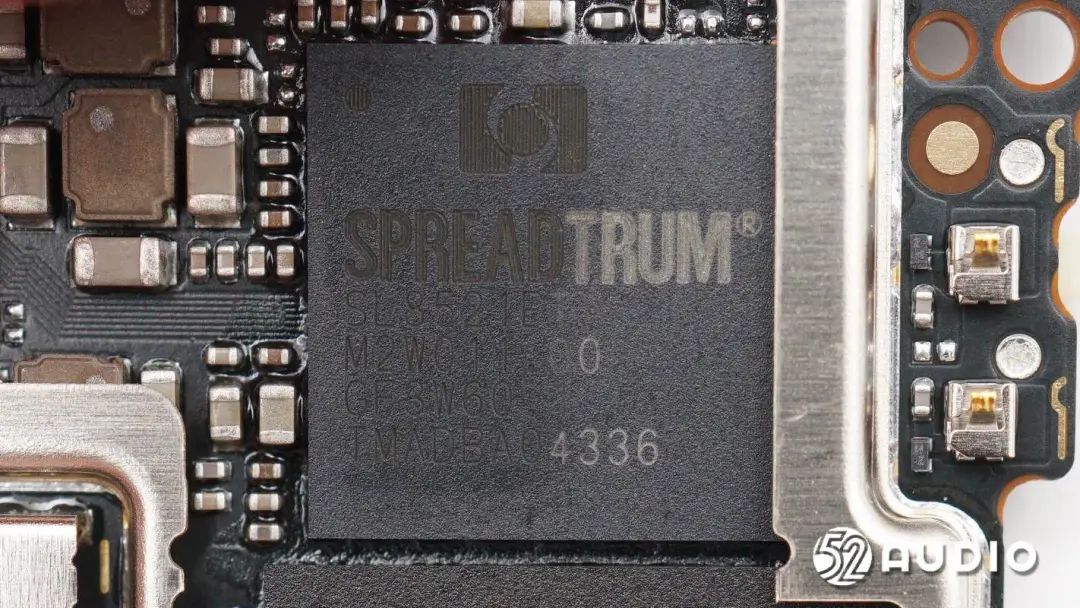

UNISOC紫光展锐SL8521ET处理器,支持4G全网通,支持九重高精度定位,集成了WiFi、蓝牙功能。4nPednc

4nPednc

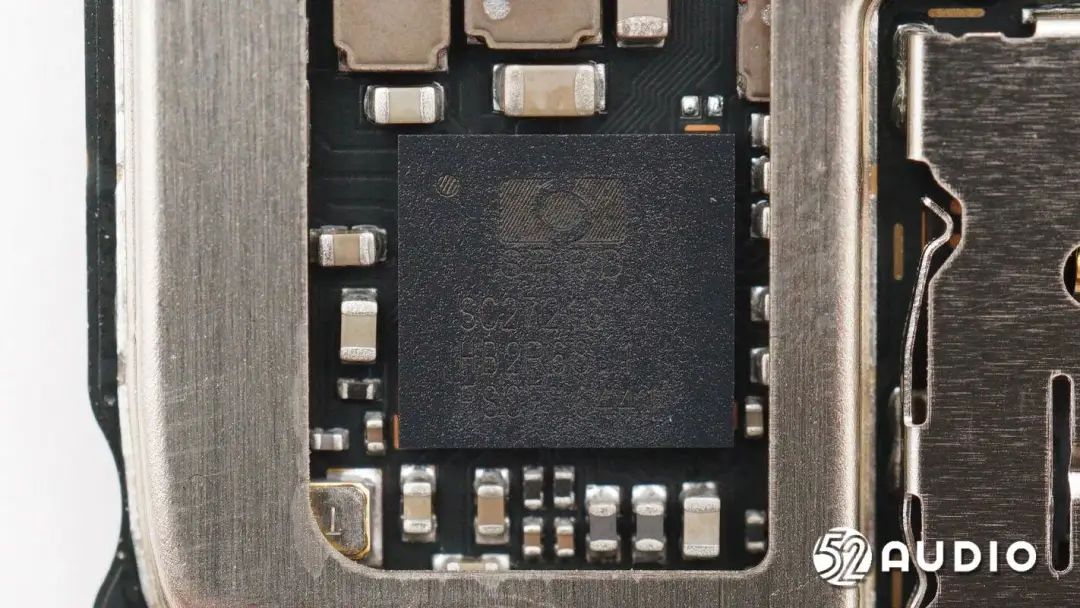

UNISOC紫光展锐SC2721G PMIC芯片,内部集成高集成度电源管理、高品质音频编解码,完善的电池管理以及丰富的用户接口,单芯片即可满足2G/3G/4G无线产品对于电源和音频应用的需求。4nPednc

4nPednc

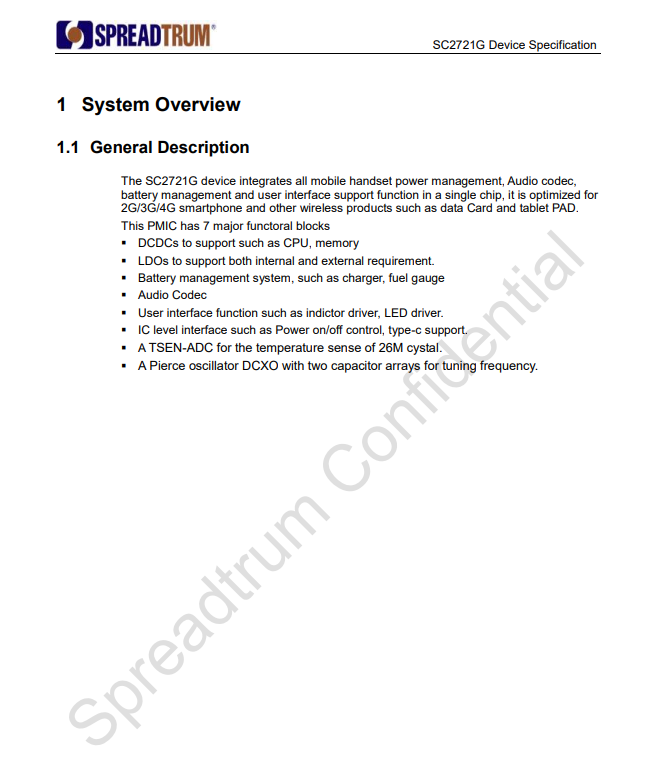

UNISOC紫光展锐SC2721G详细资料图。4nPednc

4nPednc

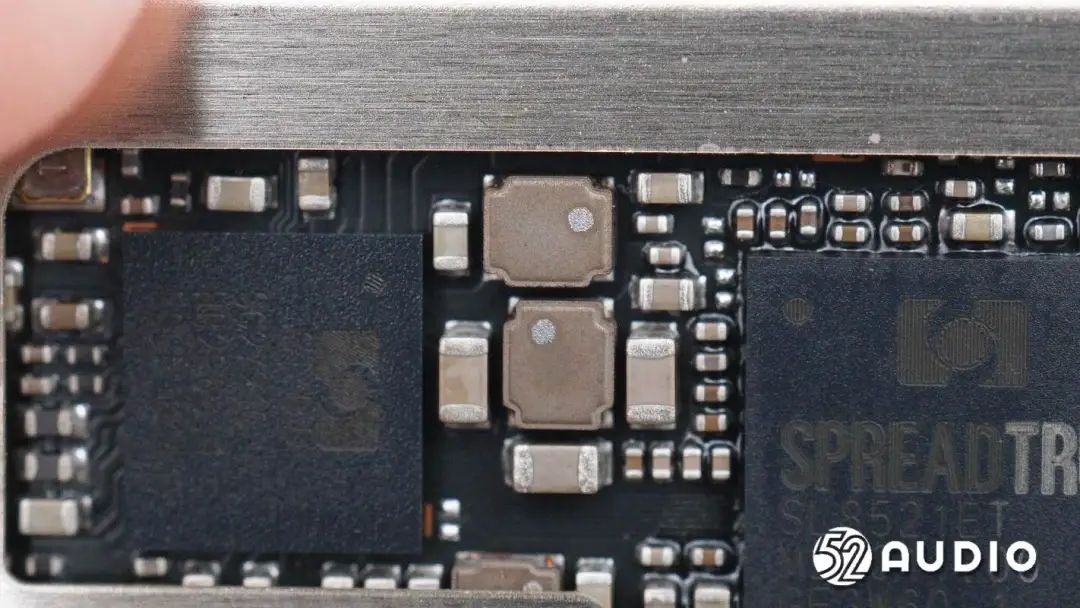

电源管理芯片外围电感,为其内部电路供电。4nPednc

4nPednc

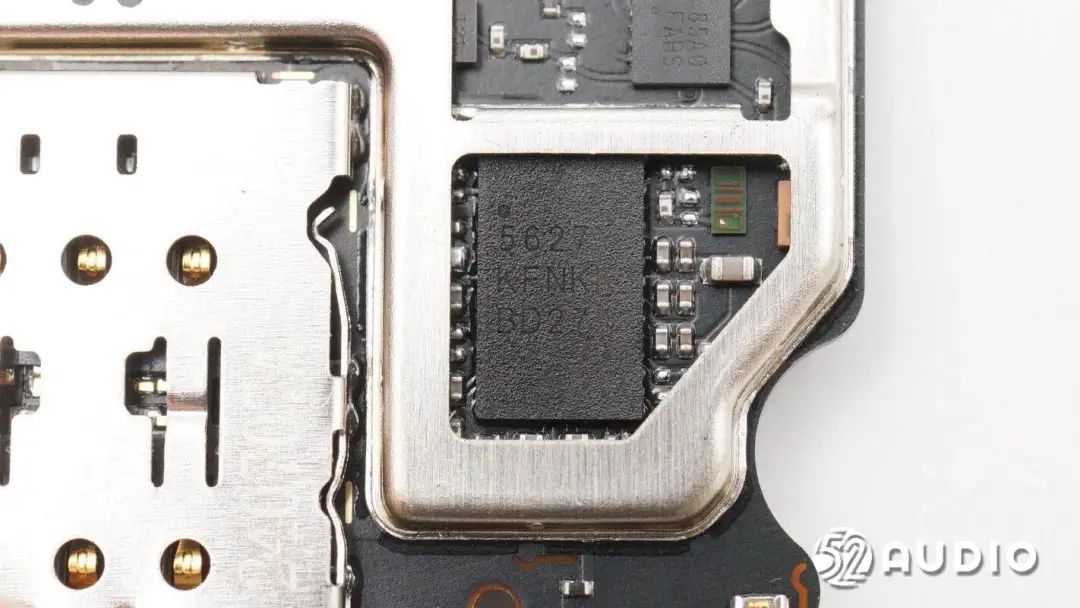

Lansus飞骧科技FX5627Y多模多频功率放大器模块,采用先进的InGaP HBT技术,支持多频段CDMA、WCDMA、FDD-LTE、TDD-LTE、5G NR应用。4nPednc

4nPednc

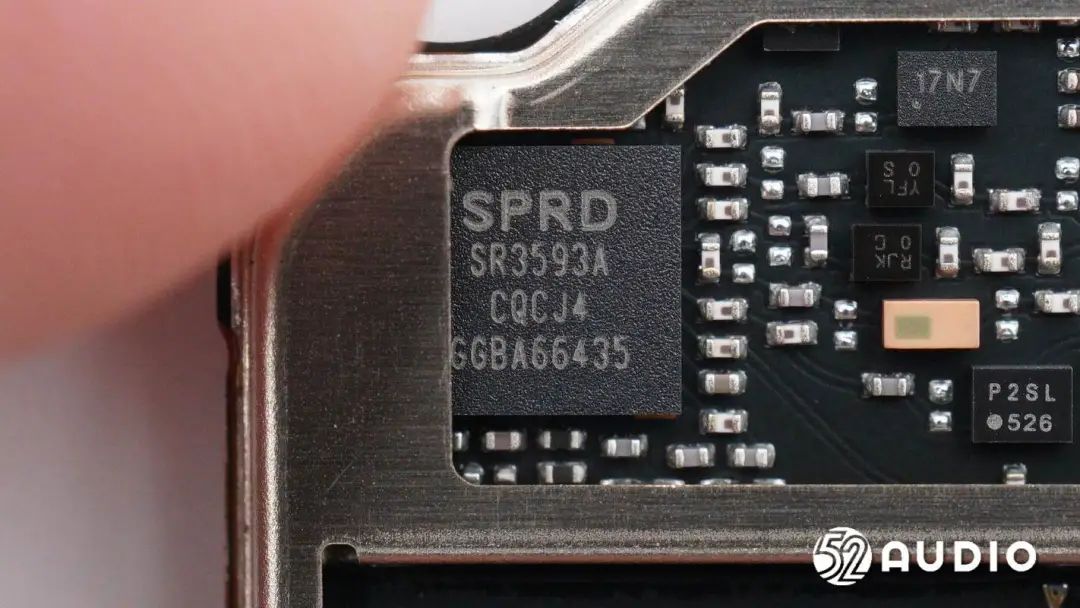

UNISOC紫光展锐SR3593A射频收发器,40纳米制程,具有高集成度和低功耗等特点,支持GSM/TD-SCDMA/WCDMA/LTE-TDD/LTE-FDD 5模和 670MHz~2.7GHz范围内的主流频段。4nPednc

4nPednc

射频芯片外围电路一览,采用了大量Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。4nPednc

4nPednc

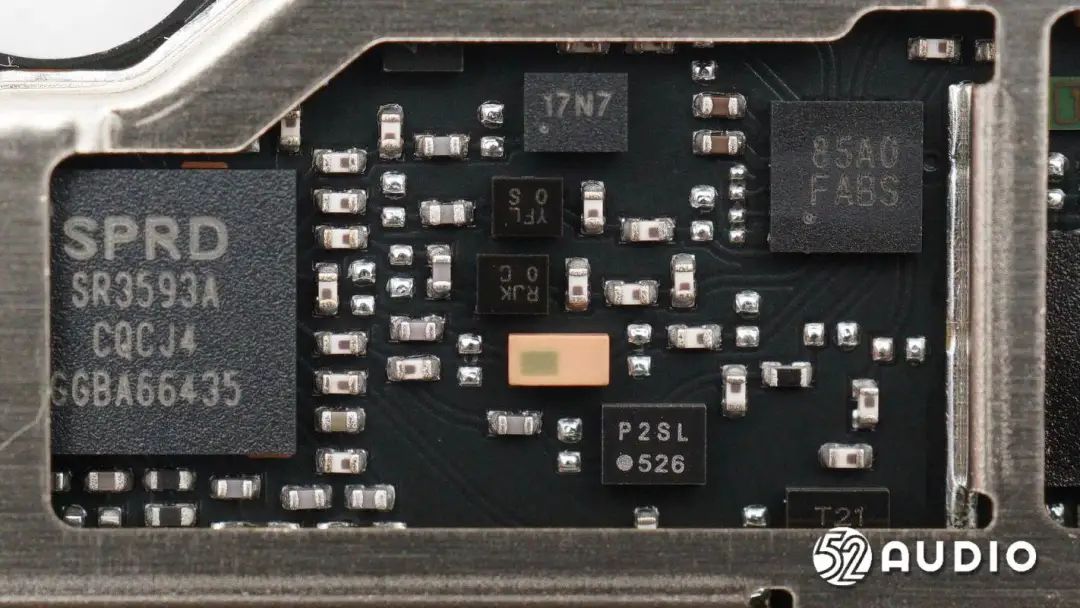

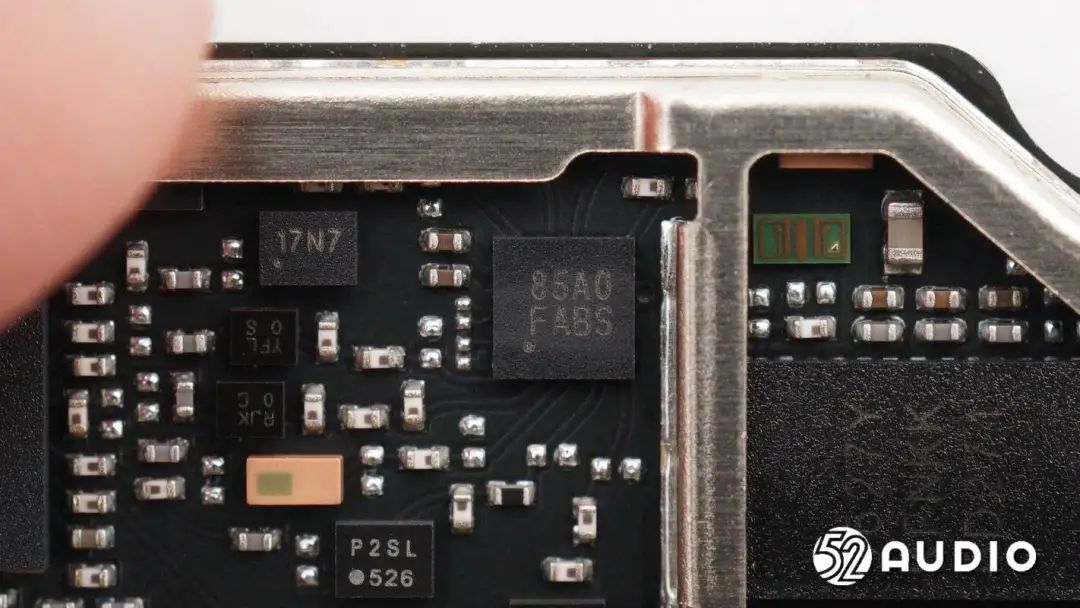

丝印85A0的IC。4nPednc

4nPednc

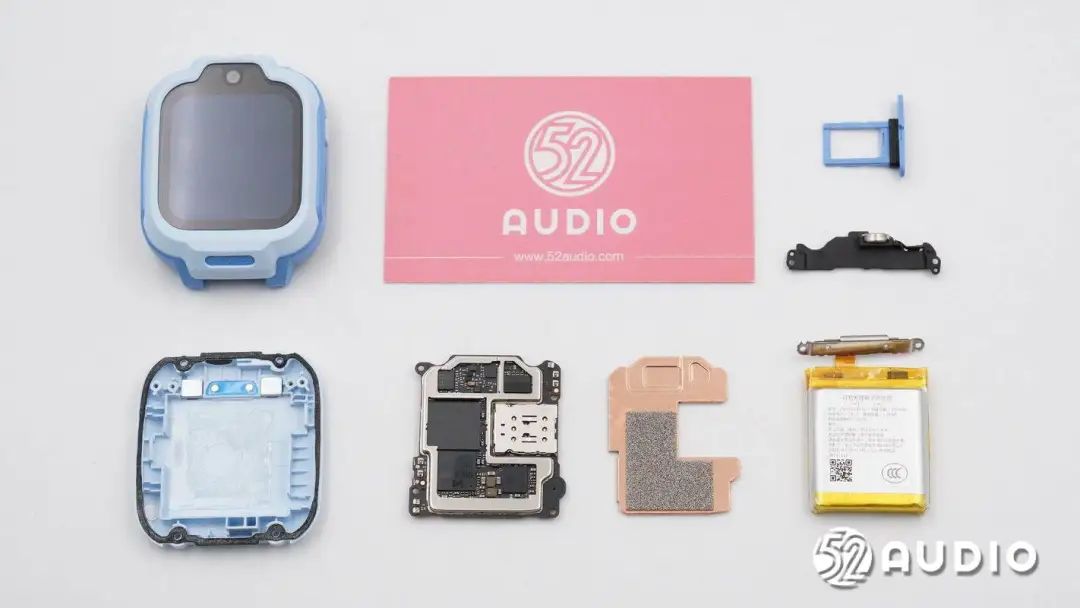

REDMI儿童手表拆解全家福。4nPednc



三、智研所总结4nPednc

REDMI儿童手表在外观方面,采用了方形表盘设计,与米兔系列的风格较为相似,配色清新淡雅,观感简约。表带采用了硅胶材质,佩戴舒适亲肤;针型表扣搭配表带箍,稳定不易脱落,可满足孩子好动的天性。整机重量约为59.6g,佩戴比较轻盈。4nPednc

内部主要配置方面,REDMI儿童手表搭载众旺德950mAh锂电池组,内置扬声器、MEMS麦克风和线性振动马达,采用了UNISOC紫光展锐SL8521ET处理器,紫光展锐SC2721G PMIC,NANYA南亚NE1484KALAXA7-MD MCP存储器,紫光展锐SR3593A射频收发器和Lansus飞骧科技FX5627Y功率放大器,射频电路上采用大量Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。4nPednc
