前言
近期充电头网拿到了小米一款磁吸超薄充电宝，产品在配备5000mAh容量电芯情况下，机身厚度仅有8.7mm，既能满足苹果用户日常出门的补电需求，又兼顾了便携性。
充电宝还采用高强度铝外壳，表面高精喷砂和高光钻切工艺处理，边缘G3曲线圆角设计，整体轻巧精致。同时配置USB-C接口支持20W输入以及22.5W输出的双向有线快充，以及15W的无线充，满足手机日常充电需求。一起我们就一起来看看产品内部的设计和用料。
小米磁吸超薄充电宝开箱
包装盒正面印有小米品牌logo、产品名称以及外观。

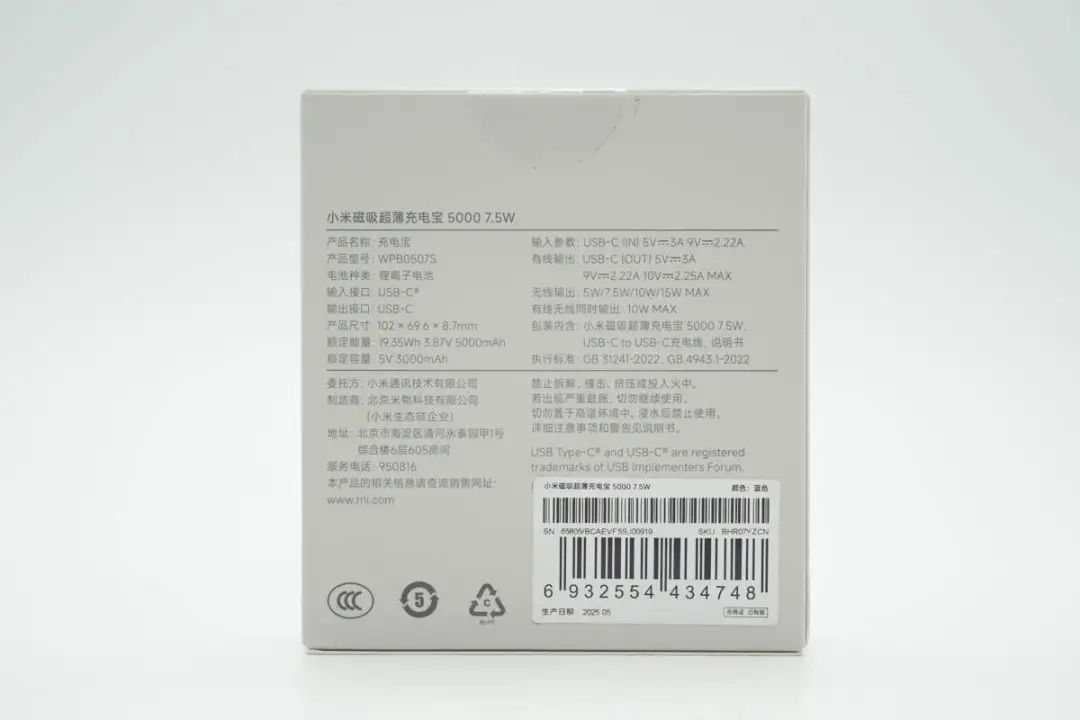

背面印有产品详细参数以及商家信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。

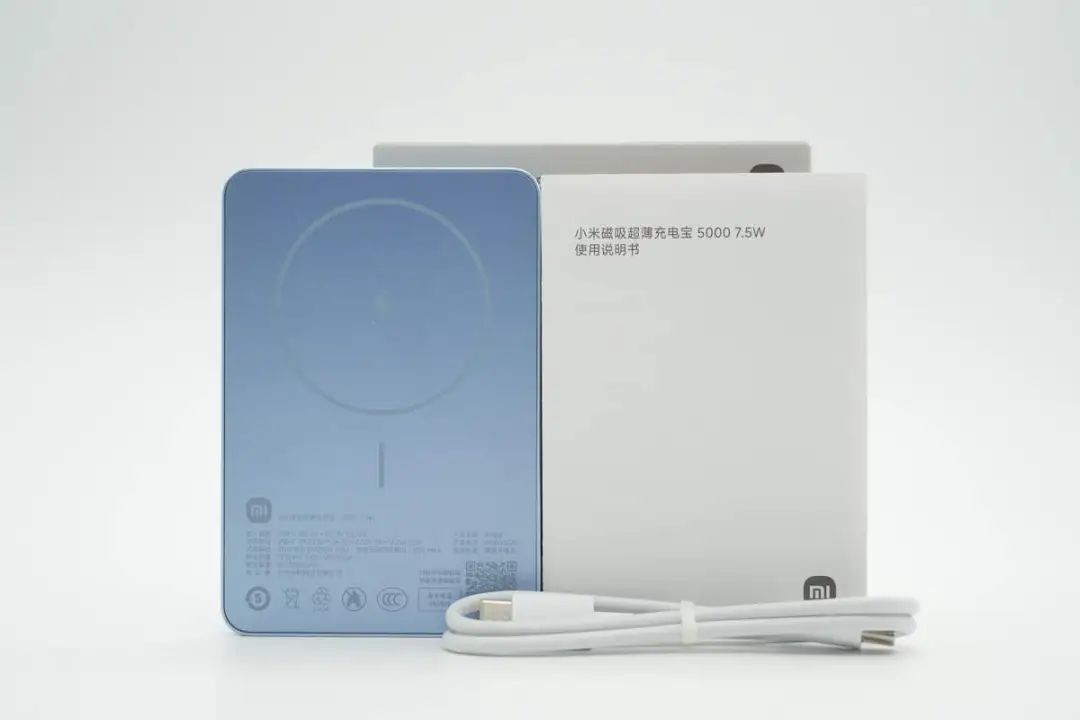

包装内含充电宝、数据线以及使用说明书。

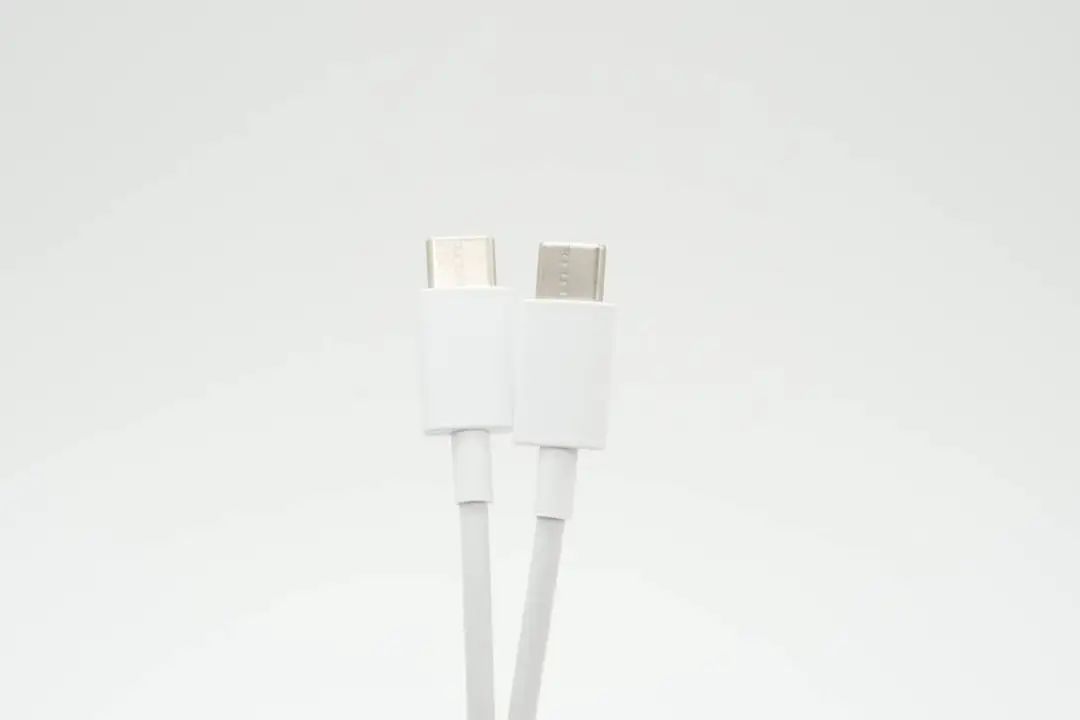

附带数据线为USB-C to USB-C类型，经典白色短线设计，方便用户携带和边充边用。

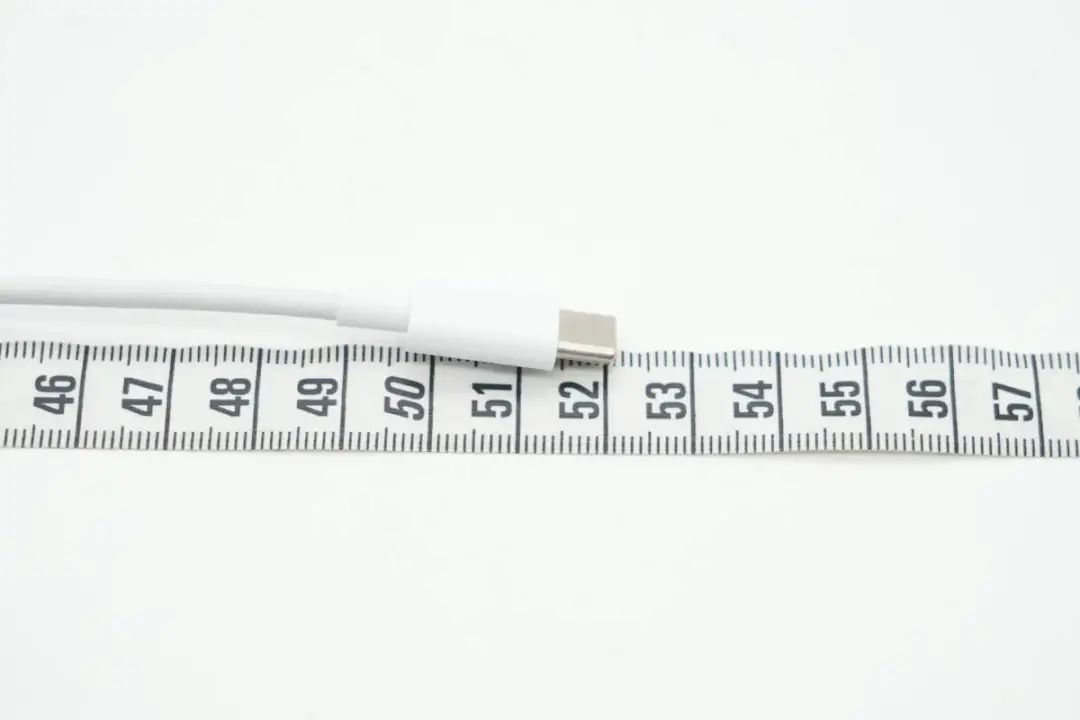

测得数据线长度约为52cm。

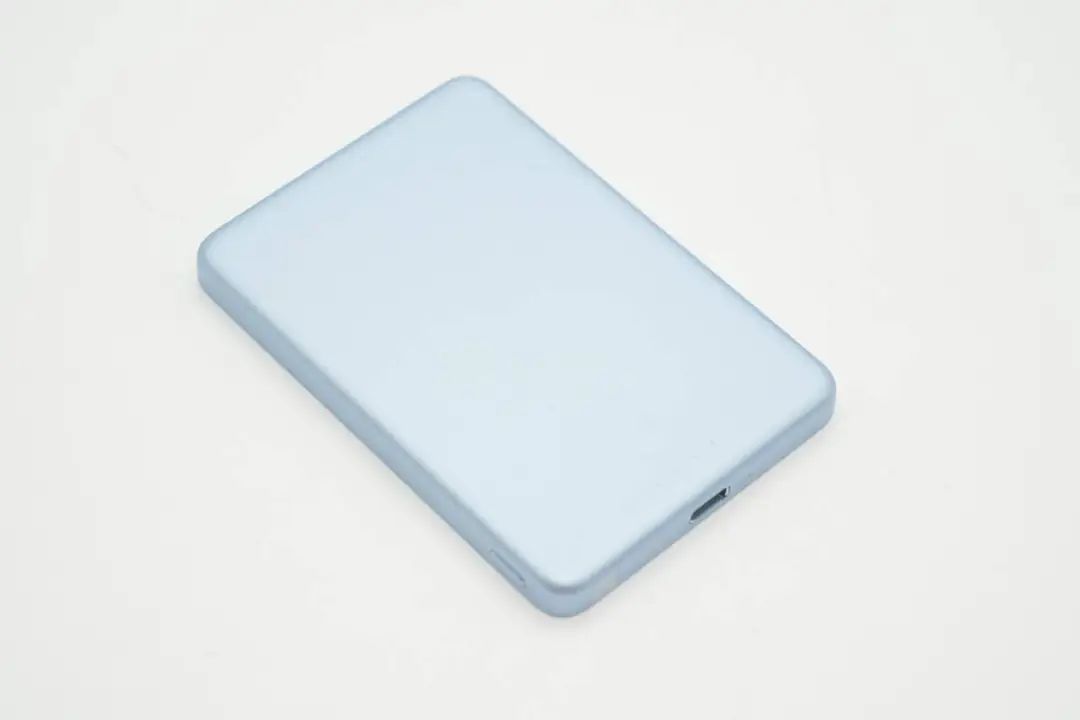

小米磁吸超薄充电宝采用高强度铝外壳，搭配高精喷砂和高光钻切工艺处理的表面以及G3曲线圆角设计，精致感十足且持握手感舒适细腻。

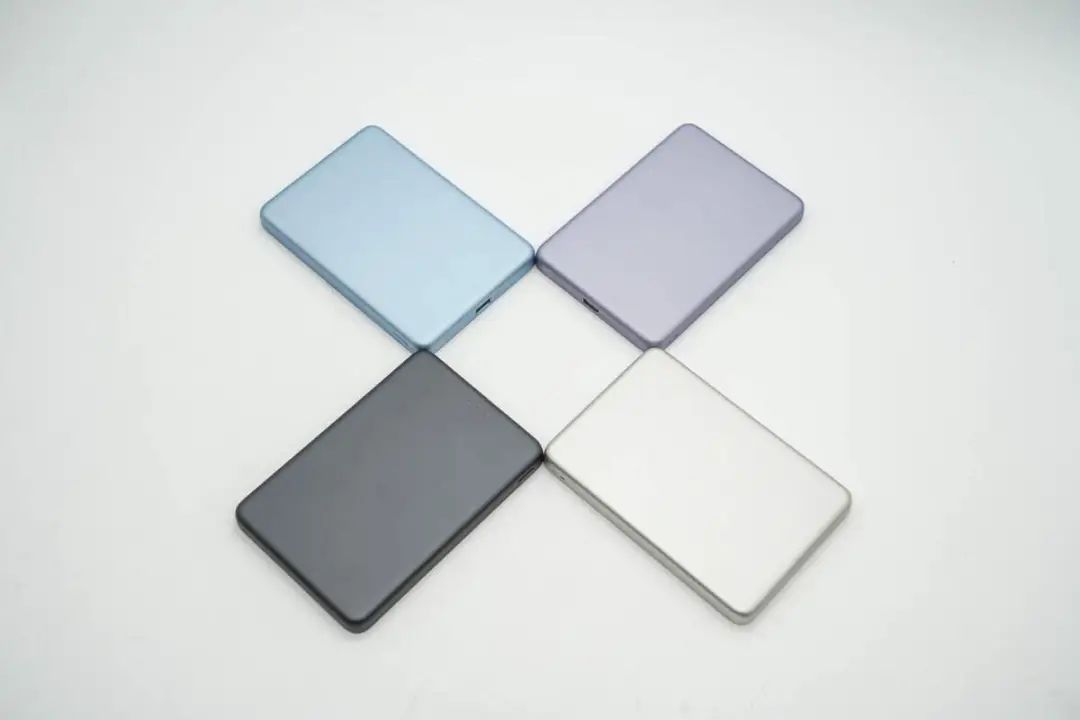

此外小米这款磁吸超薄充电宝还拥有金、紫、蓝、黑四种配色可选，满足广大用户的选购需求。

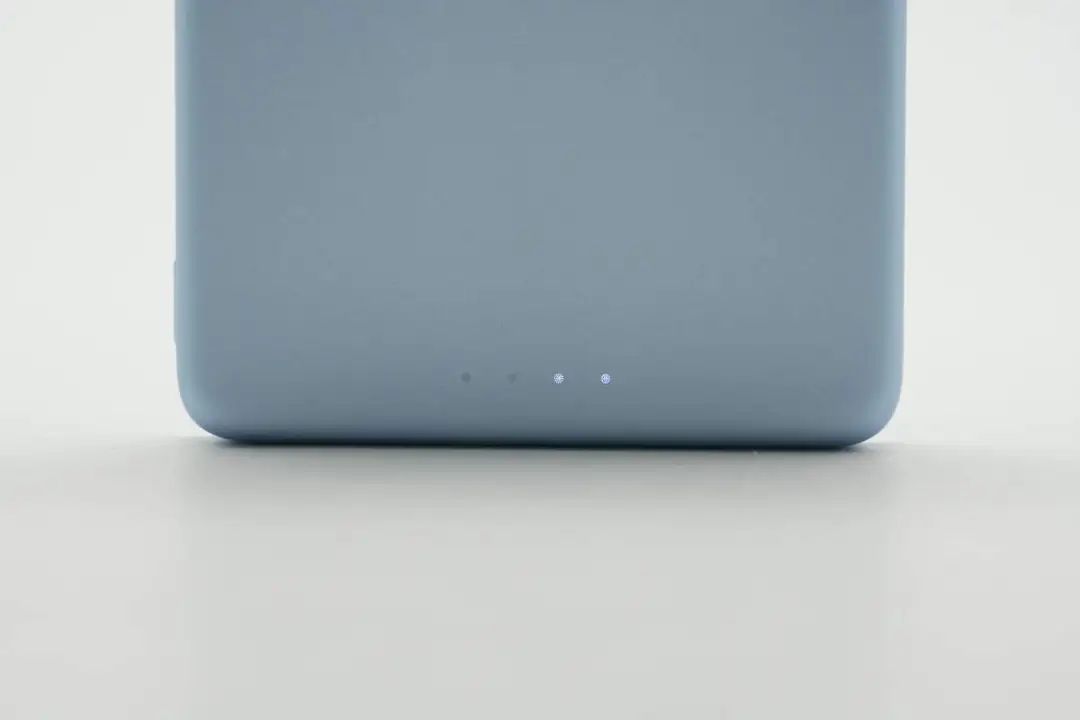

机身正面下方设有电量指示灯，并且采用微雕孔工艺打造，实现点亮清晰，熄灭若无的效果，外观一致性更优秀。

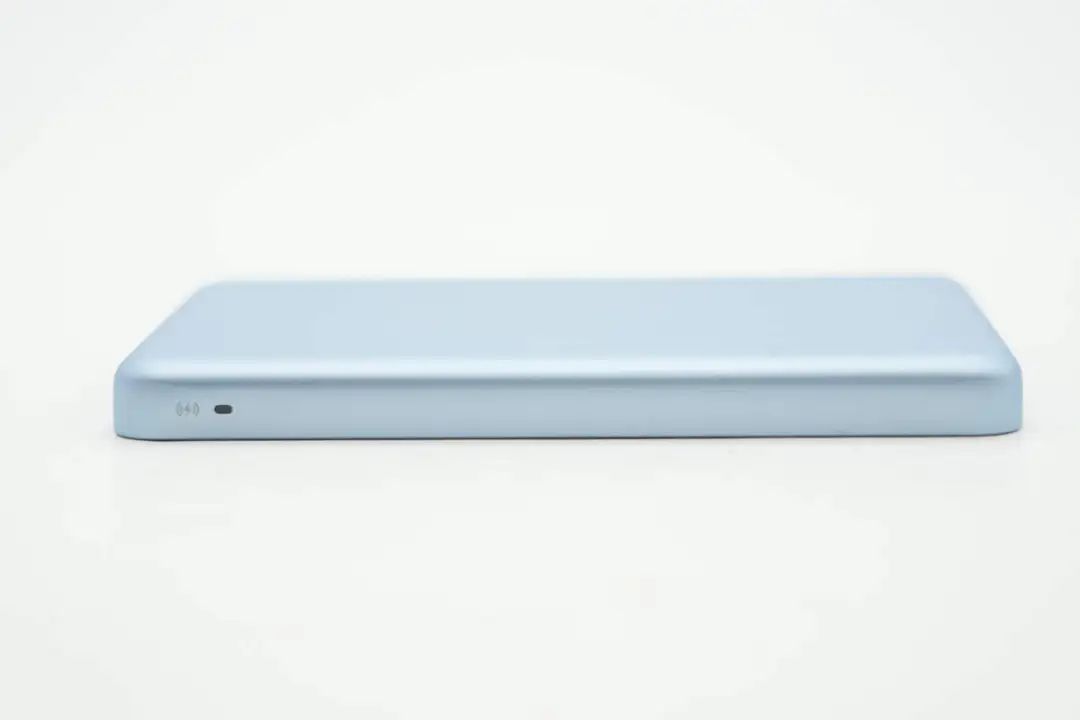

侧面设有无线充电指示灯。

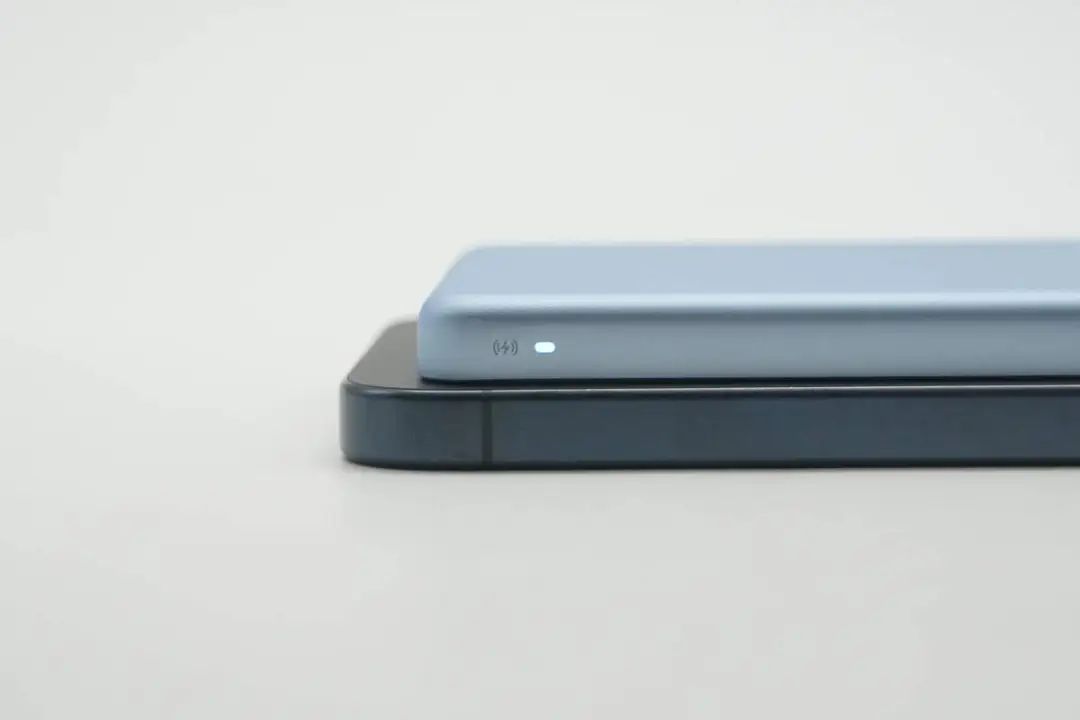

当给手机正常进行磁吸无线充电时，指示灯亮白光。

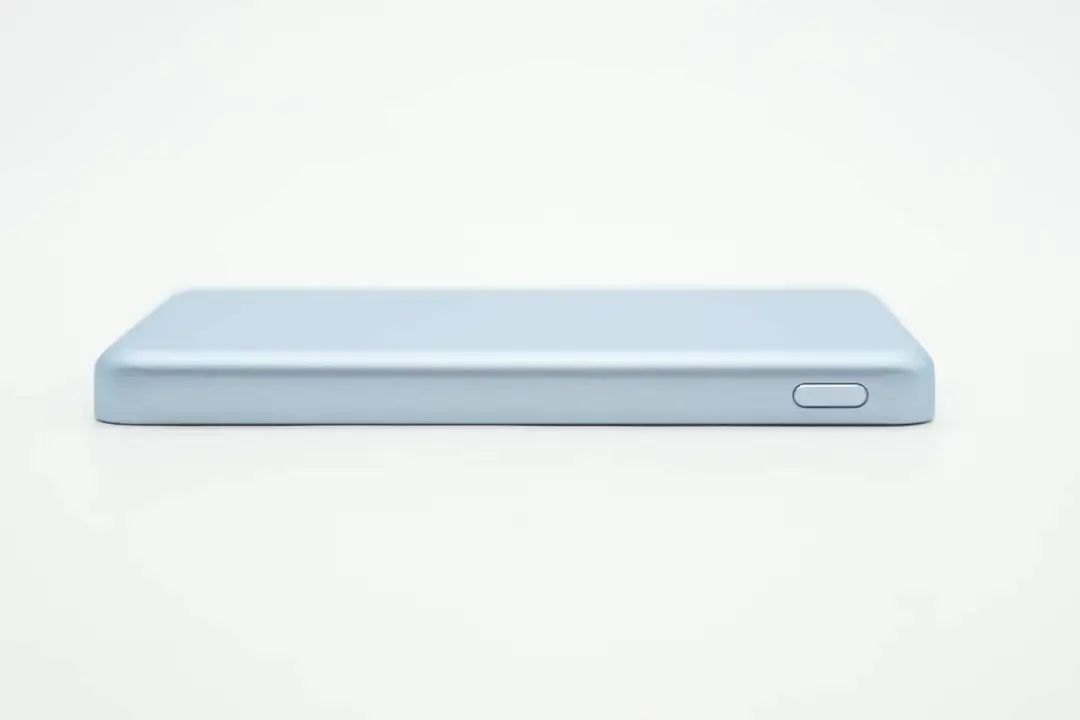

机身一侧配置电源键。

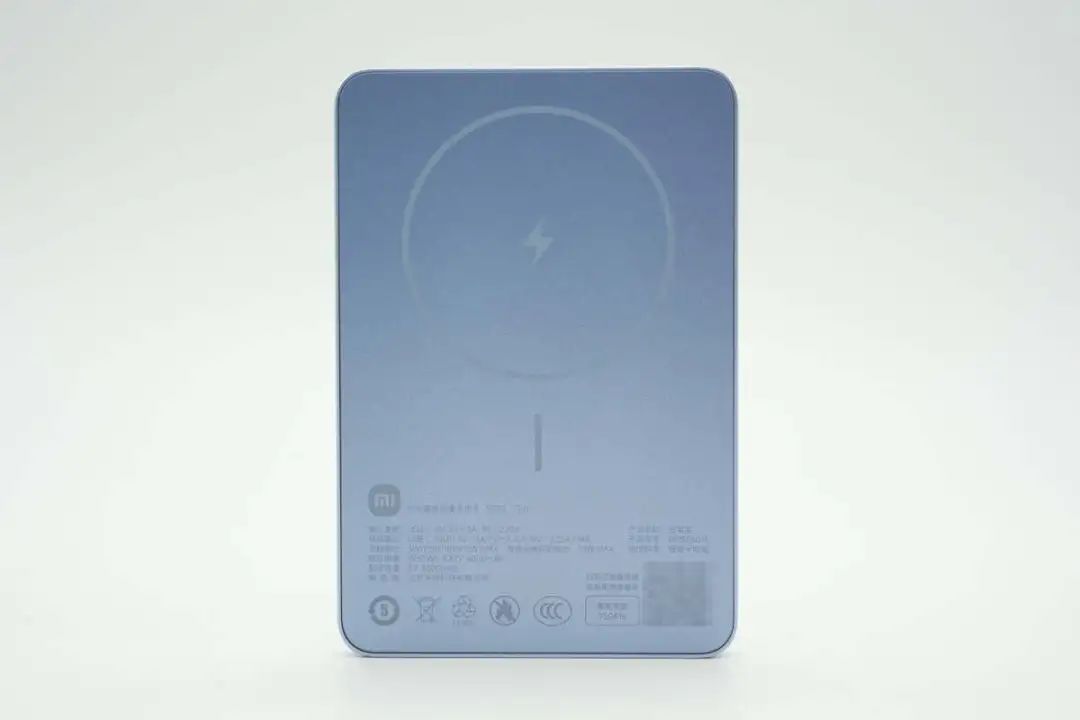

机身磁吸面采用质轻但坚韧的玻纤面板，真空拓印外纹工艺处理，坚固且精致。

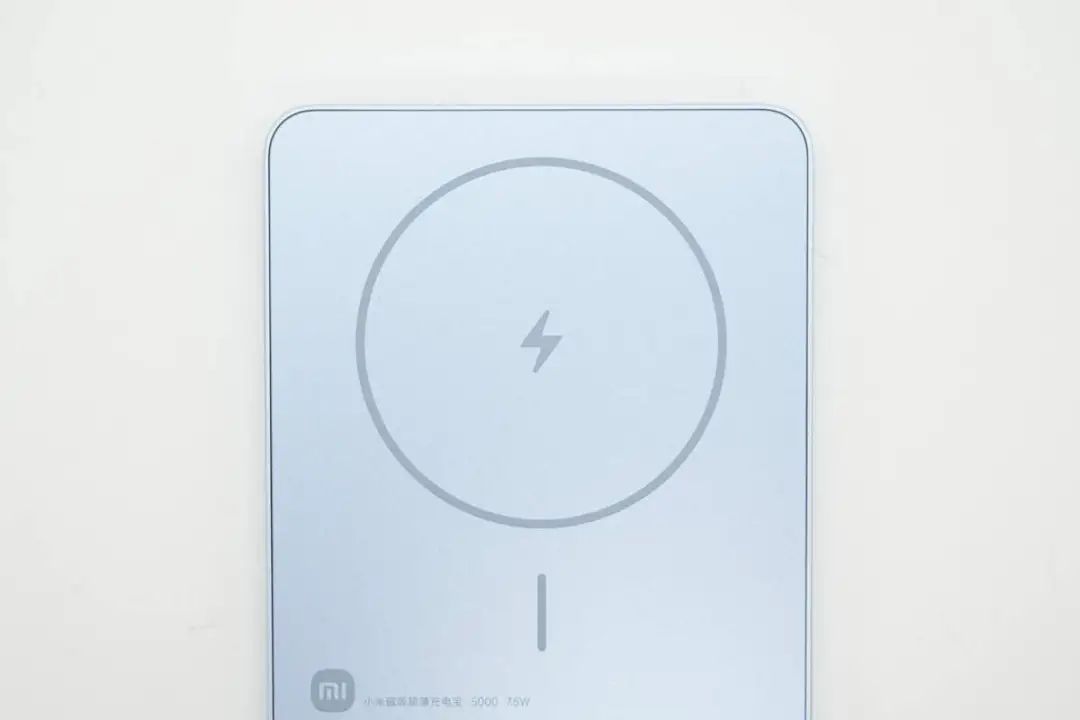

同时上方做了无线充电区域标识设计，方便用户对齐充电，提升使用体验。

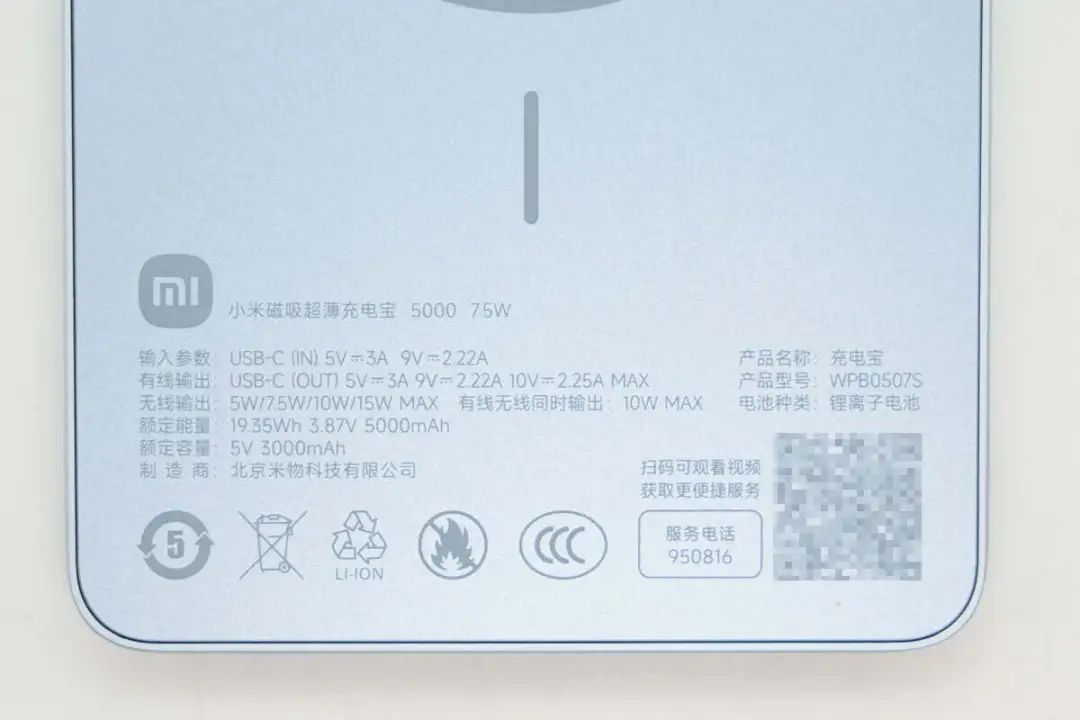

下方区域镭雕产品参数
产品名称：充电宝
电池种类：锂离子电池
额定能量：19.35Wh 3.87V 5000mAh
额定容量：5V 3000mAh
产品型号：WPB0507S
输入参数：USB-C（IN）5V3A、9V2.22A
有线输出：USB-C（OUT）5V3A、9V2.22A、10V2.25A MAX
无线输出：5W/75W/10W/15W MAX
有线无线同时输出：10W MAX
制造商：北京米物科技有限公司
产品通过了CCC认证。

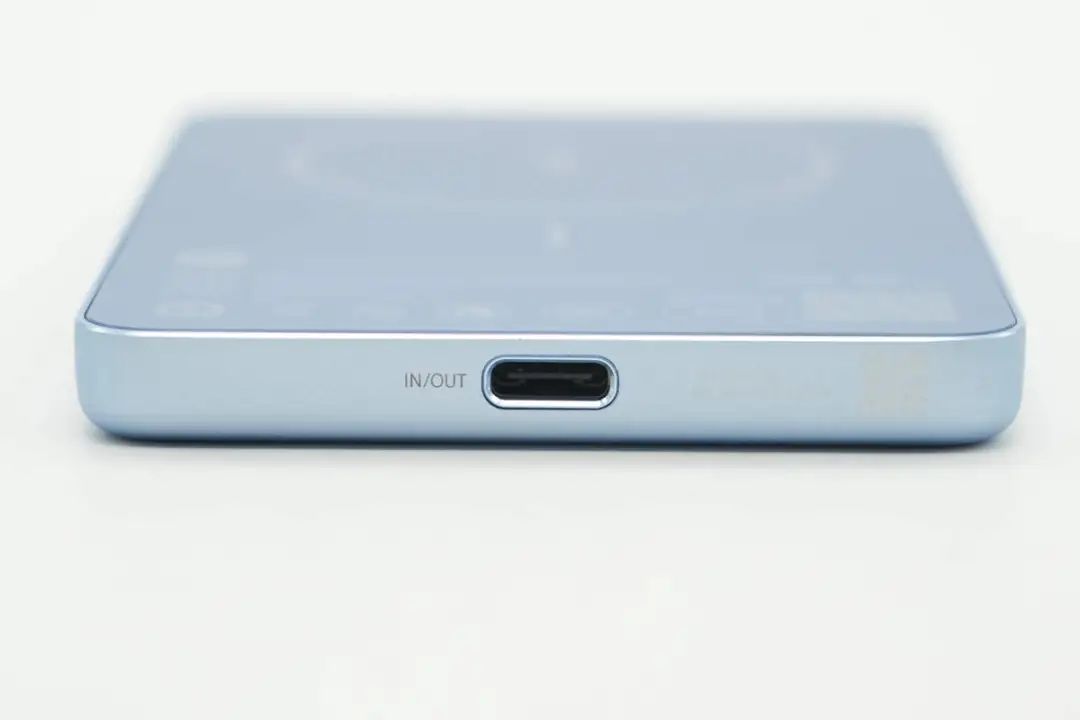

底部配置USB-C双向快充接口，同时设计有装饰环，看上去更加精致。

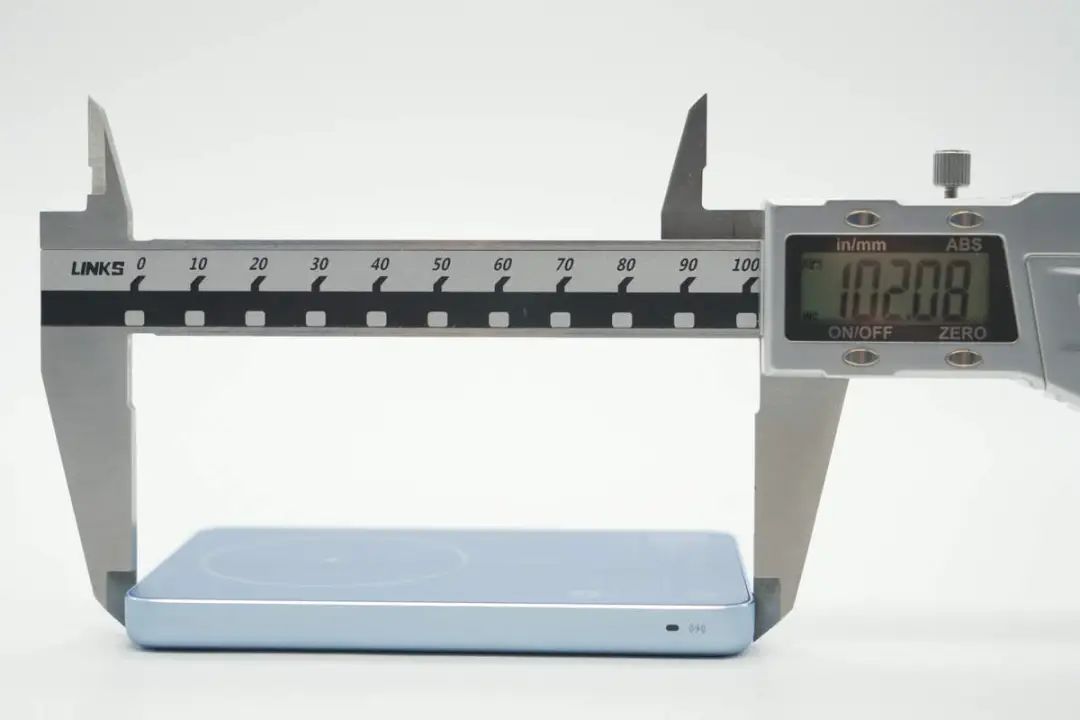

实测充电宝机身长度为102.08mm。

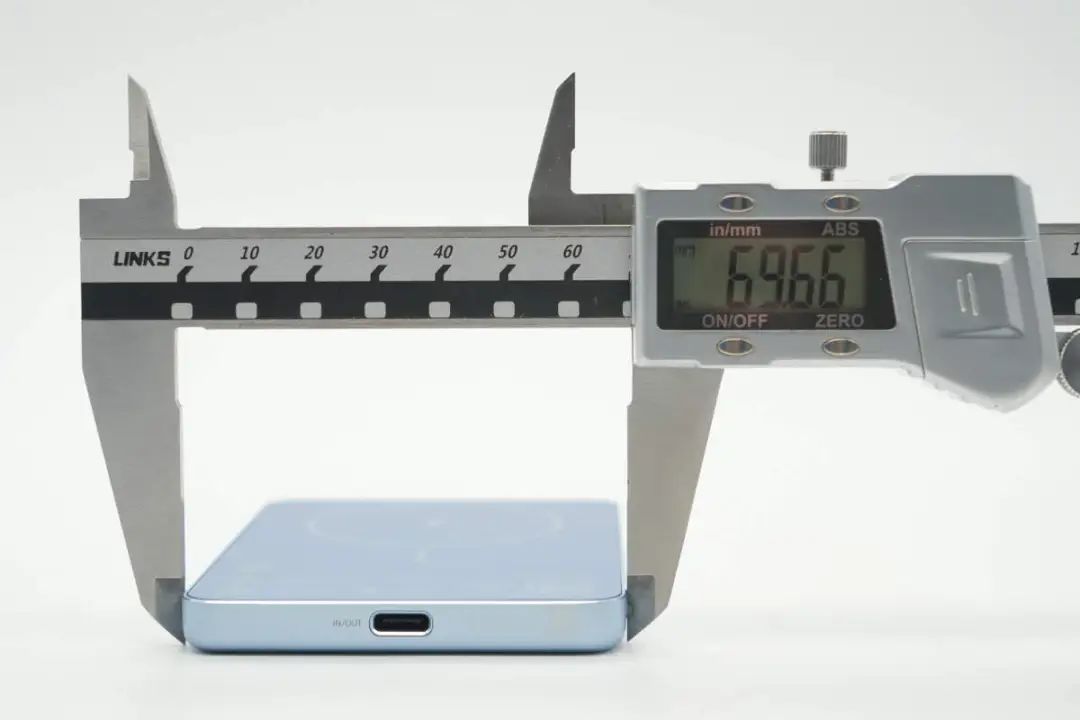

宽度为69.66mm。

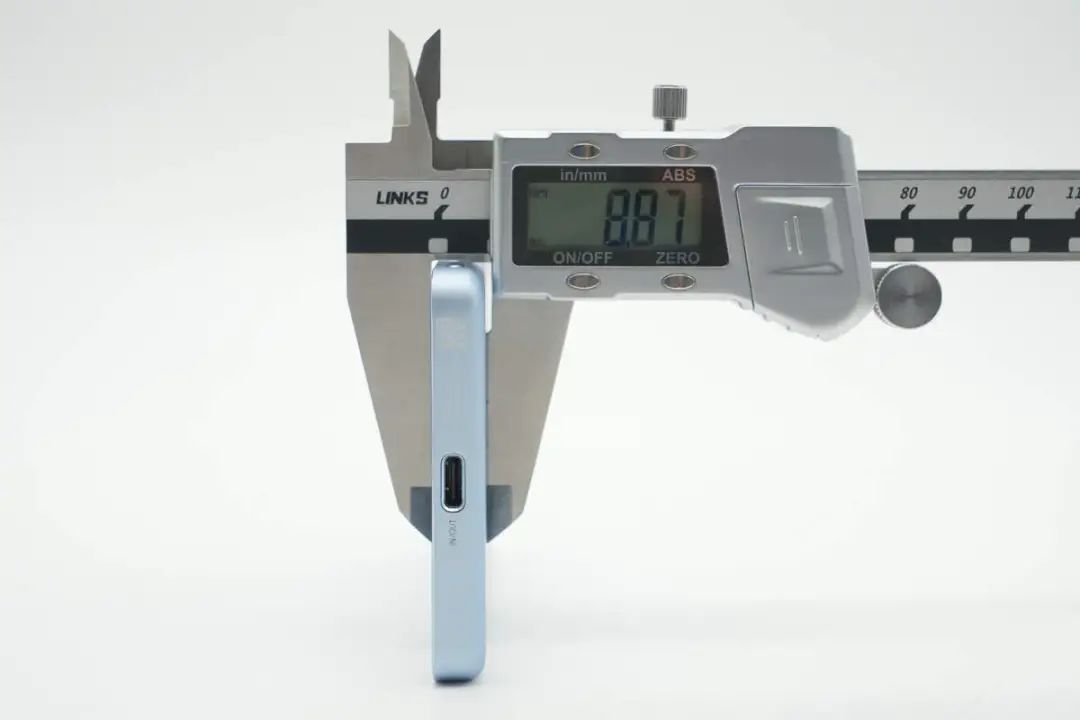

厚度为8.87mm。

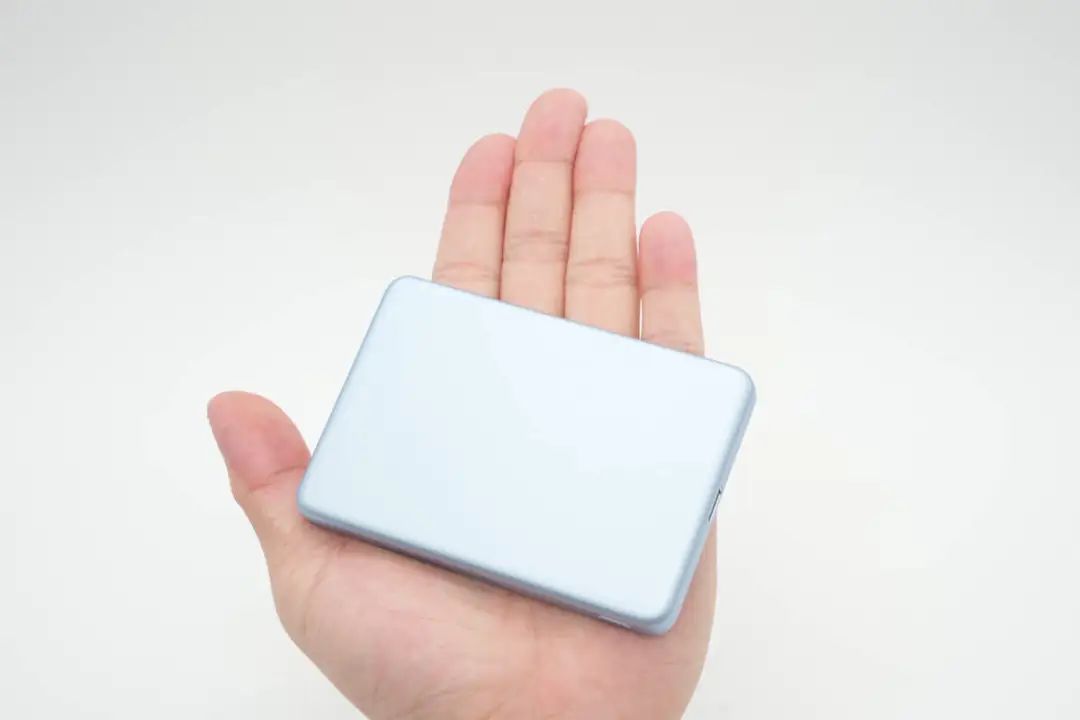

产品拿在手上的大小直观感受。

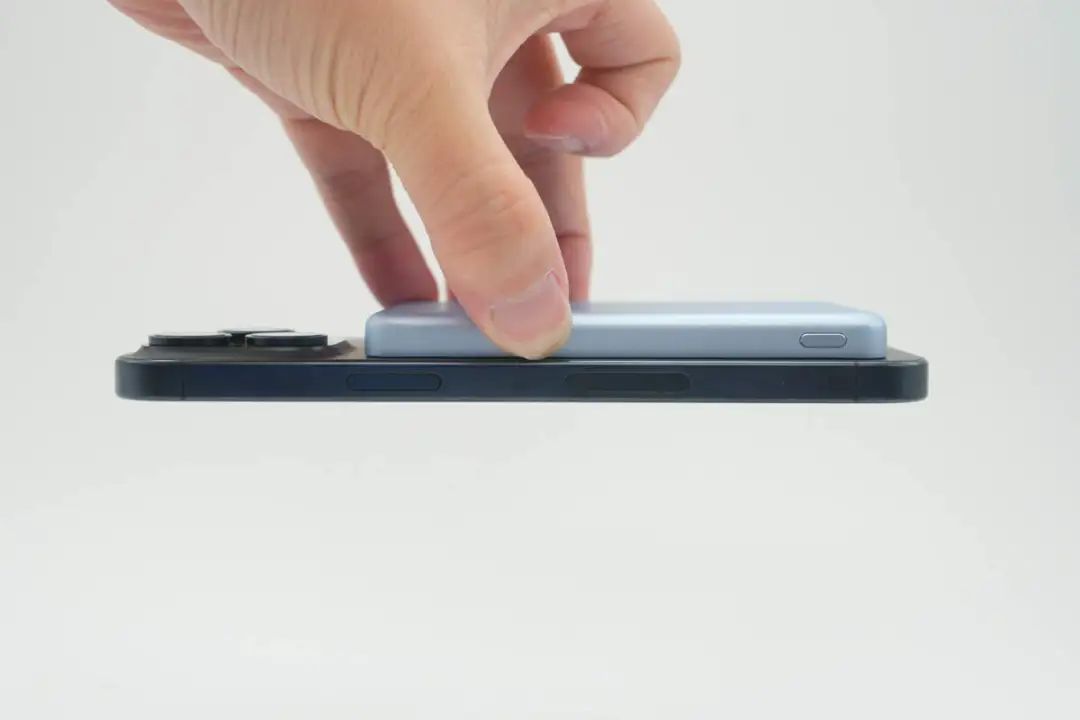

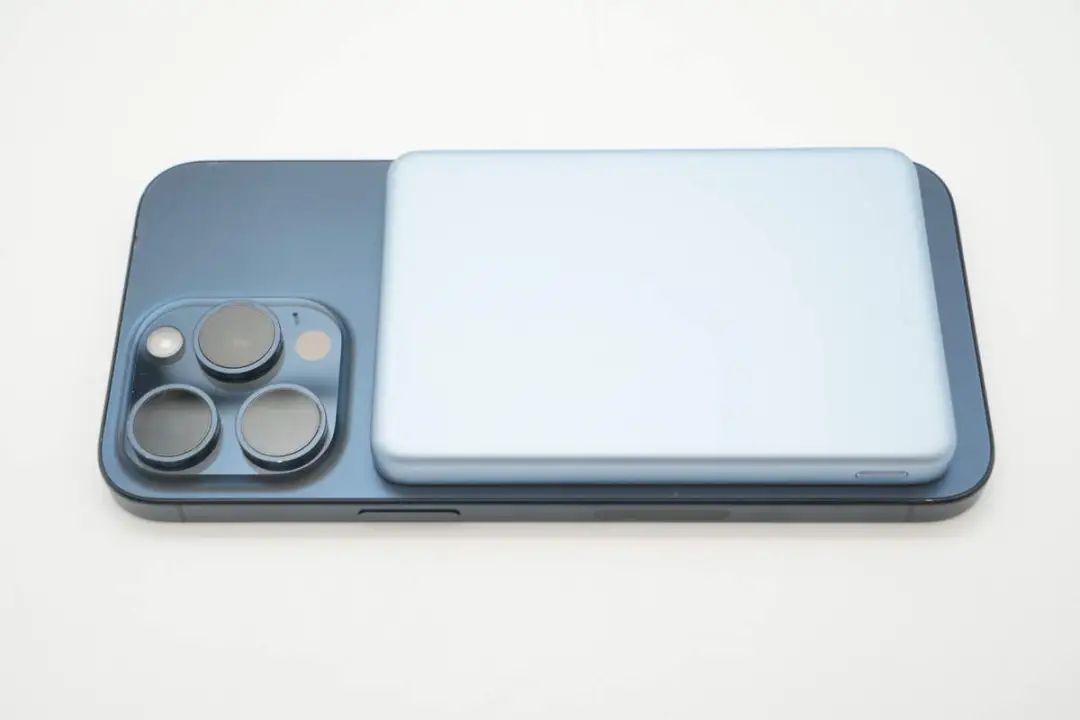

给苹果iPhone手机进行磁吸无线充电时，不会挡住手机的后摄模组，方便用户边充边用。
吸附力方面，可以轻松吸附起最大号的iPhone 15 Pro Max不掉落。

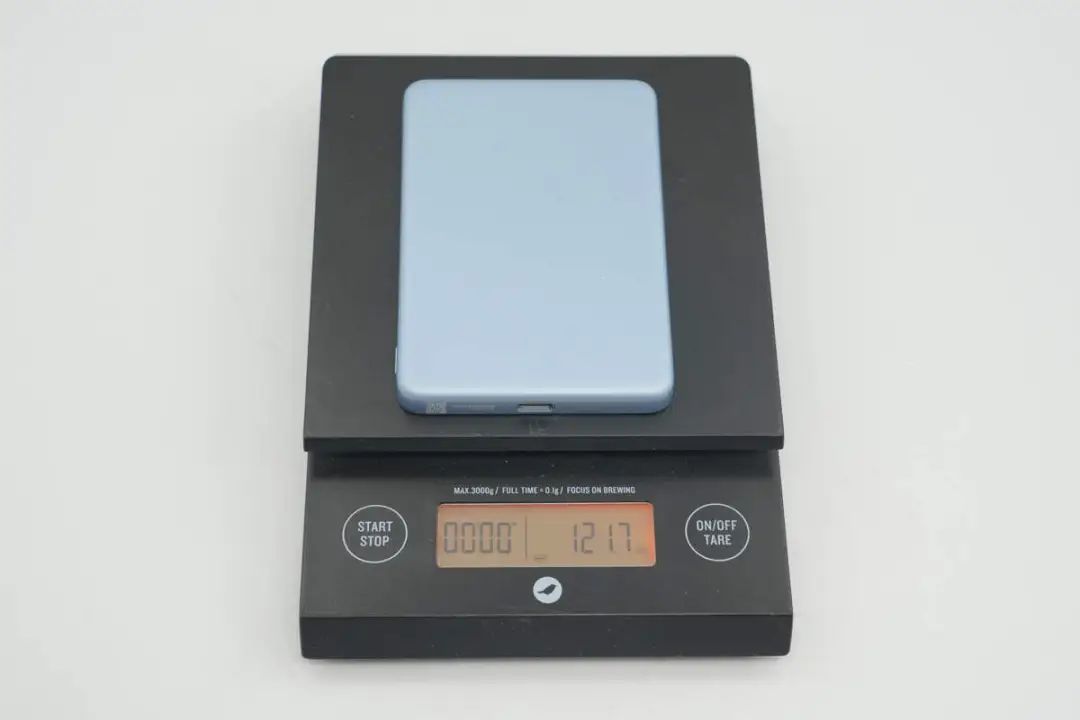

另外测得充电宝重量约为122g。

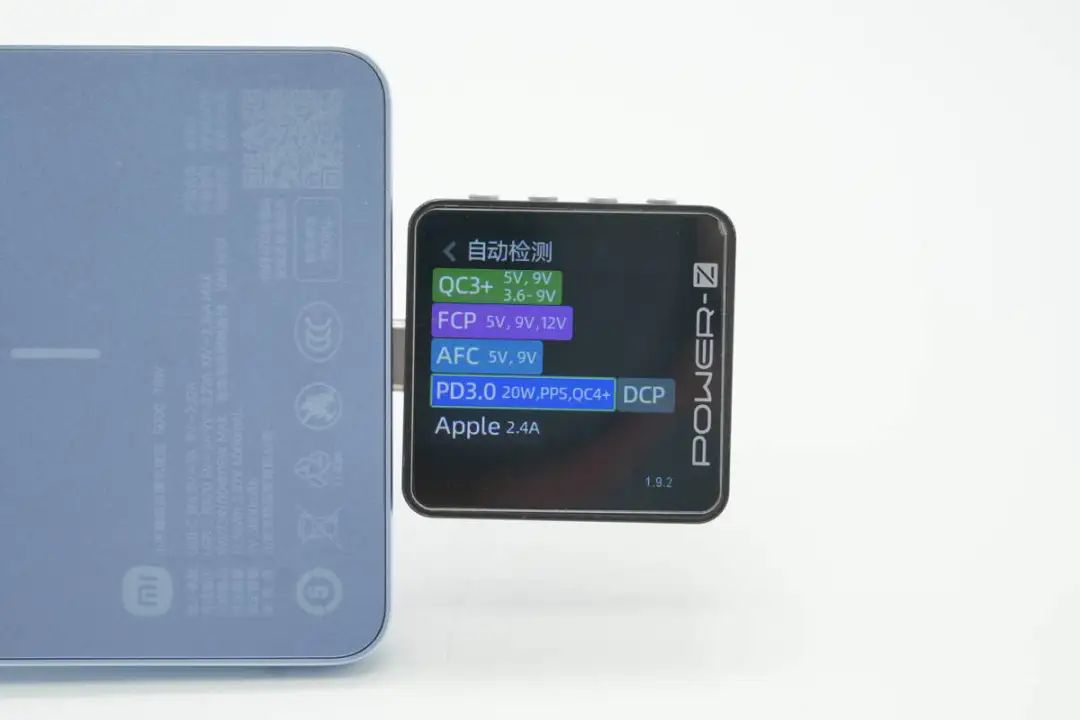

测得USB-C口支持QC3+/4+、FCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

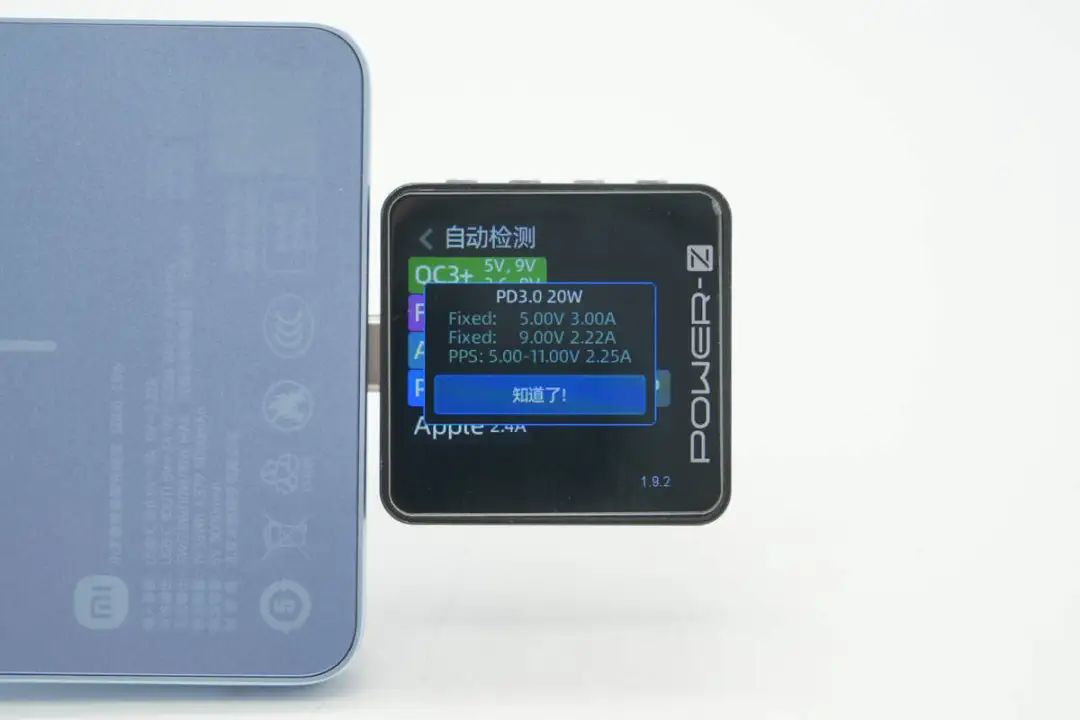

PDO报文显示USB-C口还具备5V3A、9V2.22A两组固定电压档位，以及5-11V2.25A一组PPS电压档位。
小米磁吸超薄充电宝拆解

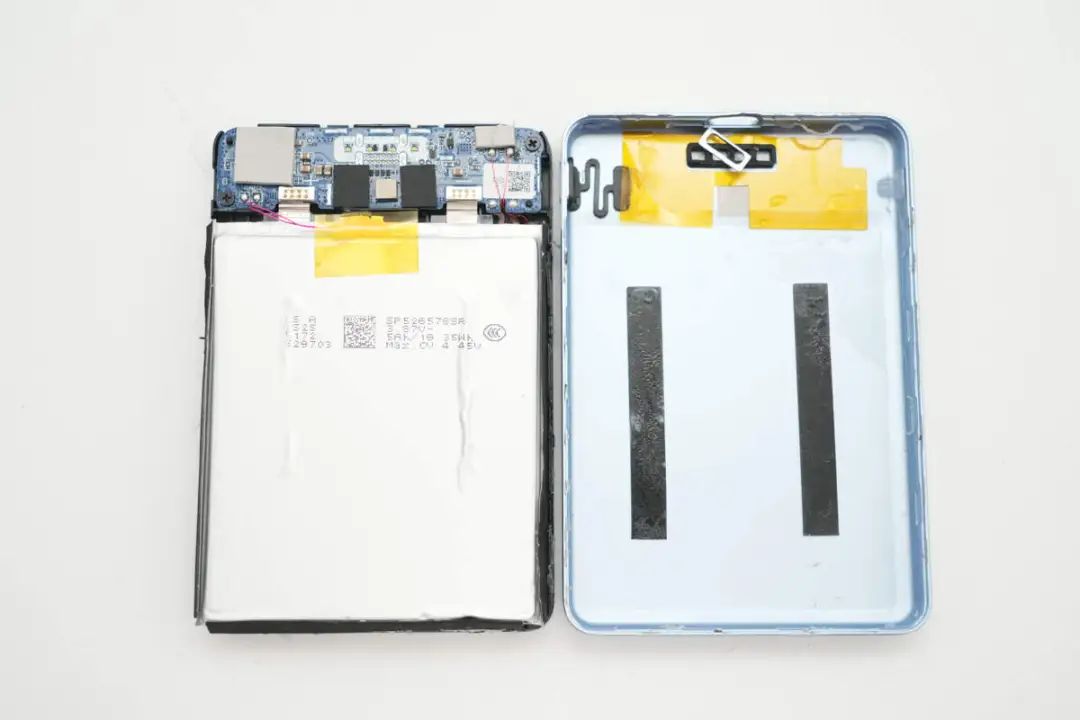

将充电宝机身外壳拆开，外壳上贴有双面胶帮助固定电芯，同时对应PCB板处也贴有绝缘胶带。

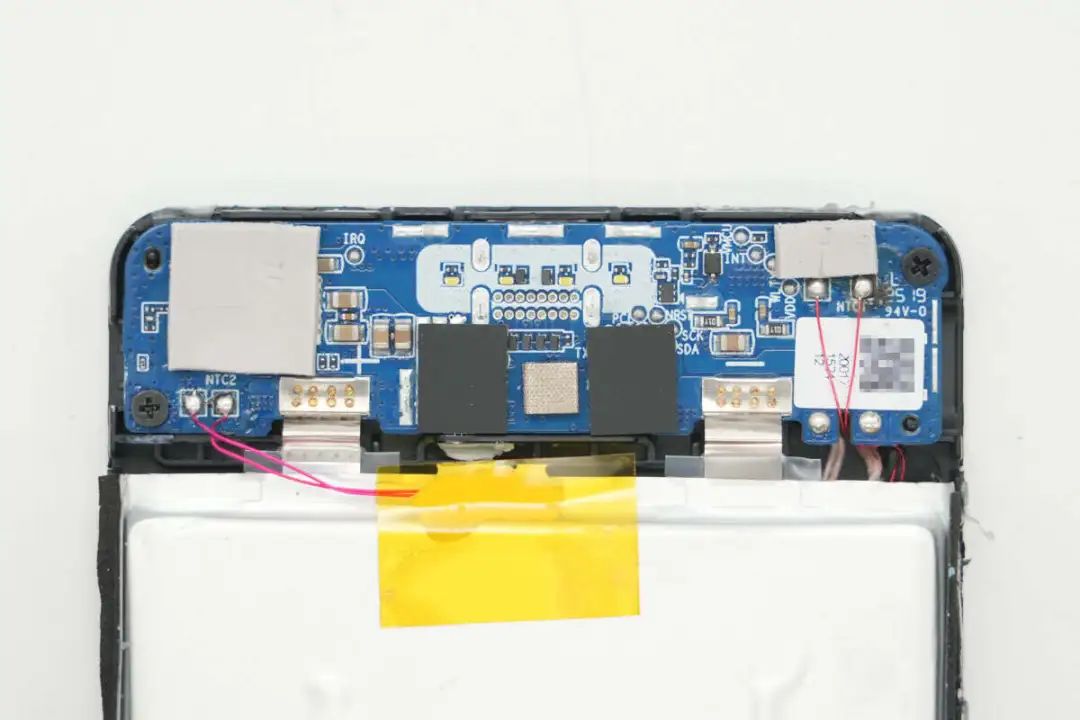

PCB板与电芯通过镍片点焊连接，板子采用螺丝进行固定，同时贴有导热垫，电芯上打胶固定热敏电阻进行温度监控。

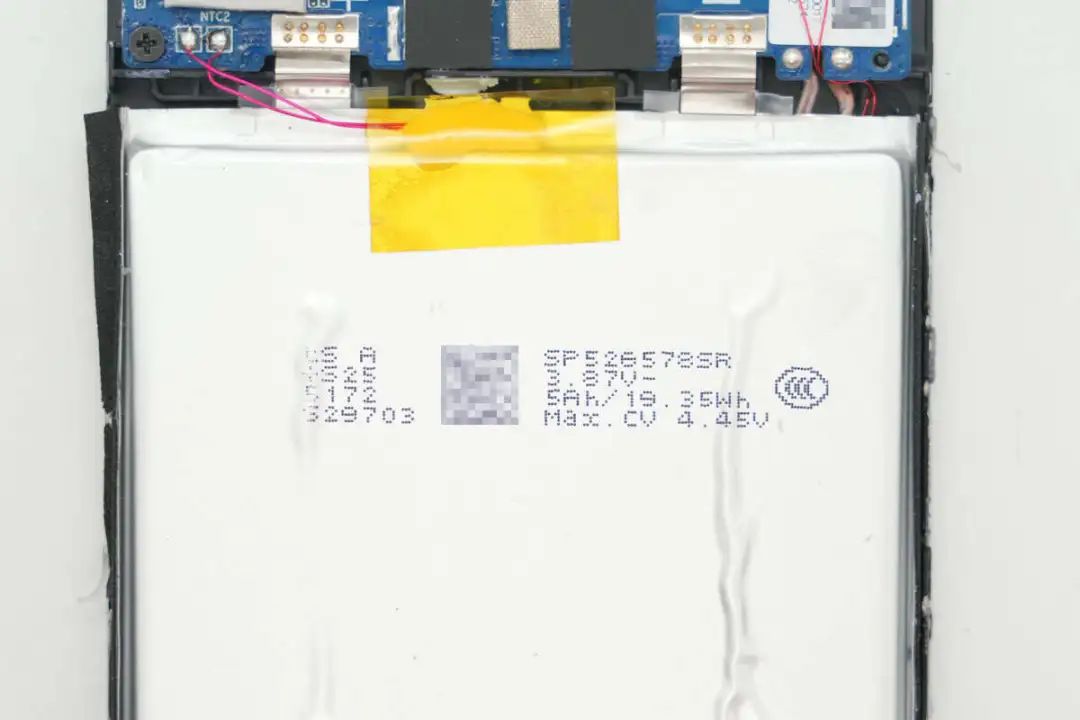

电芯来自力神，型号SP526578SR，额定电压3.87V，容量为5Ah，能量19.35Wh，充电限制电压4.45V，电芯通过了国家3C强制认证。

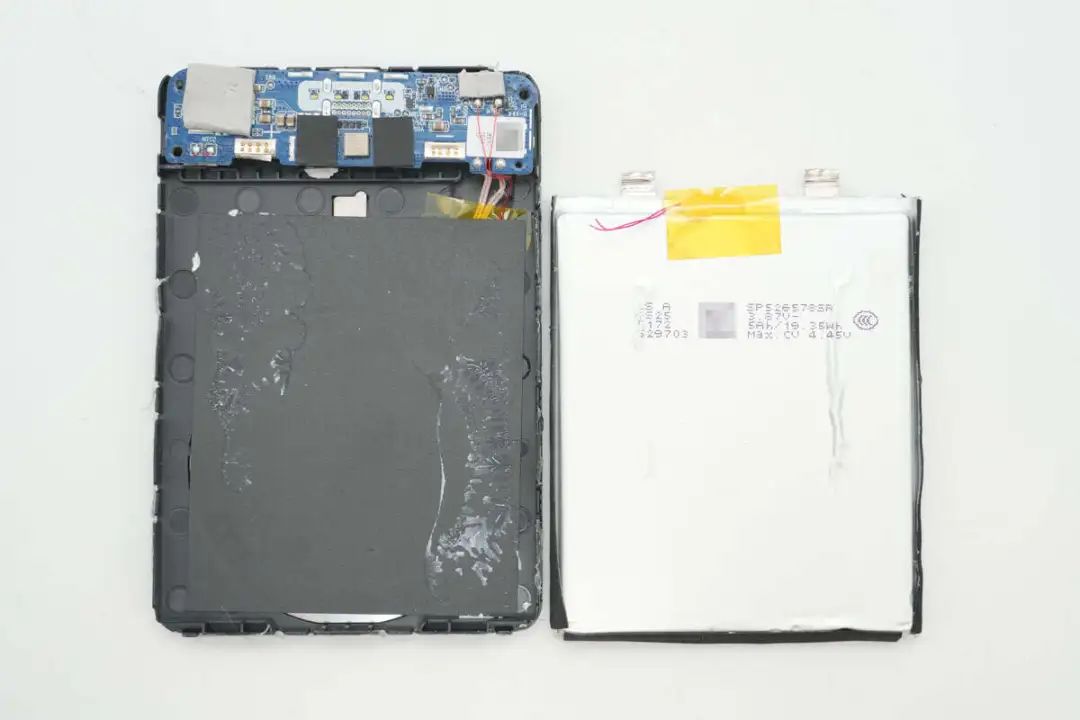

将电芯取出，下方设有绝缘隔离板。
绝缘板另一面贴有无线充电线圈，线圈上同样设有热敏电阻进行温度监控。

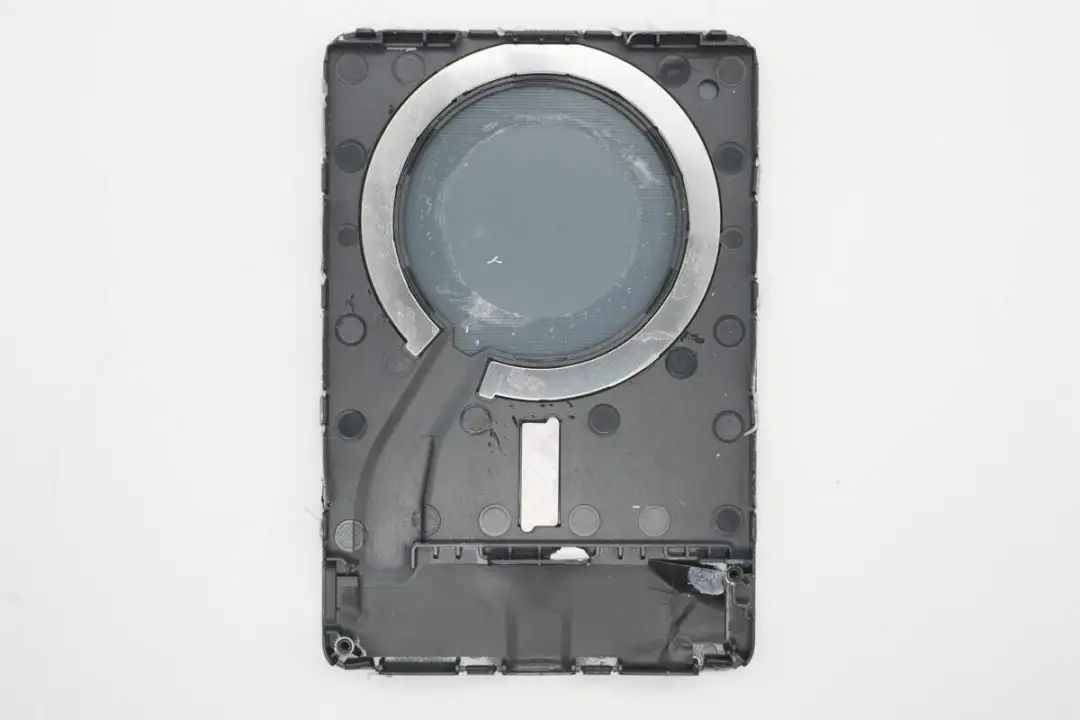

壳体上设计磁环固定槽，磁吸模组采用17颗N52磁铁，可提供10N强力磁吸，强力磁吸保证充电体验。

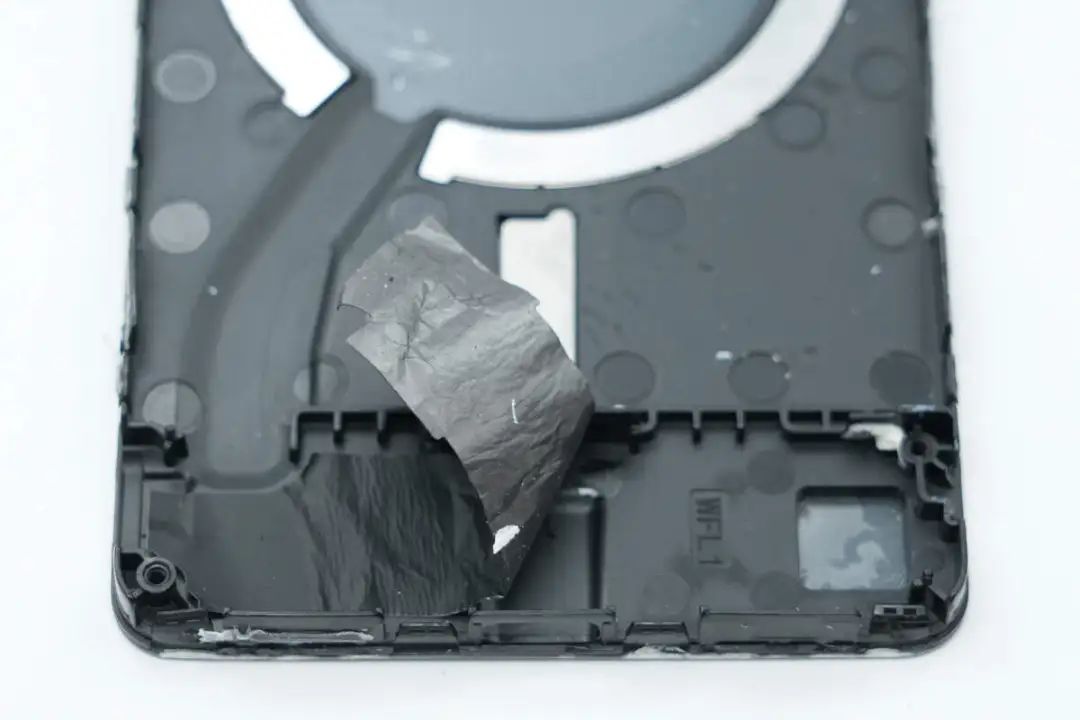

对应PCB板区域还贴有石墨散热贴纸。

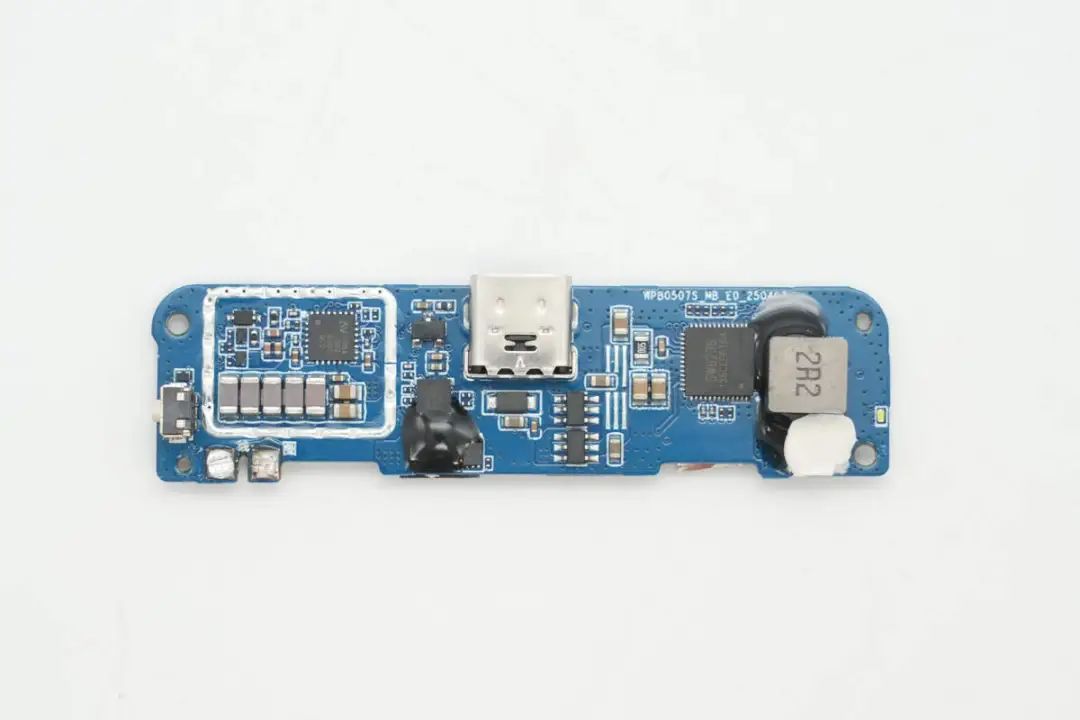

PCB板正面一览，设有移动电源主控芯片、无线充电主控芯片、VBUS开关管等器件，锂电保护电路以及电感区域打胶水保护。

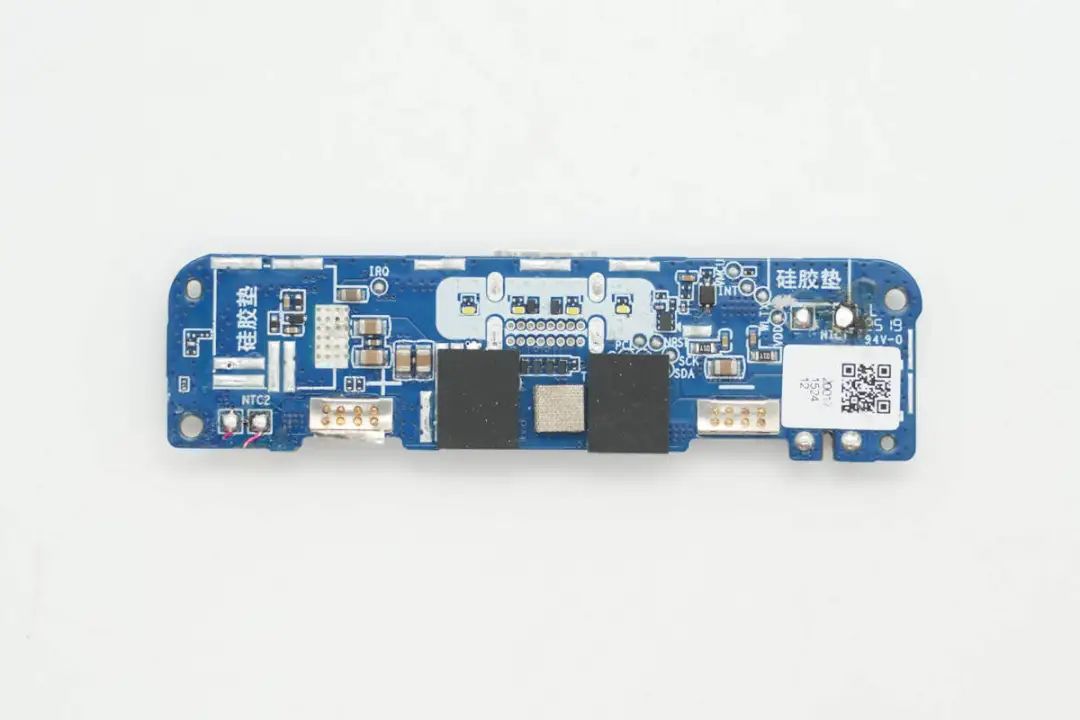

小板背面一览。

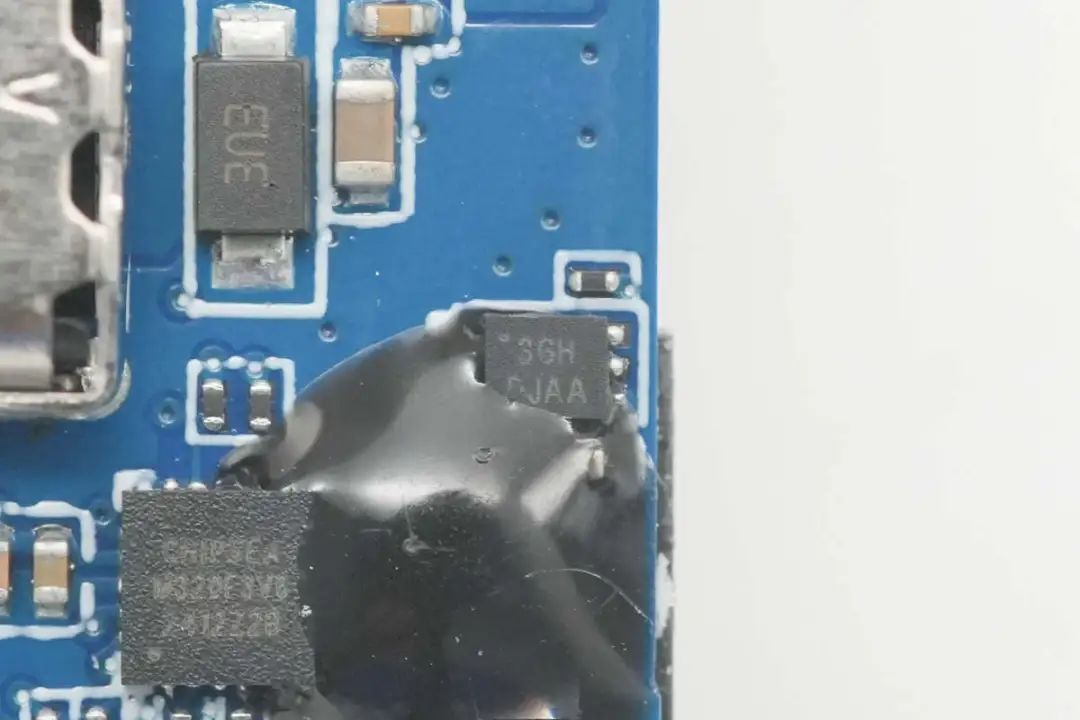

锂电保护芯片来自创芯微，丝印3GH，实际型号为CM1003-GHD，芯片内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护，适用于单节锂离子/锂聚合物可充电电池的保护电路。

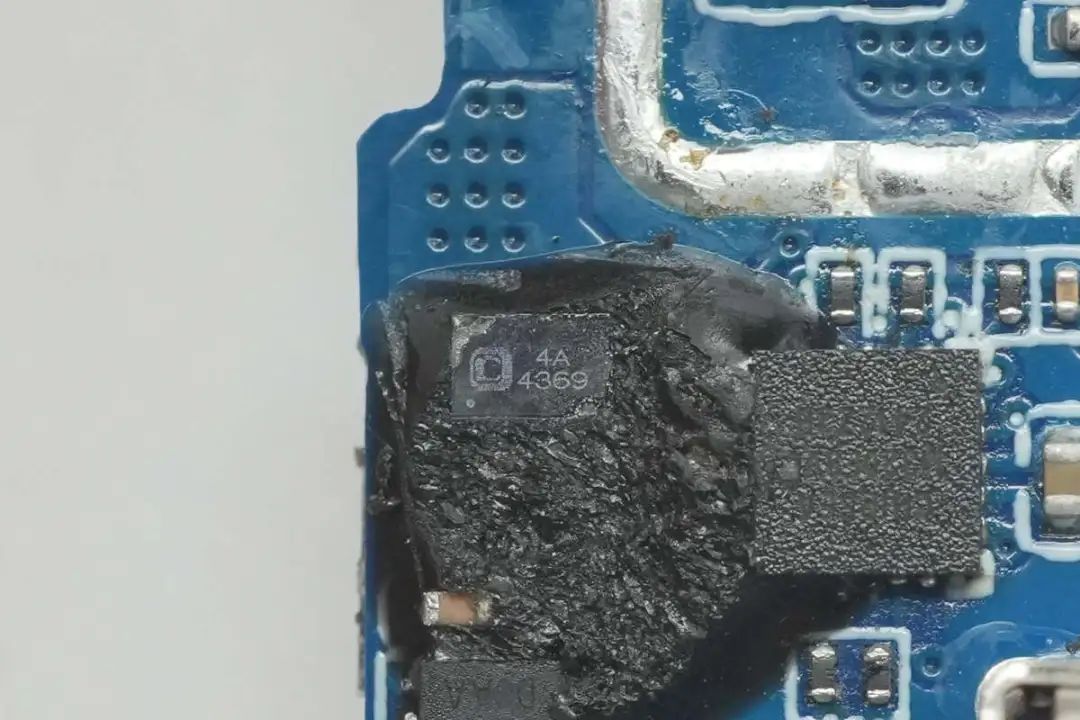

锂电保护管特写，丝印4369。

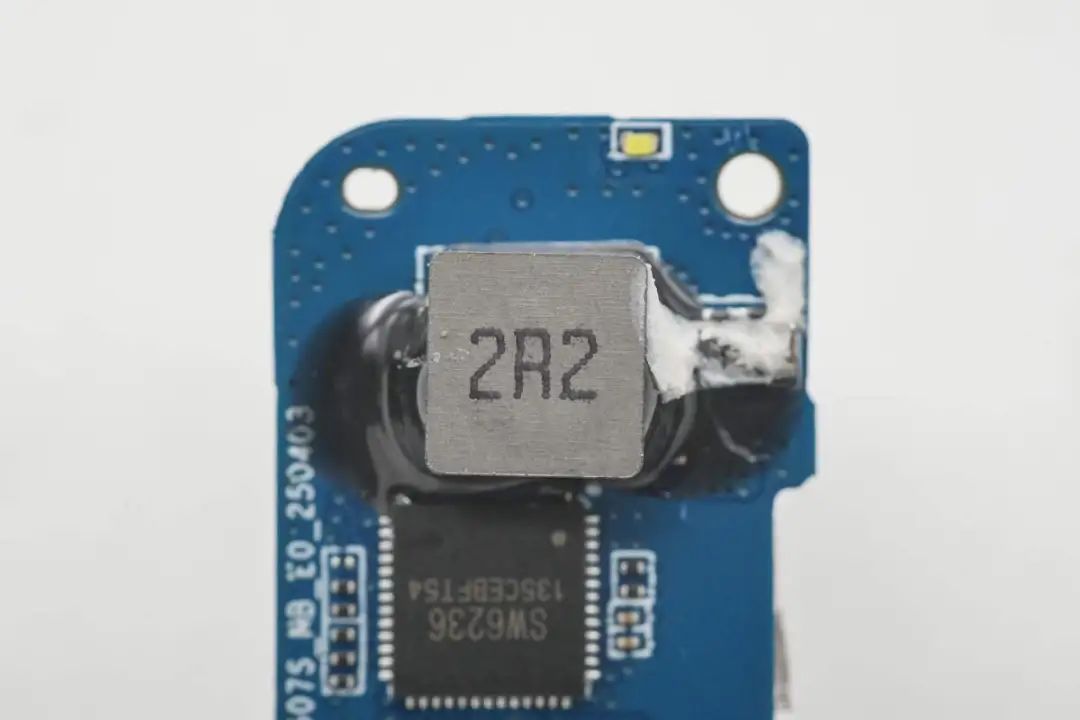

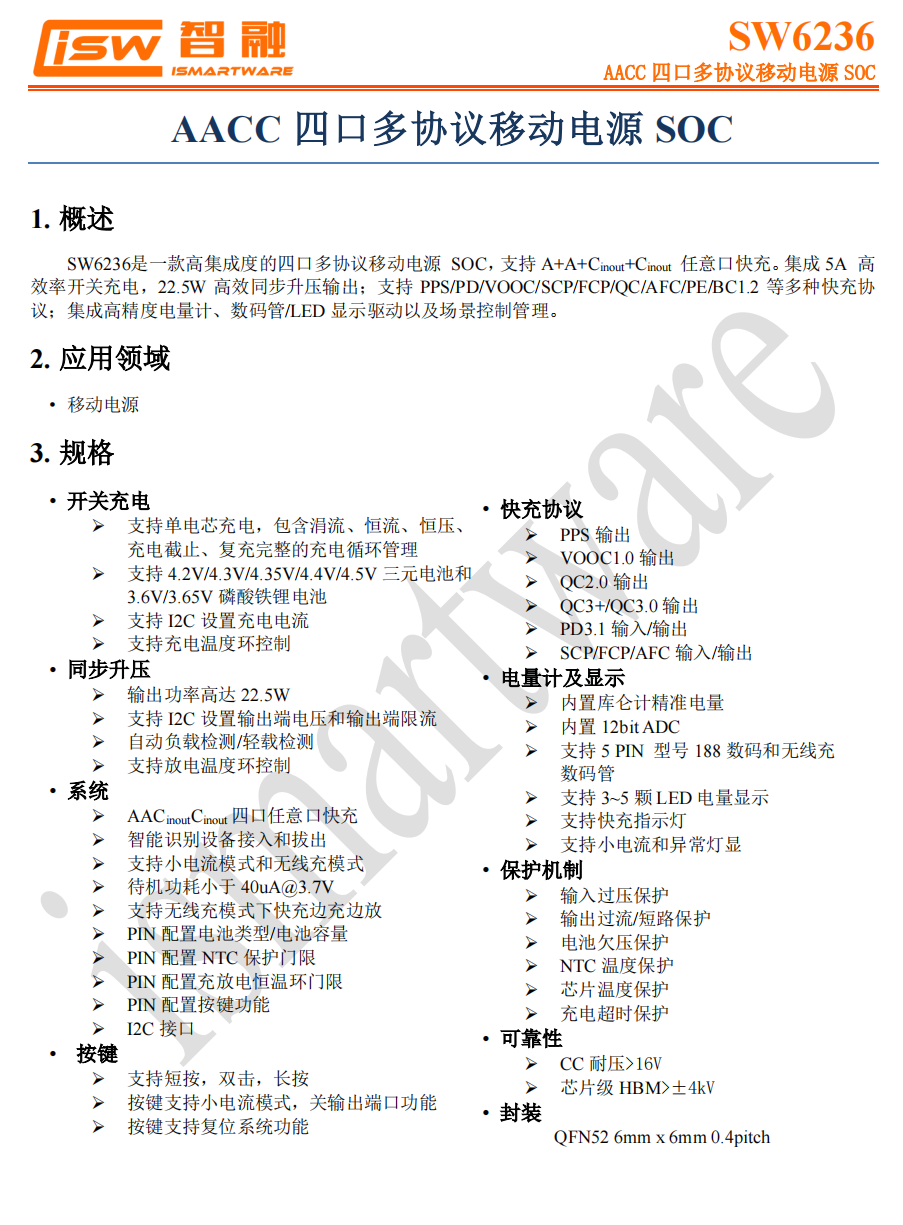

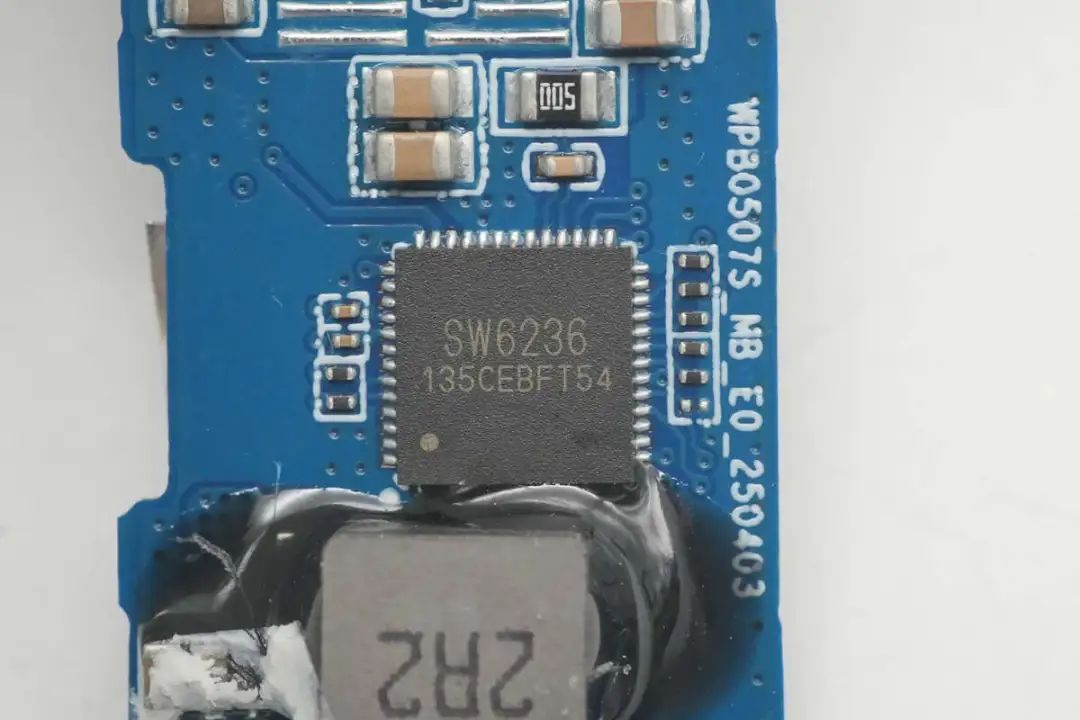

移动电源主控芯片来自智融科技，型号SW6236，这是一款A+A+C+C四口多协议移动电源SOC，内部集成5A高效率开关充电，内置22.5W高效同步升压输出，效率高达95.73%，此外待机功耗非常低，小于40μA@3.7V。支持四口任意口快充，两个C口支持双向输入输出。同时支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议，适配市面大多数设备快充需求。
智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池，具有I²C接口可设置充电电流、输出端电压和输出端限流。还支持智能插入识别，支持小电流模式和无线充模式，并且无线充模式下还支持快充边充边放。
SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换，支持3-5颗LED电量显示，支持188带快充指示数码管及无线充图标数码管，使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能，可靠性有保证。
2.2μH合金电感特写，打胶加固。

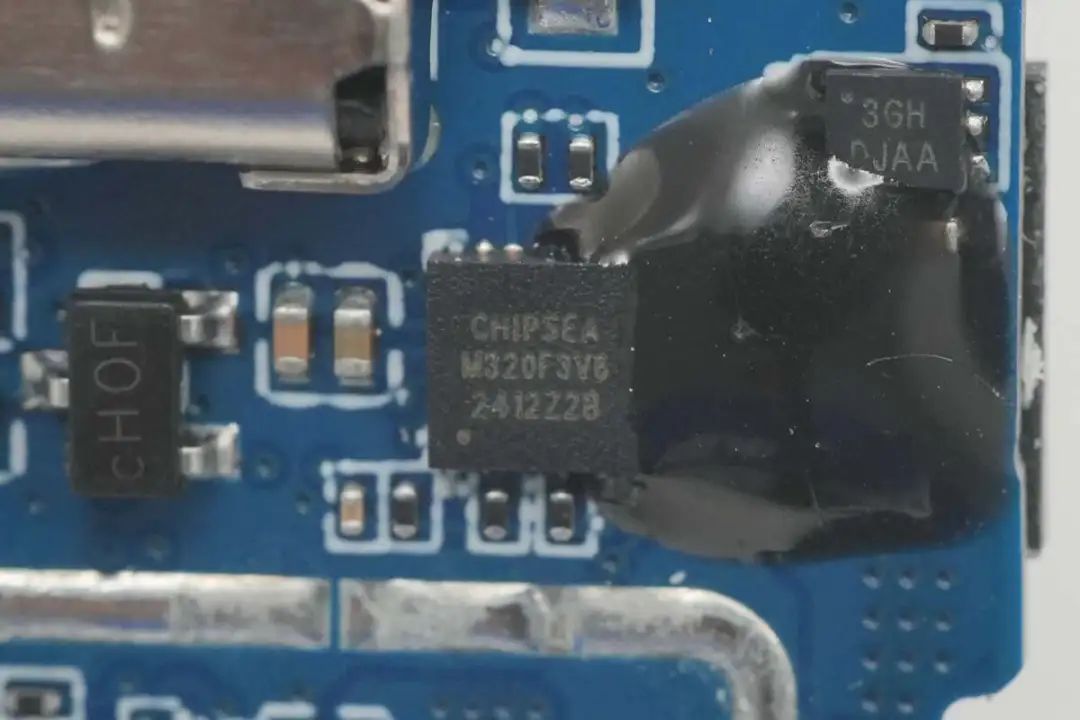

MCU来自CHIPSEA芯海科技，丝印M320F3V6，实际型号为CS8M320，内置8K×16位Flash与488字节SRAM，覆盖16至20引脚多款产品。该芯片提供标准通信接口（包括I2C和UART），配备12位ADC、CVC及定时器功能。采用QFN20封装。

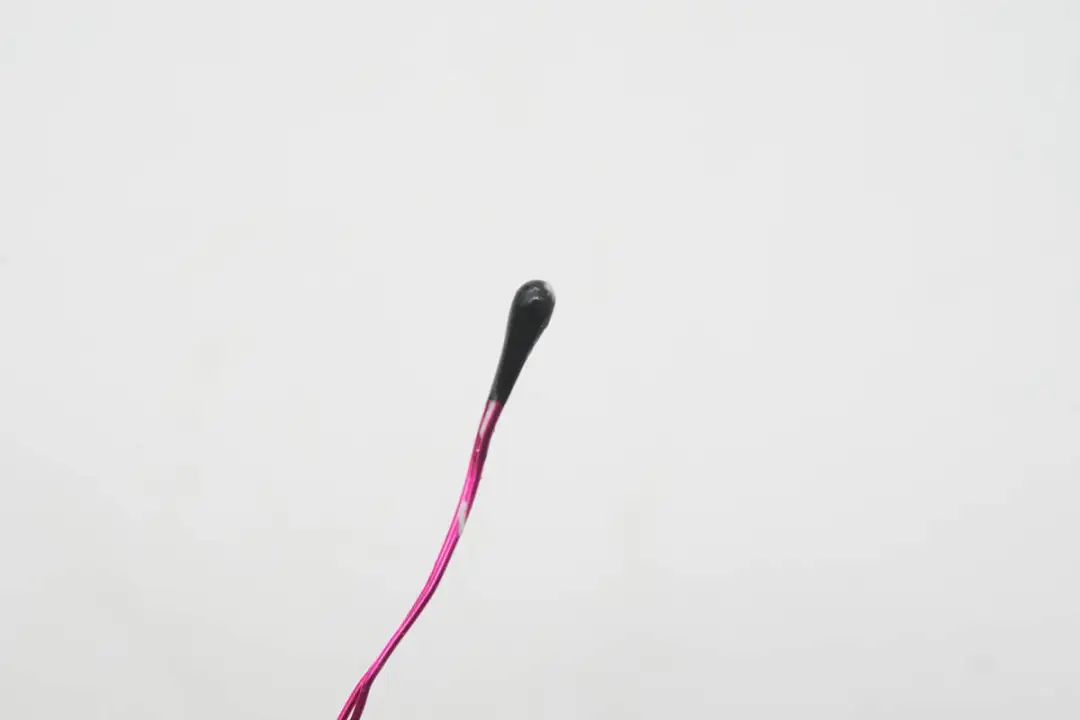

热敏电阻特写。

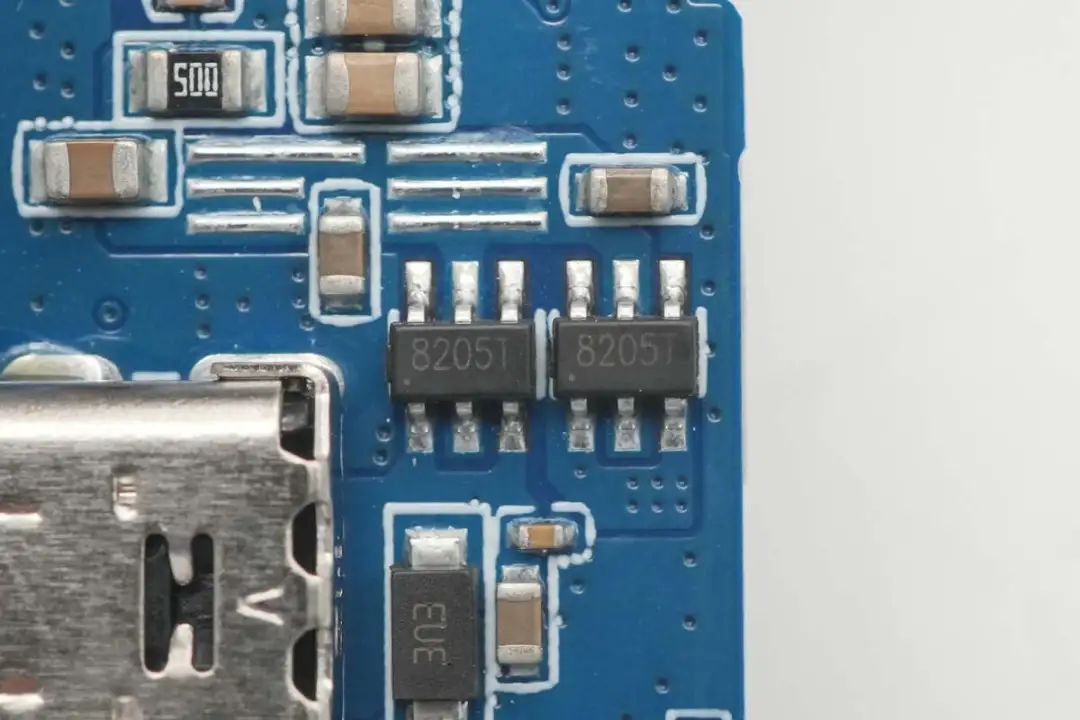

USB-C接口VBUS开关管采用两颗丝印8205T的MOS管，两颗对向串联防止倒灌。

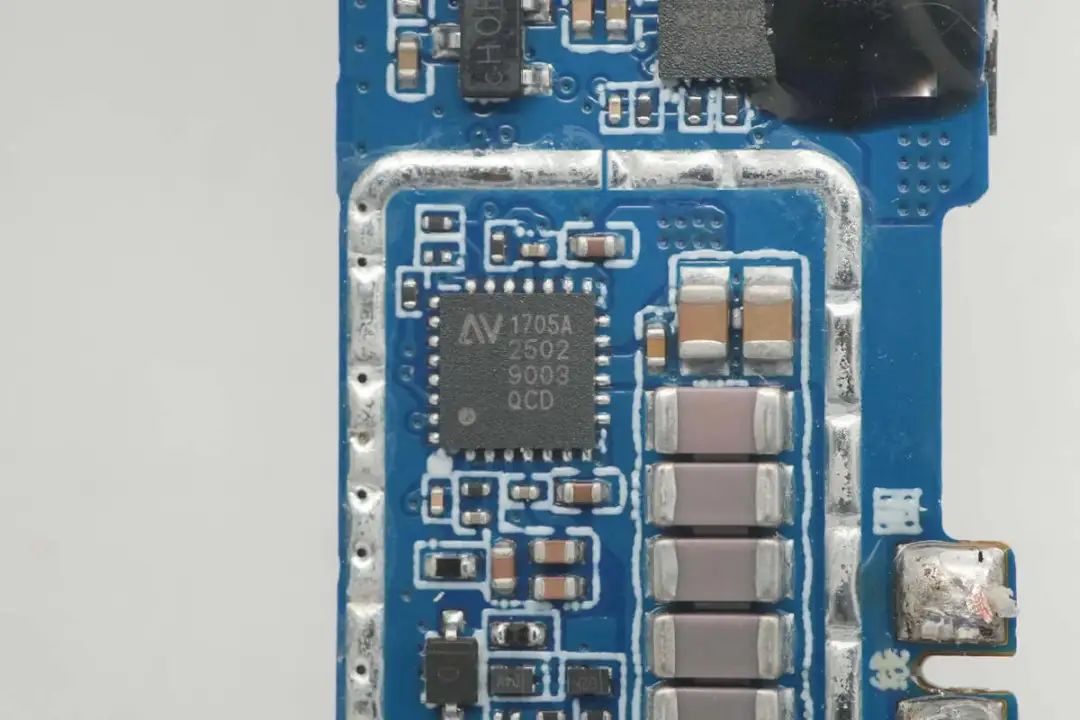

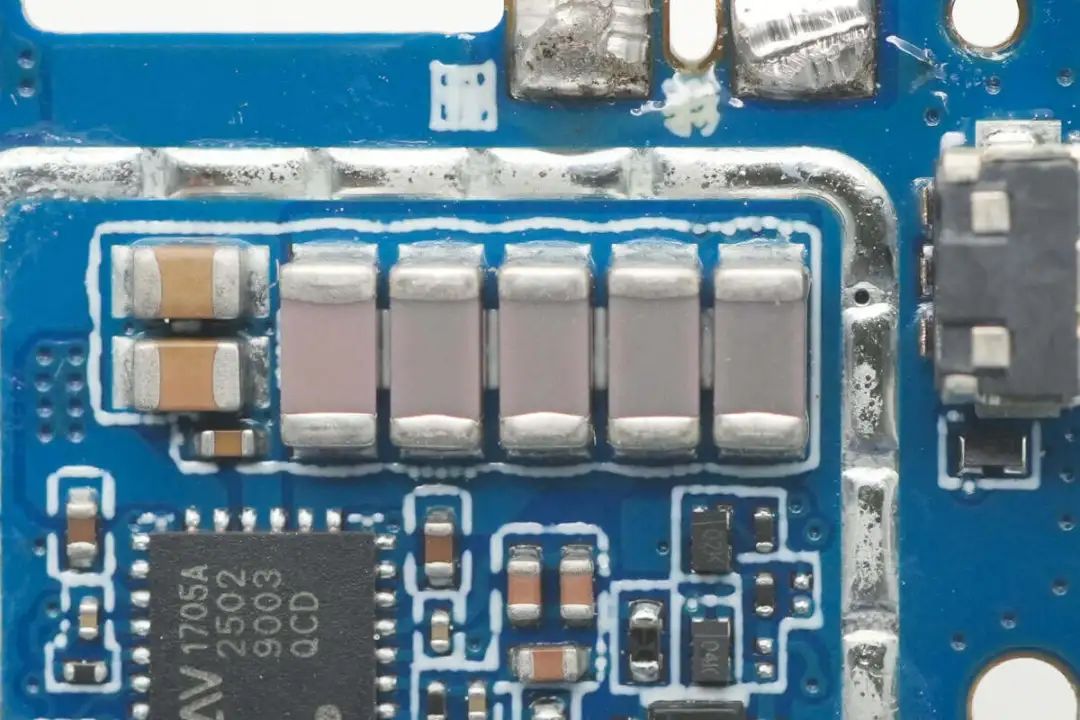

无线充电主控芯片来自伏达半导体，型号NU1705A，集成了适用于宽频率范围的全桥功率级架构和32位MCU内核。该电源系统集成了所有关键功能模块，包括高效功率场效应管、低电磁干扰的FET驱动器、自举电路、4.8V/1.8V集成LDO电源以及无损电流检测技术。
其专利电流检测电路可提供精确的电流读数，用于异物检测、功率测量、带内通信、Q值检测及数字解调功能。同时具备多重保护机制：输入欠压锁定、过压保护、过流保护、独创的Juggle Protection动态保护电路以及热关断保护，这些设计显著提升了整体系统解决方案的可靠性。采用4mm×4mm QFN封装。
NPO谐振电容特写。

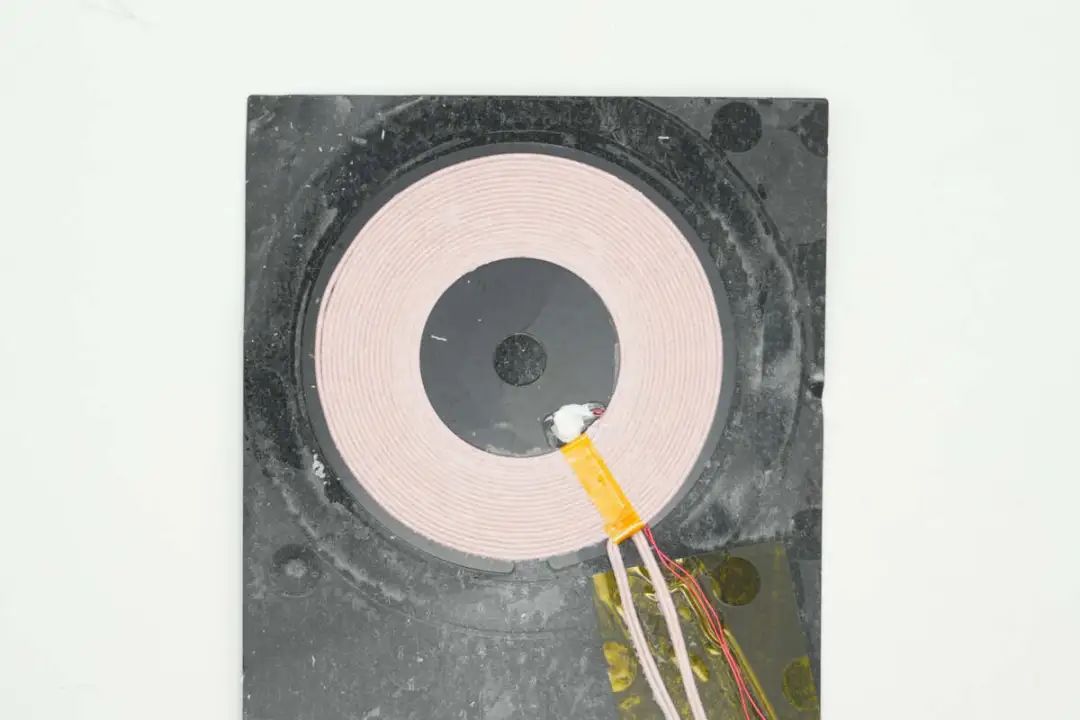

无线充电线圈特写。

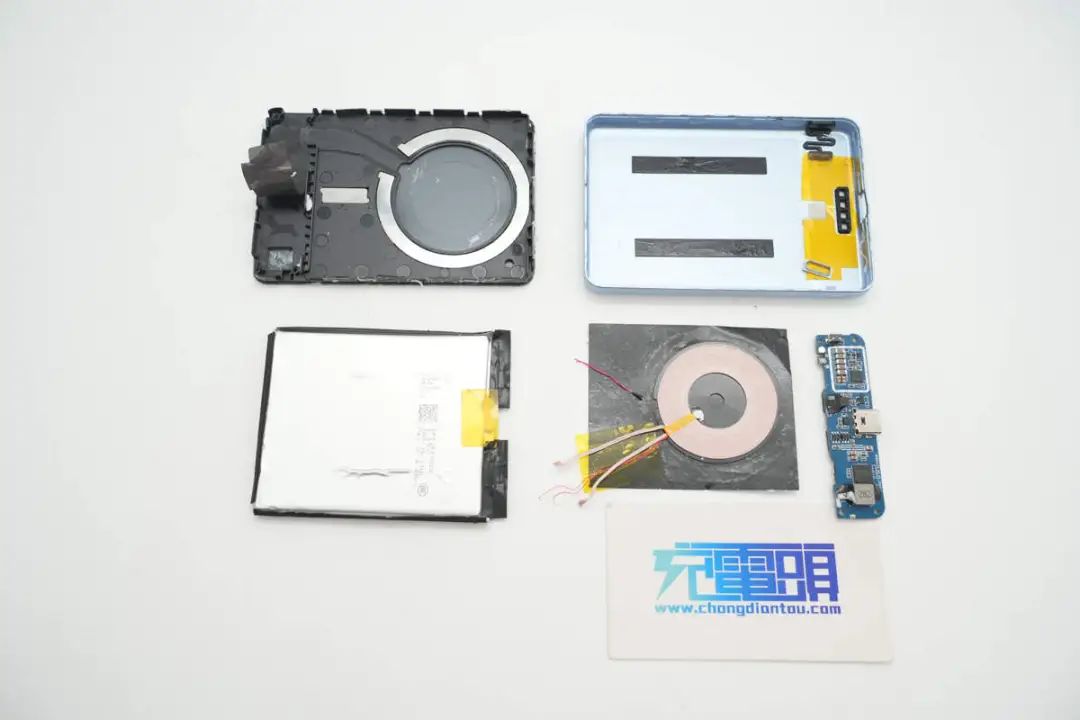

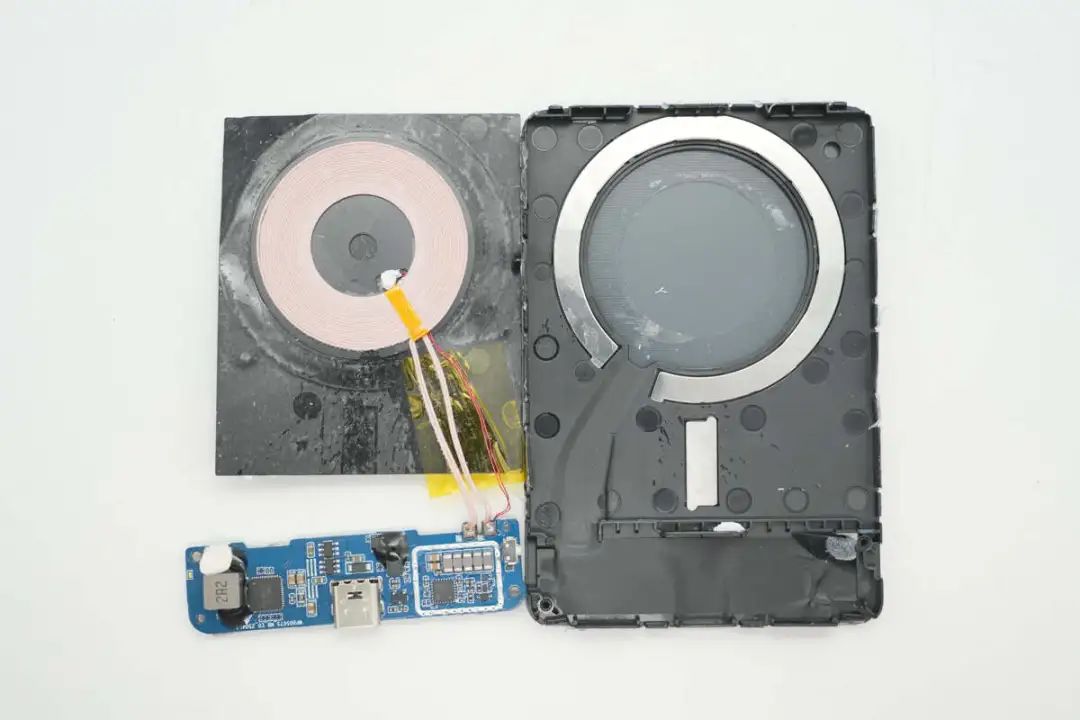

全部拆解一览，来张全家福。
充电头网拆解总结

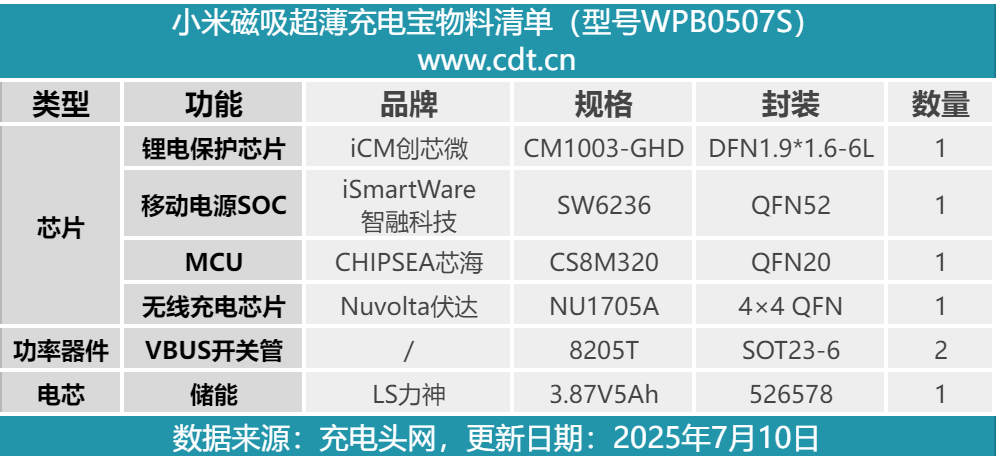

最后附上小米磁吸超薄充电宝核心器件清单，方便大家查阅。
小米这款磁吸超薄充电宝采用铝合金材质外壳，保证强度的同时质地更轻，加上喷砂工艺等细节处理，整体精美持握手感也好。同时小米还为产品设计了金、紫、蓝、黑四种配色，充分考虑了不同消费者的喜好需求。
此外充电宝支持有线、无线充电也是一大卖点，支持20W PD快充输入以及小米私有22.5W快充输出，以及最高15W的无线充电，满足小米、苹果等品牌手机用户日常使用需求，充电方式也能根据场景灵活切换，实用性好。
充电头网通过拆解了解到，充电宝采用的是力神电芯，并且通过了国家3C强制认证，还配备有创芯微锂电保护方案以及双热敏电阻进行温度监控，实现每分钟约12000次测温，确保充电过程中过充、过放、过温等问题得到有效防止。
移动电源SOC方案采用智融科技SW6236，高集成度使得仅需要一颗即可实现USB-C接口的充放电功能设计，并保证产品良好的兼容性。另外还采用伏达半导体高集成无线充电芯片NU1705A实现无线充电功能。此外为PCB板配备导热垫以及石墨散热贴纸帮助散热，电芯贴双面胶加固。
