前言
5月13日，DJI大疆发布了最新一代消费级旗舰无人机Mavic 4 Pro，相较上一代产品，其在影像、飞行、智能操控等方面均有显著提升，尤其适合对画质和功能有极高要求的专业用户。
大疆Mavic 4 Pro的6654mAh电池能提供51分钟的续航，同时还配备了一款功率高达240W的氮化镓桌面充电器，配合并充充电管家可同时为三块智能飞行电池并行充电，极大缩短充电时间，做到休息时间即可将电池电量充满，满足后续行程使用需求，大大提升用户户外航拍体验。
此外这款桌面充电器还配置有USB-C接口，并且兼容UFCS、PD3.1、PPS等快充协议，提供最高140W快充。这一设计使得其还能给其他支持PD协议的设备进行快充，出门无需额外带充电器，降低用户的携带成本。下面我们就一起来看看这款电源的具体设计。
大疆240W氮化镓桌面充电器开箱
包装盒正面印有DJI品牌、产品名称以及外观。
背面印有多语言名称产品以及详细的参数、商家信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。

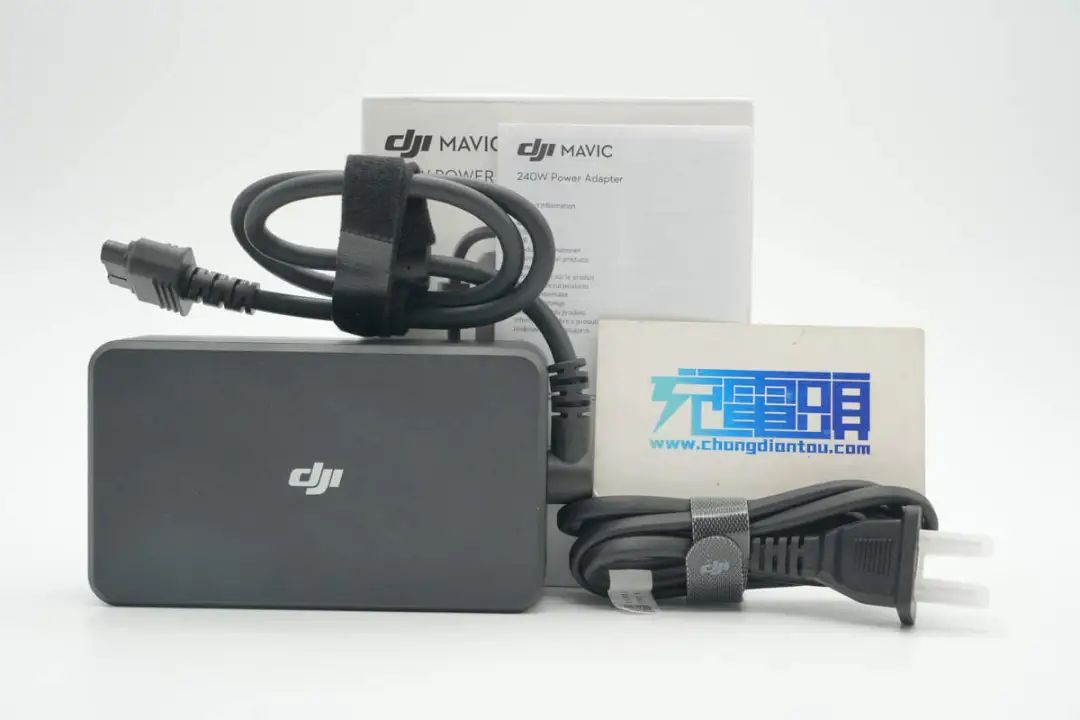

包装内含大疆240W氮化镓桌面充电器、电源线以及说明书。

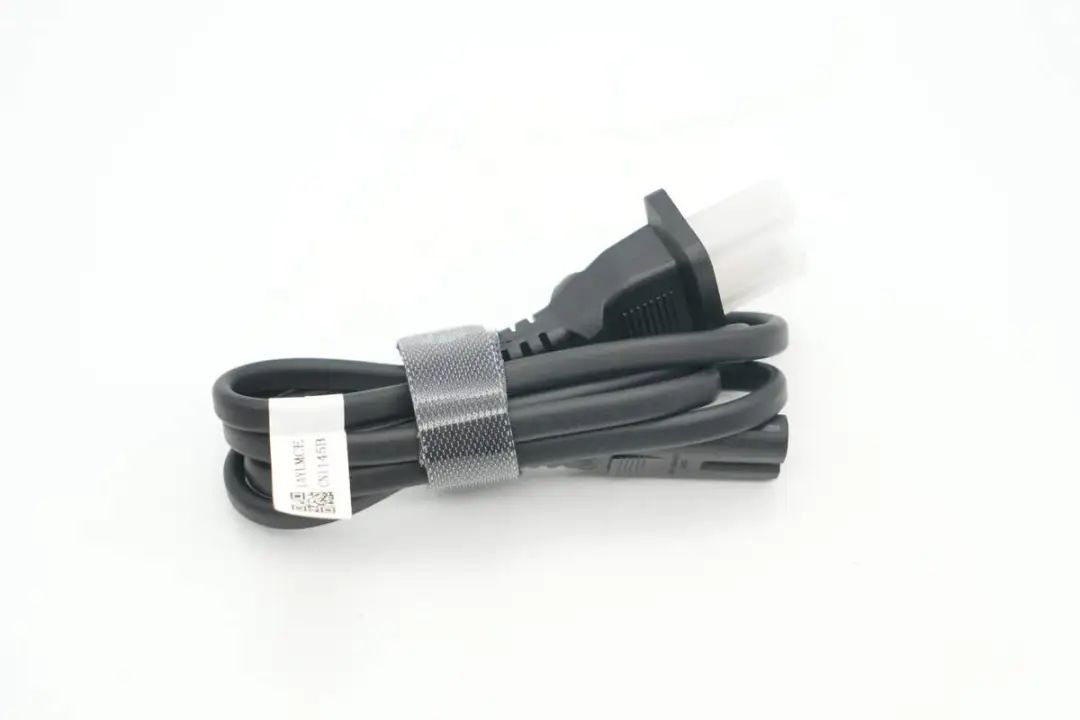

电源线使用魔术扎带捆扎，插头插脚外套塑料保护壳。

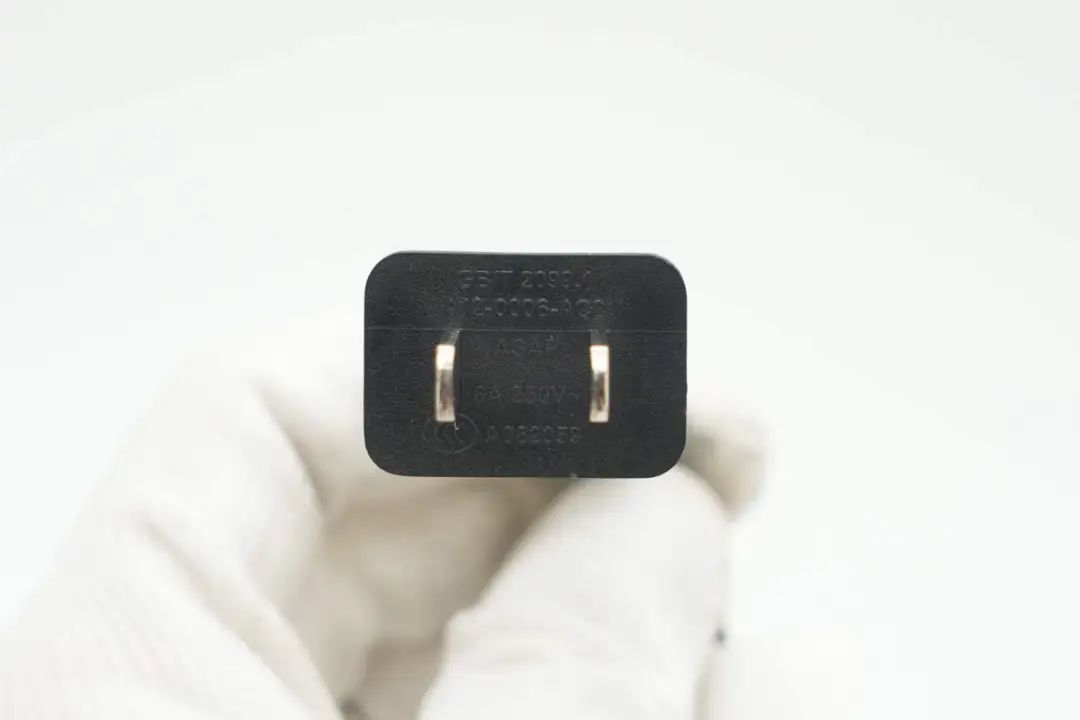

电源线规格为6A 250V，通过了CCC认证。

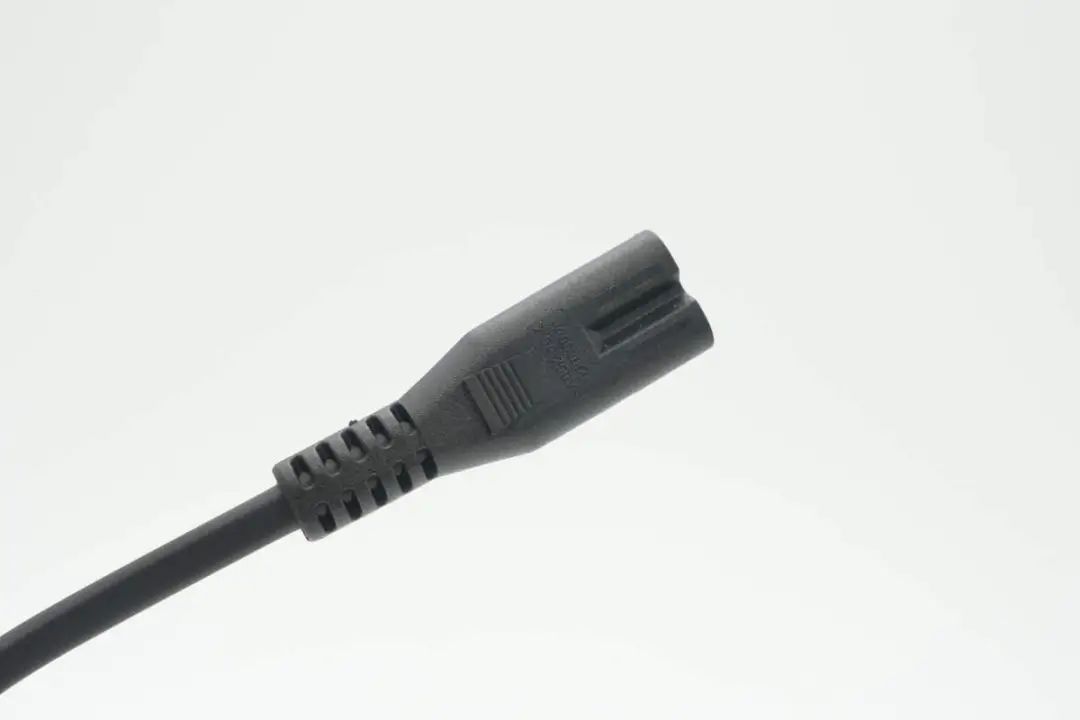

线缆另一端采用8字插头，正背面设计凸起方便用户插拔。

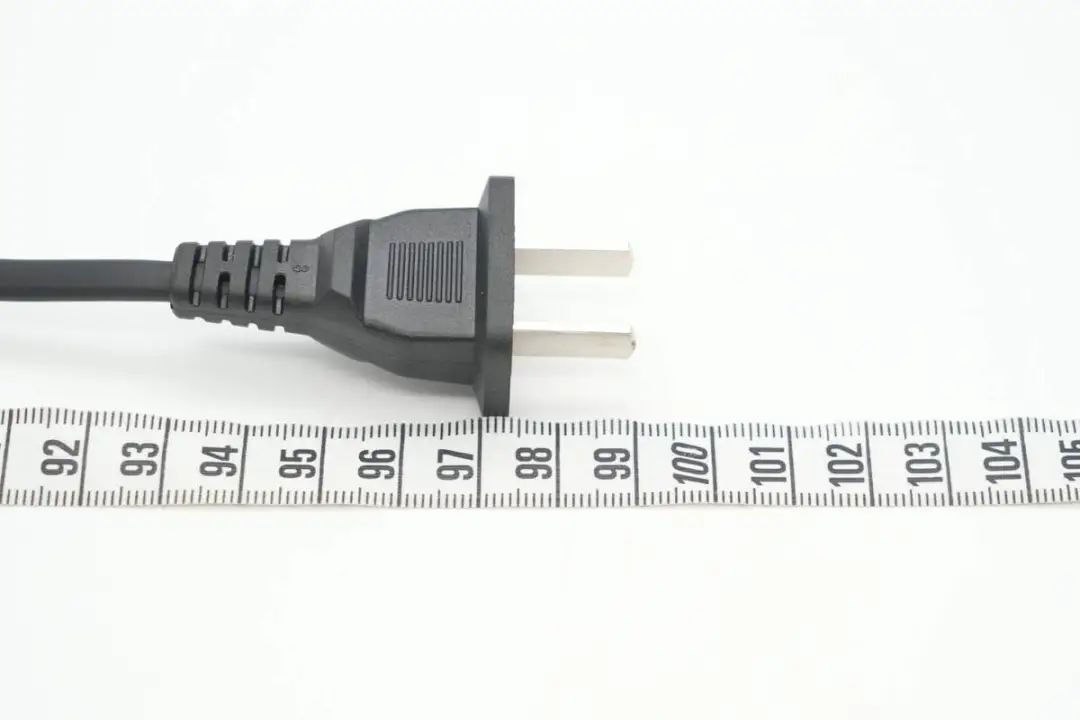

测得电源线长度为99cm。

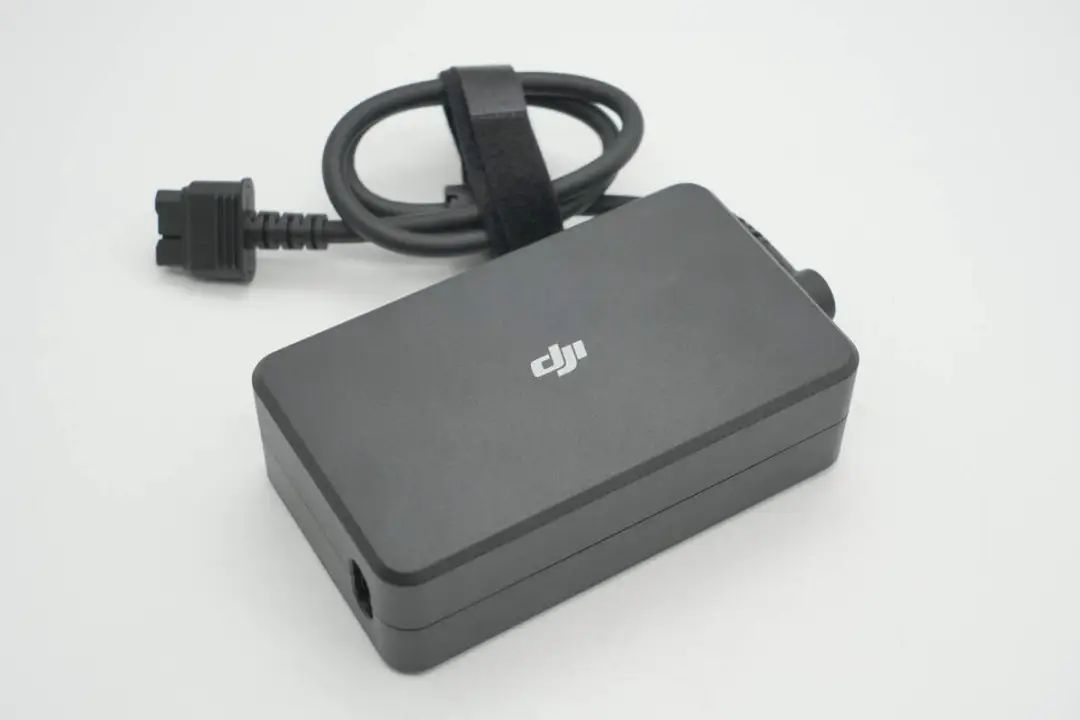

大疆240W氮化镓桌面充电器为经典规整长方体造型，采用PC阻燃材质塑料外壳，边缘倒角设计，表面磨砂工艺处理抗指纹，整体设计风格简约。

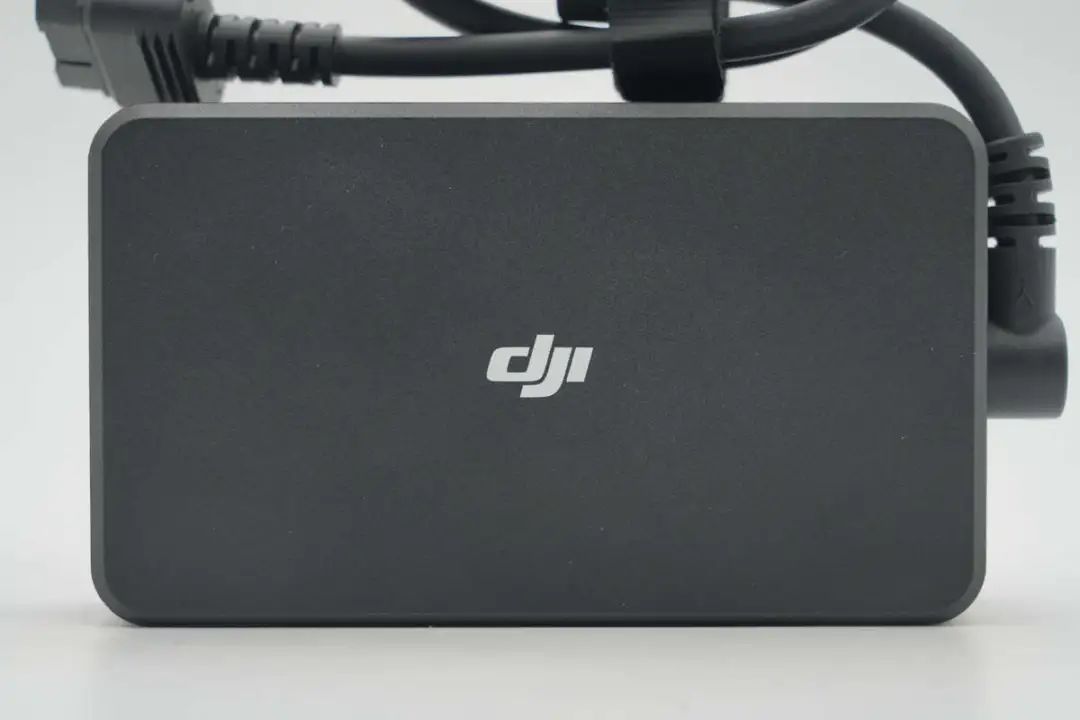

机身顶面中心设计有大疆品牌logo。
底部中心贴有桌面充电器的铭牌，四端凸起设计避免信息磨损。

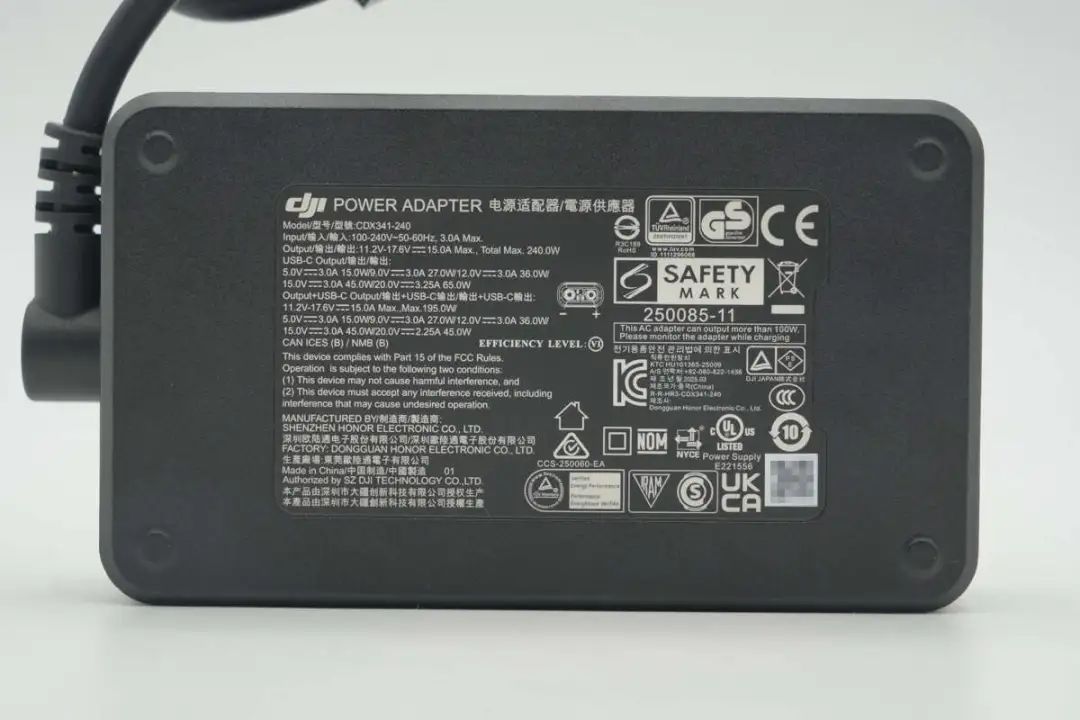

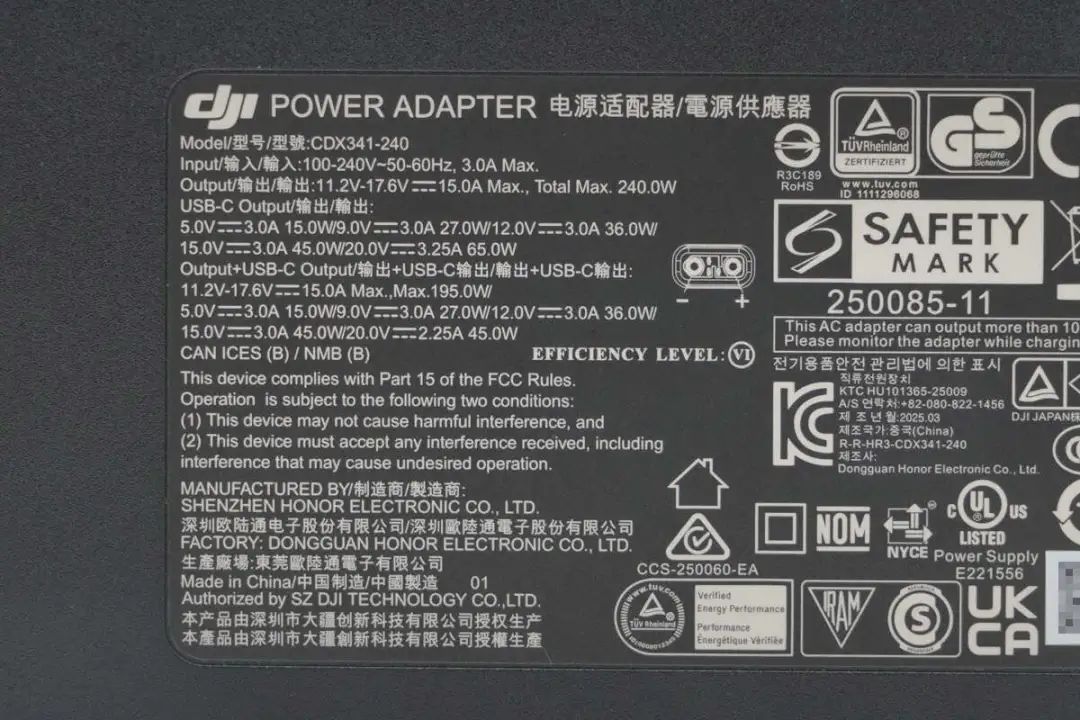

产品铭牌特写
型号：CDX341-240
输入：100-240V~50-60Hz 3.0A Max
Output输出：11.2-17.6V15A Max., Total Max. 240W
USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W
Output+USB-C同时输出：
Output输出：11.2-17.6V15A Max., Max. 195W
USB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 65W
制造商：深圳欧陆通电子股份有限公司
生产厂：东莞欧陆通电子有限公司
产品通过了CCC、CE、PSE、GS、KC、NOM、NYCE、UL、UKCA认证。

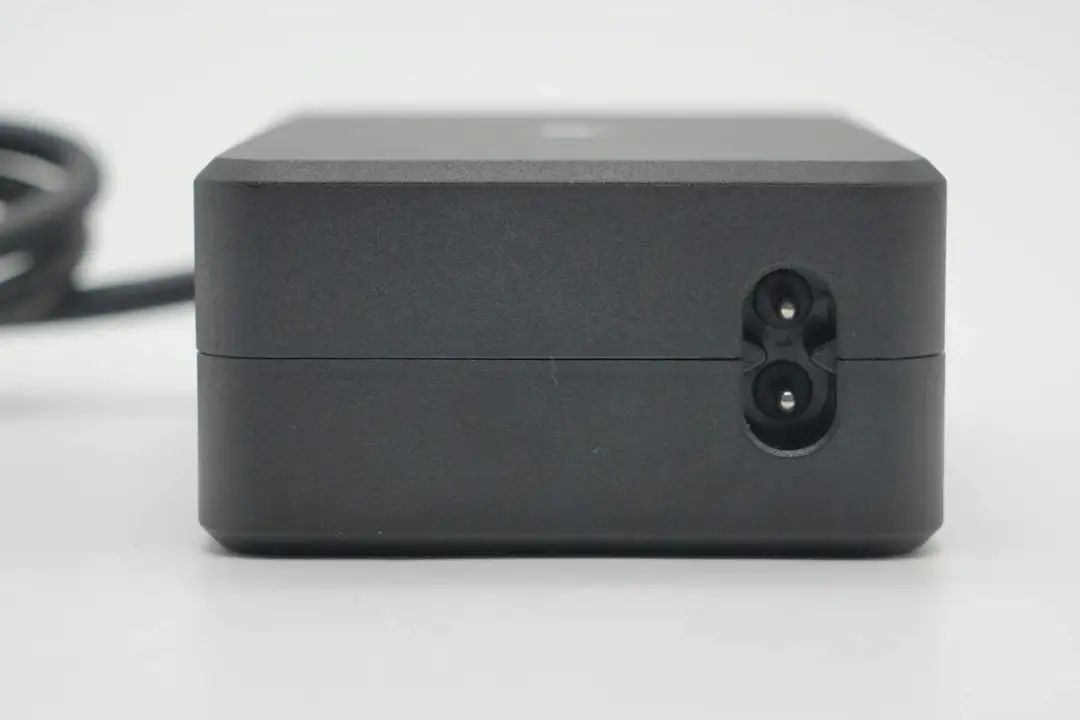

机身输入端采用8字供电接口。

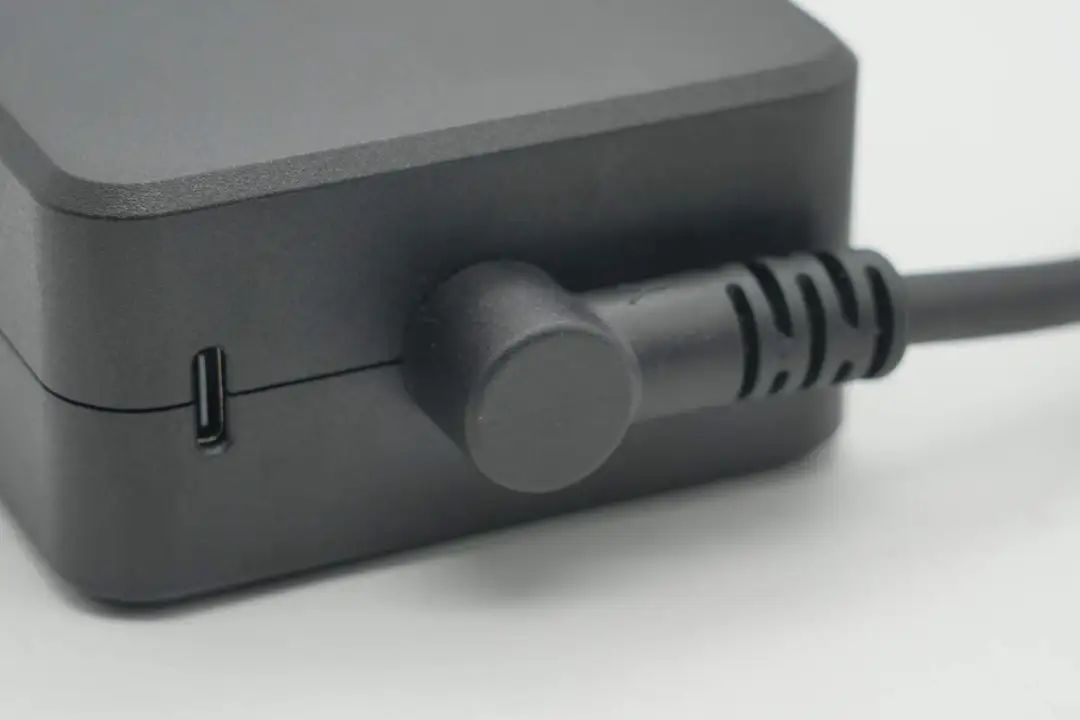

另一端输出线缆弯头设计，并做了加强保护抗弯折设计。

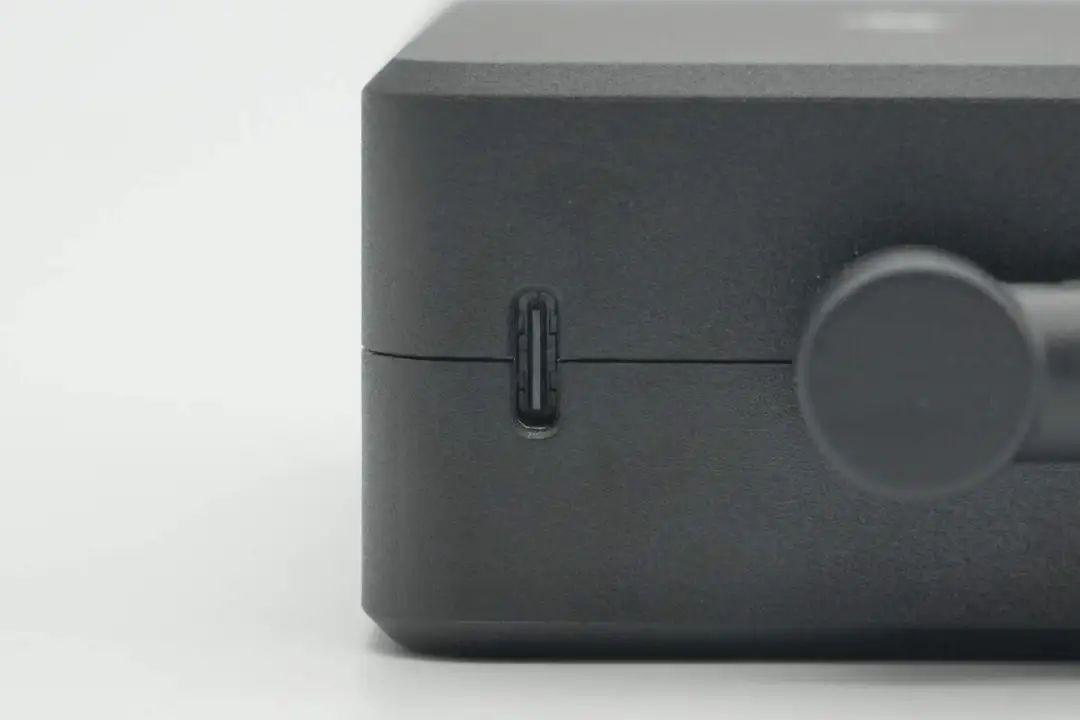

端部一侧配置单USB-C接口。

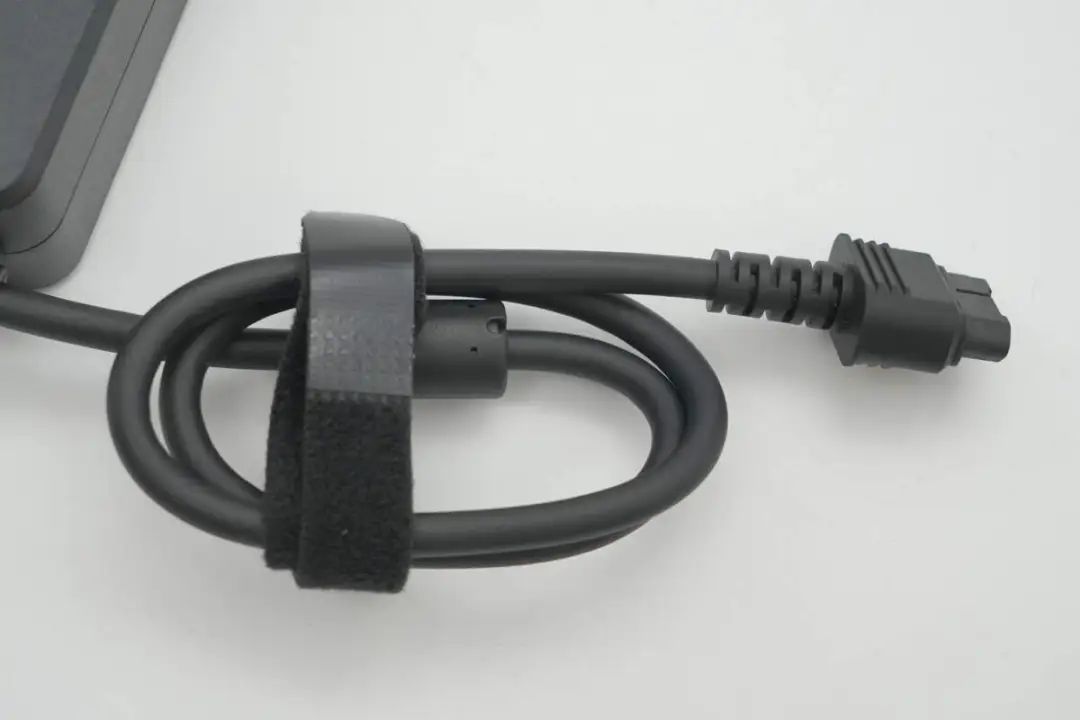

输出线缆使用魔术扎带捆扎，线身上设计有抗干扰磁环。

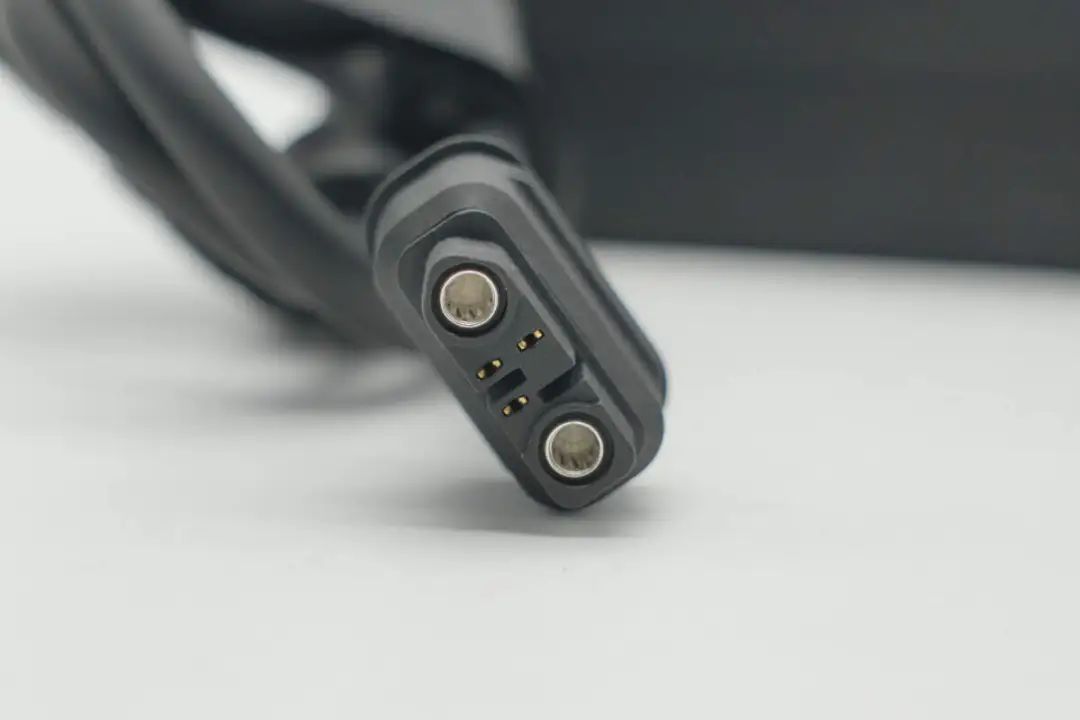

输出线缆Mini SDC端子特写，做了防反插设计，方便用户使用。

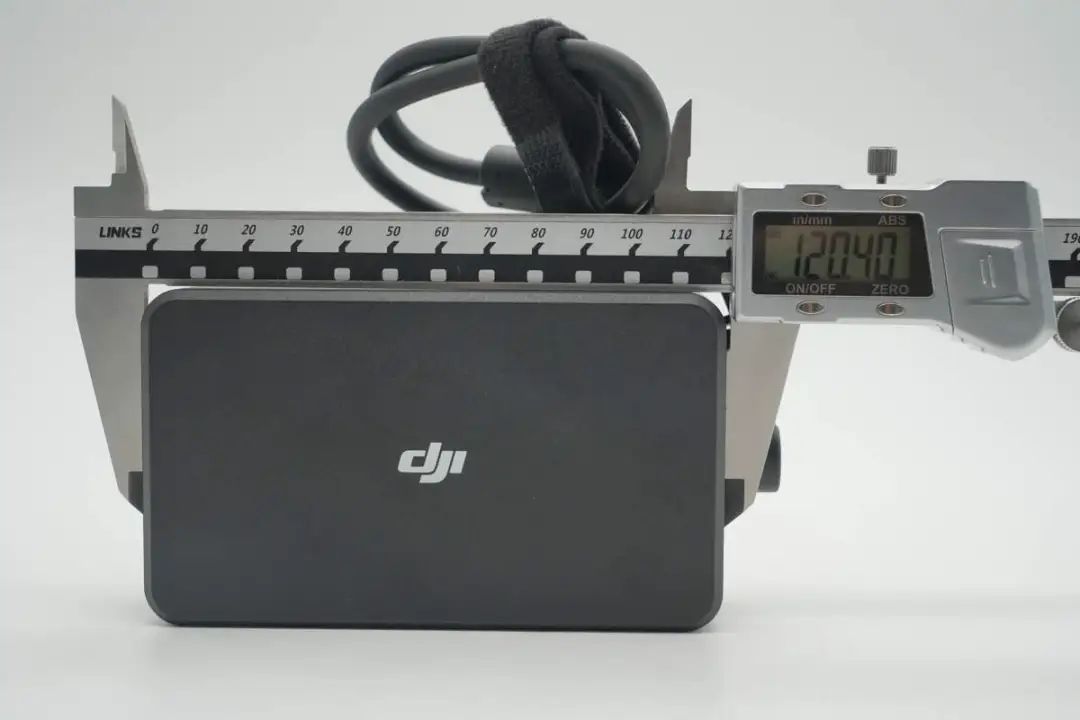

实测大疆240W氮化镓桌面充电器机身长度为120.4mm。

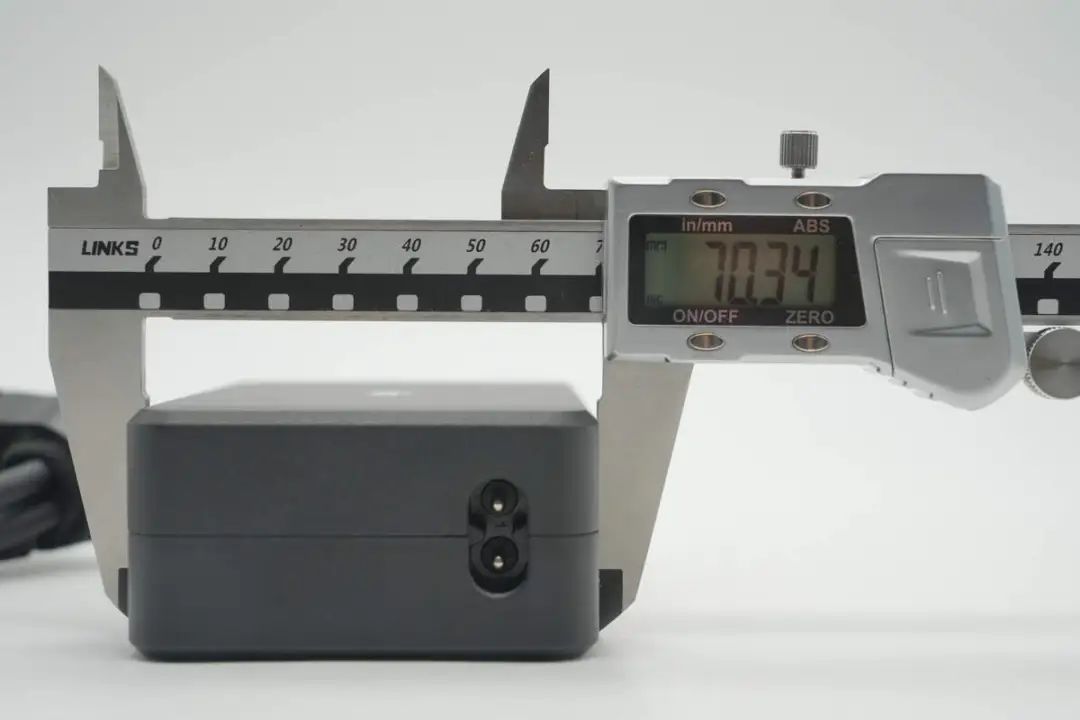

宽度为70.34mm。

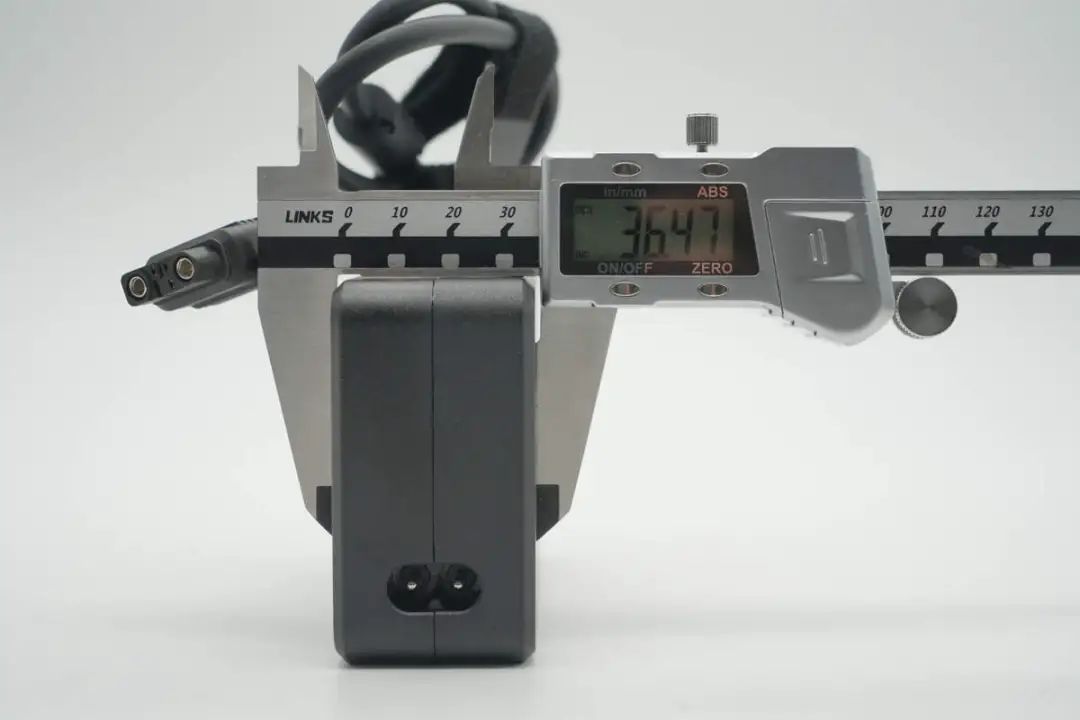

厚度为36.47mm。

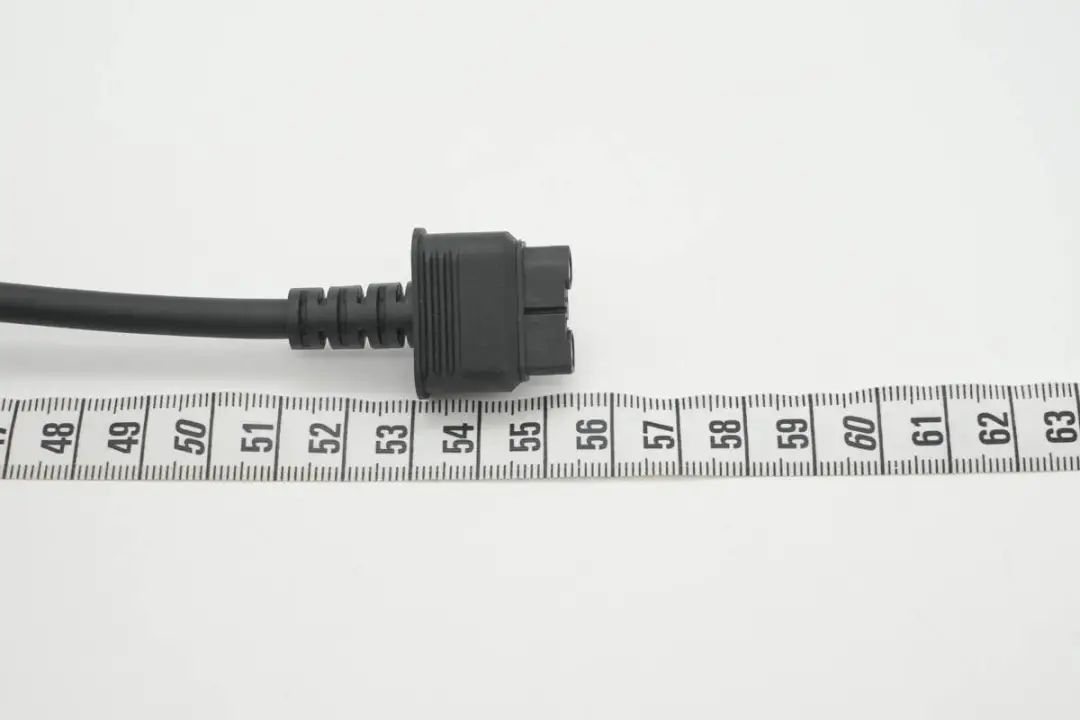

输出线缆长度约为55.5cm。

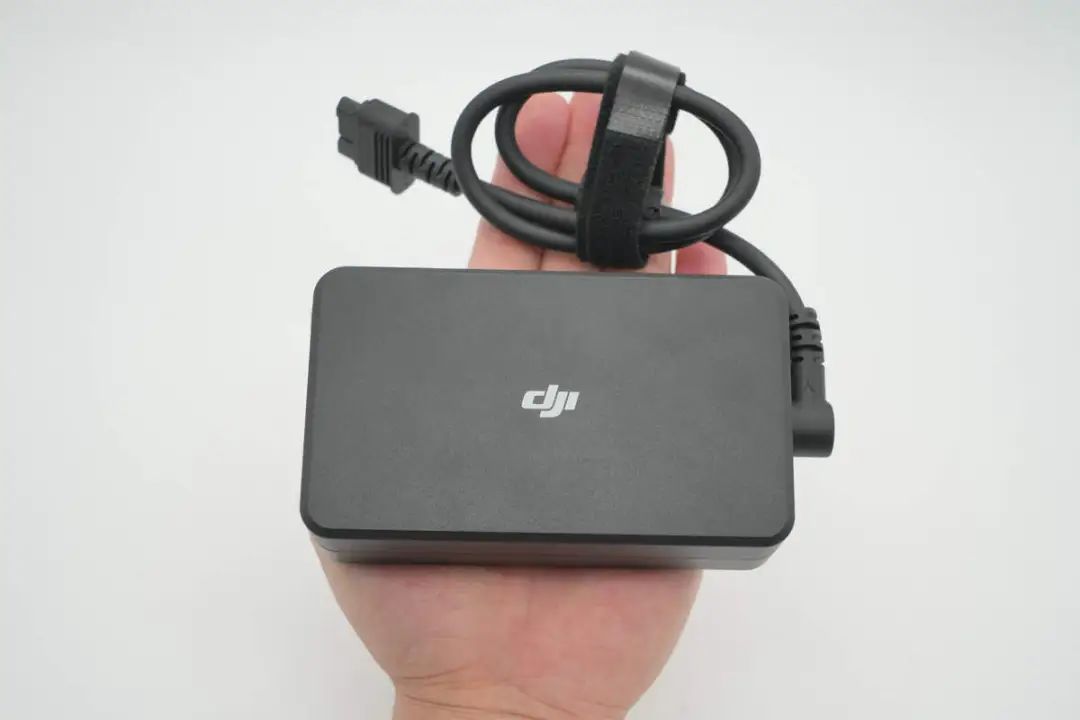

桌面充电器拿在手上的大小直观感受。

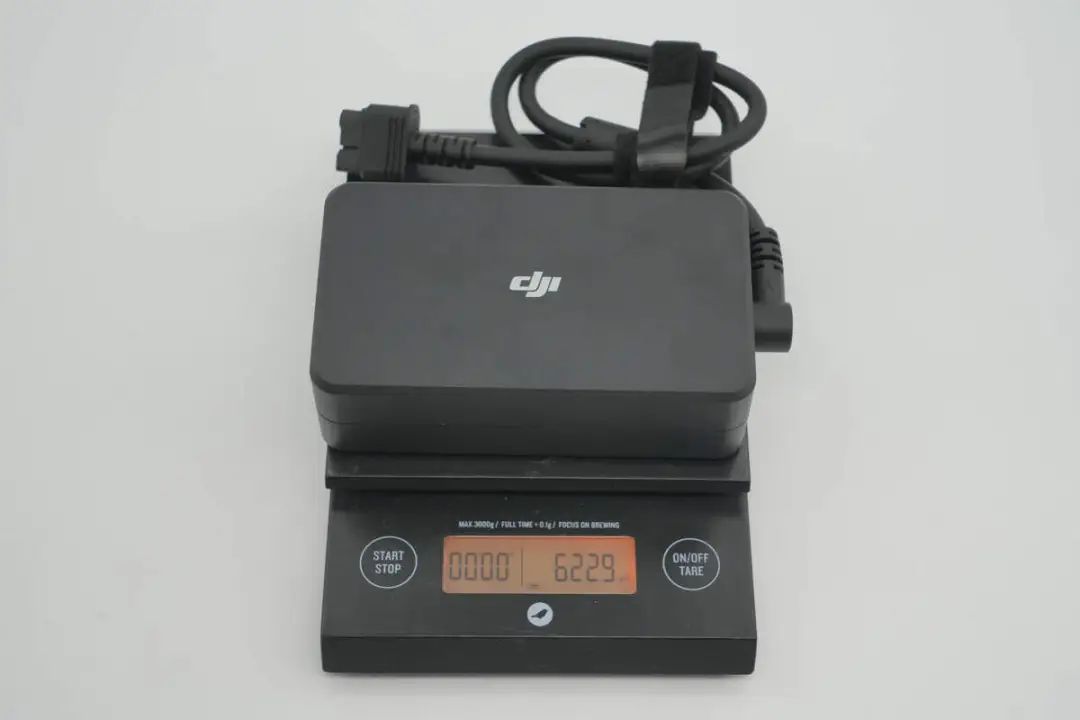

另外测得产品重量约为623g。

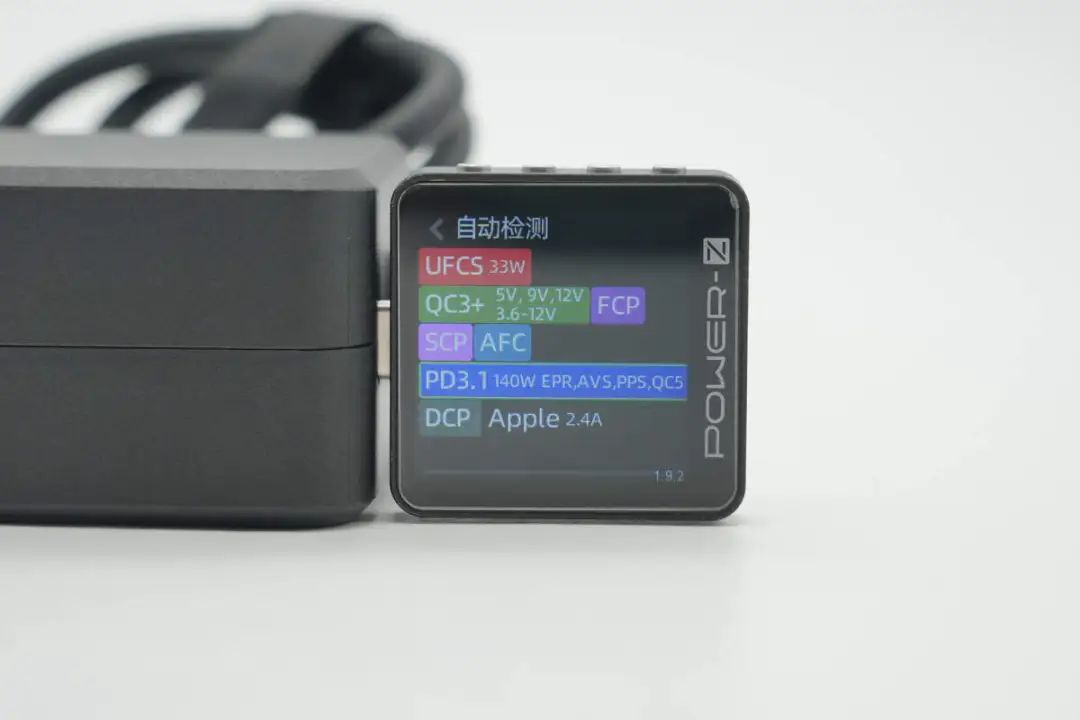

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、QC3+/5、FCP、SCP、AFC、PD3.1、PPS、DCP、Apple 2.4A充电协议。

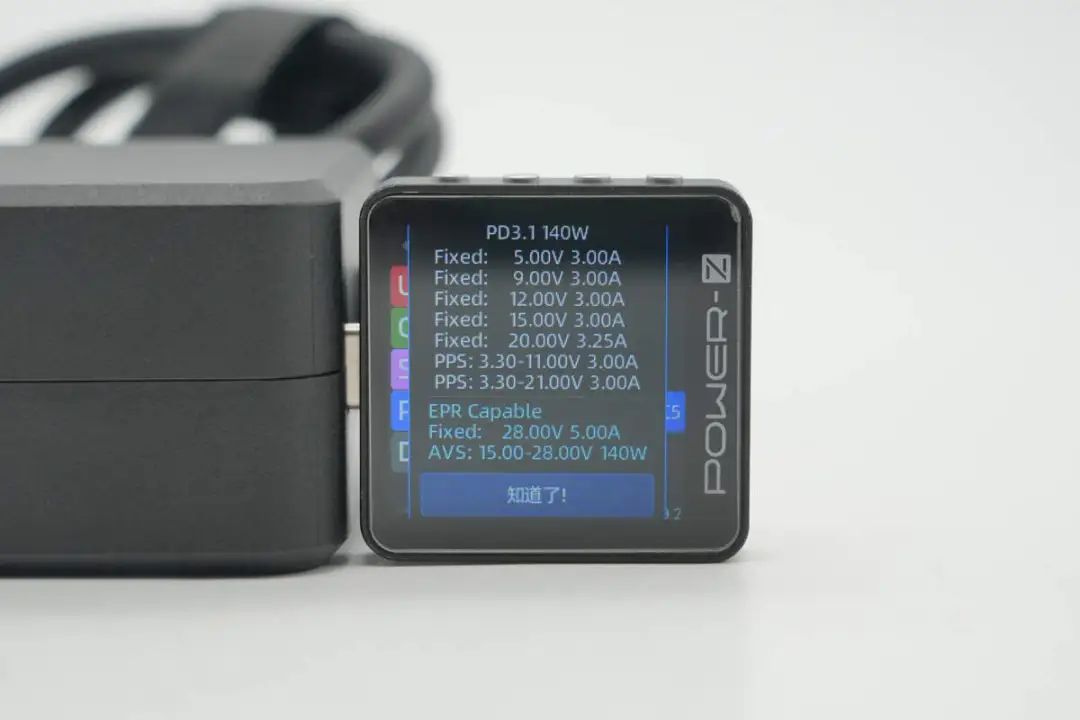

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A、28V5A六组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位和15-28V 140W AVS电压档位。

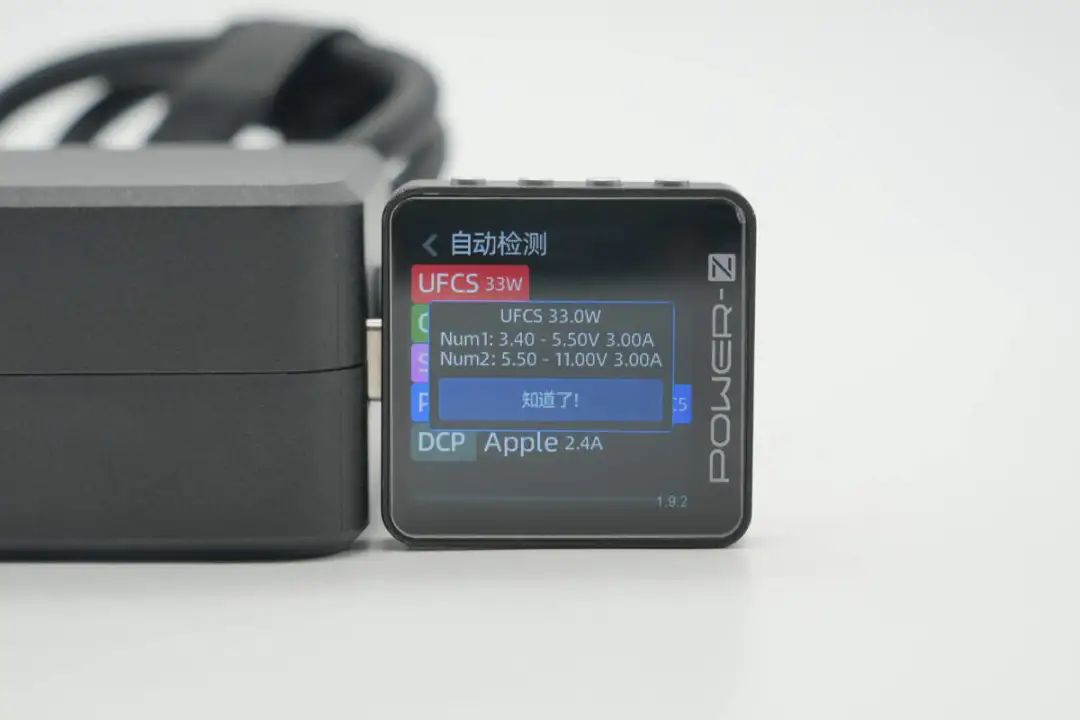

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A两组电压档位。
大疆240W氮化镓桌面充电器拆解

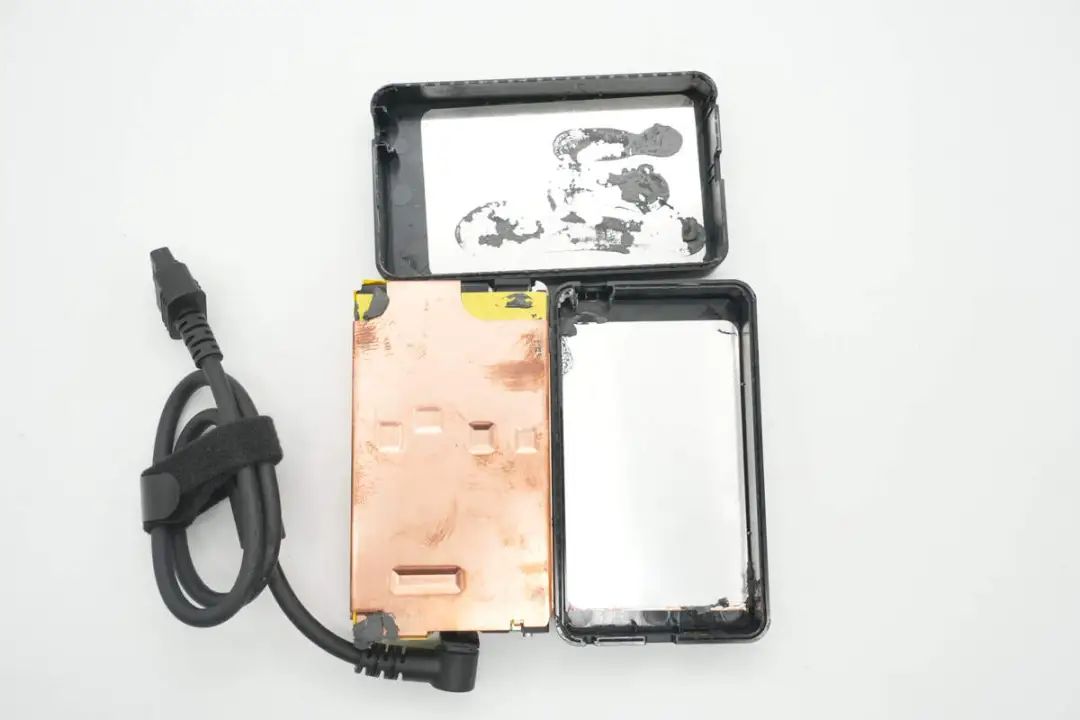

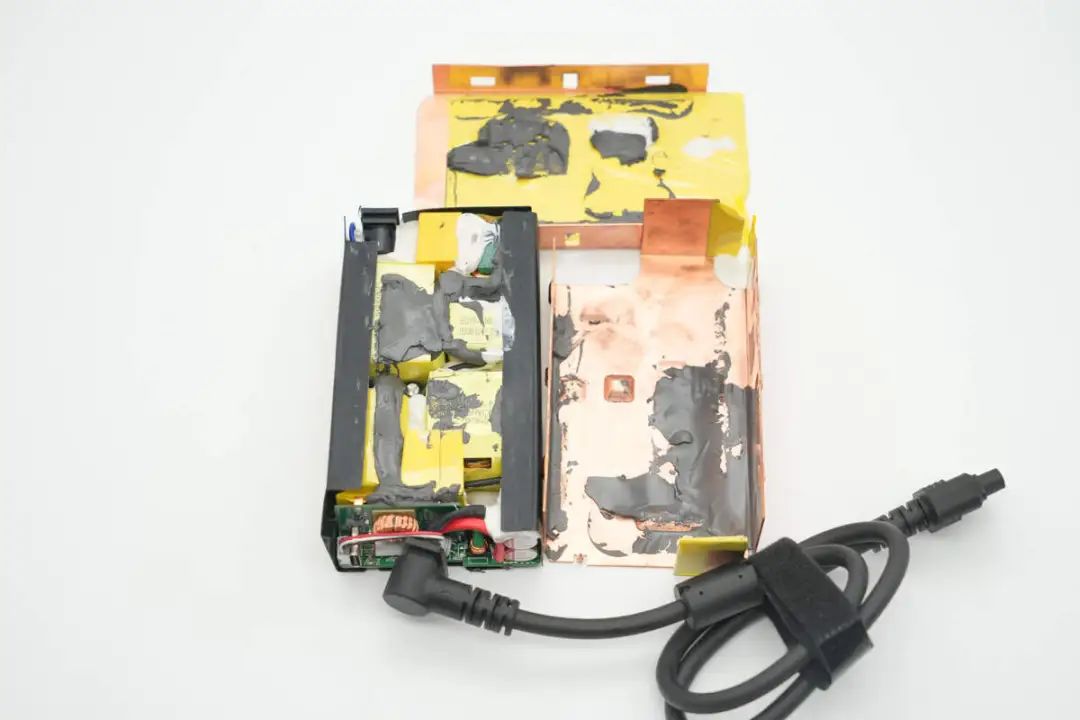

将大疆240W氮化镓桌面充电器机身外壳拆开，壳体采用超声波焊接封装。

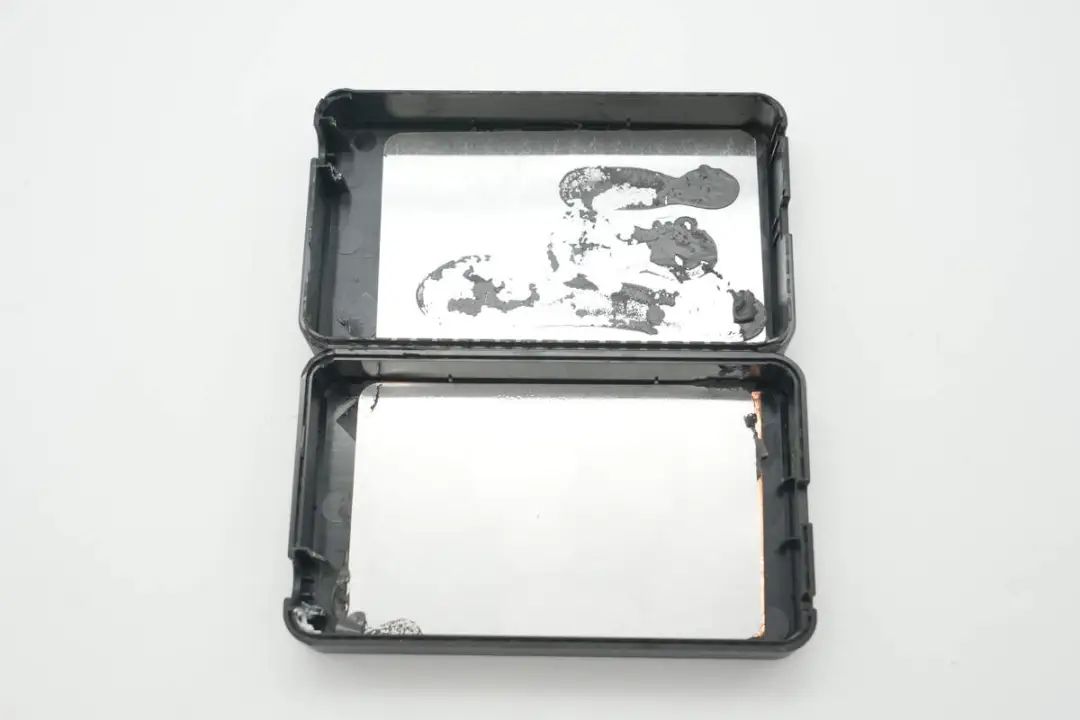

两部分外壳上均设有金属散热板，并且打胶更好导热。

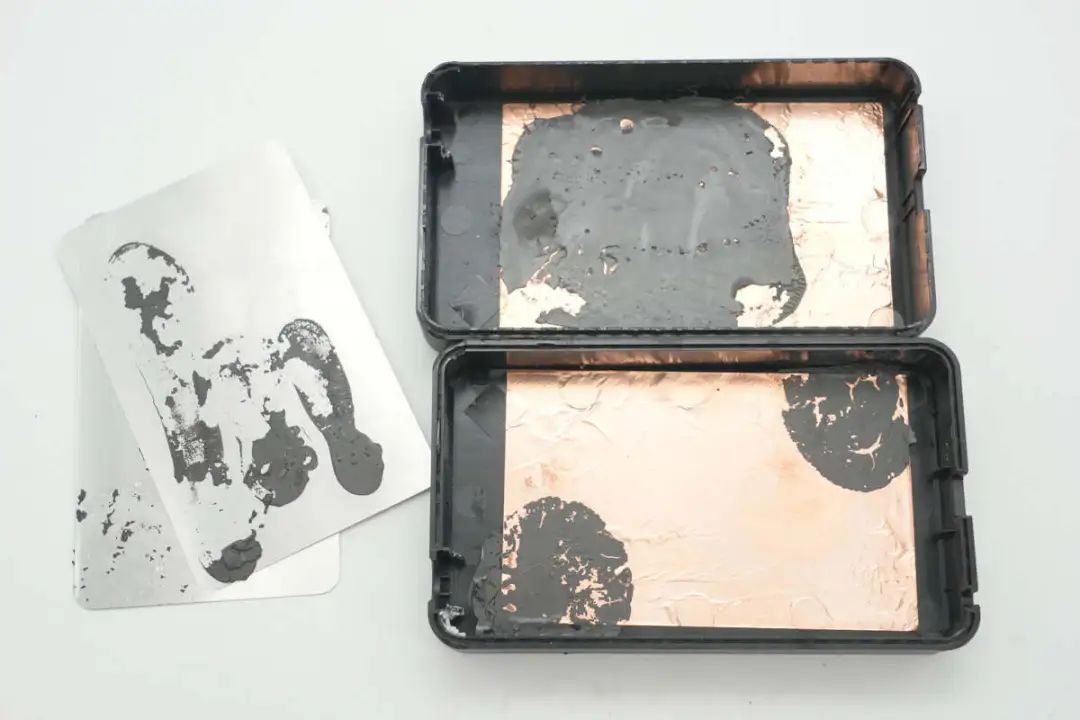

此外壳体上还贴有散热铜箔，散热板和铜箔间也打胶处理。

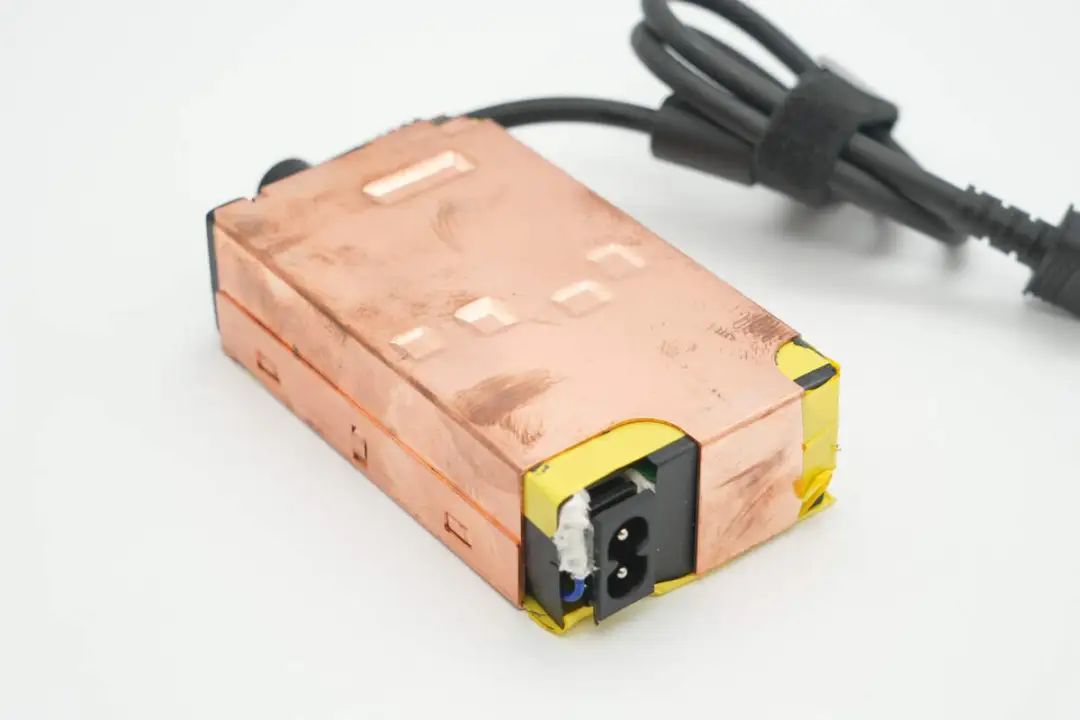

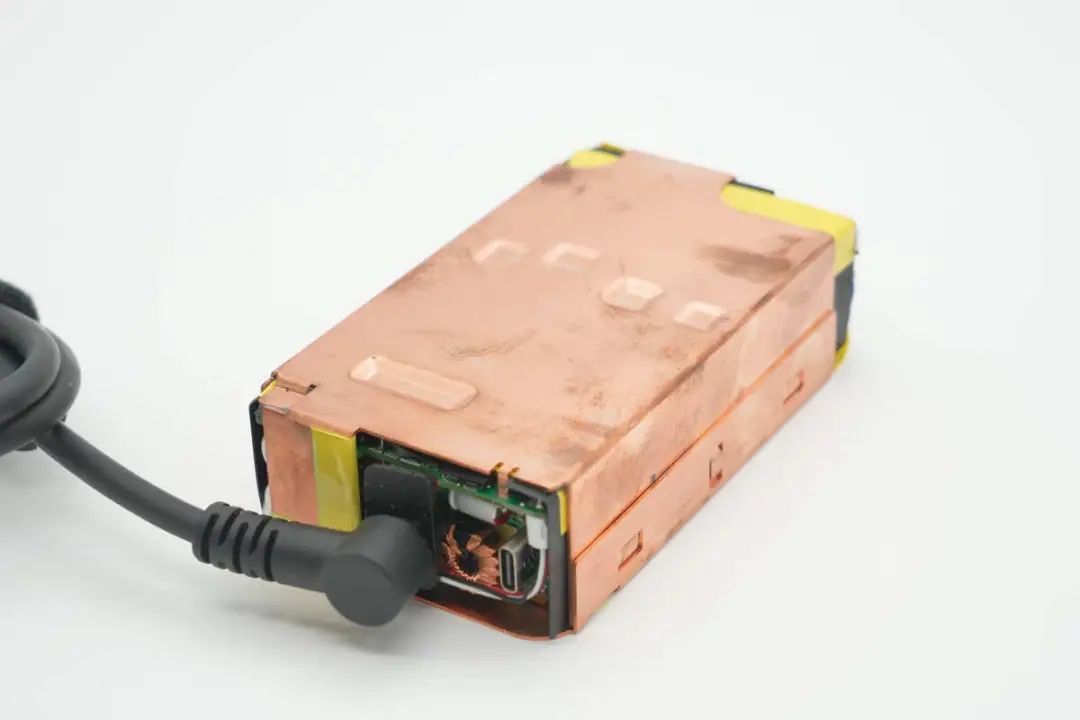

整个PCBA模块还覆盖铜散热片，三重散热设计，相当舍得下成本。

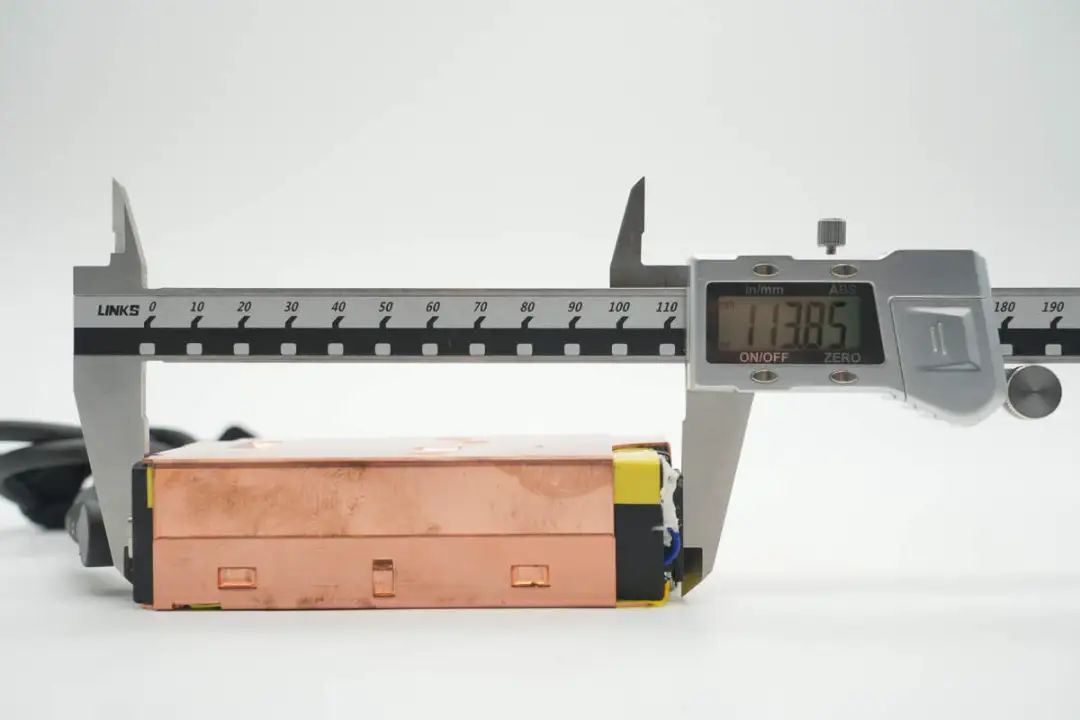

实测PCBA模块长度为113.85mm。

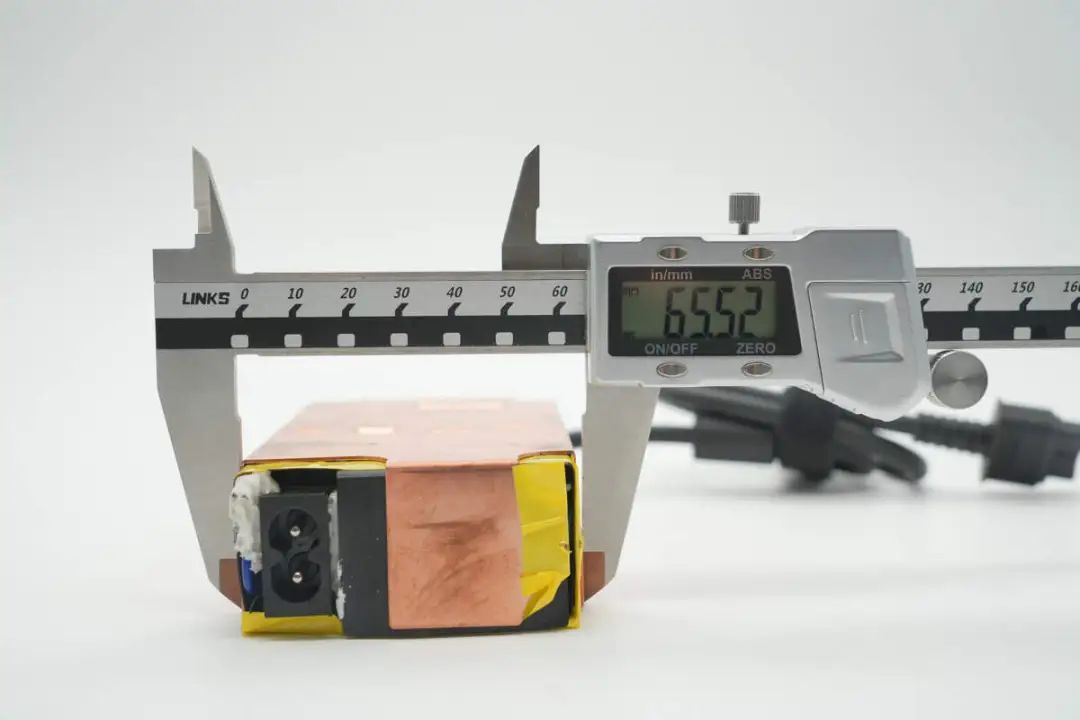

宽度为65.52mm。

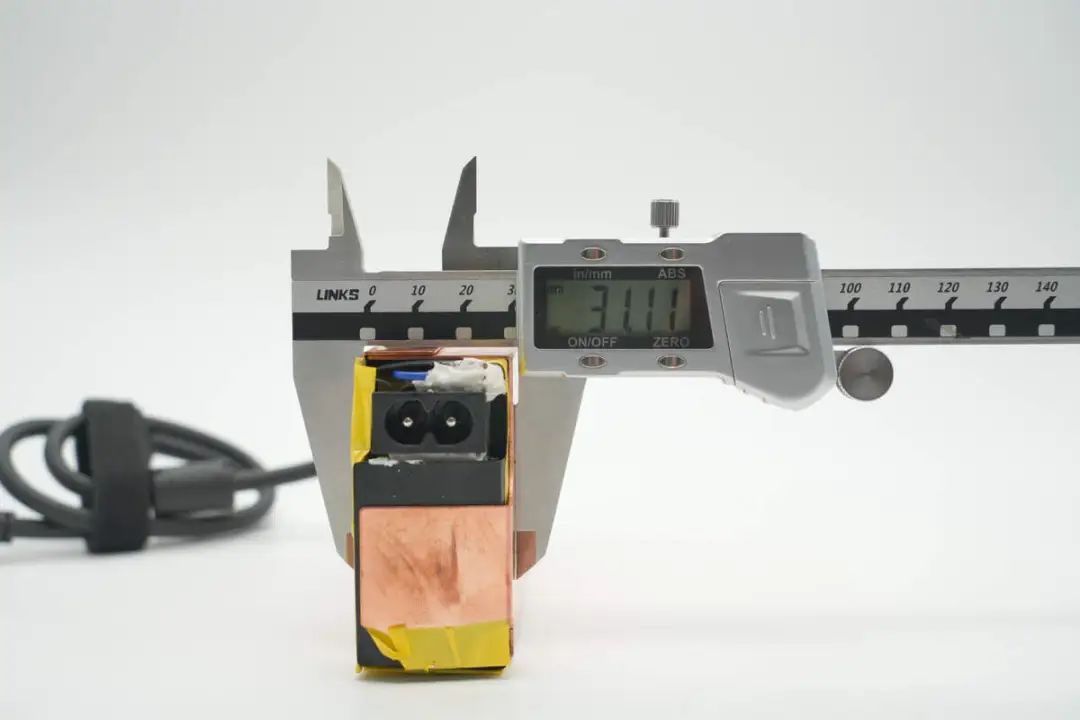

厚度为31.11mm。
铜散热片两侧为卡扣结构固定，此外还和PCBA模块锡焊连接。
拆下散热片，内侧粘贴绝缘胶带，此外填充导热胶更好传递热量进行散热。

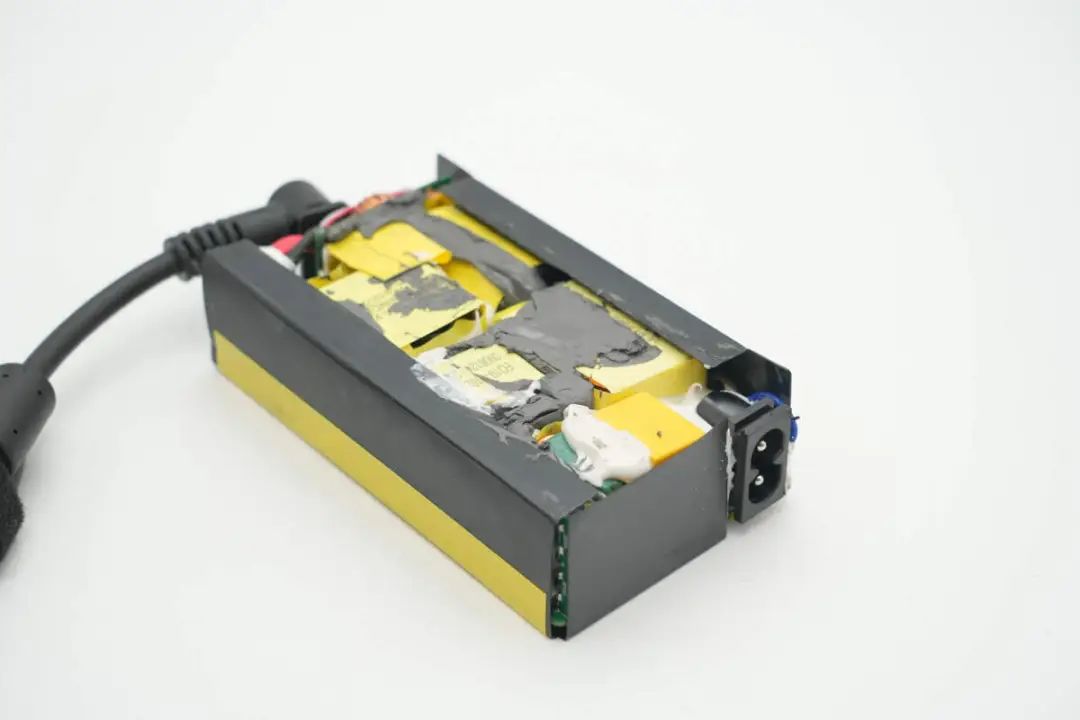

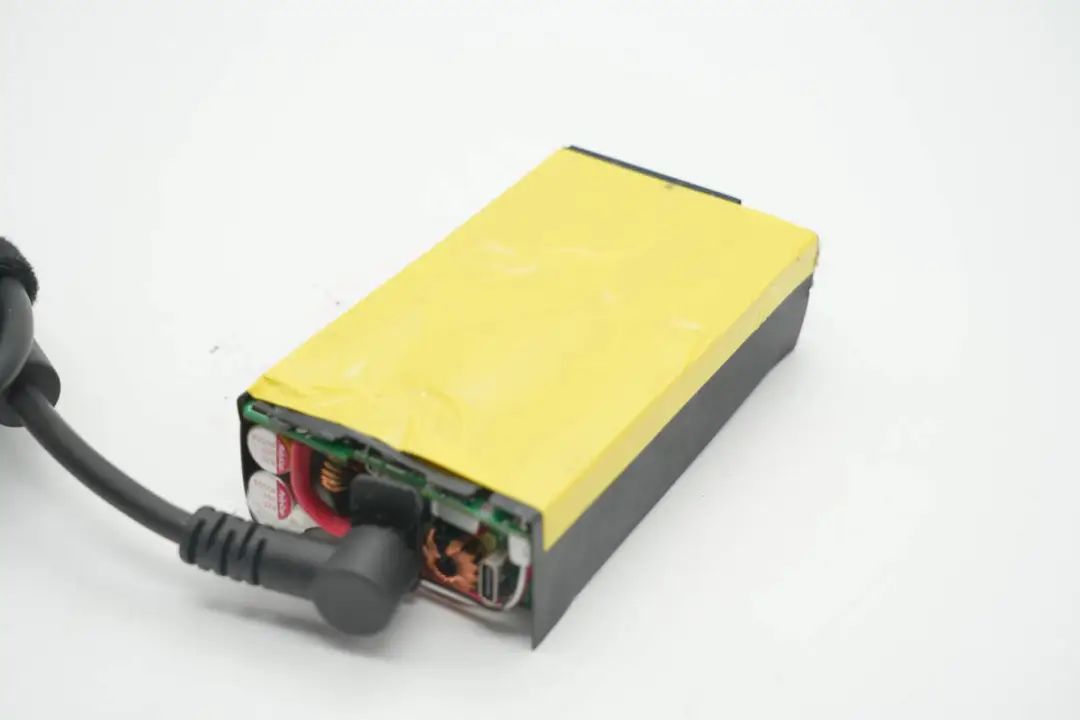

PCBA模块底部、两侧以及输出端包裹麦拉片进行隔离绝缘。
麦拉片上还贴有黄色绝缘胶带。
PCBA模块正面器件布局紧凑有序，缝隙间填充白胶加固。
主板背面对应核心功率器件区域打胶帮助导热。

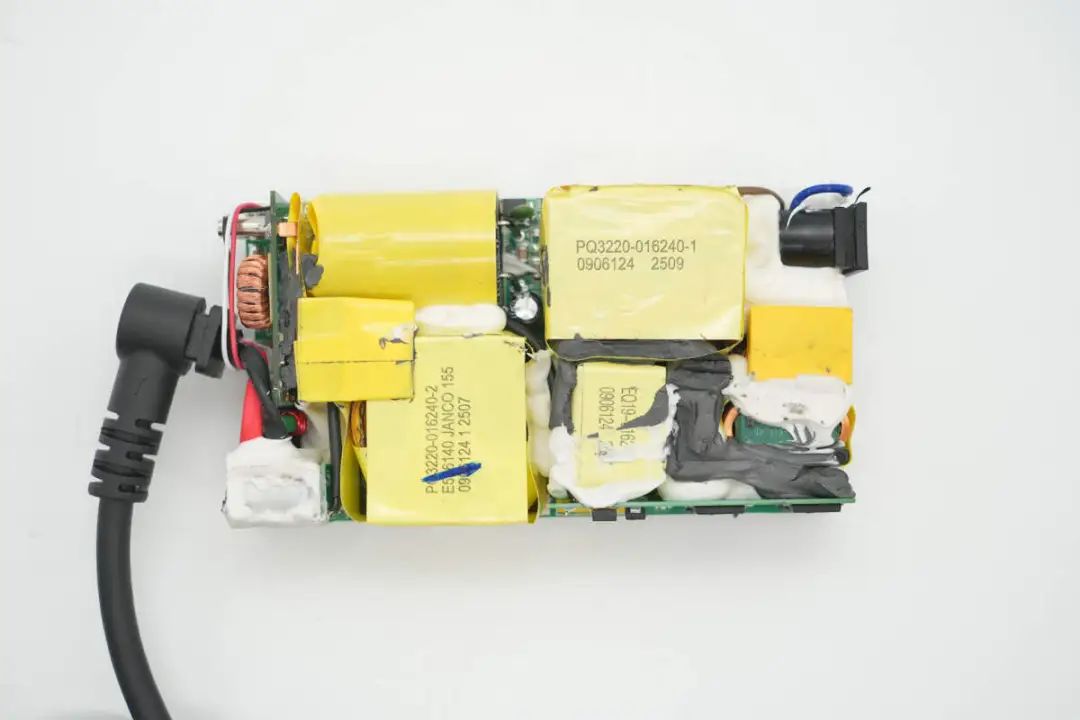

将胶清理干净，主板正面设有延时保险丝、共模电感、PFC升压电感、高压滤波电解电容、变压器等器件，此外侧边以及输出端还焊接有小板。

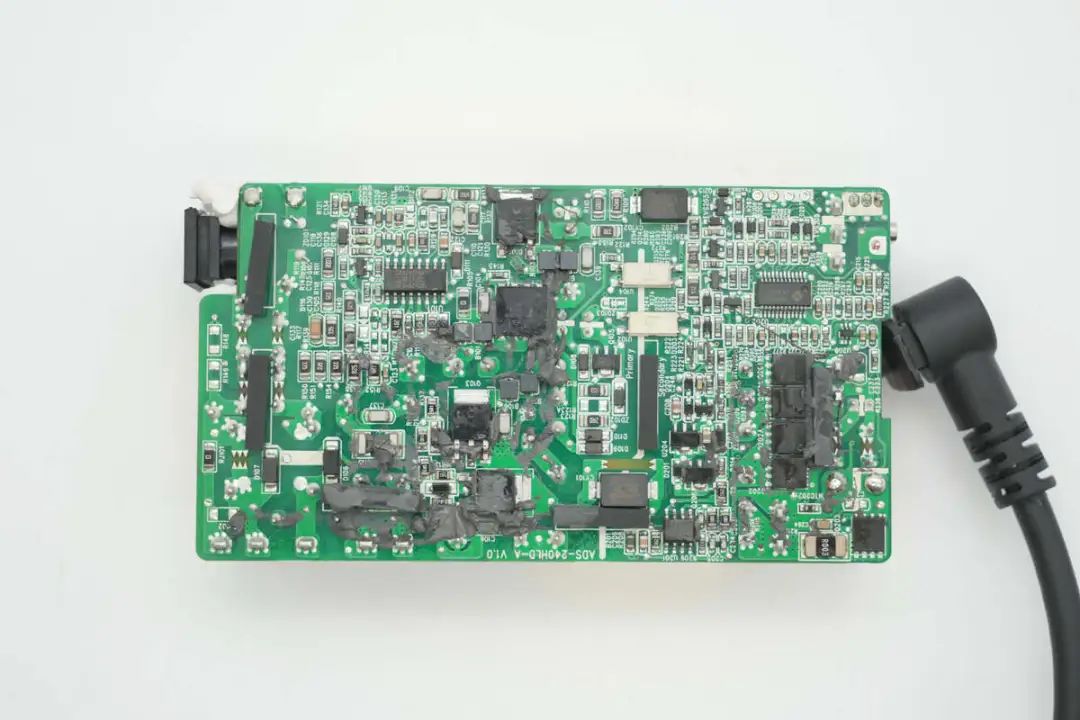

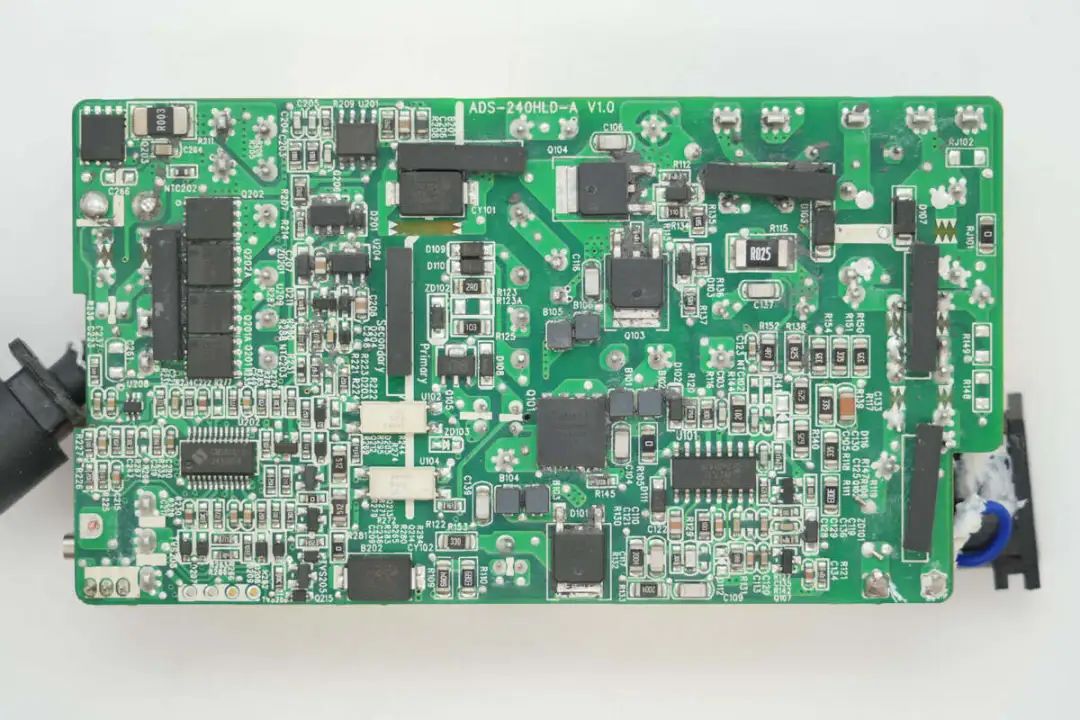

主板背面设有电源主控芯片、PFC开关管、PFC整流管、LLC开关管、同步整流控制器、同步整流管等器件，此外贴有多块胶垫进行支撑保护。

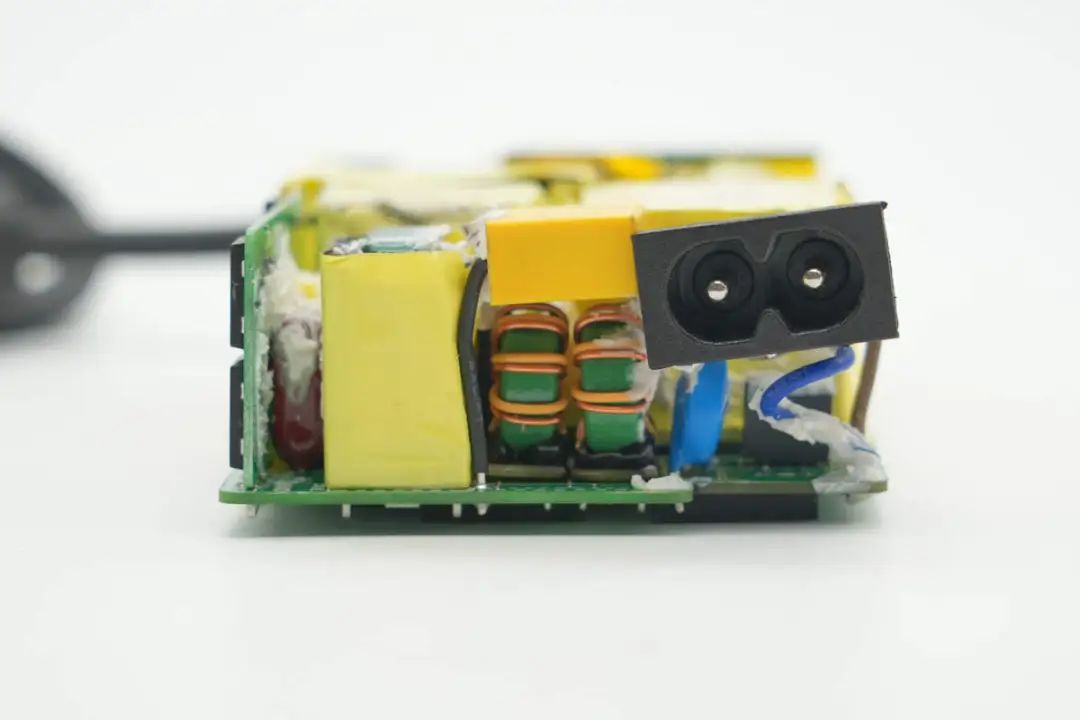

PCBA模块输入端一览，接口母座通过导线连接主板通电，主板前端设有延时保险丝、压敏电阻、共模电感、安规X2电容等器件。
延时保险丝特写，规格为6.3A 250V。

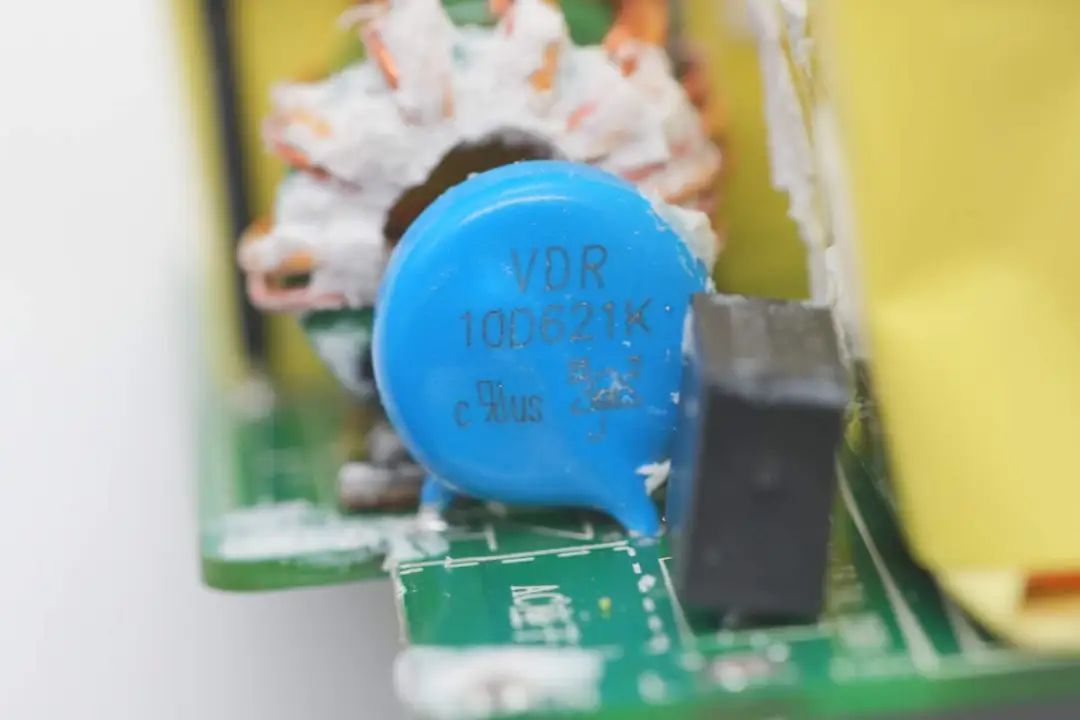

10D621K压敏电阻用于输入过压保护。

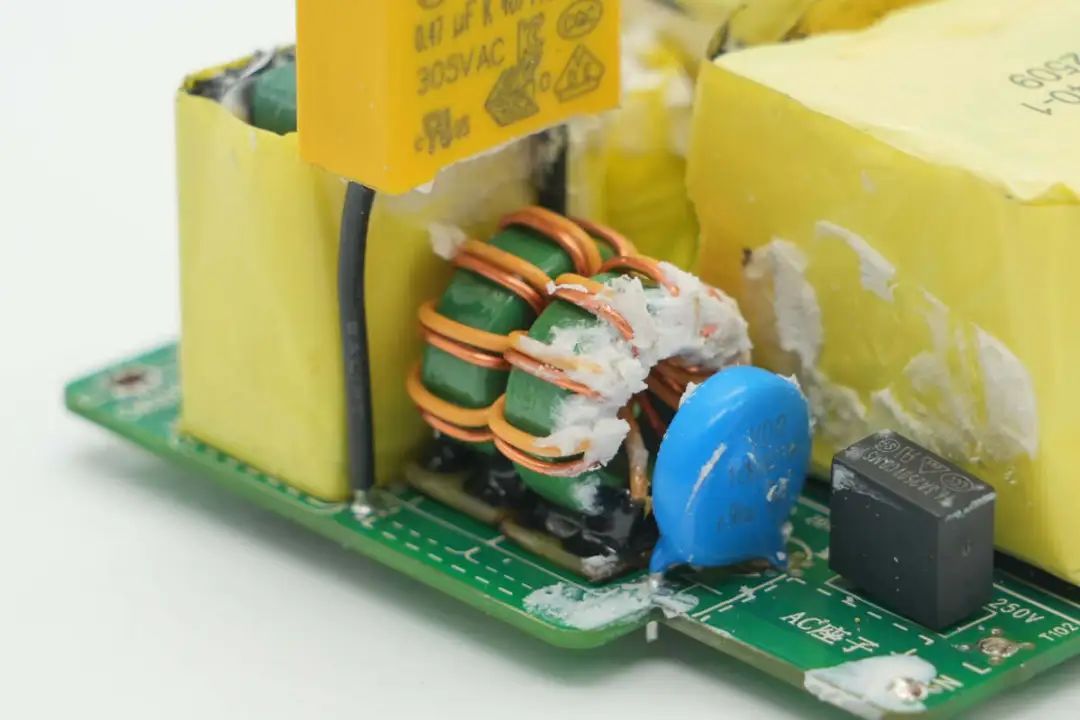

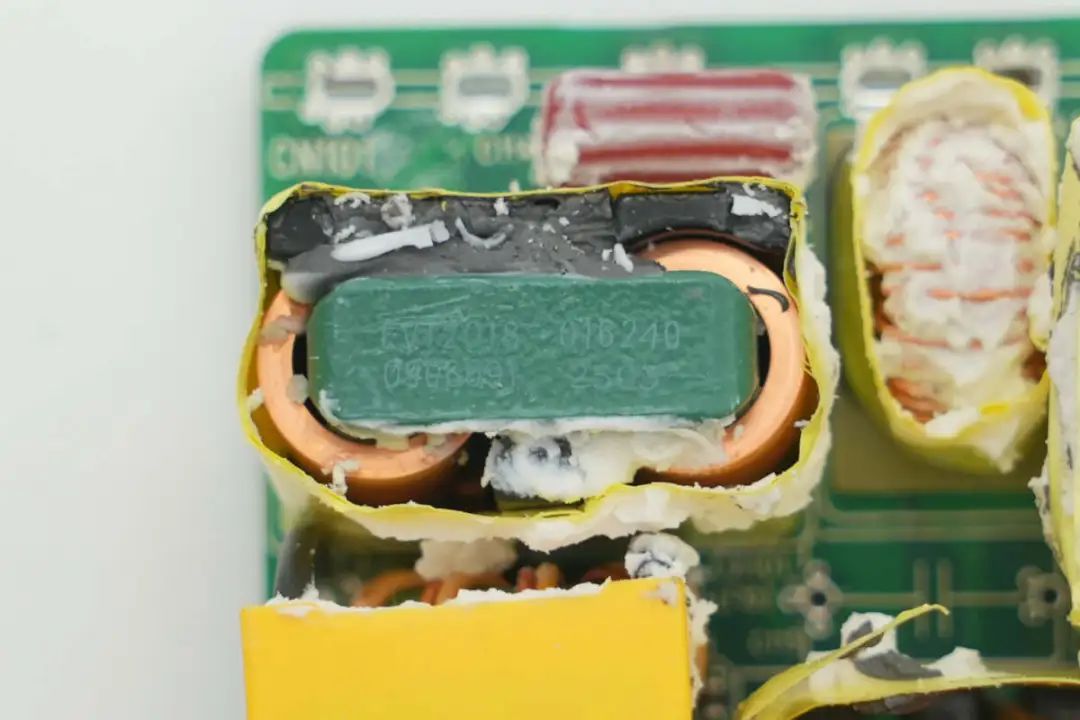

共模电感三级设计用于滤除EMI干扰，两颗双线绕制，底部设有电木板并打胶加固。

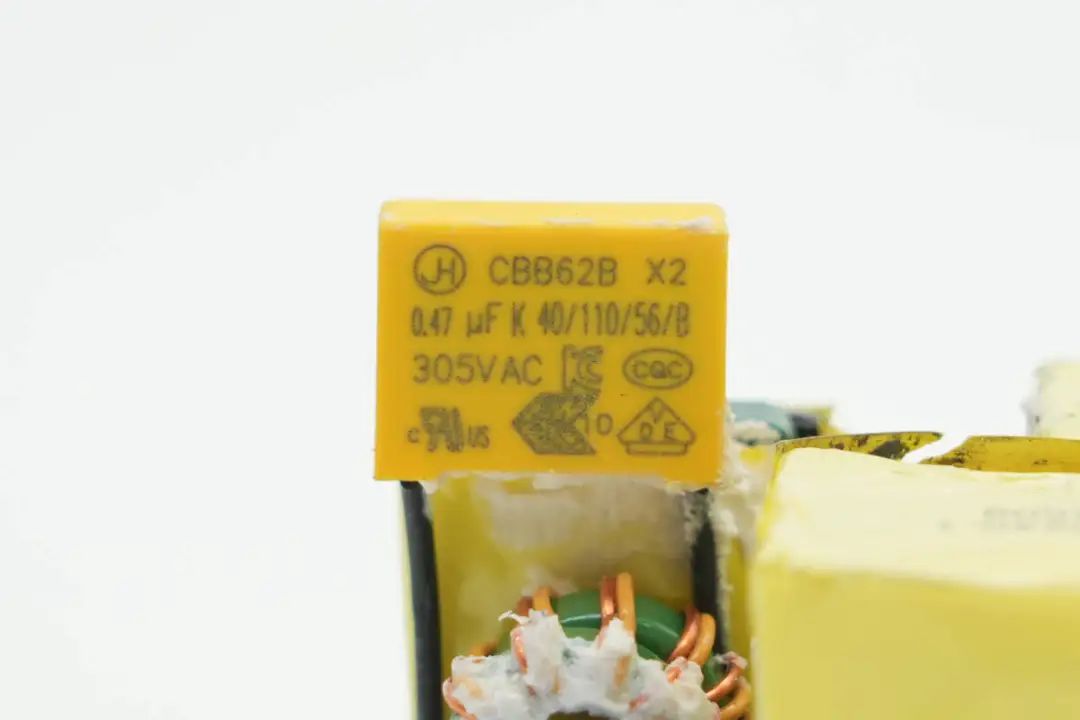

安规X2电容来自京昊，容量0.47μF，焊脚外套绝缘管。
第三颗共模电感扁平铜带绕制，并包裹绝缘胶带。

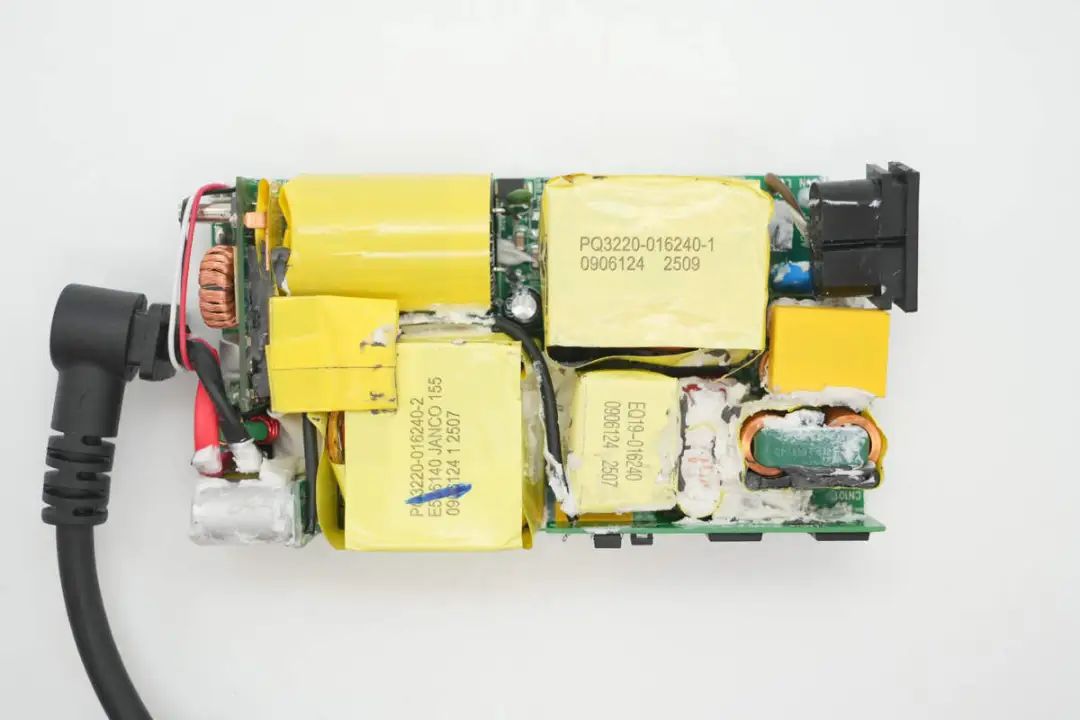

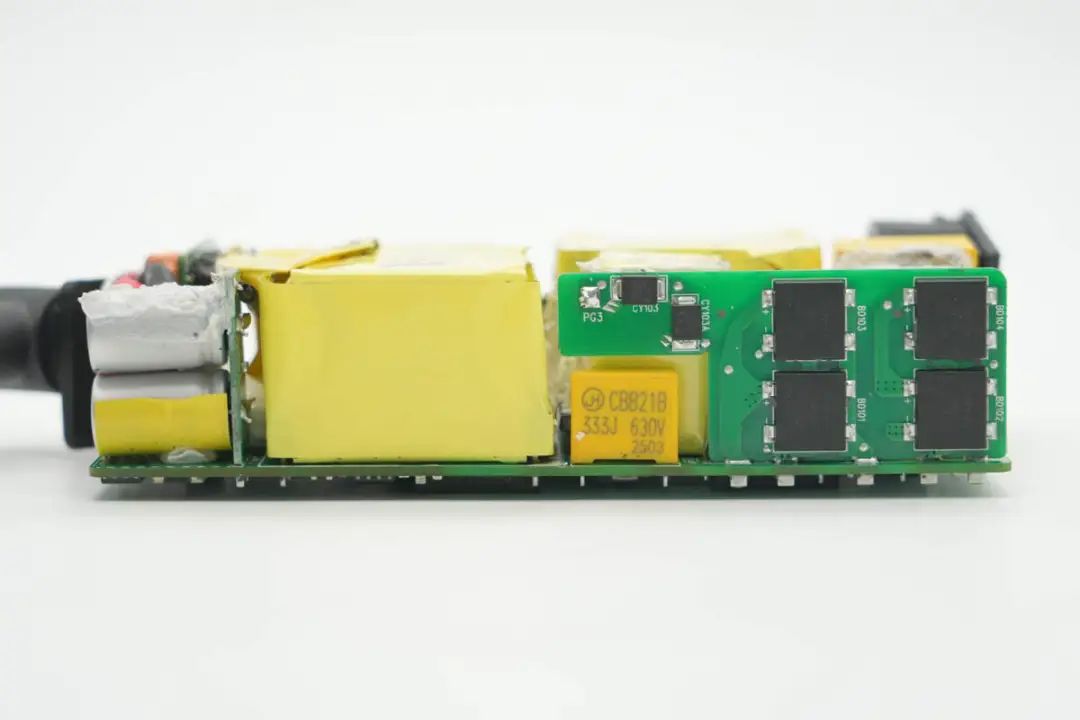

模块一侧焊接整流小板、谐振电感、谐振电容、变压器以及输出滤波固态电容，靠近主板的固态滤波电容粘贴绝缘胶带。

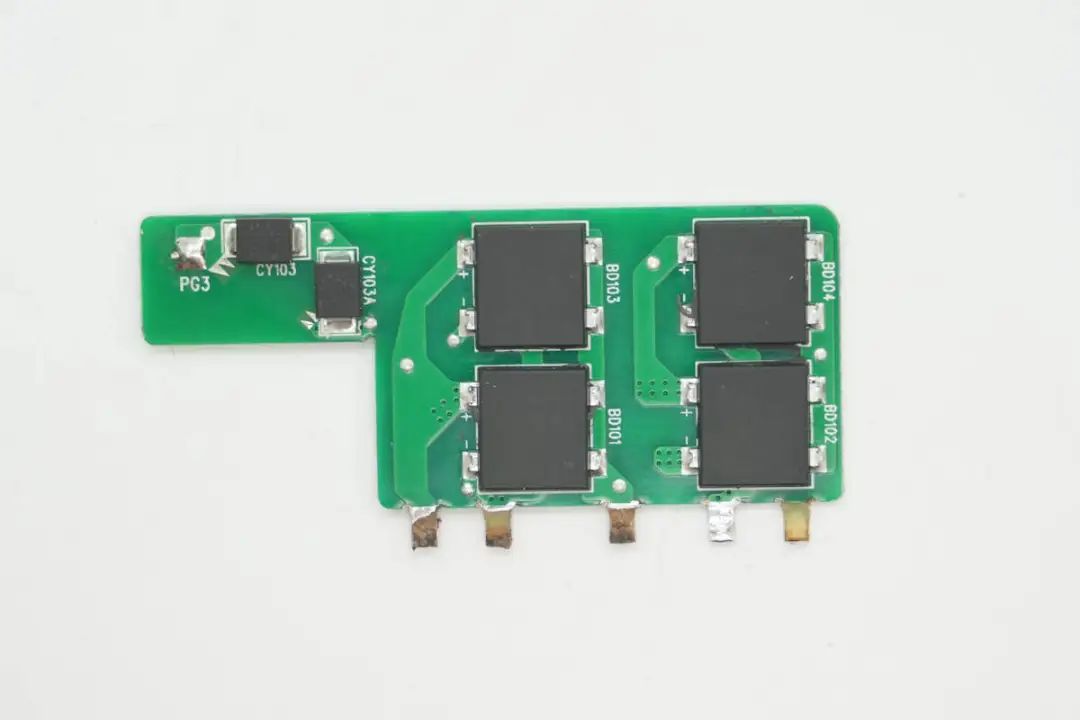

将整流小板拆下，正面设有四颗整流桥以及两颗贴片Y电容。

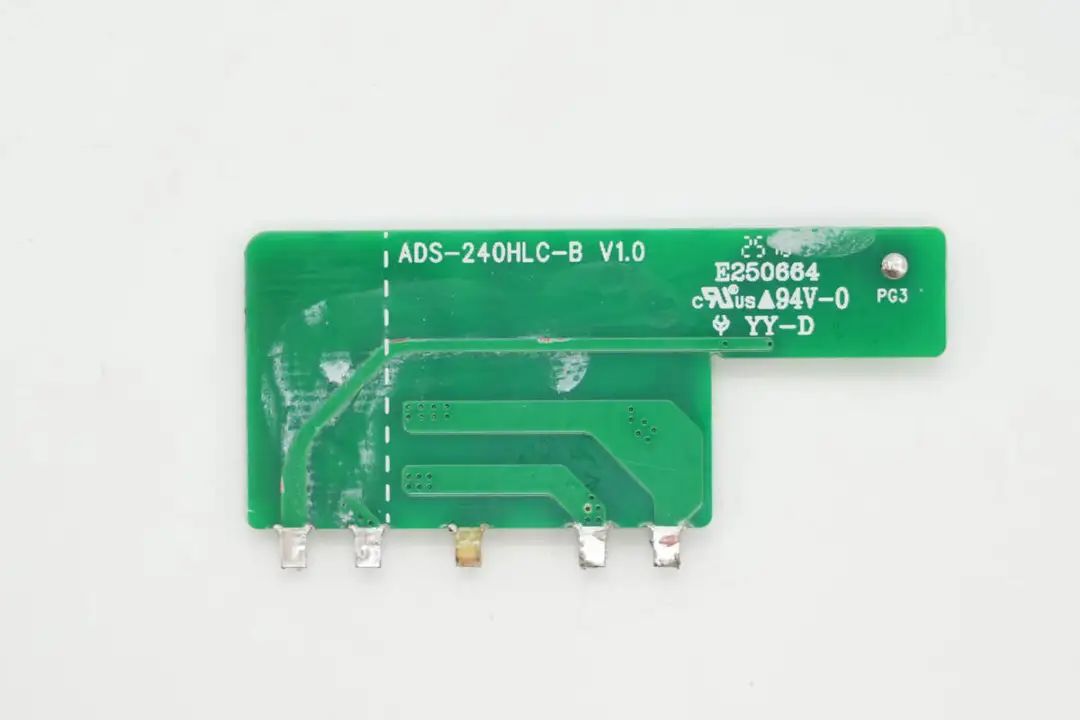

小板另一面无器件。

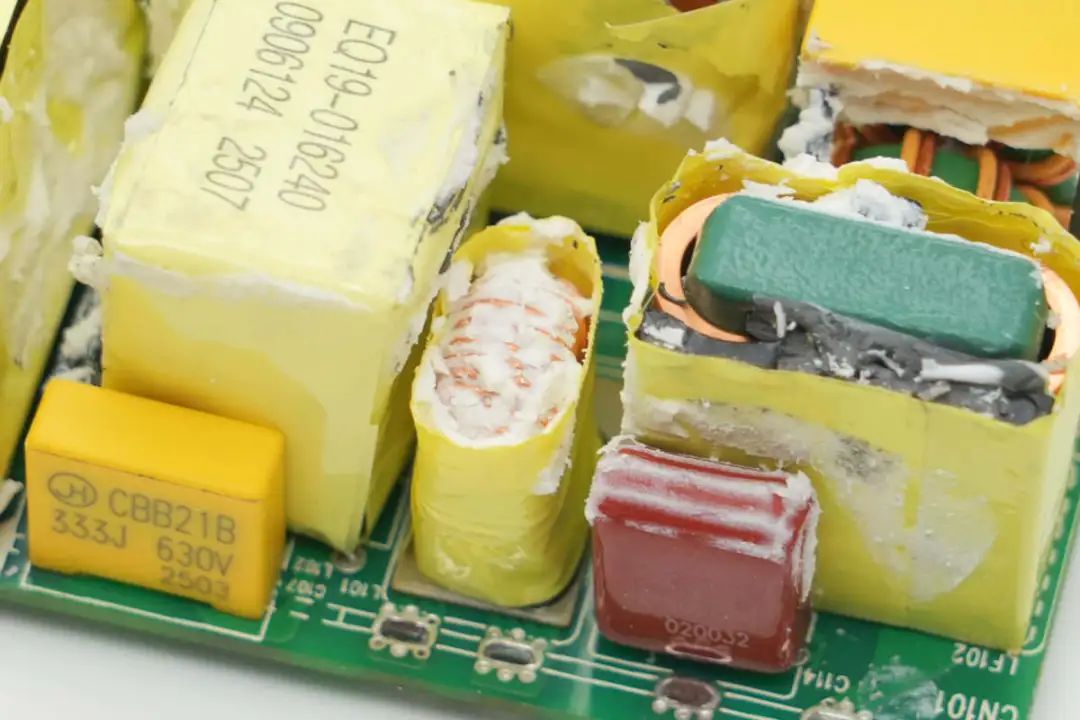

小板遮挡区域设有薄膜滤波电容、滤波电感、谐振电容、谐振电感。
另一侧设有PFC升压电感以及高压滤波电解电容，电容包裹绝缘胶带并横置，主板这一侧还能看到NTC热敏电阻、主控芯片供电电容、光耦等器件。

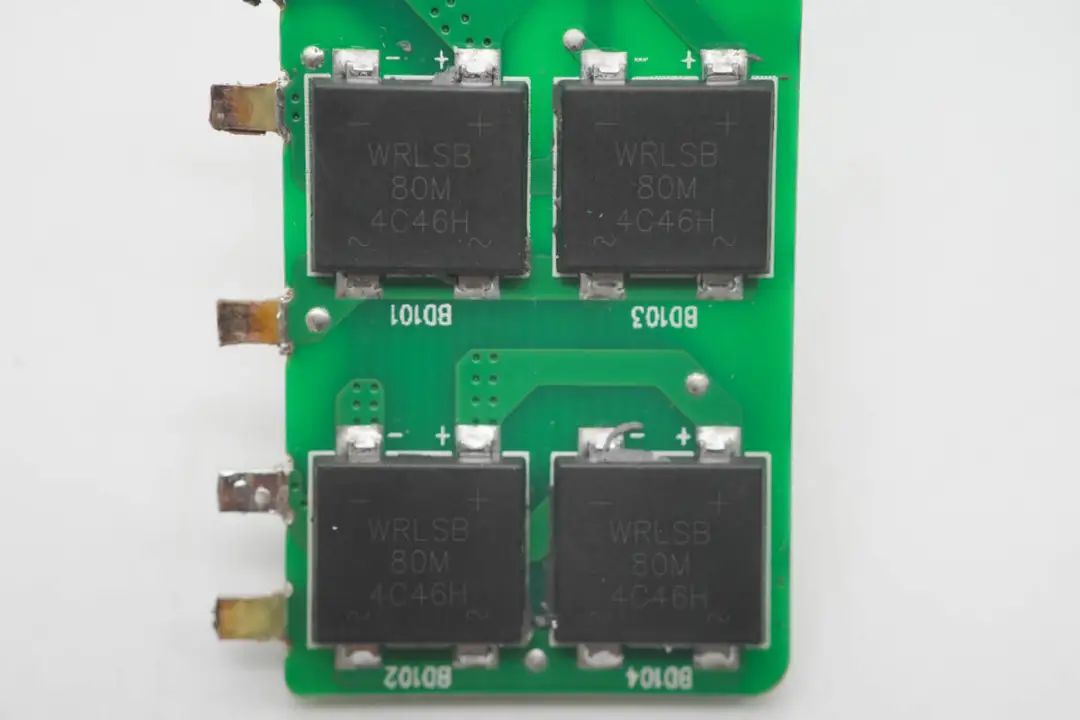

四颗整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

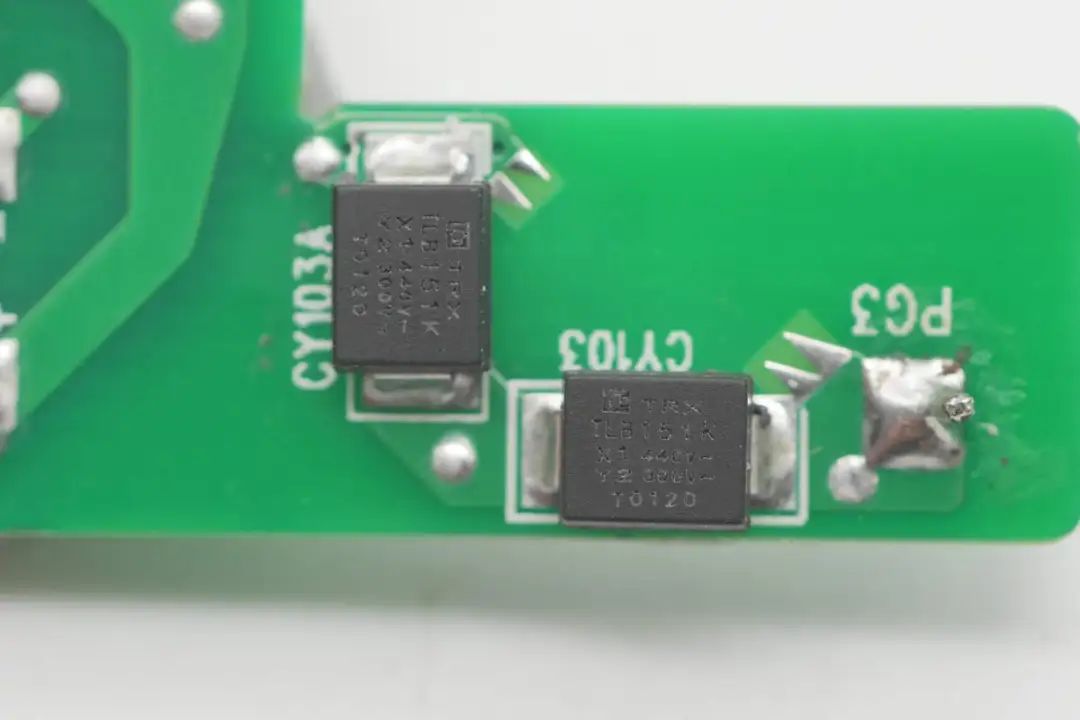

两颗贴片Y电容来自特锐祥，料号TBY2151KB。

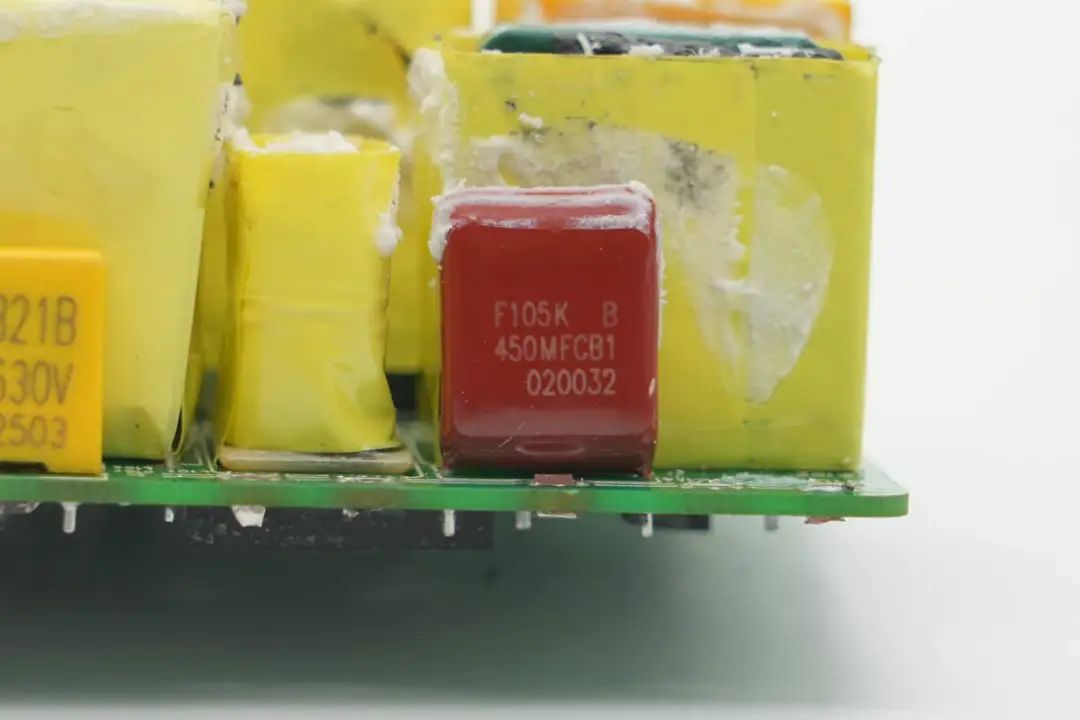

薄膜滤波电容特写，规格为1μF450V。
滤波电感包裹绝缘胶带。

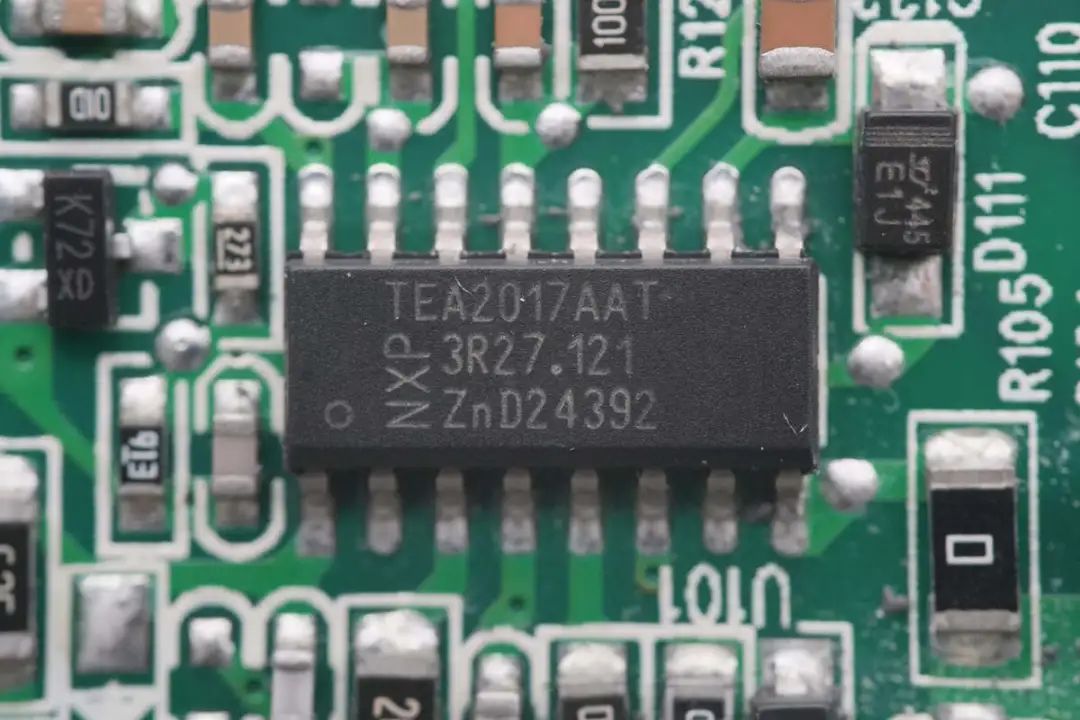

初级主控芯片来自恩智浦，型号为TEA2017AAT，是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。芯片包括LLC和PFC控制器功能。PFC经配置可在DCM/QR、CCM固定频率或支持所有操作模式的多模式下运行，优化PFC效率。
芯片内部集成高压启动和X电容放电，内部集成驱动器，可直接驱动高压上管，无需外置驱动器。PFC可配置为DCM/QR，DCM/QR/CCM混合模式和CCM固定频率三种运行模式，满足不同功率应用需求。

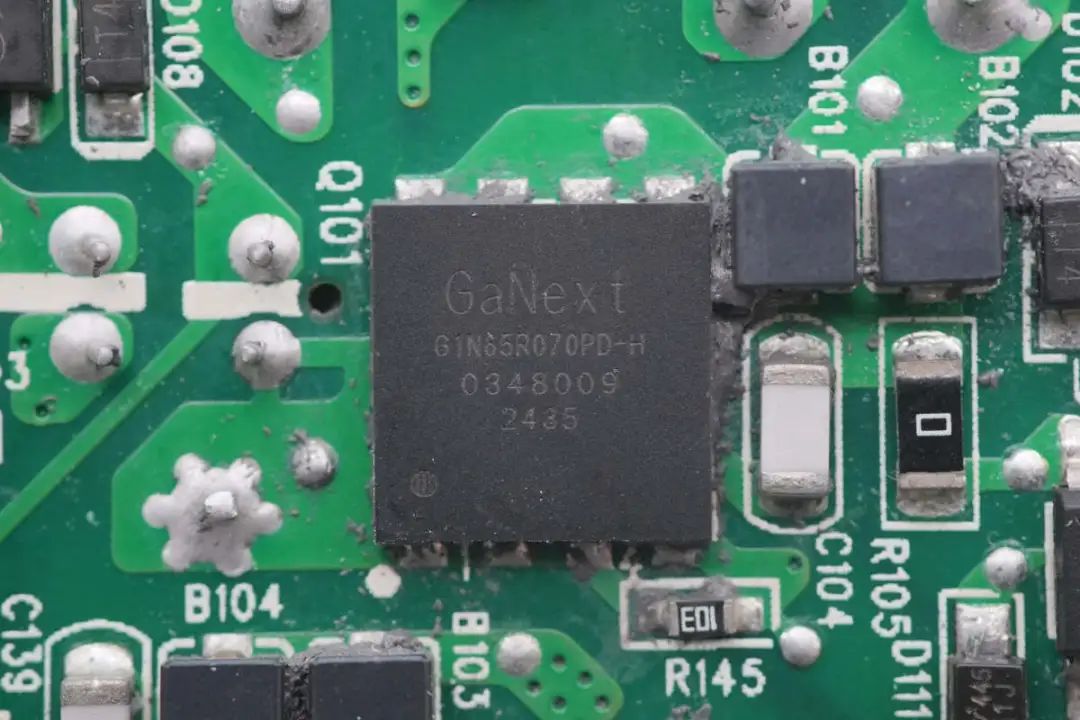

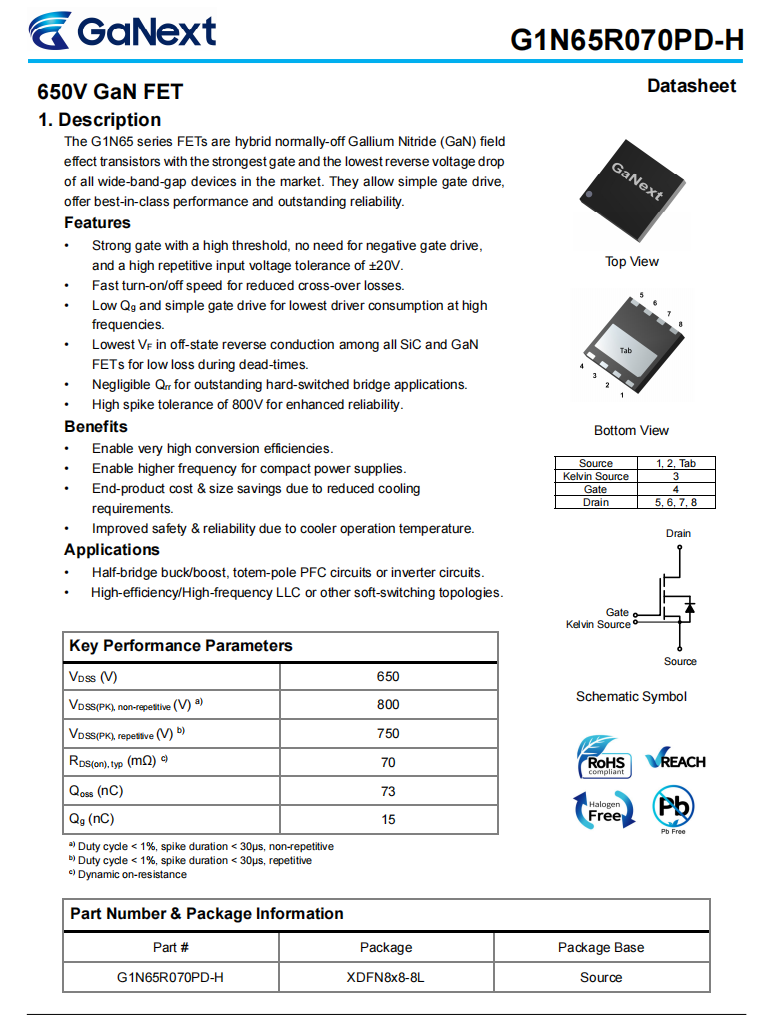

PFC开关管采用镓未来G1N65R070PD-H，是一颗耐压650V的氮化镓功率器件，瞬态耐压800V，标称导阻70mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。
镓未来G1N65R070PD-H采用XDFN8x8-8L封装，散热焊盘为源极，减小高频走线面积，提升EMI性能。
充电头网通过拆解了解到，镓未来氮化镓功率器件此前已被大疆100W双USB-C口氮化镓桌面充电器、联想笔记本原装100W氮化镓电源适配器、联想65W氮化镓快充充电器、LG 90W USB-C氮化镓快充充电器、安克130W 4C2A六口桌面充Mini等产品采用。
PFC升压电感特写。

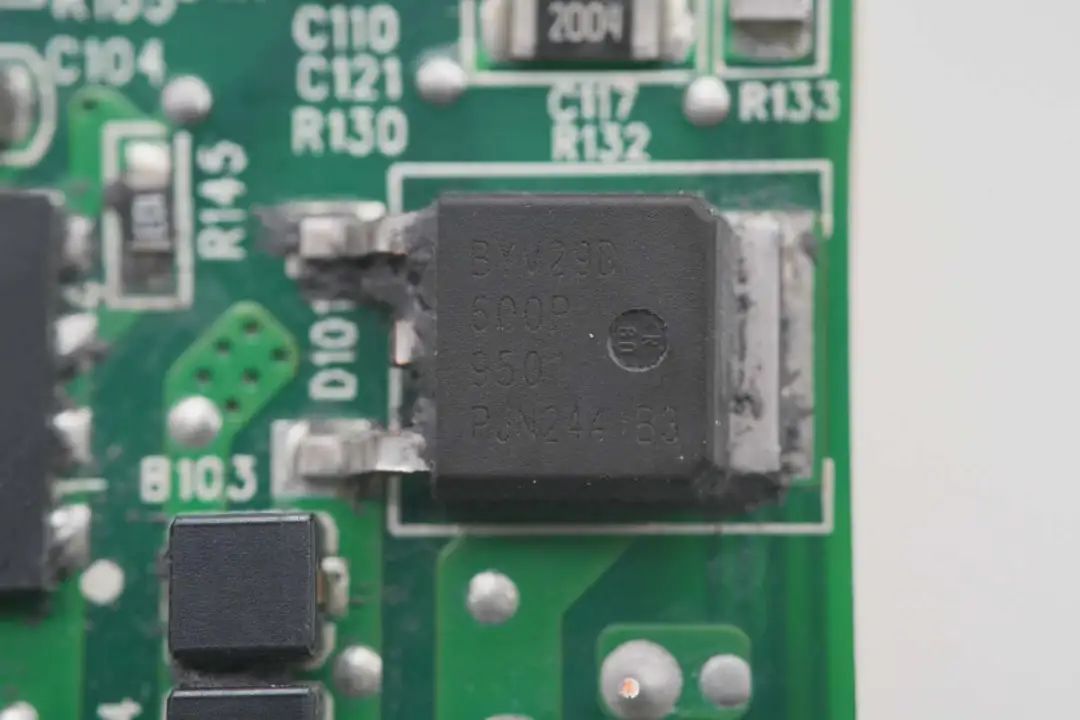

PFC整流管来自瑞能，型号BYV29D-600P，为超快恢复二极管，规格为600V 9A，采用TO-252封装。

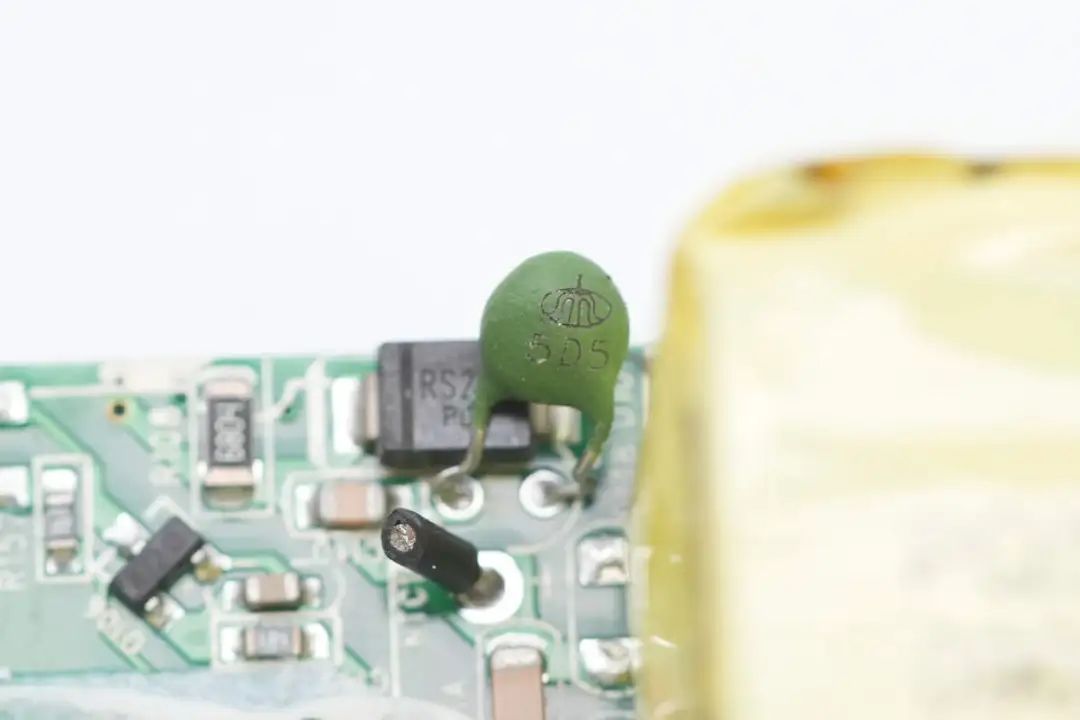

NTC热敏电阻来自时恒电子，用于抑制电容充电的浪涌电流。

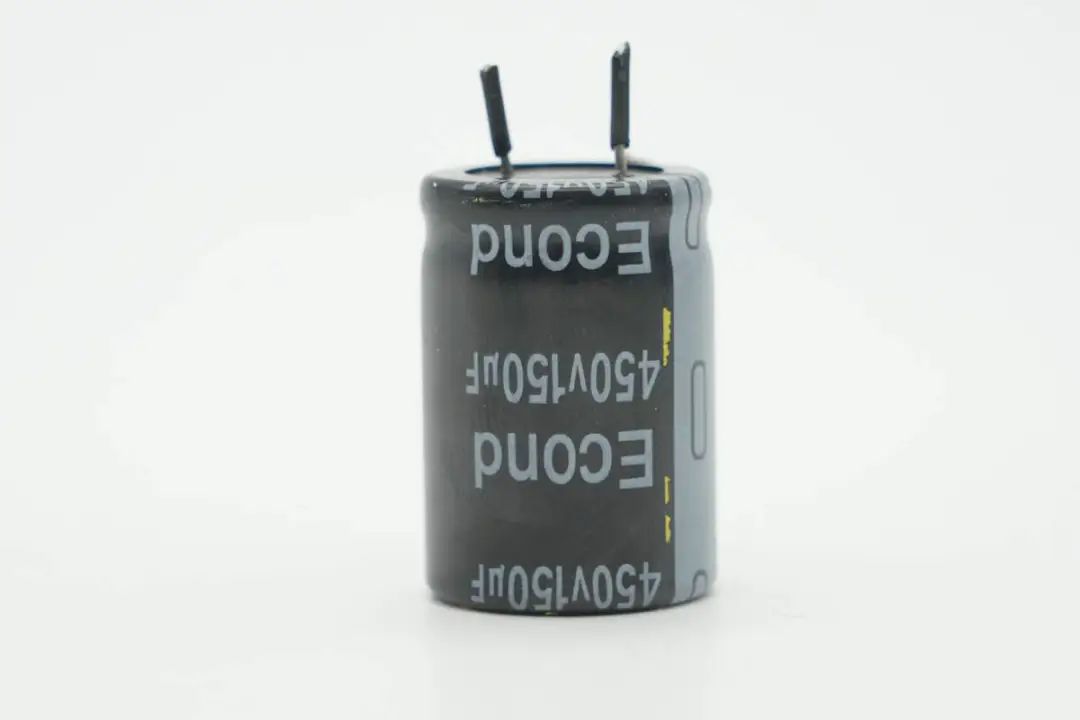

高压滤波电容来自Econd米朗电子，规格为450V150μF。

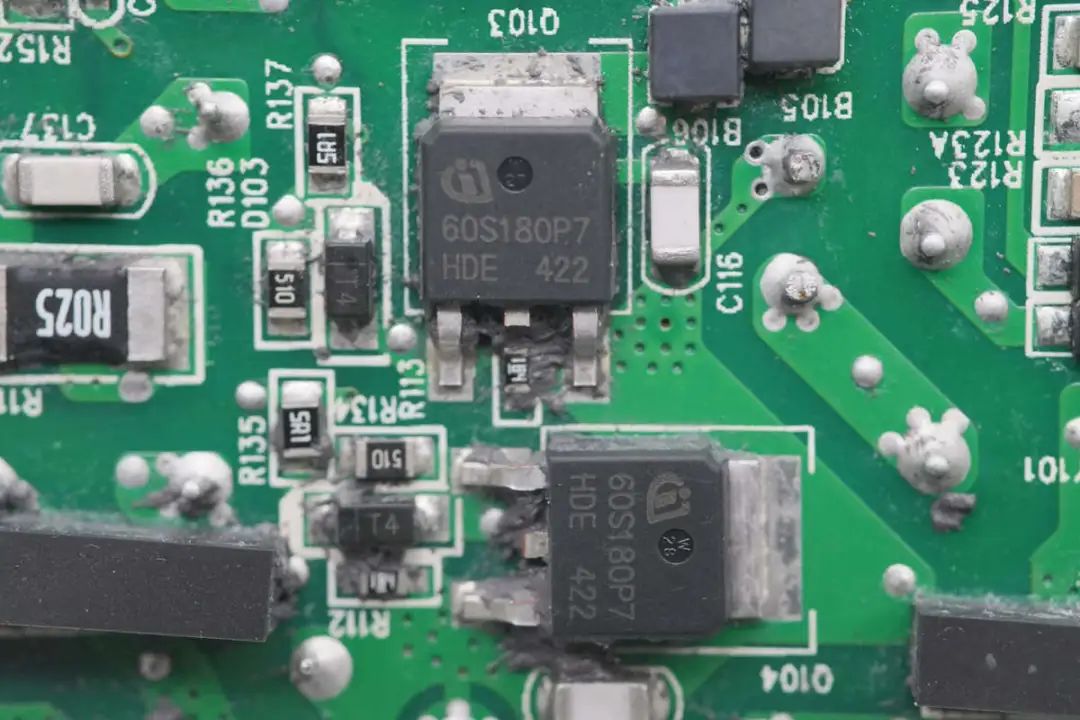

LLC开关管来自英飞凌，丝印60S180P7，实际型号为IPD60R180P7S，为CoolMOS P7系列，耐压650V，导阻180mΩ，采用TO252-3封装。
谐振电感特写。

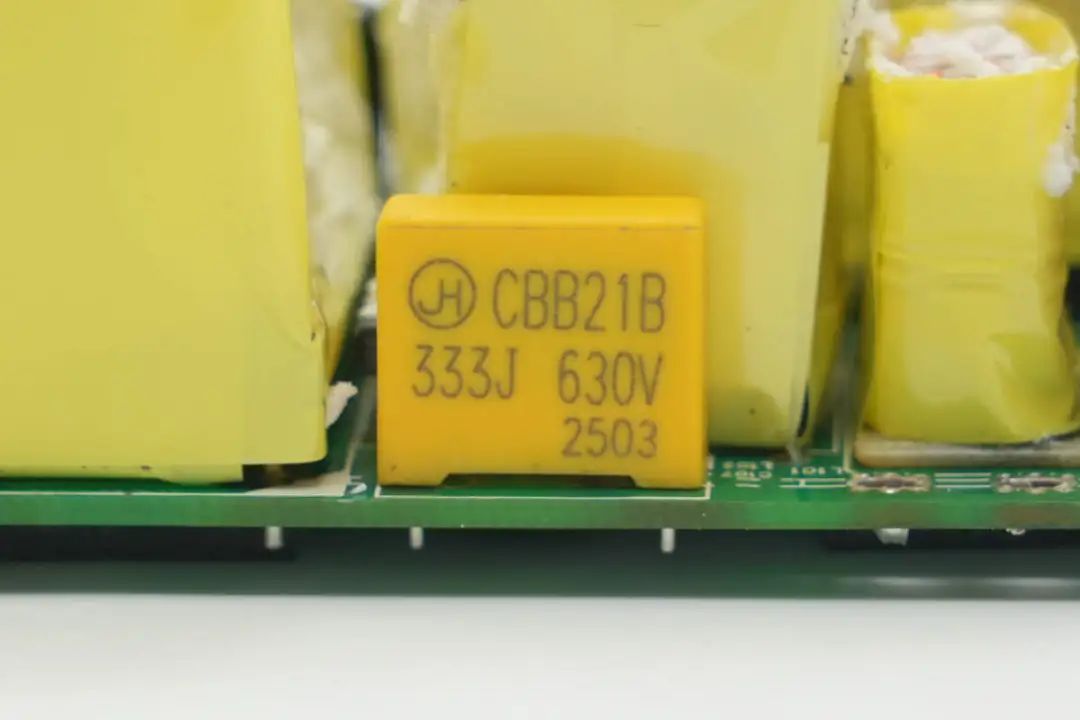

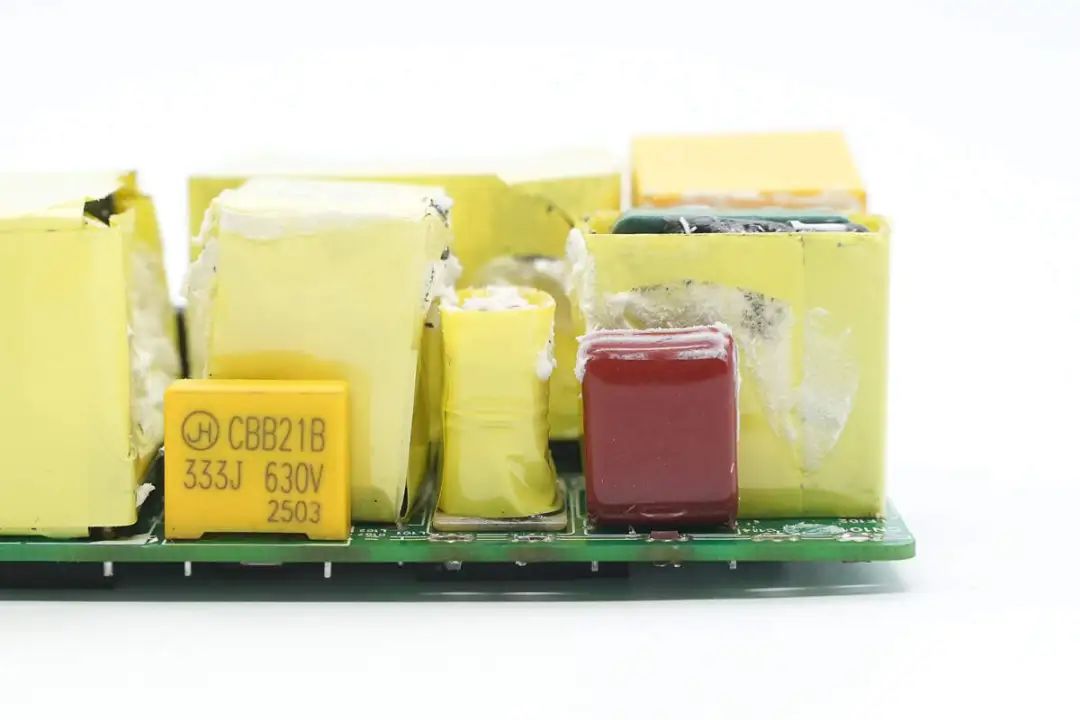

谐振电容也是来自京昊，规格为0.033μF 630V。

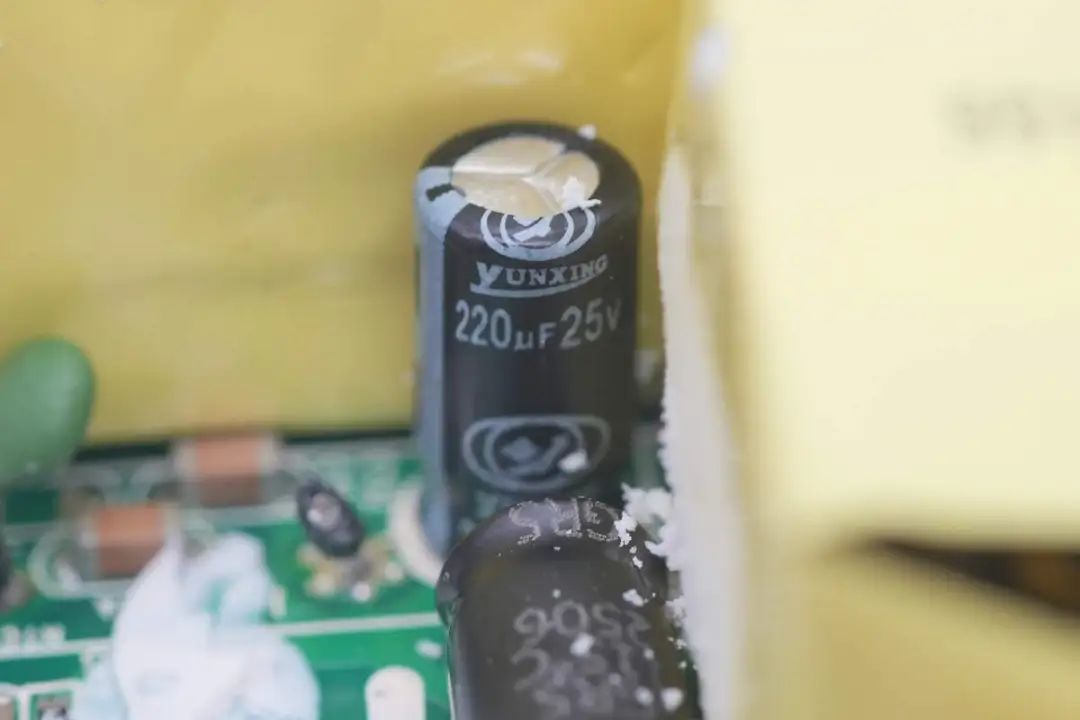

主控芯片供电电容来自福建云星电子，规格为25V220μF。

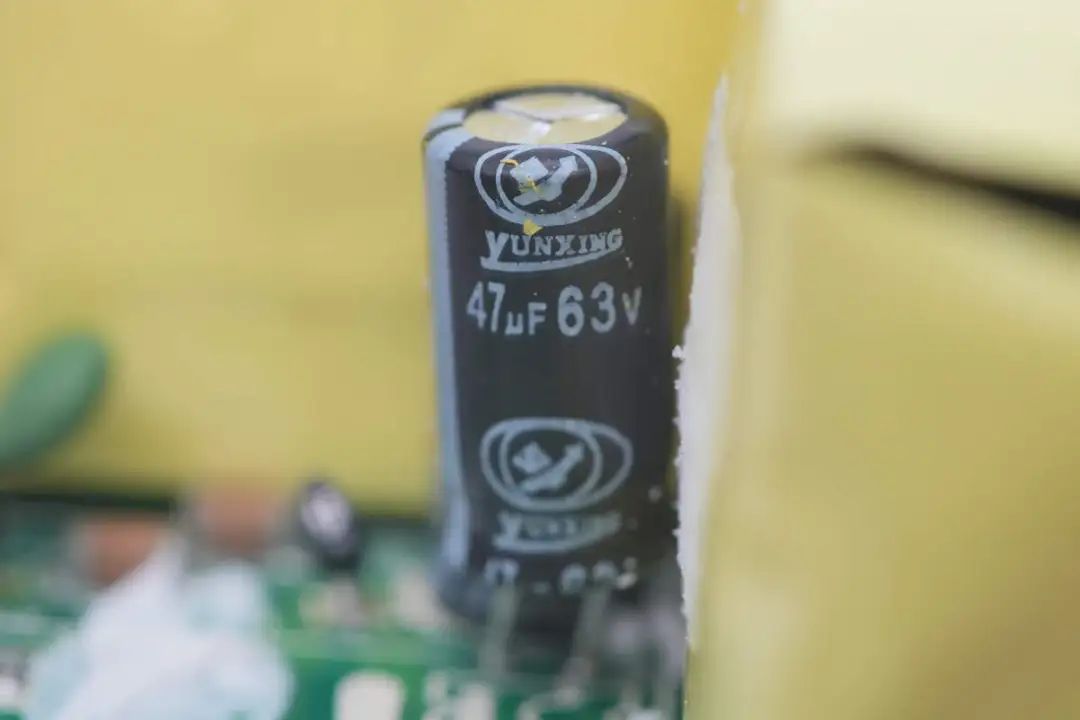

另一颗规格为63V47μF。

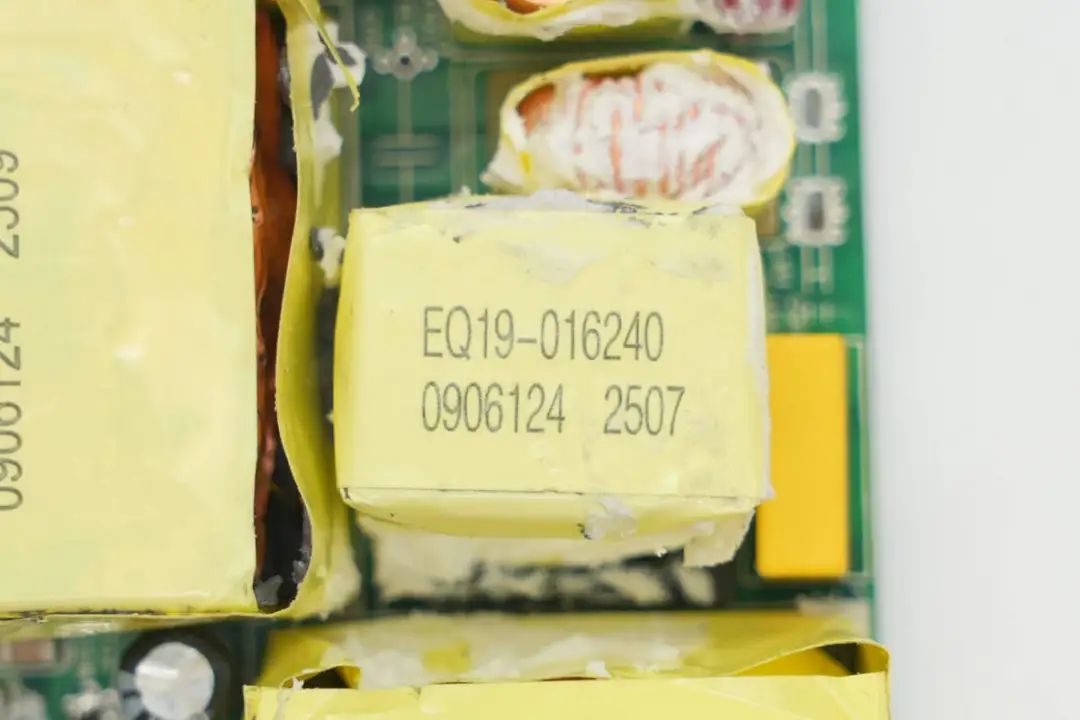

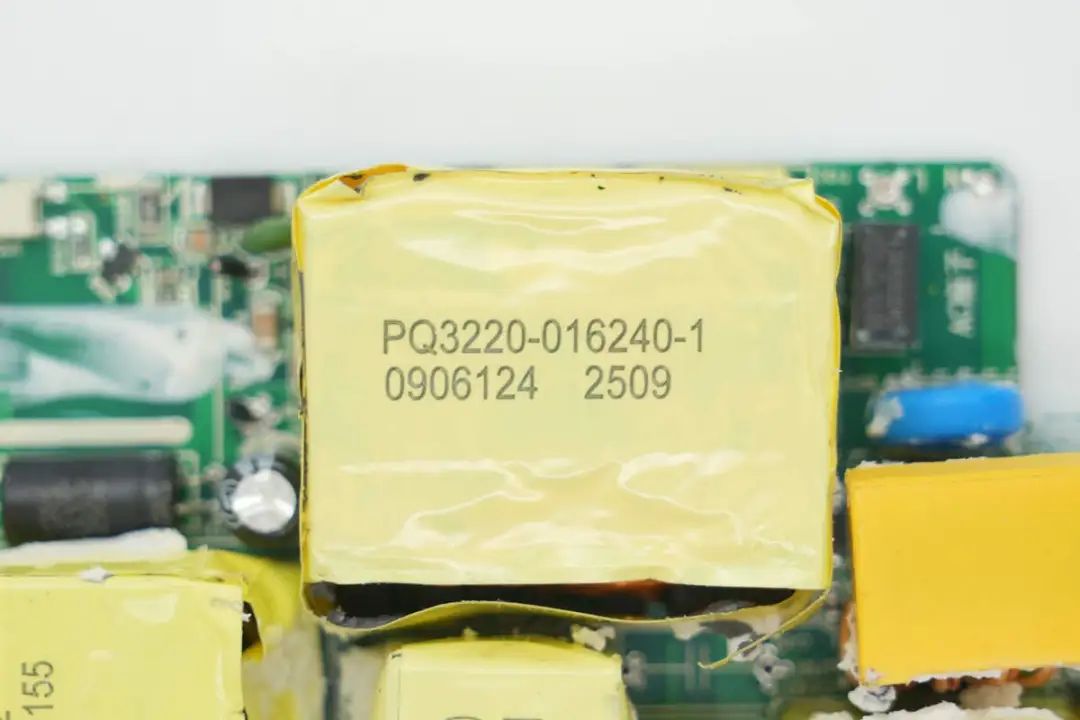

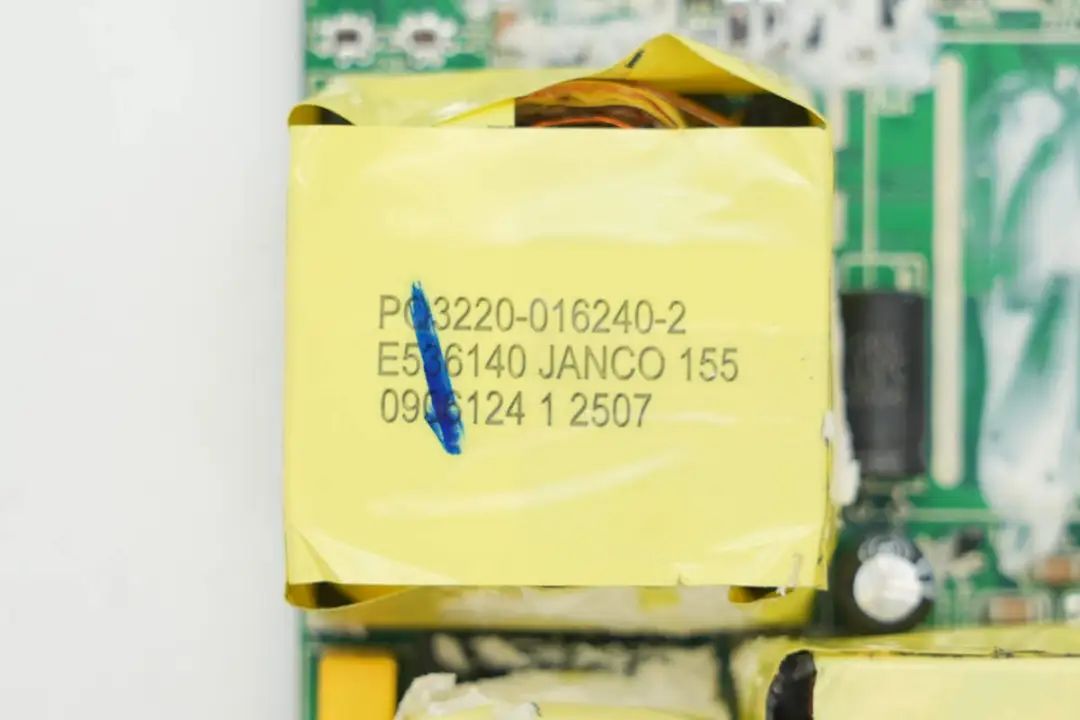

LLC变压器特写。

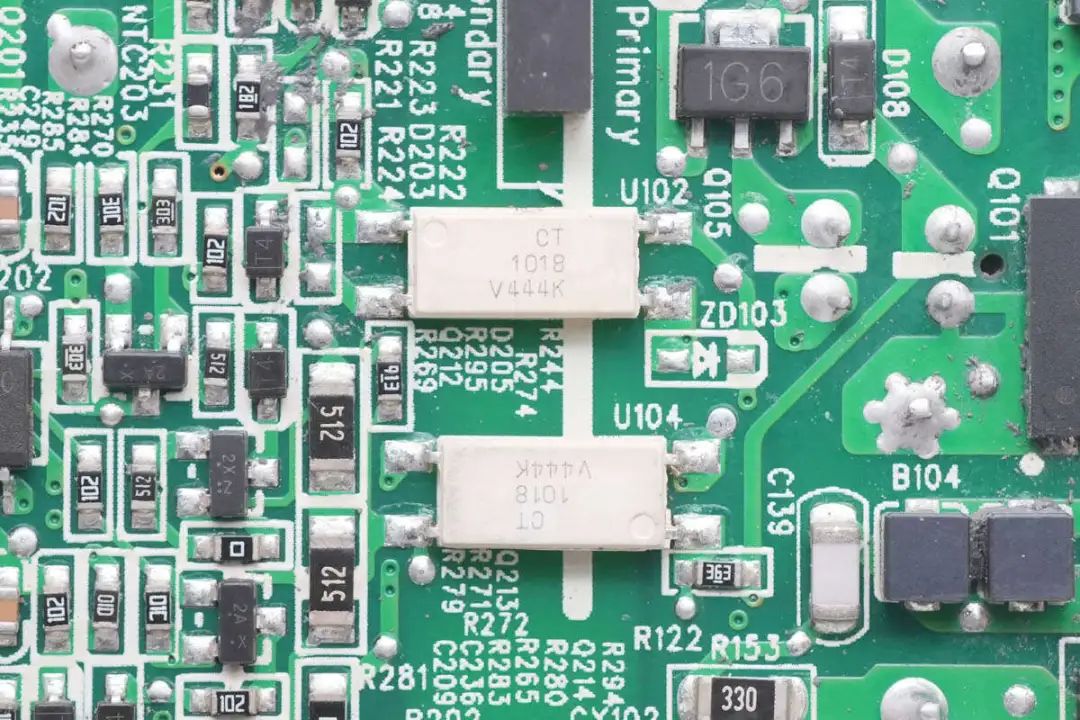

两颗CT 1018光耦，用于输出电压反馈和功能控制。

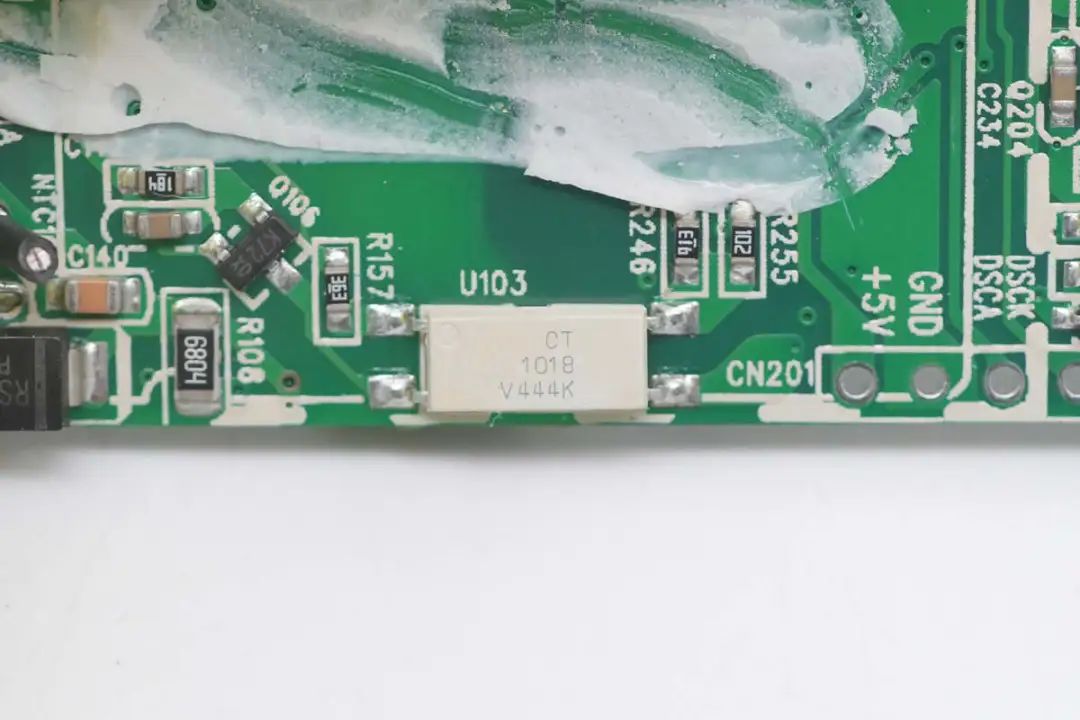

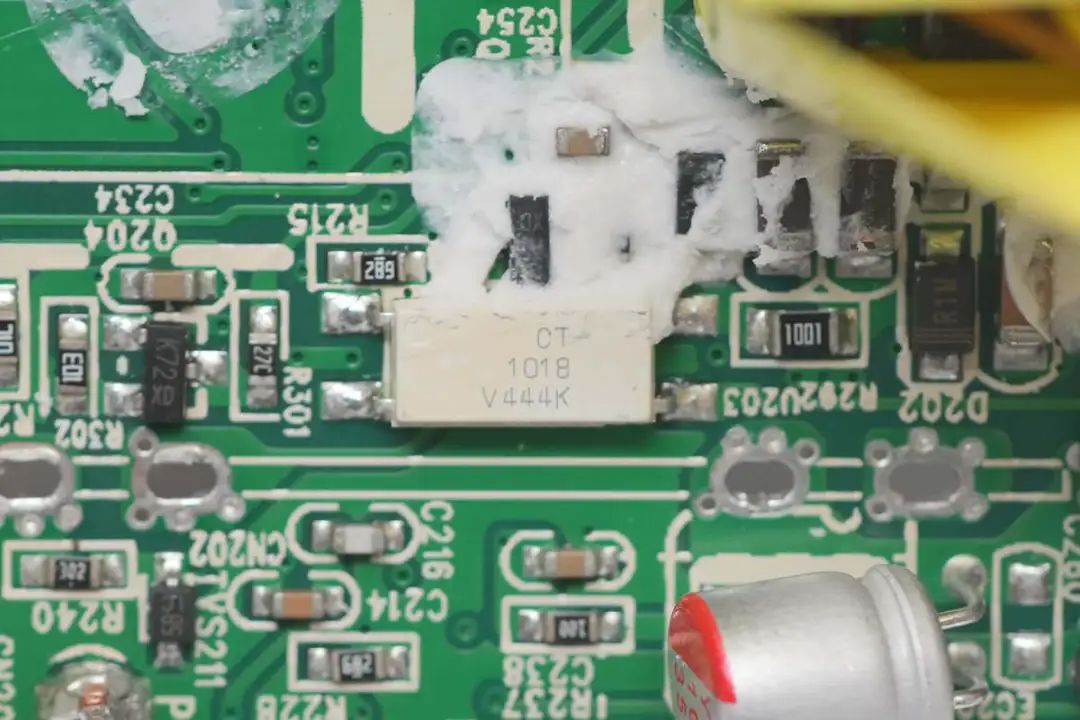

第三颗CT1018光耦特写。
充电器共使用四颗CT1018光耦。

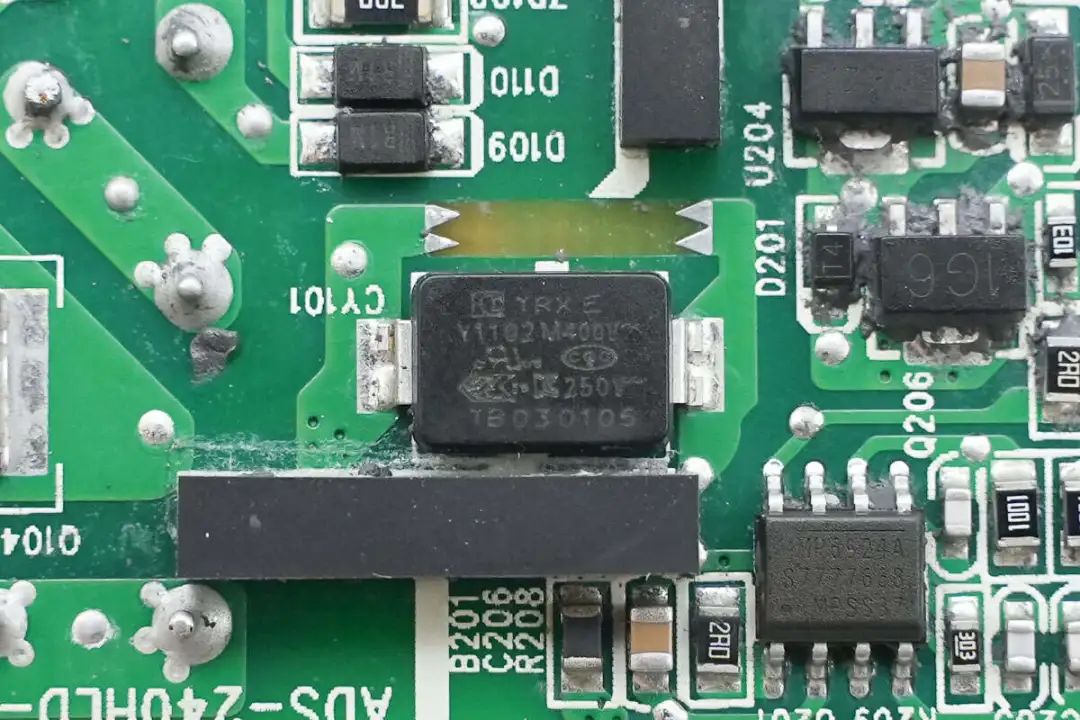

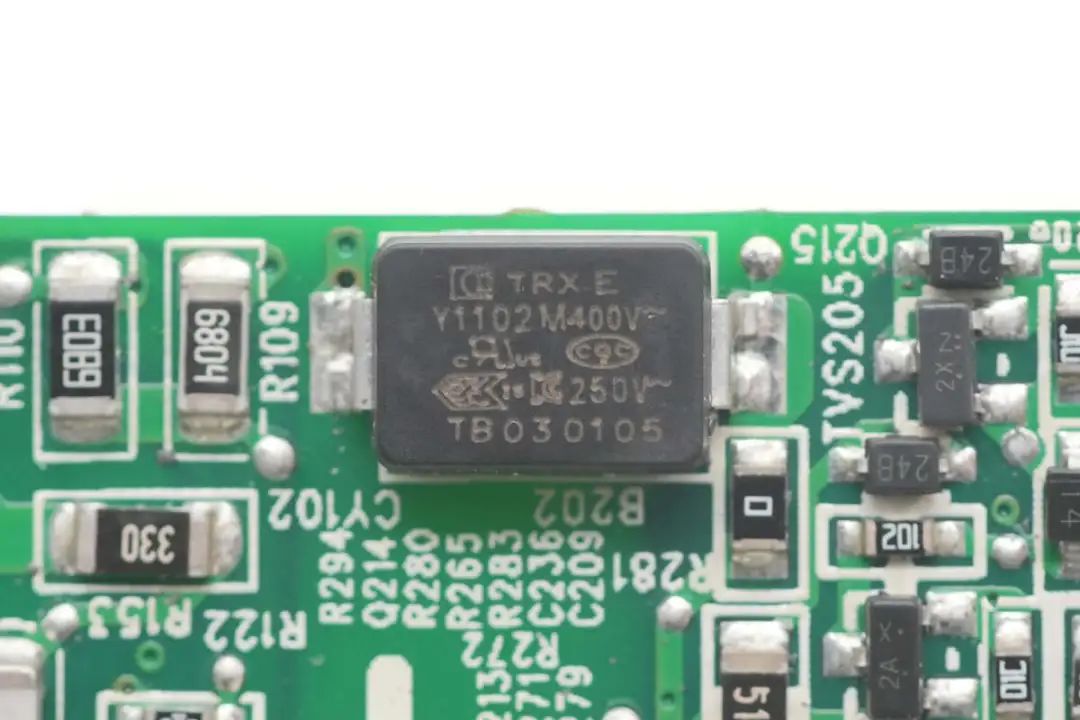

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另一颗特写。

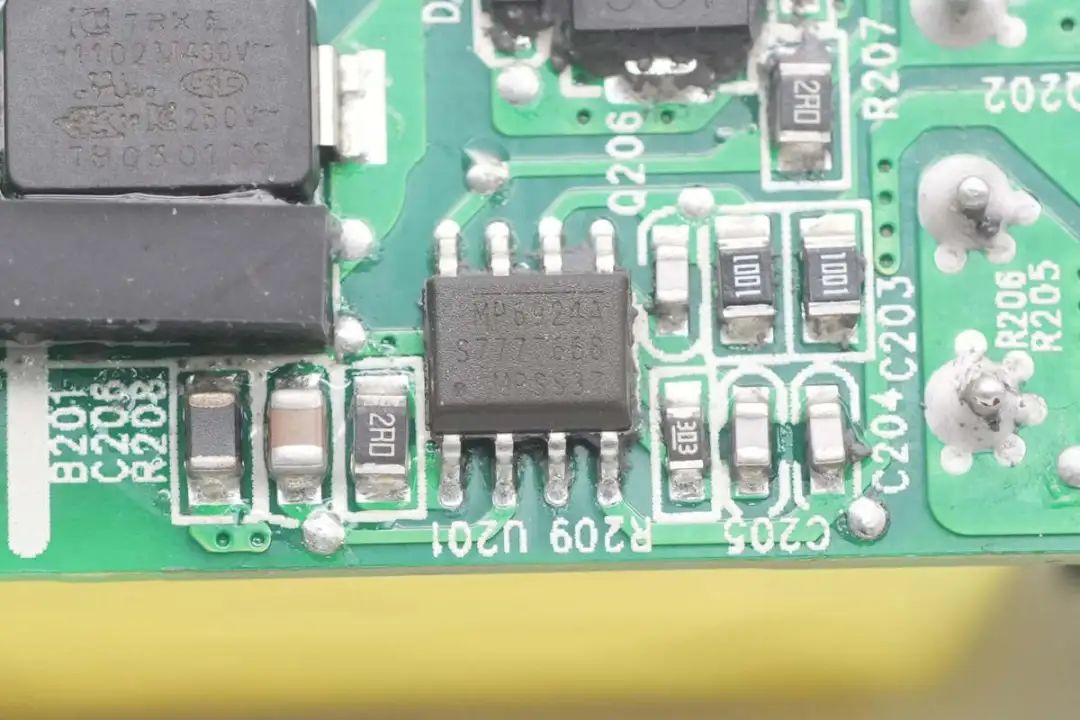

同步整流控制器来自MPS芯源系统，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用，采用SOIC-8封装。

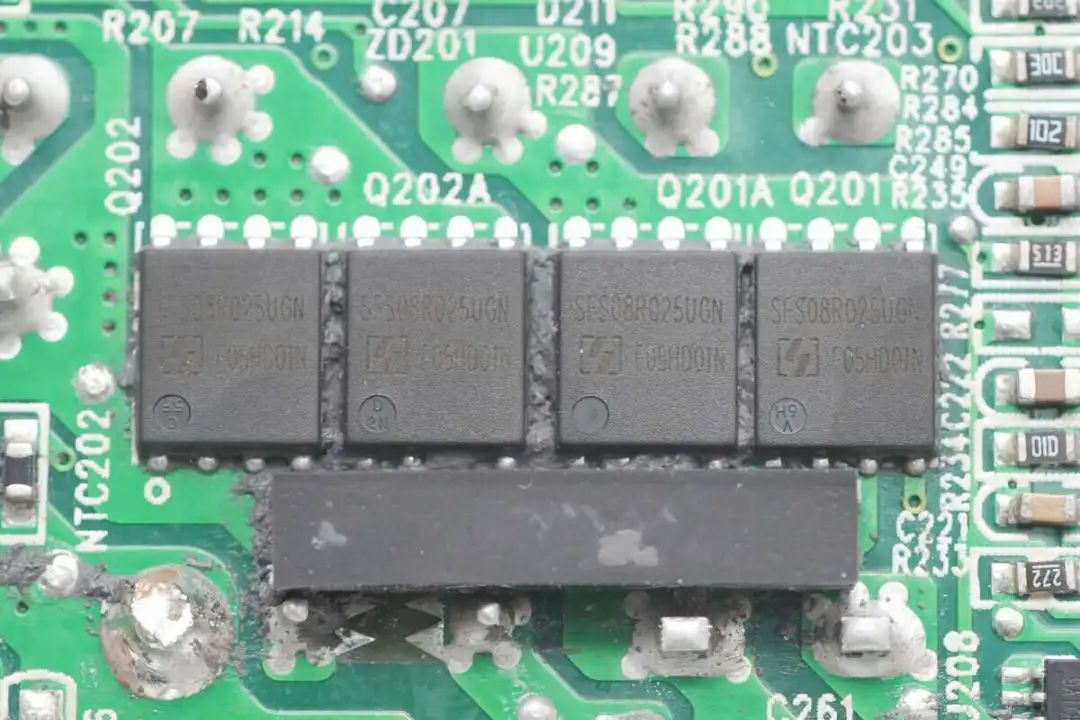

四颗同步整两颗并联连接，MOS管流管来自东微，型号SFS08R025UGNF，NMOS管，耐压80V，导阻2.5mΩ，采用PDFN5*6封装。

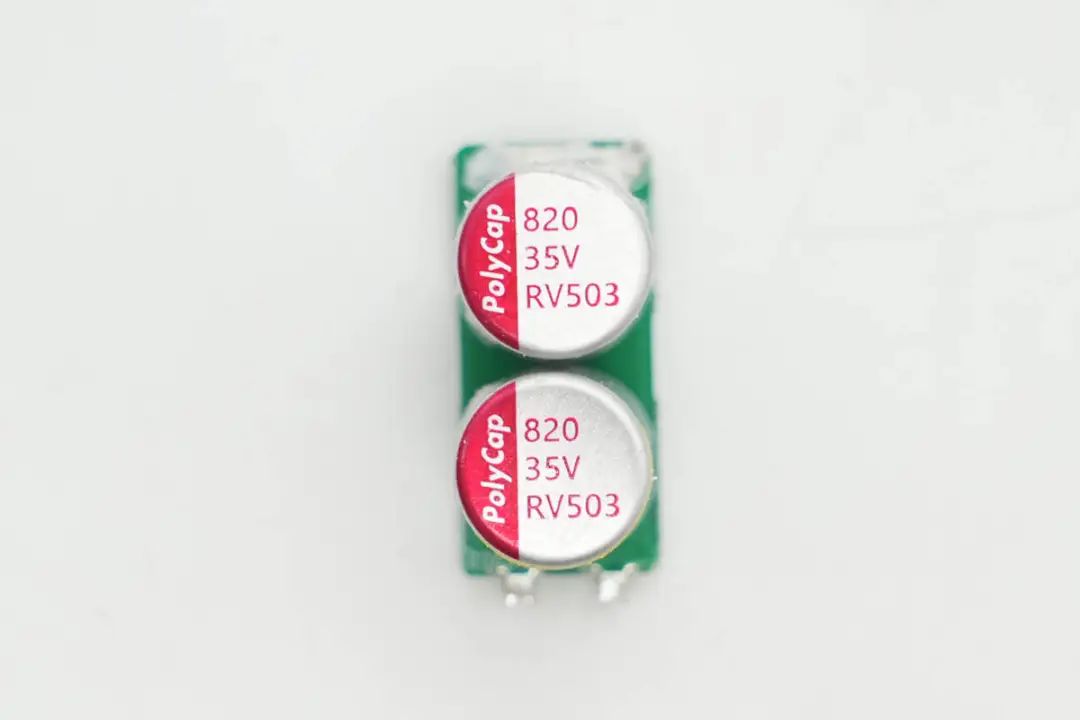

两颗输出滤波固态电容来自柏瑞凯，规格均为35V820μF。

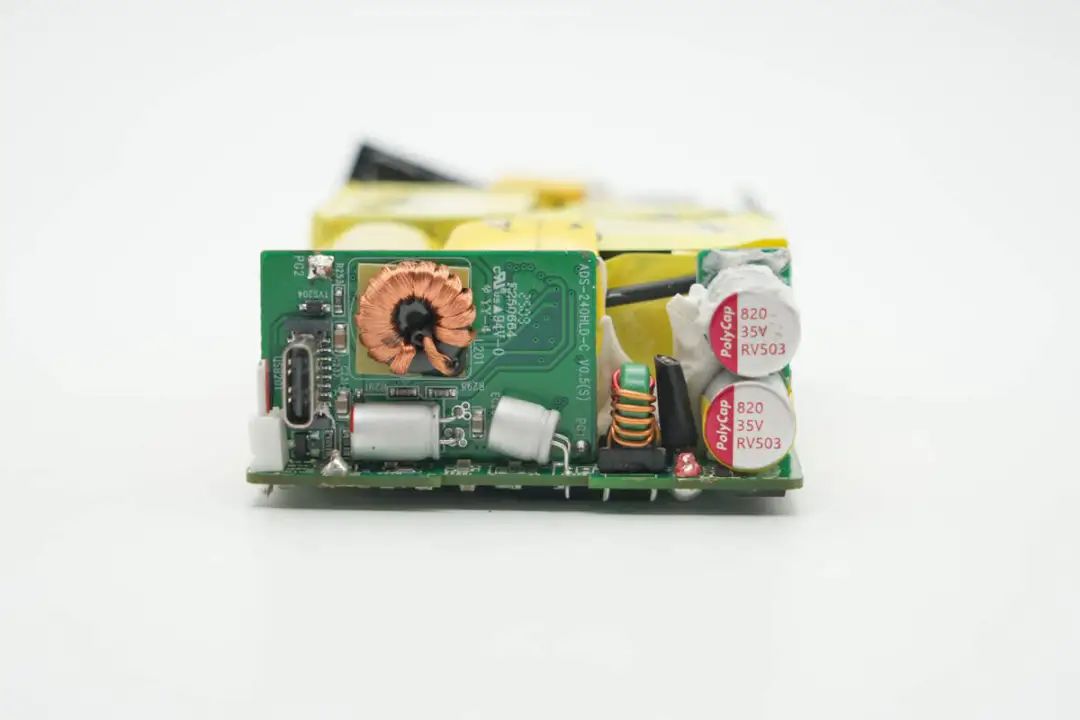

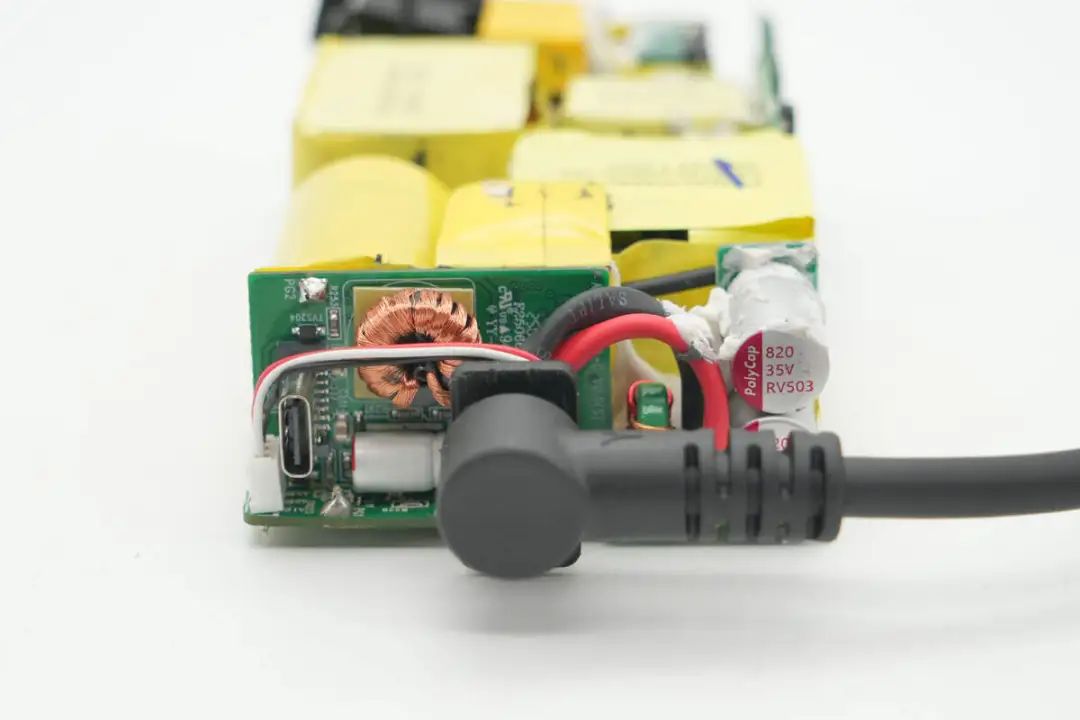

输出端一览，线缆内部分两类导线，用于输出的红，红色、黑线线焊接在主板右侧。

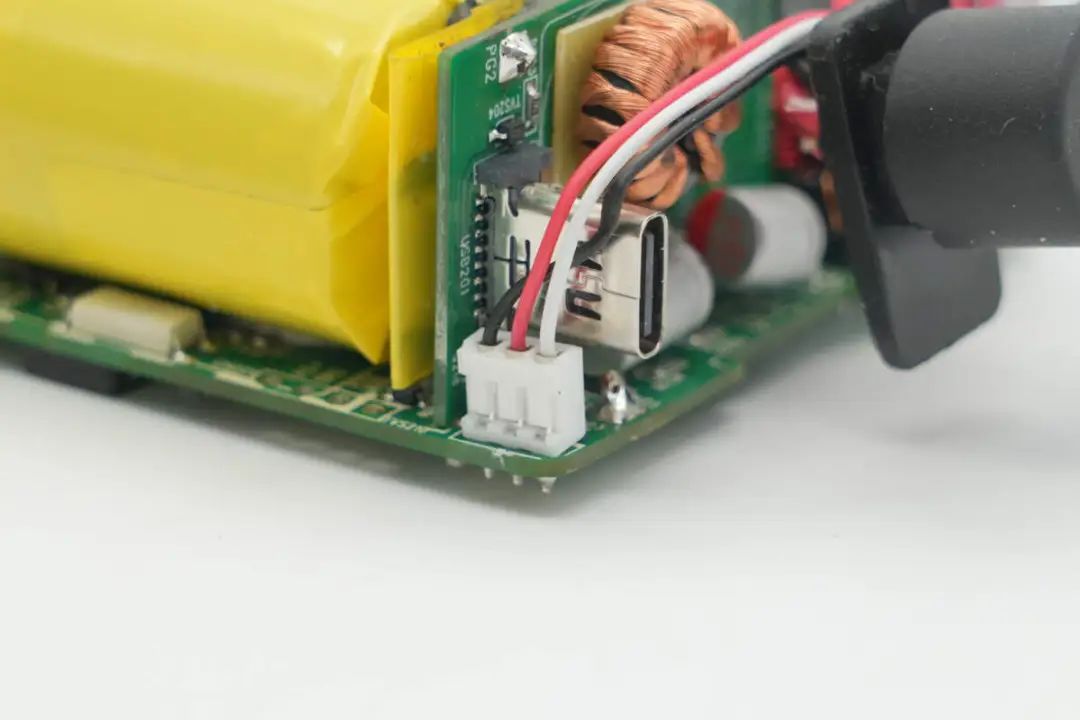

另外红、白、黑信号细导线线为插拔式设计，插槽设在主板另一侧。

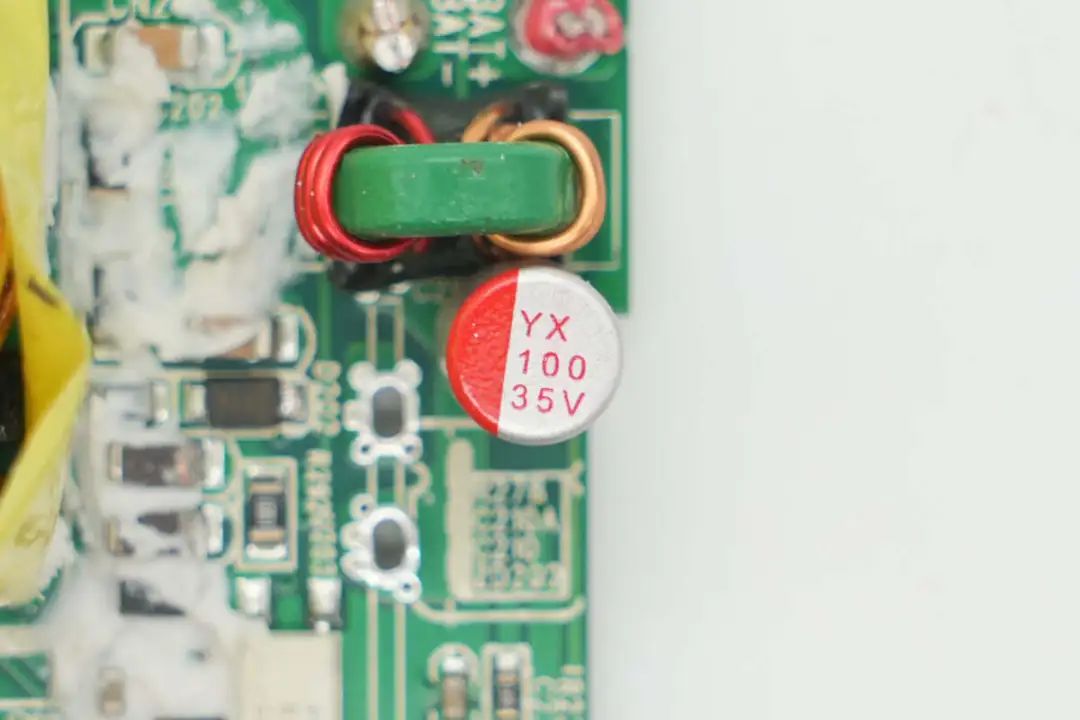

掉导线线缆，输出端还设有一块小板，主板上设有磁环电感以及滤波固态电容。

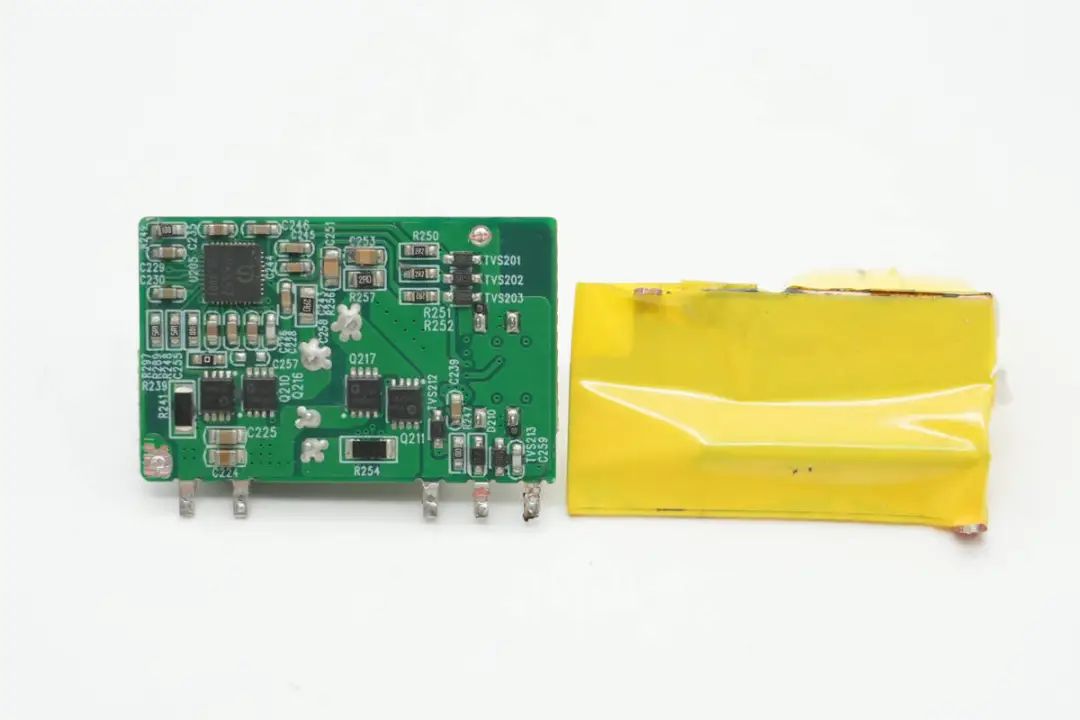

将输出端小板拆下，板子背面配置铜散热板帮助散热，并且包裹胶带绝缘处理。

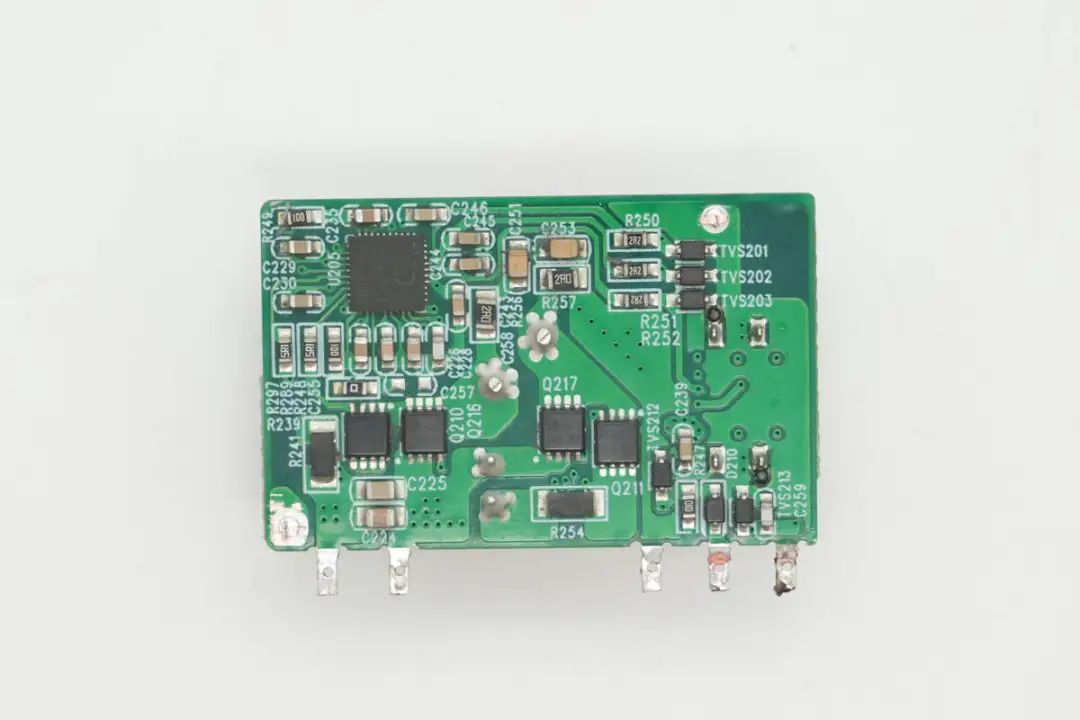

板子背面设有设有升降压协议芯片、同步升降压开关管。

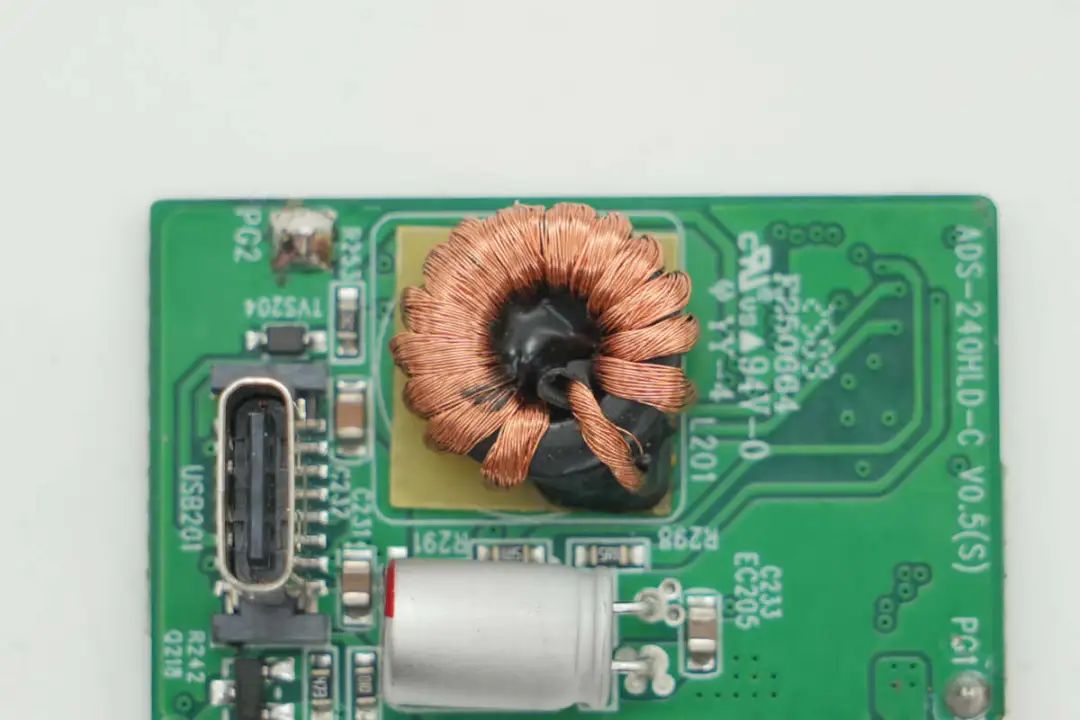

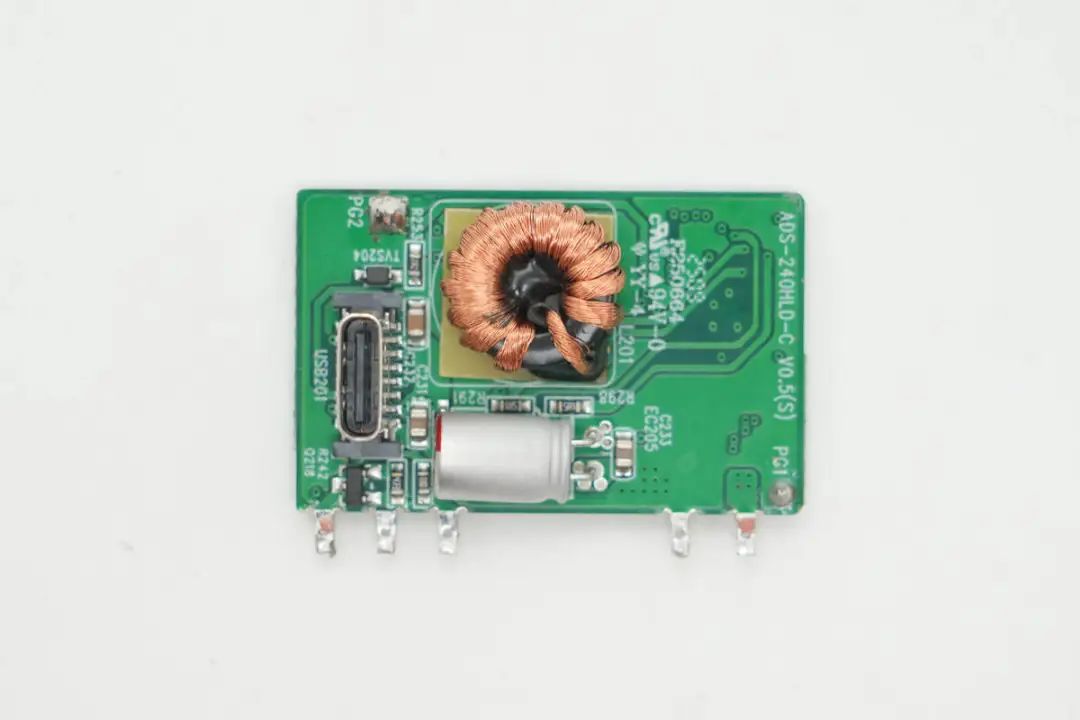

小板正面设有磁环电感、滤波固态电容以及USB-C接口母座。

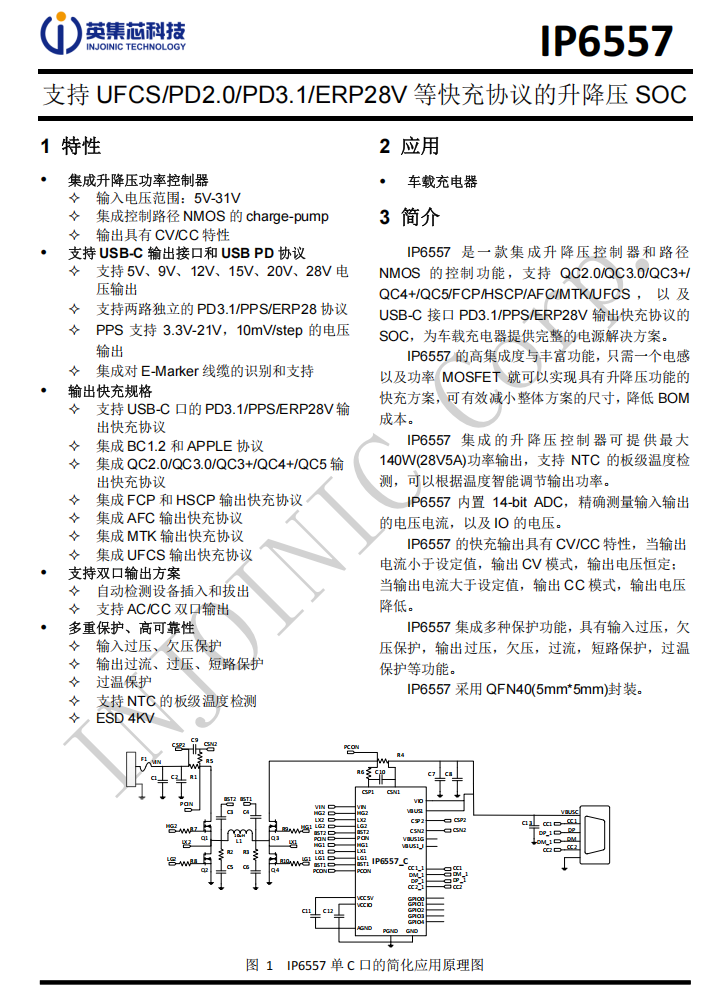

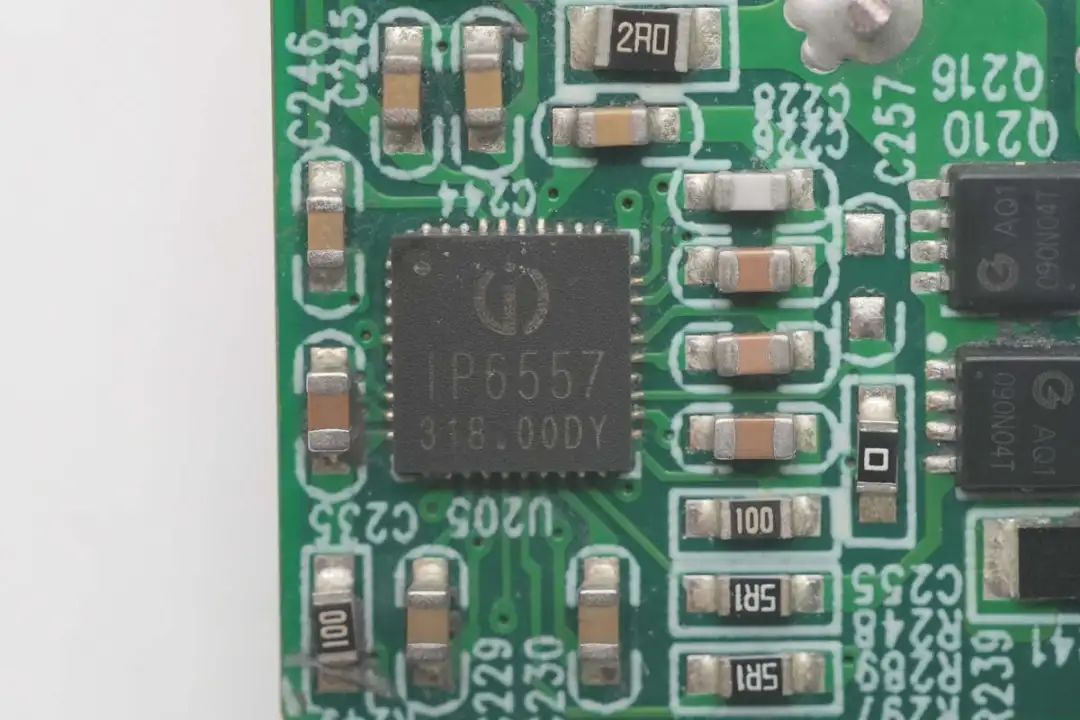

升降压协议芯片来自英集芯，型号IP6557，是一款内部集成升降压控制器和路径NMOS的控制功能，支持QC2.0/3.0/3+/4+/5、FCP、HSCP、AFC、MTK、UFCS，以及USB-C接口PD3.1/PPS/ERP28V输出快充协议的SOC。只需一个电感以及功率MOSFET就可以实现具有升降压功能的快充方案，可有效减小整体方案的尺寸，降低BOM成本为车载充电器提供完整的电源解决方案。
IP6557集成的升降压控制器可提供最大140W（28V5A）功率输出，支持NTC的板级温度检测，可以根据温度智能调节输出功率。内置14-bit ADC，精确测量输入输出的电压电流，以及IO的电压。
IP6557的快充输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。此外集成多种保护功能，具有输入过压，欠压保护，输出过压，欠压，过流，短路保护，过温保护等功能。 采用QFN40（5mm*5mm）封装。

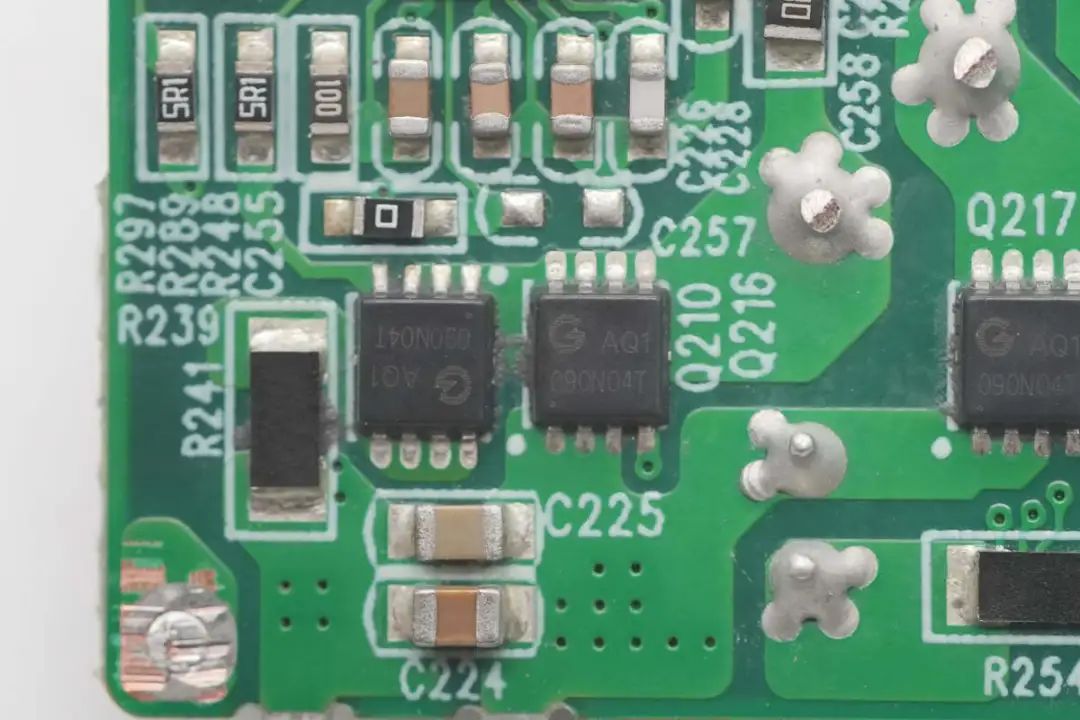

同步升降压开关管来自Galaxy银河微，型号TBL090N04T-3DL8，NMOS管，耐压40V，导阻9mΩ，采用PDFN3*3-8L封装。

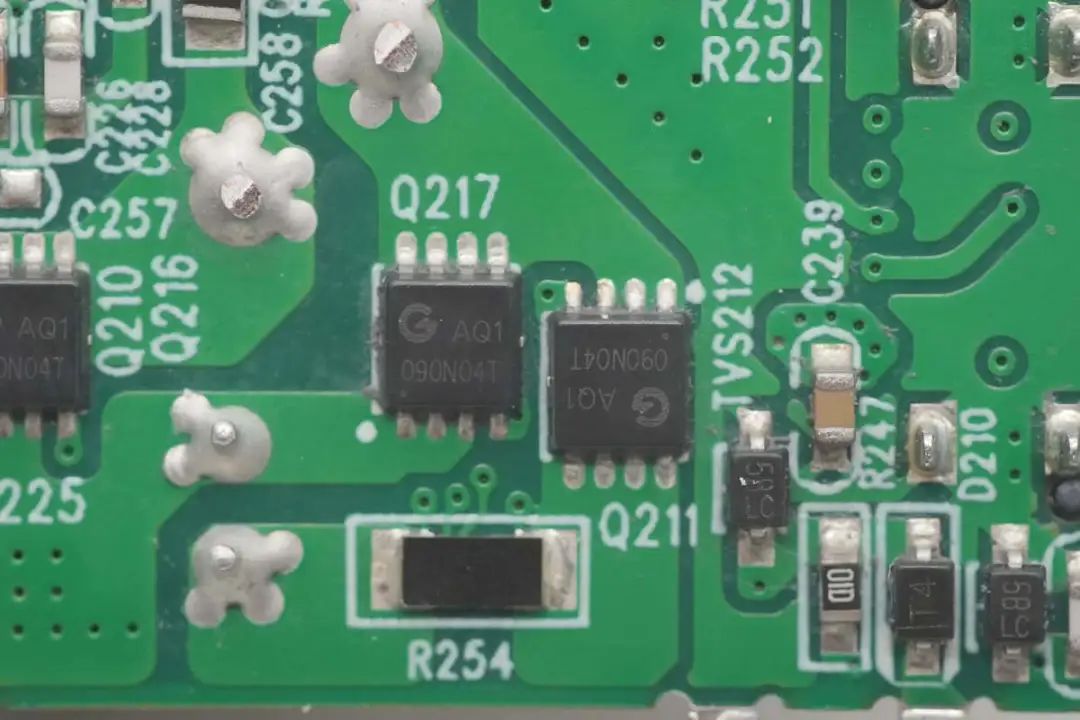

另外两颗开关管型号相同。

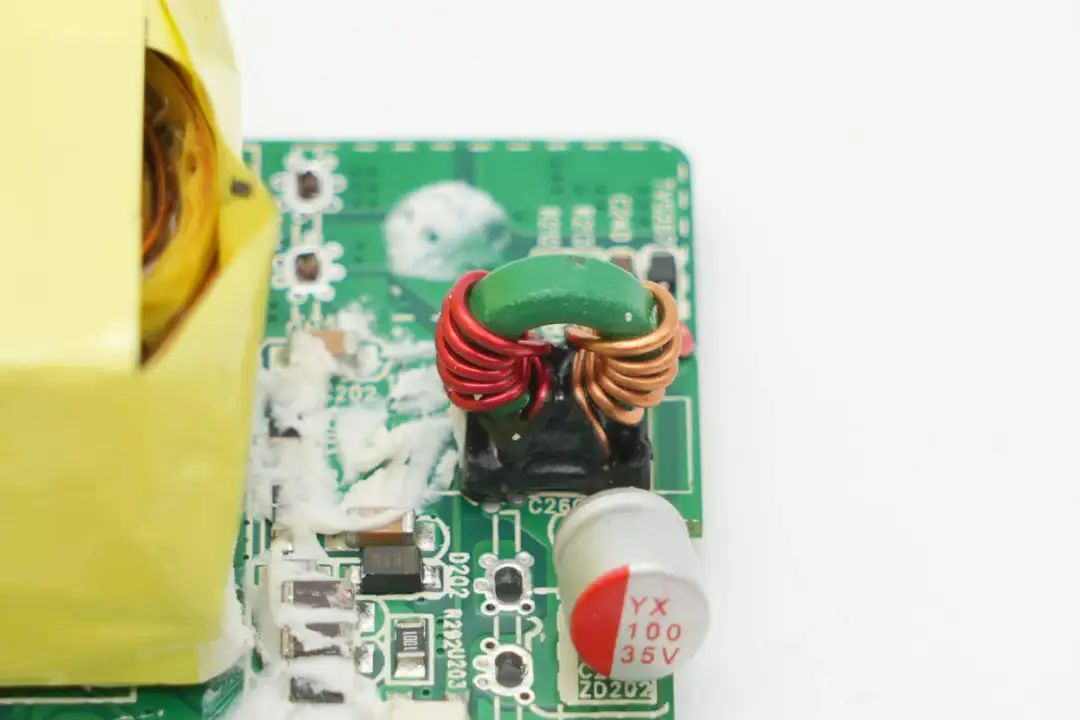

磁环电感特写，采用利兹线绕制，底部设有电木板，中心打胶加固。
滤波固态电容规格为35V100μF。

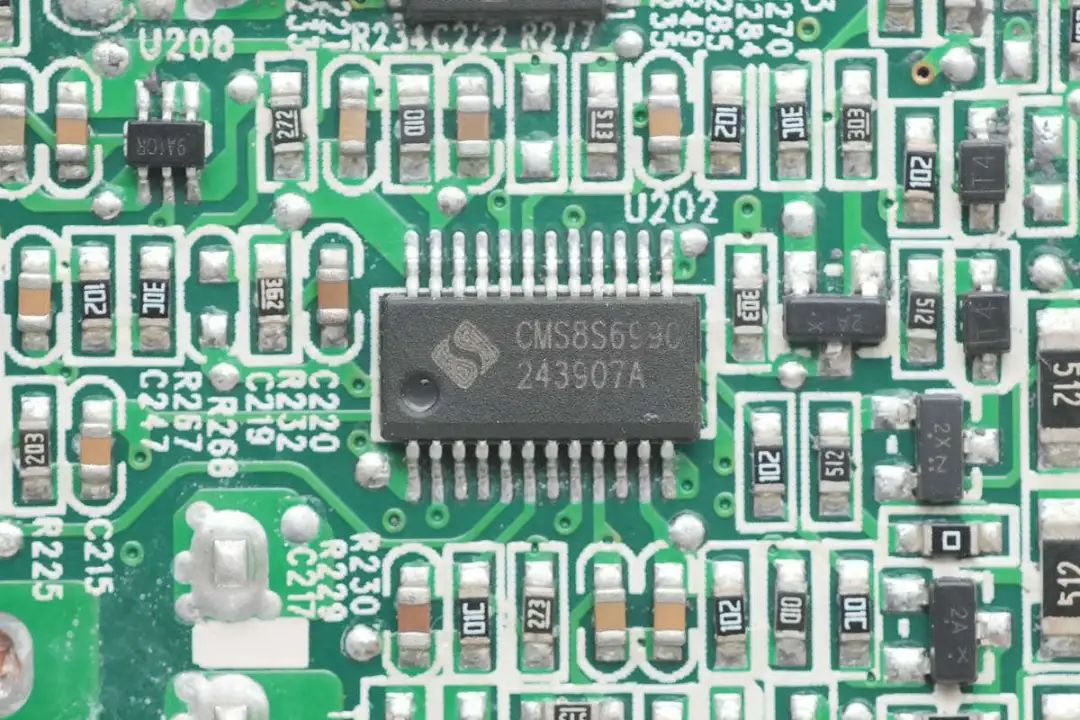

用于充电控制的MCU来自Cmsemicon中微，型号CMS8S6990，这是一款增强型1T 8051 Flash MCU，采用SSOP24封装。

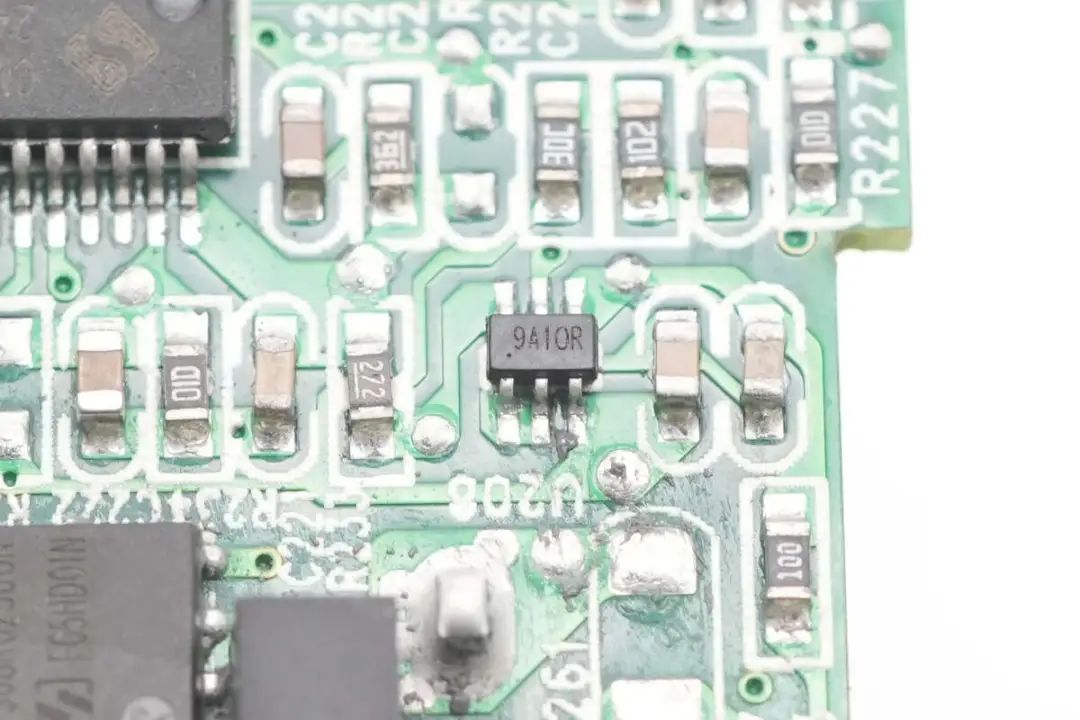

电流检测芯片来自3PEAK思瑞浦，丝印9A1，型号TP181A1，是一颗零漂移，双向电流检测放大器，采用SC70封装。
滤波电感特写，底部设有绝缘支架。

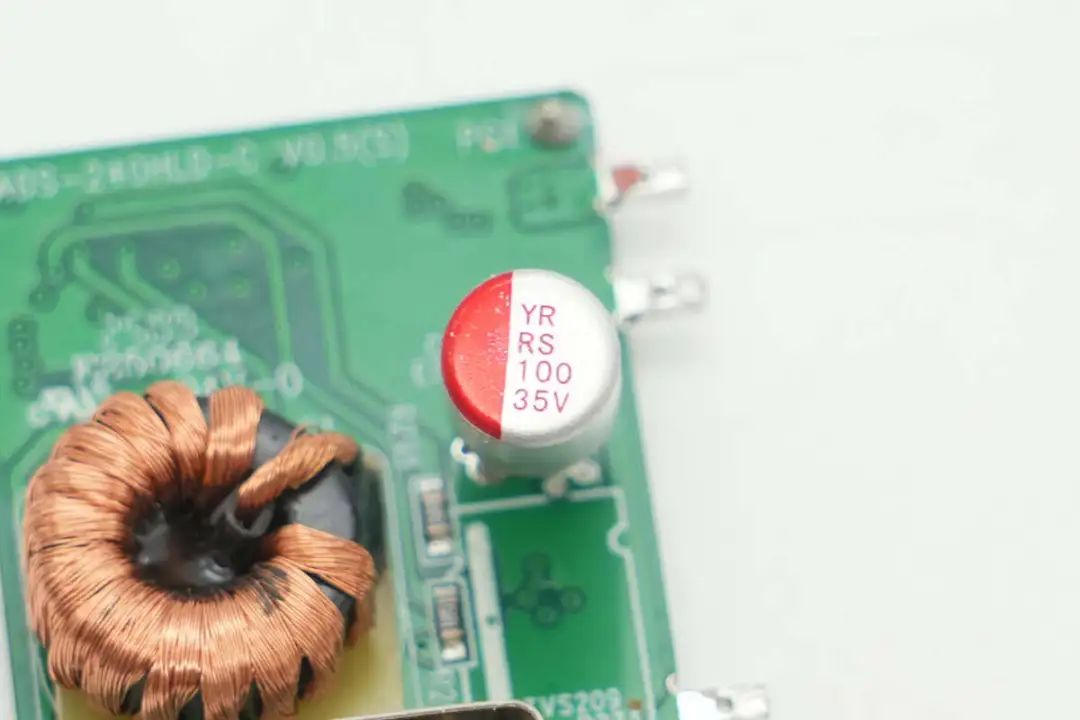

滤波固态电容来自云星电子，规格为35V100μF。

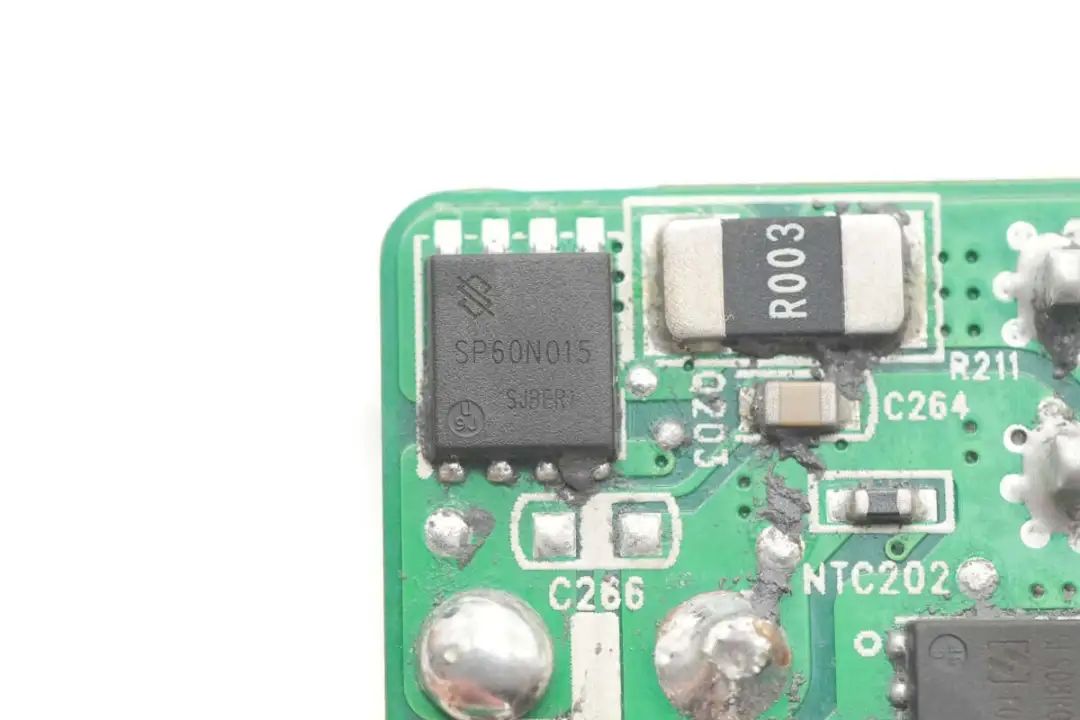

线缆输出VBUS开关管丝印SP60N015。

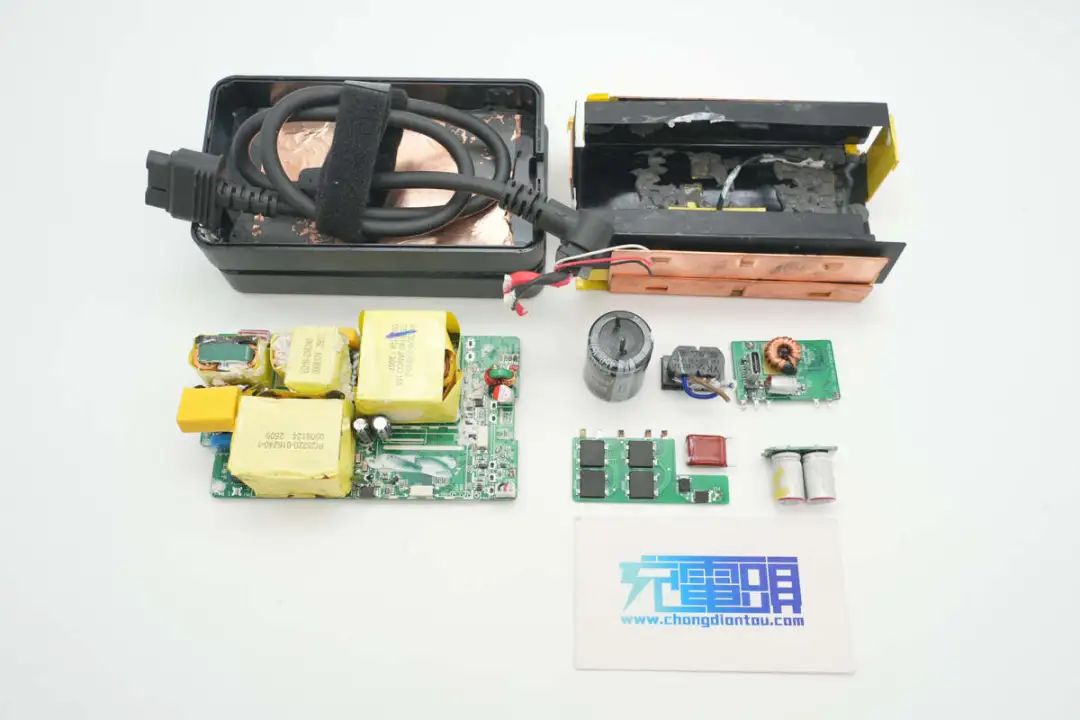

全部拆解一览，来张全家福。
充电头网拆解总结

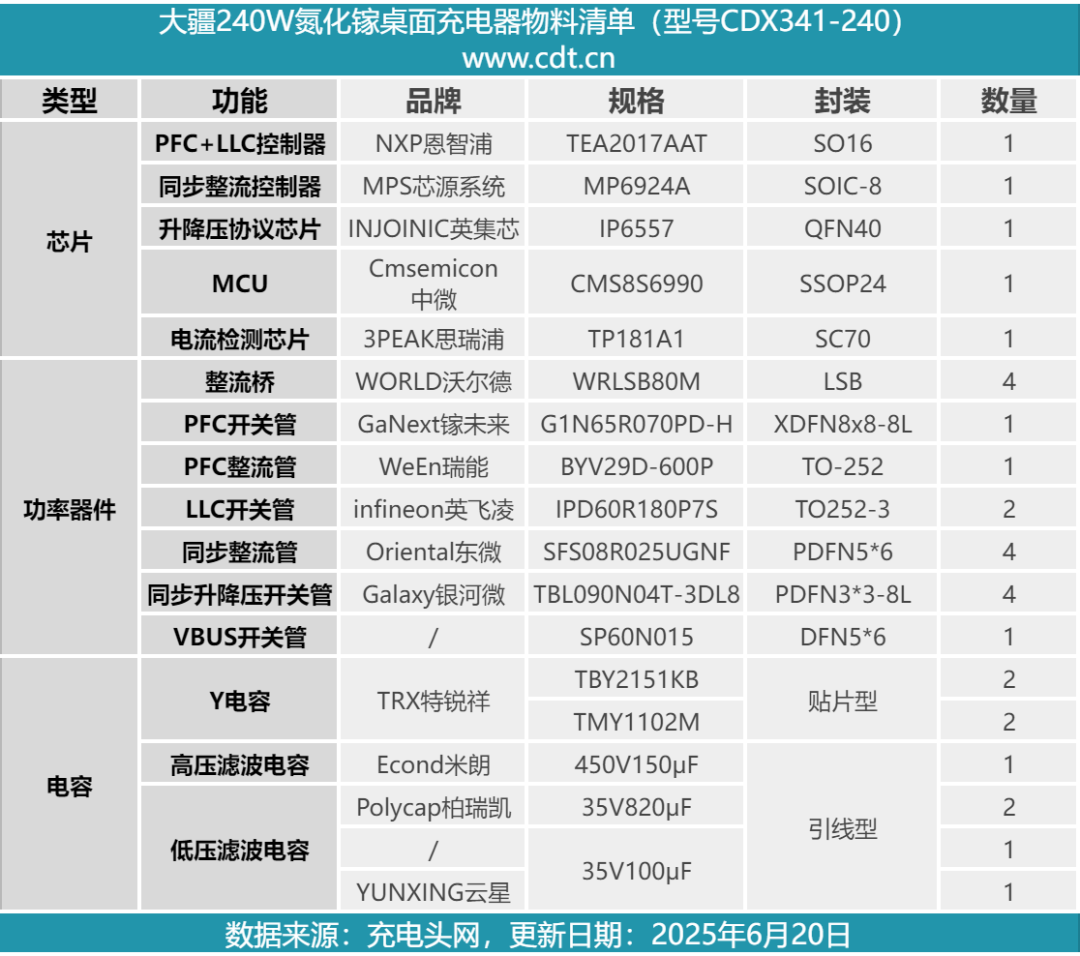

最后附上大疆240W氮化镓桌面充电器核心器件清单，方便大家查阅。
大疆Mavic 4 Pro这款240W桌面充电器虽为经典电源样式设计，但在氮化镓方案的加持下，即便输出功率高达240W，机身也相对做得很小。电源线分体设计，使用更加灵活，自带Mini SDC充电线不仅可以搭配并充充电管家，也能配合大疆户外电源使用。
而配备的USB-C快充接口，兼容市面主流快充协议，并支持140W PD3.1快充，优秀的兼容性以及强悍性能，大大拓宽了这款电源的可适用对象，户外航拍为电池补电同时，也能为用户的手机、平板、笔电设备进行快充，实用性很好。
充电头网通过拆解了解到，电源基于恩智浦TEA2017AAT主控和MPS MP6924A同步整流控制器组合的高效率电源拓扑方案设计，并在PFC升压电路使用了镓未来G1N65R070PD-H氮化镓器件，进一步提升电源效率以及功率密度。LLC开关管以及同步整流管来自英飞凌和东微。
输出端使用中微MCU进行充电控制，英集芯IP6557升降压协议芯片为USB-C口的优秀兼容性和高性能提供支持。整个模块器件布局紧凑，同时打胶加固和导热。此外覆盖双层散热片以及铜箔进行散热，解决大功率运行时的散热问题，用料做工十分可靠。
