在银行、医院、保险公司、连锁酒店等偏服务性质的行业中，工牌是工作人员向客户展示个人信息的重要方式之一，有助于更好地完成服务工作。同时，为了记录客户的重要信息，许多工作人员会携带录音设备，以确保信息的准确性和完整性，从而提升服务质量和工作效率。
PHILIPS飞利浦VTR5180胸牌式录音笔便是一款结合了工牌和录音功能的产品，外观上体积轻薄，能够轻便随身携带。功能上，它支持一键开启声音录制，快速响应工作需求；配备Clear Voice技术，能够有效消除环境噪音，提供清晰的人声；支持长达20小时续航时间，可满足一整天的录制需求。下面就来看看这款产品的详细拆解报告吧~
一、PHILIPS飞利浦VTR5180胸牌式录音笔开箱
飞利浦VTR5180胸牌式录音笔包装盒采用了家族式的设计风格，天地盖结构。盒盖顶部展示产品外观，“PHILIPS”品牌LOGO，“VoiceTracer”系列名称和产品名称，以及“清晰记录您的声音”的产品宣传语，32GB内存标签。
包装盒底部介绍了产品特点：一键录音、智能降噪、高品质麦克风。
盒盖右侧介绍内部物品信息：USB数据线、使用手册。
左侧介绍产品信息：USB Type-C接口，32/64GB内存选择，高品质麦克风，WAV录制格式。

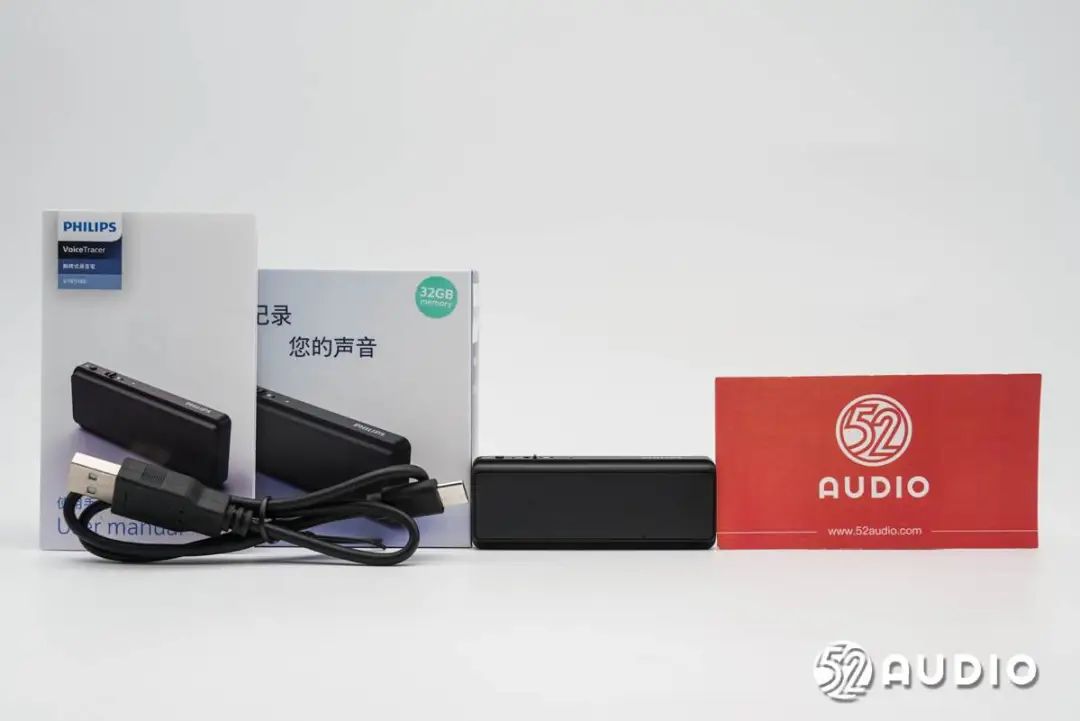

打开包装盒，取出内部所有物品，包括主机、充电线和使用手册。

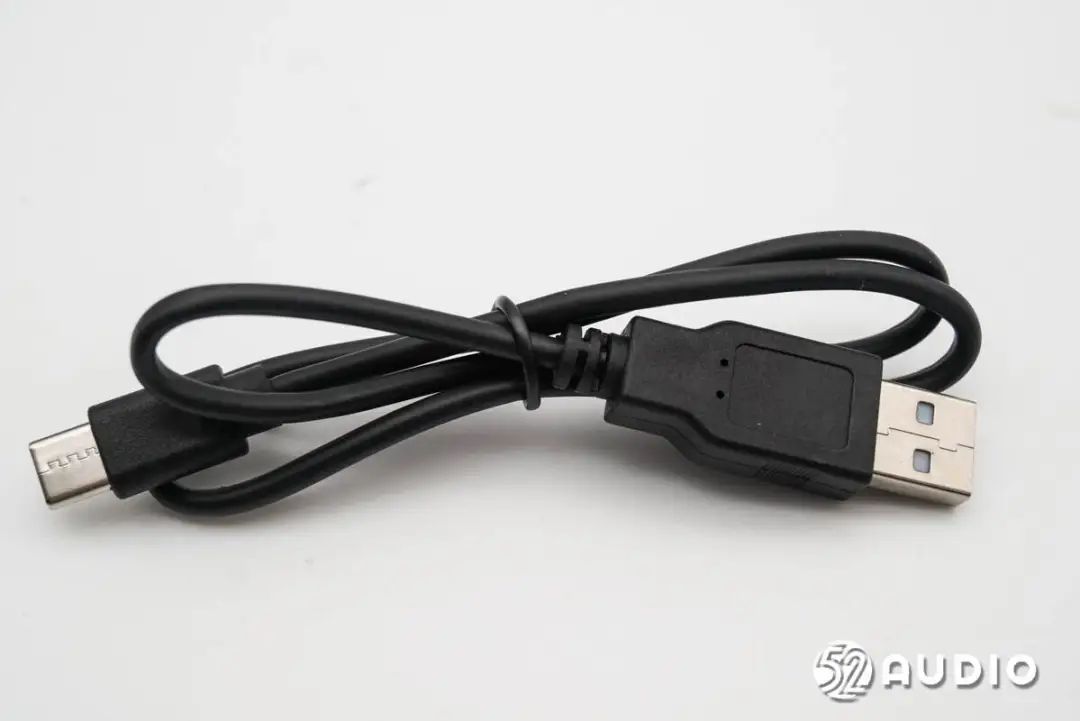

USB-A to Type-C数据线，用于录音笔充电和数据传输。

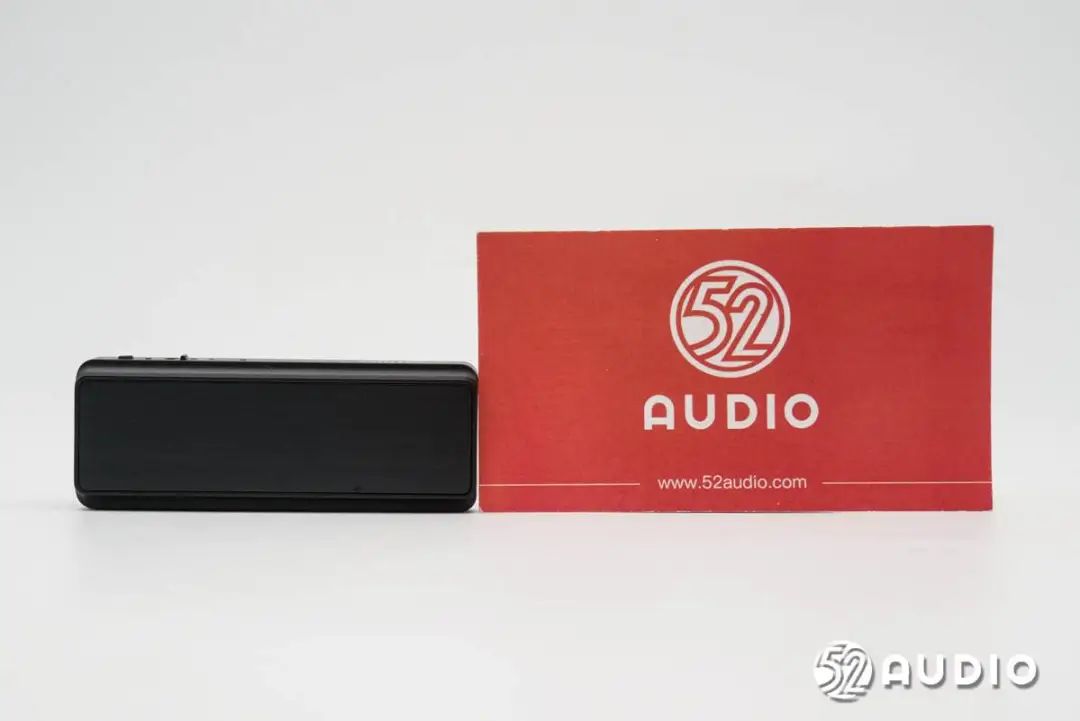

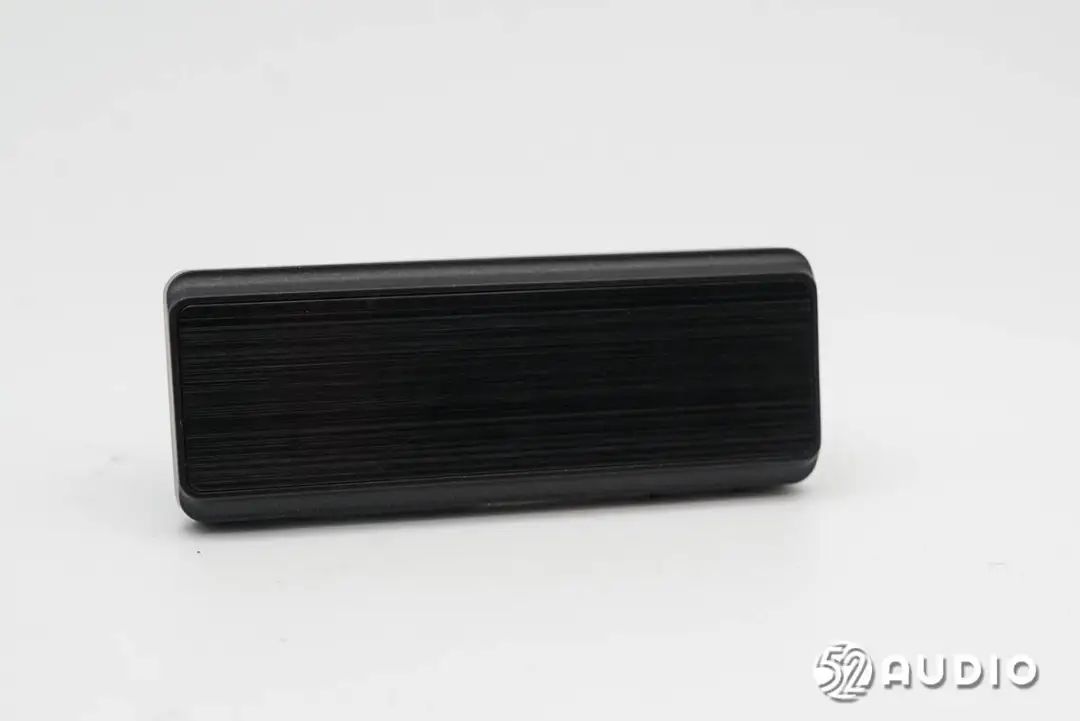

PHILIPS飞利浦VTR5180胸牌式录音笔正面外观一览，采用了长方形设计，磨砂质感，体积小巧轻薄，佩戴轻盈无感。
正面面板特写，可通过镭射、胶贴两种方式设置公司、职务、人名等信息。

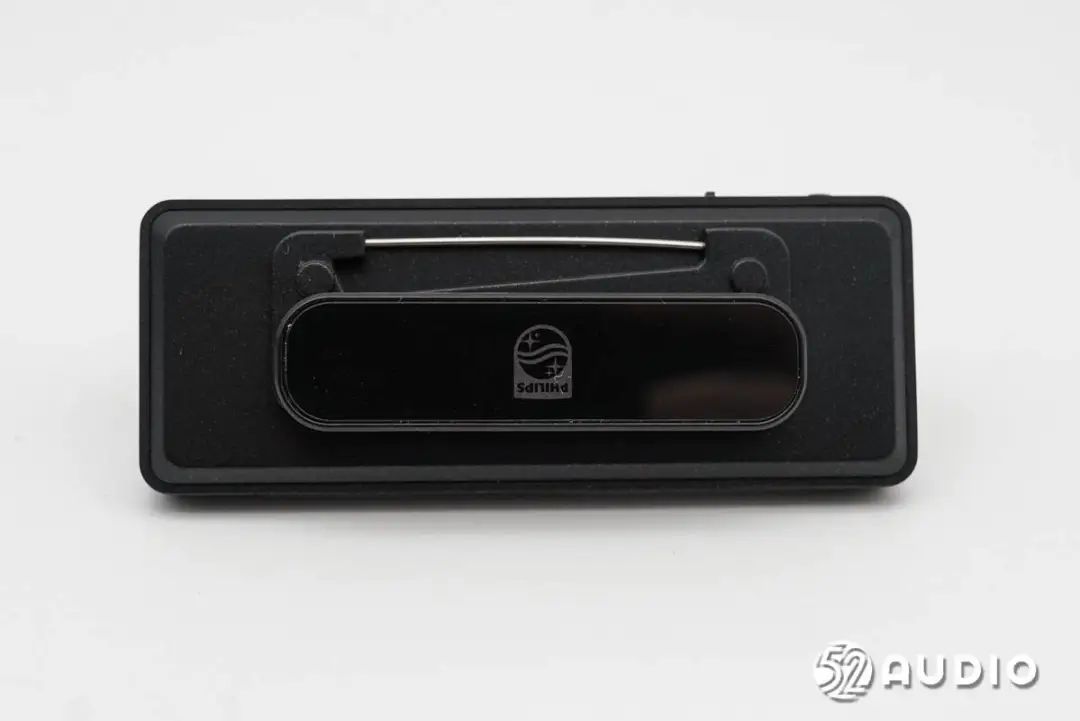

机身背部设计有胸针式卡扣，以及磁吸固定的磁吸片。

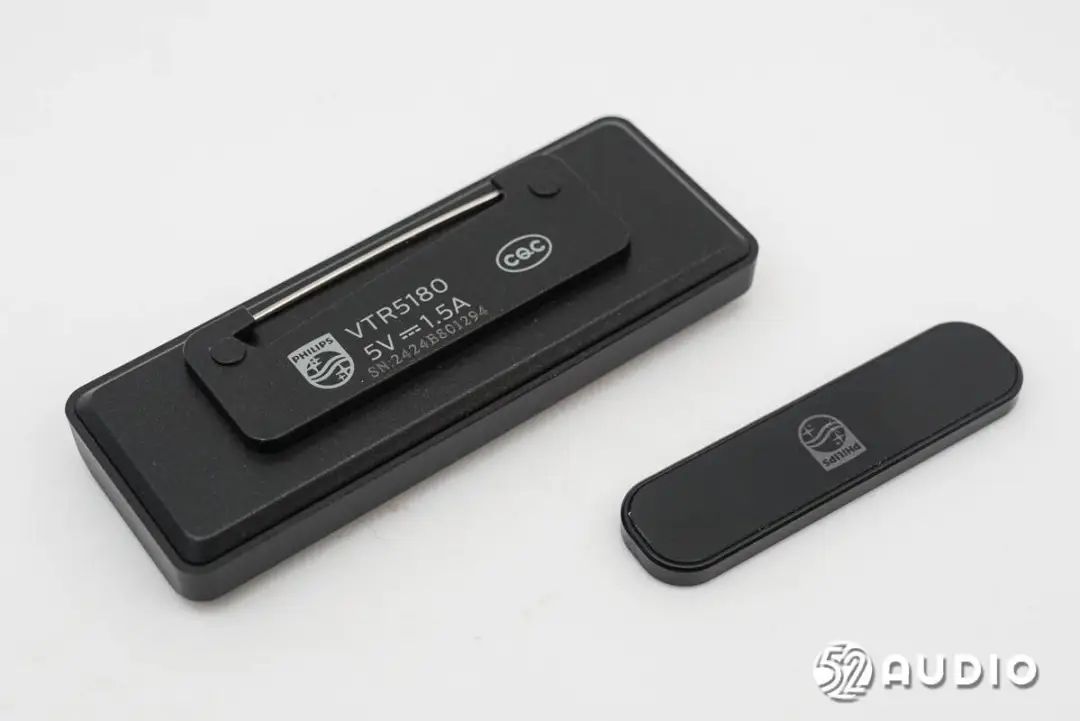

取掉磁吸片。

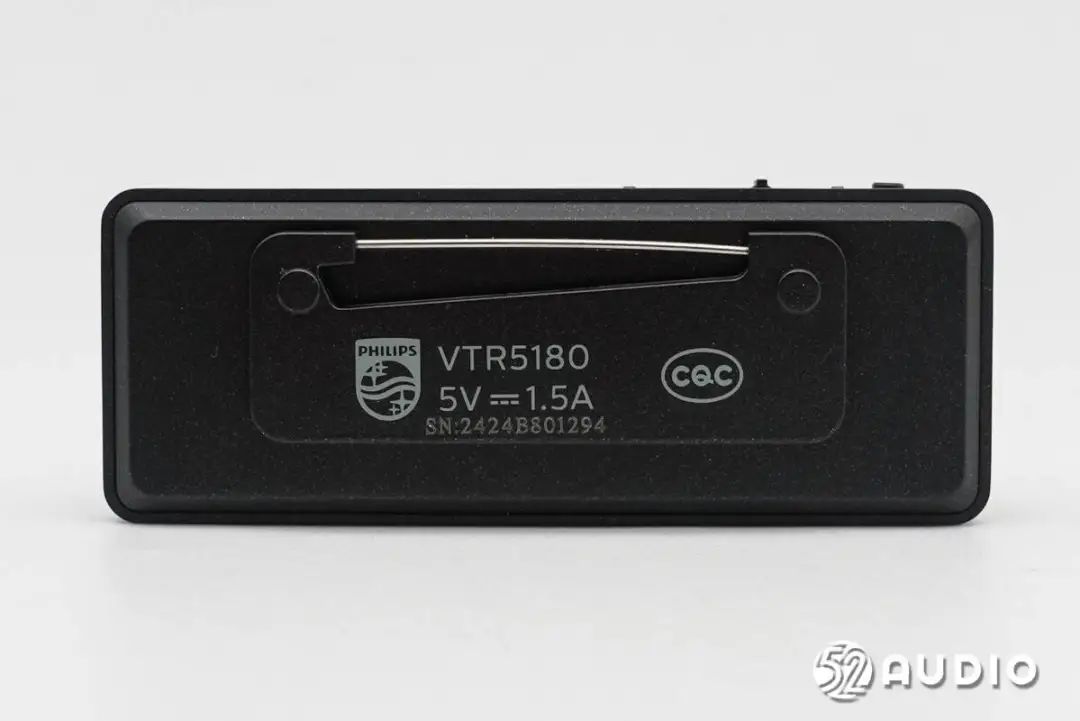

机身背部的胸针式卡扣特写，上方标注品牌LOGO和产品信息，型号：VTR5180，输入：5V-1.5A。
机身侧边设计有“PHILIPS”品牌LOGO，以及功能按键、指示灯和麦克风开孔。

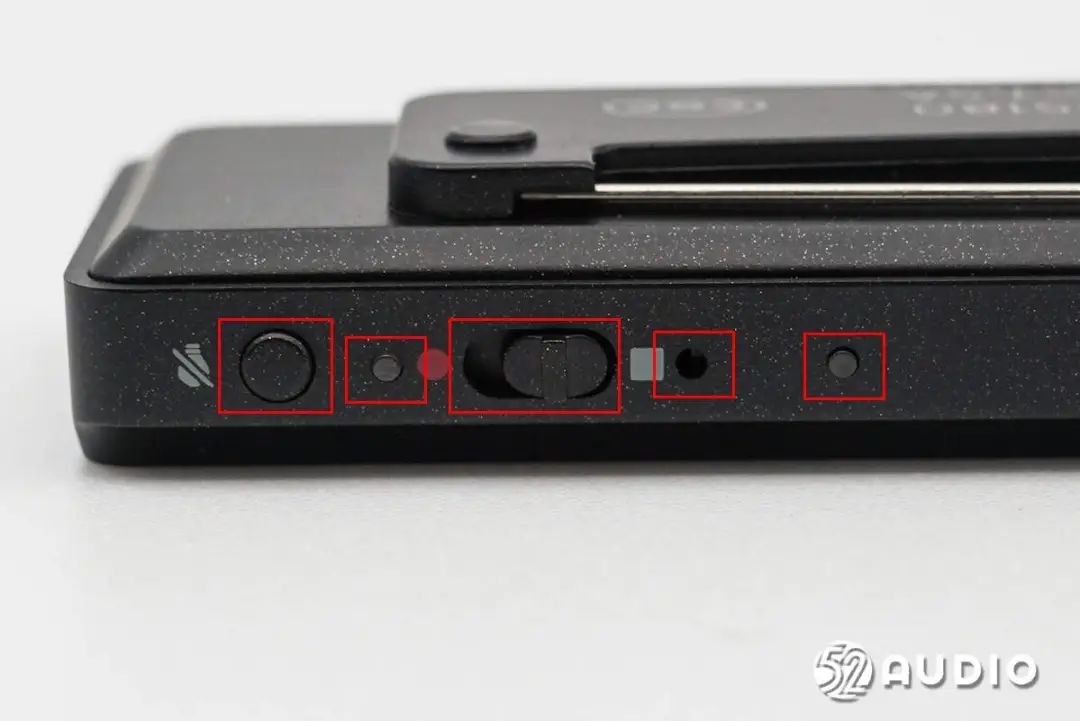

机身上的功能按键和开孔特写，从左到右依次为录音灯开/关键、录音指示灯、电源开/关键（开启/关闭录音）、麦克风开孔和充电指示灯。

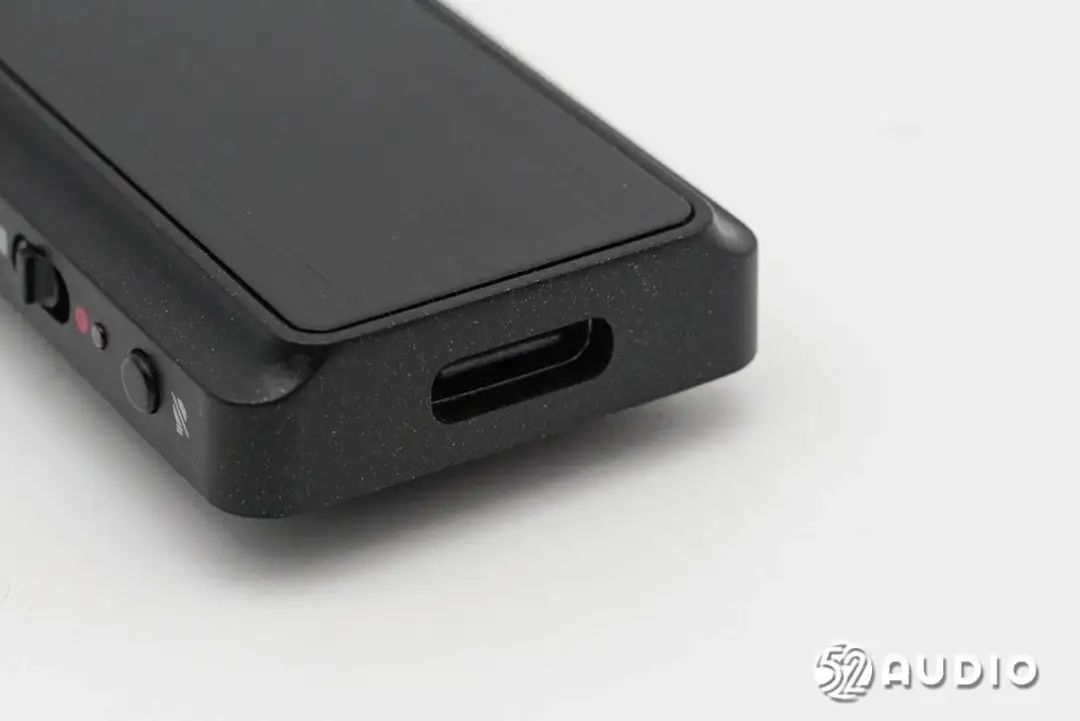

机身底部设置Type-C接口，用于充电和导出录音数据。

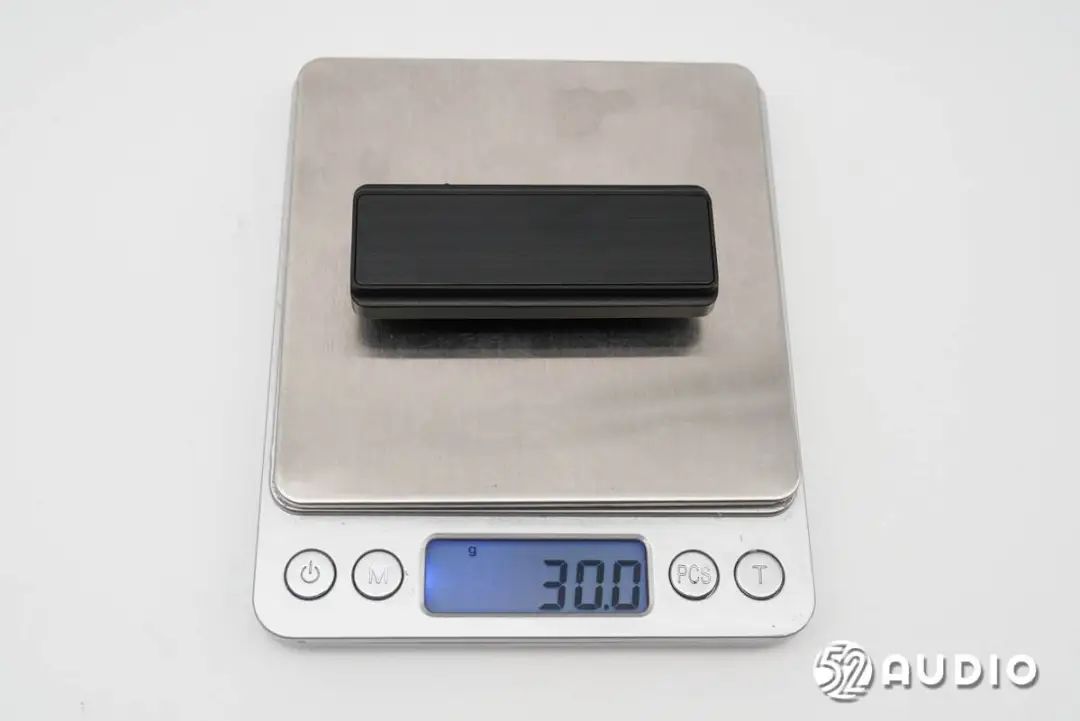

经我爱音频网实测，PHILIPS飞利浦VTR5180胸牌式录音笔采用采用磁吸片固定重量约为30g，体积轻巧，佩戴舒适。

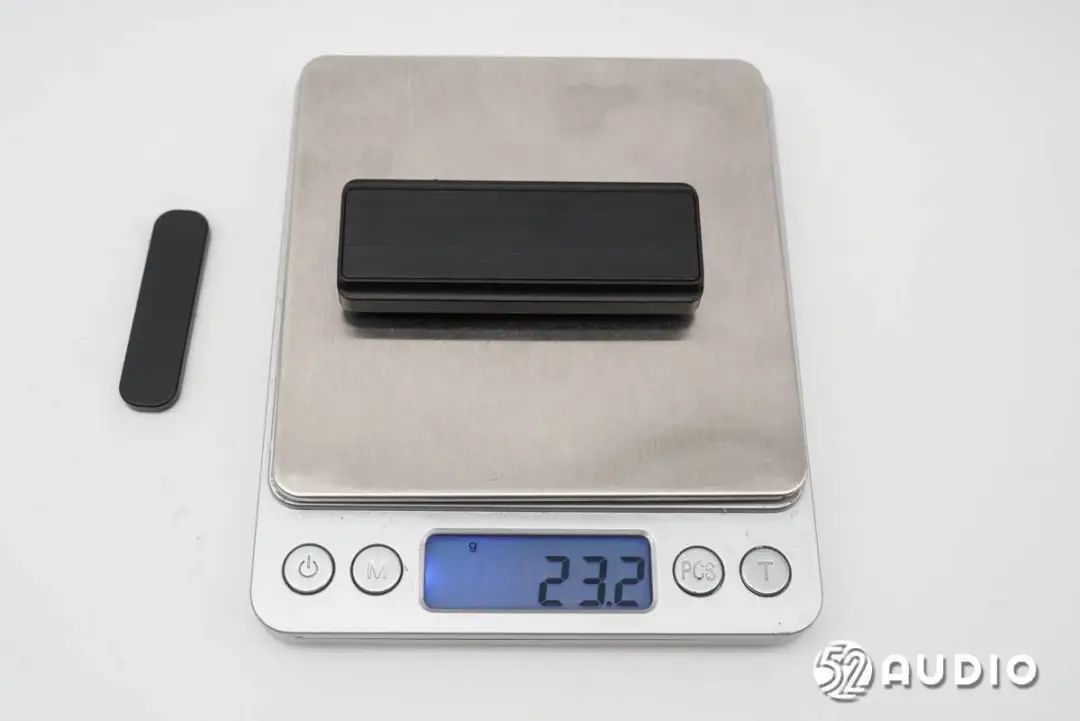

采用胸针式卡扣固定重量仅约为23.2g。

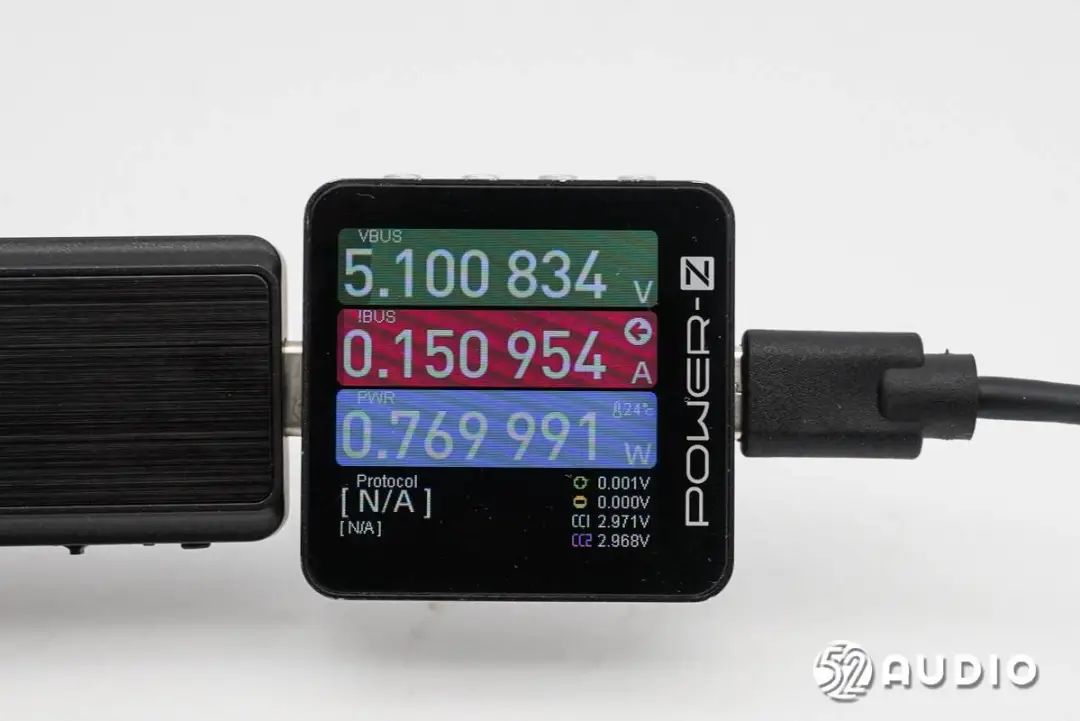

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对PHILIPS飞利浦VTR5180胸牌式录音笔进行充电测试，输入功率约为0.77W。
二、PHILIPS飞利浦VTR5180胸牌式录音笔拆解
通过开箱，我们详细了解了PHILIPS飞利浦VTR5180胸牌式录音笔的轻薄外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
拆掉卡扣式固定的背部盖板。

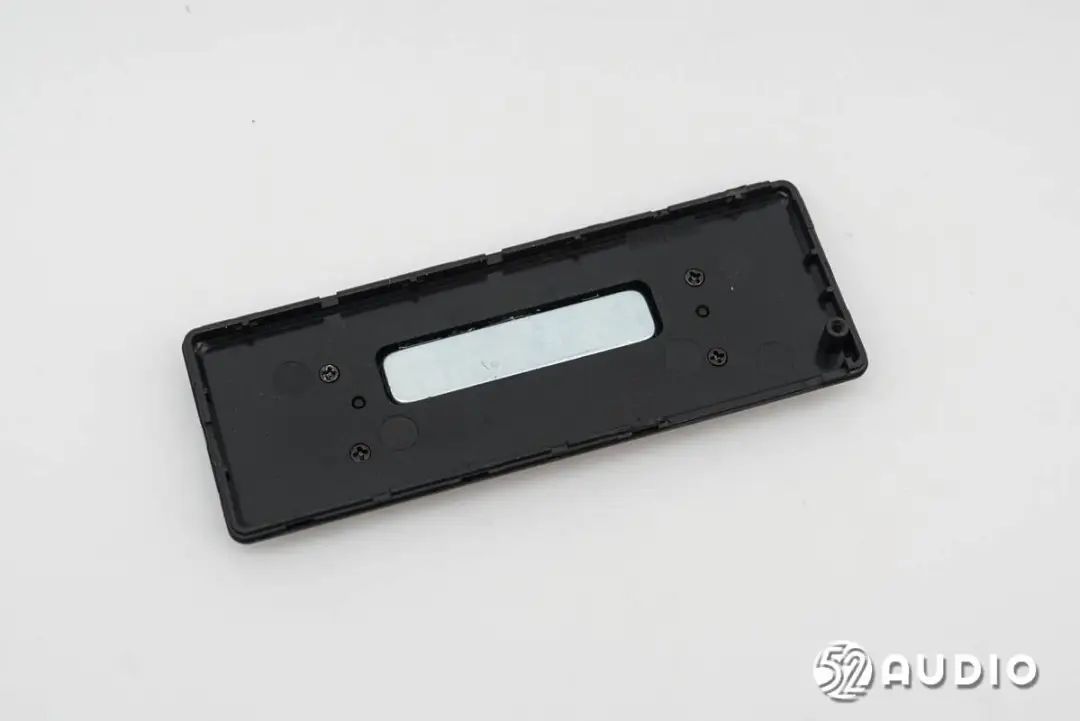

盖板内侧结构一览，设置有磁铁与磁吸片固定。

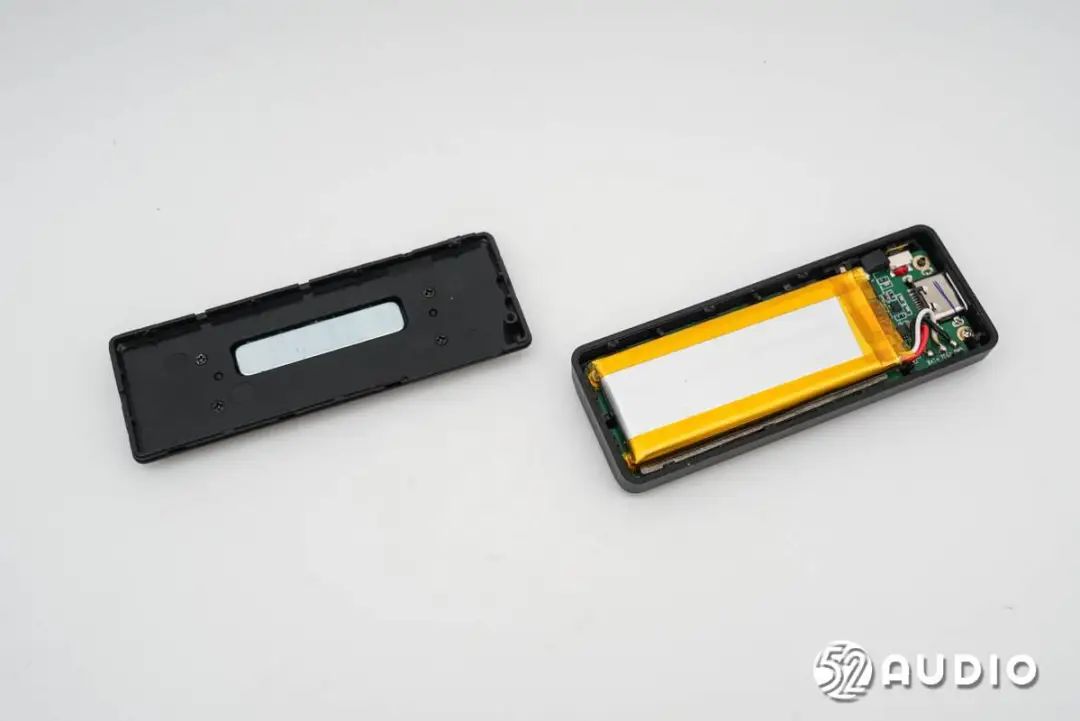

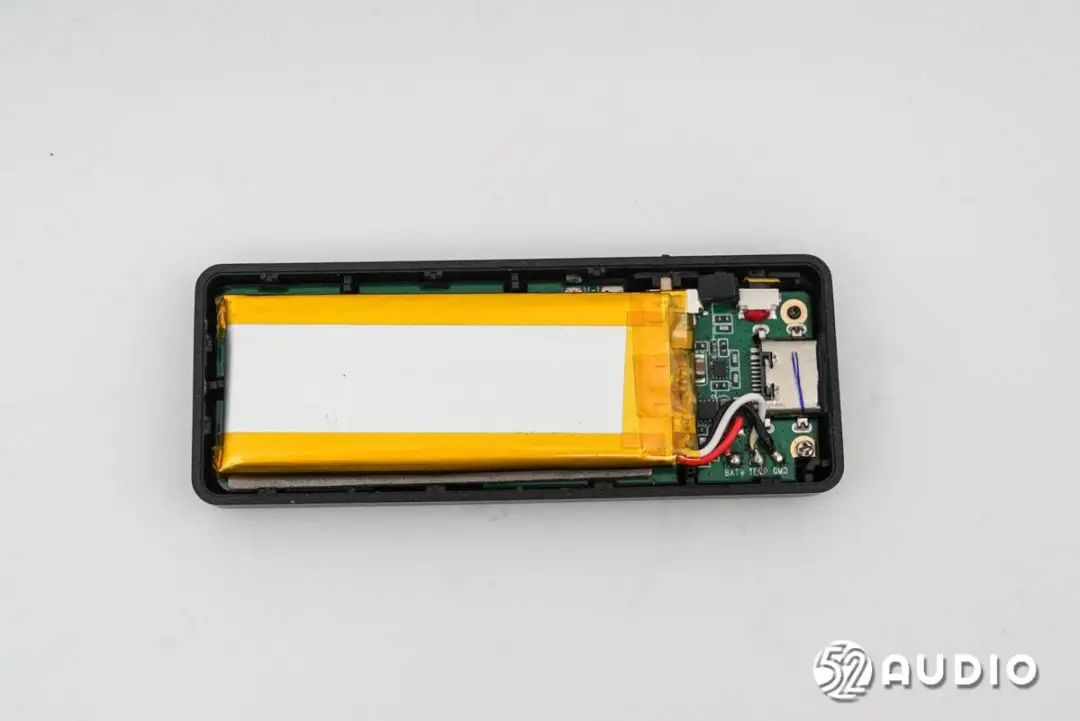

腔体内部结构一览，设置有主板和电池单元。

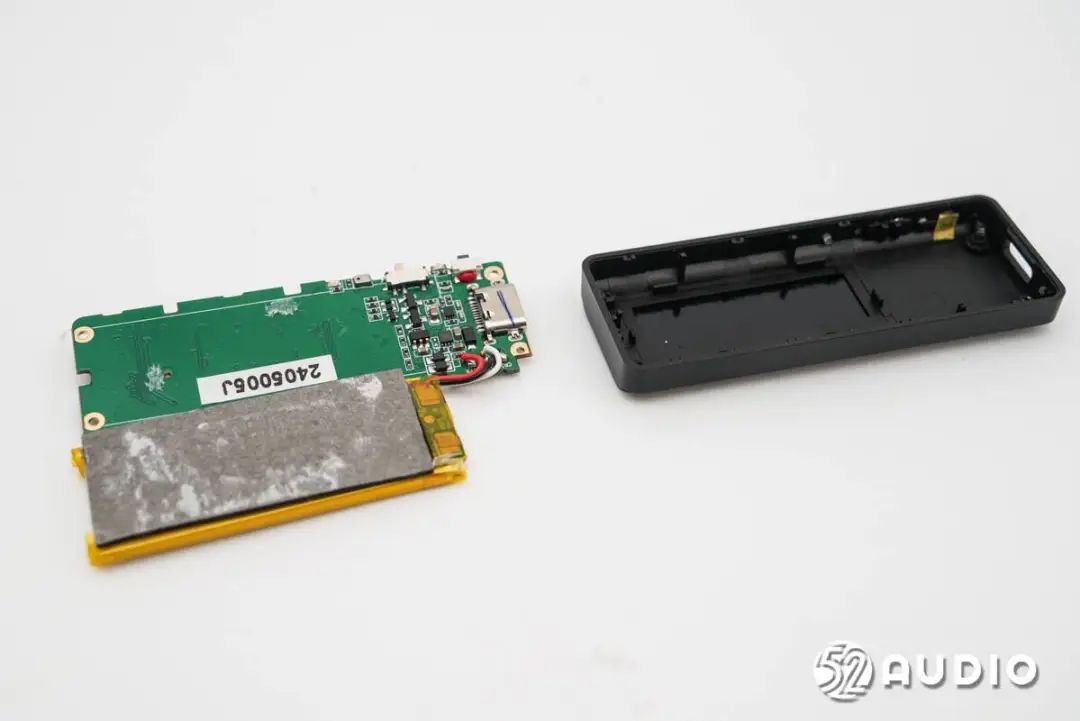

卸掉螺丝，取出腔体内部所有组件。

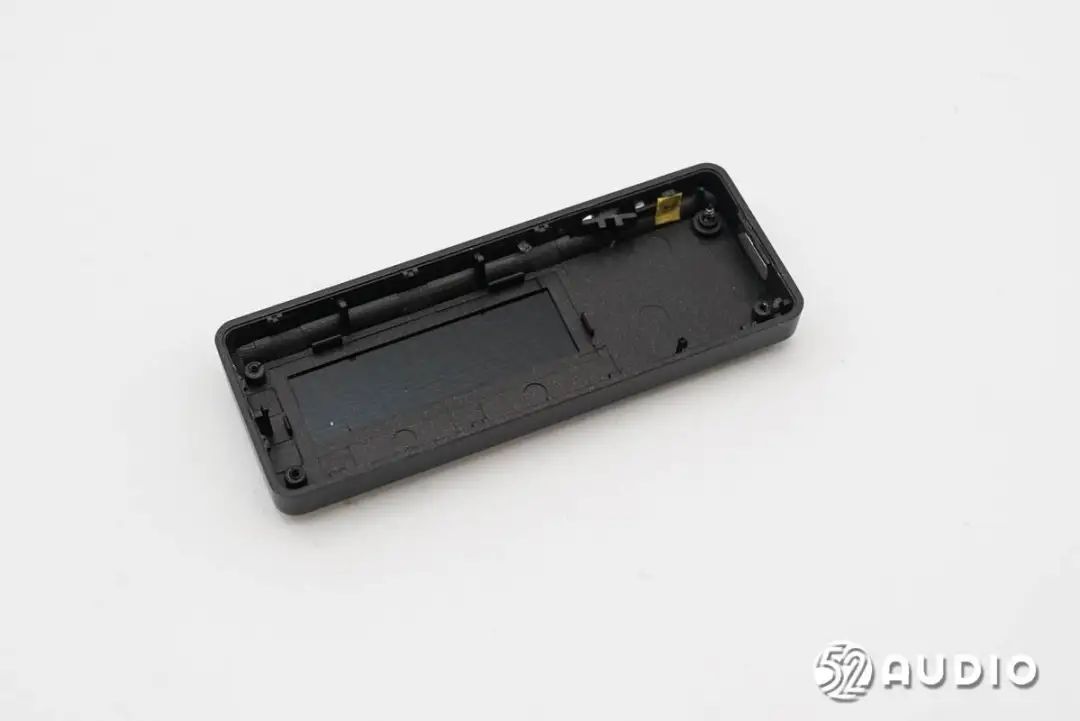

腔体底部结构一览。

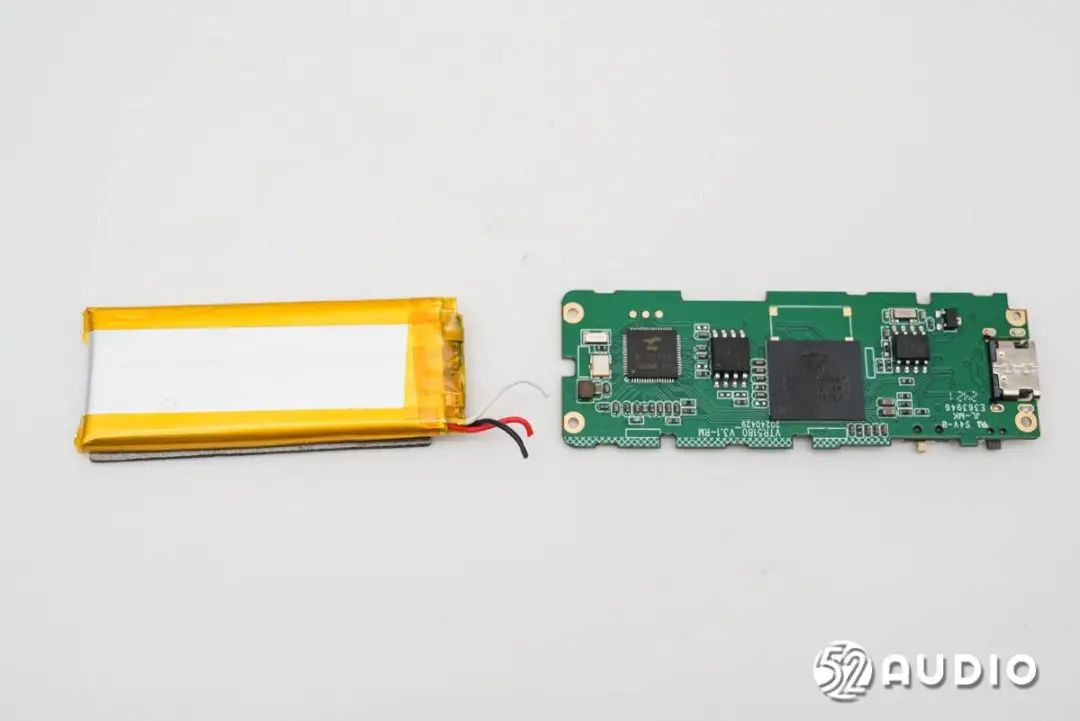

断开导线，分离主板和电池。

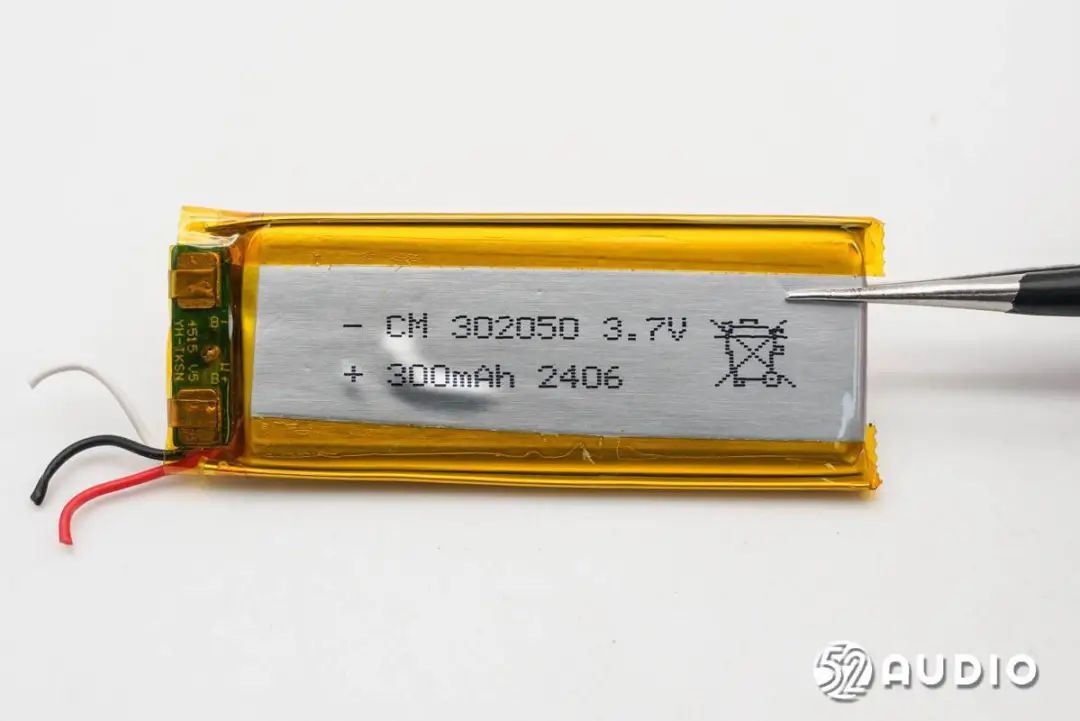

飞利浦VTR5180胸牌式录音笔内置锂电池型号：CM 302050，标称电压：3.7V，额定容量：300mAh。

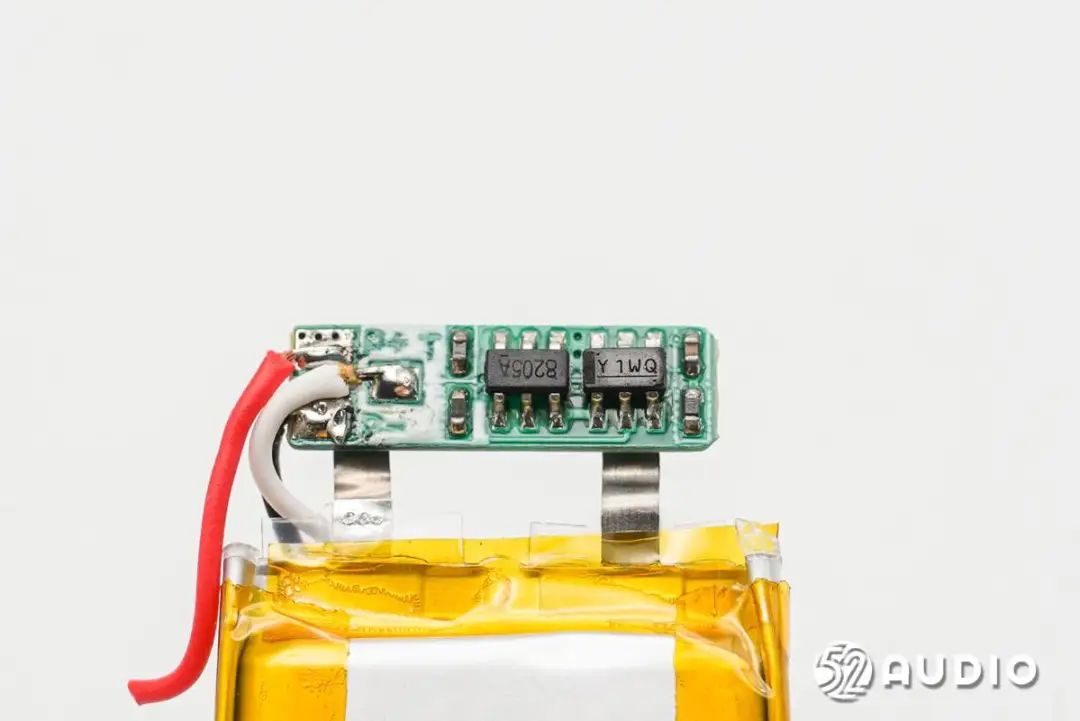

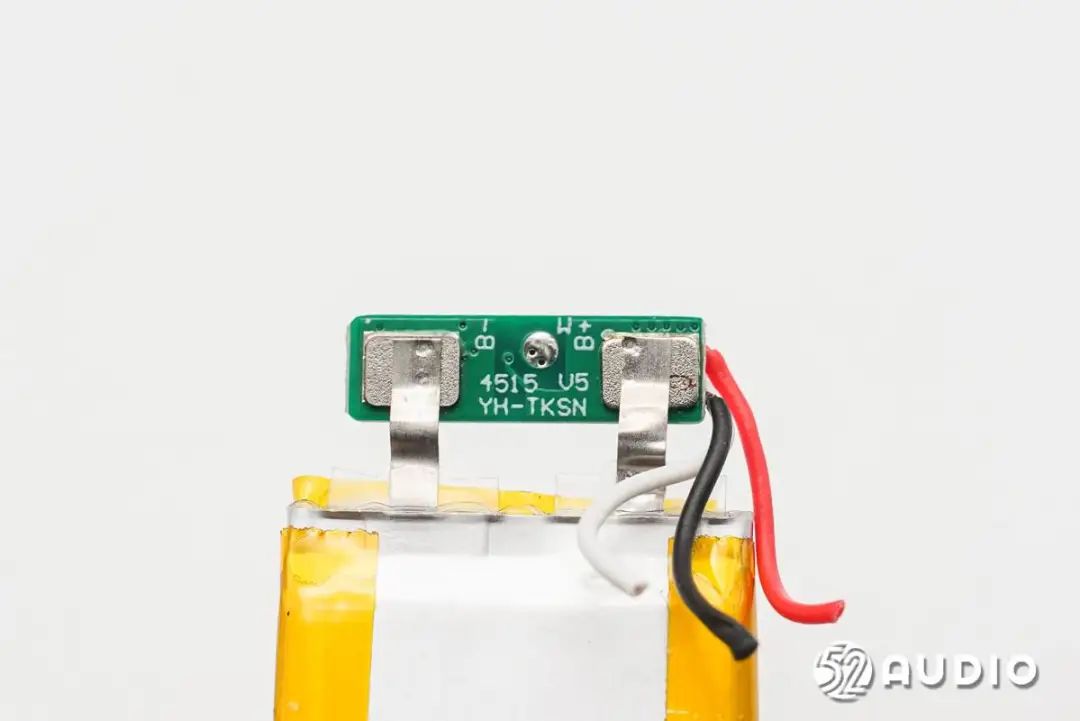

撕开外部绝缘保护，电池保护板一侧电路一览。
电池保护板另外一侧电路一览。

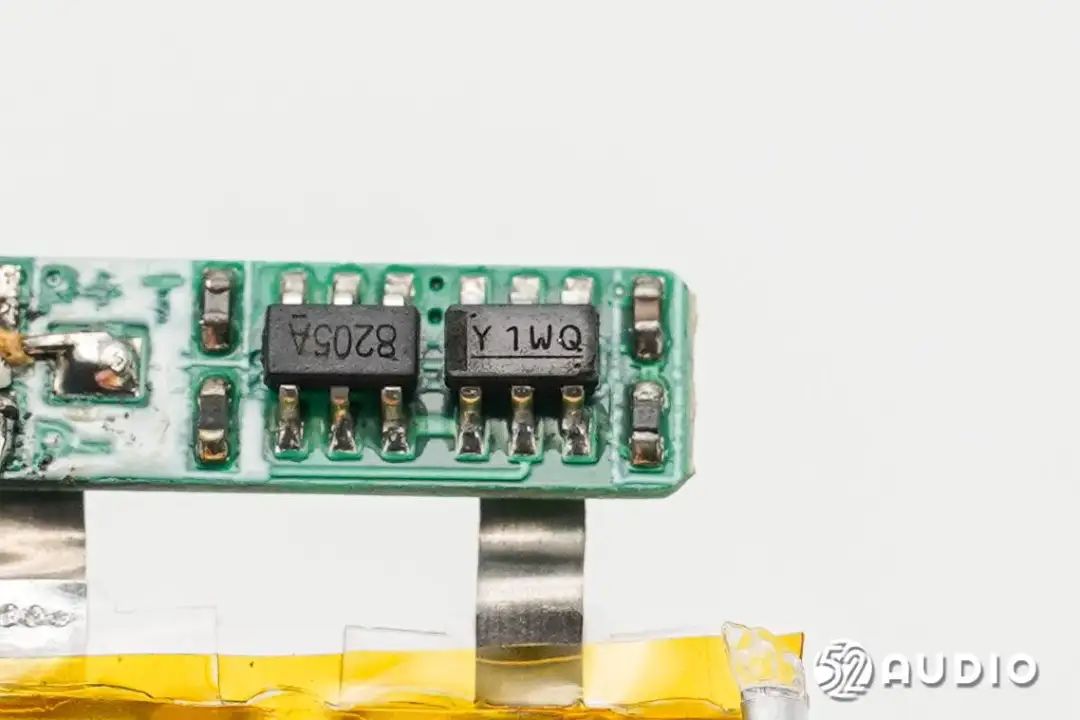

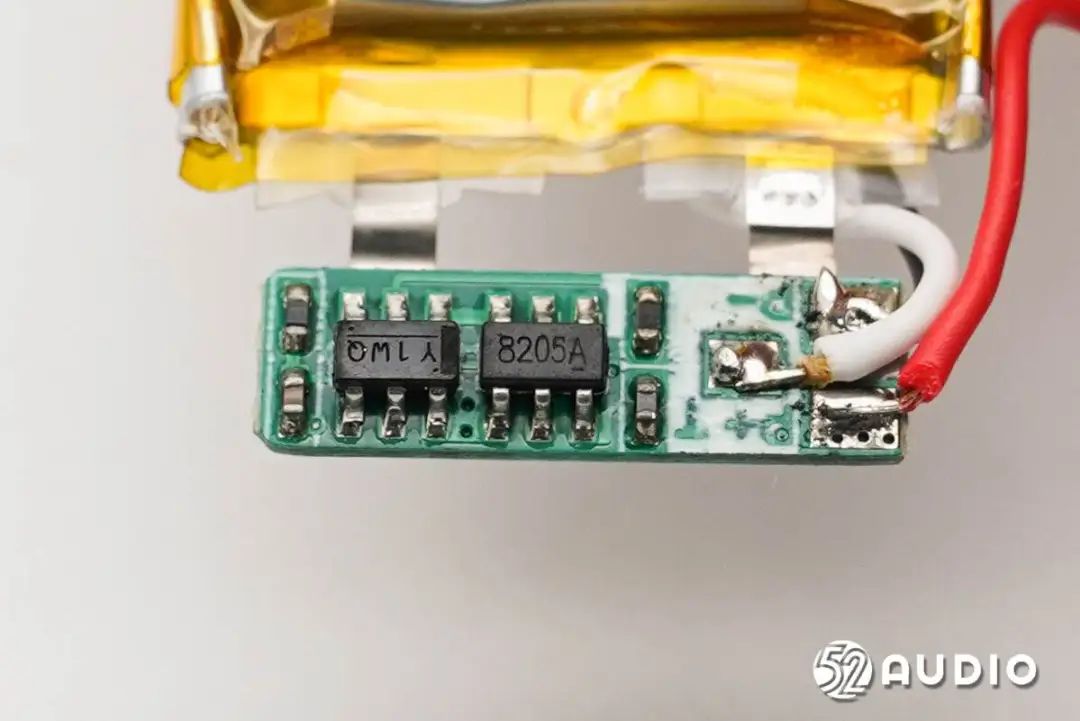

丝印Y1WQ的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。

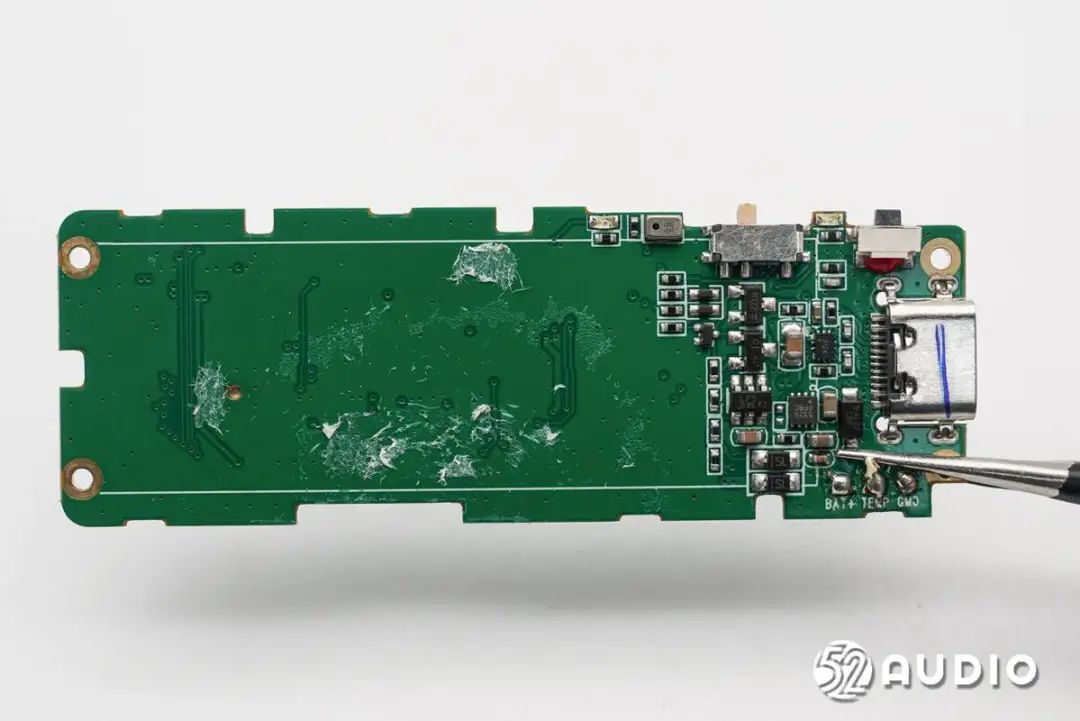

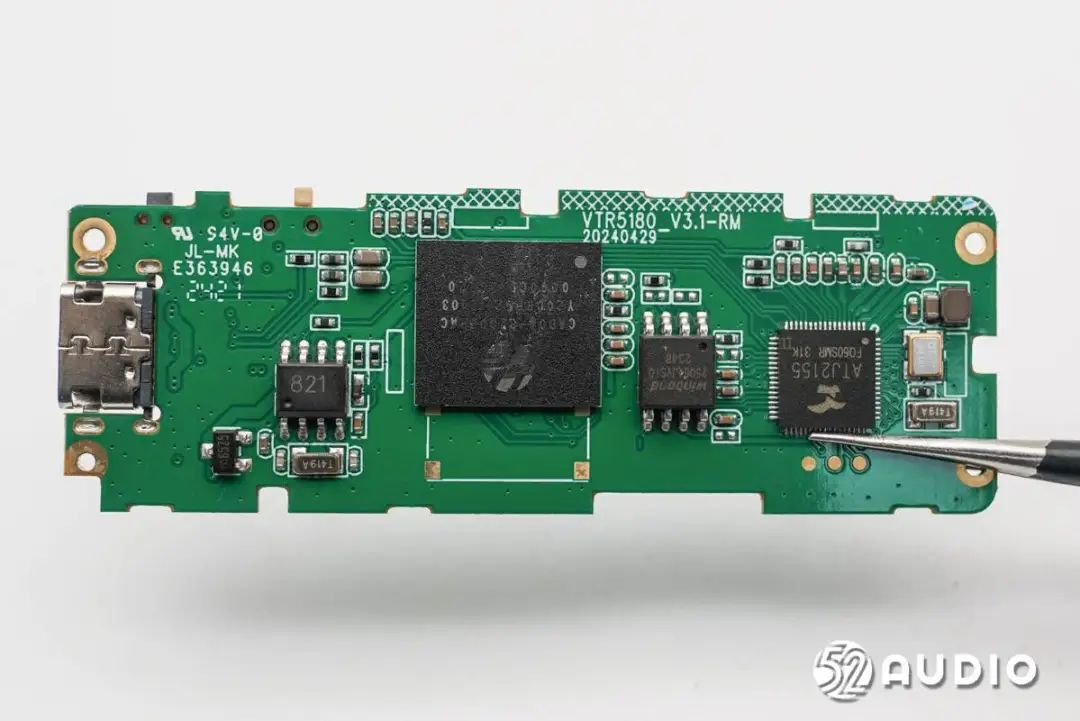

主板一侧电路一览。
主板另外一侧电路一览。

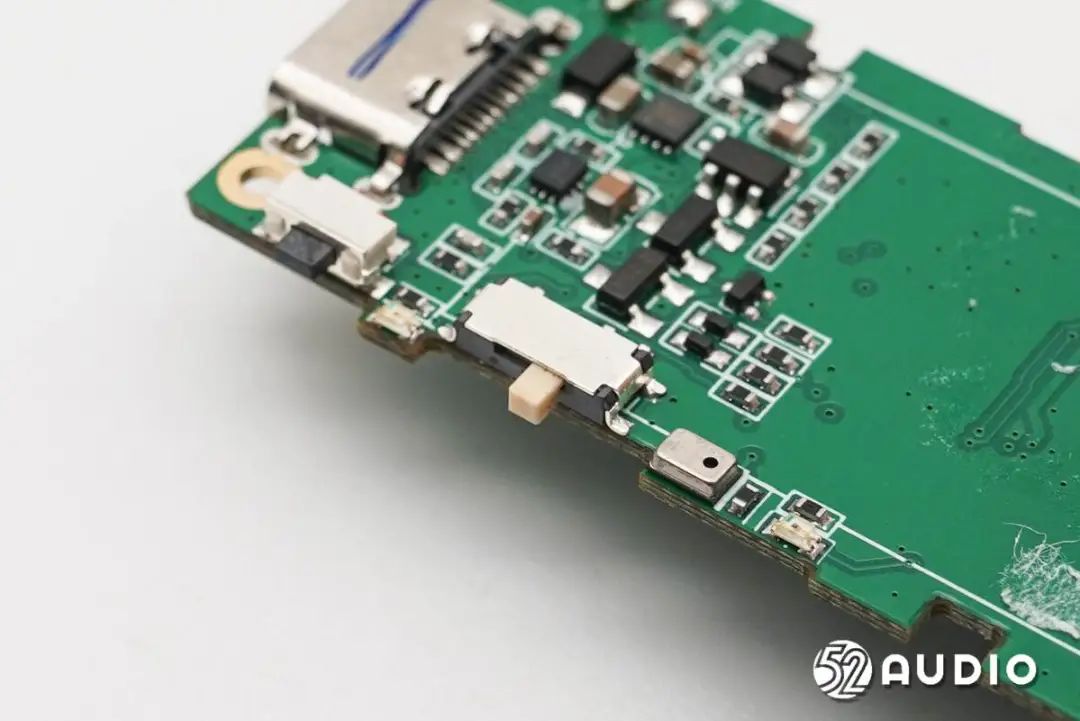

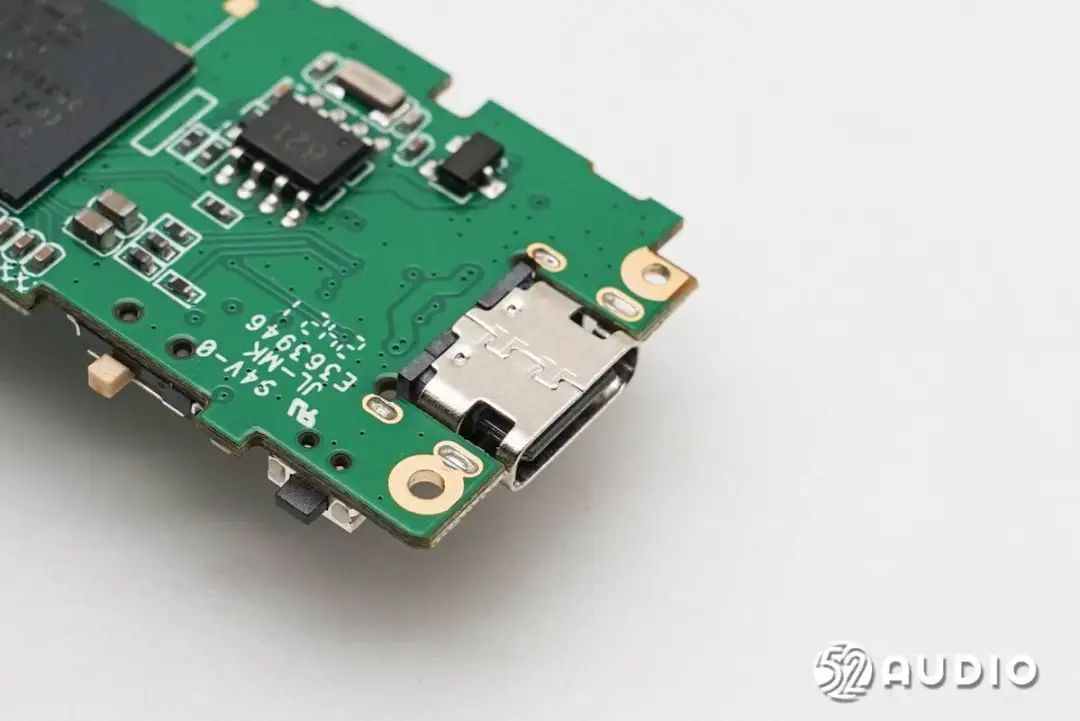

Type-C接口母座特写，沉板焊接，降低主板厚度。

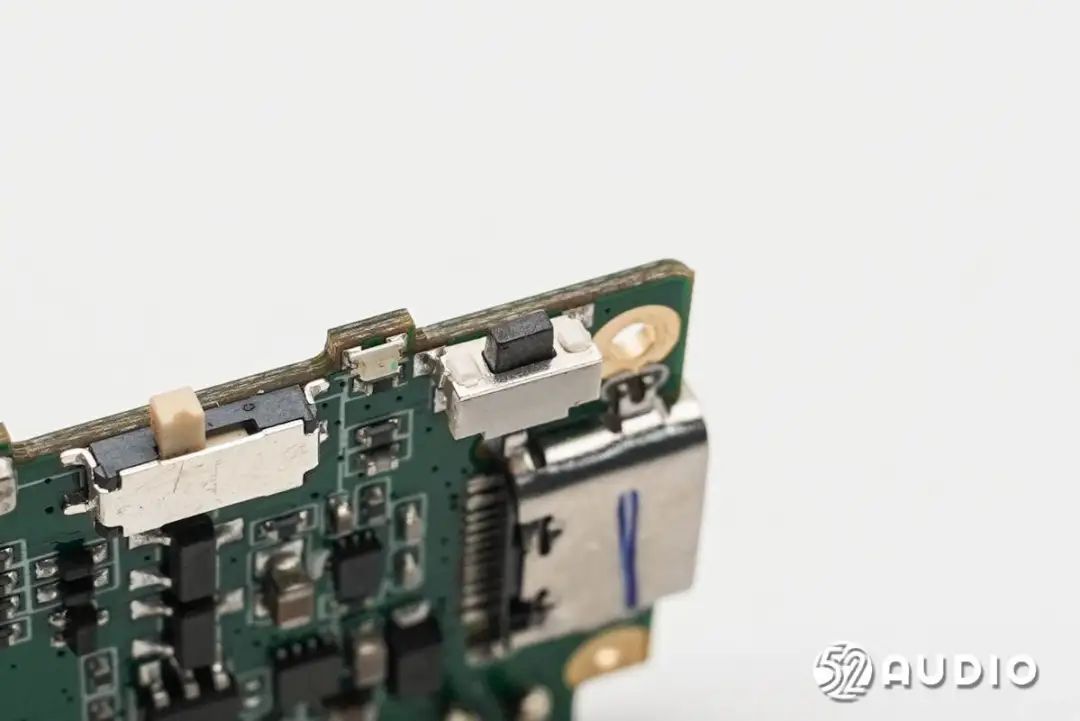

录音灯开/关按键特写。
电源/录音开关键特写。

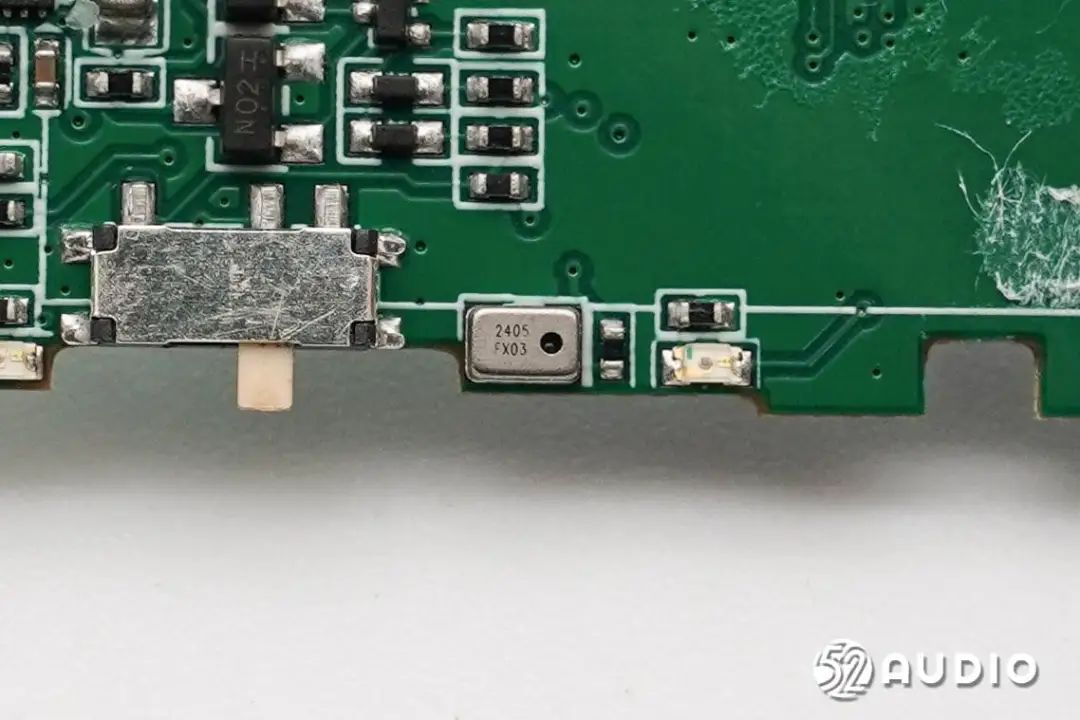

镭雕2405 FX03的MEMS麦克风特写，用于录音拾音，来自新港电子。

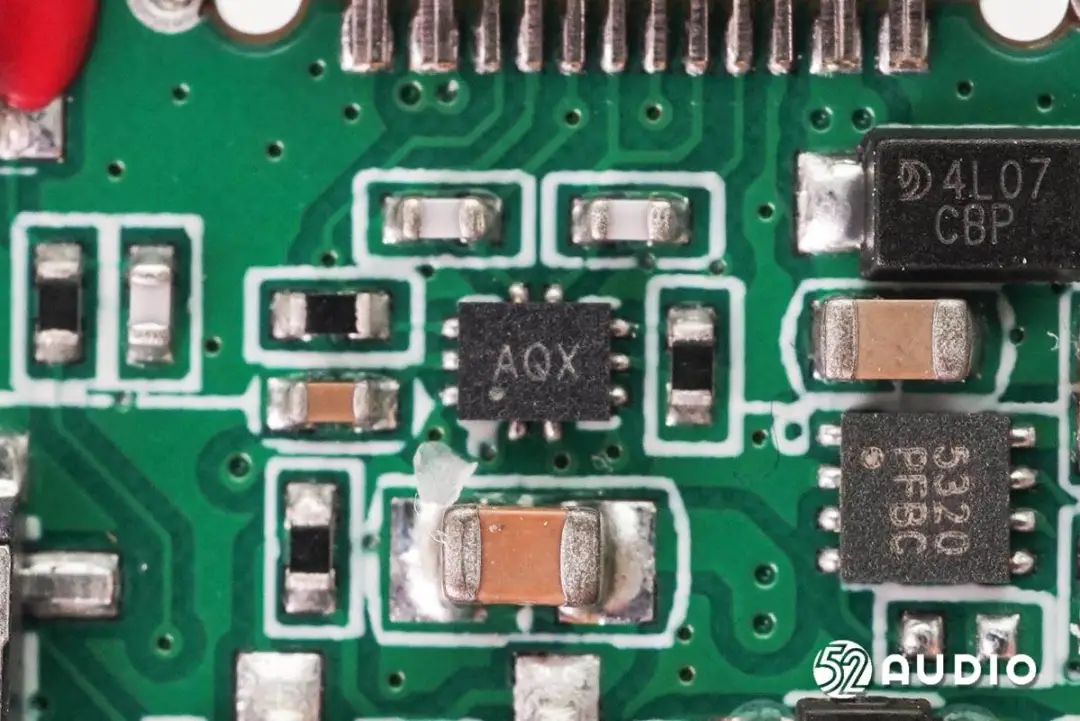

丝印AQX的IC。

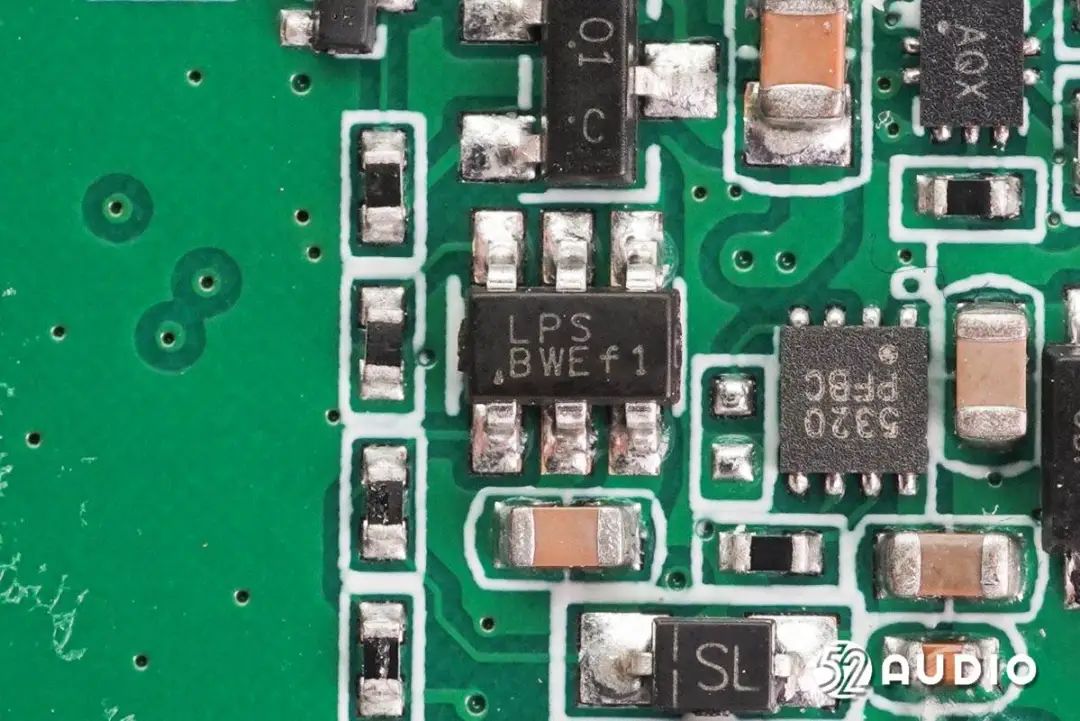

LPS微源半导体LP4068T充电IC，最大输出电流500mA，最高耐压28V。

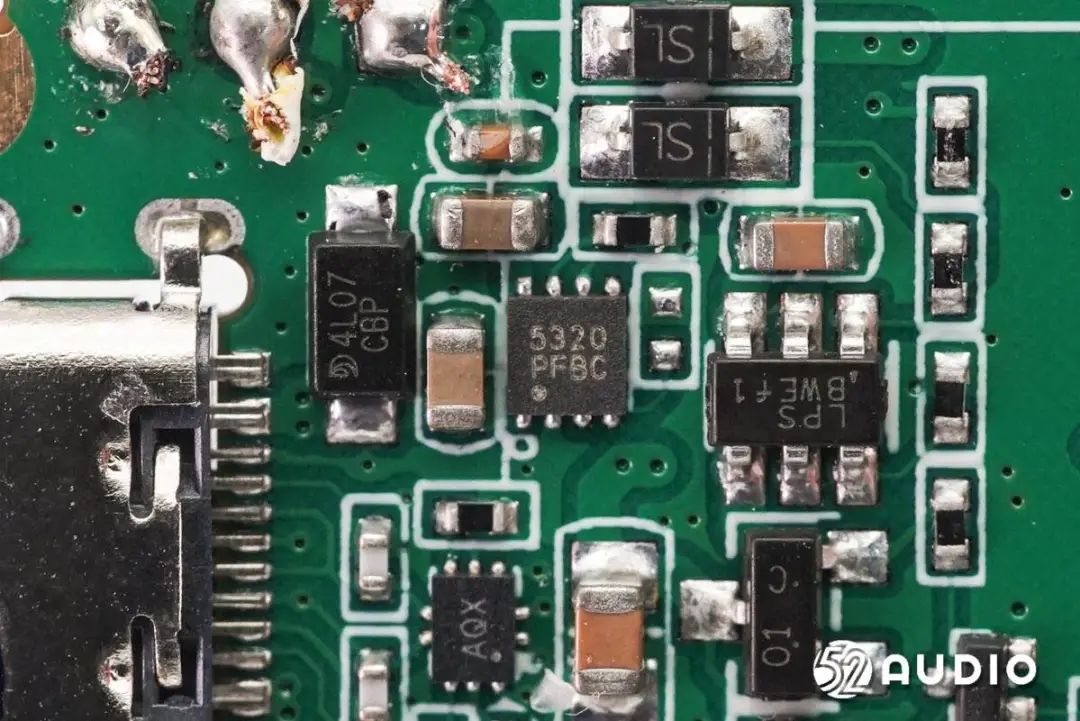

思远半导体SY5320过压过流保护IC，是一款具有输入欠压和过压保护、锂电池前端过压保护、负载电流异常保护以及过温保护等特点集一身的高集成保护IC，支持28V输入耐压，过压关断保护小于1uS，支持高精度电池过压保护功能，应用于充电电路或低压系统的前端，以避免锂电池或低压系统免受异常输入故障的影响。

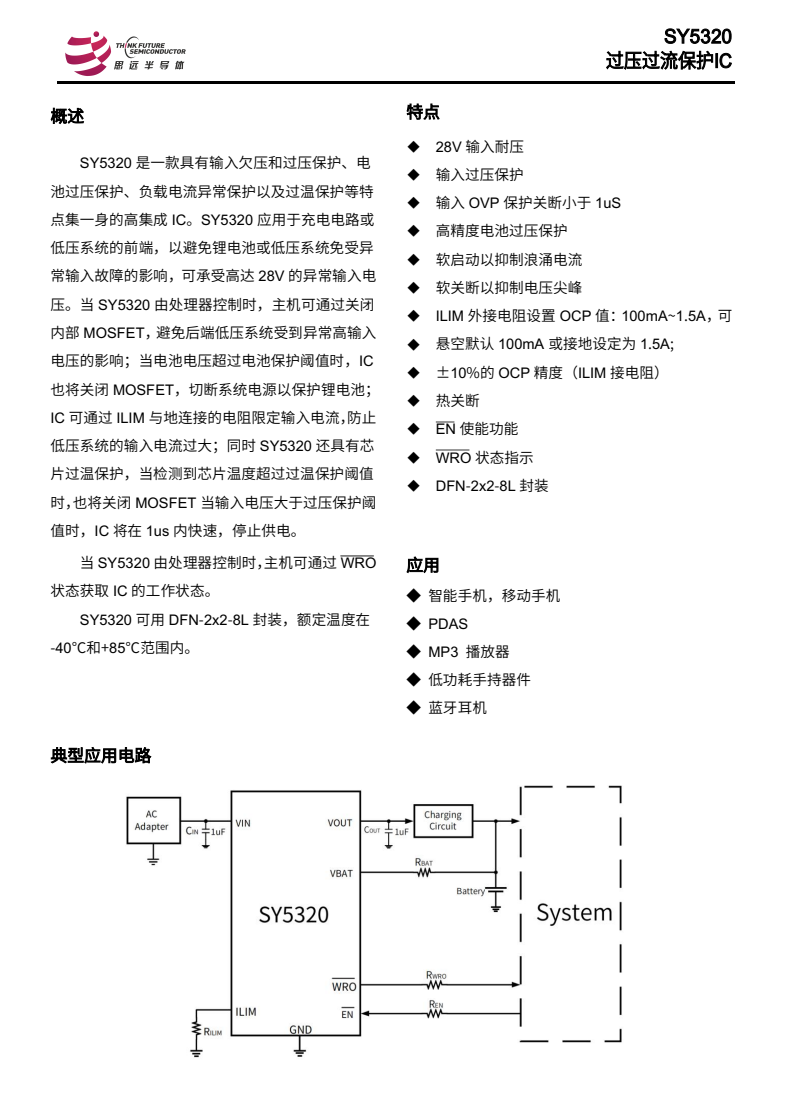

思远半导体SY5320详细资料。据我爱音频网拆解了解到，思远半导体的电源管理类芯片目前已被小米、韶音、神牛、优篮子、西圣、三星、OPPO、Redmi、一加、字节跳动、JBL、小天才、倍思、韶音、猛玛、Cleer、Nothing、捷波朗、斯莫格、NuPhy、高驰、翡声、枫笛、海尔兄弟、泥炭、左点、TG、iQOO、漫步者、联想、传音、科大讯飞、用维、公牛、Fiio、翡声、MEES、YOBYBO、HAYLOU、DENON、Oladance、XTOUR、final、酷睿视、Skullcandy、vivo、QCY、声阔、绿联、realme、魅族、百度、网易、哈曼、万魔、233621、魔宴、创新科技等国内外知名品牌采用。

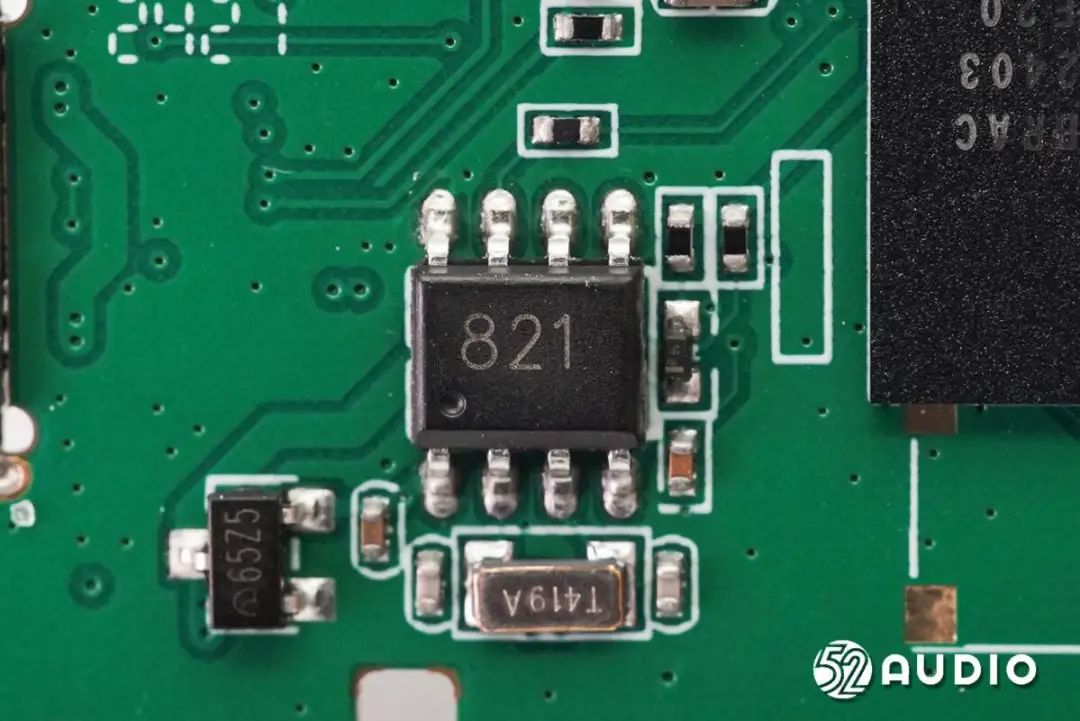

丝印821的IC。

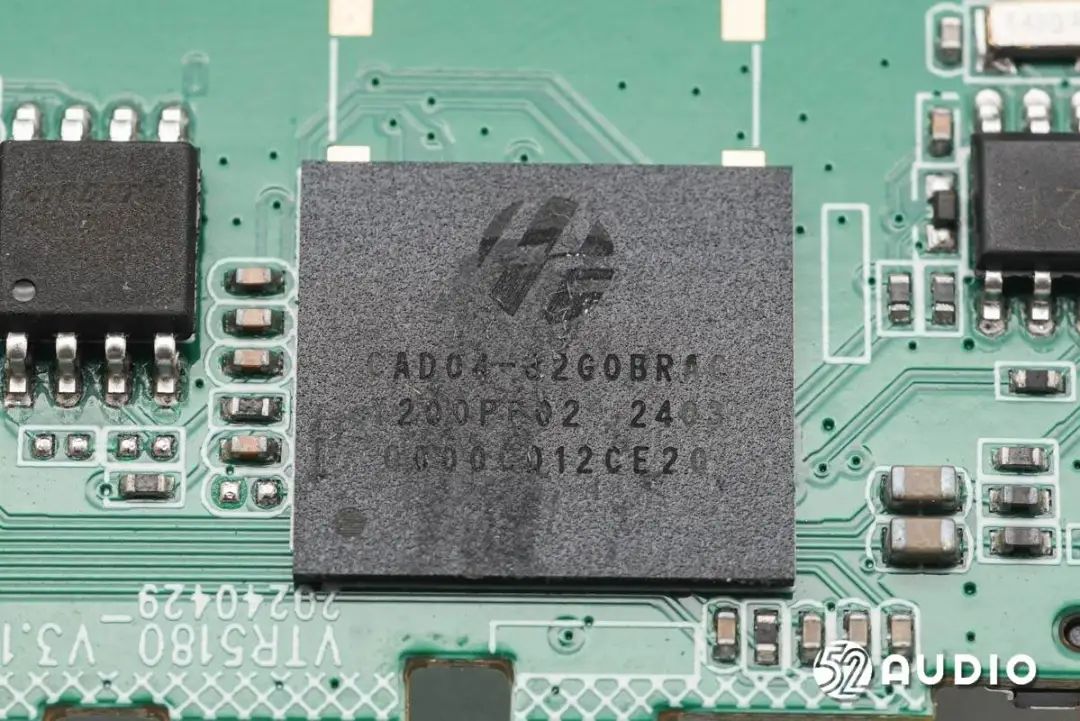

CORE STORAGE合肥兆芯CAD04-32G0BRAC存储器，容量：32G。

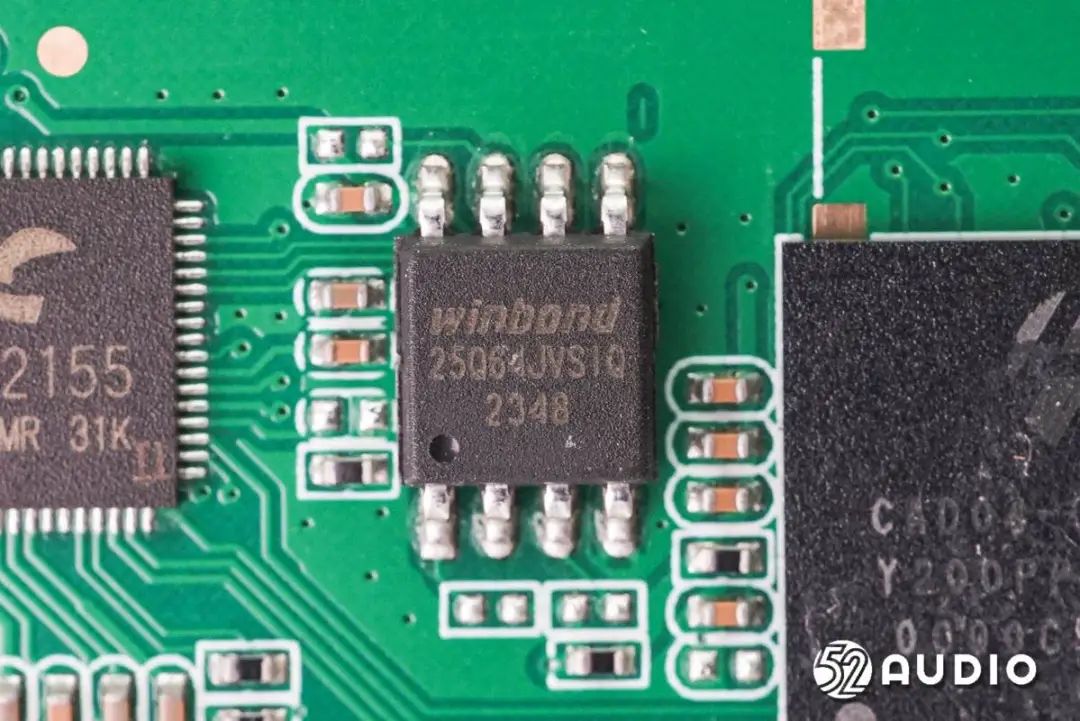

Winbond华邦W25Q64JV是具有统一4KB扇区和双/四SPI的64M位串行闪存，用于存储固件。使用2.7V至3.6V的电源供电，断电时电流消耗低至1µA。

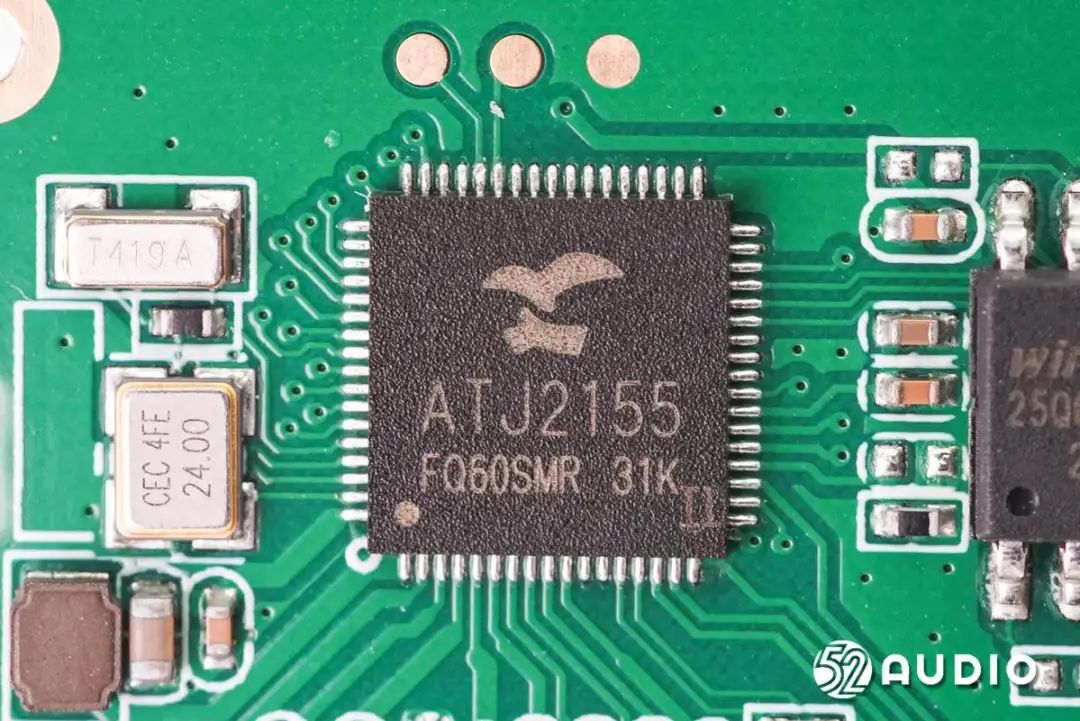

Actions炬芯科技ATJ2155便携式音视频SoC，采用频率288MHz的ARM Cortex M4F处理器核心，支持MP3/WMA/WAV/APE/FLAC音频解码，支持WAV音频编码，支持单麦克风，具有嵌入式RAM和ROM、ADPCM、增强功能和USB接口，用于下载音乐和上传语音录音。ATJ2155还提供闪存、SD/MMC卡、LED/LCD、按钮和开关输入、耳机和麦克风以及FM收音机输入和控制的接口。

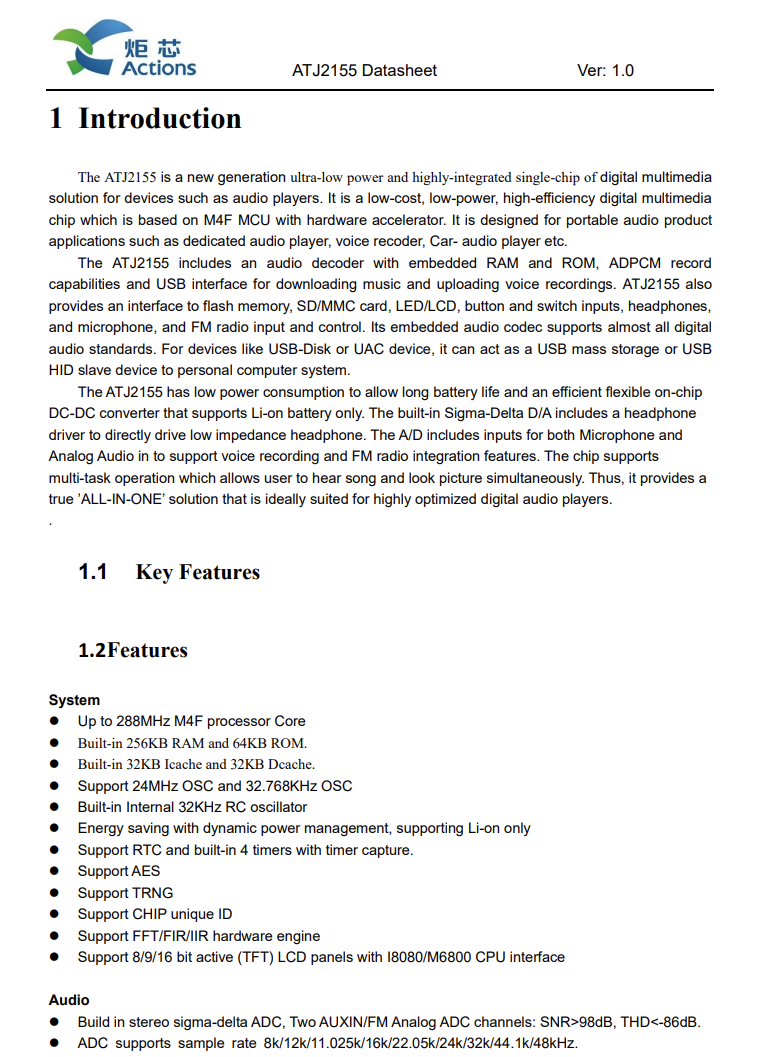

Actions炬芯科技ATJ2155详细资料图。据我爱音频网拆解了解到，目前已有猛玛、JBL、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、绿联、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

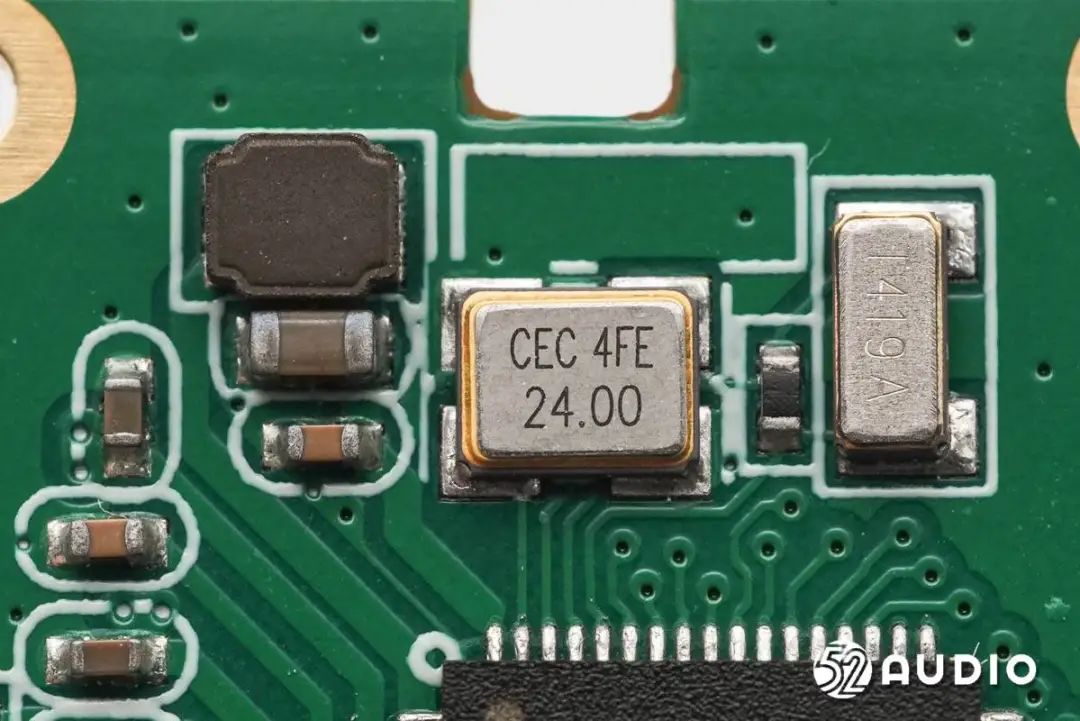

24.00MHz的晶振特写，用于提供时钟。

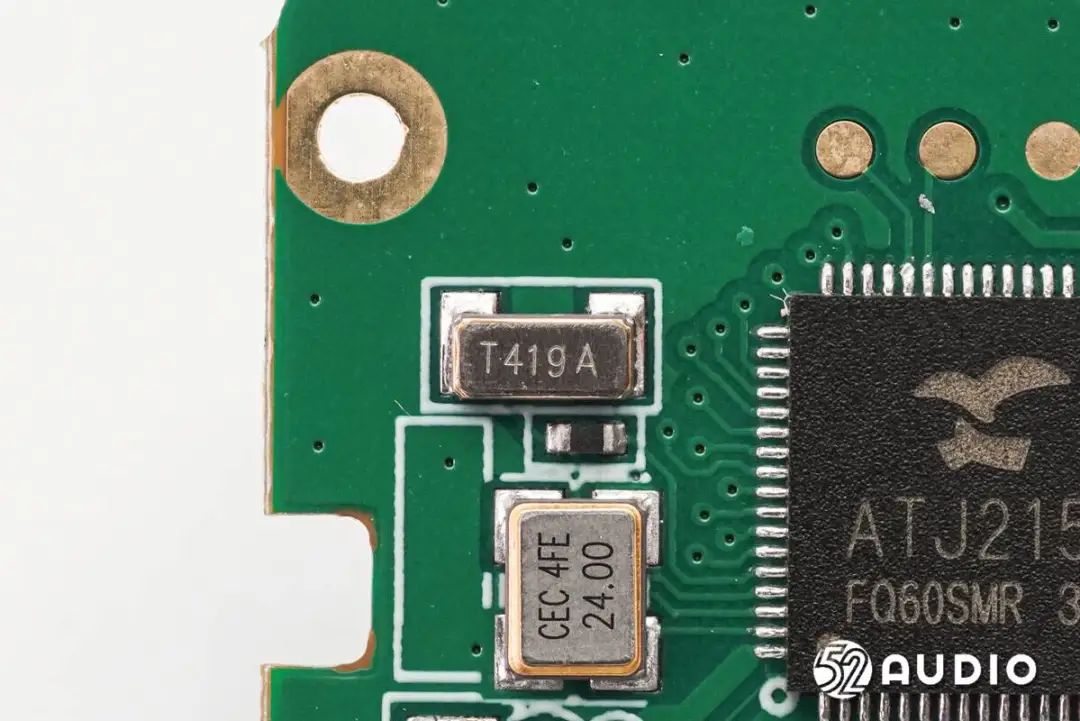

镭雕T41gA的晶振特写。

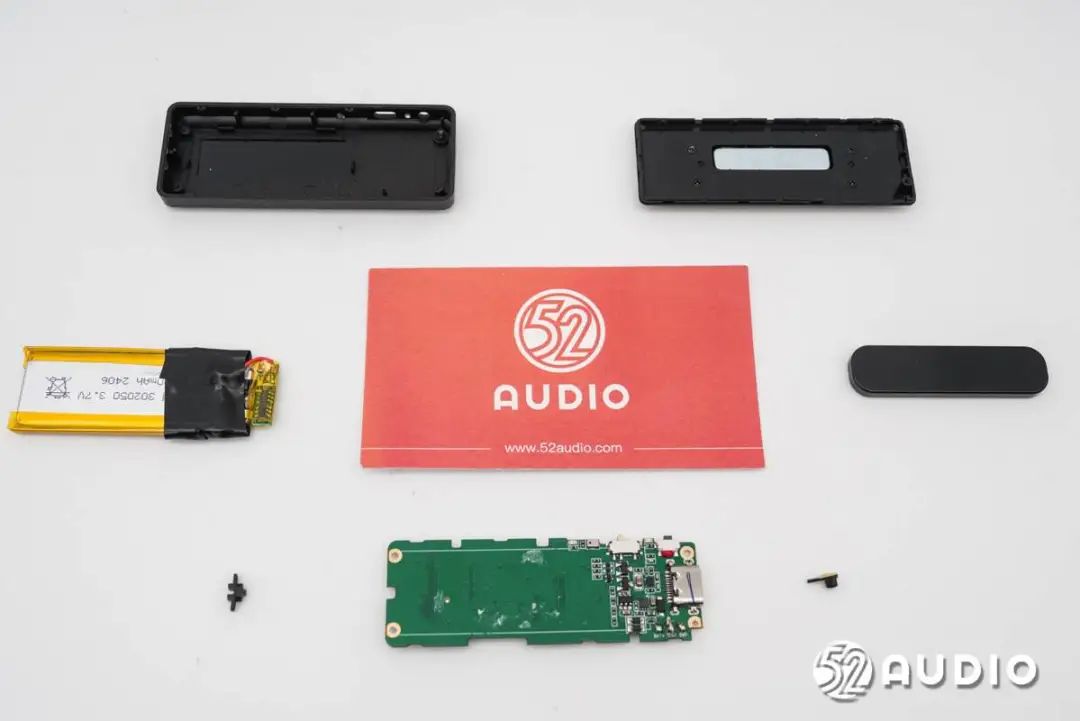

PHILIPS飞利浦VTR5180胸牌式录音笔拆解全家福。
三、我爱音频网总结
PHILIPS飞利浦VTR5180胸牌式录音笔在外观方面，采用了类似“工牌”的长方形设计，体积小巧轻薄，佩戴舒适轻盈。支持胸针和磁吸两种方式固定，支持镭射、胶贴两种方式设置工牌信息，满足个性化需求。
内部主要配置方面，搭载300mAh锂电池，内置新港电子MEMS麦克风，采用了LPS微源半导体LP4068T充电IC，思远半导体SY5320过压过流保护IC，CORE STORAGE合肥兆芯CAD04-32G0BRAC存储器，Winbond华邦W25Q64JV串行闪存，Actions炬芯科技ATJ2155便携式音视频SoC等方案。
