前言
本期为大家带来的是無印良品30W氮化镓快充充电器的拆解，这款充电器机身设计小巧，配有国标固定插脚。支持100-240Vac输入，具备5-20V电压档位，最大输出功率为30W。此外还具备3.3-5.9V3A、3.3-11V3A两组PPS电压档位，满足手机等设备充电需求。下面一起看看产品内部的方案和用料。
無印良品30W氮化镓充电器开箱

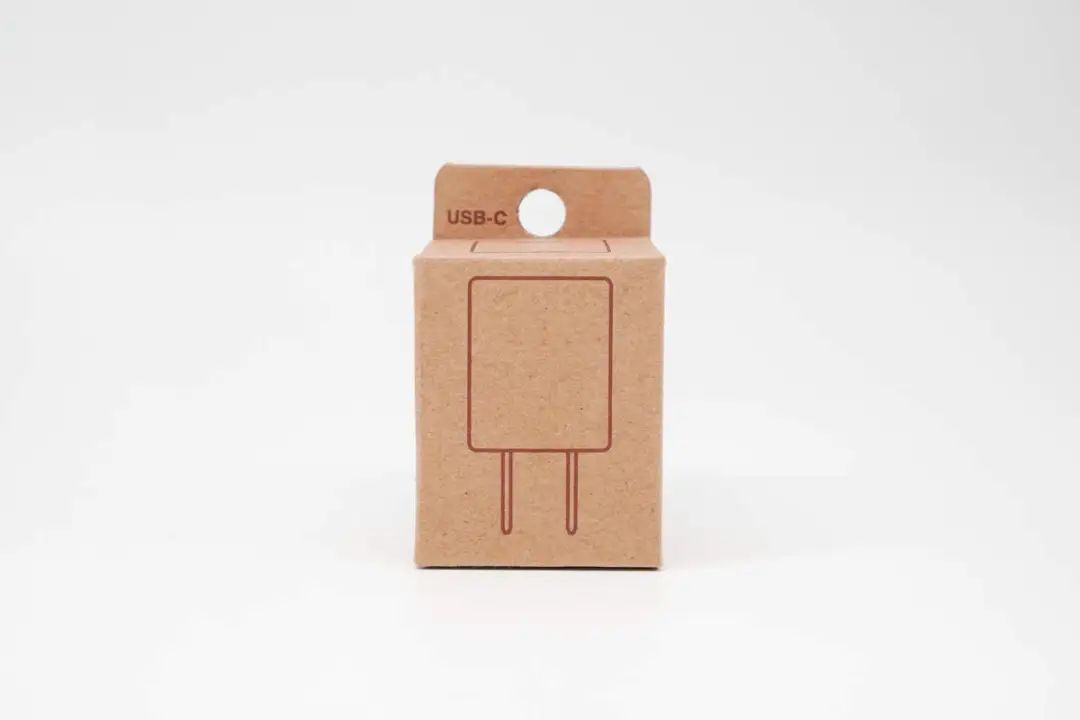

产品采用牛皮纸盒包装，正面印有充电器侧面简图。

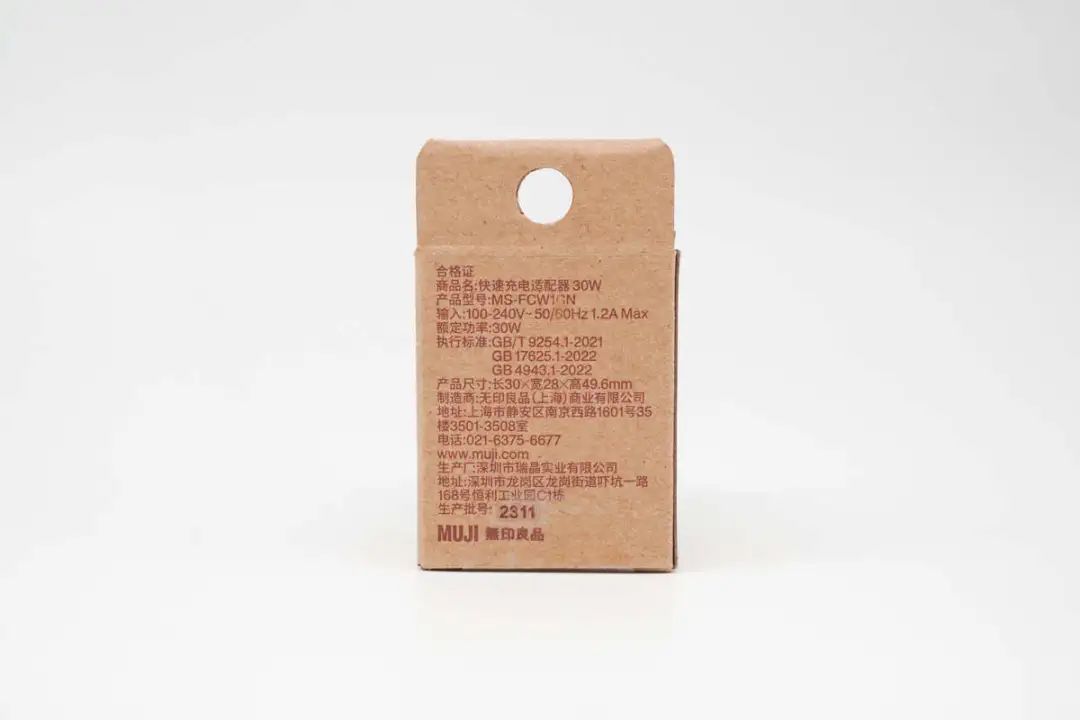

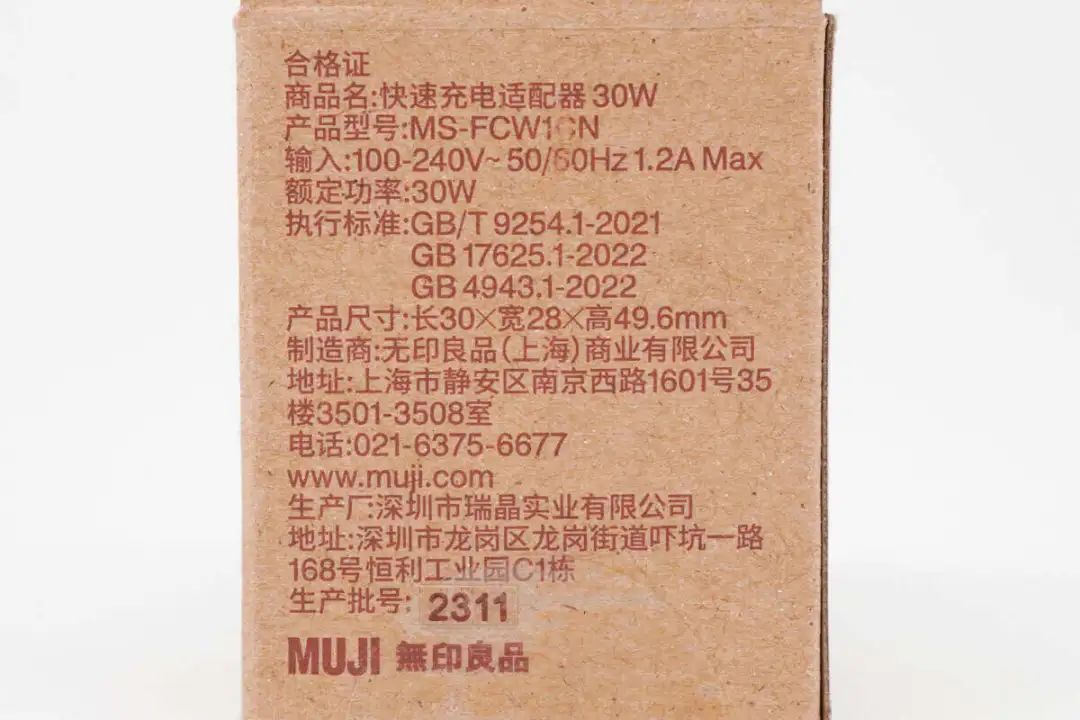

背面印有产品参数信息。
包装盒上充电器参数特写，下面到产品实物展示环节再介绍。

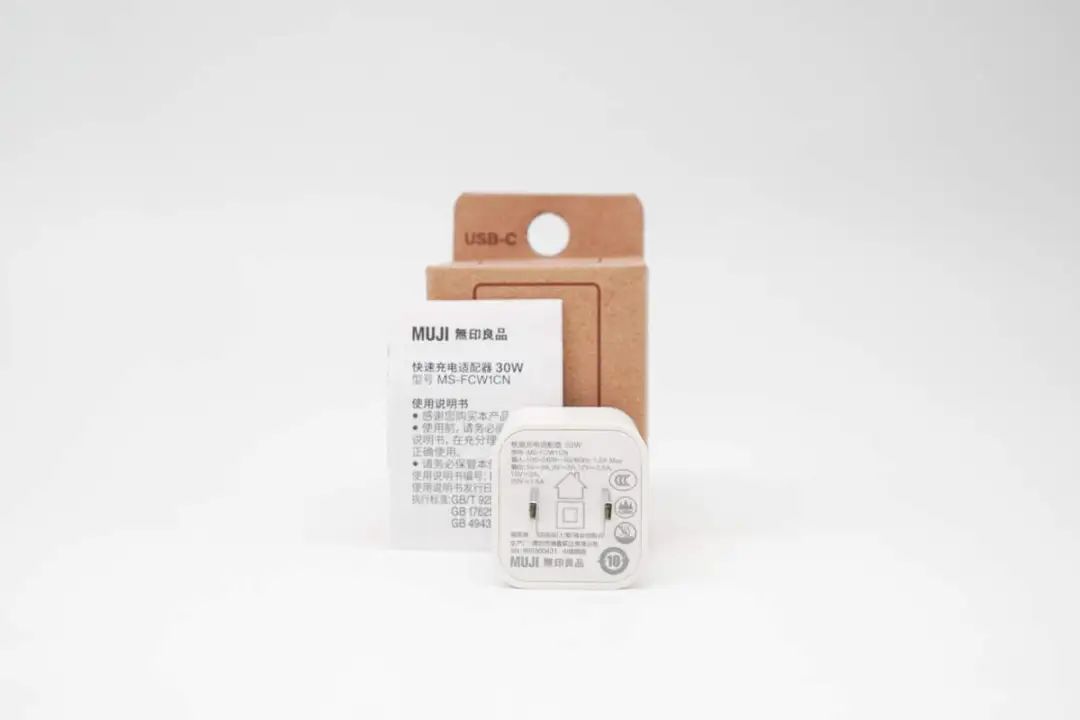

包装内含充电器以及使用说明书。
充电器采用PC阻燃材质塑料外壳，机身表面哑光工艺处理抗指纹，整体小巧且设计风格简约。

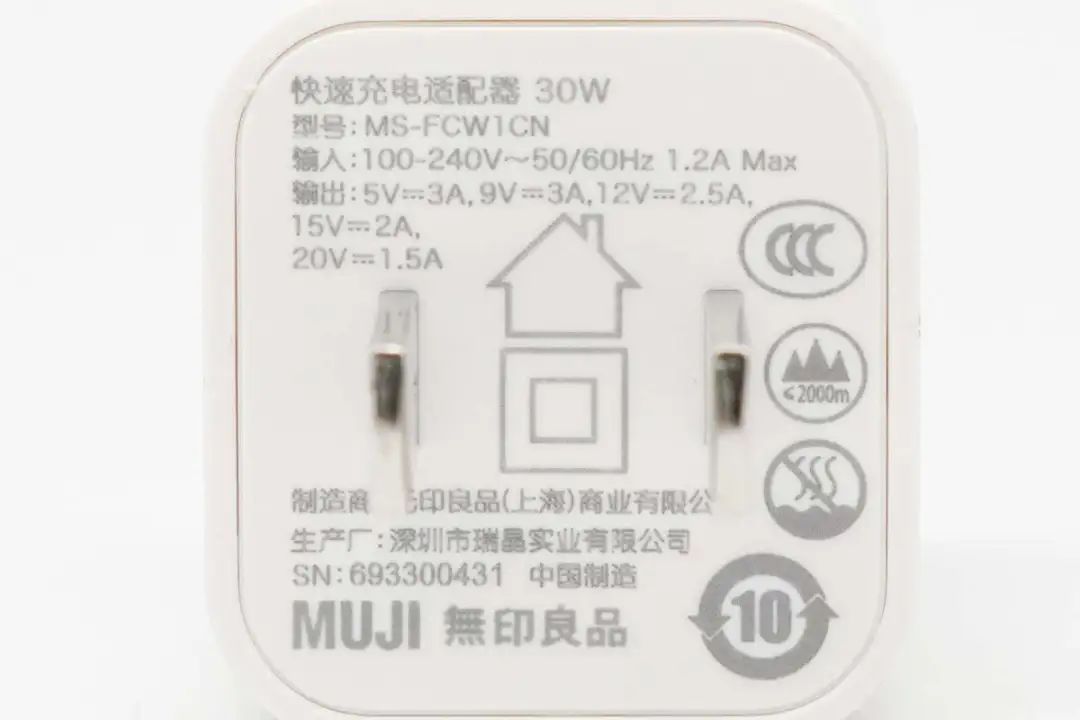

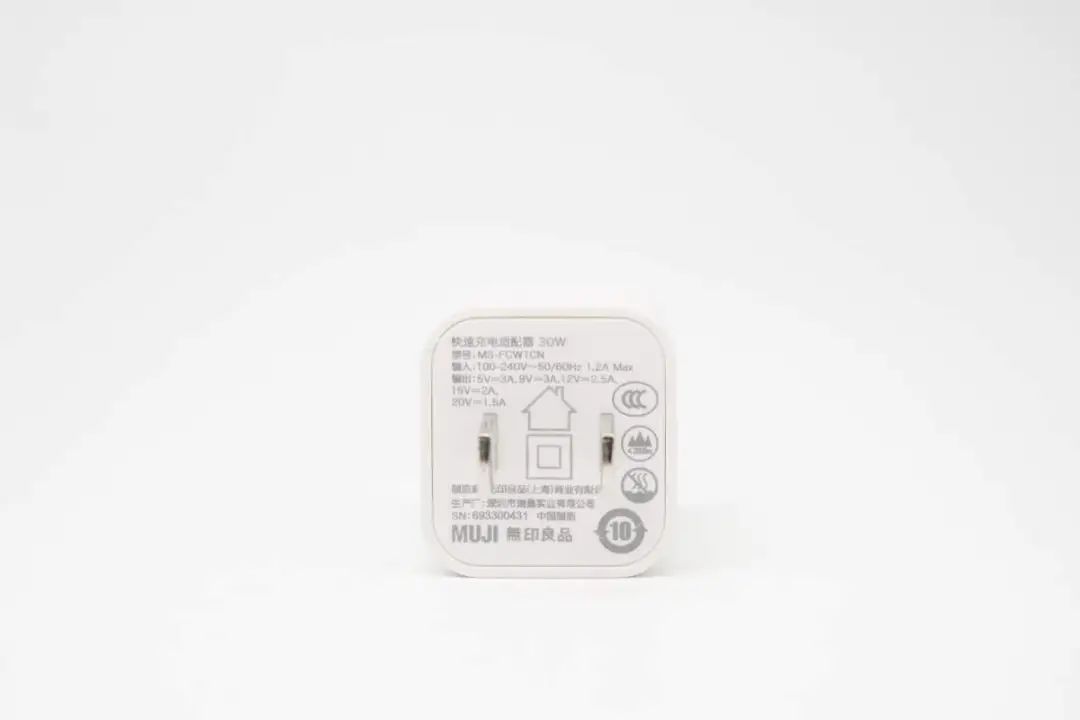

充电器输入端外壳印有产品参数信息。
充电器参数特写
快速充电适配器 30W
型号：MS-FCW1CN
输入：100-240V~50/60Hz 1.2A Max
输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
制造商：无印良品（上海）商业有限公司
生产厂：深圳市瑞晶实业有限公司
充电器通过了CCC认证。

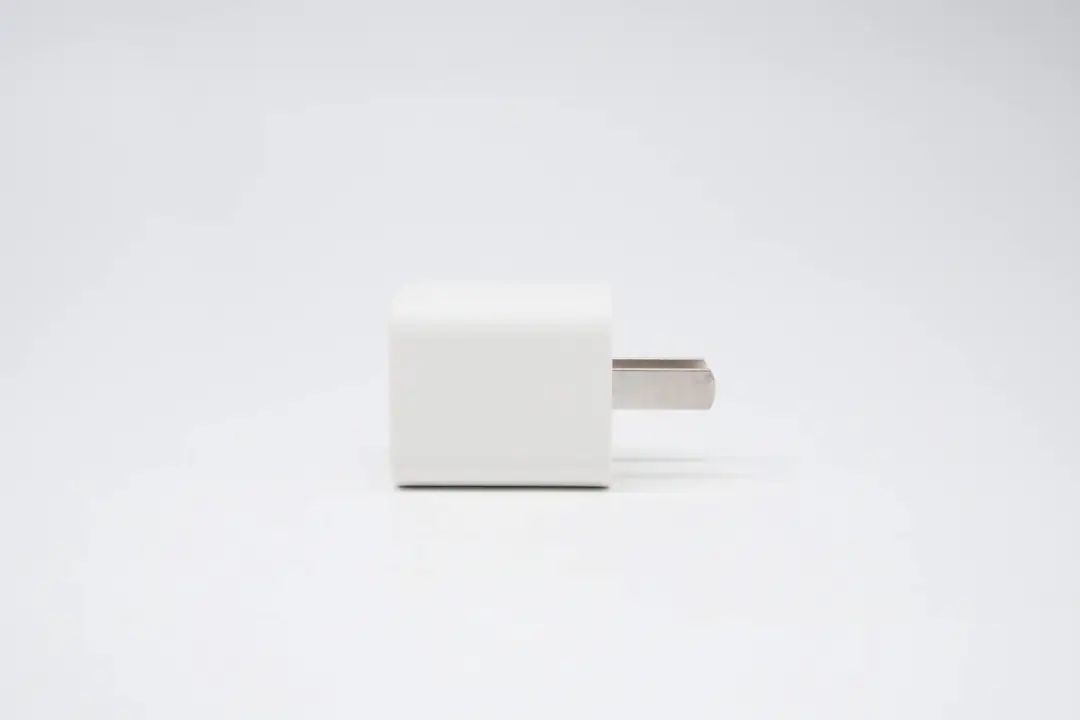

充电器配备固定式国标插脚。

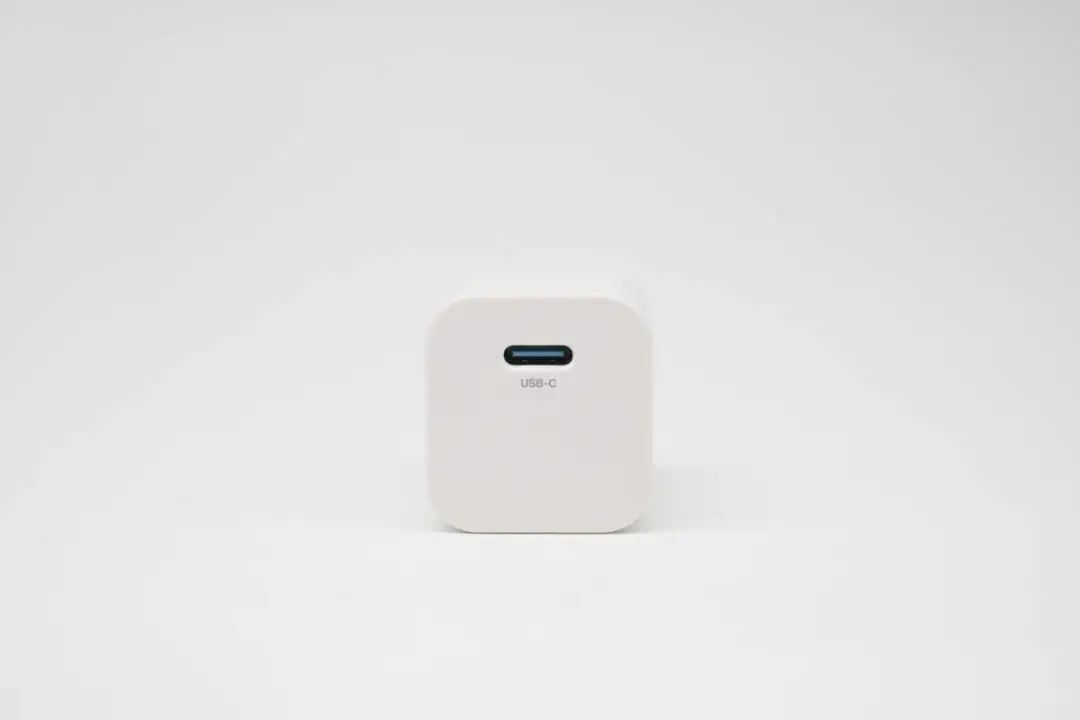

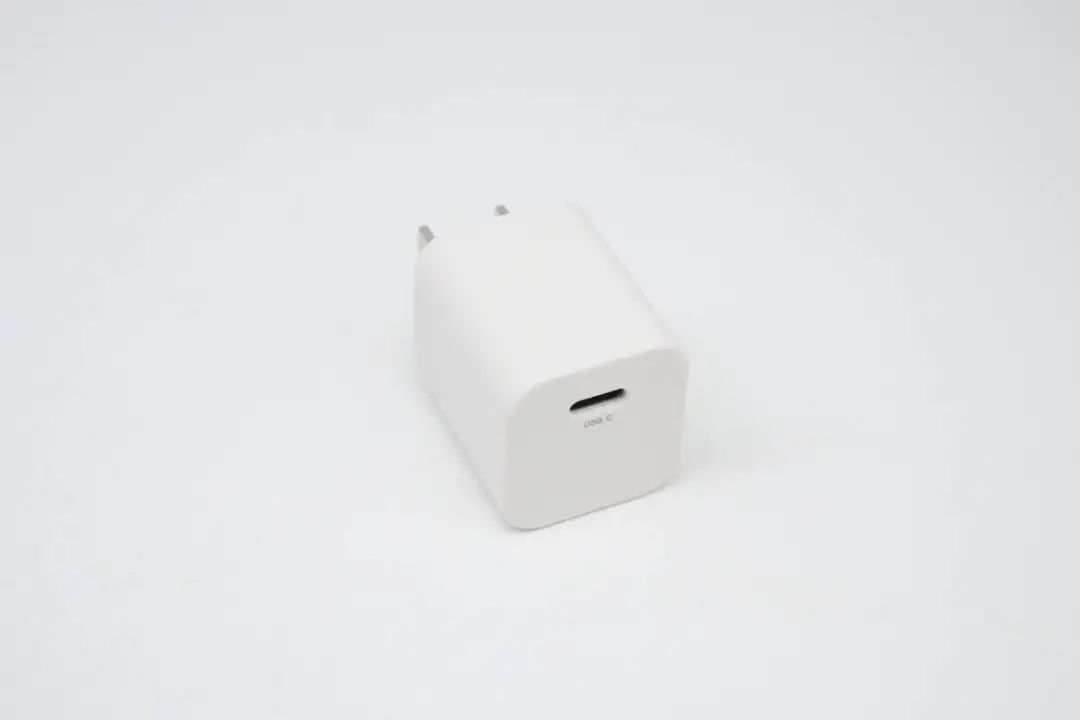

输出顶面配备单USB-C接口。

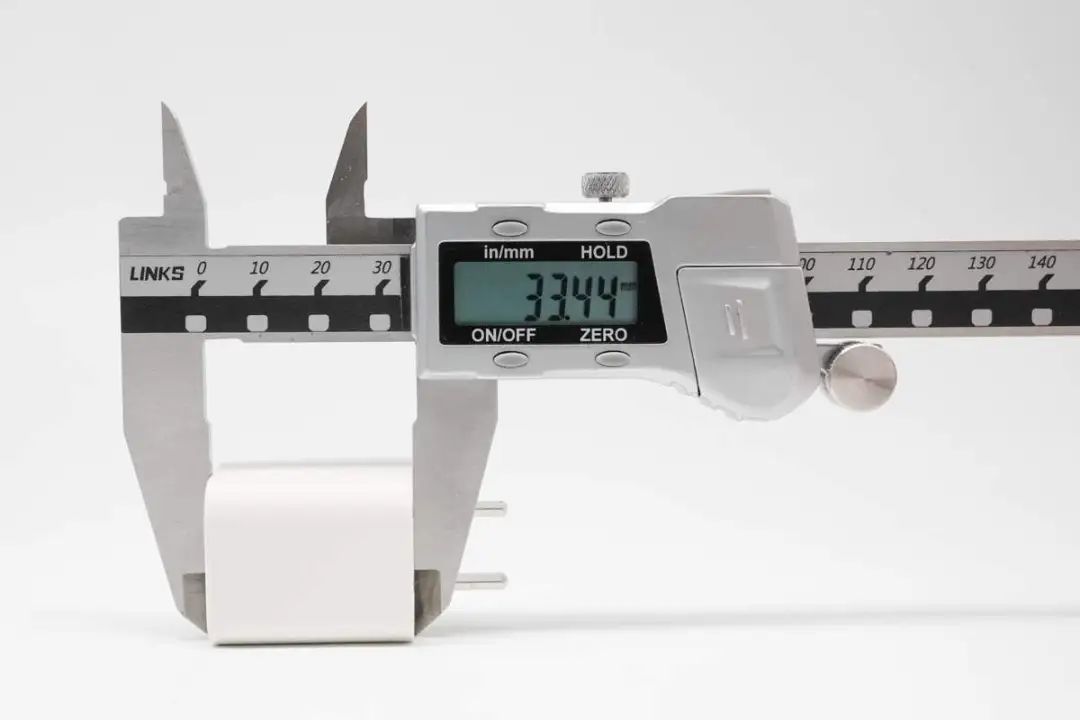

测得充电器机身长度为33.44mm。

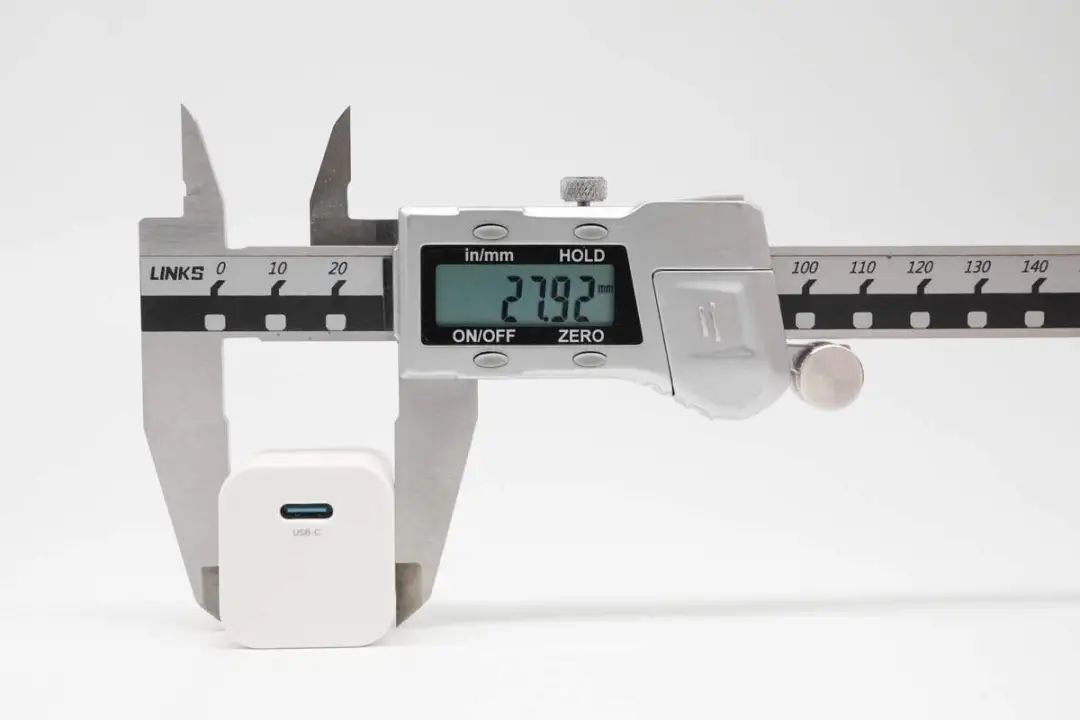

宽度为27.92mm。

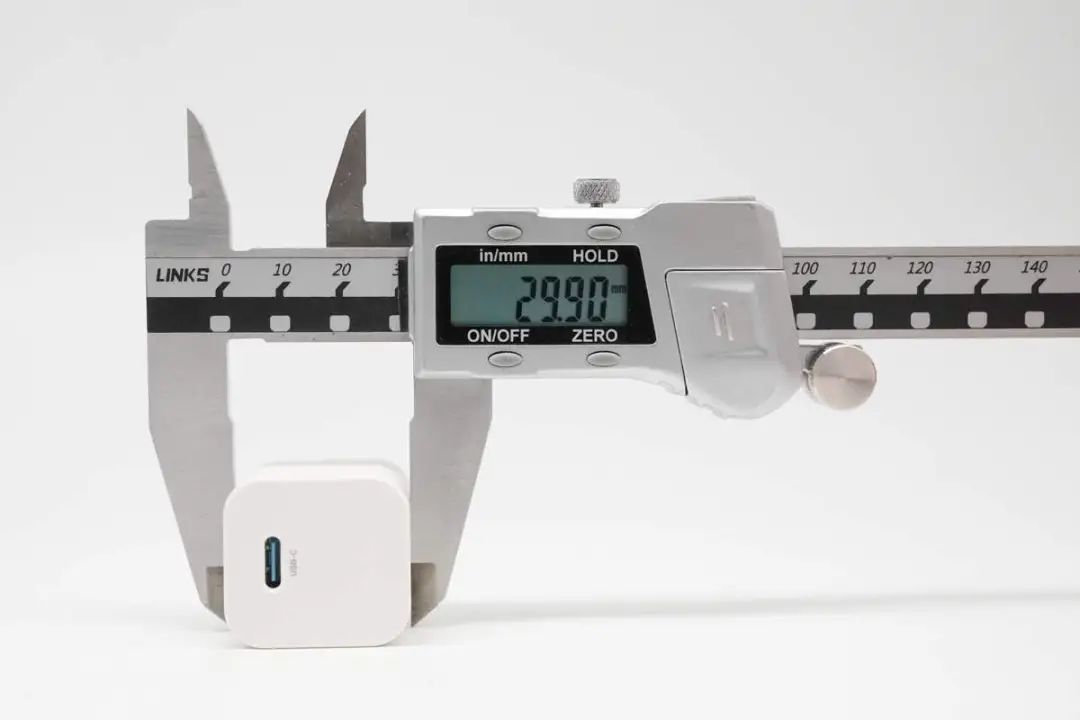

厚度为29.9mm。

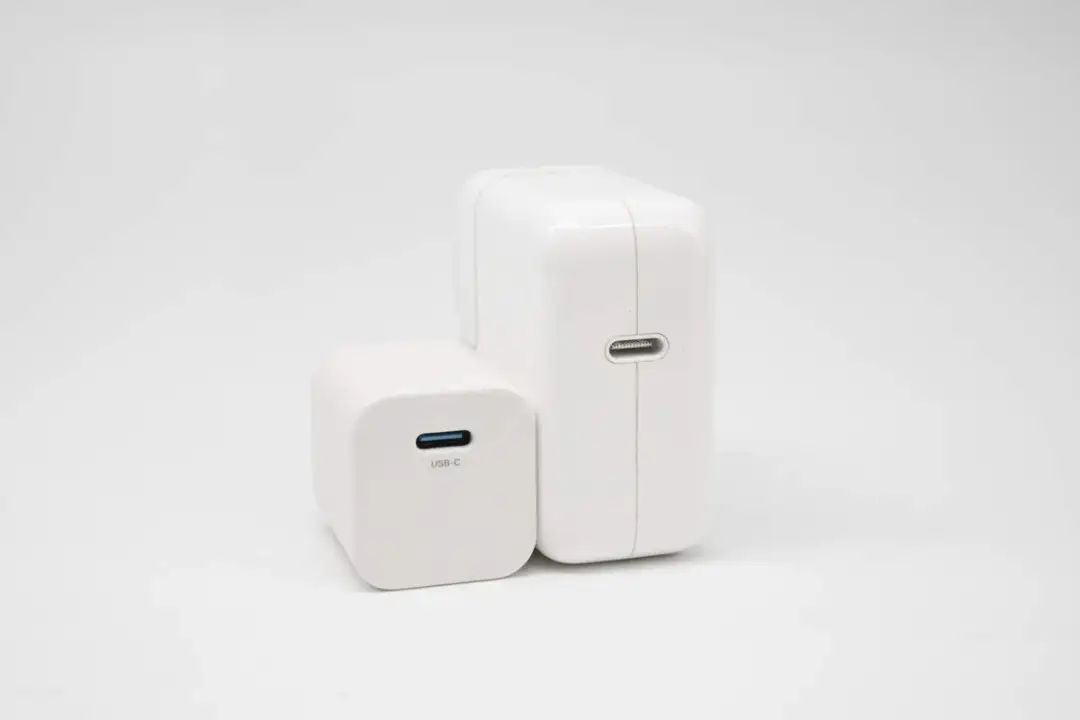

和苹果30W充电器放在一起对比，体积优势明显。

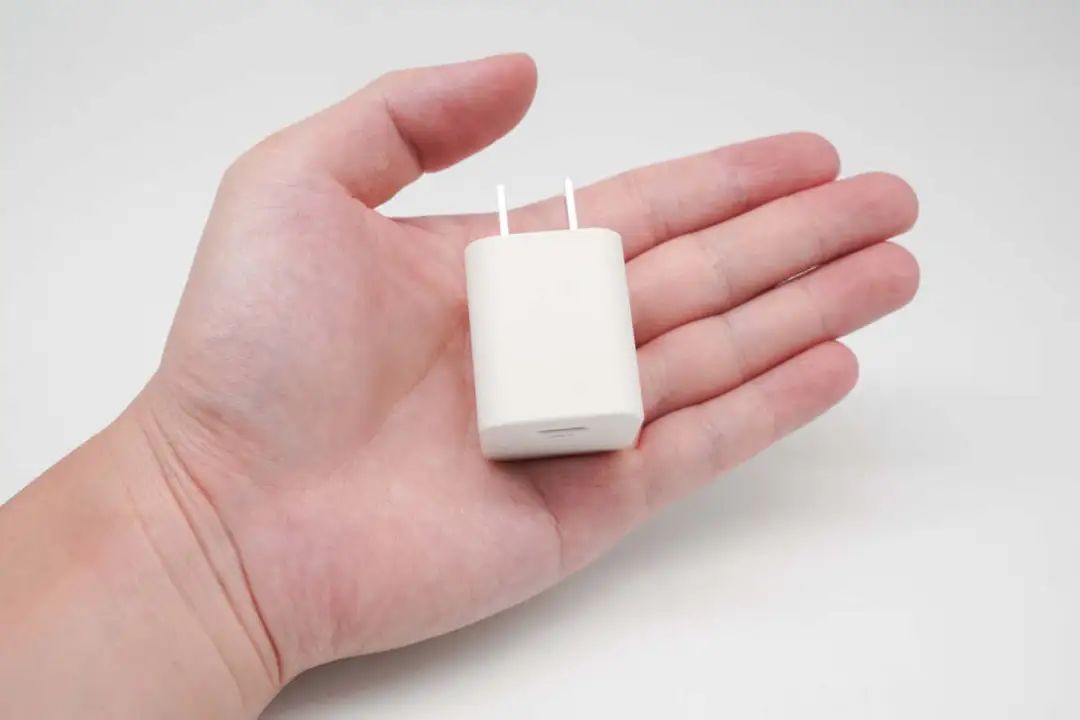

充电器拿在手上的大小直观感受。

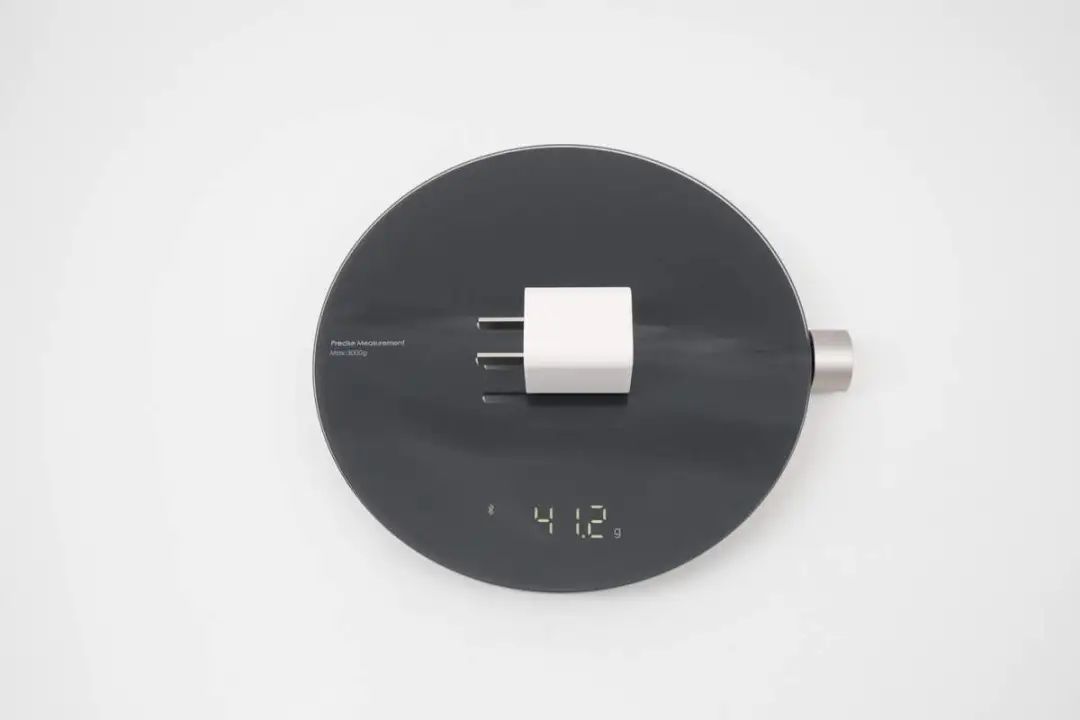

另外测得充电器重量约为41g。

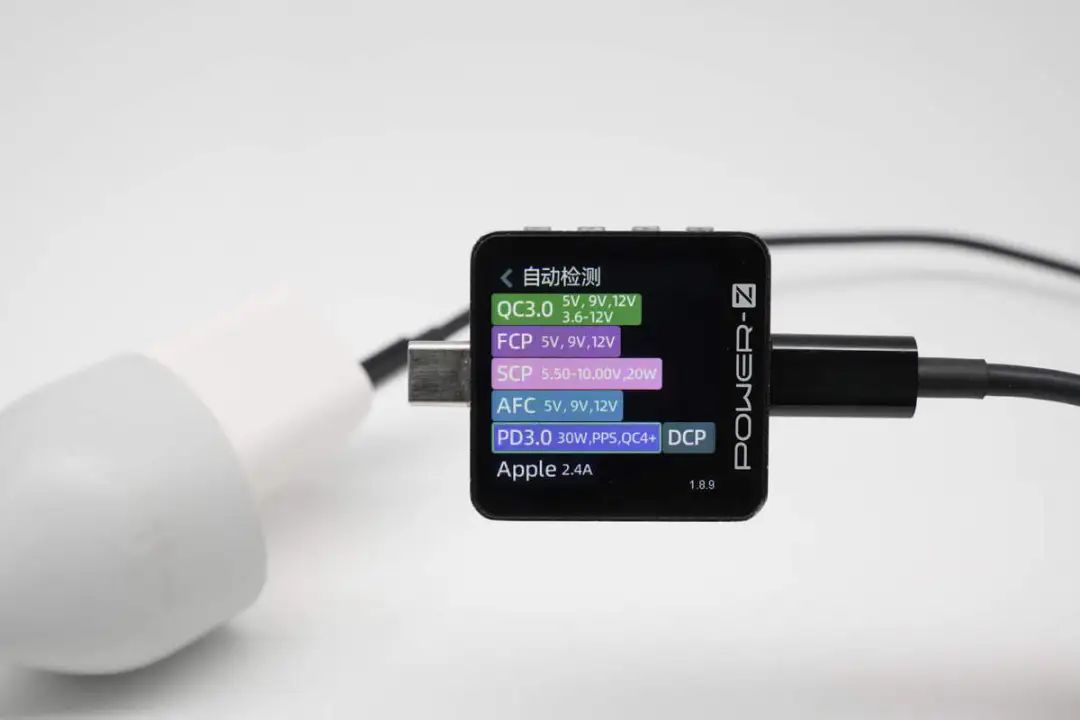

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

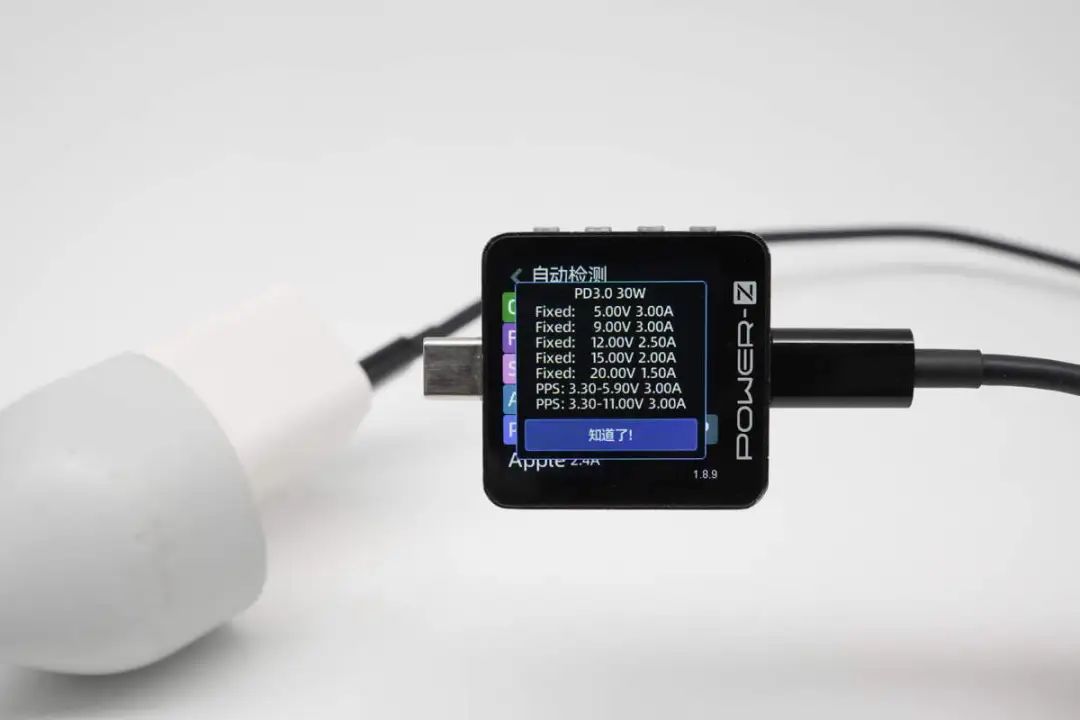

此外PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-5.9V3A、3.3-11V3A两组PPS电压档位。
無印良品30W氮化镓充电器拆解

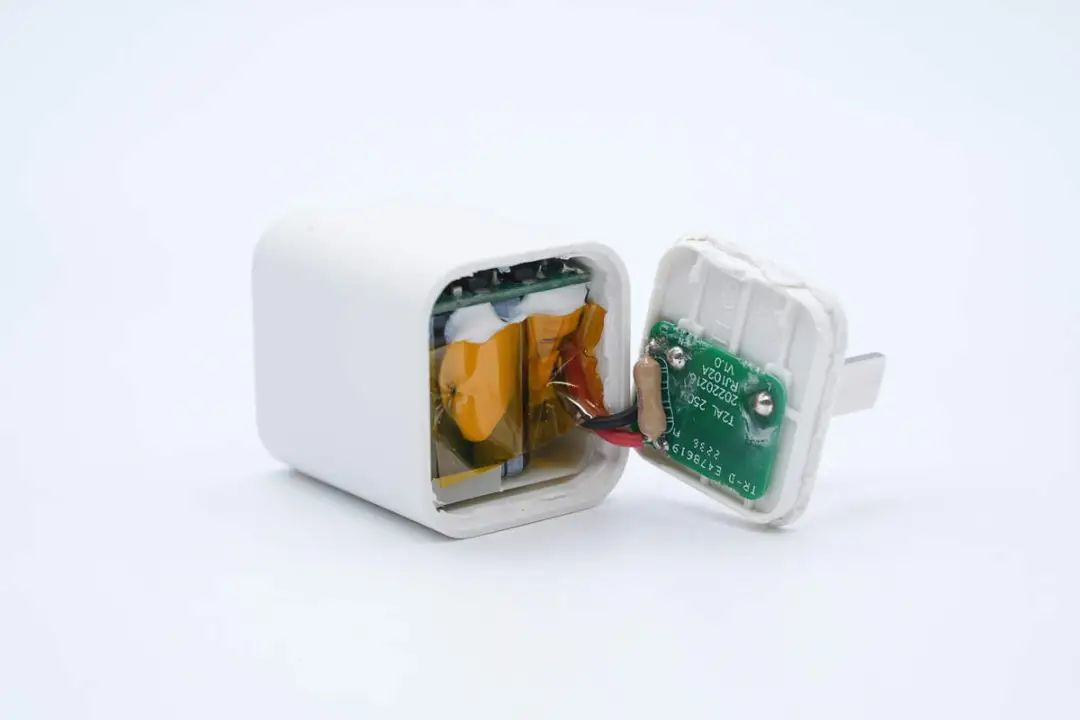

将充电器输入端外壳拆开，插脚直接与内部独立小板焊接，小板上还设有保险丝。
PCBA模块与小板通过导线连接，此外之间设有绝缘胶带。

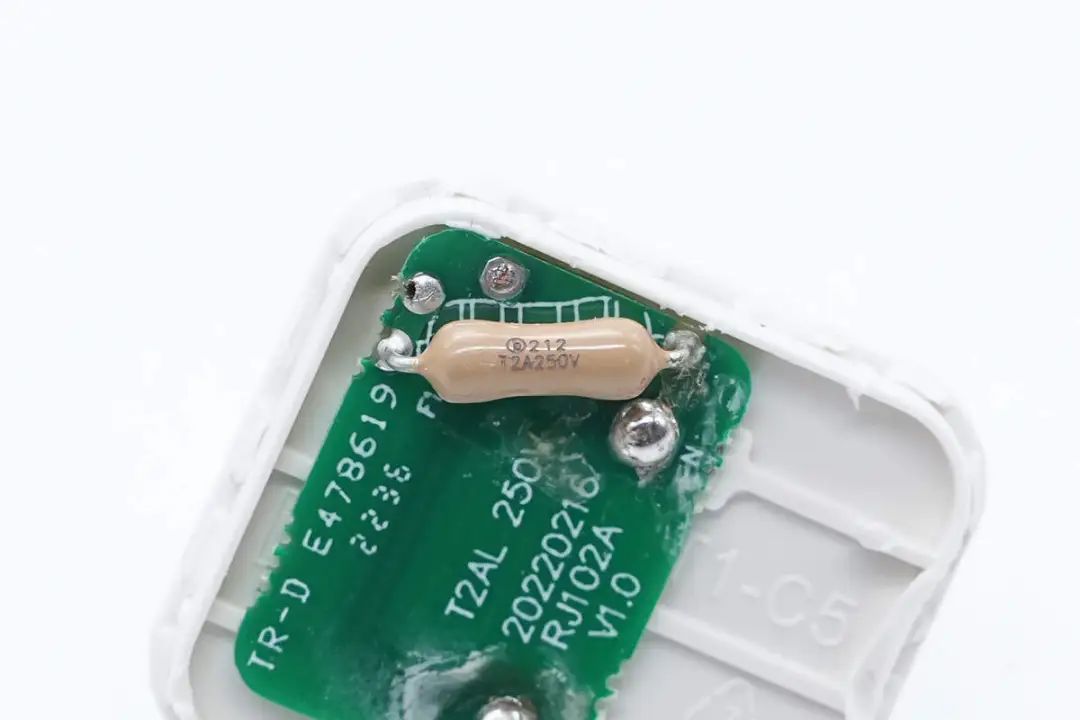

保险丝规格为2A250V。

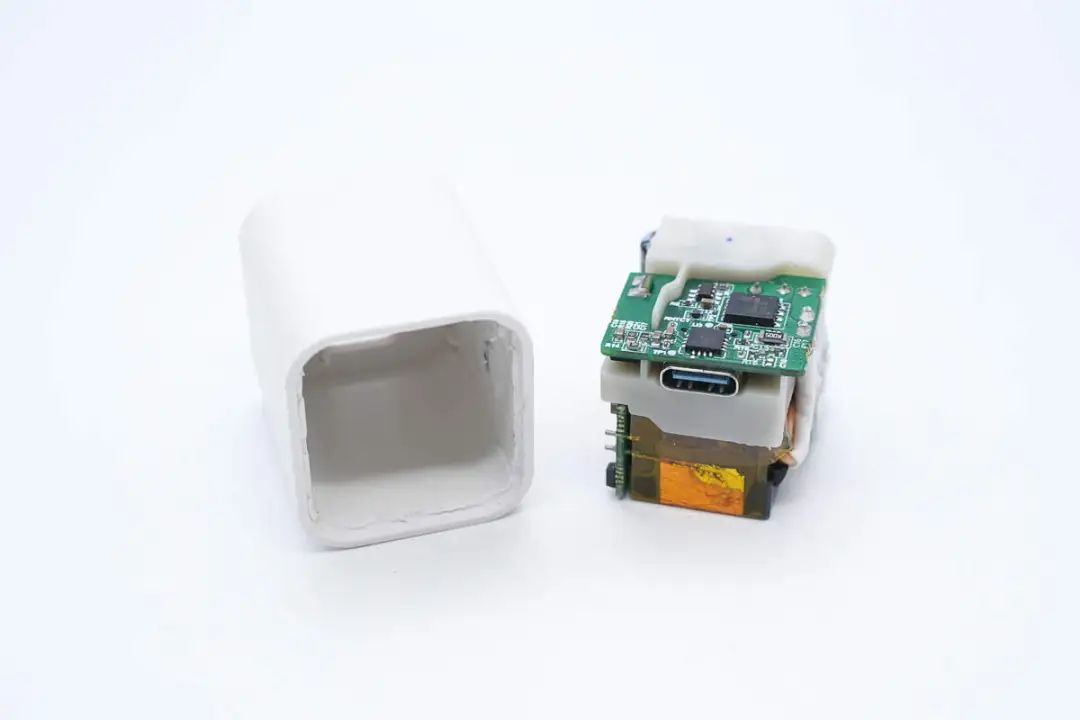

取出PCBA模块，模块设有塑料壳进行支撑固定和隔离绝缘。

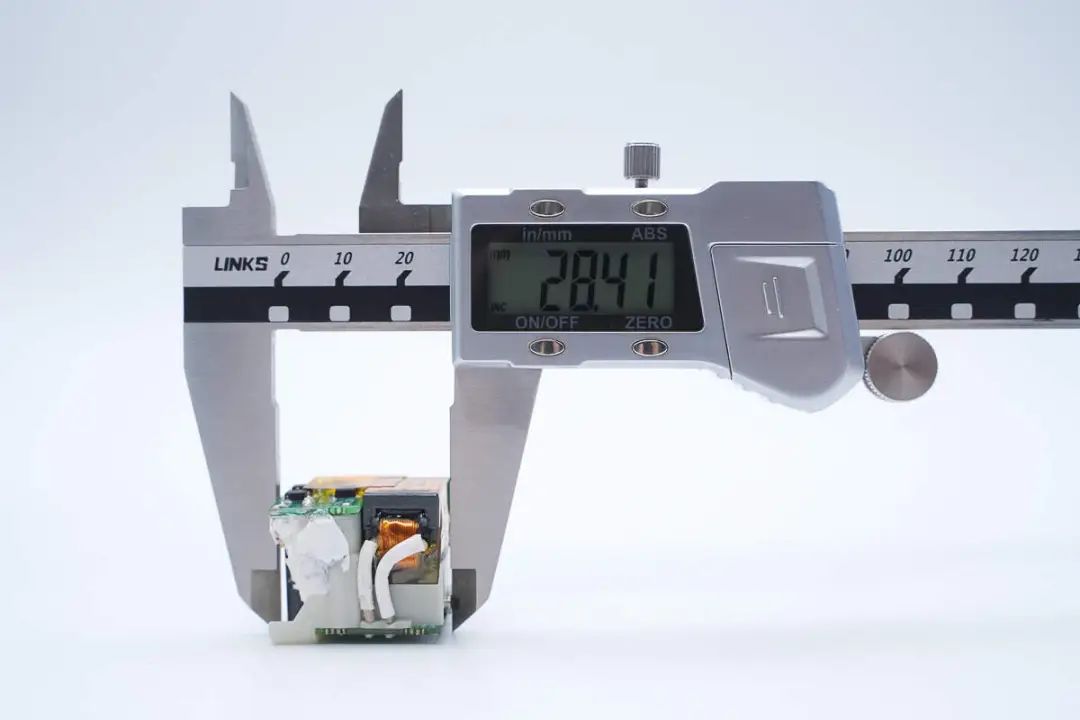

测得PCBA模块长度为28.41mm。
宽度为23.78mm。

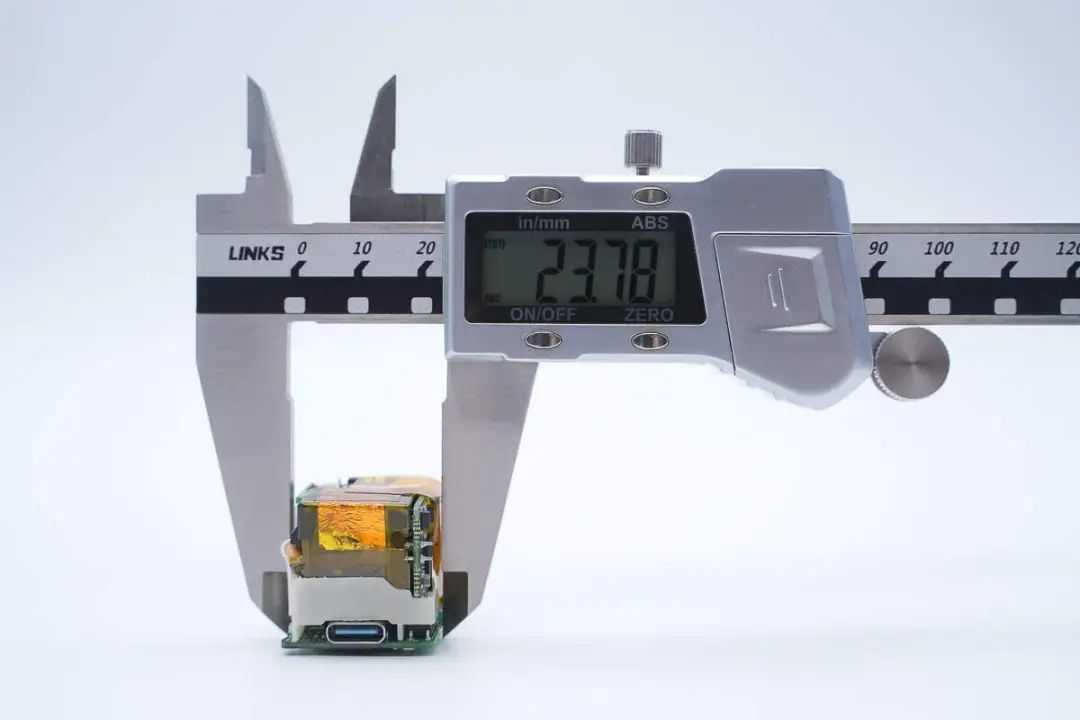

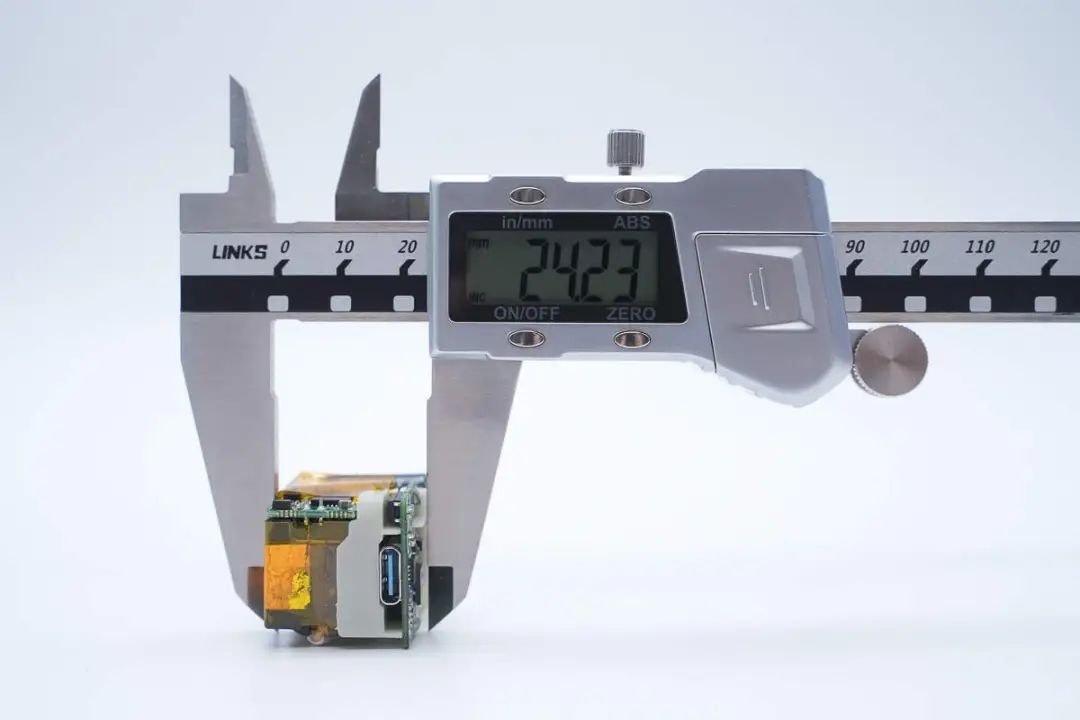

厚度为24.23mm。

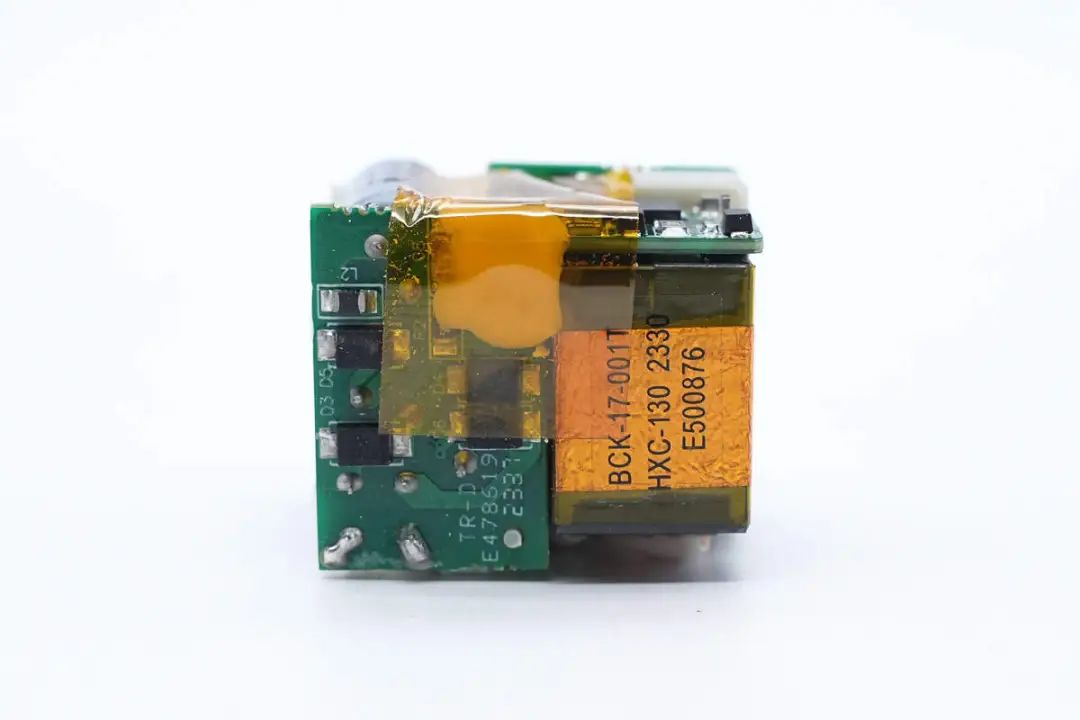

PCBA模块上的器件还打胶加固。
此外两侧还粘贴耐高温绝缘胶带。

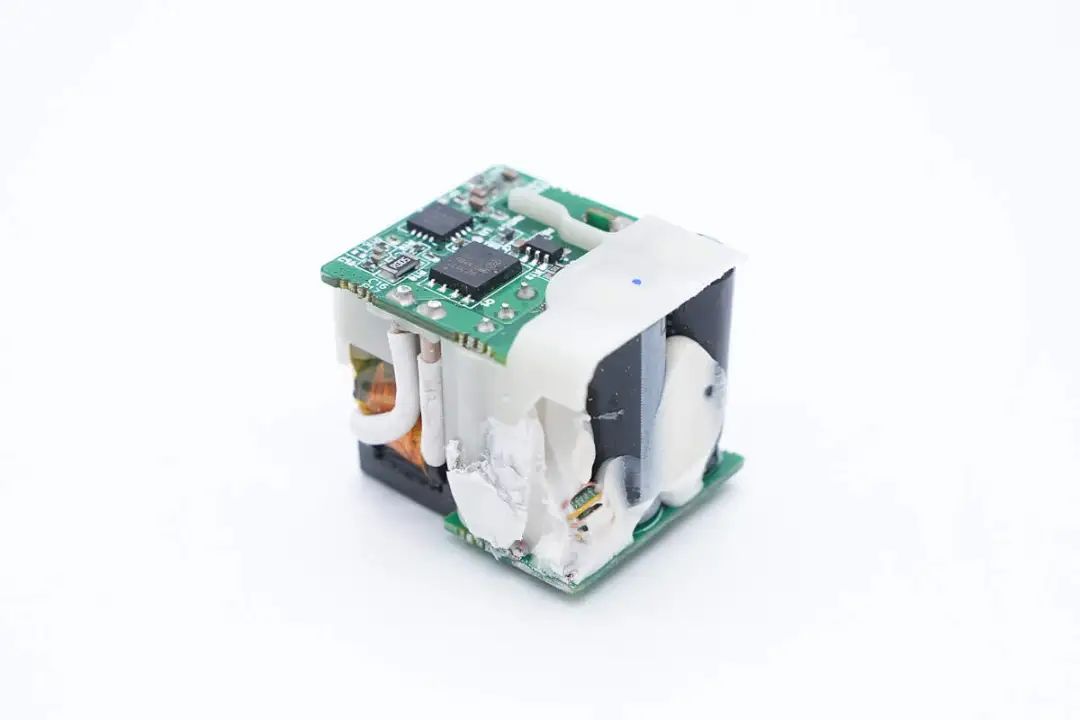

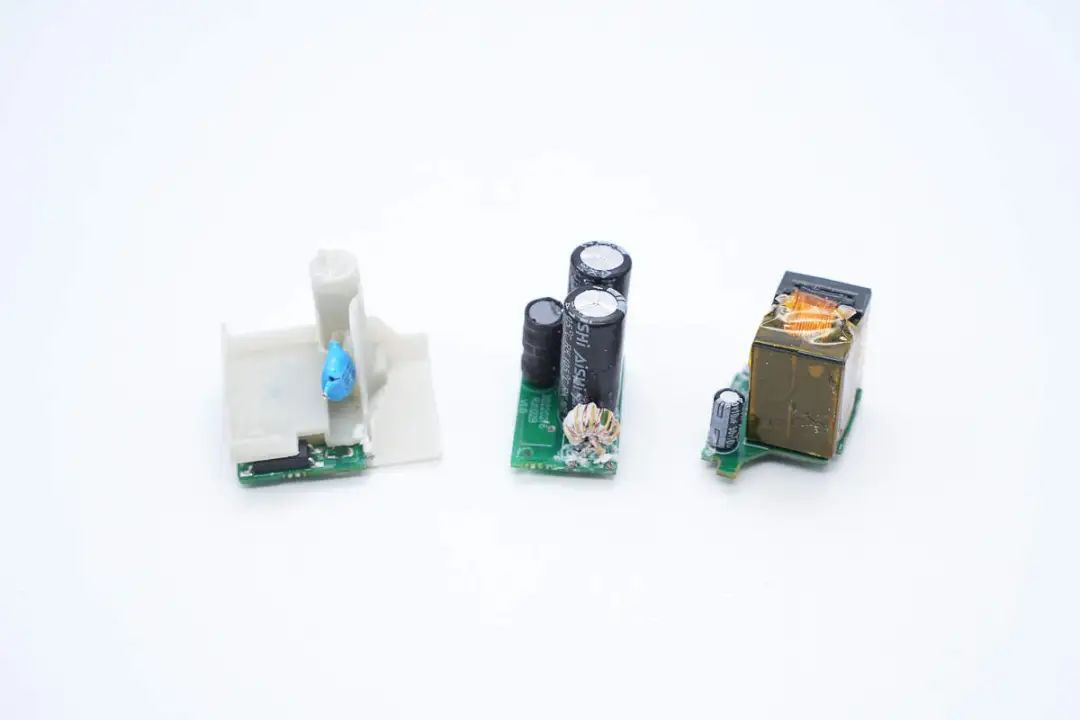

将模块拆分开，方便对器件进行观察。

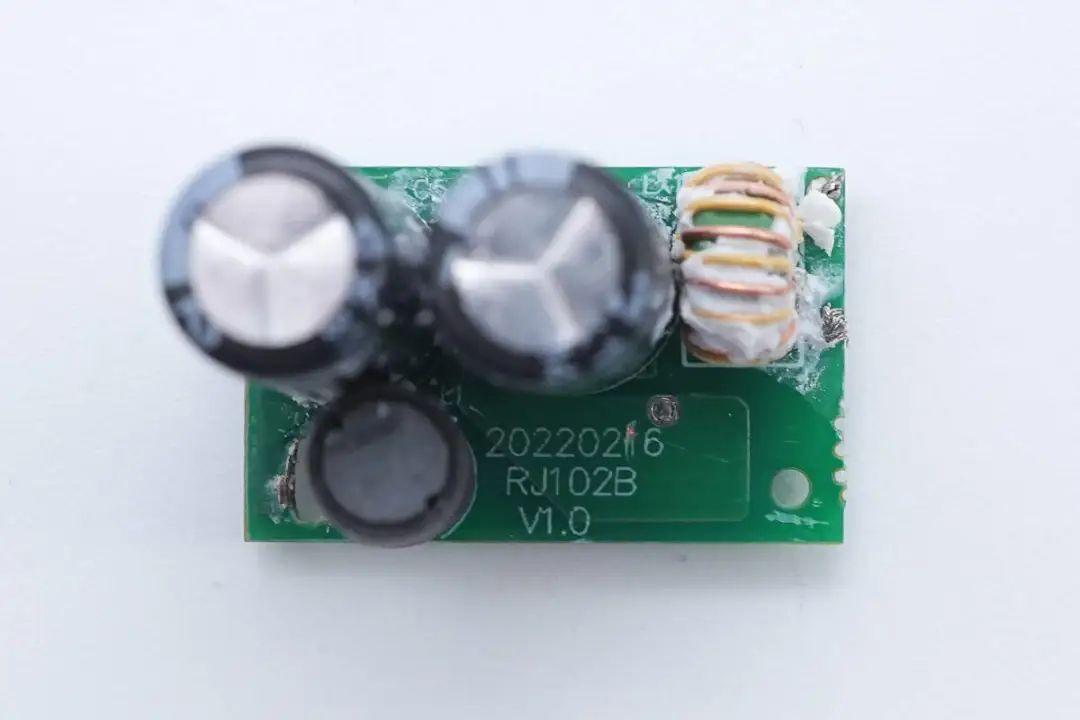

输入端小板正面设有共模电感、高压滤波电解电容以及工字电感。

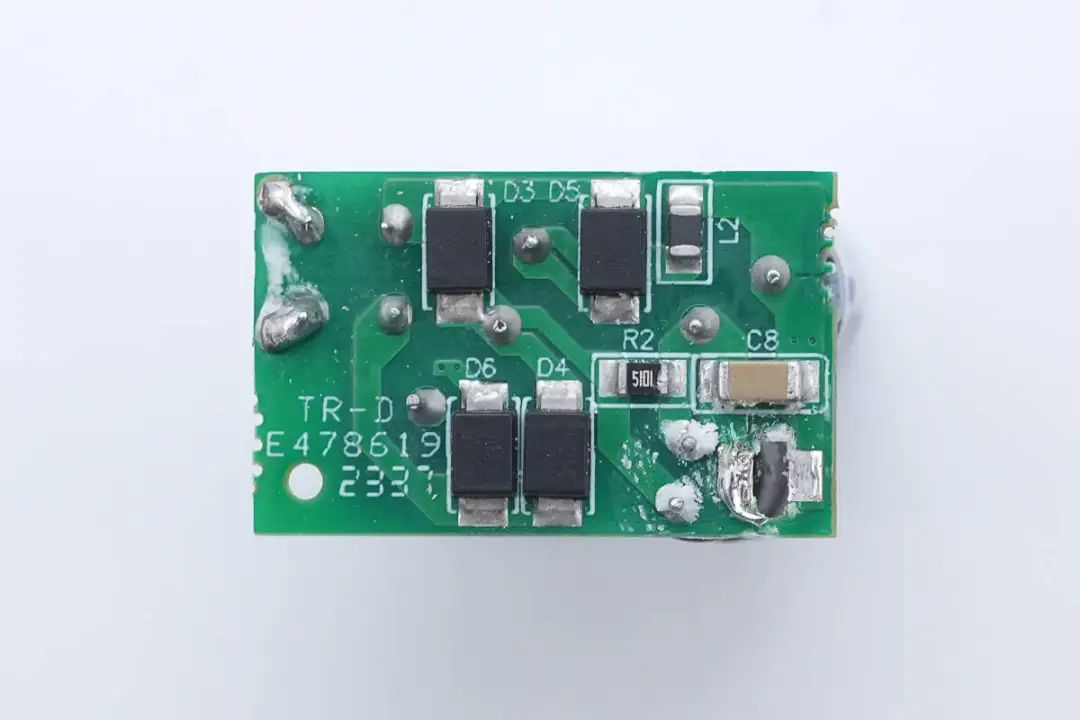

小板背面设有四颗整流二极管。
共模电感双线绕制，用于滤除EMI干扰。

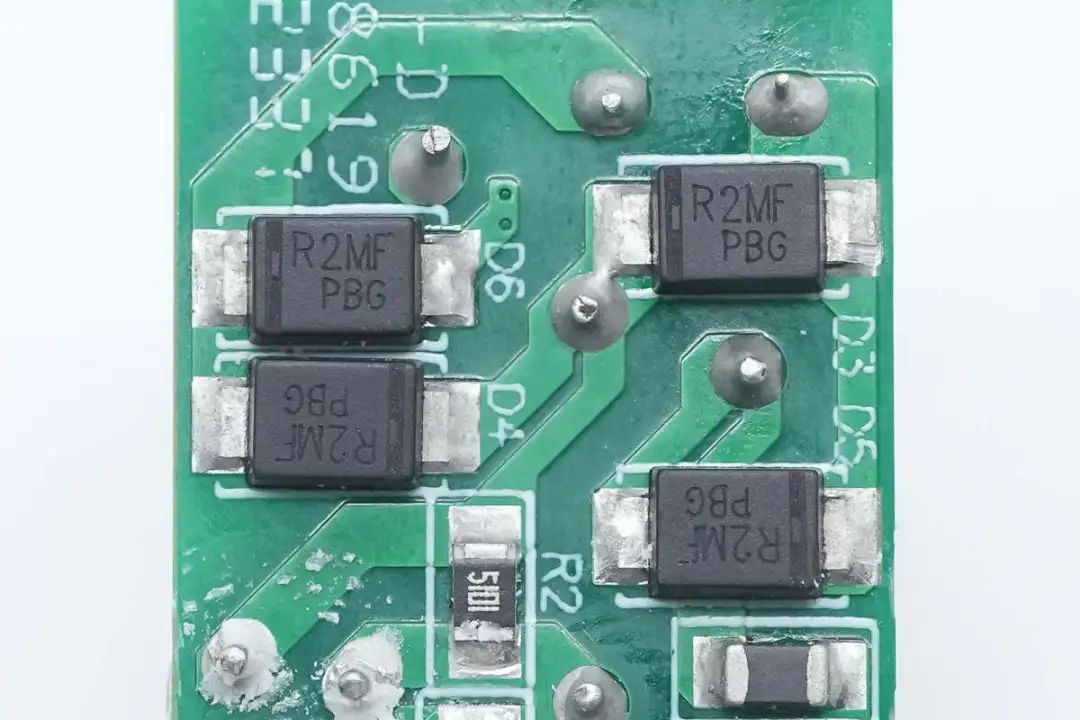

R2MFPBG整流二极管特写，四颗组成桥式整流。

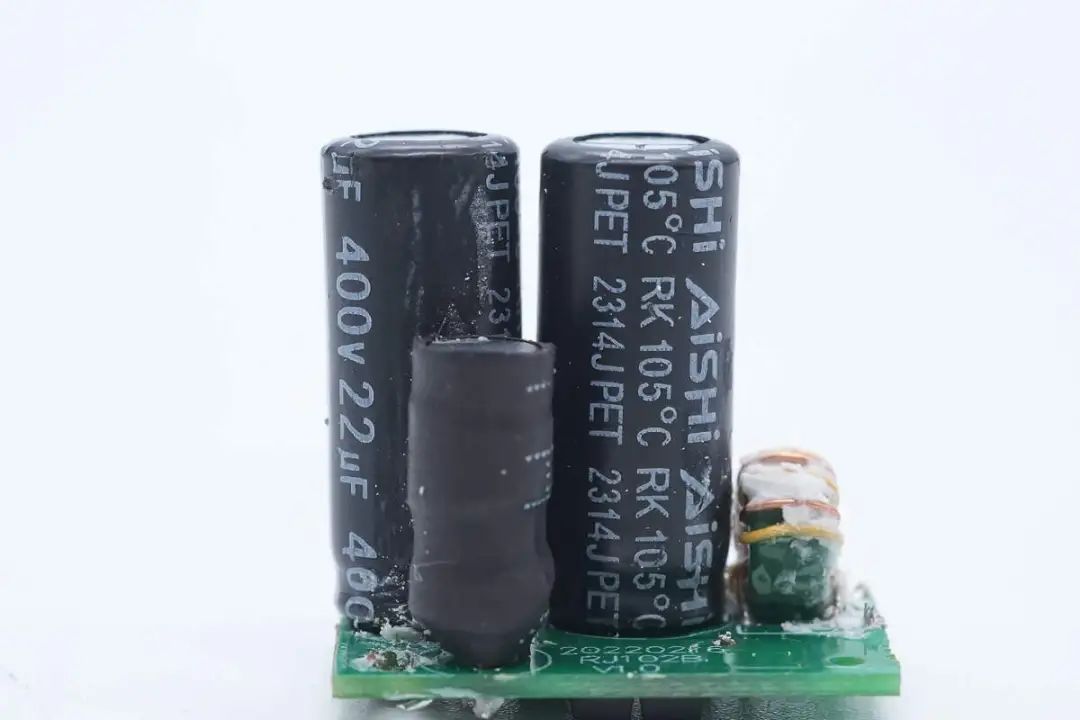

两颗高压滤波电解电容来自AiSHi艾华，规格均为400V22μF。

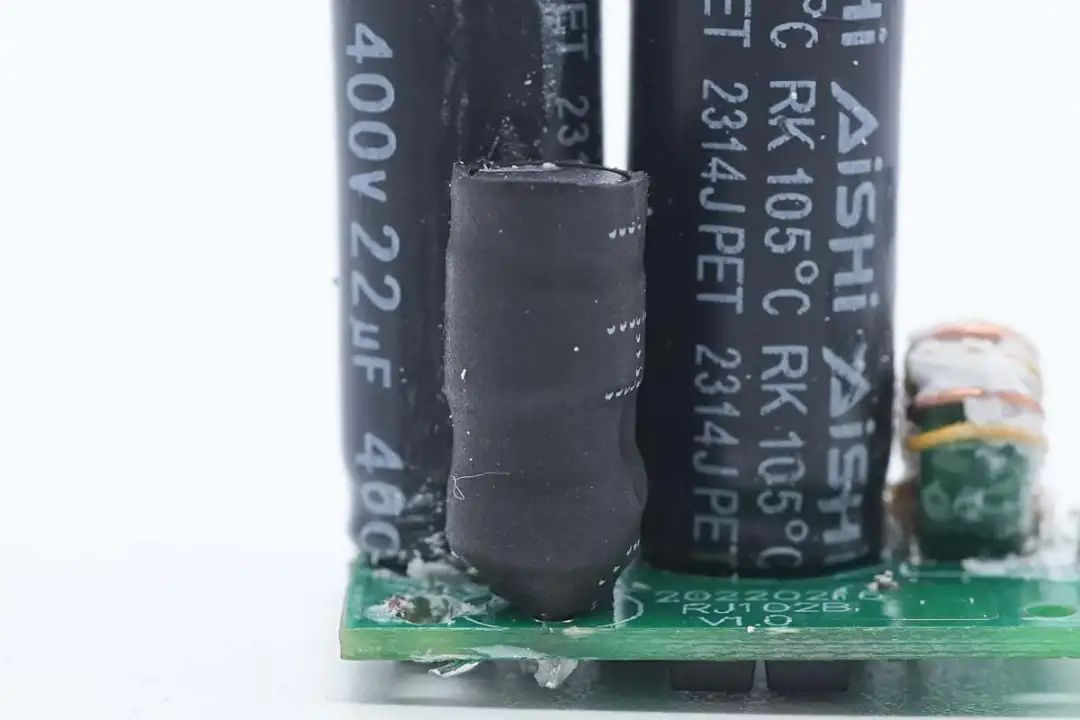

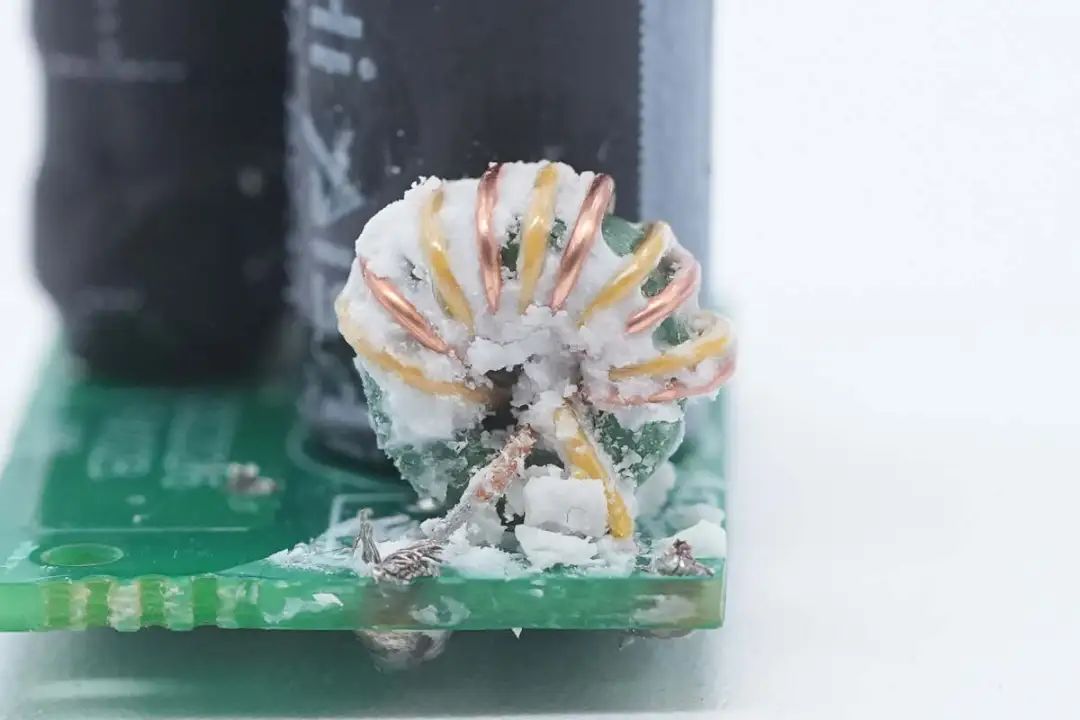

工字电感外套热缩管绝缘保护。

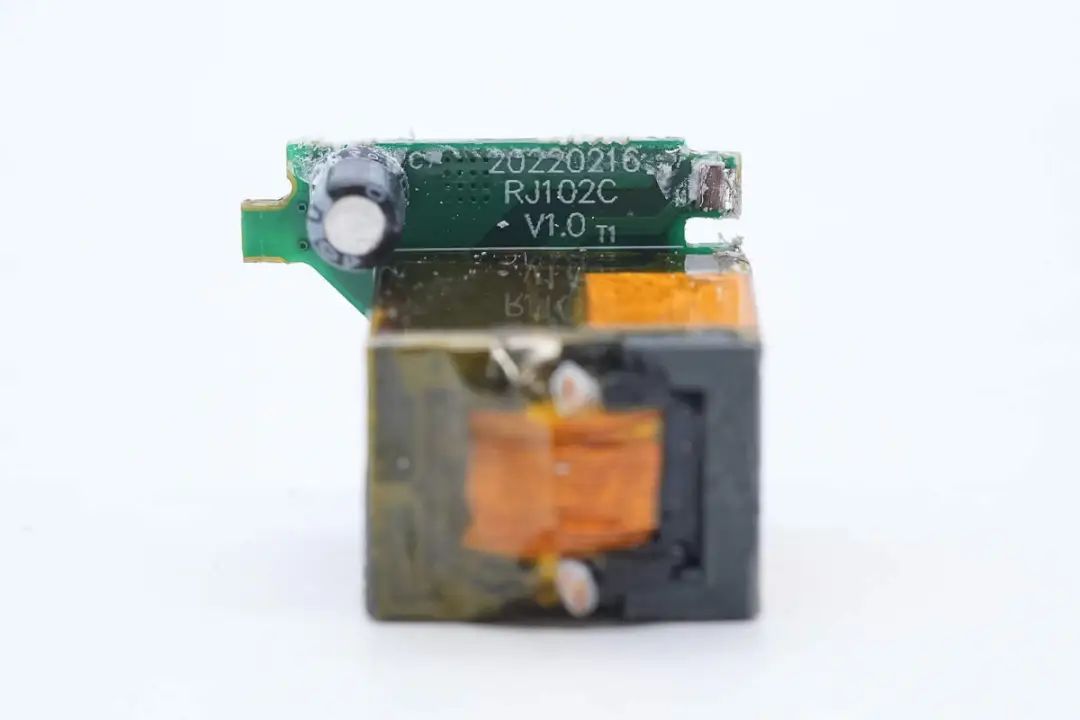

第二块小板正面设有变压器以及主控芯片供电电容。

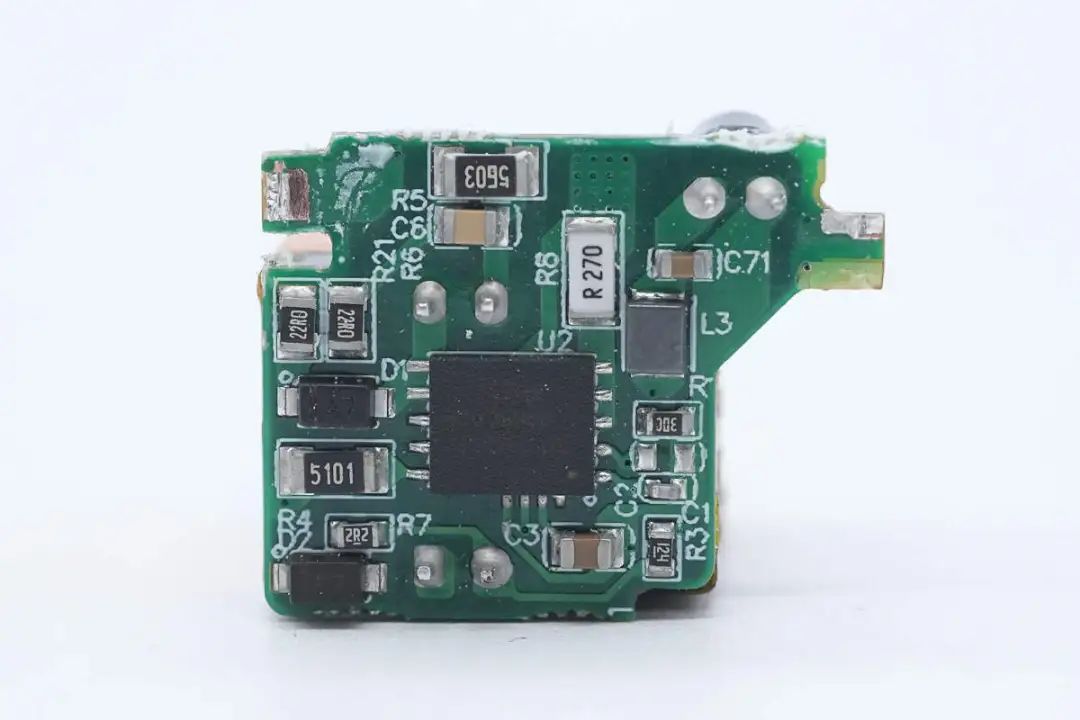

小板背面设有开关电源主控芯片。

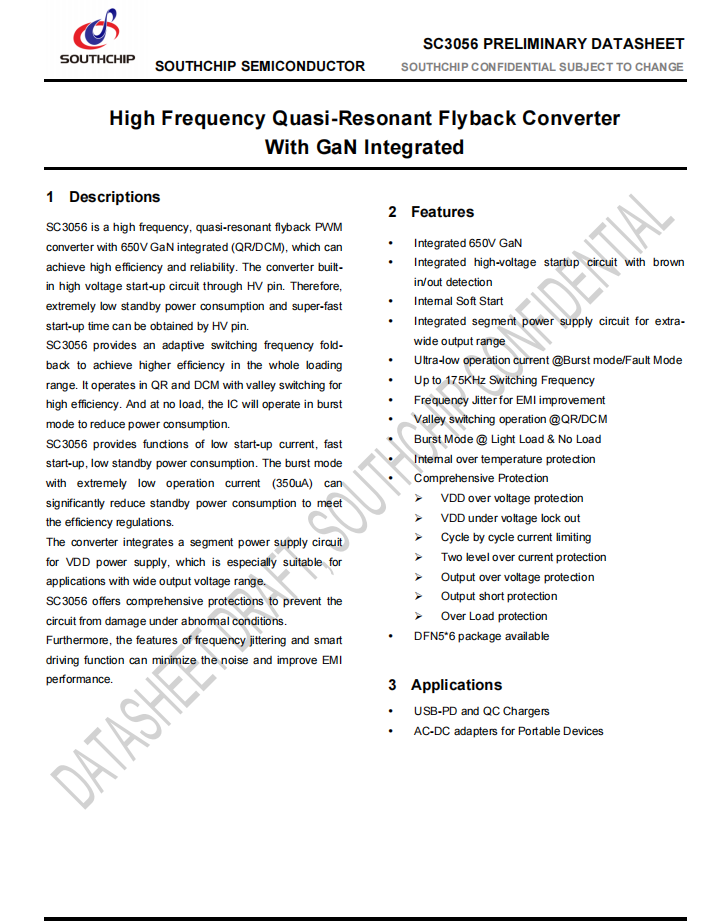

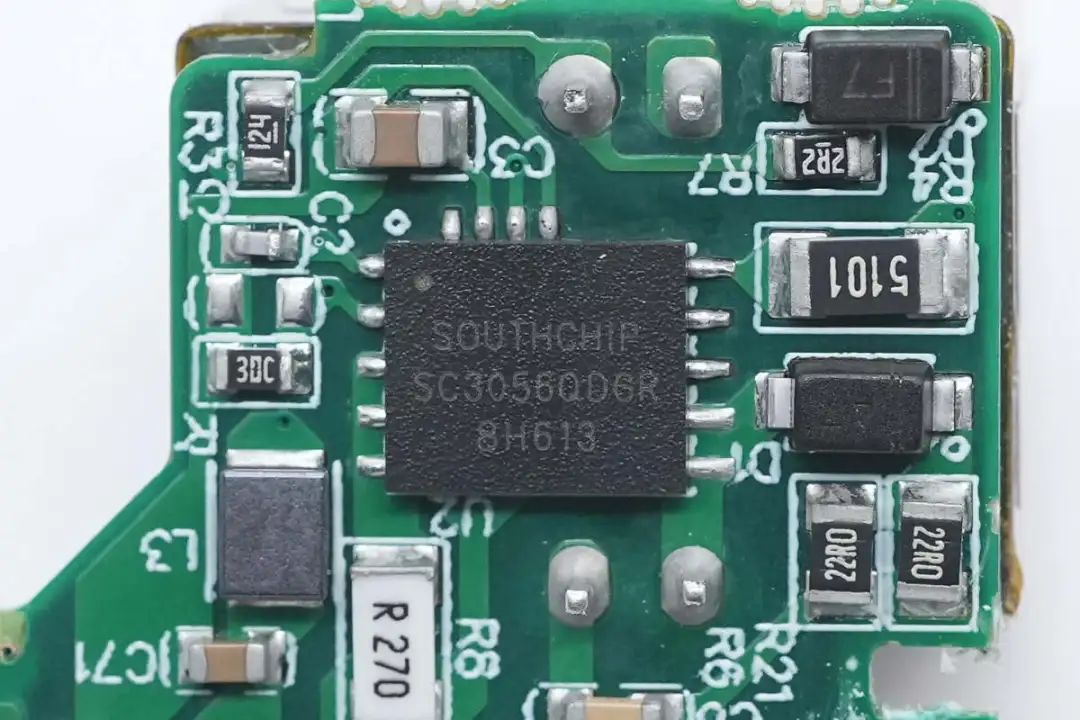

开关电源主控芯片采用南芯科技的SC3056，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯科技的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管，可轻松驱驾30W~40W输出功率范围。
SC3056工作在QR和DCM模式下，谷底开通以提高效率；提供自适应的频率折返用于实现全负载范围内的高效率；无负载时，芯片以突发模式运行，降低待机功耗。转换器内置高压启动电路，可实现超低的待机功耗和超快的启动速度。
SC3056内部集成软启动电路，以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流，满足待机能效要求。最高工作频率为175KHz，大幅降低磁性器件的体积和成本。全功率范围具备抖频功能，用以改善EMI性能。
芯片内置过热保护，供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护，提供完善全面的保护功能。
据充电头网了解，南芯科技的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用，品质获得客户高度认可。

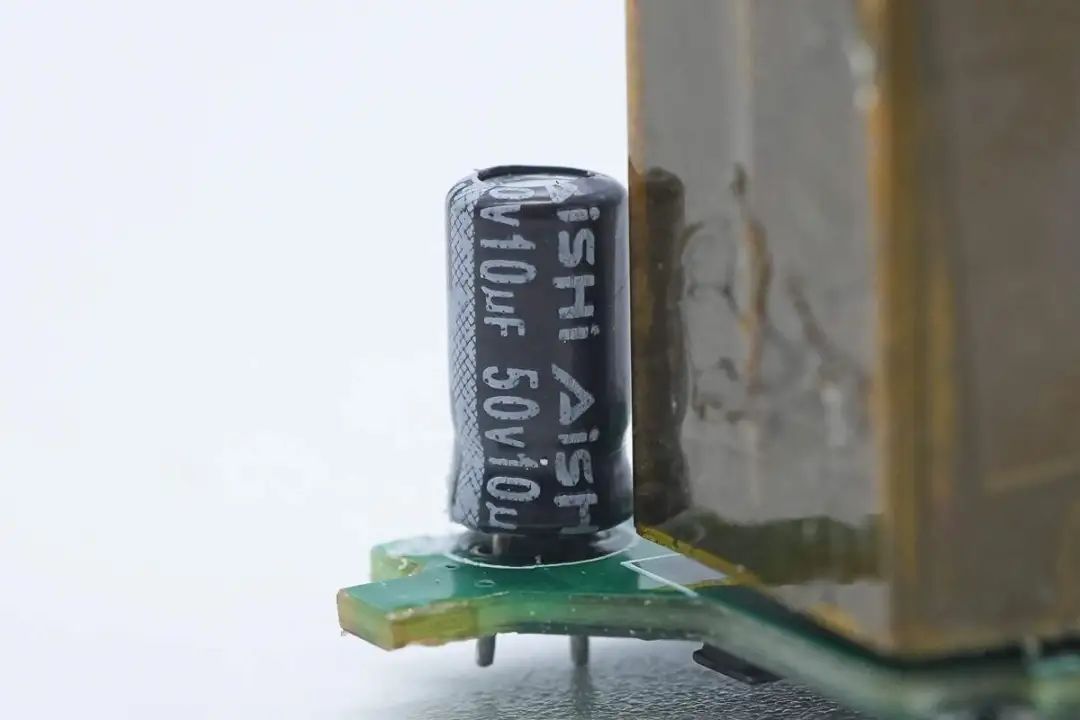

主控芯片供电电容来自艾华，规格为50V10μF。

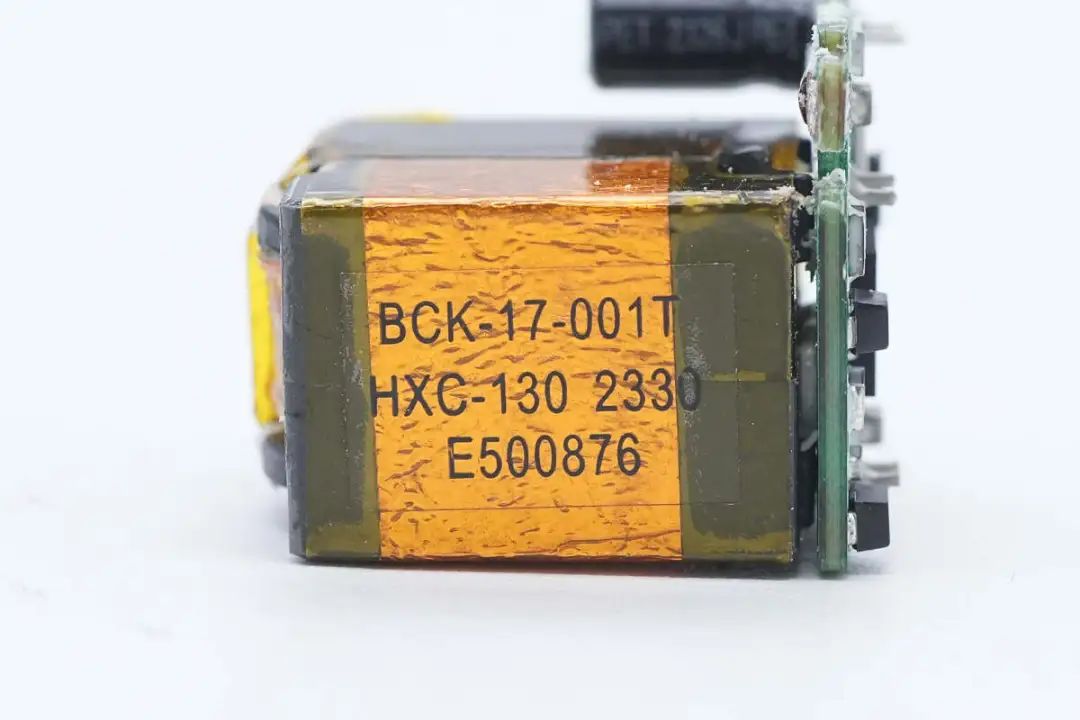

变压器特写，包裹铜箔和绝缘胶带。

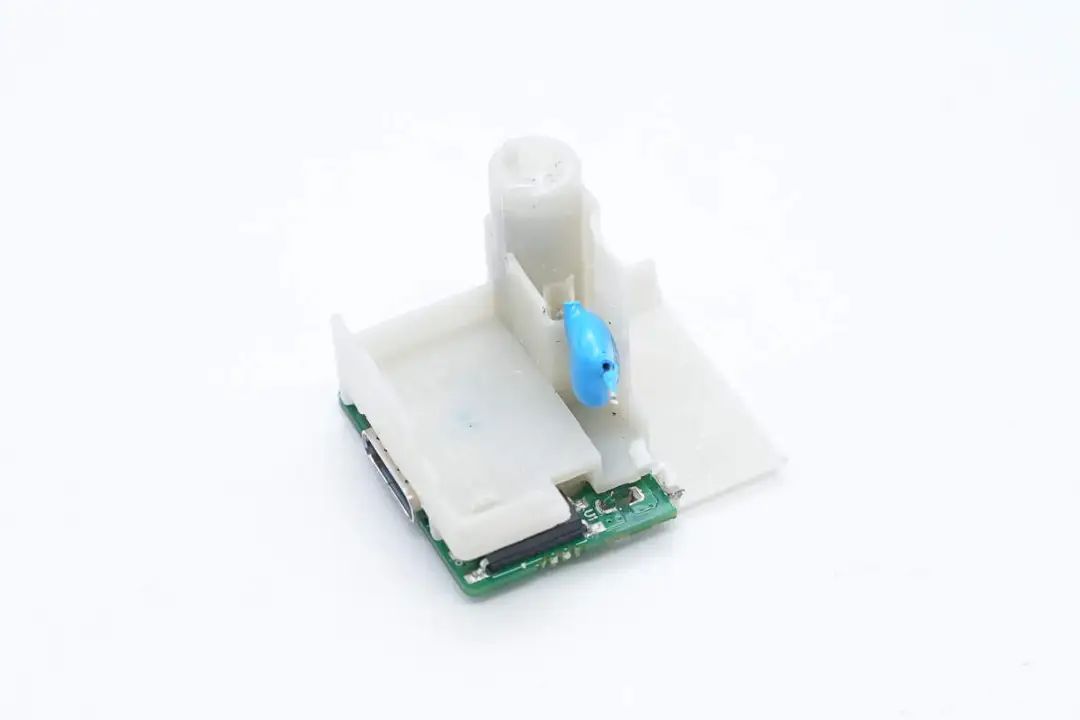

最后一块小板上固定塑料壳。

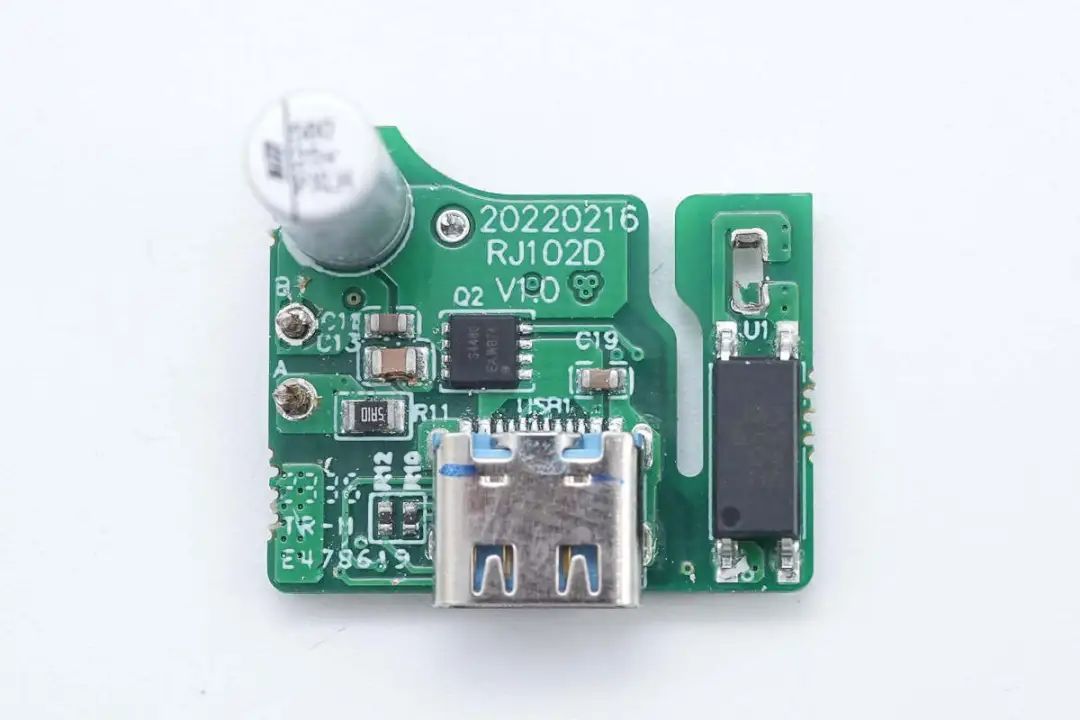

将塑料壳拆掉，板子正面设有光耦、输出滤波固态电容以及VBUS开关管。
小板背面设有同步整流控制器、同步整流管以及协议芯片。

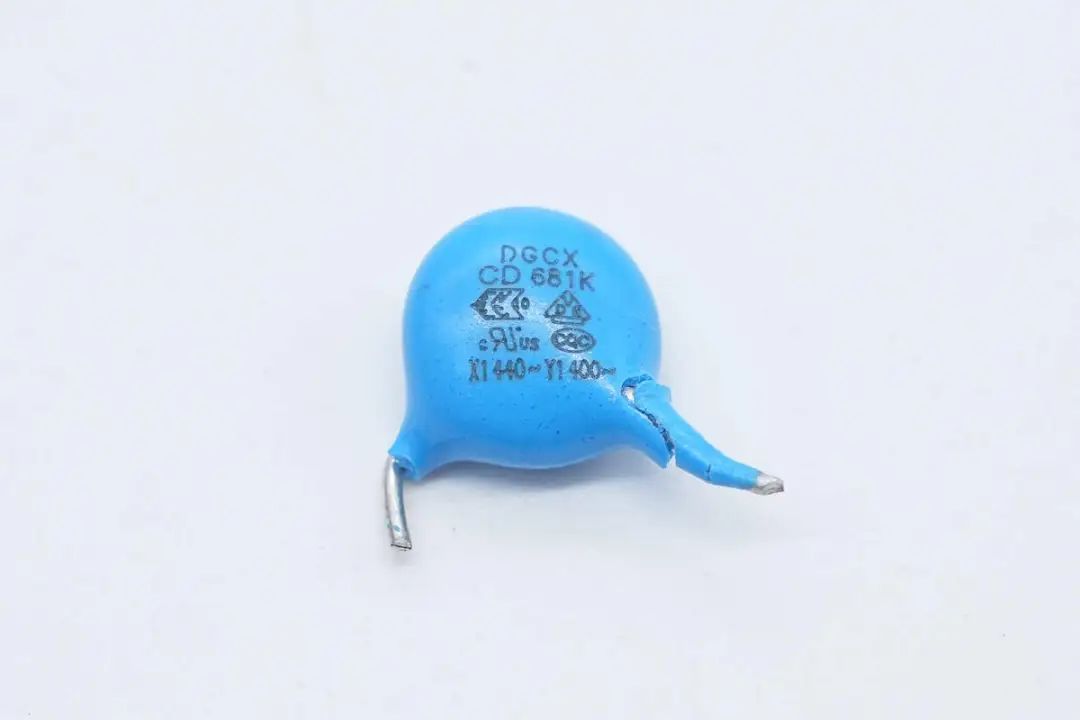

蓝色Y电容来自成希电子。

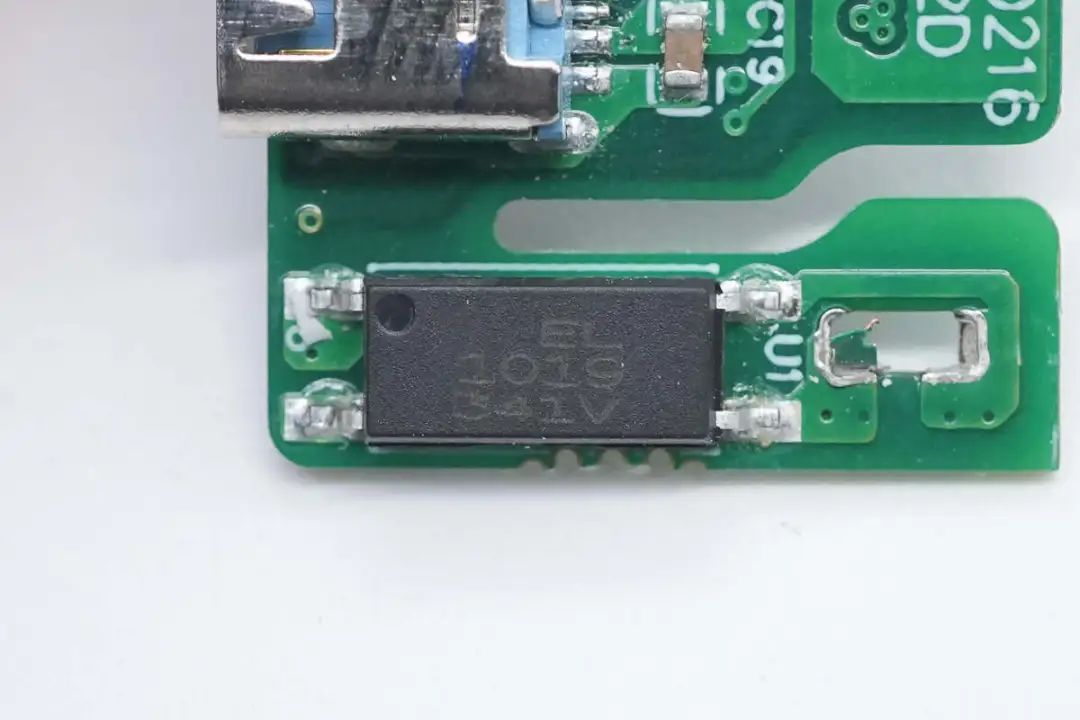

亿光EL 1019光耦，用于输出电压反馈。

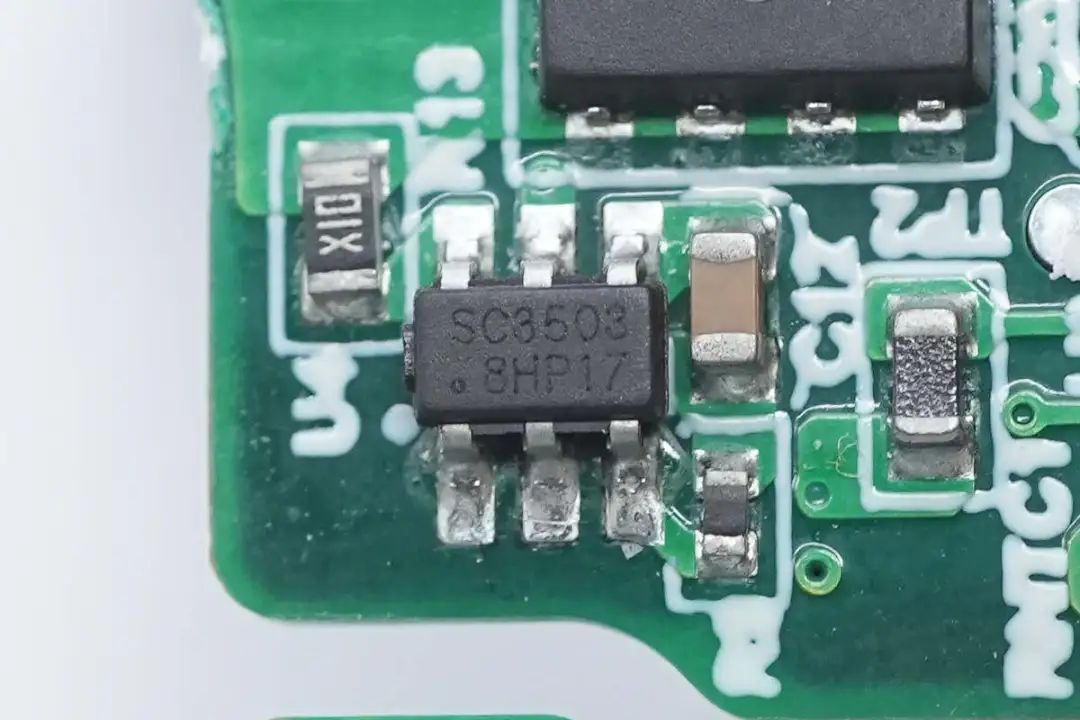

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

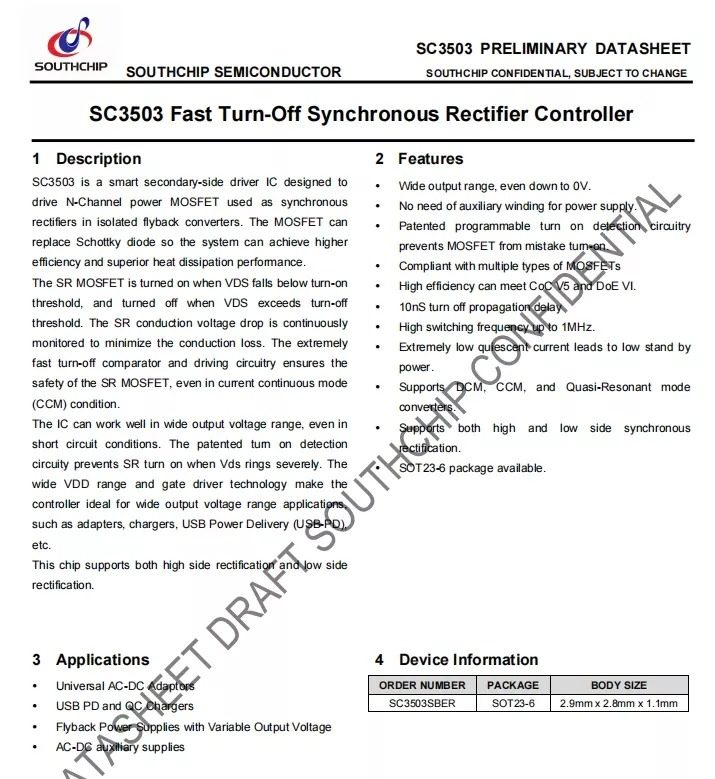

南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用，此外南芯快充芯片还可应用于充电器、车充、移动电源、储能电源等产品，并被安克、三星、紫米、羽博等数十款产品采用，品质获得客户高度认可。

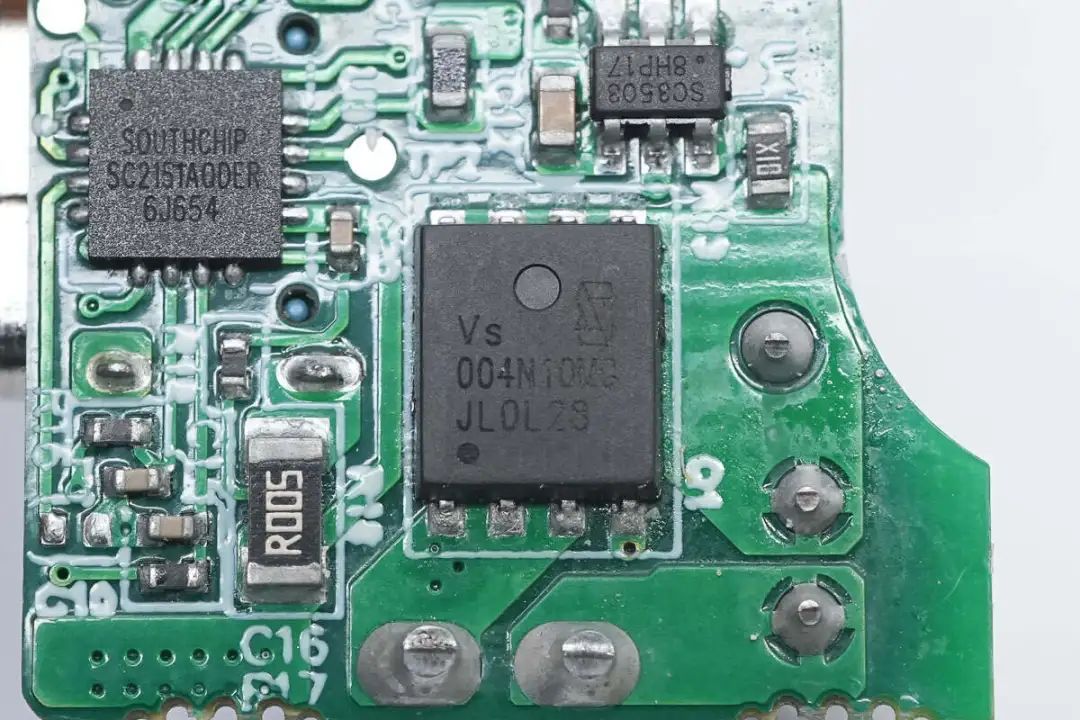

同步整流管来自威兆半导体，型号VSP004N10MS-G，耐压100V，导阻3.8mΩ，采用PDFN5060X封装方式。

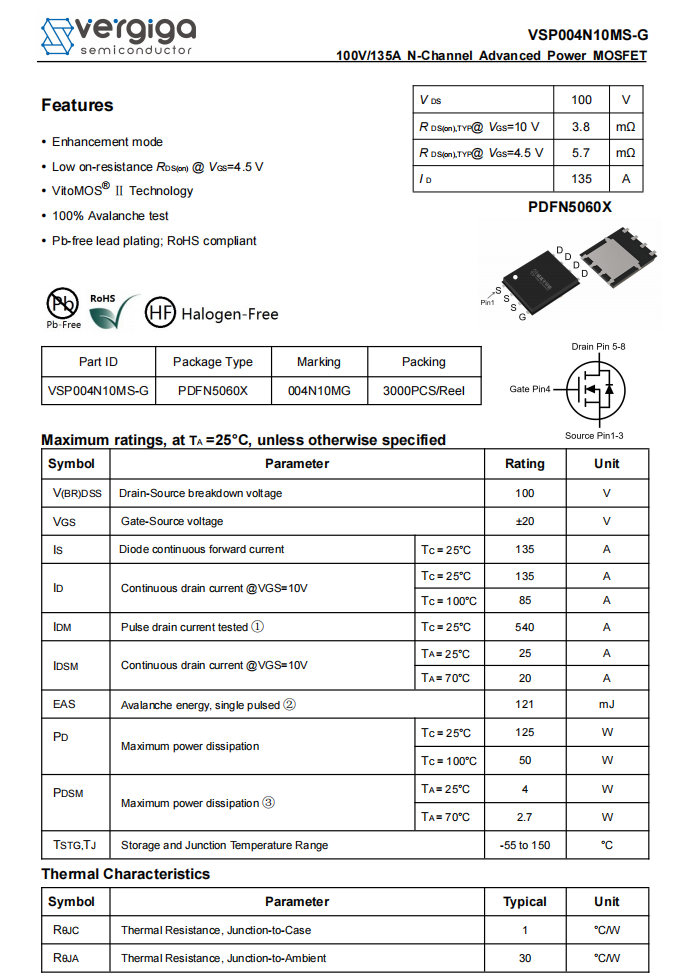

威兆VSP004N10MS-G详细资料。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

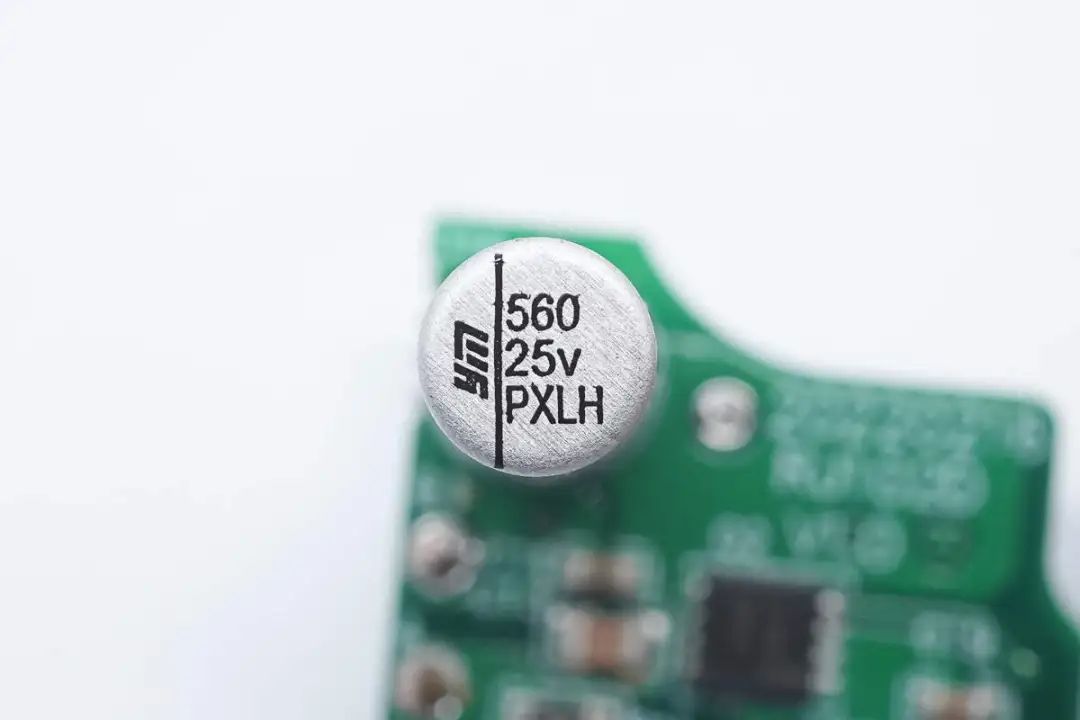

输出滤波固态电容来自永铭，规格为25V560μF。

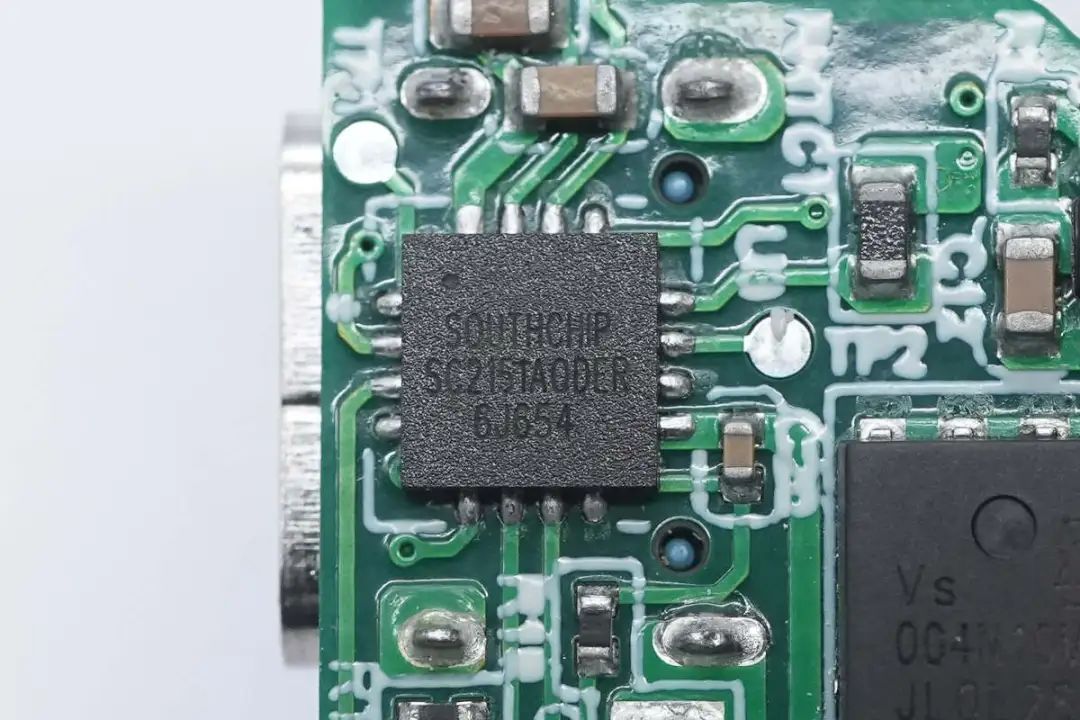

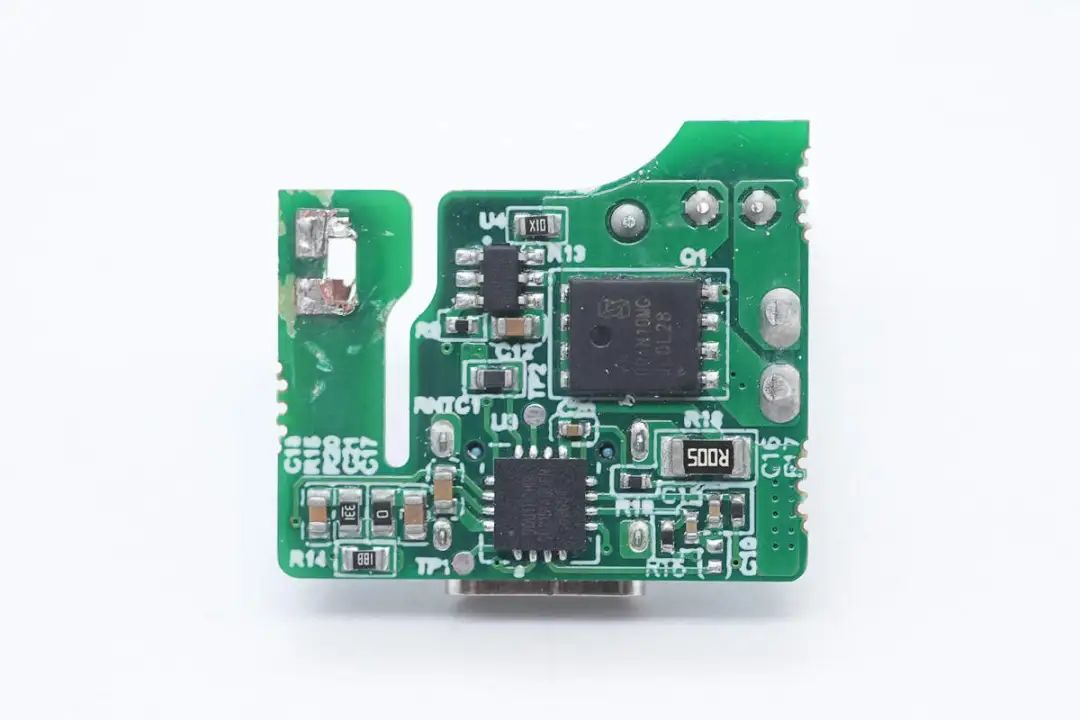

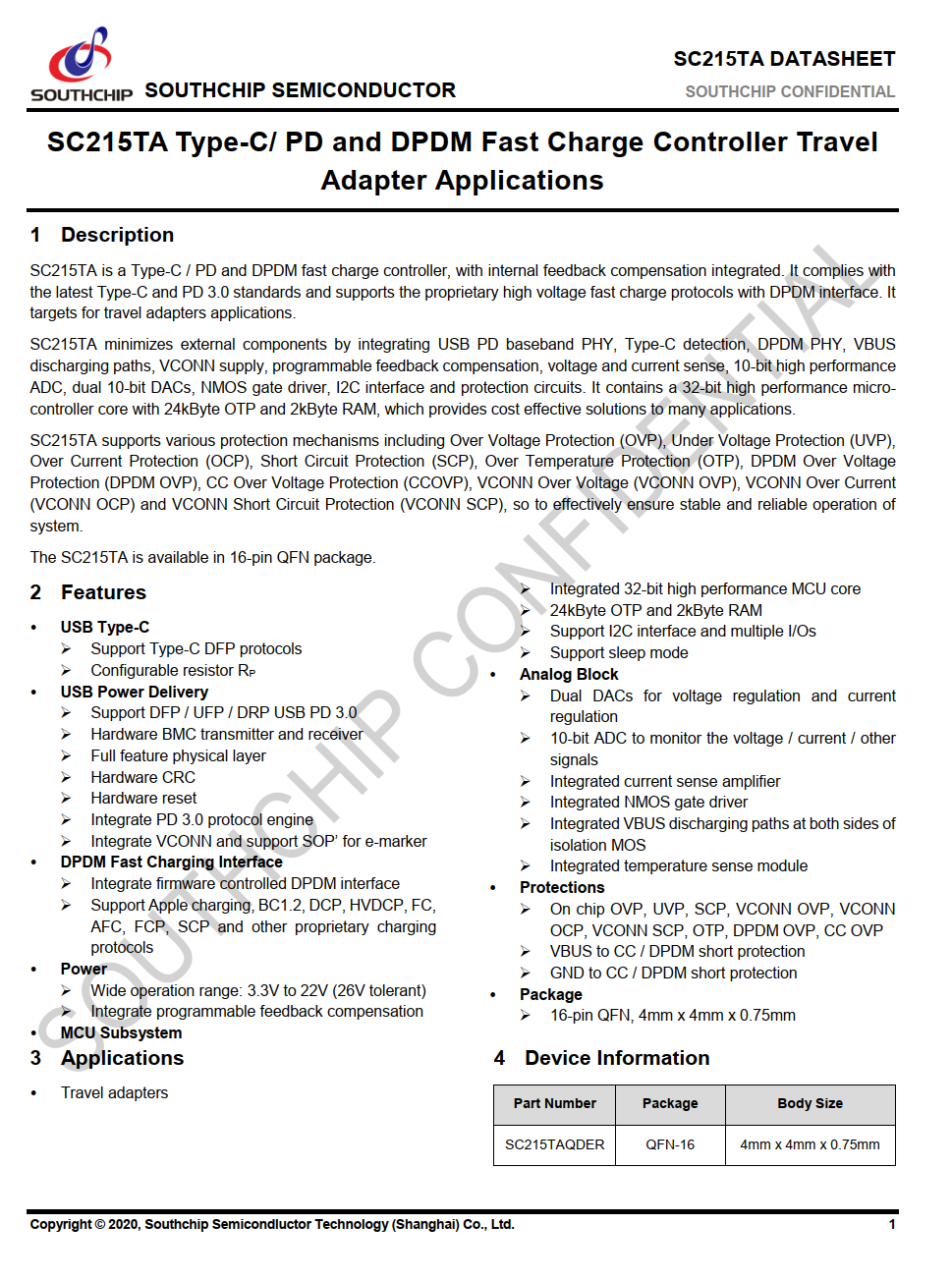

协议芯片采用南芯科技SC215TA，这是一款Type-C/PD和DPDM快充控制器，集成了内部反馈补偿。它符合最新的 Type-C 和 PD 3.0 标准，并支持带有 DPDM 接口的专有高压快充协议，主要针对旅行适配器应用。
南芯科技 SC215TA 通过集成 USB PD 基带 PHY、Type-C 检测、DPDM PHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流检测、10 位高性能 ADC、双 10 位 DAC、NMOS栅极驱动器，最大限度地减少了外部组件驱动器、I2C接口和保护电路。
南芯科技SC215TA采用 16 引脚 QFN 封装，包含一个具有 24kByte OTP 和 2kByte RAM 的 32 位高性能微控制器内核，可为许多应用提供具有成本效益的解决方案。
南芯科技SC215TA支持多种保护机制，包括过压保护、欠压保护、过流保护、短路保护、过温保护、DPDM过压保护、 CC过压保护、VCONN过压、VCONN过流和VCONN短路保护，有效保证系统稳定可靠运行。

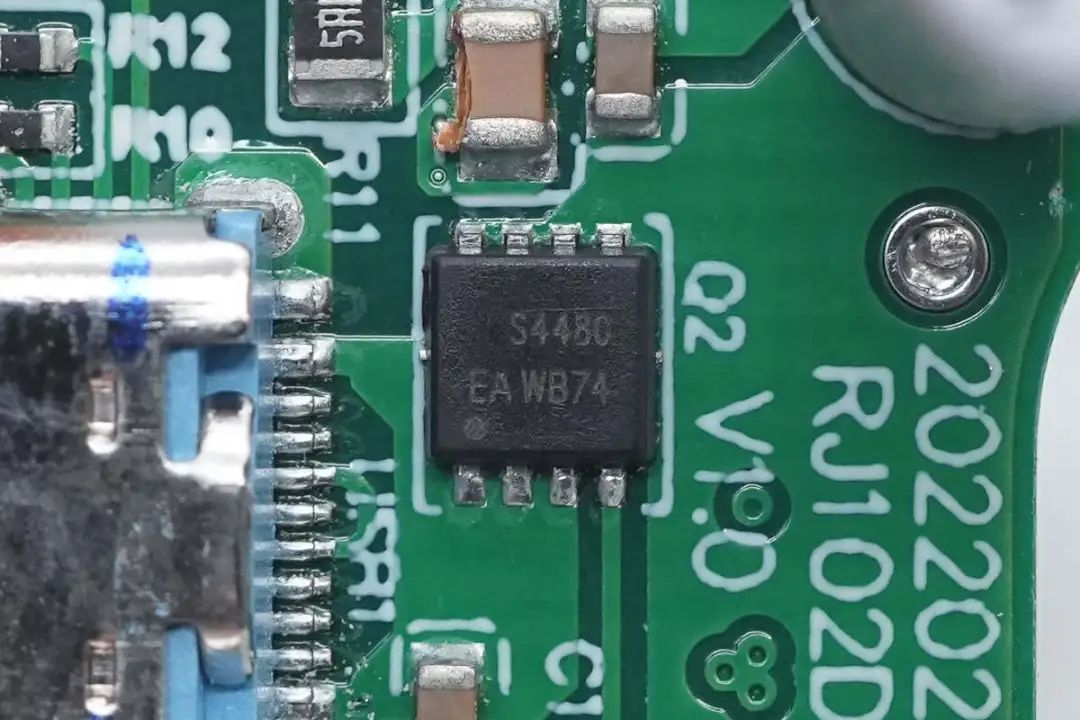

输出VBUS开关管特写，丝印S4480。

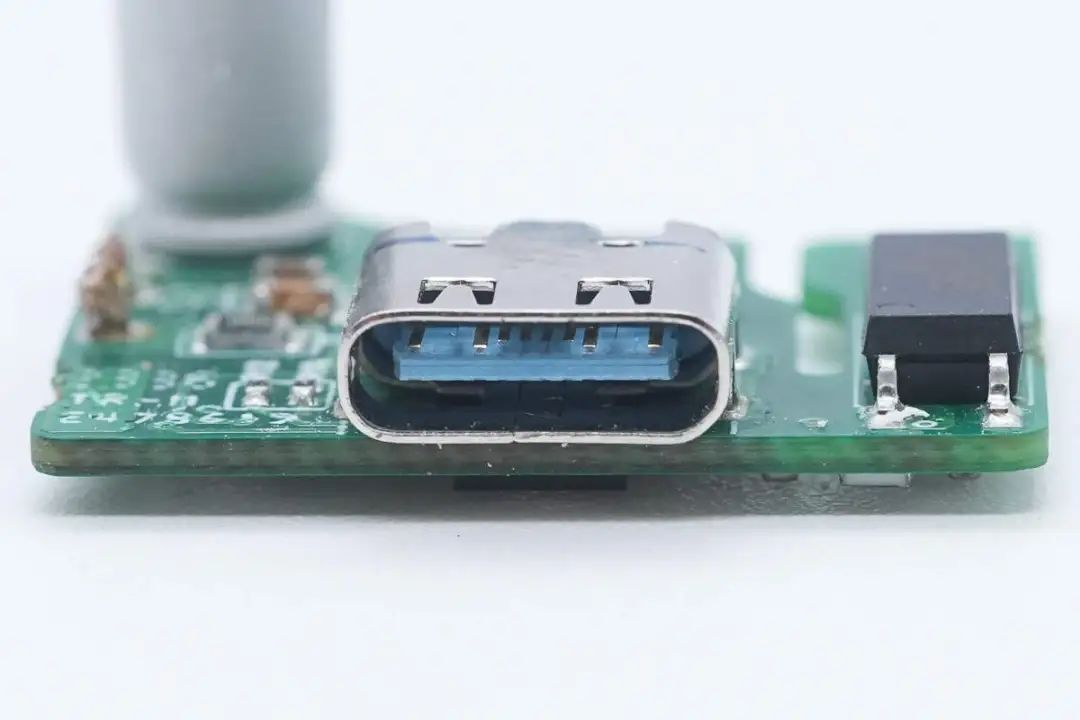

USB-C接口母座特写。

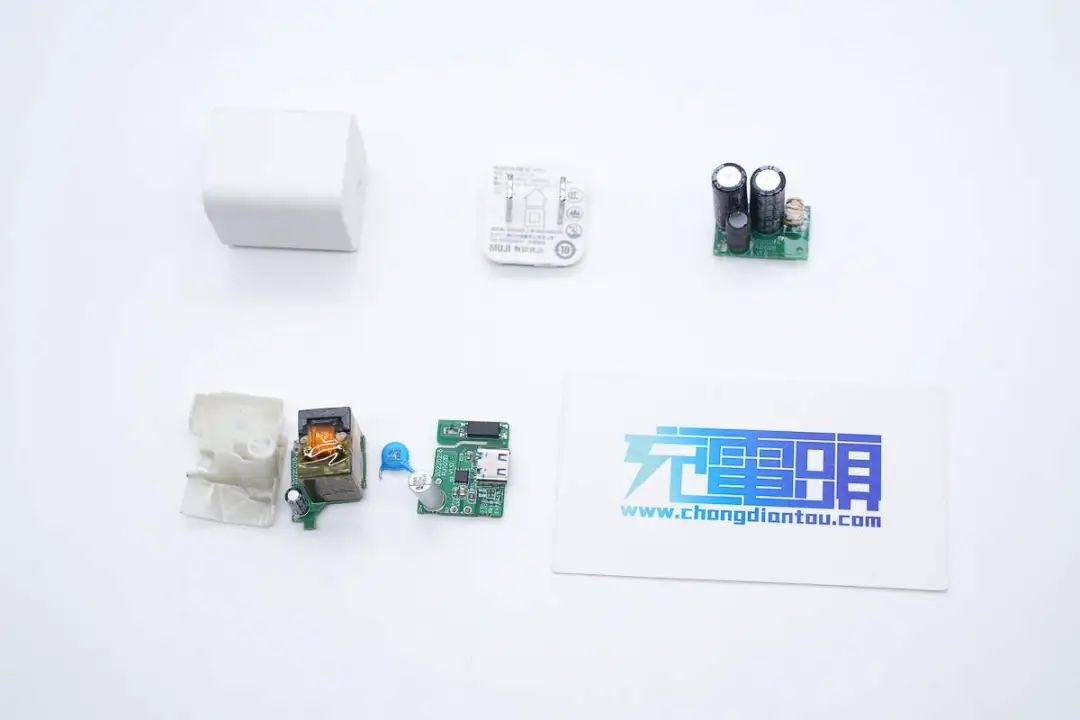

全部拆解一览，来张全家福。
充电头网拆解总结

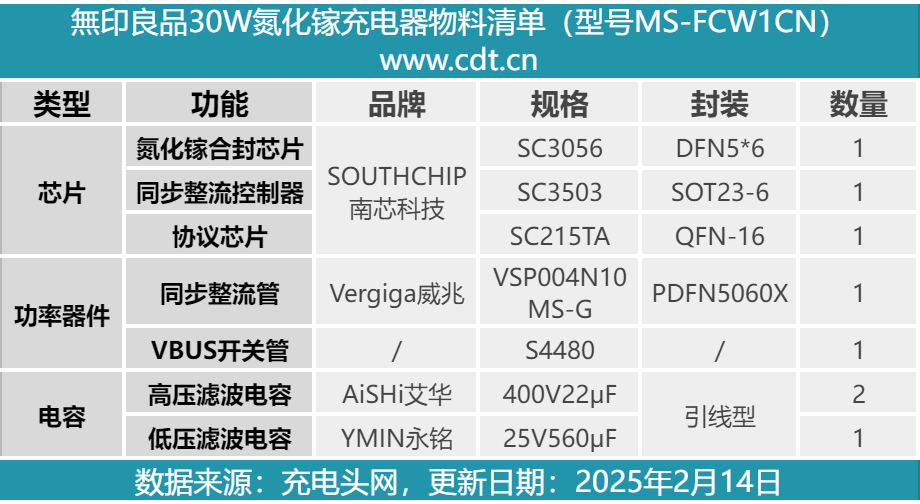

最后附上無印良品30W氮化镓充电器的核心器件清单，方便大家查阅。
無印良品30W氮化镓充电器机身设计小巧，配有国标固定插脚。充电器支持100-240Vac宽电压输入，输出为单USB-C接口，支持PD快充和PPS快充，满足为笔记本电脑和手机等设备充电需求。
充电头网通过拆解了解到，这款30W氮化镓充电器采用三块PCB焊接组成，充分利用空间。充电器内部电源方案来自南芯科技，使用SC3056氮化镓合封芯片搭配SC3503同步整流控制器，并使用SC215TA协议芯片。
充电器内部高压滤波电容来自艾华，滤波固态电容来自永铭。模块小板间设有隔离塑料支架用于绝缘，元器件之间打胶填充加固，并加强散热性能，内部用料与做工扎实。
