随着技术水平的不断提升，各类产品的种类愈发丰富。在儿童玩具市场，目前涵盖了多种类型的产品：包括早教机、学习机等教育学习类产品，遥控赛车、遥控机器人等互动娱乐类产品，以及智能积木、编程机器人等益智创意类产品。这些产品不仅提供了有趣的娱乐方式，还能让孩子在娱乐中学习知识，激发他们的想象力和动手能力。
此次将要拆解的RAPIDPOWER速动力AI智能机械狗，便是一款互动性非常强的产品。它支持前进、游泳、跳舞、特技、俯卧撑、特技、功夫等等非常多的动作指令，支持夹取功能，可以传递物品；还支持语音祝福，可以根据孩子的“语音指令”，让狗狗对家人朋友做出相应的祝福语；支持遥控器编程，能够组合多种动作，提升了可玩性。下面一起来看看这款产品的详细拆解报告吧~
一、RAPIDPOWER速动力AI智能机械狗开箱
RAPIDPOWER速动力AI智能机械狗包装盒正面展示有产品外观，突出了夹取物品的特征，右上角标注有6+产品适用年龄。
包装盒背面展示有产品的多种动作指令，以及语音祝福功能。
包装盒侧边展示了无线遥控手柄。
另外一侧介绍了产品特点：能做多种动作造型、遥控夹取机械臂、语音操作指令、编程动作指令。
包装盒底部介绍了产品的开关及充电接口位置、电池注意事项等产品信息。产品名称：遥控玩具，产品型号：8008M，材质组成：塑胶及电子元件，适用年龄：6岁及以上，制造商：汕头市速动力科技有限公司。

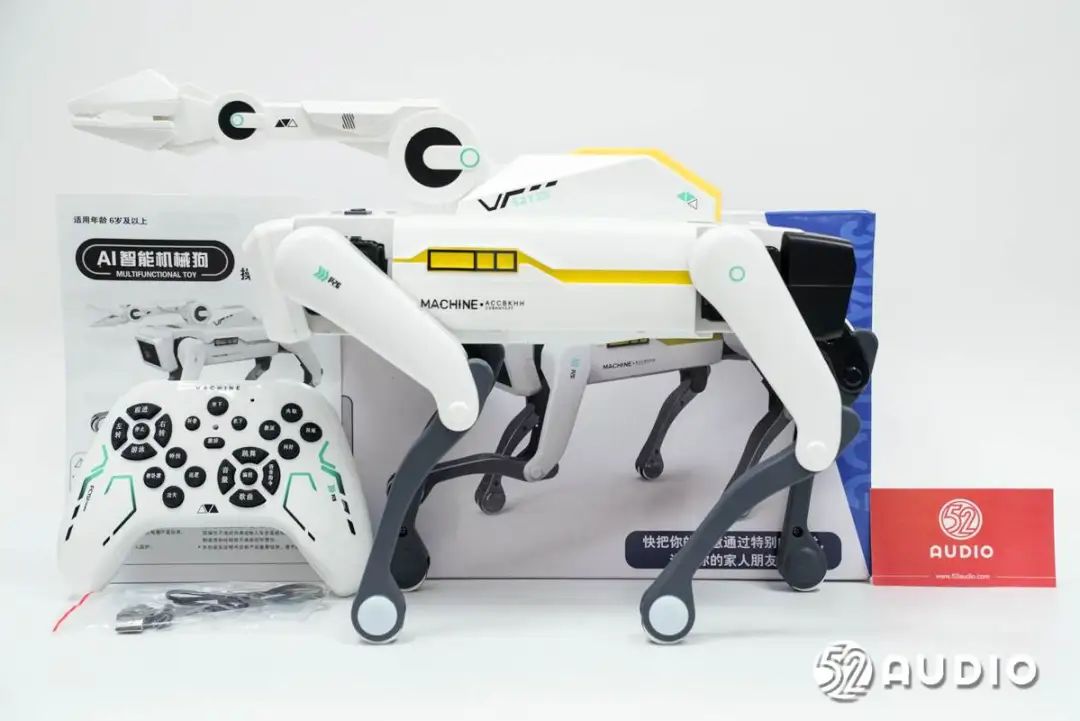

包装盒内部物品有智能机械狗、遥控手柄、充电线、螺丝刀和产品说明书。

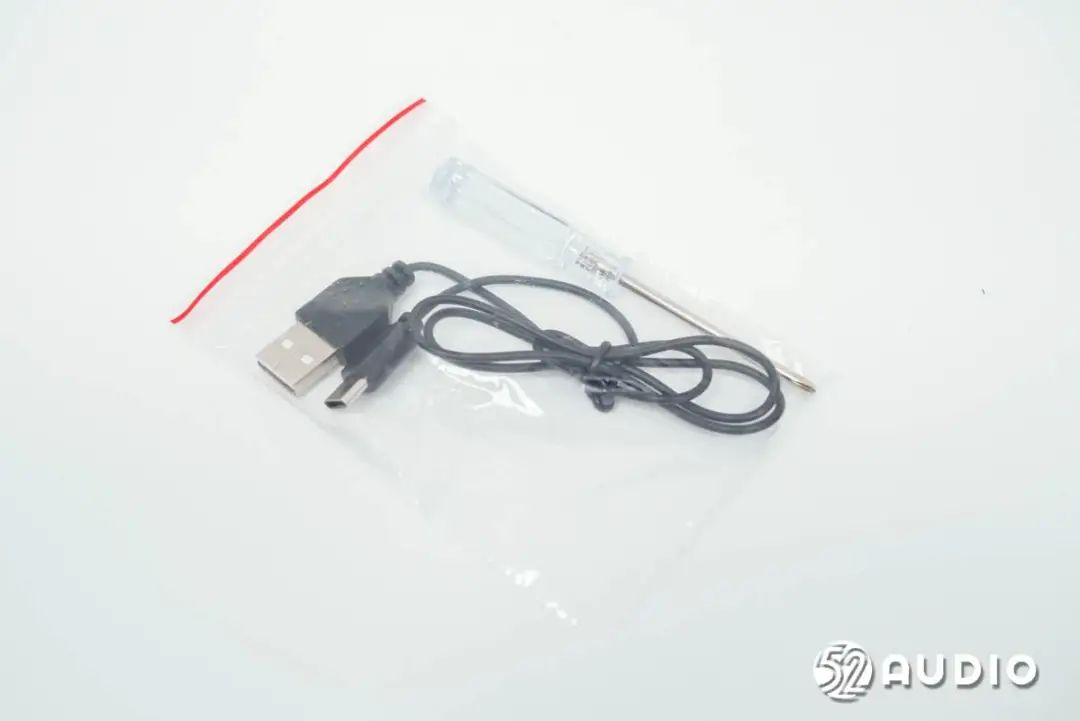

随机标配的USB-A to Type-C充电线和电池盖拆卸螺丝刀。

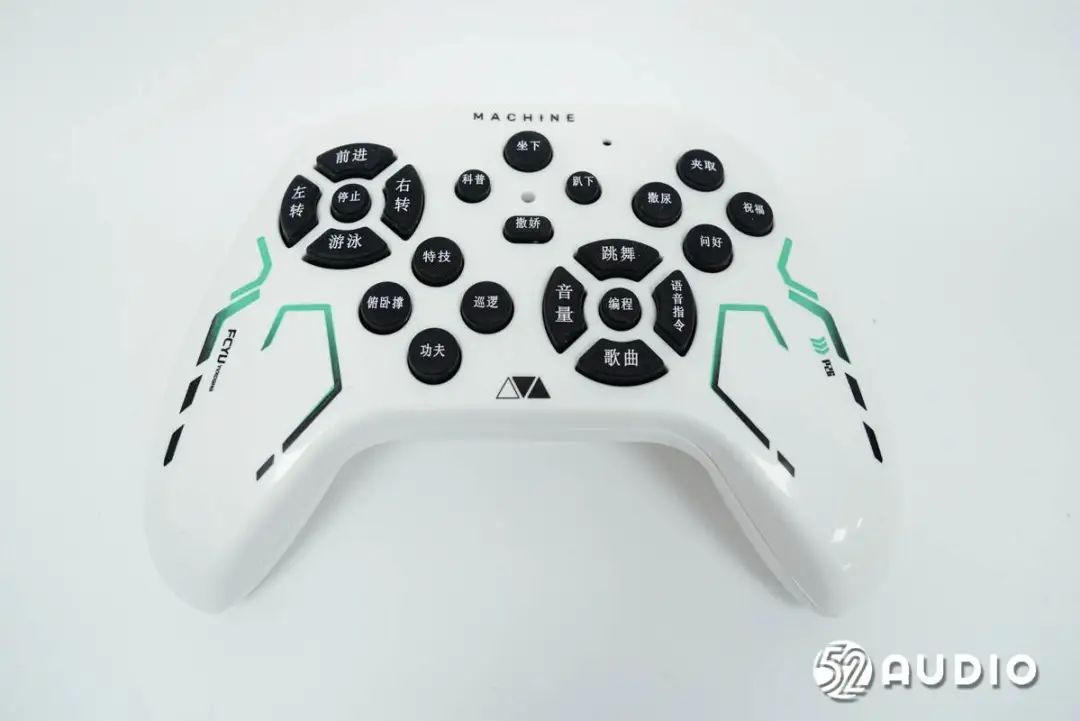

智能机械狗遥控器采用了手柄式设计，中文标注各种指令，方便孩子操控。

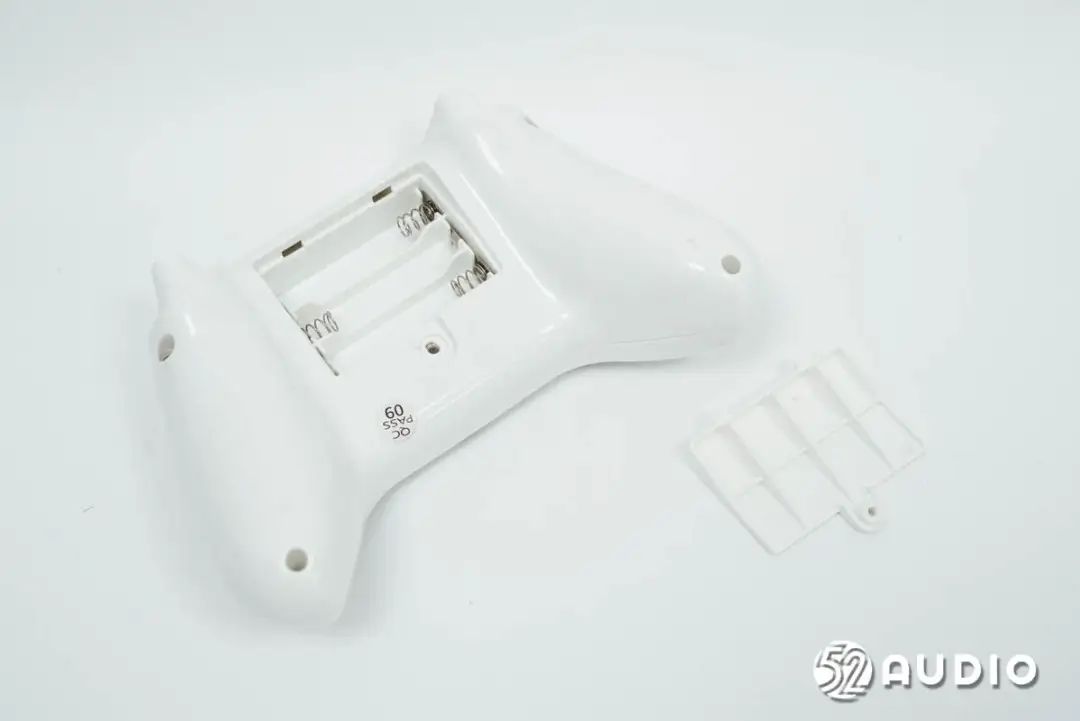

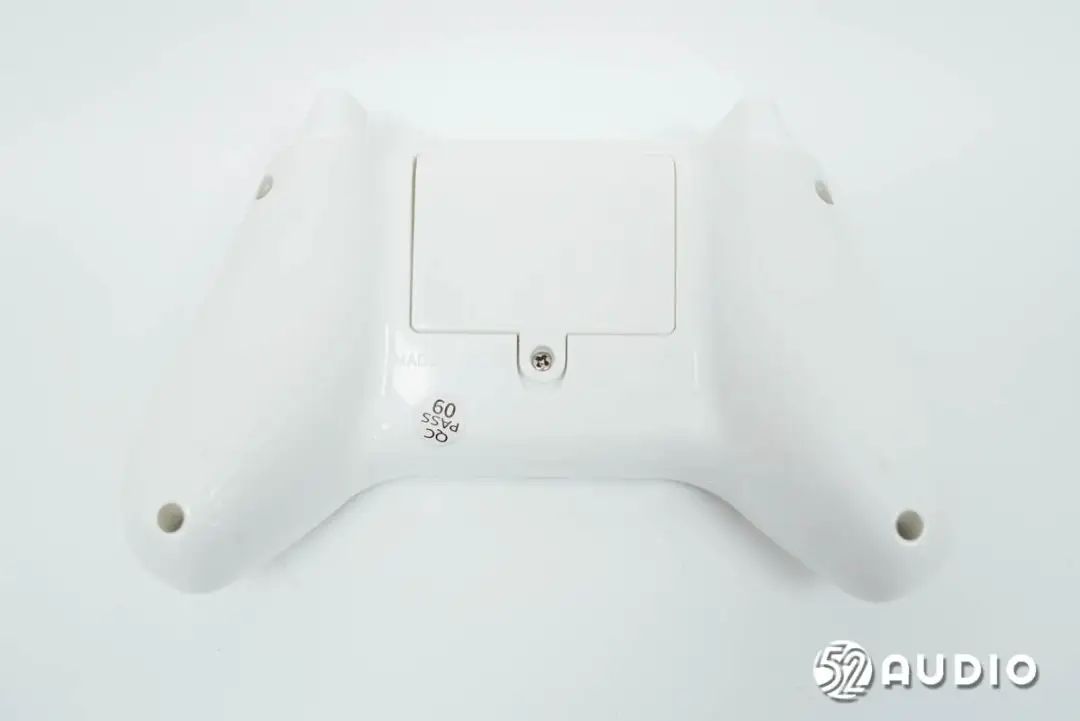

遥控手柄背面设置电池仓，采用3节1.5“AAA”电池。

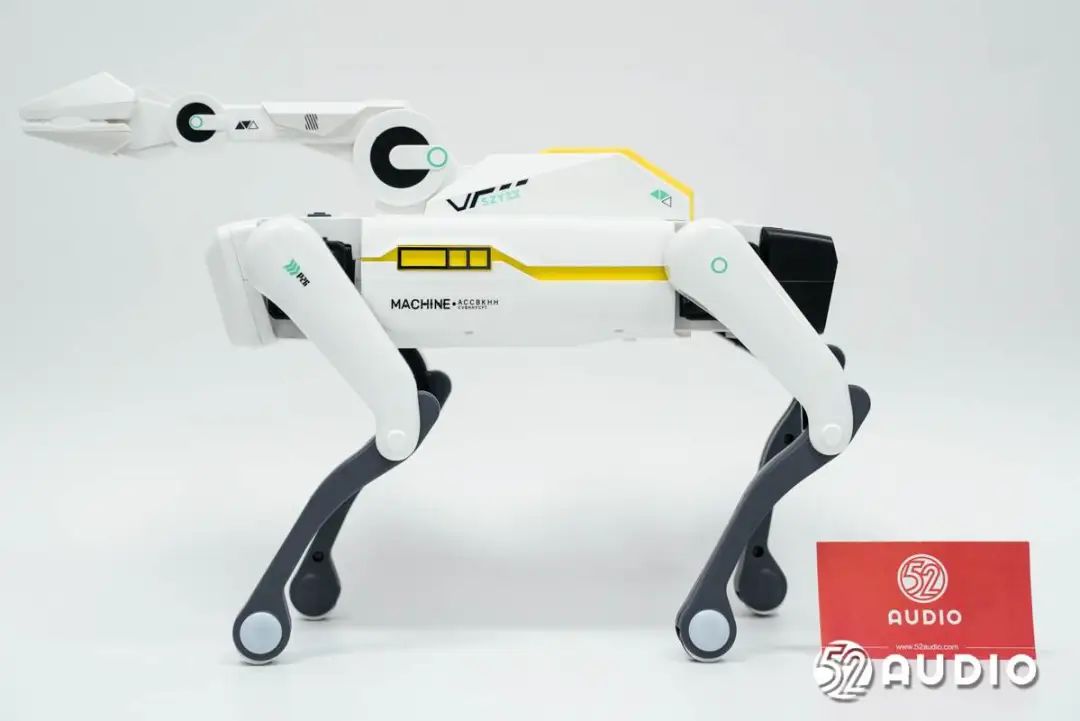

RAPIDPOWER速动力AI智能机械狗外观一览，整体造型极具科技感和未来感，四肢与机身连接处设置马达驱动，顶部夹子也设置有马达驱动，实现夹取物品。

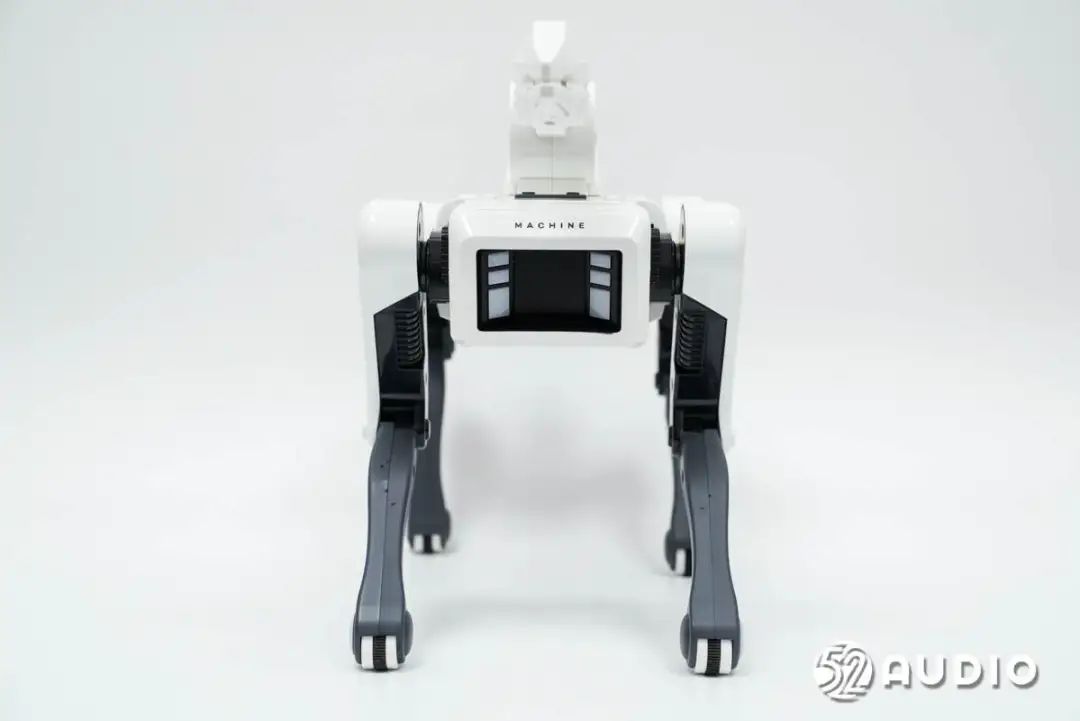

机身正面外观一览。

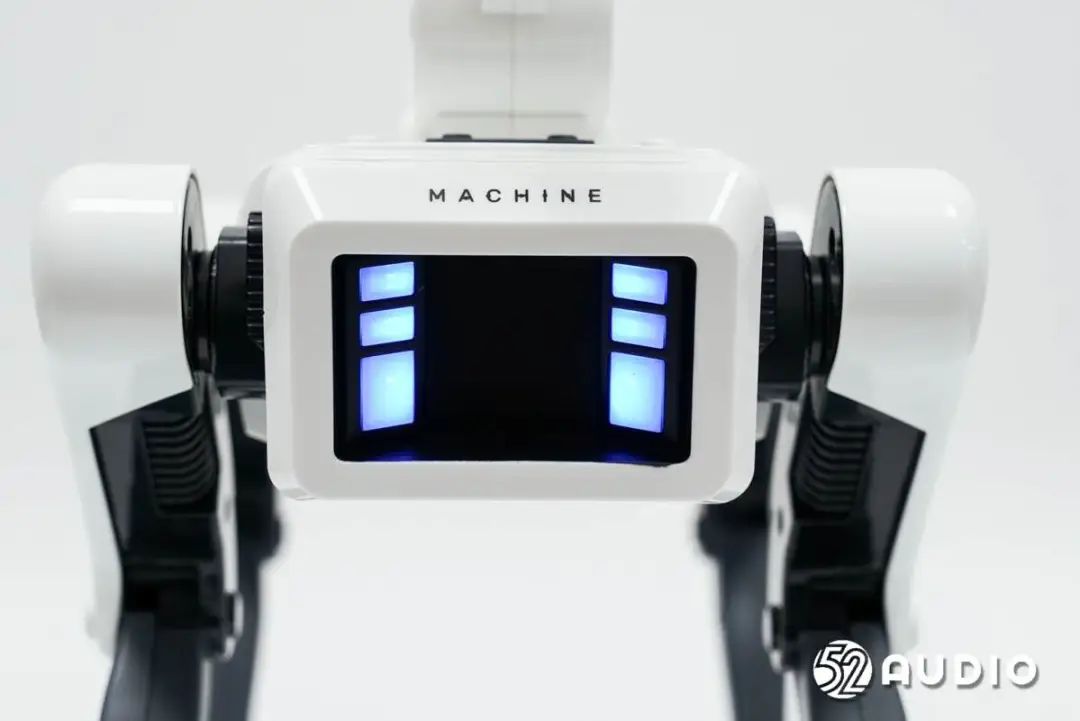

机械狗面窗特写，设计有灯光效果，模拟真正的未来战士，使之更具生命力。

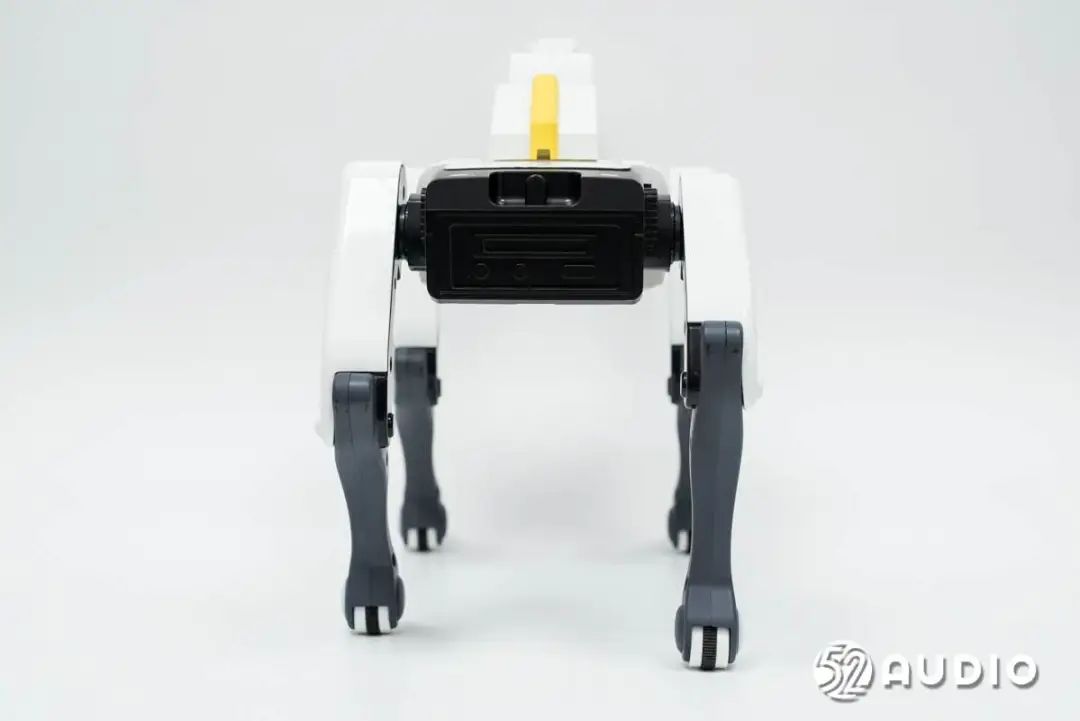

机身背面外观一览。

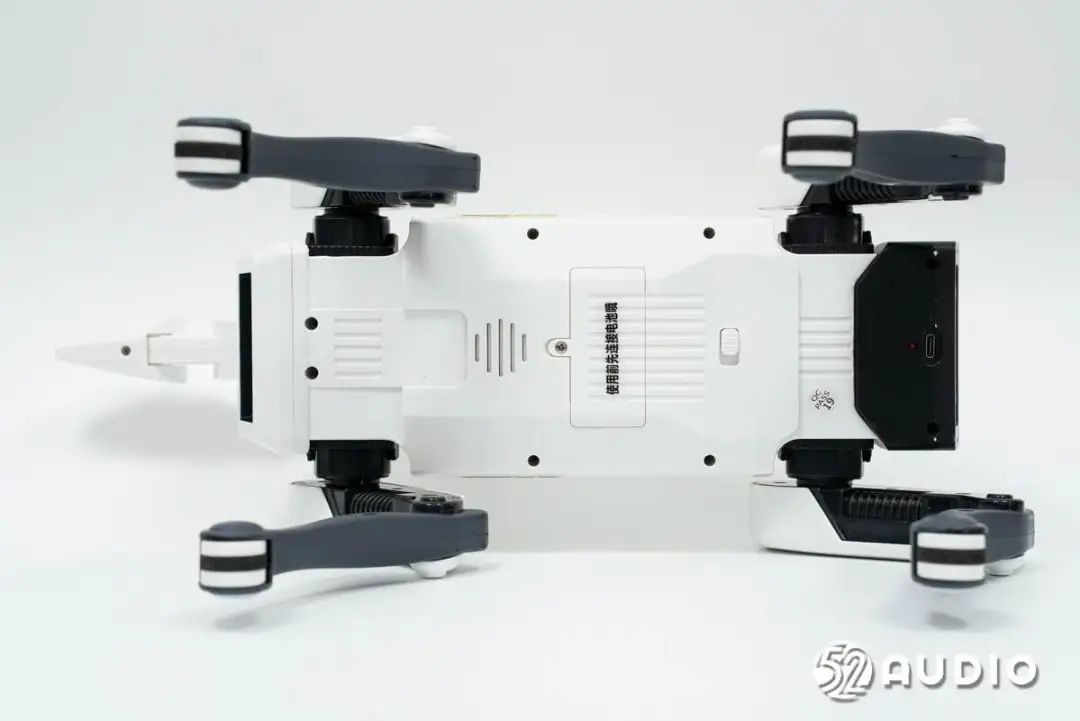

机身底部外观一览，四角设计有滚轮，但并非用于驱动。移动是通过肩部的马达驱动，模拟类似生物狗的四脚移动。

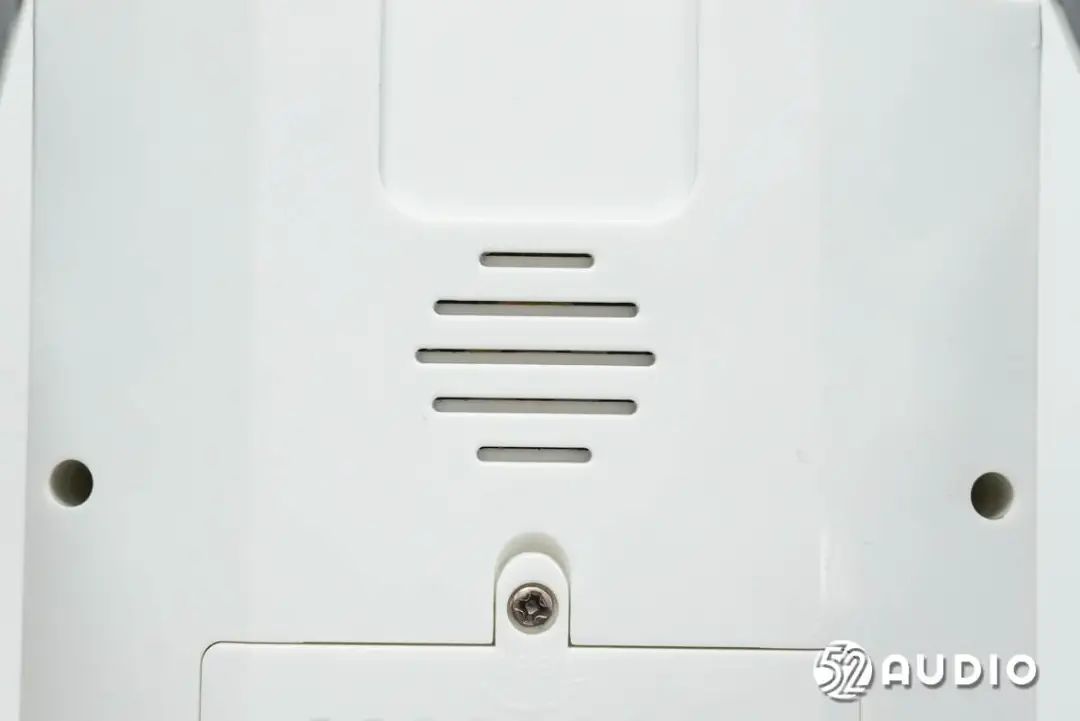

机身底部的扬声器出音孔特写，用于各种指令提供语音反馈。

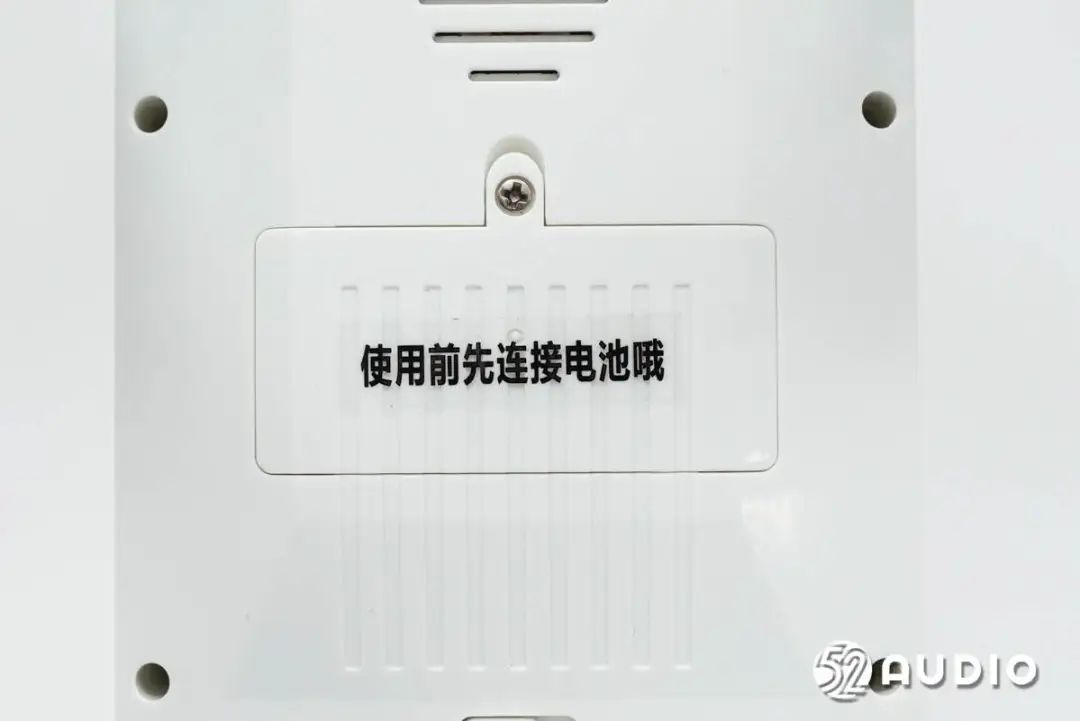

底部的电池仓特写，采用3.7V 13A充电锂电池。

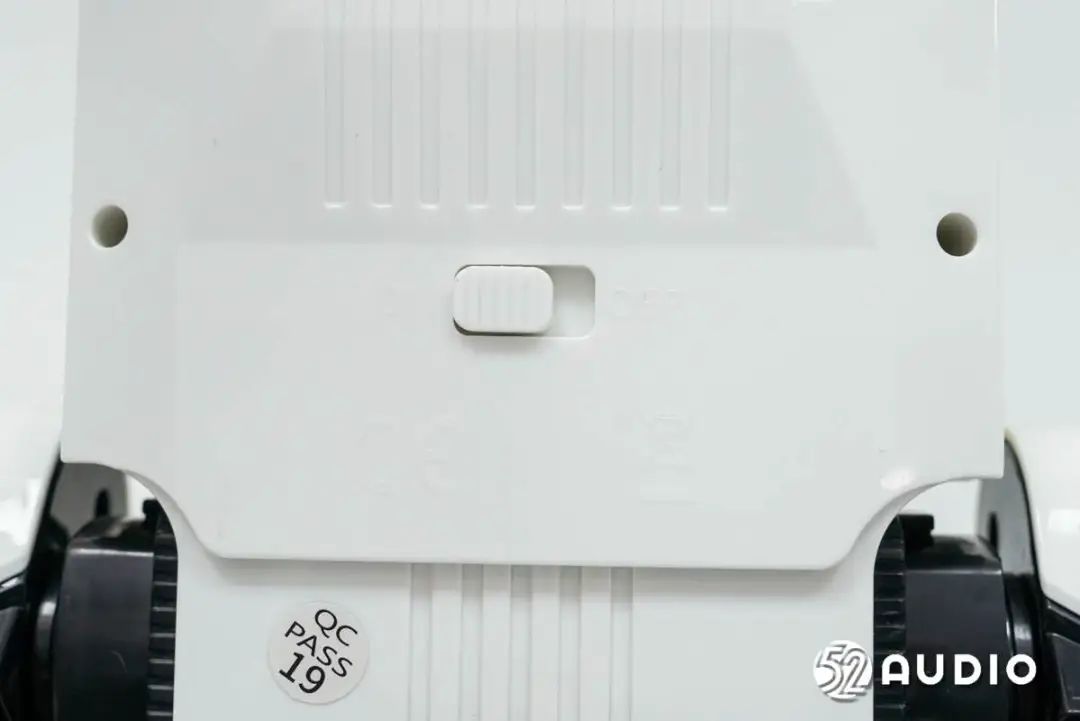

机身底部的电源开关特写。

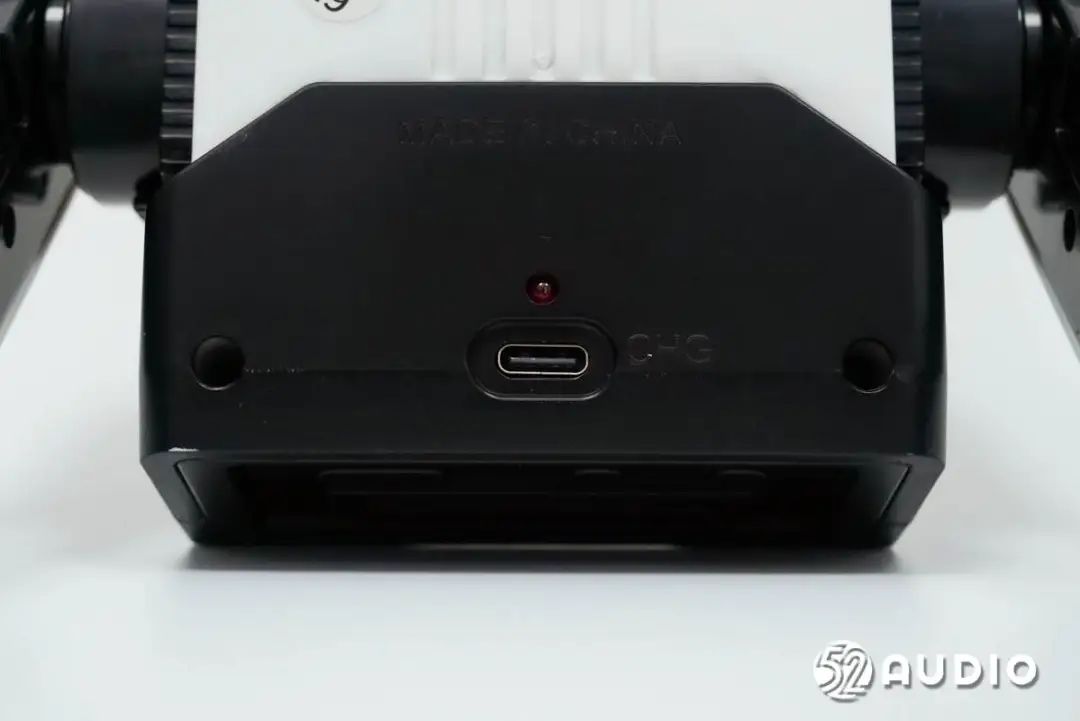

机身底部的Type-C充电接口和指示灯特写。

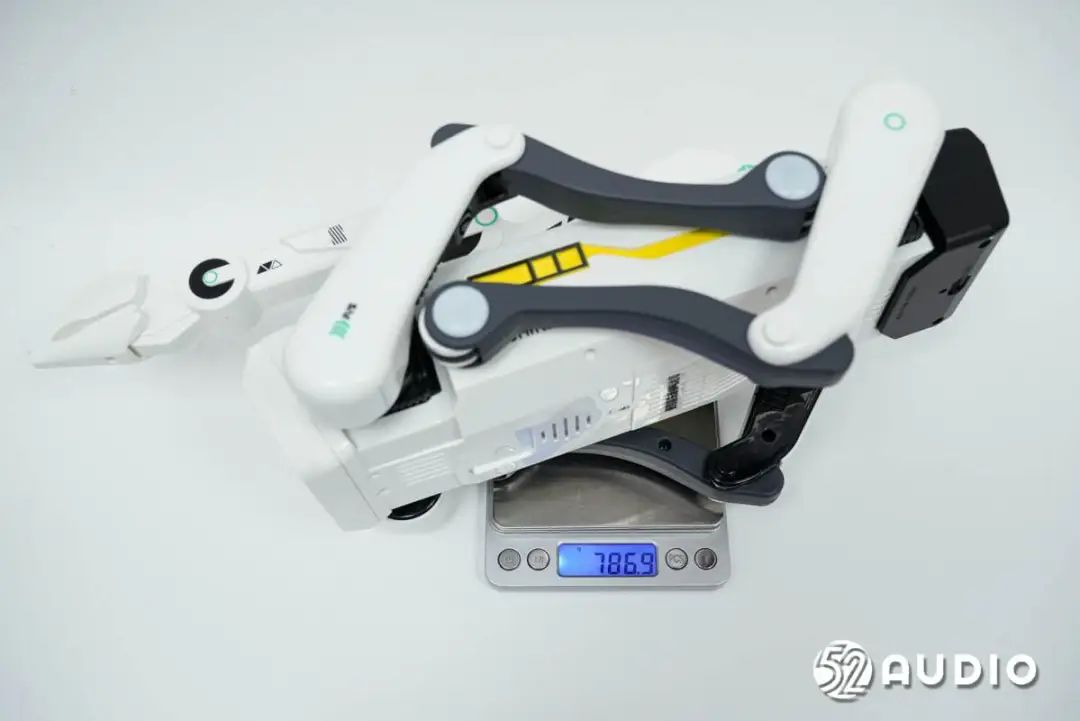

经我爱音频网实测，RAPIDPOWER速动力AI智能机械狗重量约为786.9g。

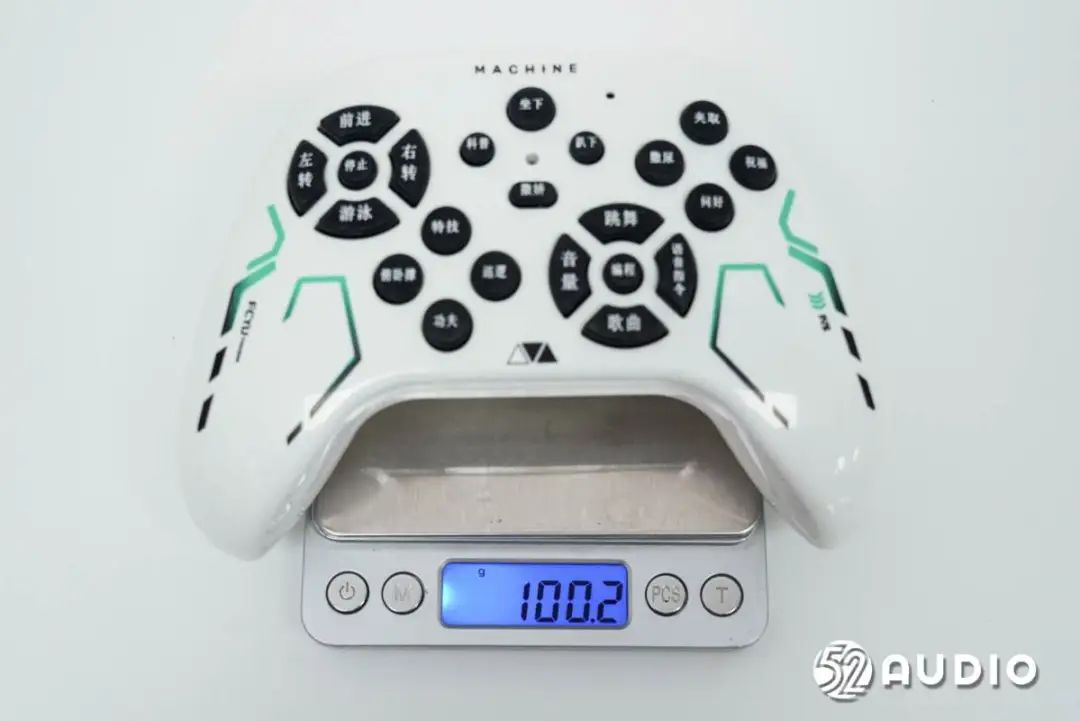

遥控手柄重量约为100.2g。

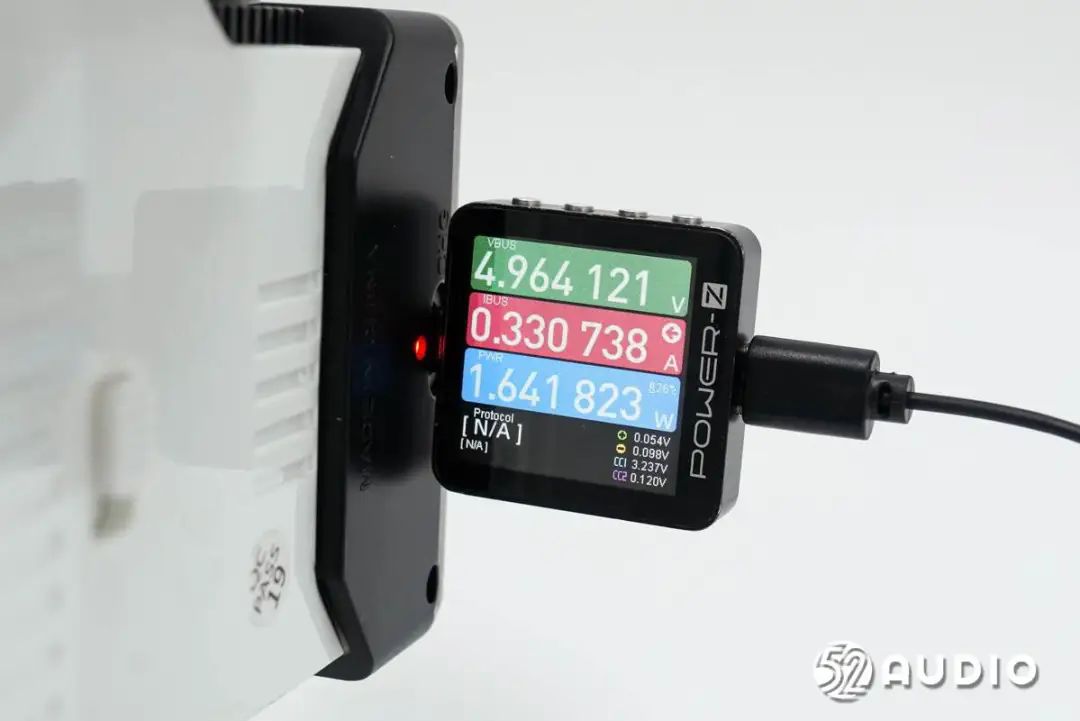

我爱音频网使用CHARGERLAB POWER-Z KM003C对RAPIDPOWER速动力AI智能机械狗进行充电测试，输入功率约为1.64W。
二、RAPIDPOWER速动力AI智能机械狗拆解
通过开箱，我们详细了解了RAPIDPOWER速动力AI智能机械狗的炫酷外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
机械狗拆解

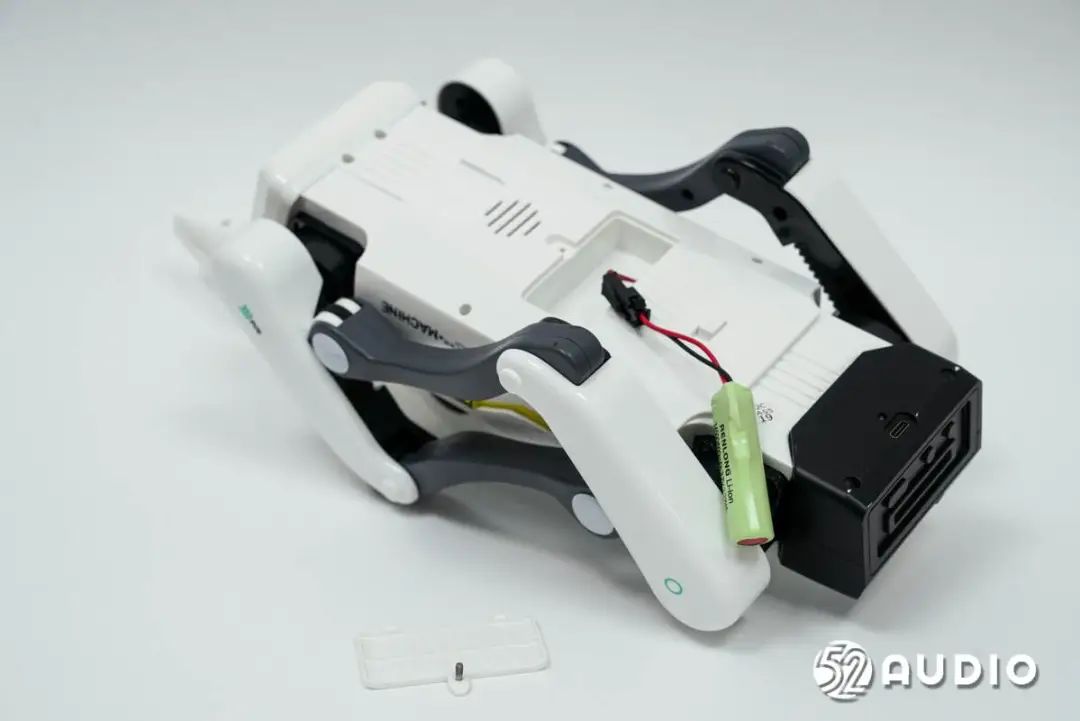

卸掉电池仓盖，取出电池，电池导线与主板通过插座连接。

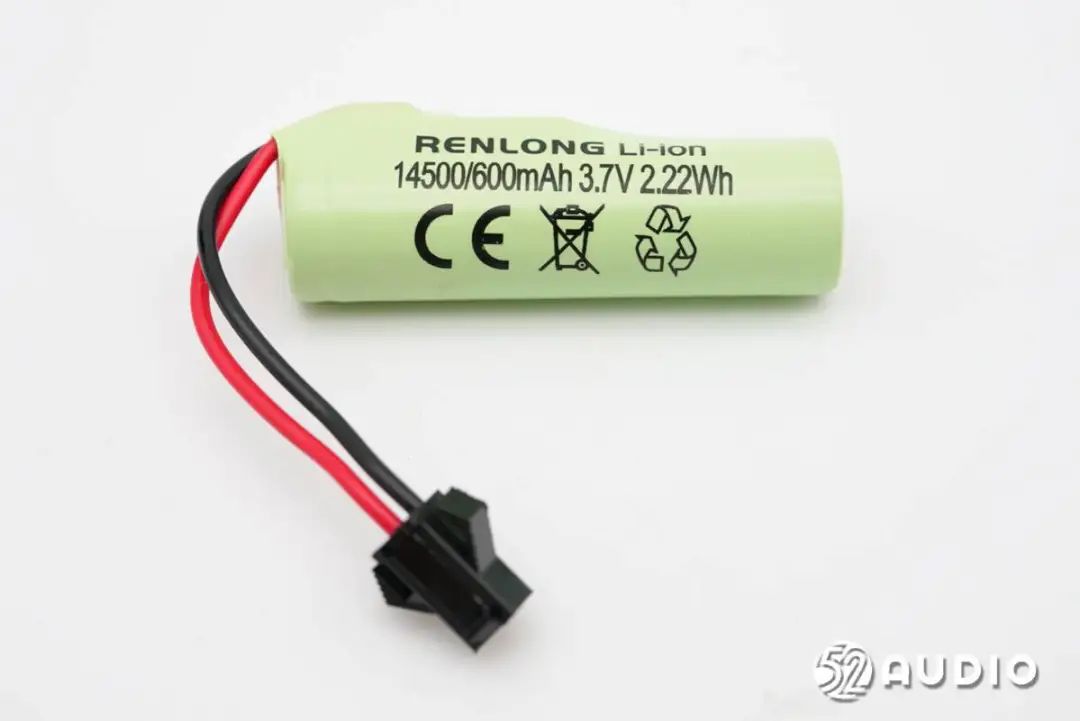

机器狗内置14500电池，容量：600mAh 2.22Wh，标称电压：3.7V。

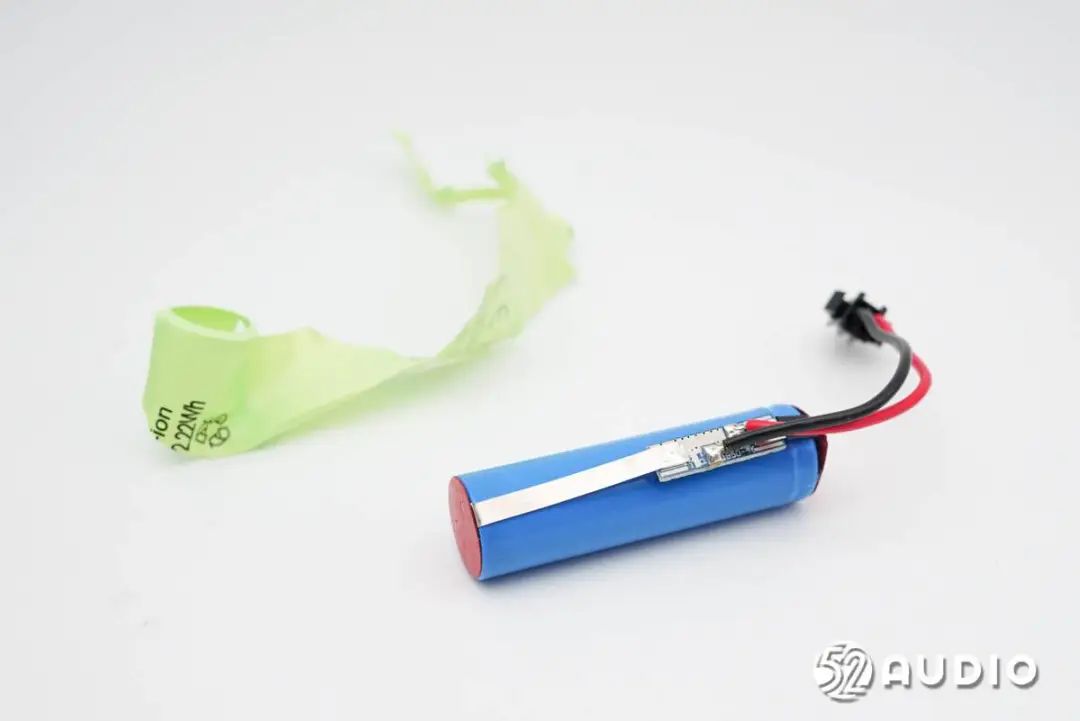

撕开外部塑胶保护，内部设置有电池保护板。

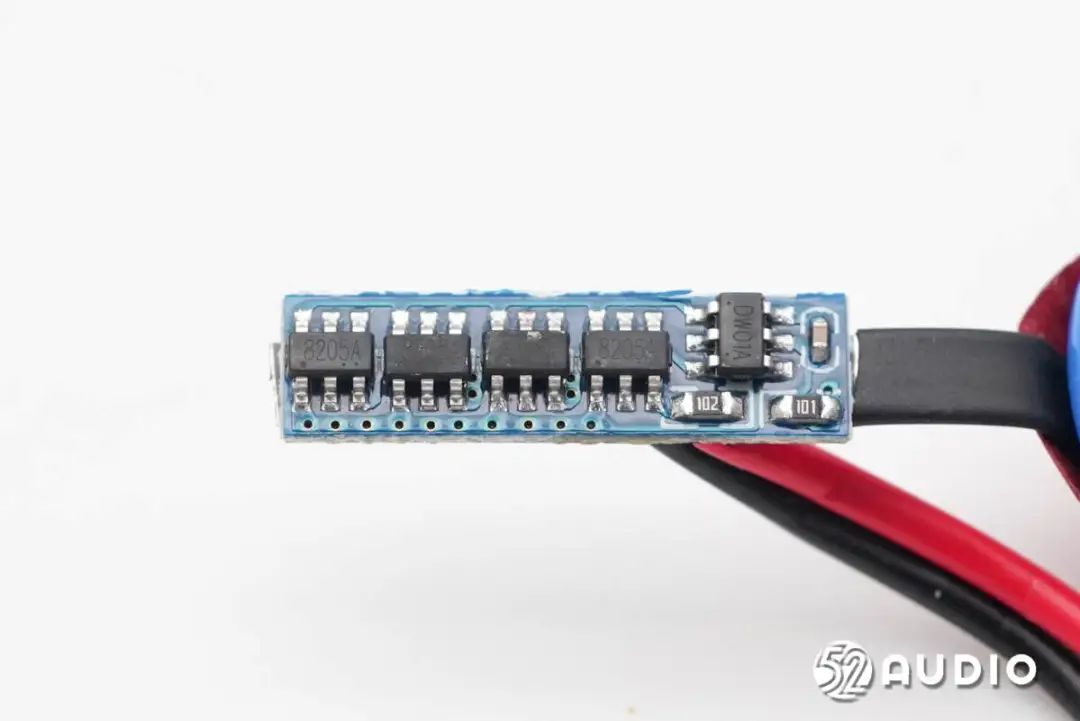

电池保护板电路一览，设置有锂电保护IC和4颗MOS管。

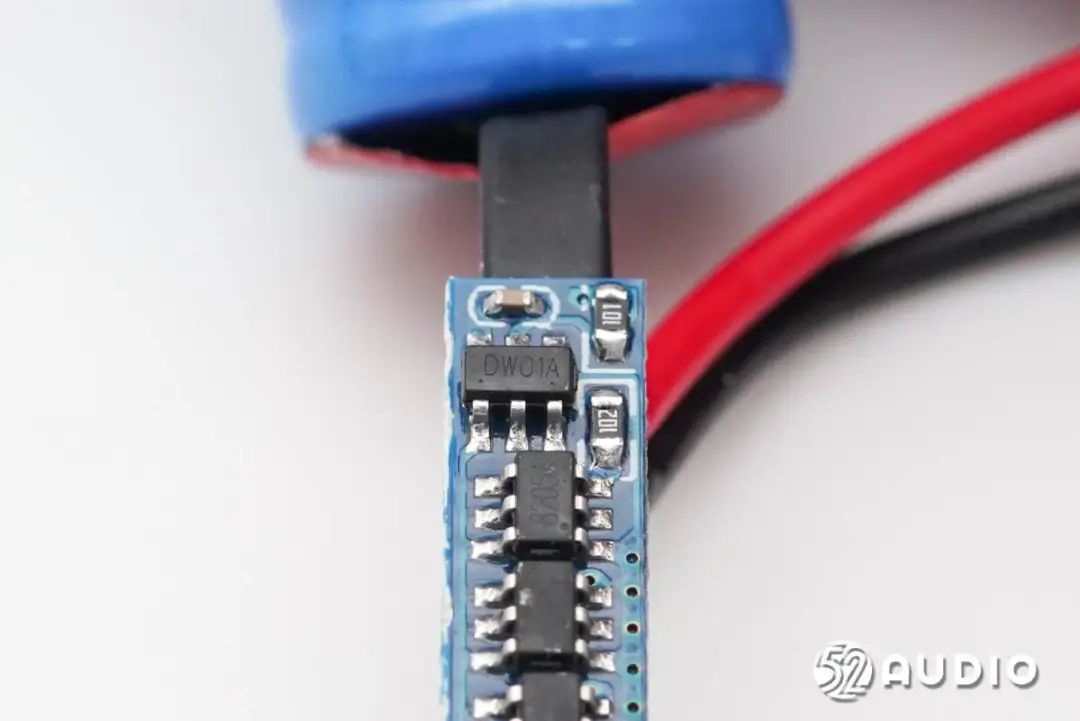

丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

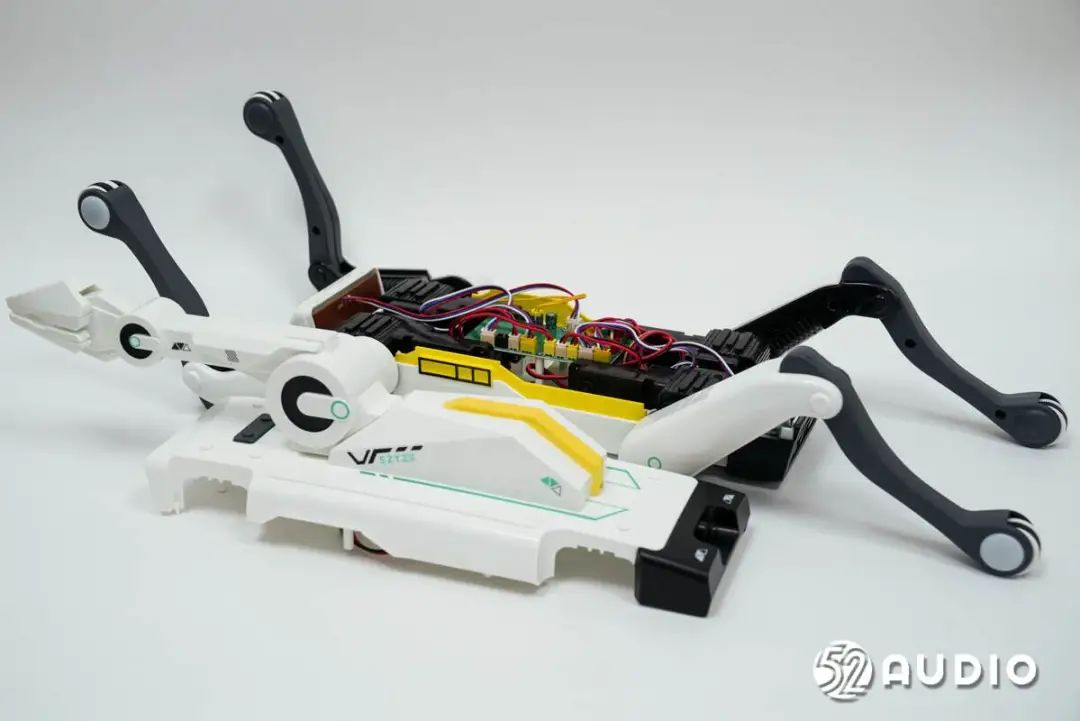

卸掉螺丝，打开机器狗腔体。

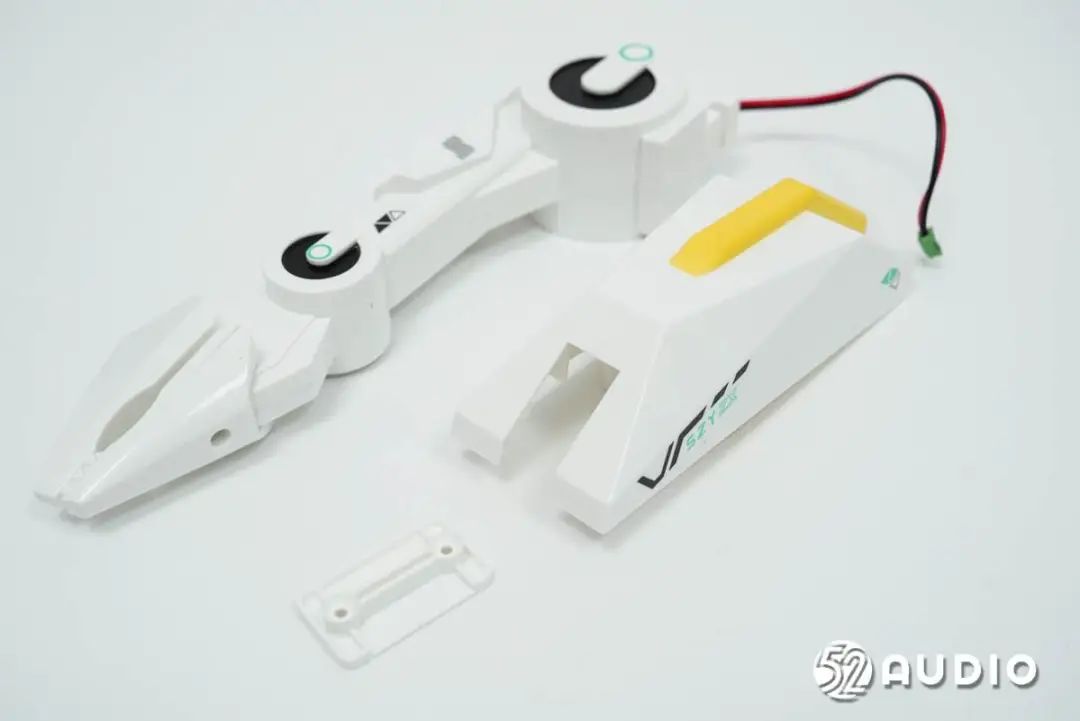

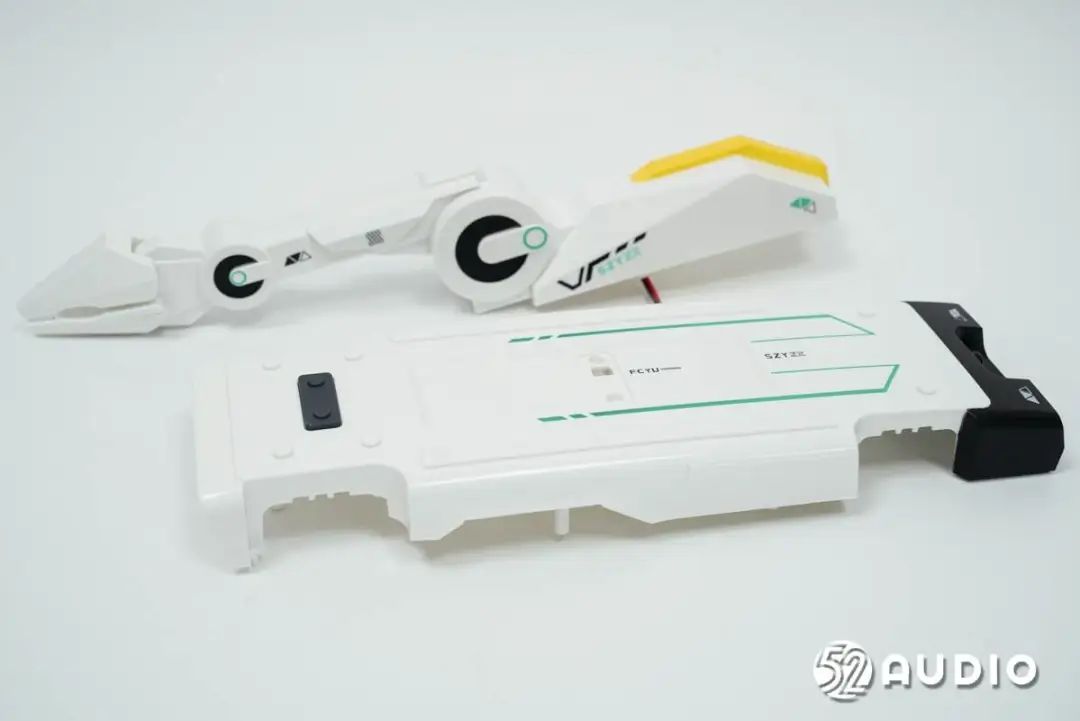

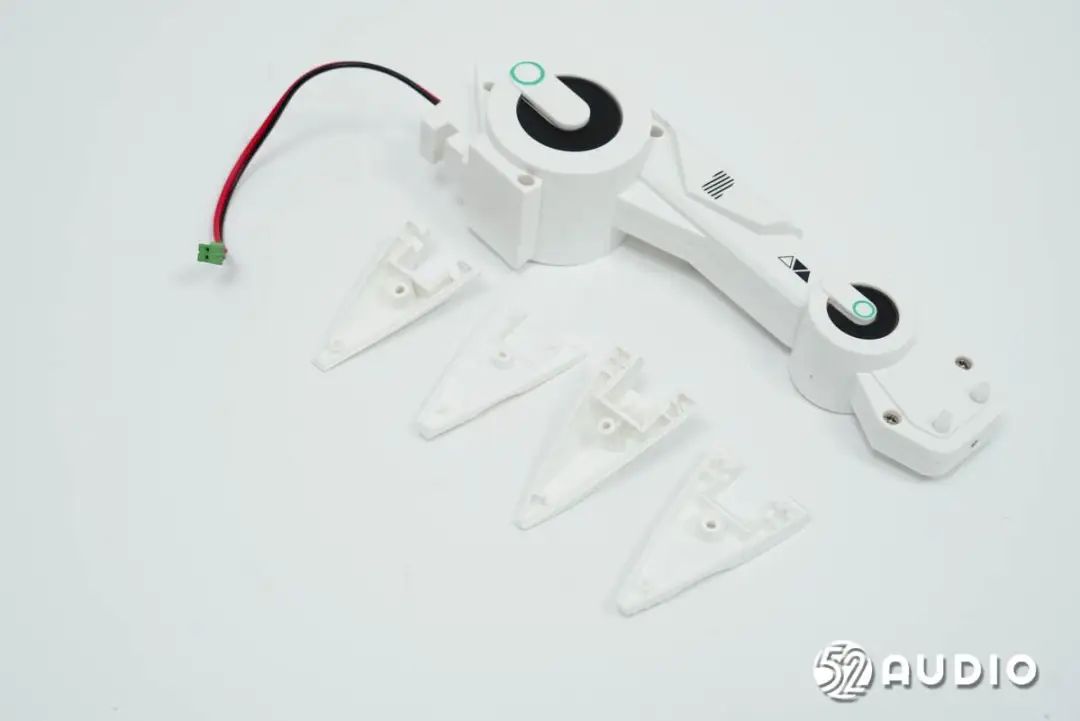

拆掉顶部的夹子结构。
顶部盖板内侧结构一览。
卸掉螺丝，拆掉固定夹子的支架。
卸掉螺丝，拆掉夹子，夹子内部未设置任何元器件。
打开夹子的驱动腔体，内部设置有一个马达，通过传动轴驱动夹子开合。
用于驱动夹子的马达模组特写。

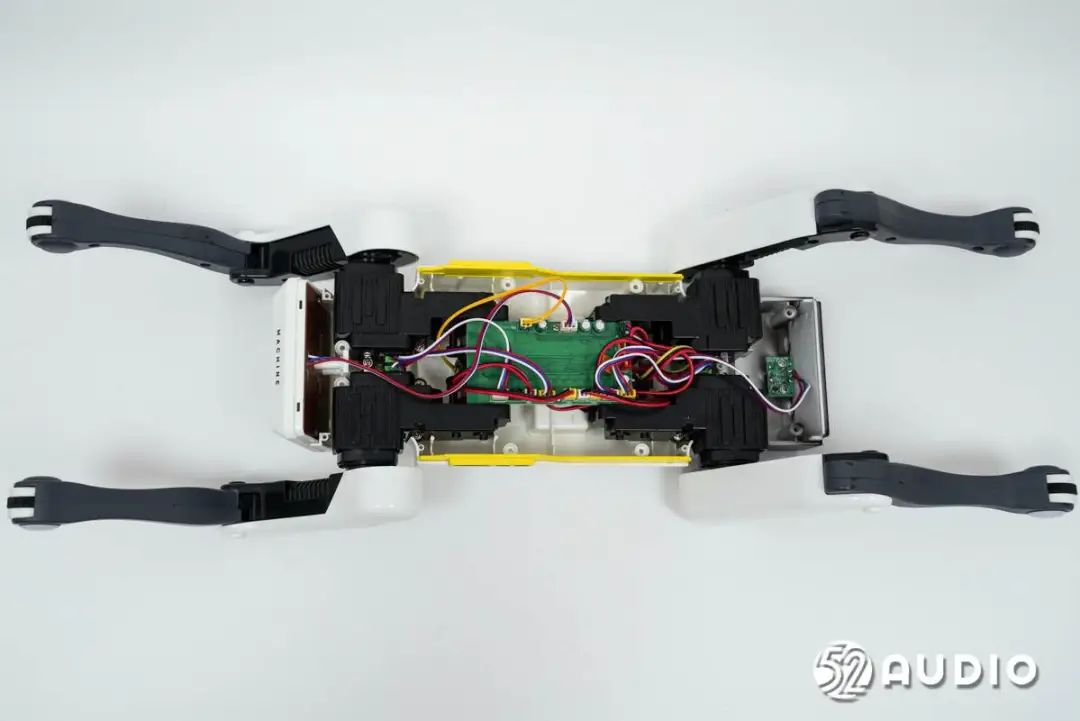

腔体内部结构一览，中间通过螺丝固定主板，四肢设置驱动单元，导线与主板均通过插座连接。

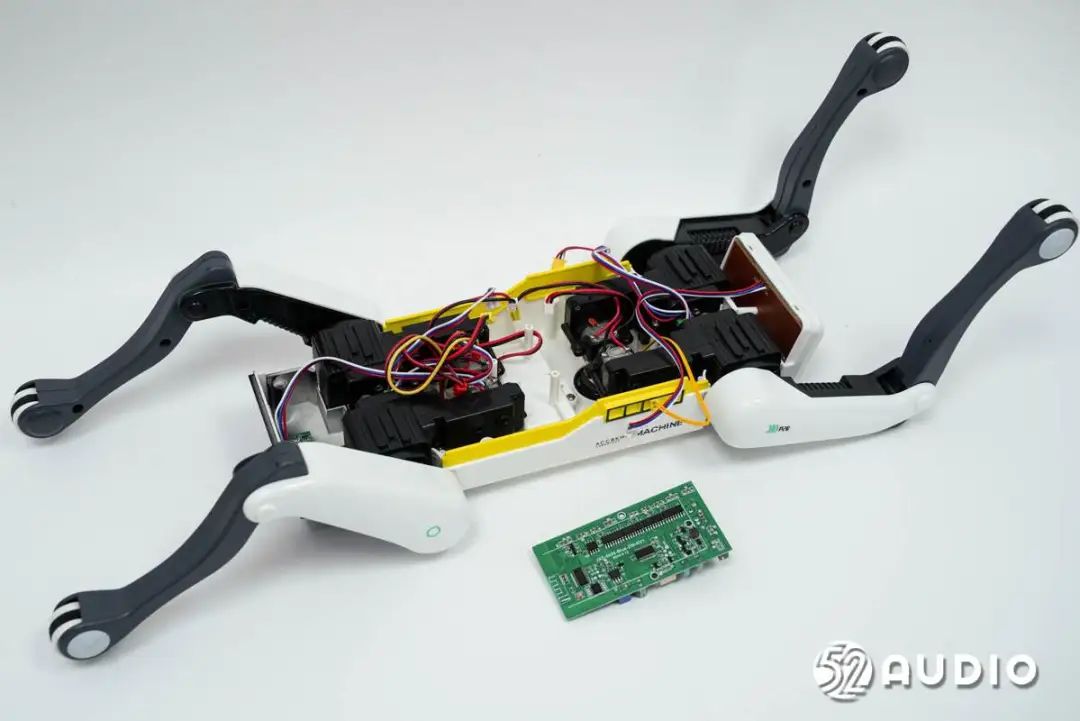

拔掉所有插座，取出主板。

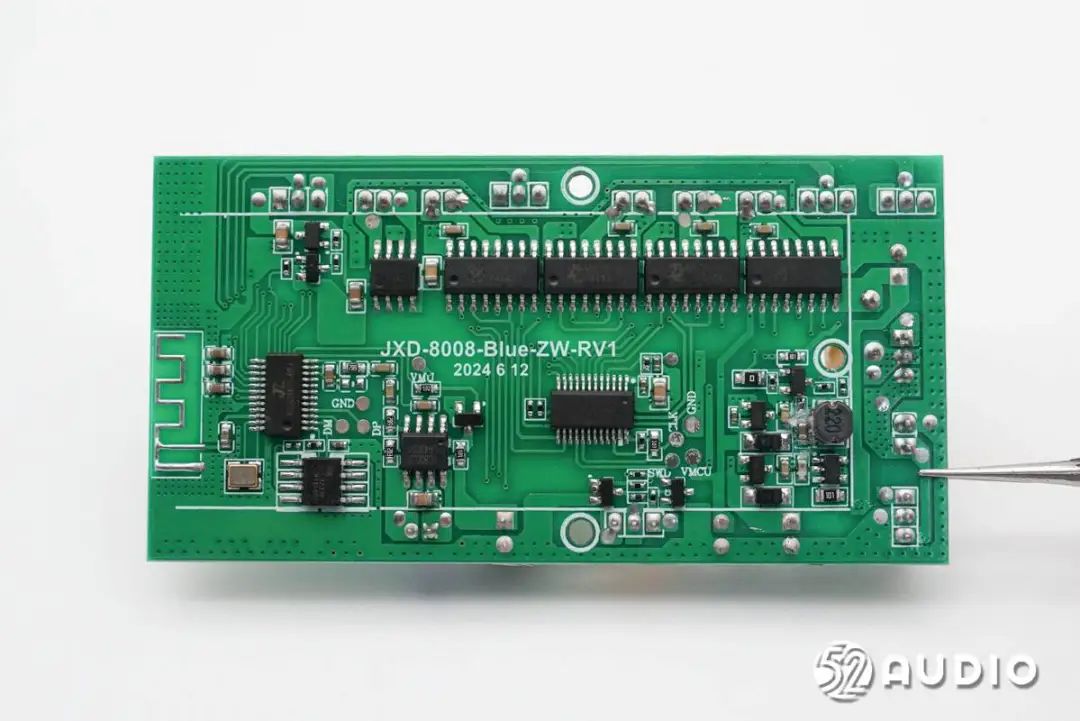

机械狗主板一侧电路一览。

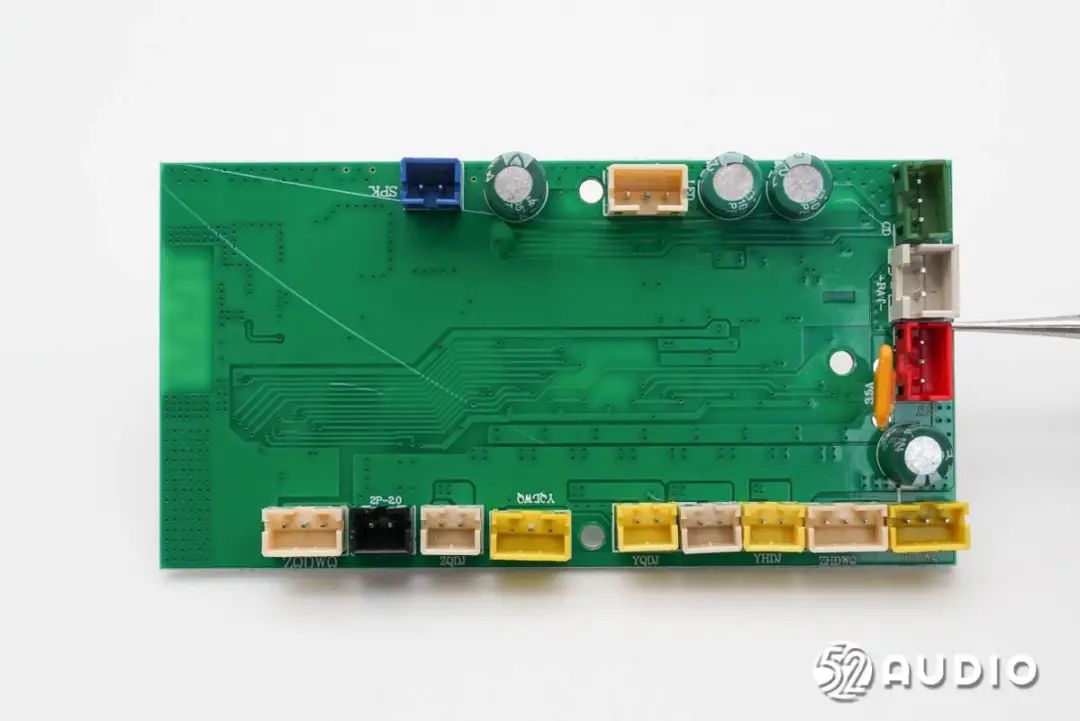

机械狗主板另外一侧电路一览，设置连接器其他组件的插座。

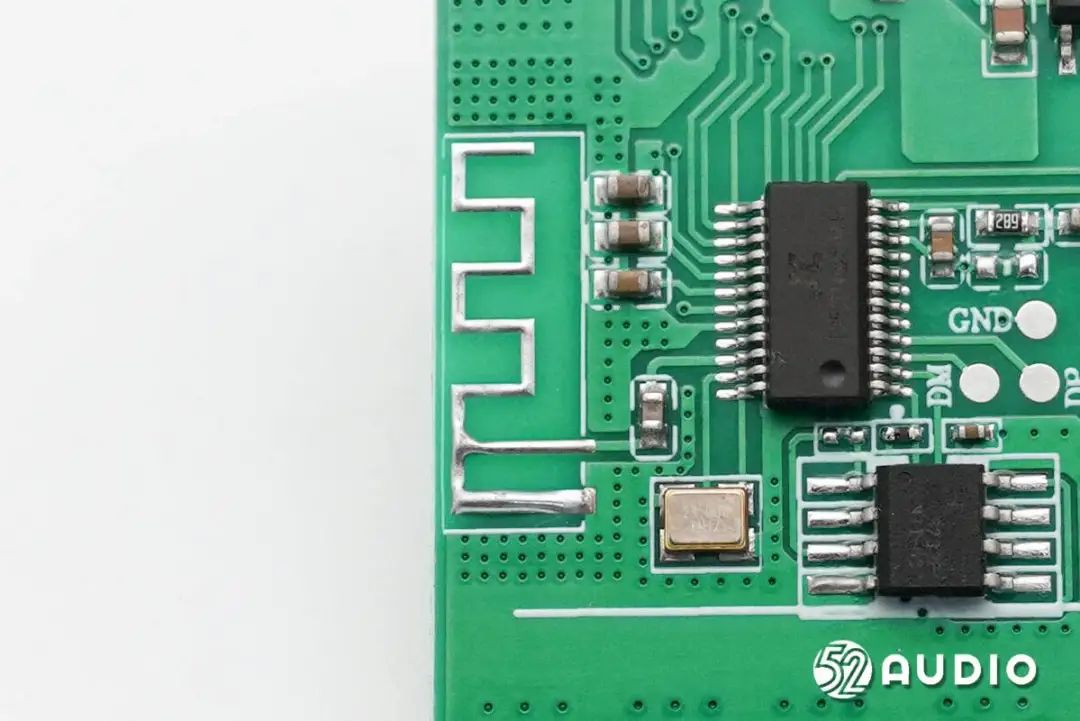

板载天线特写。

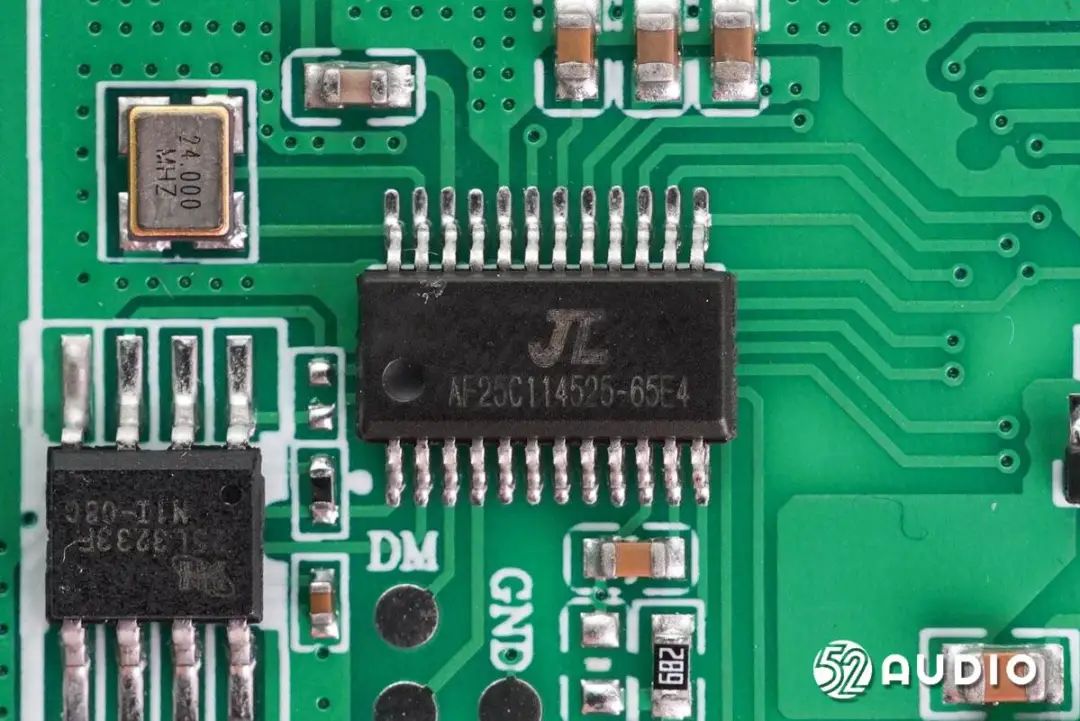

JL杰理AC6965E蓝牙音频SoC，用于无线连接和音频数据处理。

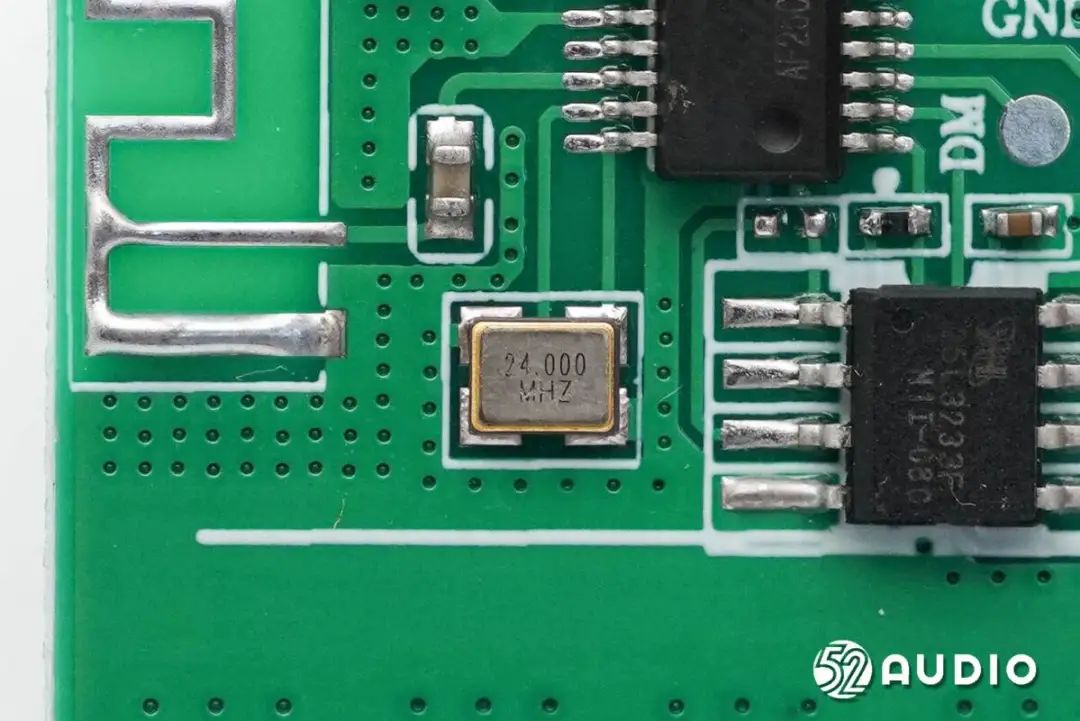

24.000MHz的晶振特写，为蓝牙芯片提供时钟。

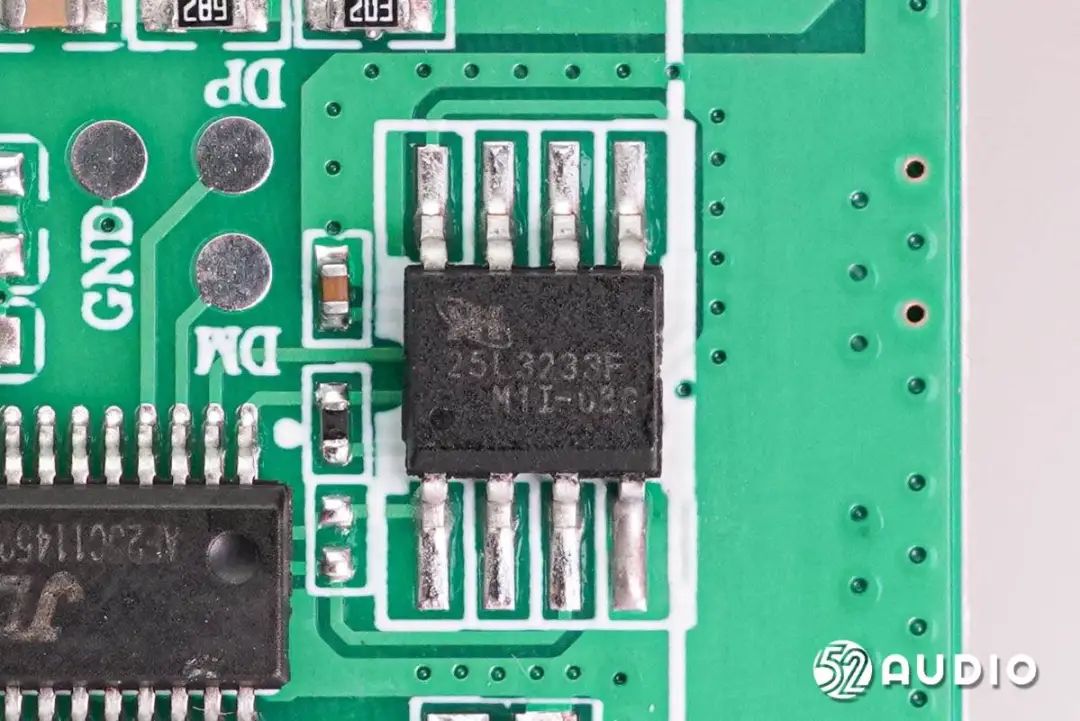

KHIC港宏KH25L3233F串行闪存，容量32Mb。

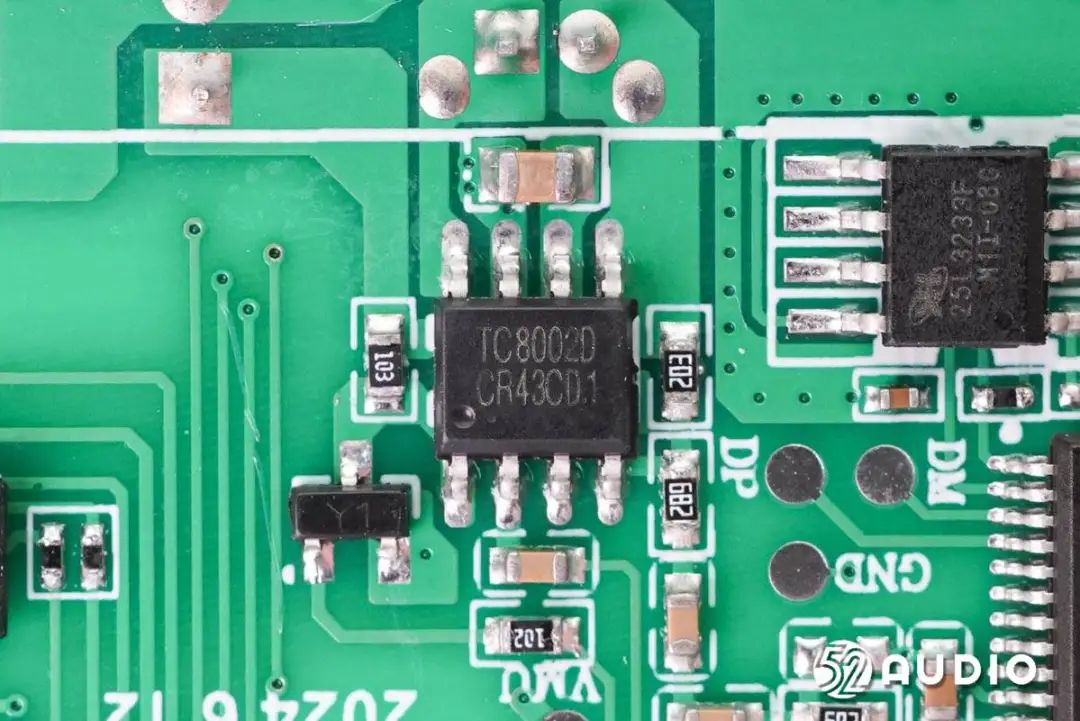

FM富满微TC8002D是一颗带关断模式的音频功放IC。在5V输入电压下工作时，负载（3Ω）上的平均功率为3W，且失真度不超过10%。而对于手提设备而言，当VDD作用于关断端时，TC8002D将会进入关断模式，此时的功耗极低，IQ仅为0.6uA。TC8002D所需外围元件少且在2.0V～5.5V的输入 电压下即可工作。

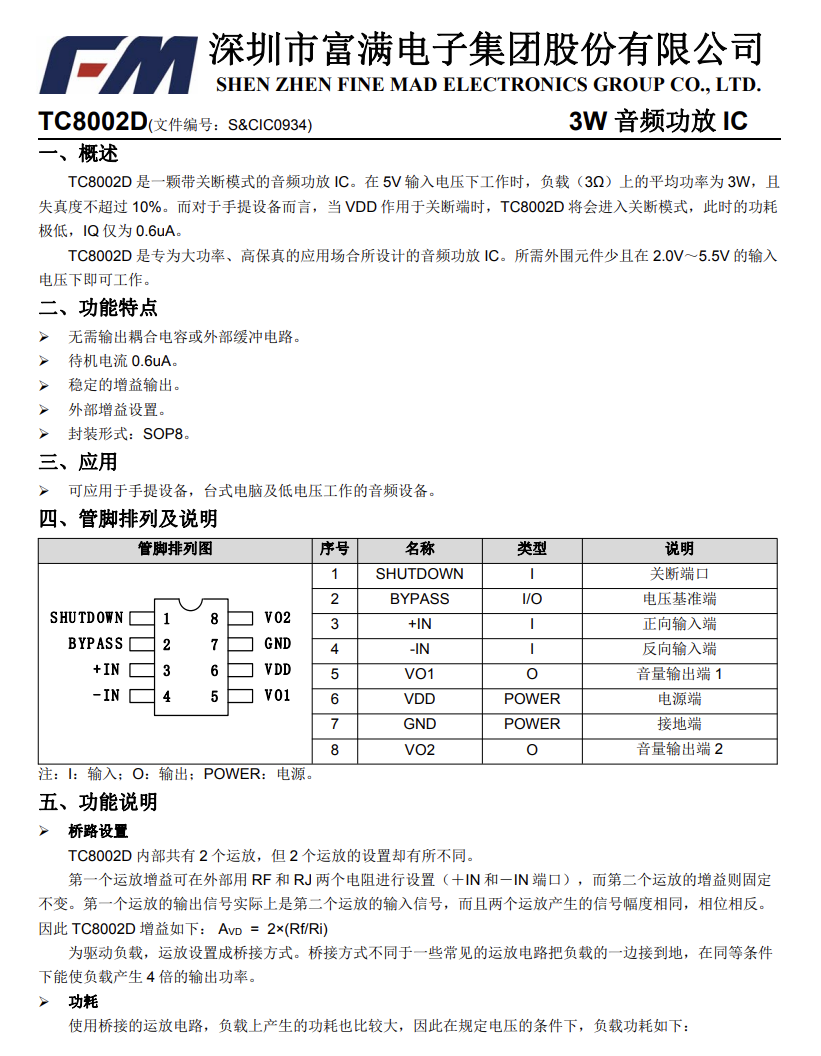

FM富满微TC8002D详细资料图。

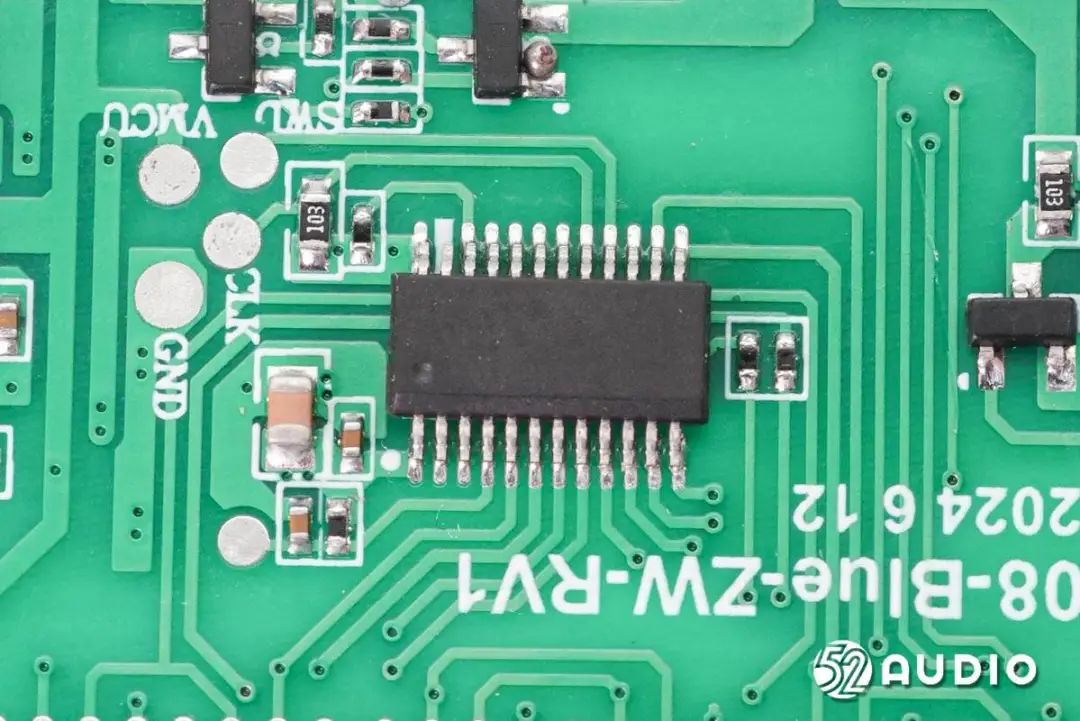

一颗无标的IC。

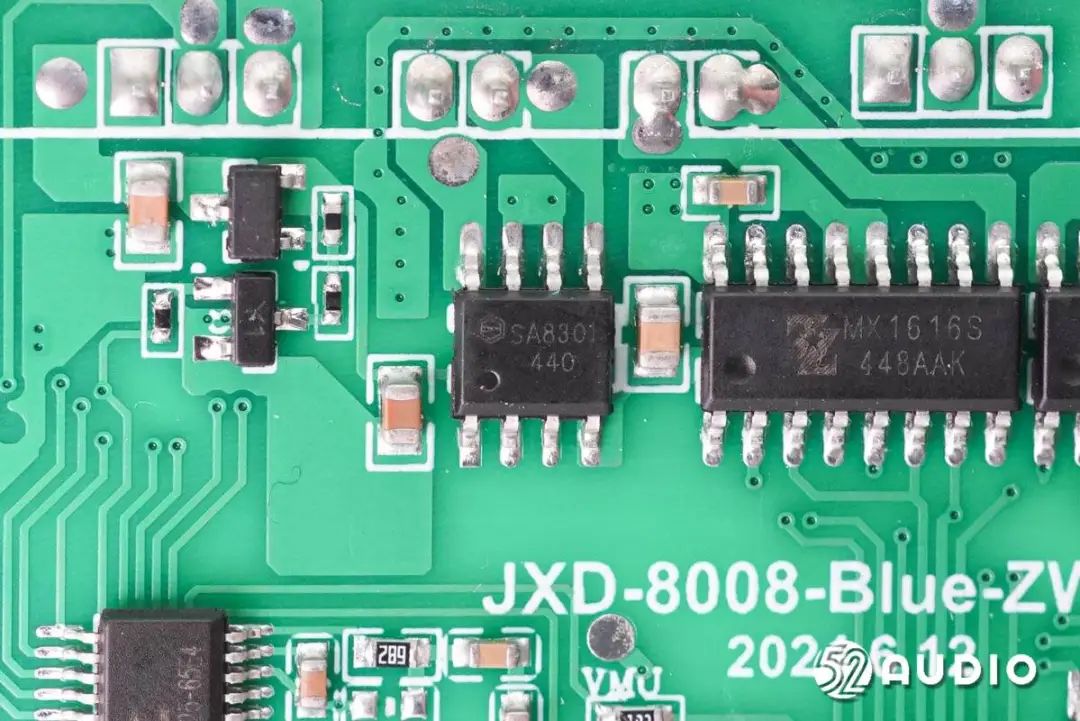

Sytatek矽塔SA8301电机驱动器，用于驱动夹子的马达。此器件能够驱动一个直流无刷电机，由功率PMOS和NMOS组成，集成了电机正转/反转/停止/刹车四个功能。SA8301支持最高工作电压为7.0V，持续电流1.8A，峰值电流2.5A。同时，集成了过温保护和欠压闭锁等保护功能。

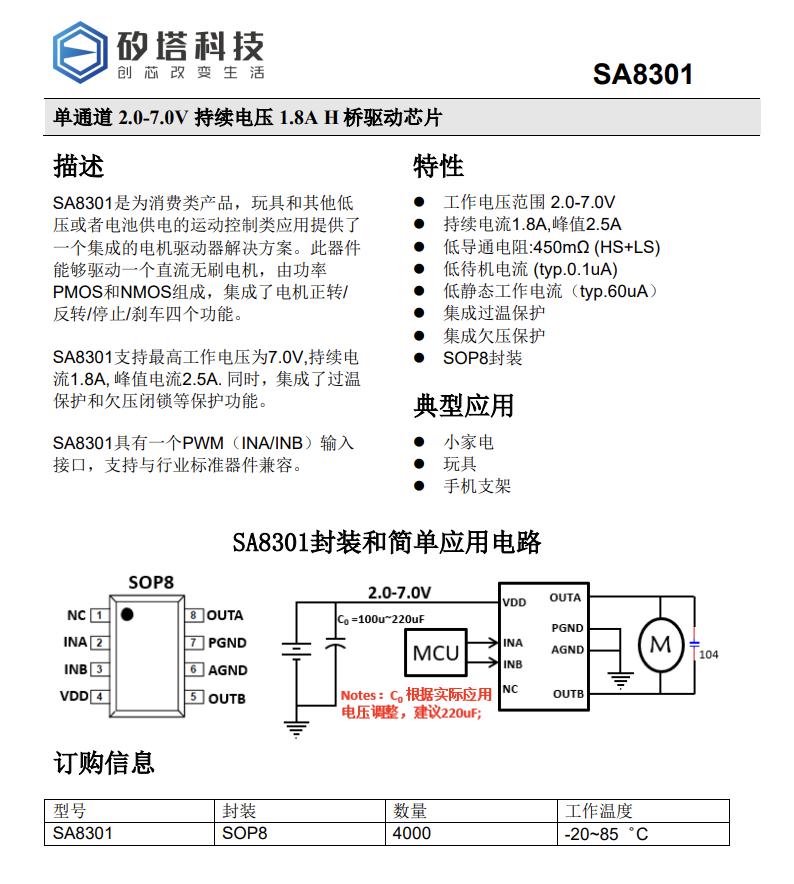

Sytatek矽塔SA8301详细资料图。

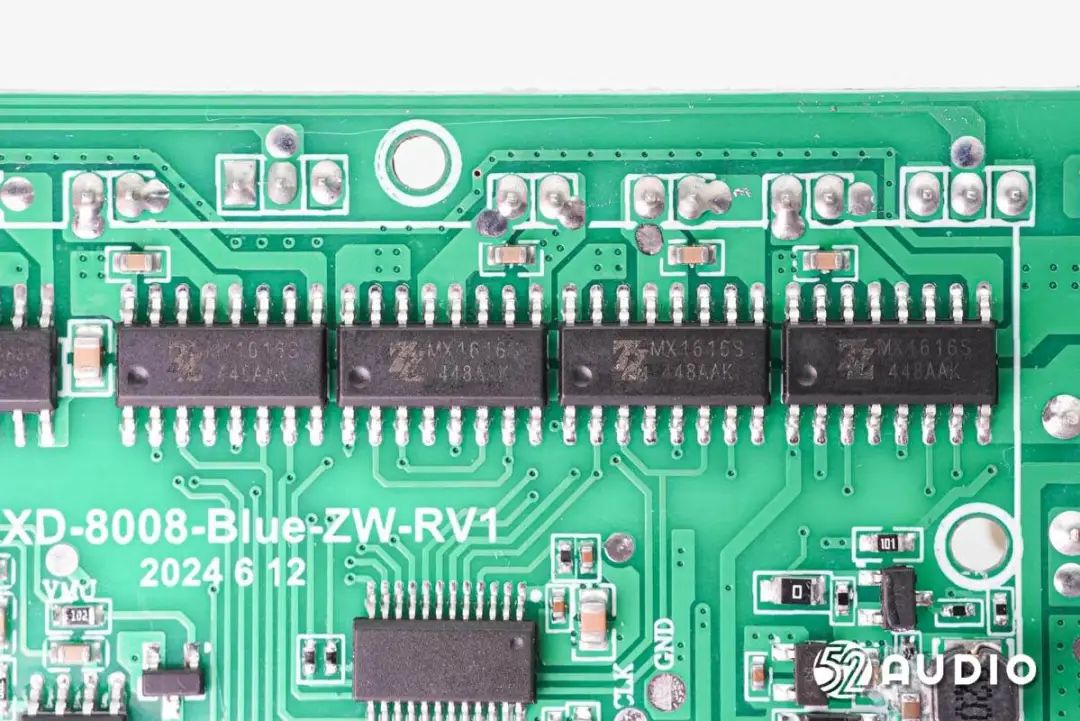

四颗Mixic中科芯亿达MX1616S双路有刷直流马达驱动IC，用于驱动四肢的马达。该产品采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖2V到7.5V。

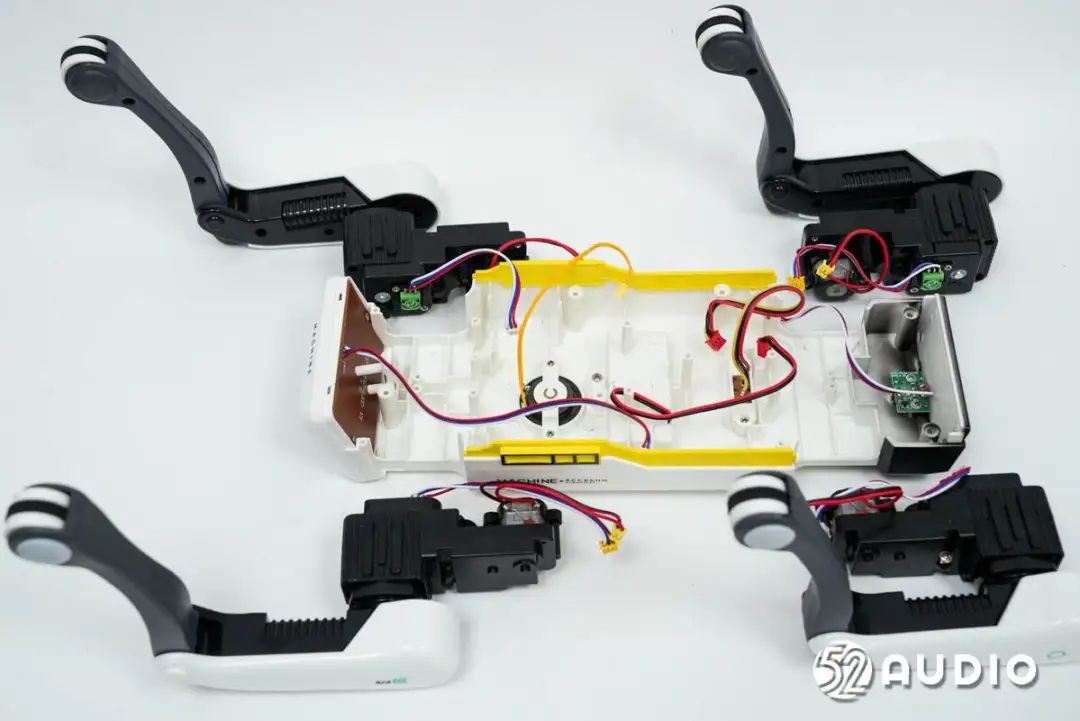

卸掉螺丝，取掉四肢。

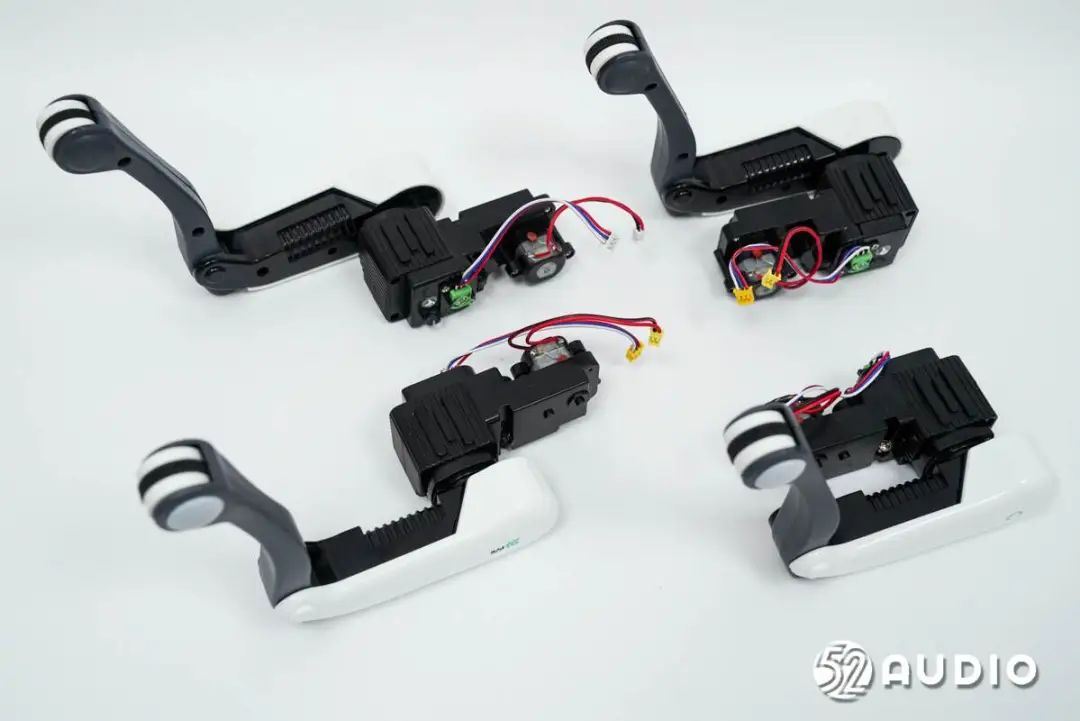

接卸够四肢结构一览，采用了相同的设计，

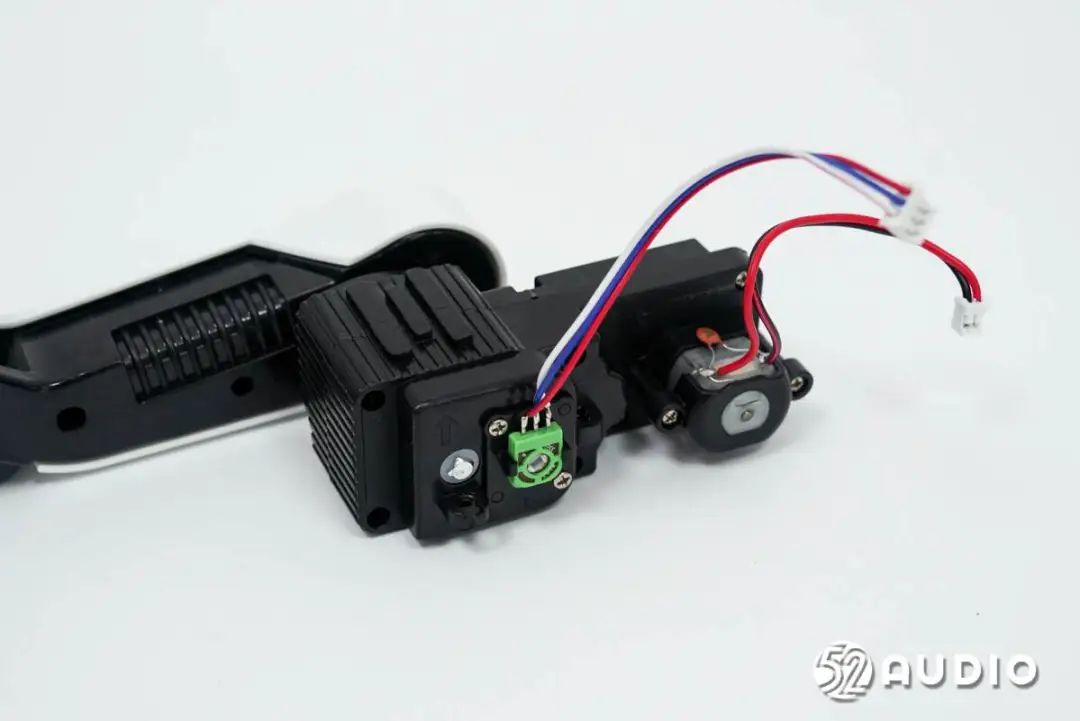

机械狗腿部结构特写，设置有马达和电位器。

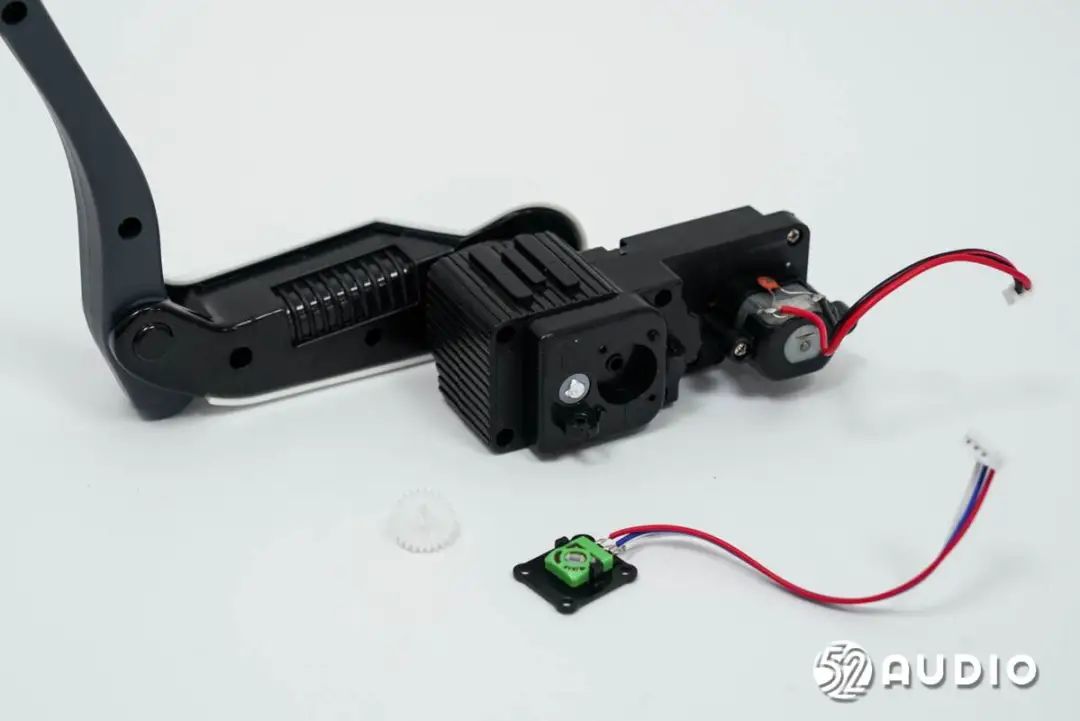

卸掉螺丝，拆掉电位器。

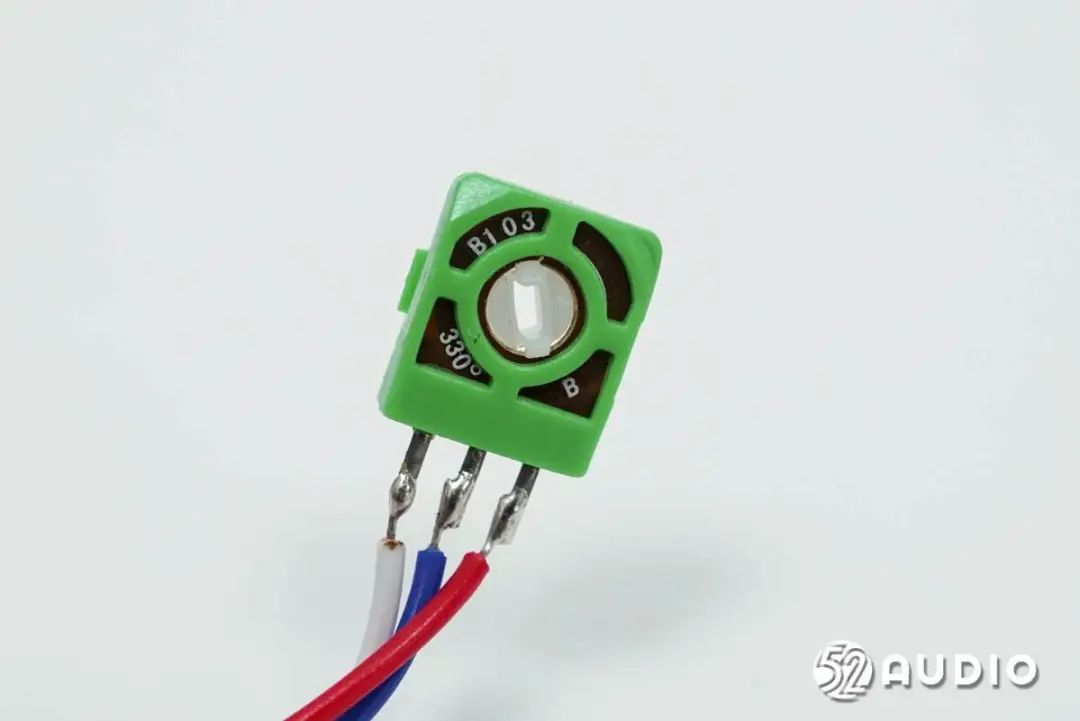

电位器特写，用于检测腿部的转动位置。

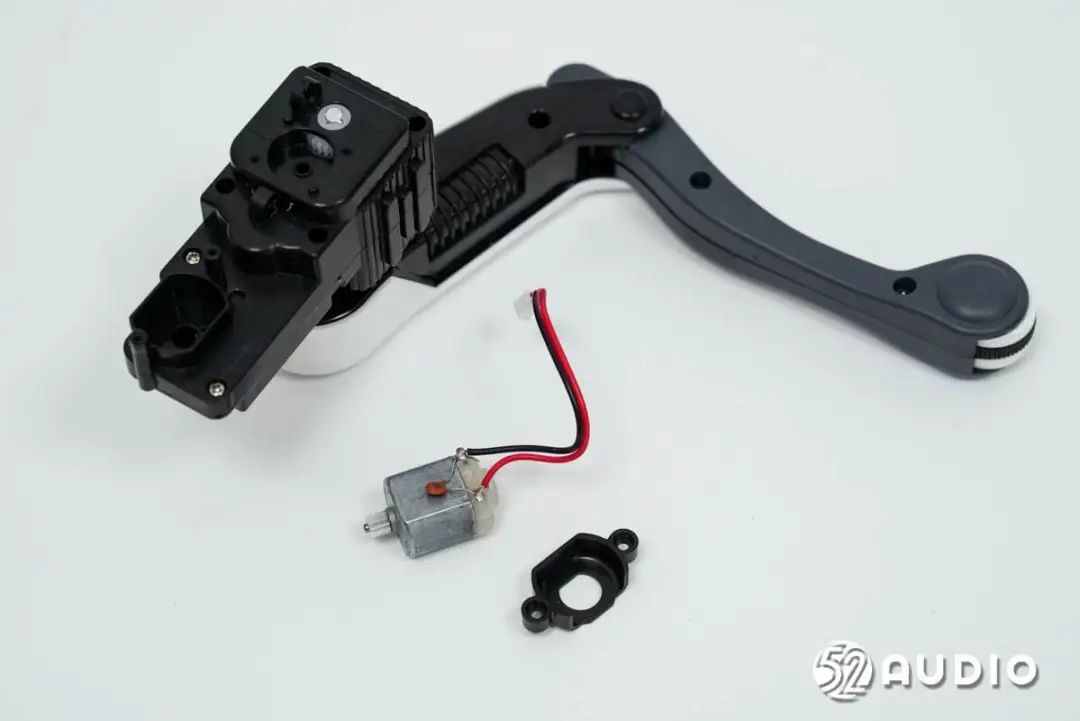

取掉腿部的马达。

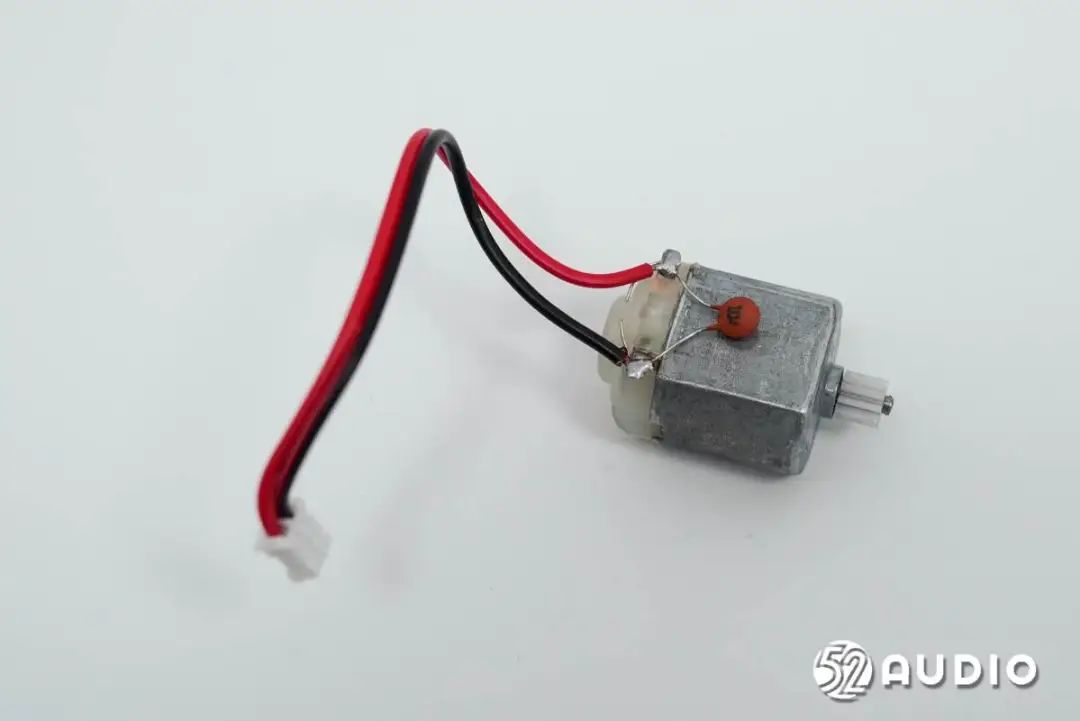

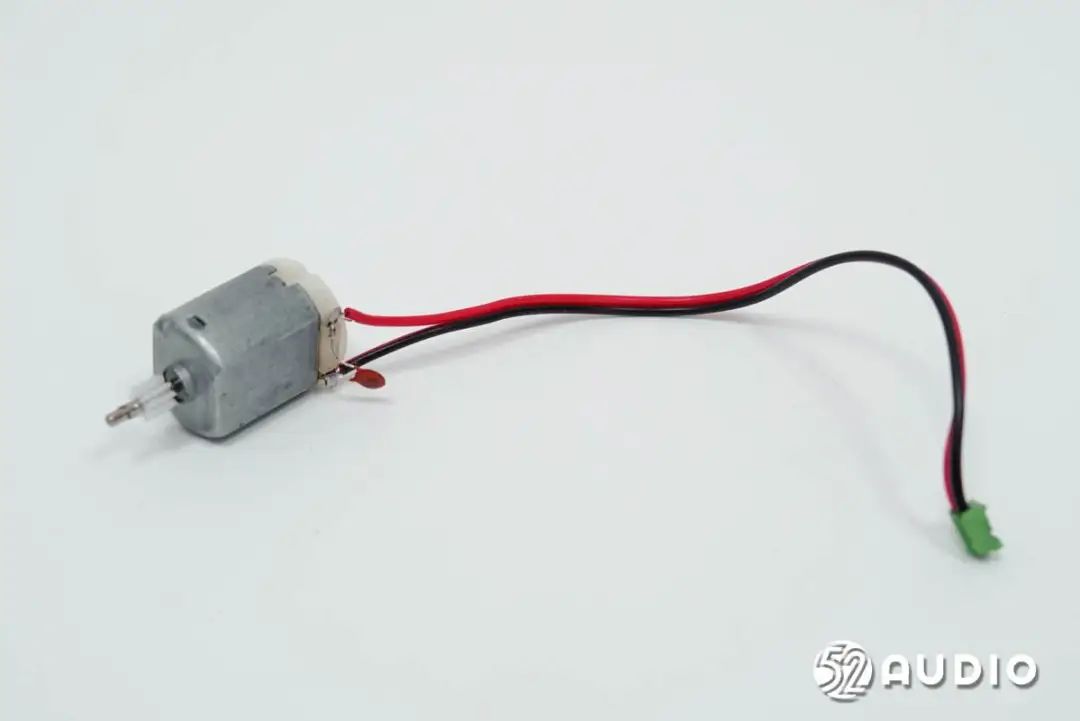

用于驱动腿部的马达模组特写。

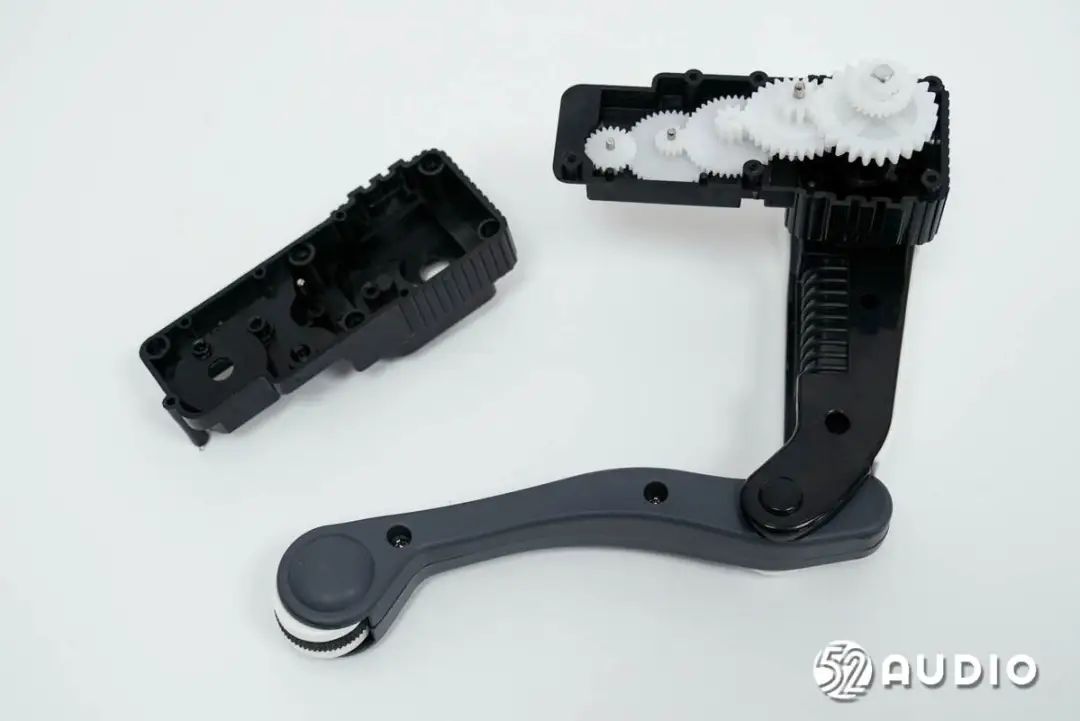

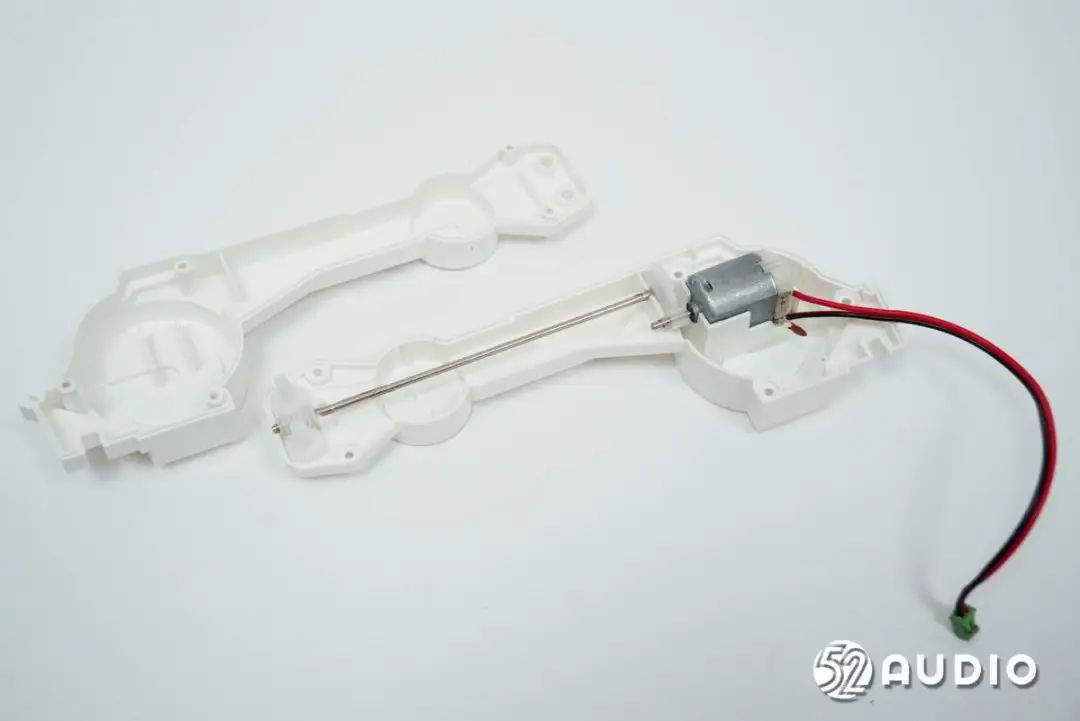

卸掉螺丝，打开腿部腔体，内部的传动结构一览。

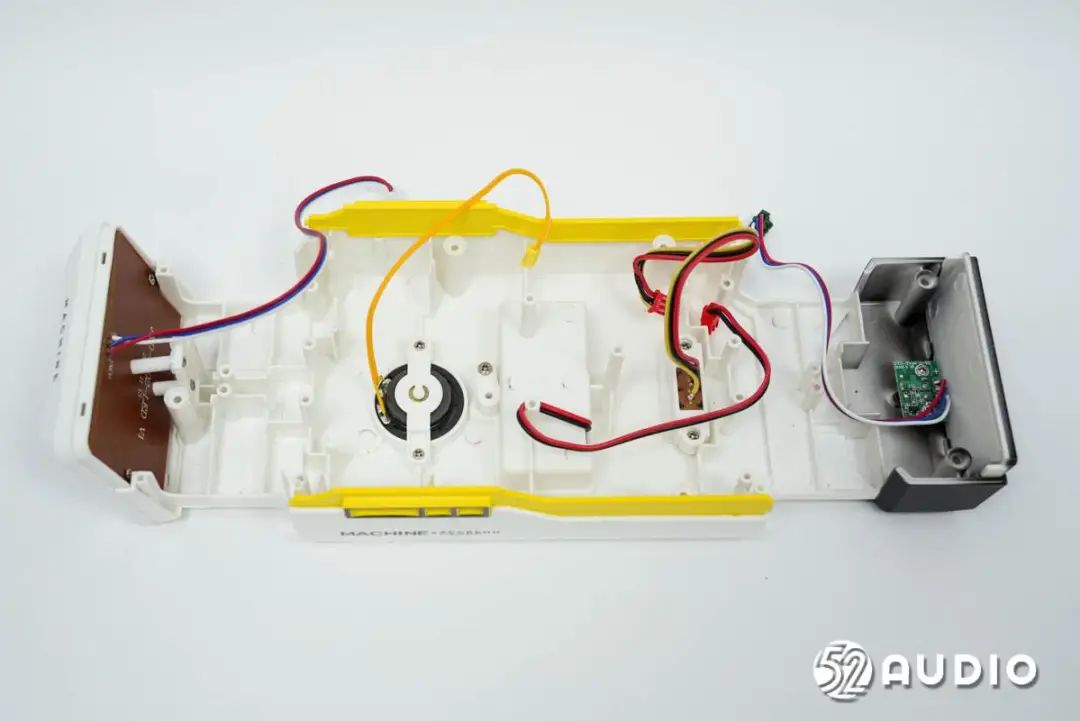

机械狗腔体底部结构一览，从左到右还设置有面窗的灯光小板、扬声器、电源开关小板和电源输入小板。

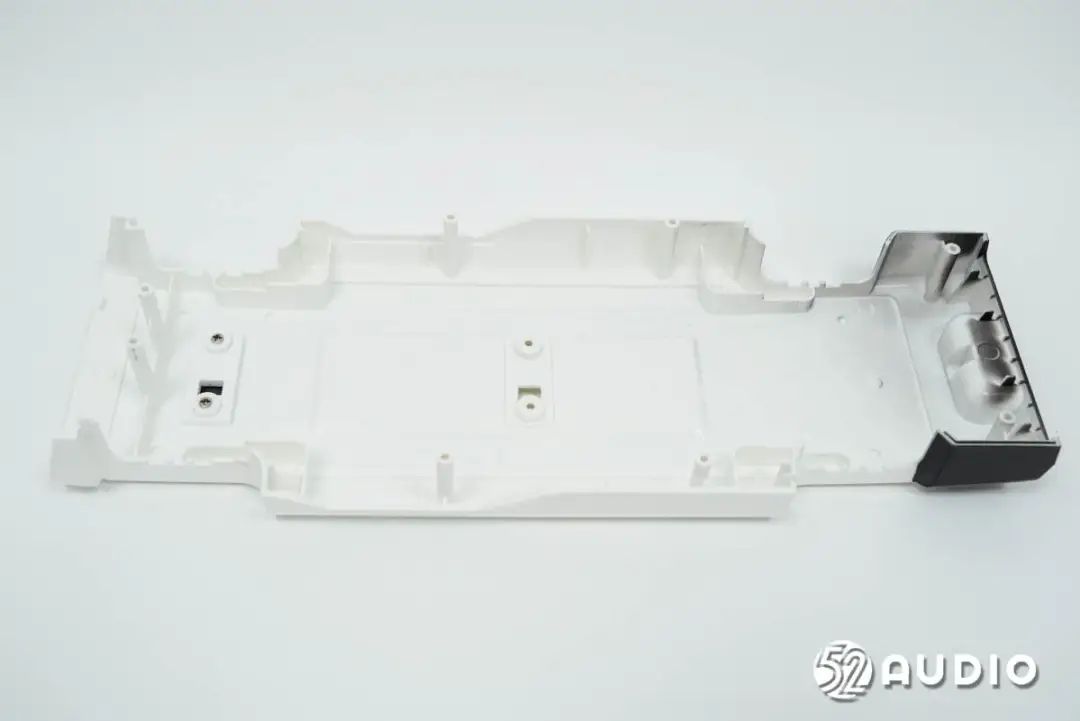

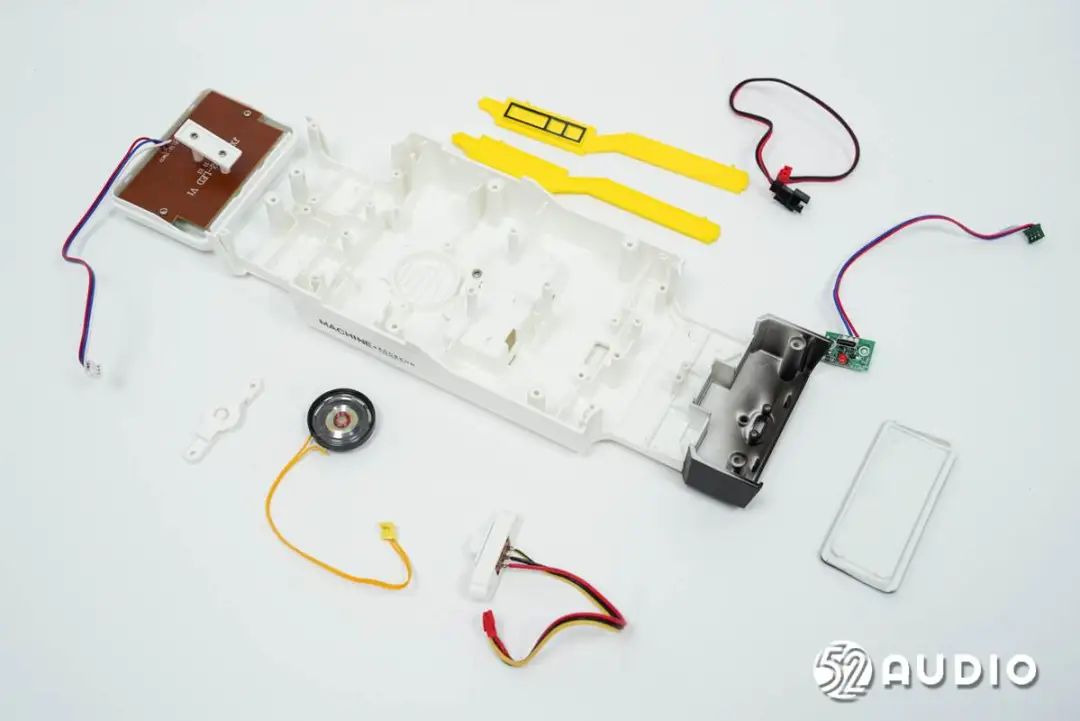

取掉腔体内部的所有组件。

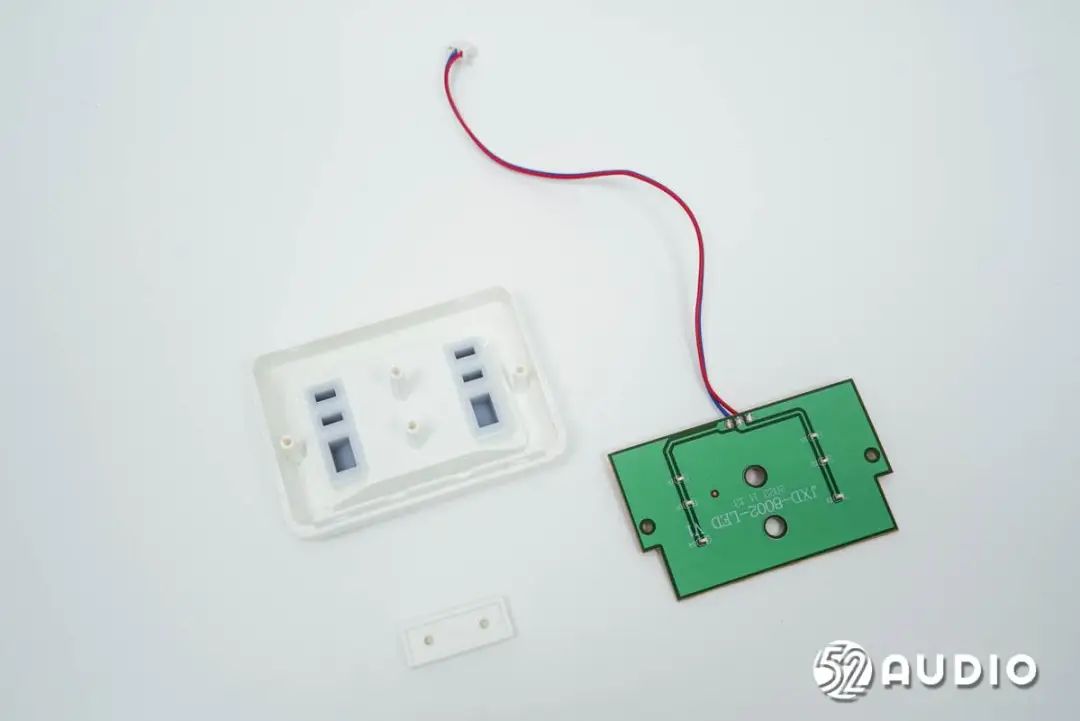

拆掉面窗的灯光小板模组。

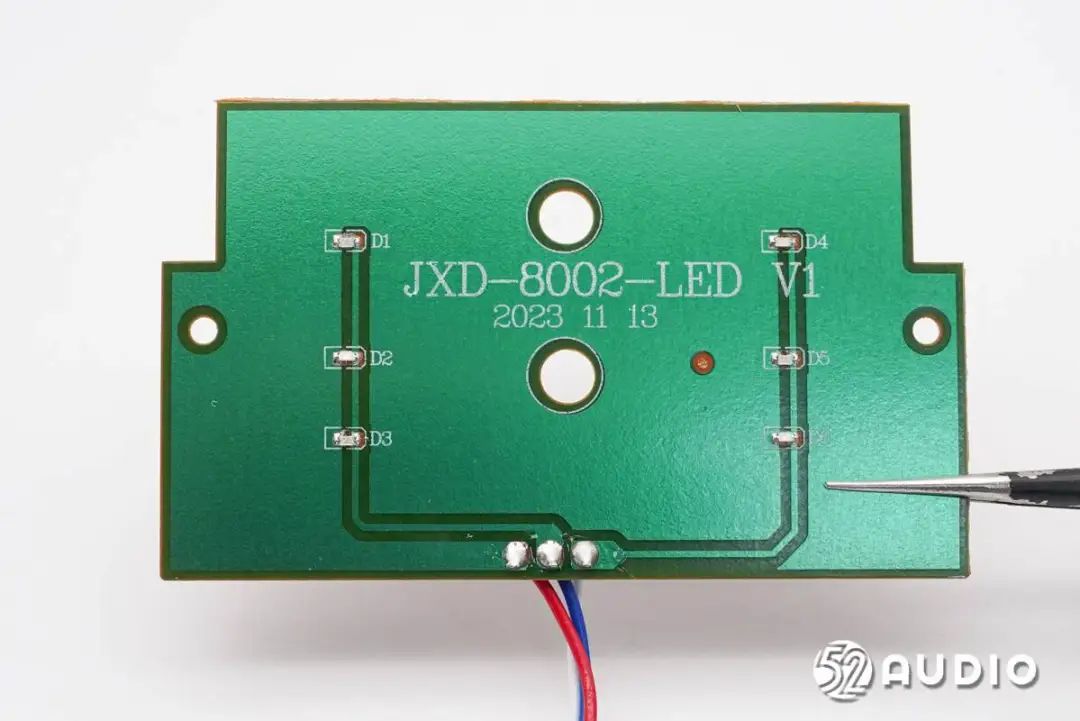

面窗的灯光小板正面电路一览，设置有6颗LED灯珠提供光源。

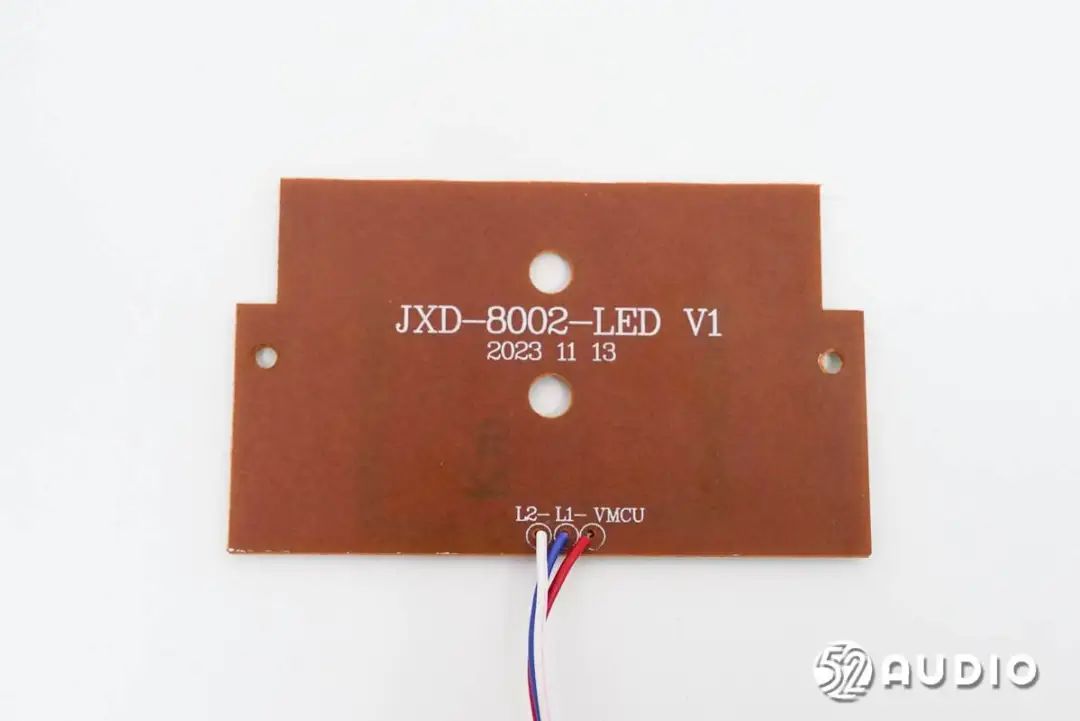

小板背面未设置元器件。

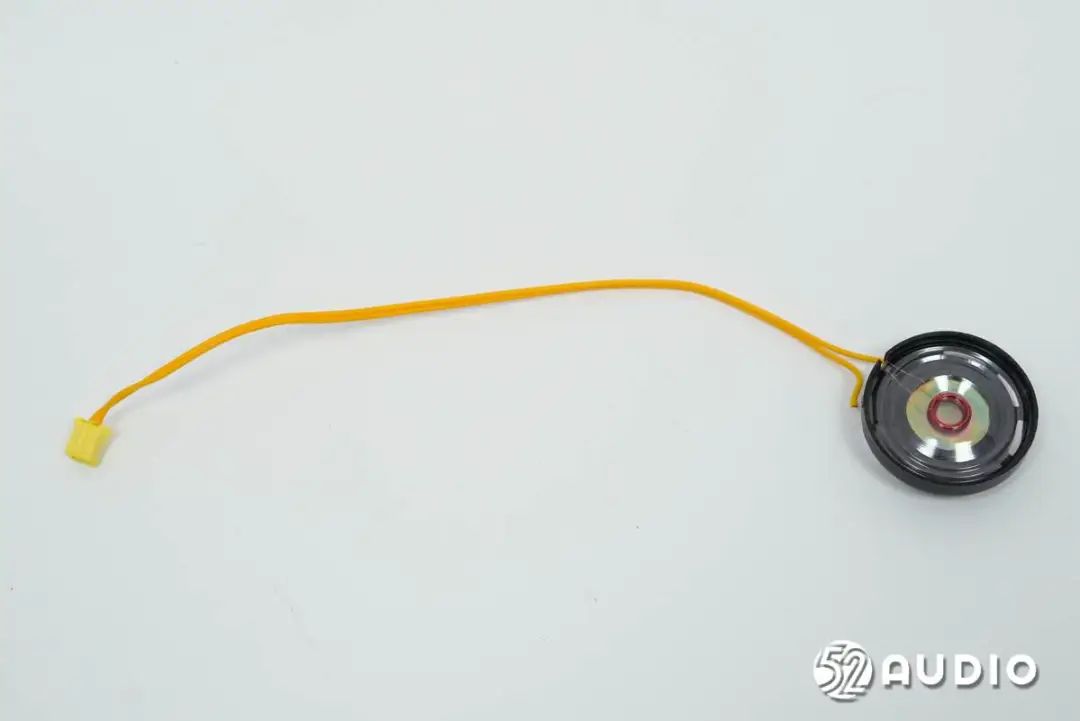

扬声器模组结构一览。

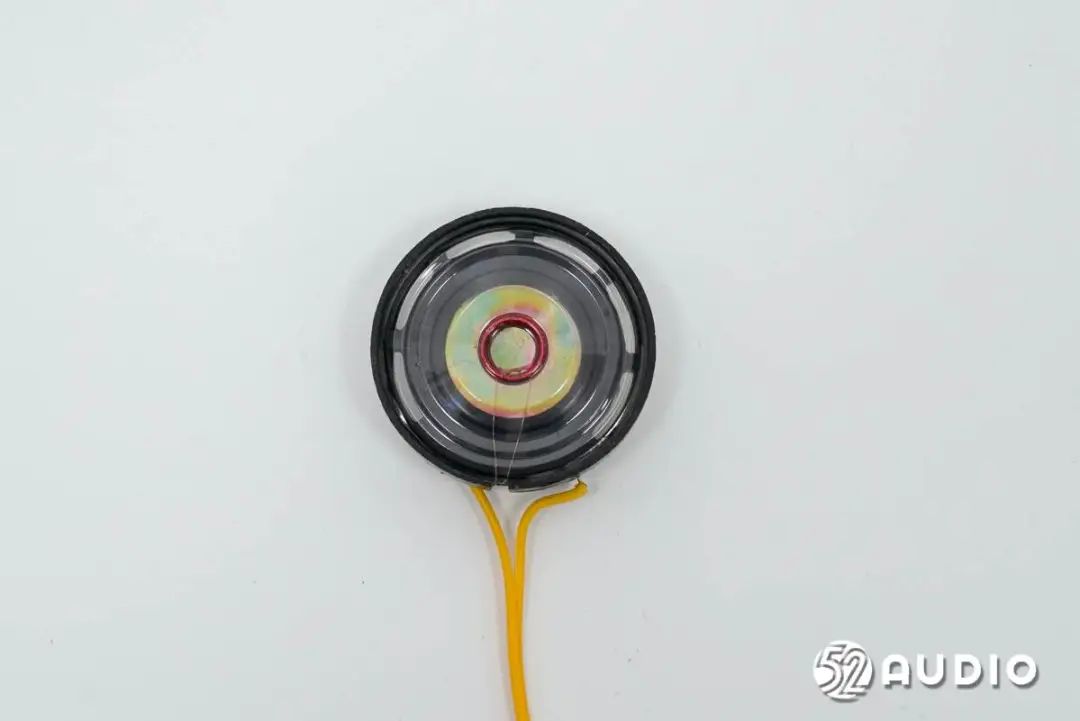

扬声器正面振膜特写。

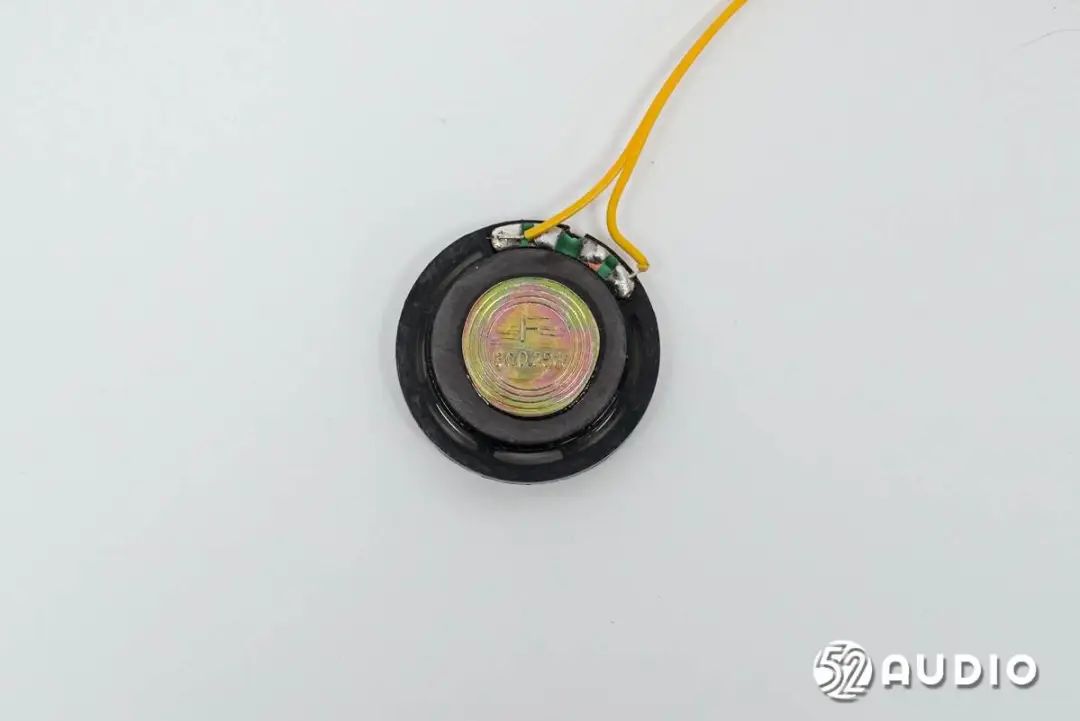

扬声器背面T铁特写，阻抗：8Ω，功率：0.25W。
扬声器与一元硬币大小对比。

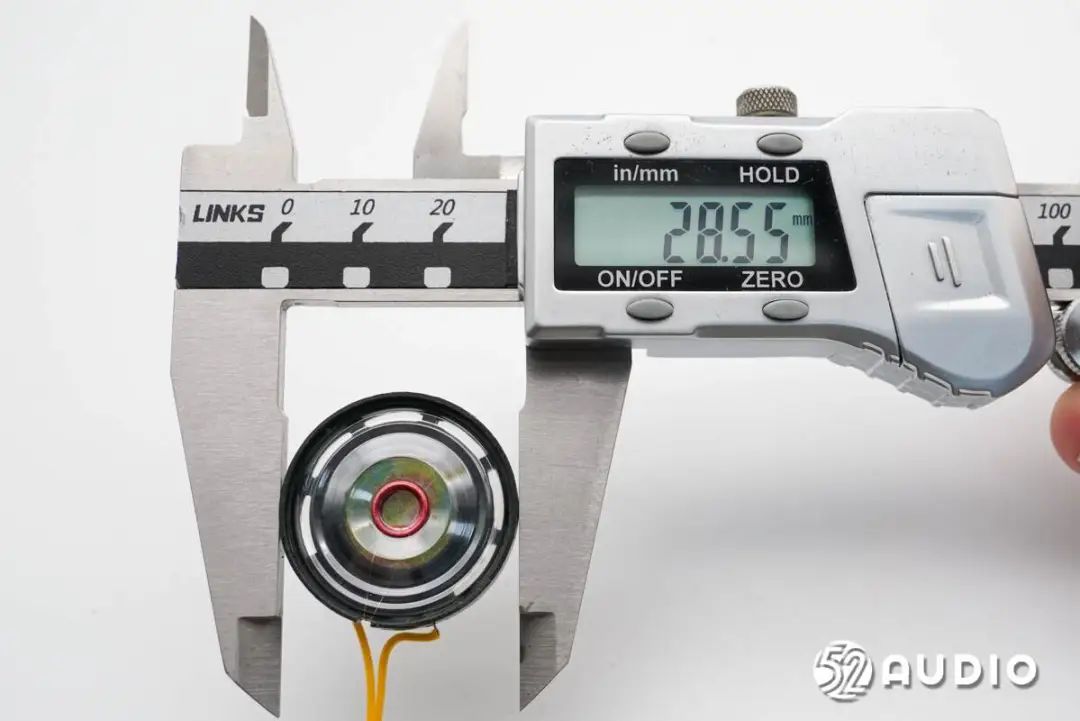

经我爱音频网实测，扬声器直径约为28.55mm。

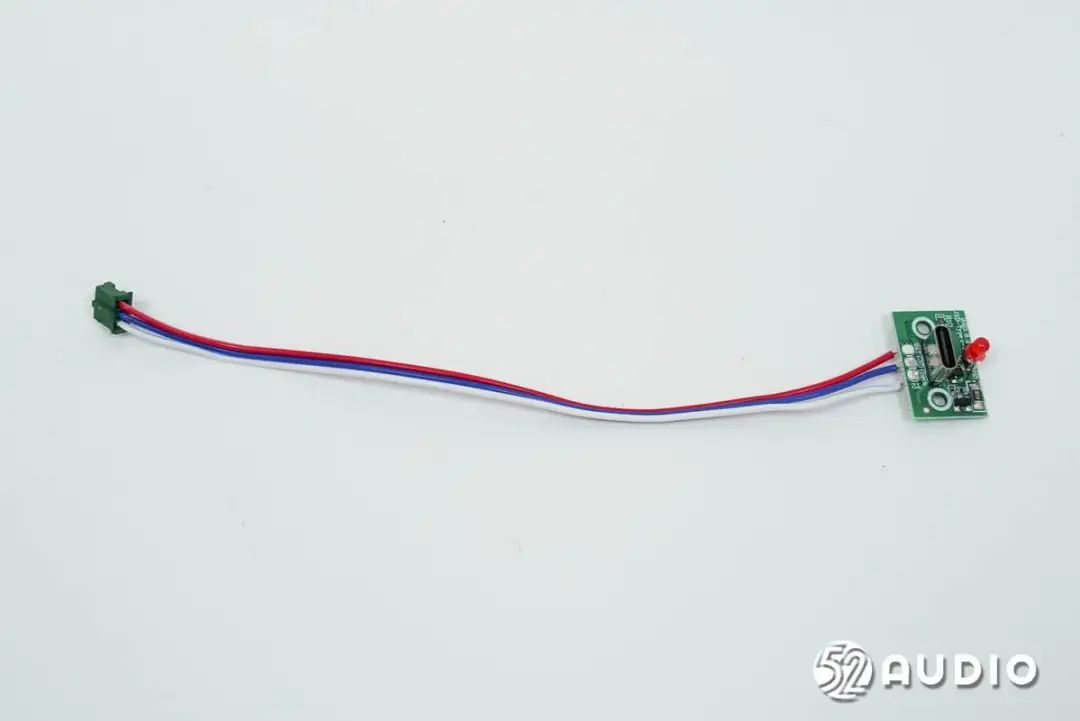

电源输入小板模组结构一览。

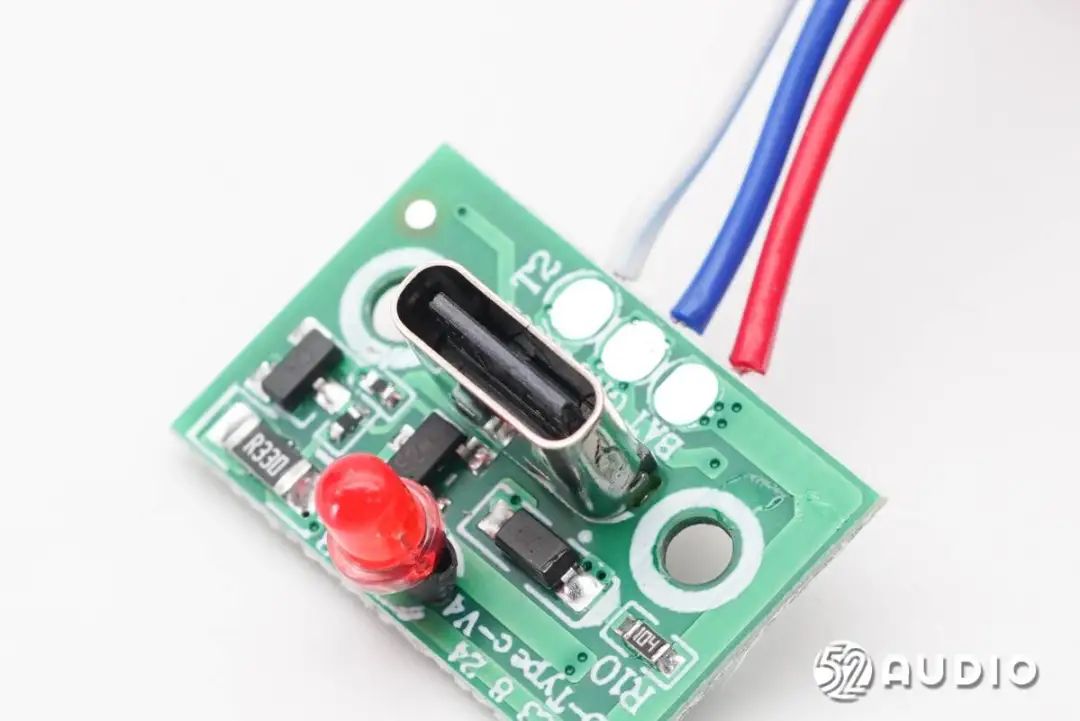

Type-C充电接口和LED指示灯特写。

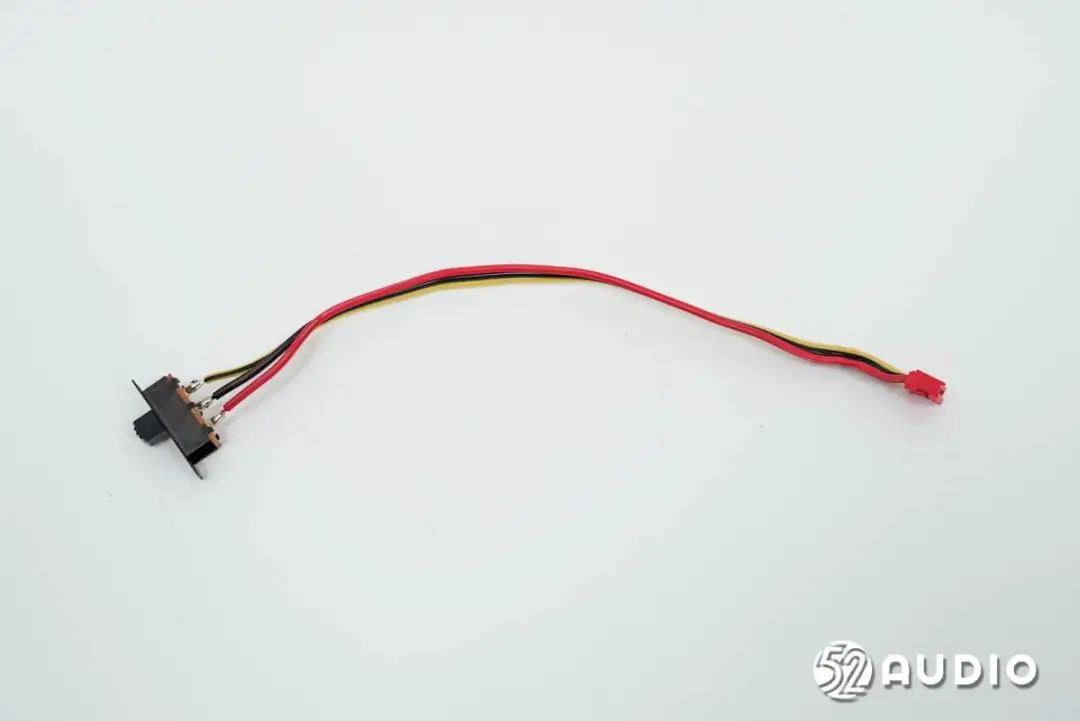

电源滑动开关模组结构一览。

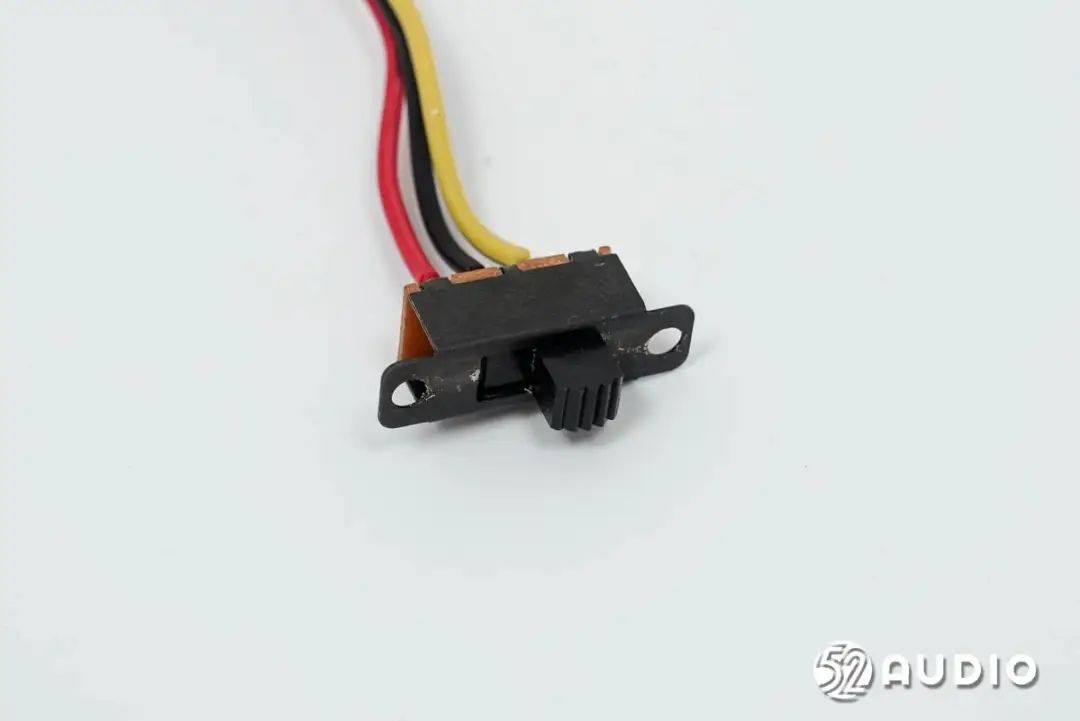

电源滑动开关特写。
遥控手柄拆解
卸掉螺丝，取掉电池仓盖。

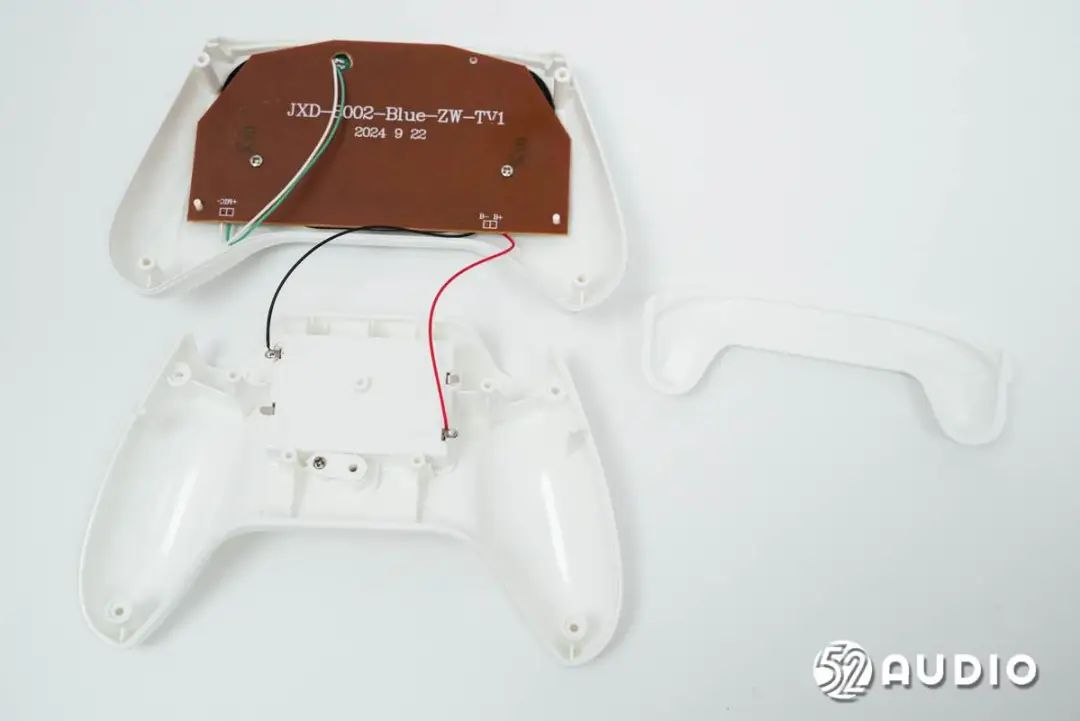

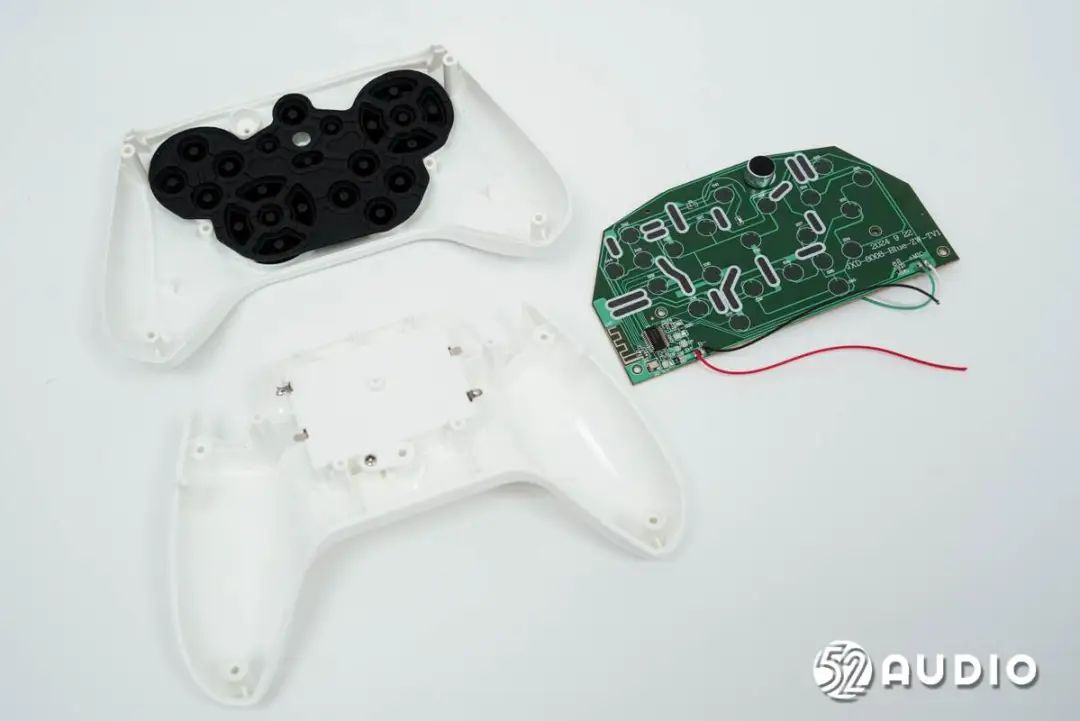

打开遥控手柄腔体，内部设置有主板和麦克风，导线与电池仓触点焊接。
断开导线，取掉主板。

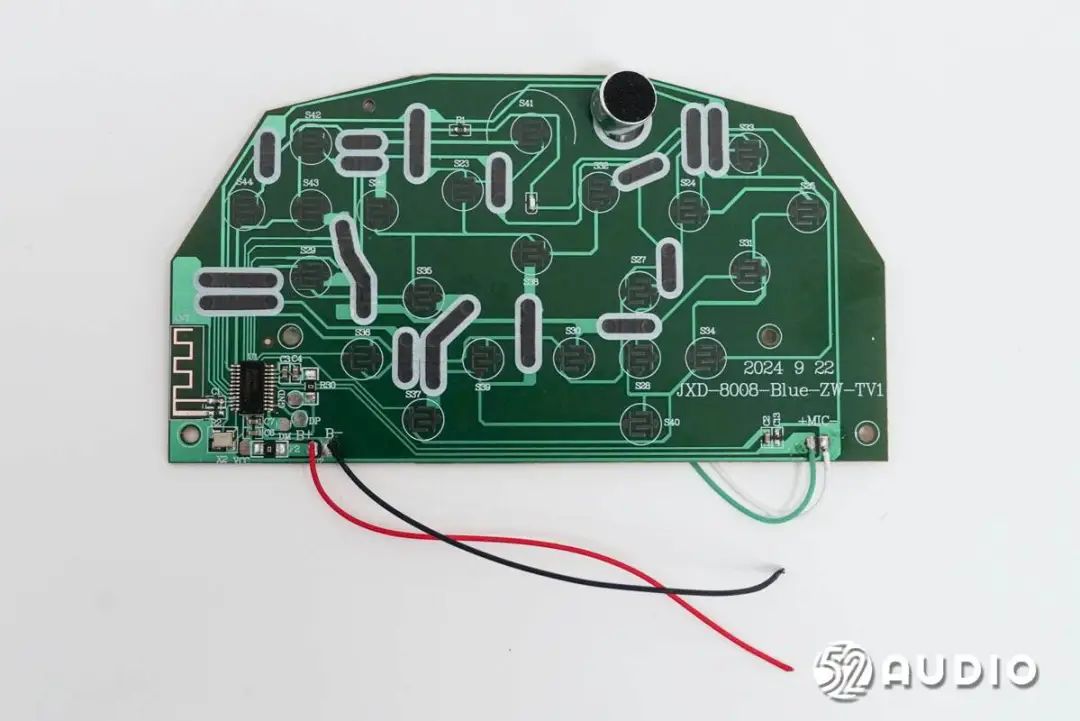

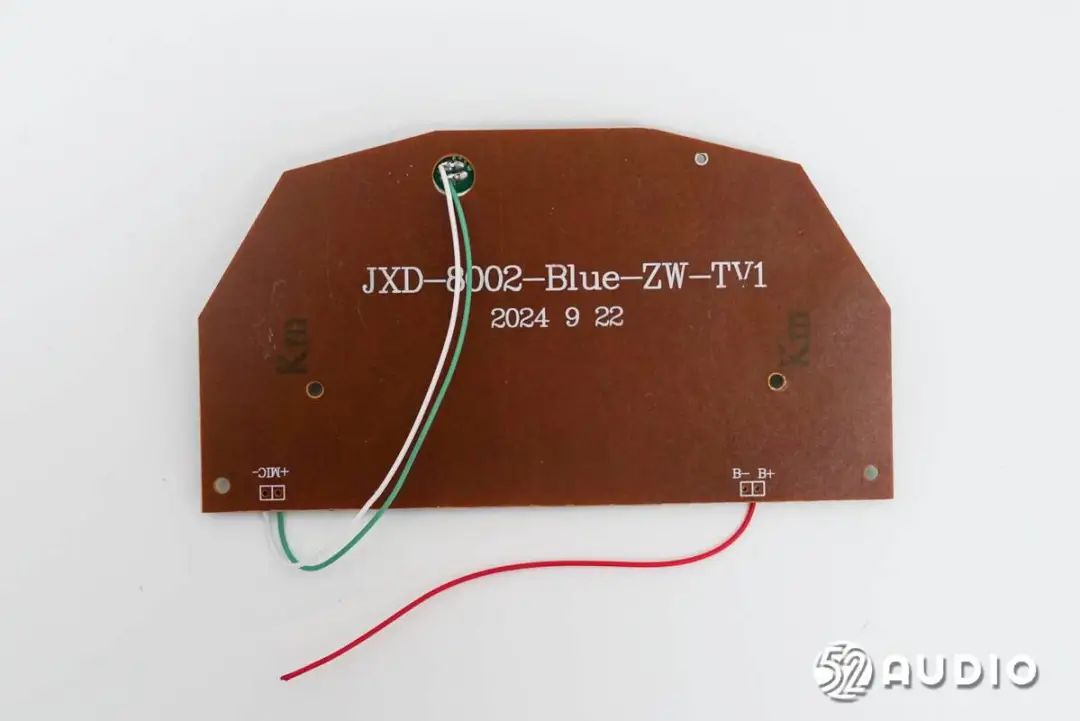

遥控手柄主板一侧电路一览，采用了碳膜按键。
遥控手柄主板另外一侧电路一览。

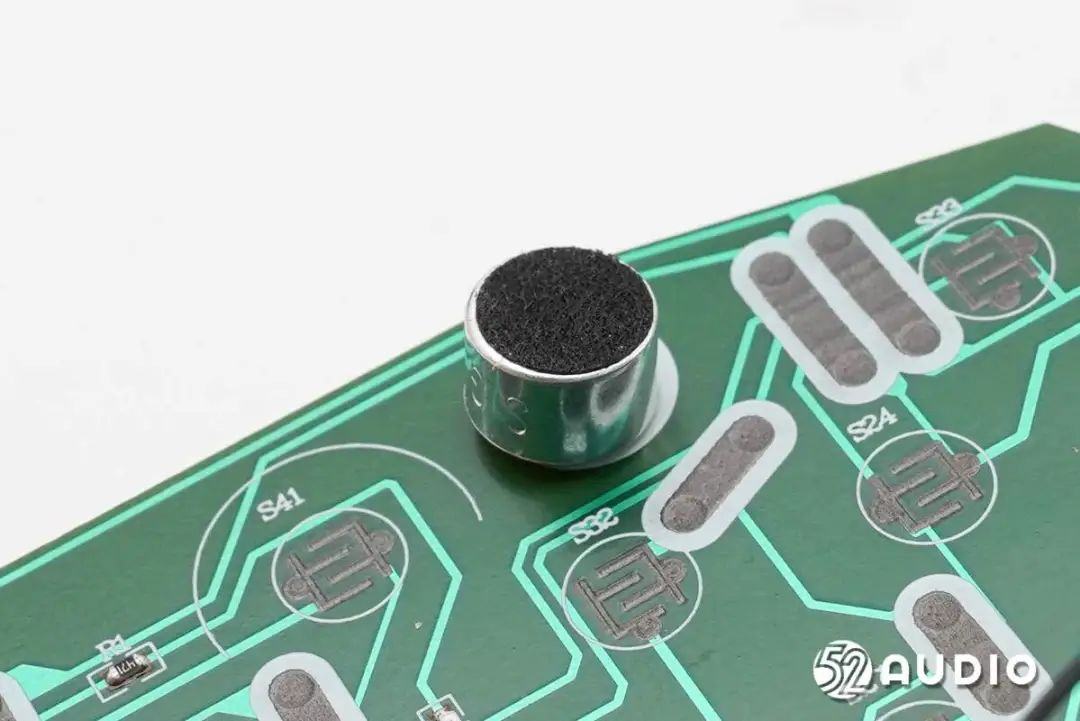

驻极体麦克风特写，用于机械狗语音指令拾音。
板载天线特写。

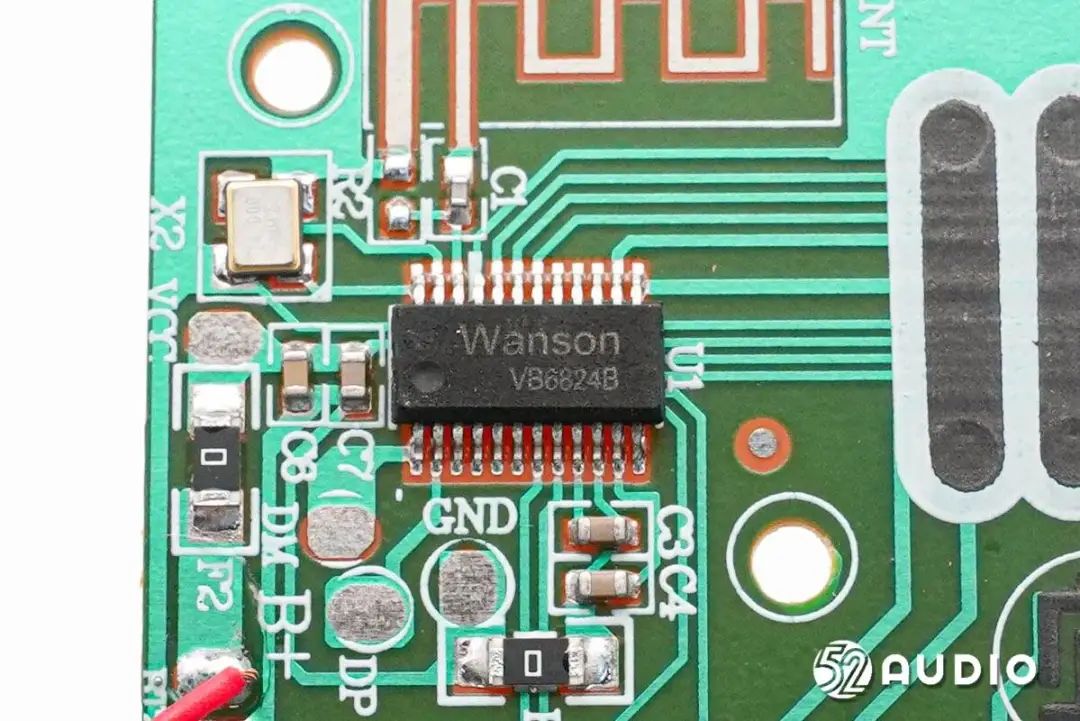

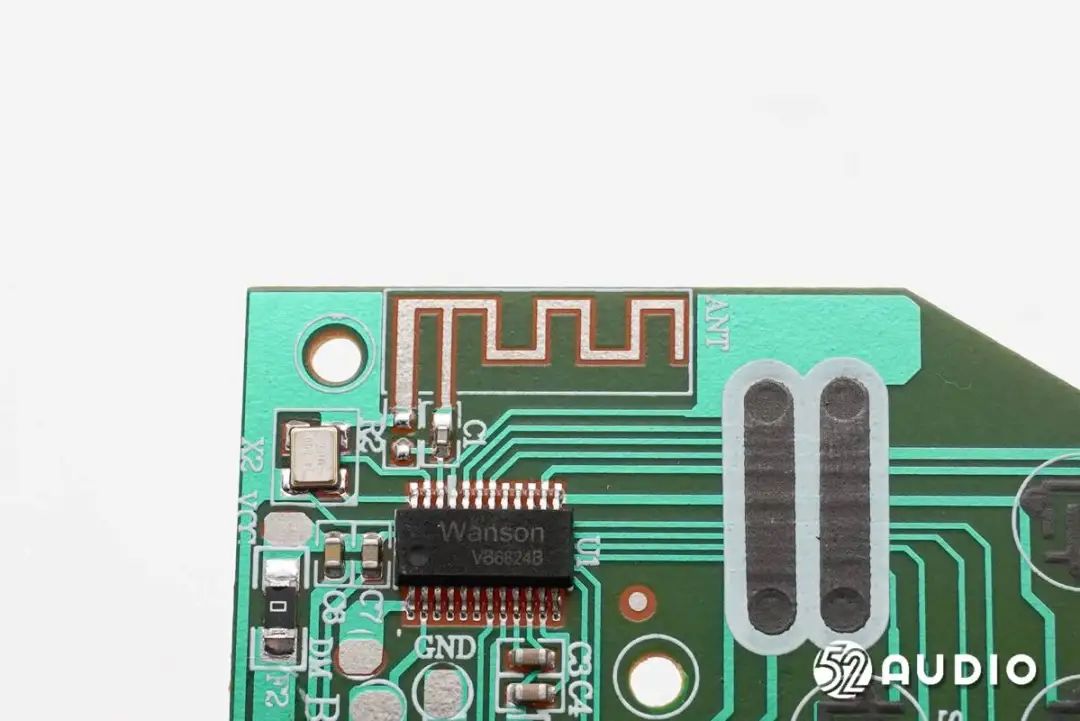

Wanson华镇VB6824B离线AI语音识别控制芯片，采用高性能32位RISC内核，支持硬件浮点运算，支持离线语音识别，语音降噪算法。

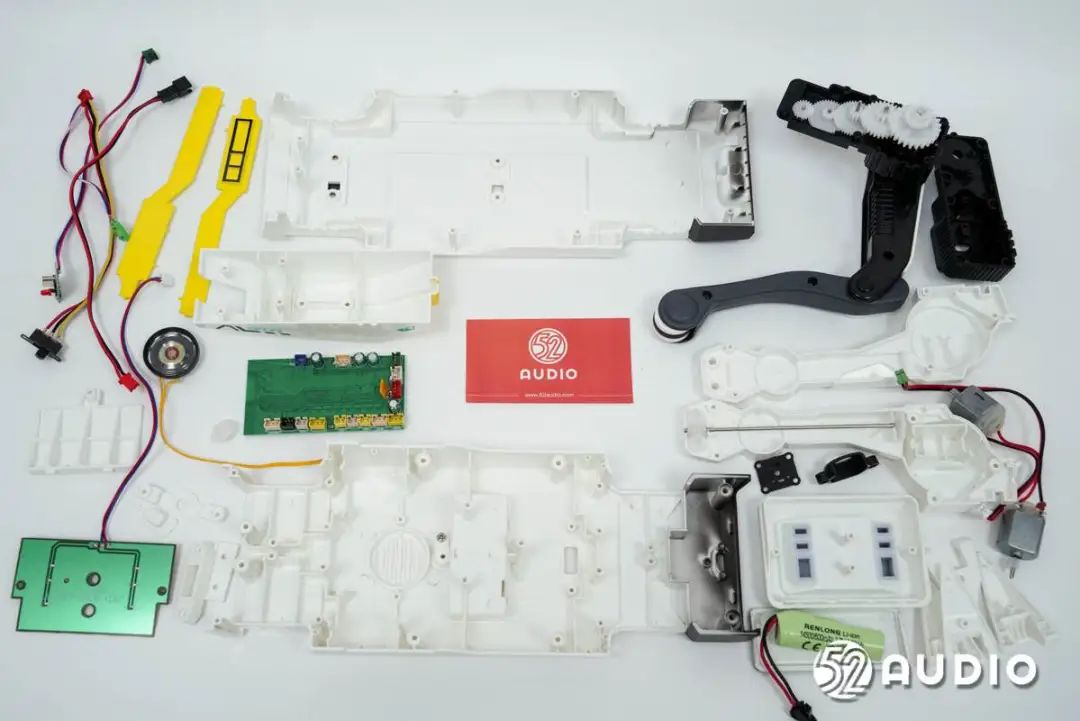

RAPIDPOWER速动力AI智能机械狗拆解全家福。
三、我爱音频网总结
RAPIDPOWER速动力AI智能机械狗外观设计非常炫酷，机甲涂装搭配机械手臂，以及更具生命力的面窗，极具科技感和未来感。同时基于马达驱动，能够呈现丰富多样的姿态，兼具好玩、有趣和灵动的特性。
在内部配置方面，机械狗搭载了600mAh/3.7V锂电池，配备有电路保护板保障充放电安全；内置扬声器，采用FM富满微TC8002D音频功放IC，用于提供动作音效和语音祝福；顶部夹子和四肢均内置了马达和传动结构，分别由Sytatek矽塔SA8301电机驱动器和四颗Mixic中科芯亿达MX1616S双路有刷直流马达驱动IC负责驱动。
机械狗主控芯片为JL杰理AC6965E蓝牙音频SoC，还采用了KHIC港宏KH25L3233F串行闪存，用于储存数据。遥控手柄内置驻极体麦克风拾音，采用了Wanson华镇VB6824B离线AI语音识别控制芯片。
