拆解报告:小米22.5W 20000mAh自带线快充移动电源

2025-07-09 充电头网 阅读:
小米自带线充电宝目前已经形成一个系列产品,本期拆解的22.5W款延续了系列简约圆润设计风格,自带18cm长USB-C线恰到好处,既能方便用户旅途使用,同时还能当提绳使用。




前言Xy9ednc

本期继续为大家带来小米一款自带线系列移动电源产品拆解,其内置20000mAh聚合物锂电池,保证了续航能力,很适合携带出远门。同时自带一条约18cm长USB-C充电线,收纳方便并可让用户省去额外带线的麻烦,无论上学还是回家,行程中只带它足以。Xy9ednc

充电宝机身上设有USB-C和USB-A接口,性能方面支持22.5W的PPS和小米私有快充,以及20W PD快充,满足小米、苹果、三星等品牌手机用户快充需求。下面充电头网就带来产品的详细拆解,看看内部的用料和设计。Xy9ednc



小米22.5W自带线充电宝开箱Xy9ednc

Xy9ednc

包装盒正面印有小米品牌logo、产品名称、外观以及左下角的20000标识。Xy9ednc

Xy9ednc

背面印有产品参数以及商家信息。Xy9ednc

Xy9ednc

包装盒上参数特写,下面到产品实物展示环节再介绍。Xy9ednc

Xy9ednc

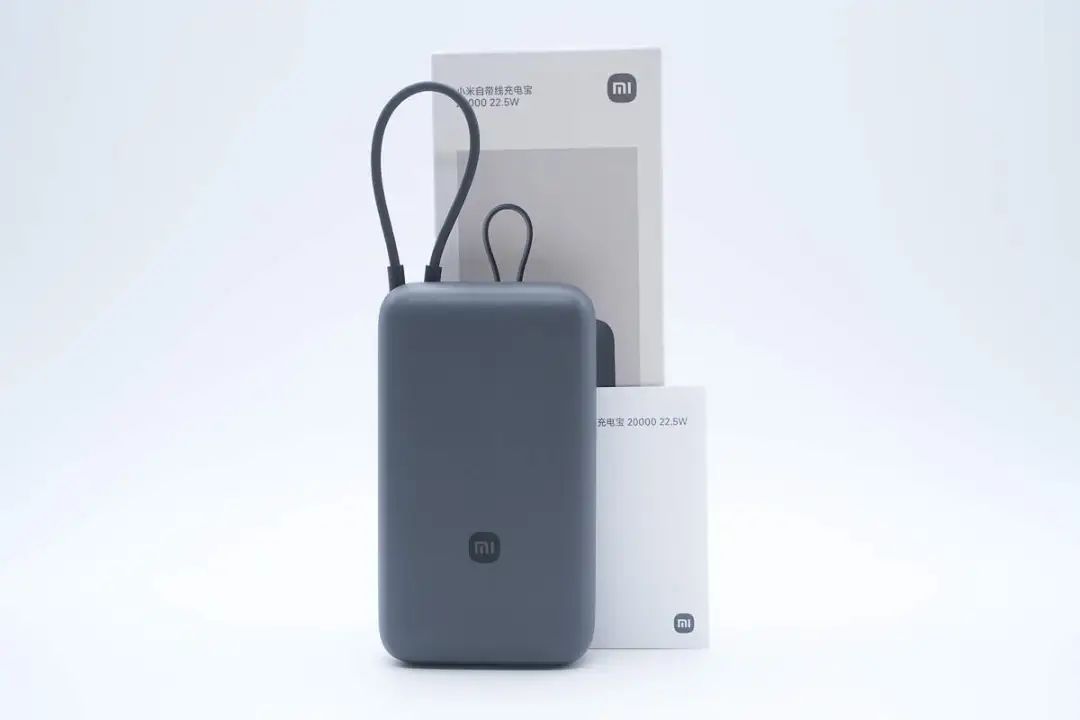

包装内含移动电源以及使用说明书。Xy9ednc

Xy9ednc

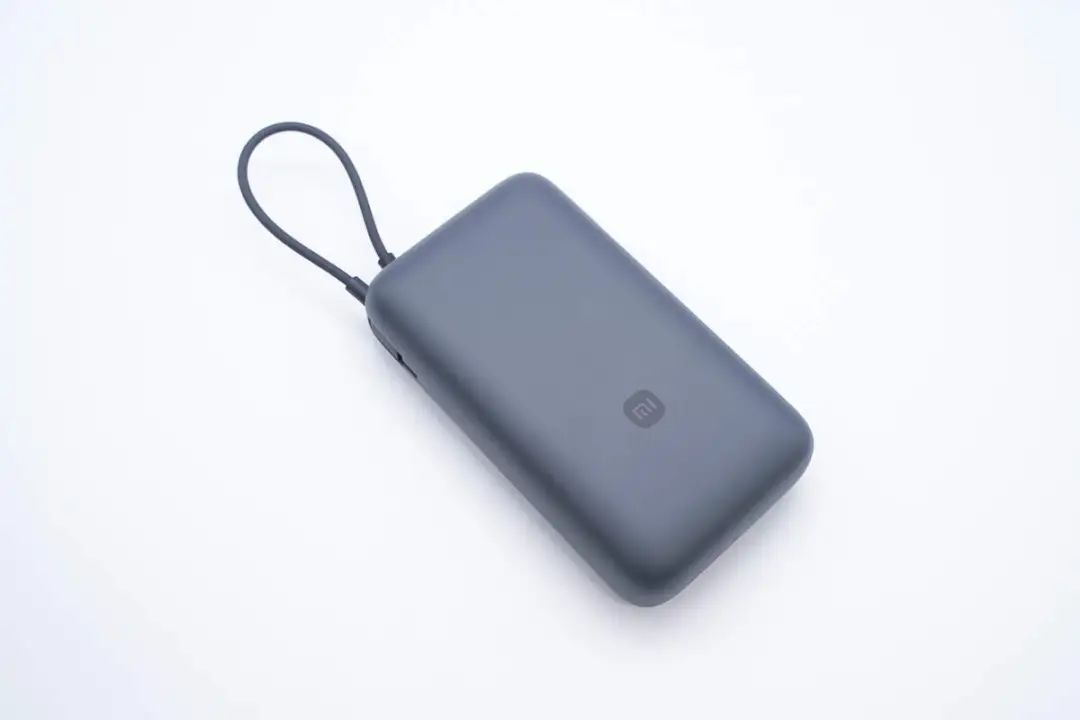

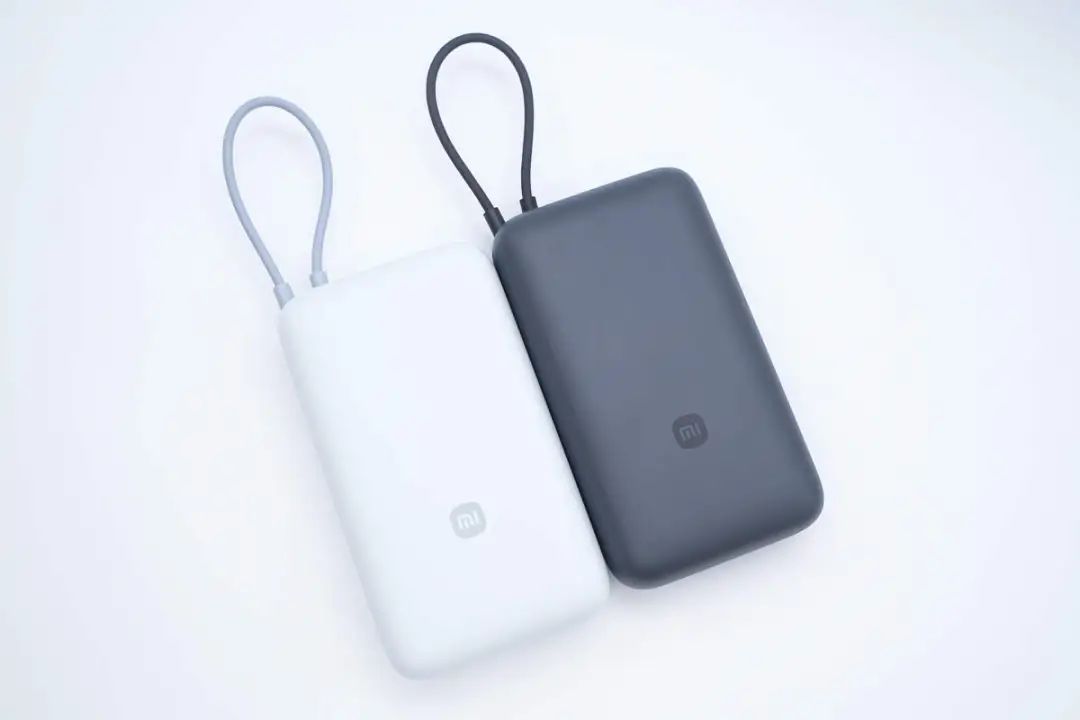

小米22.5W自带线快充移动电源拥有浅灰色和深灰色两种配色,用户可根据自身喜好进行选择。Xy9ednc

Xy9ednc

产品延续了33W款的圆润简约风格设计,同时机身表面雾面磨砂工艺处理,可有效抗指纹,同时带来不错的持握手感。Xy9ednc

Xy9ednc

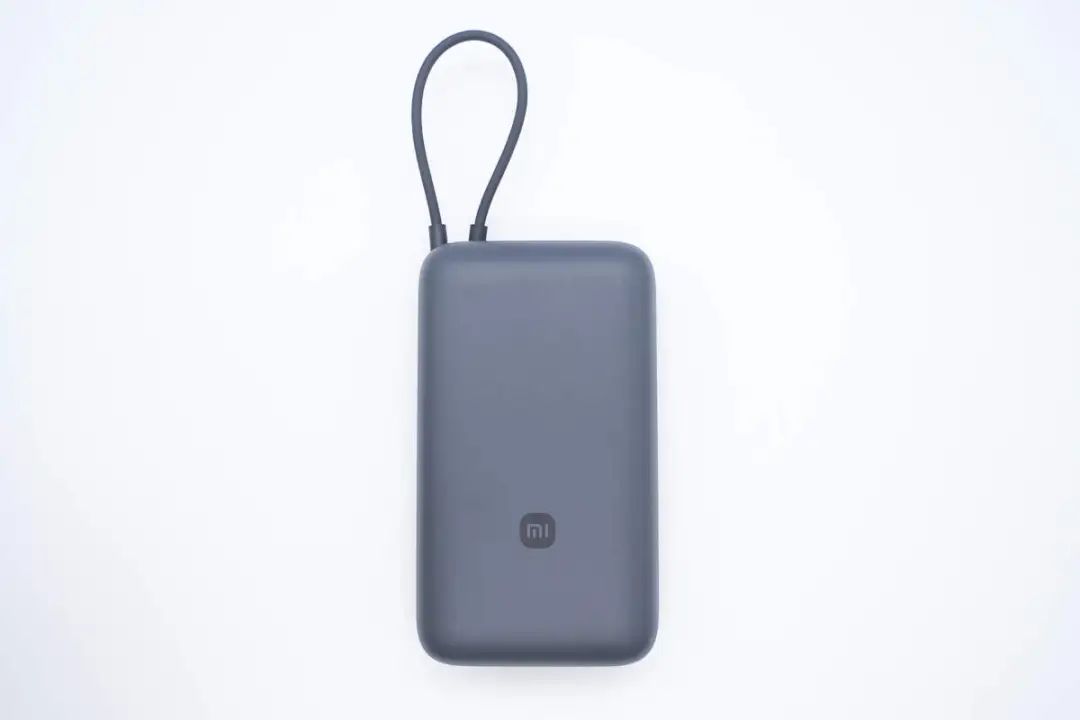

机身正面下方区域设计有小米品牌logo。Xy9ednc

Xy9ednc

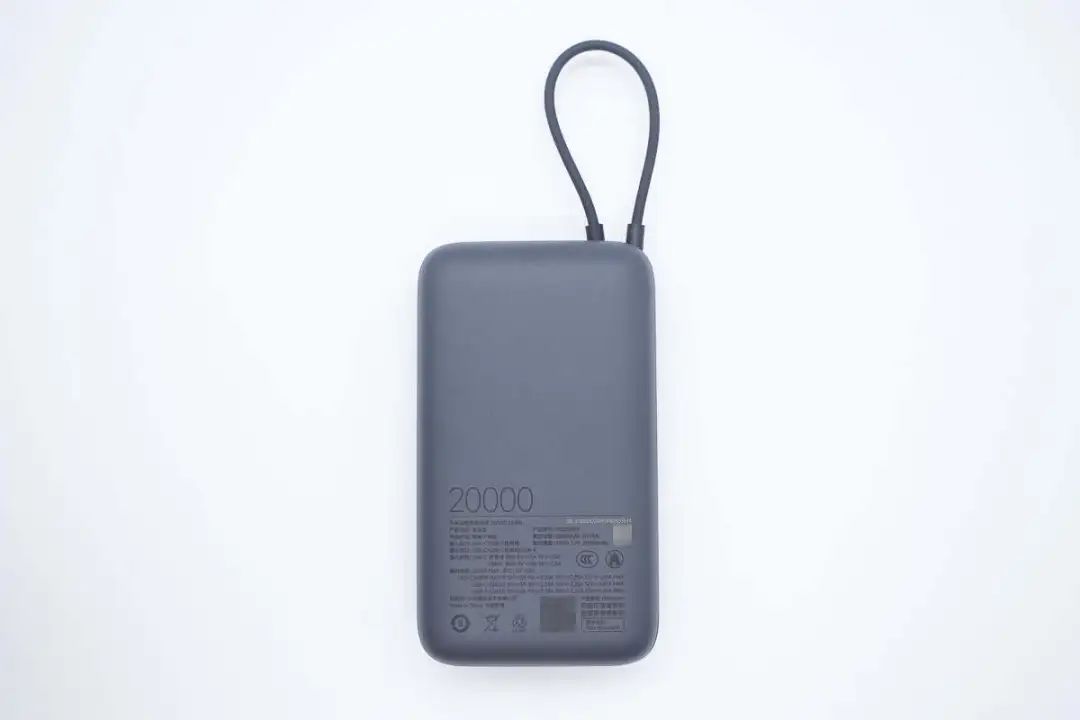

背面印有产品参数信息。Xy9ednc

Xy9ednc

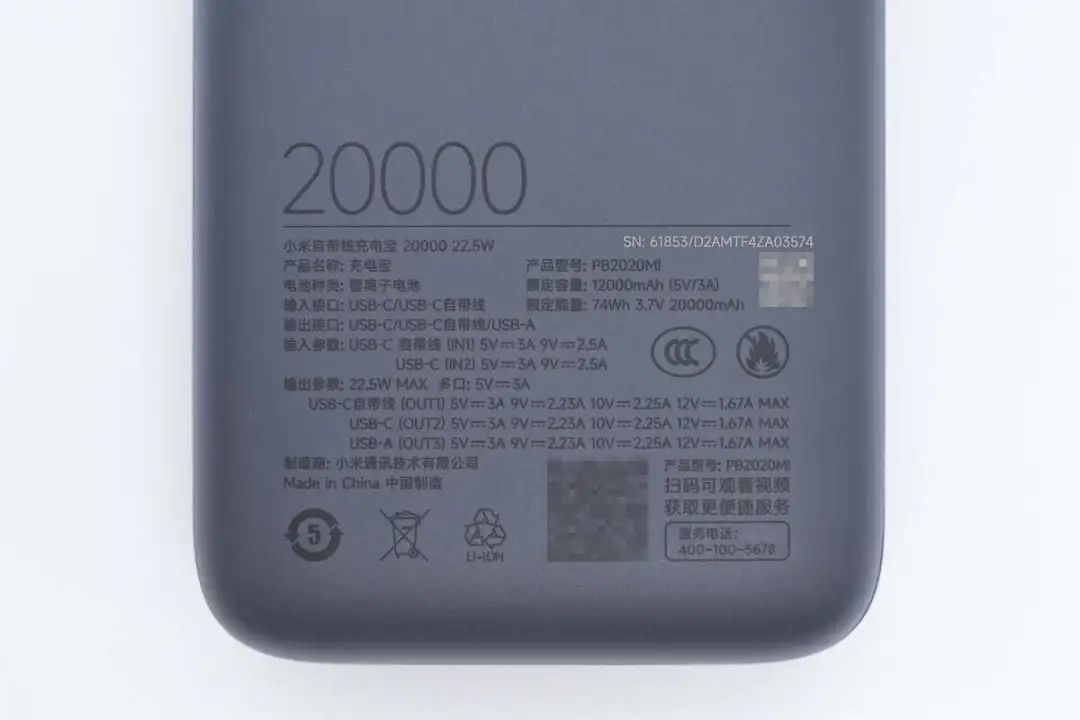

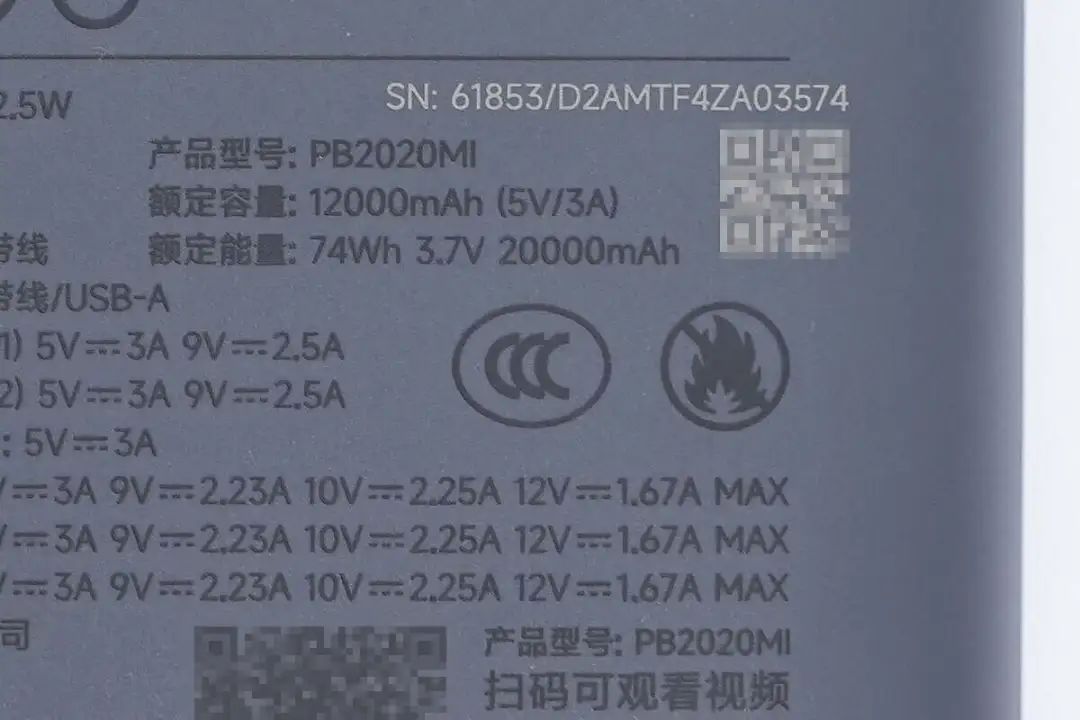

移动电源参数特写Xy9ednc

产品型号:PB2020MIXy9ednc

电池种类:锂离子电池Xy9ednc

额定容量:12000mAh(5V3A)Xy9ednc

额定能量:74Wh 3.7V 20000mAhXy9ednc

输入接口:USB-C/USB-C自带线Xy9ednc

输出接口:USB-C/USB-C自带线/USB-AXy9ednc

输入参数:Xy9ednc

USB-C自带线:5V3A、9V2.5AXy9ednc

USB-C:5V3A、9V2.5AXy9ednc

输出参数:22.5W MAXXy9ednc

多口:5V3AXy9ednc

USB-C自带线:5V3A、9V2.23A、10V2.25A、12V1.67A MAXXy9ednc

USB-C:5V3A、9V2.23A、10V2.25A、12V1.67A MAXXy9ednc

USB-A:5V3A、9V2.23A、10V2.25A、12V1.67A MAXXy9ednc

制造商:小米通讯技术有限公司Xy9ednc

Xy9ednc

产品通过了国家3C强制认证,同时注意不要将移动电源靠近热源,避免发生危险。Xy9ednc

Xy9ednc

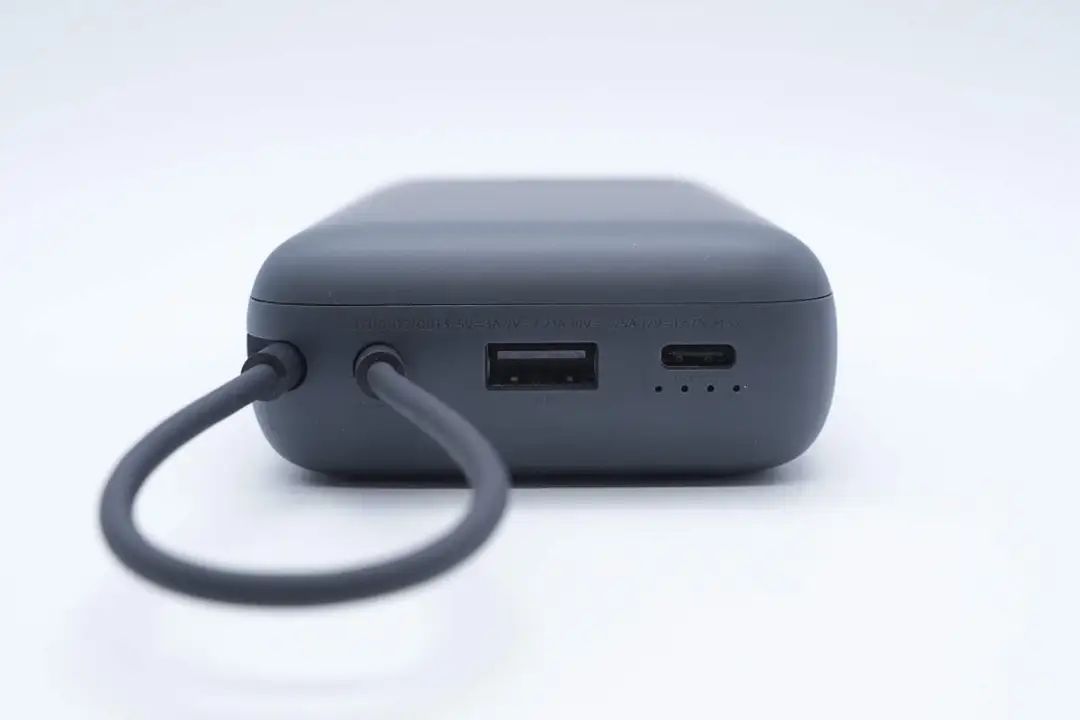

机身顶部配置1A1C双USB接口以及USB-C输出线。Xy9ednc

Xy9ednc

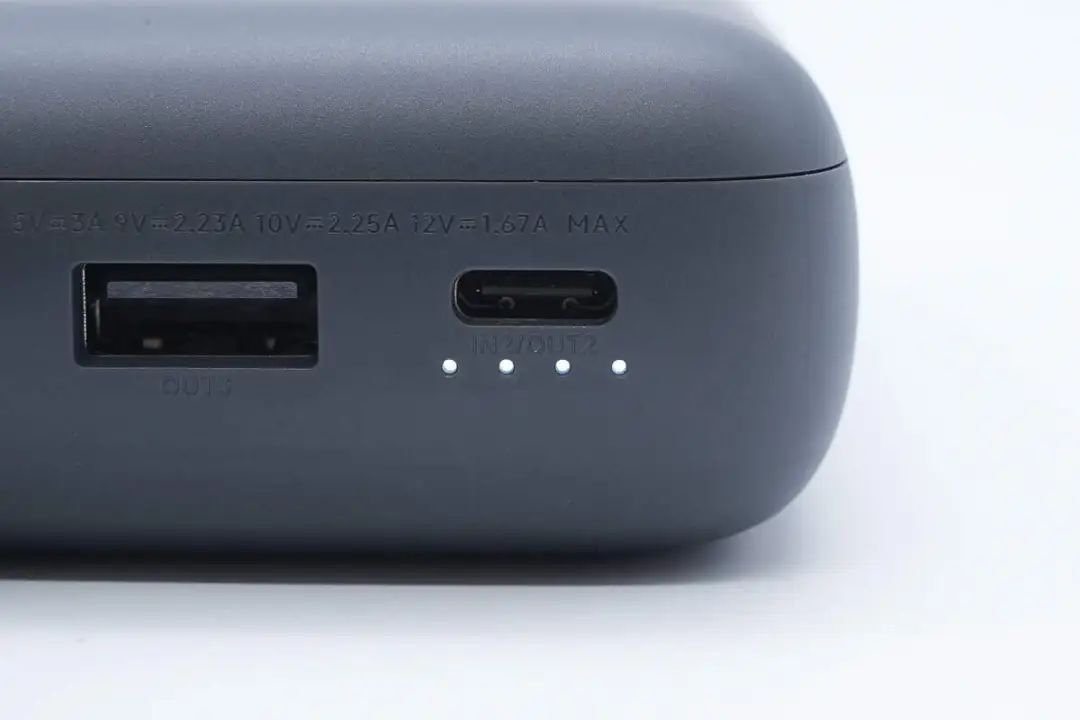

接口旁设计有相应参数,同时USB-C口旁还设有电量指示灯。Xy9ednc

Xy9ednc

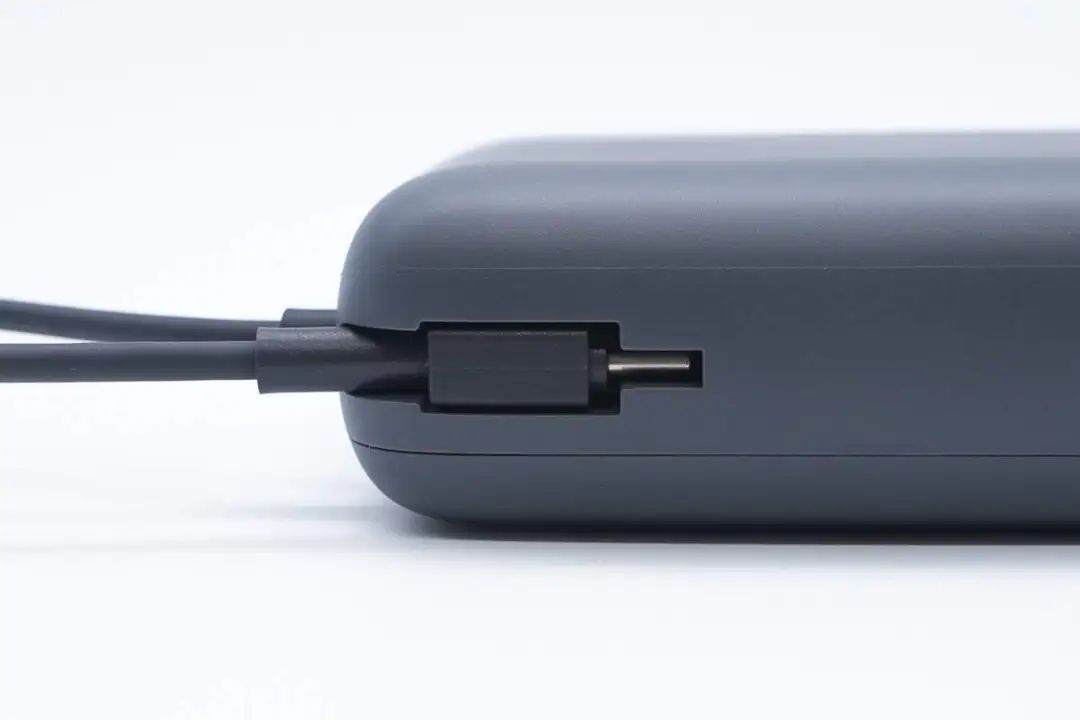

机身一侧设有USB-C自带线端子收纳槽,收纳后可当提绳使用。Xy9ednc

Xy9ednc

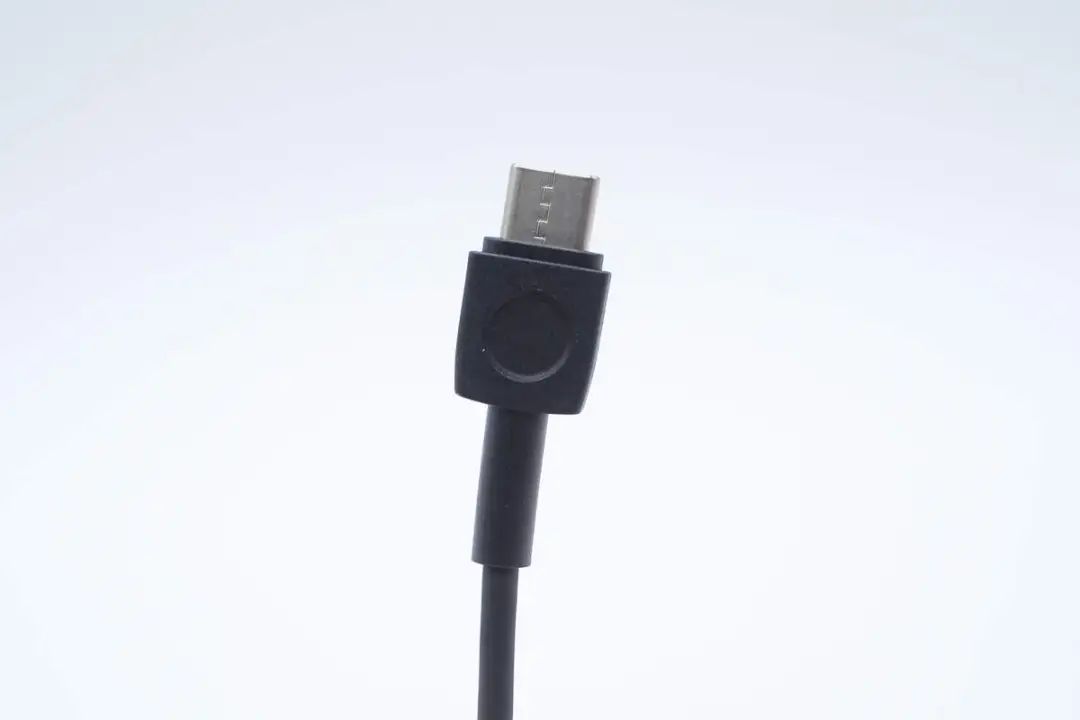

USB-C自带线端子外壳设有小圆凹面,方便用户插拔使用。Xy9ednc

Xy9ednc

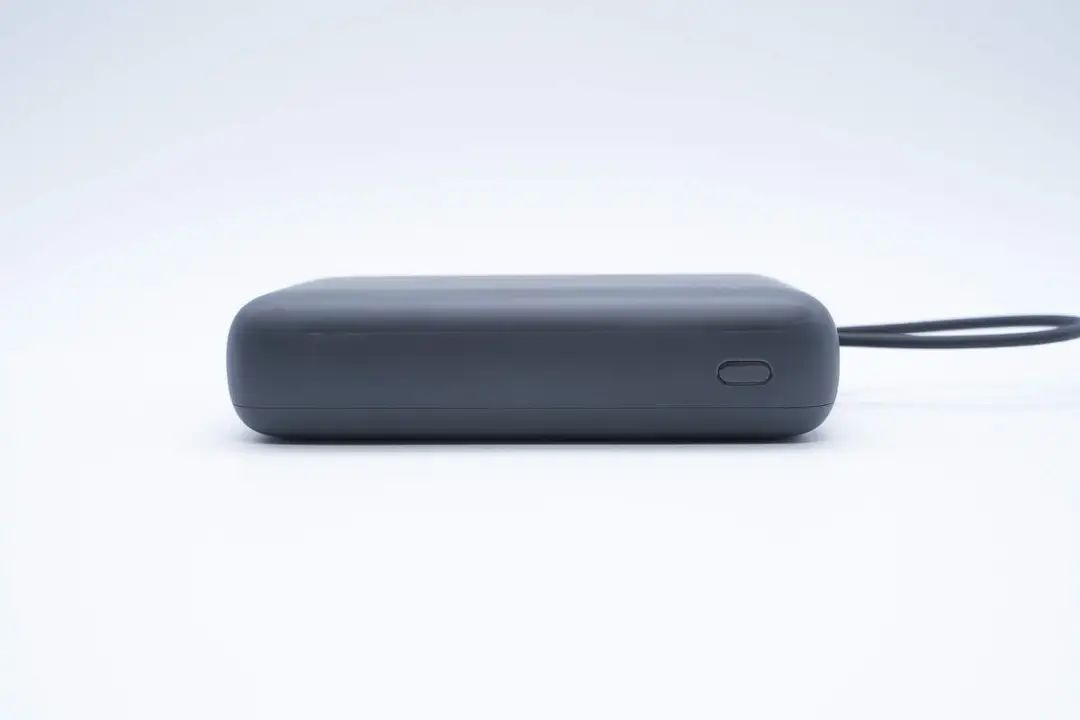

机身另一侧设有电源键。Xy9ednc

Xy9ednc

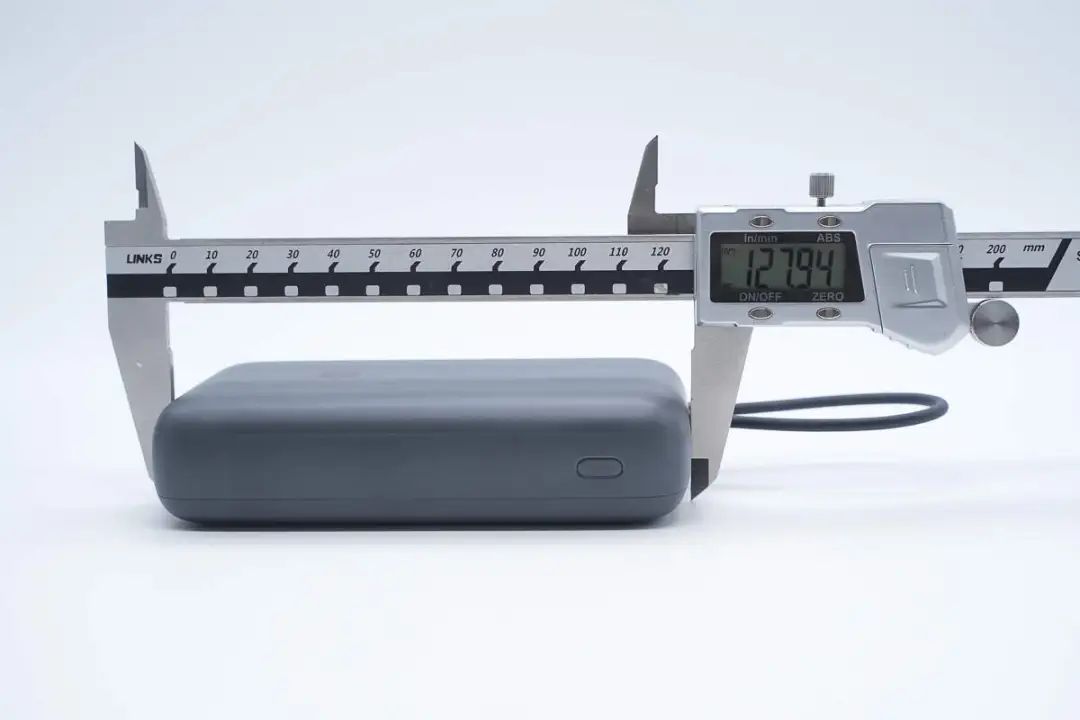

实测充电宝机身长度为127.94mm。Xy9ednc

Xy9ednc

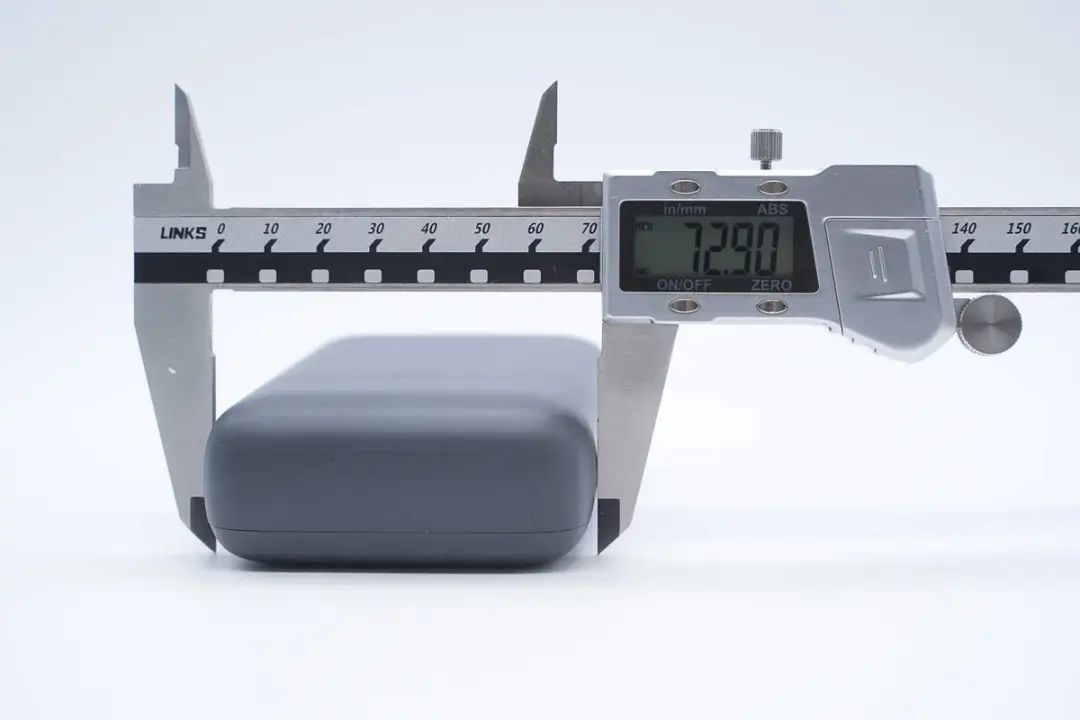

宽度为72.9mm。Xy9ednc

Xy9ednc

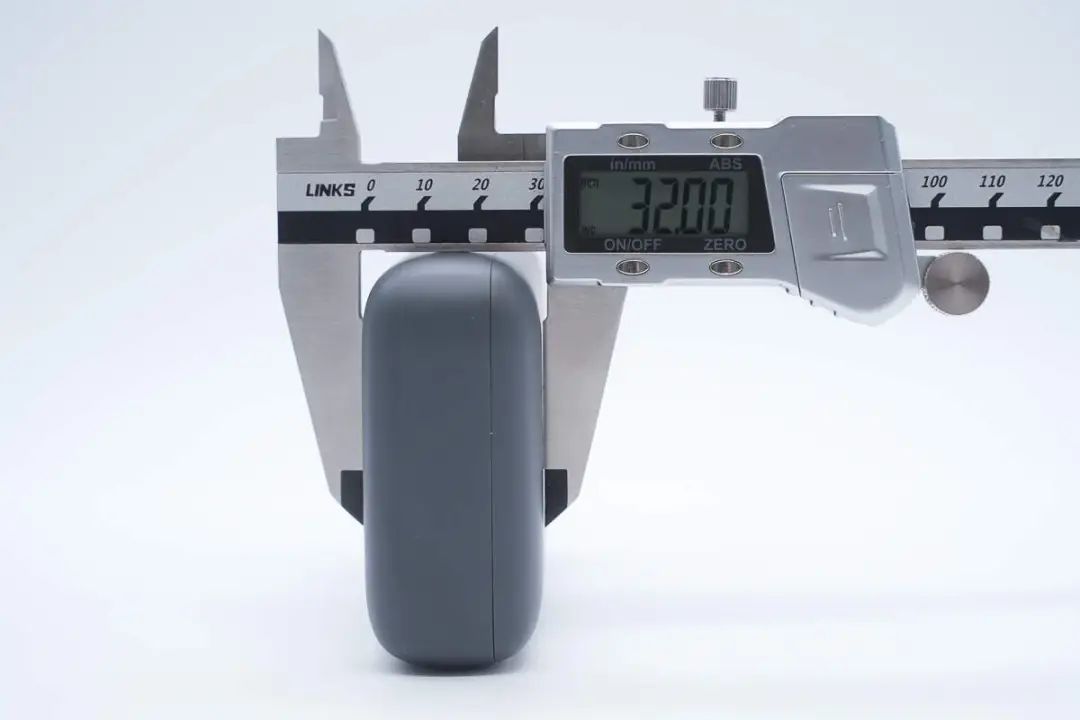

厚度为32mm。Xy9ednc

Xy9ednc

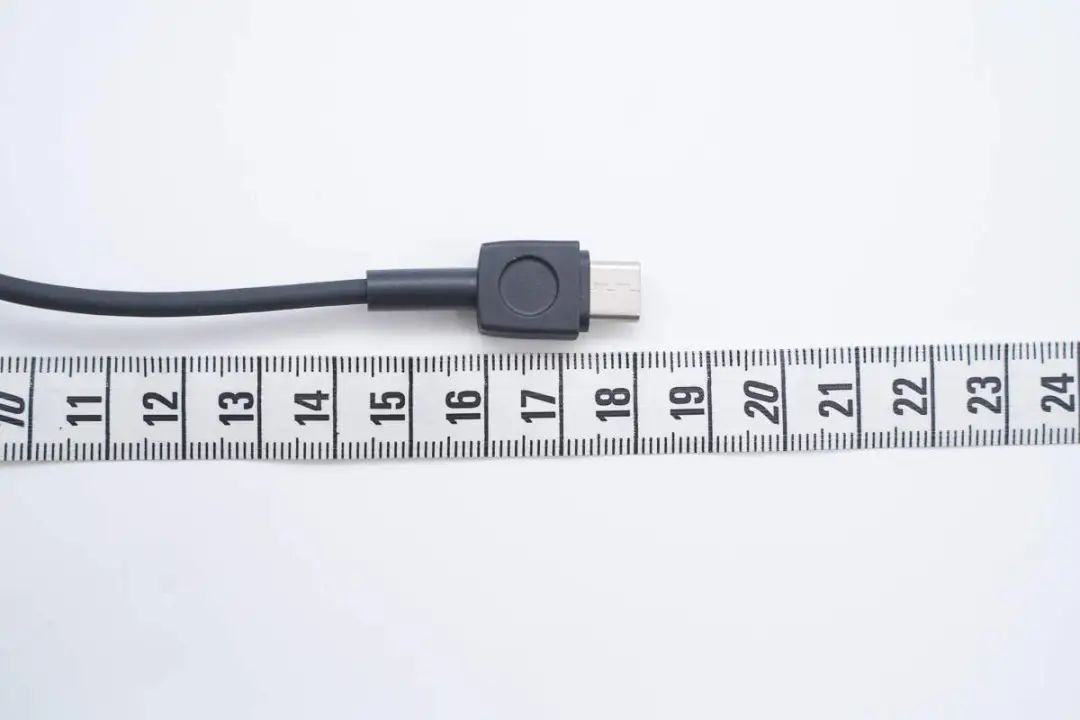

测得USB-C自带线长度约为18cm。Xy9ednc

Xy9ednc

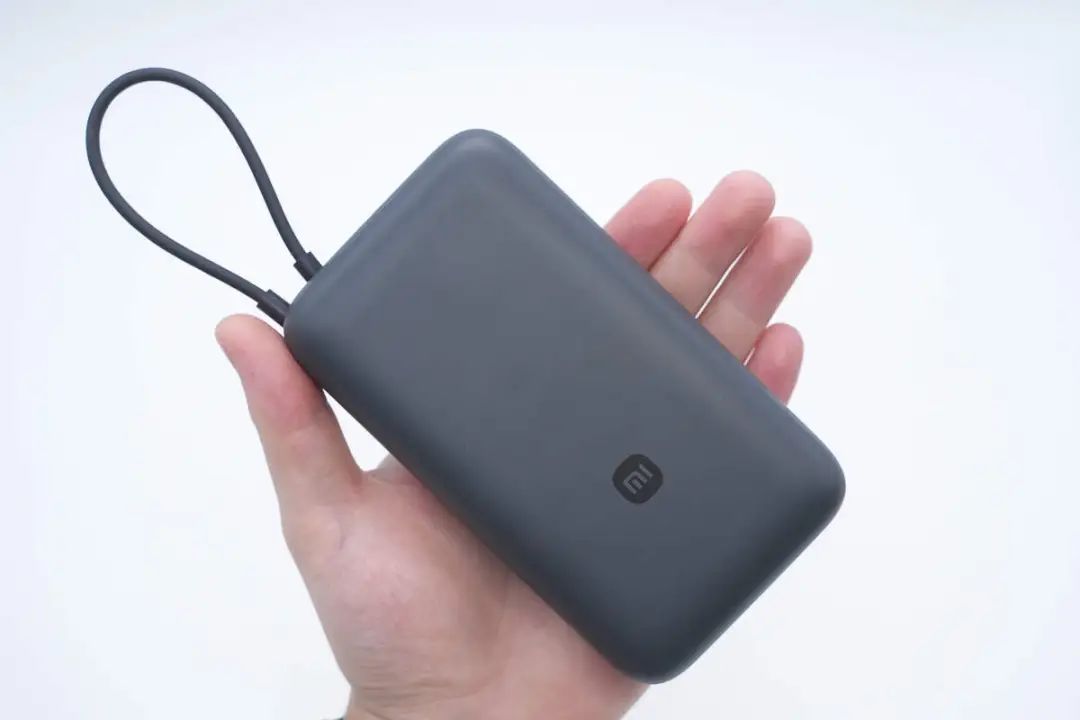

充电宝拿在手上的大小直观感受。Xy9ednc

Xy9ednc

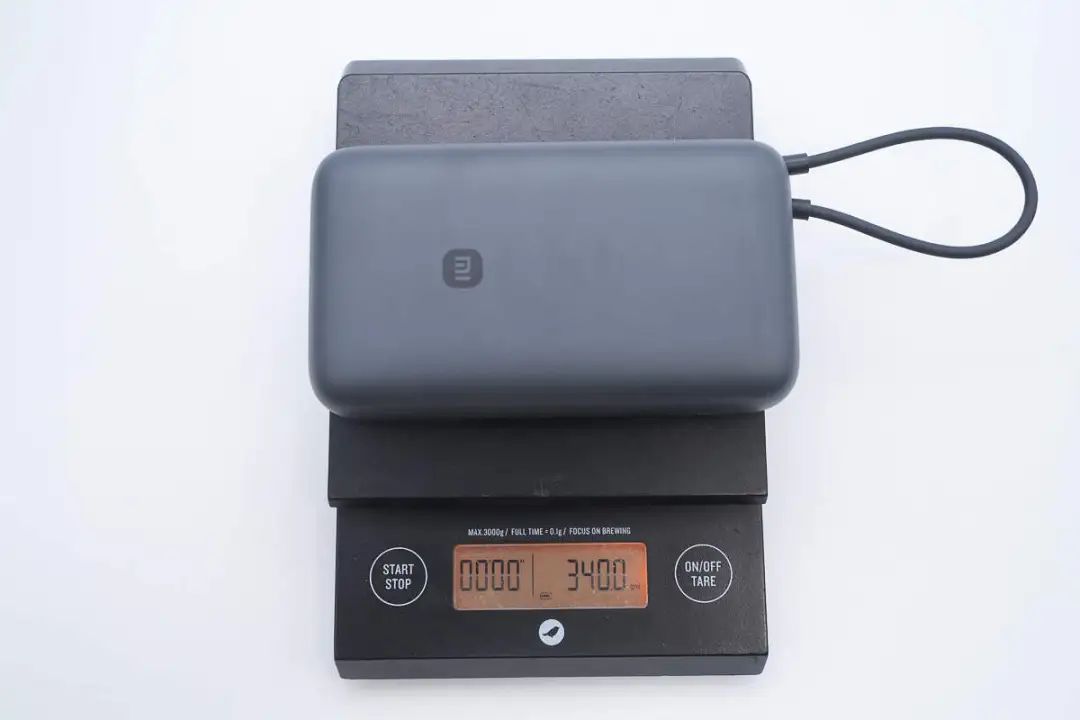

另外测得充电宝净重约为340g。Xy9ednc

Xy9ednc

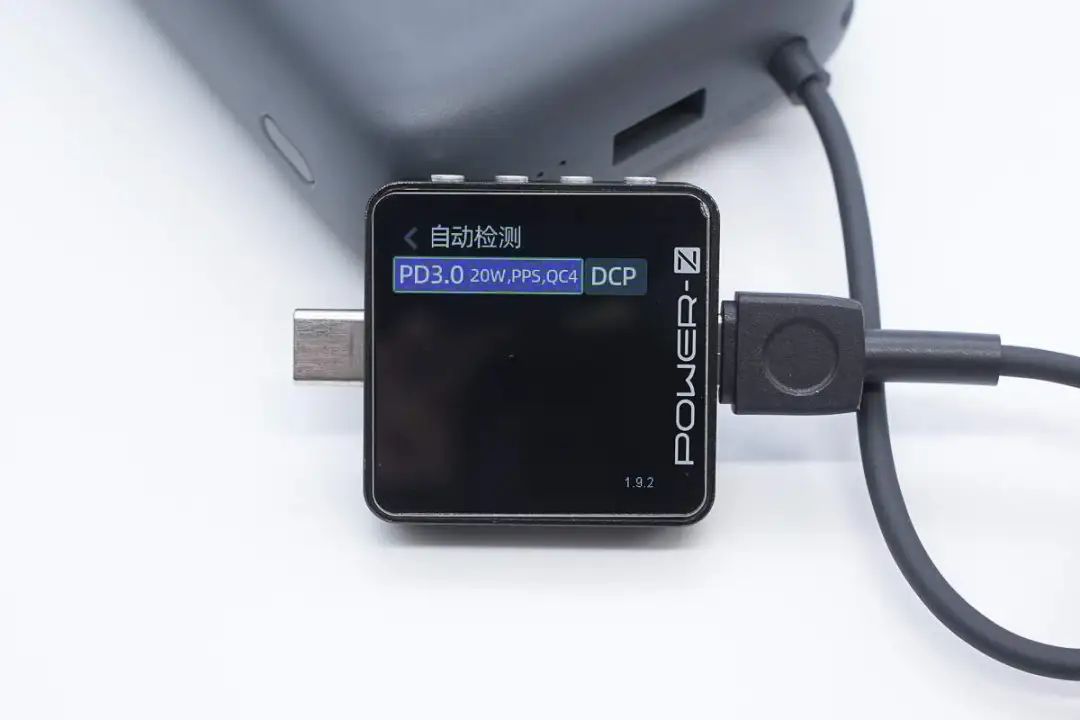

测得USB-C线输出支持PD3.0、PPS、QC4、DCP充电协议。Xy9ednc

Xy9ednc

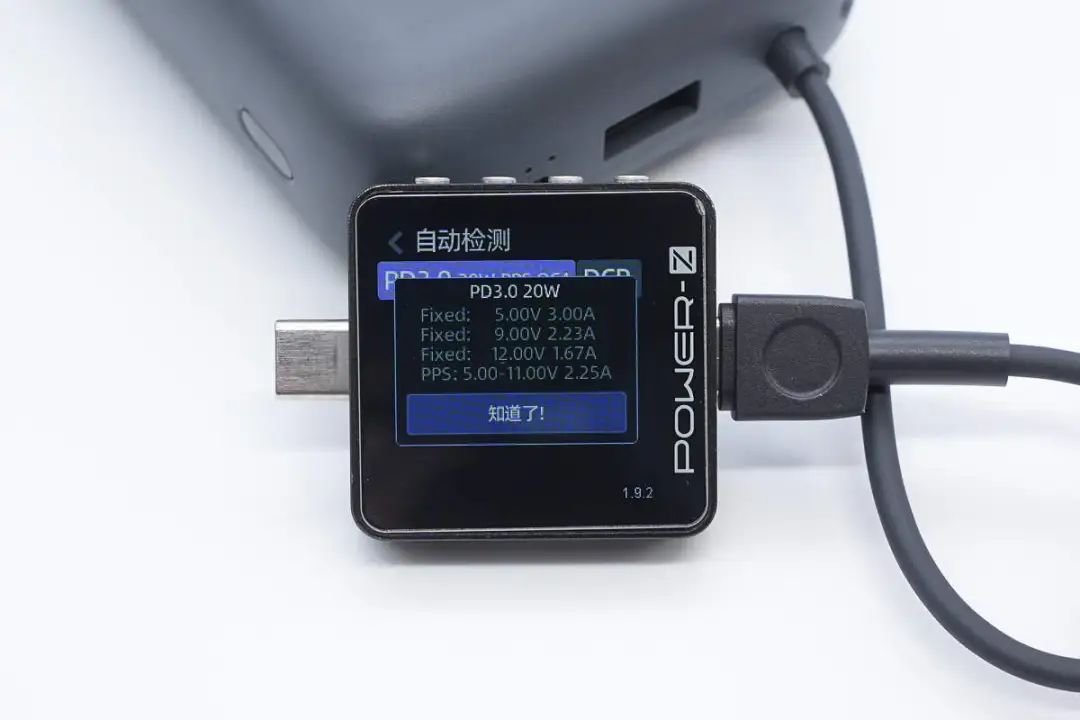

PDO报文显示还具备5V3A、9V2.23A、12V1.67A三组固定电压档位,以及5-11V2.25A一组PPS电压档位。Xy9ednc

Xy9ednc

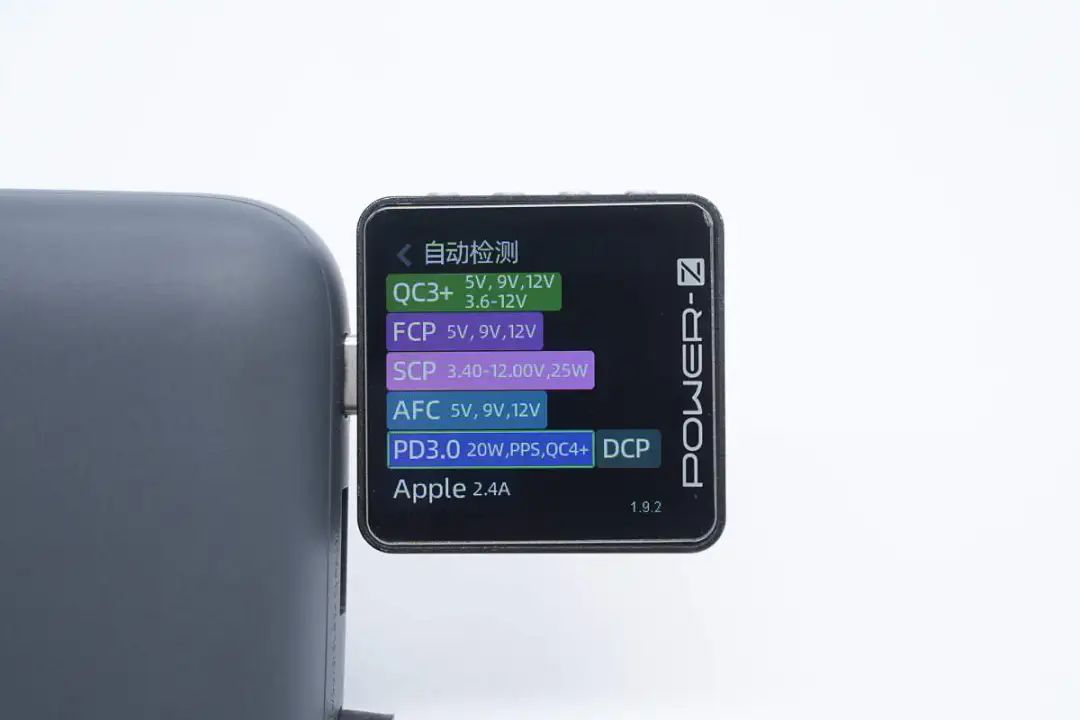

测得USB-C口支持QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。Xy9ednc

Xy9ednc

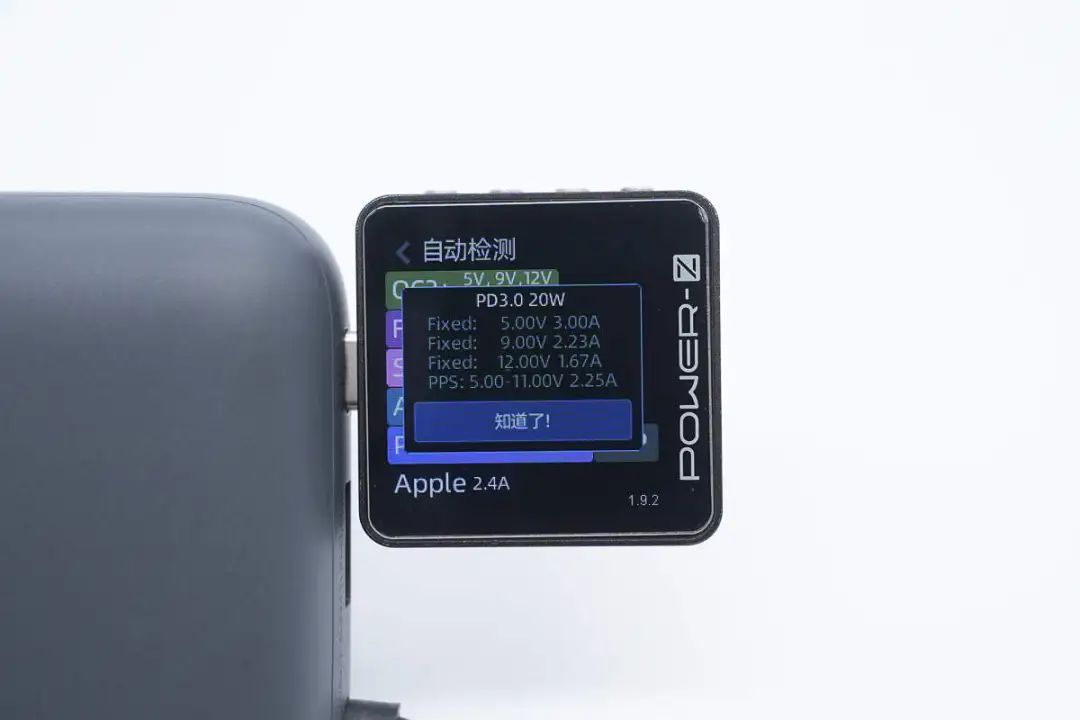

PDO报文显示USB-C接口同样具备5V3A、9V2.23A、12V1.67A三组固定电压档位,以及5-11V2.25A一组PPS电压档位。Xy9ednc

Xy9ednc

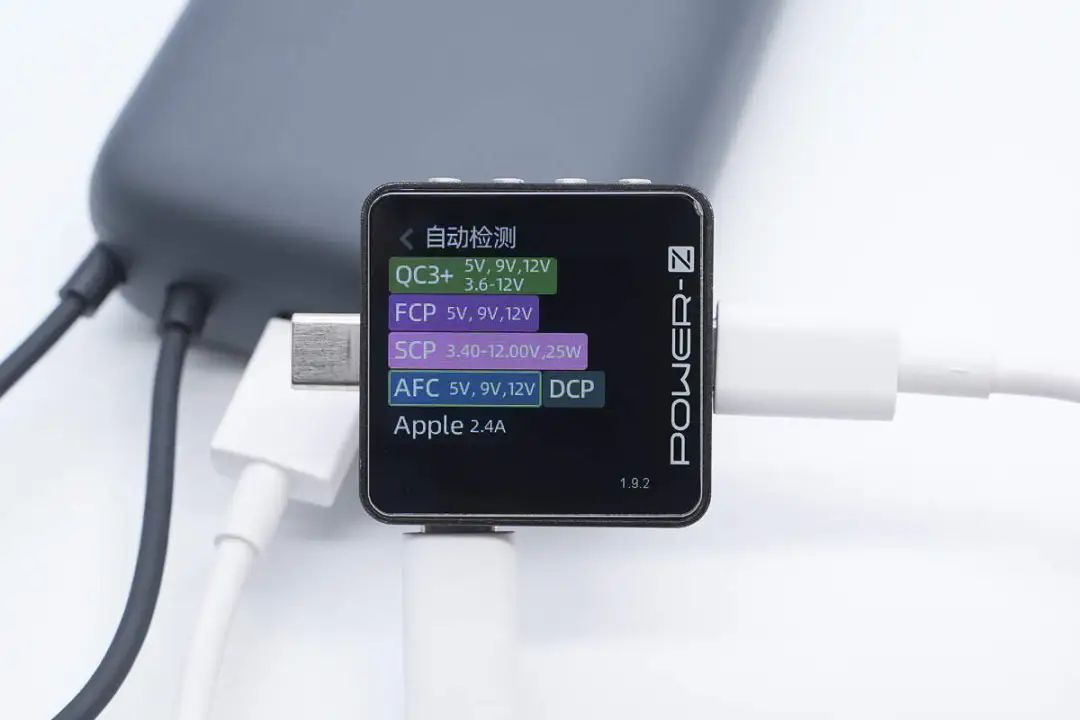

最后测得USB-A口支持QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。Xy9ednc



小米22.5W自带线充电宝拆解Xy9ednc

Xy9ednc

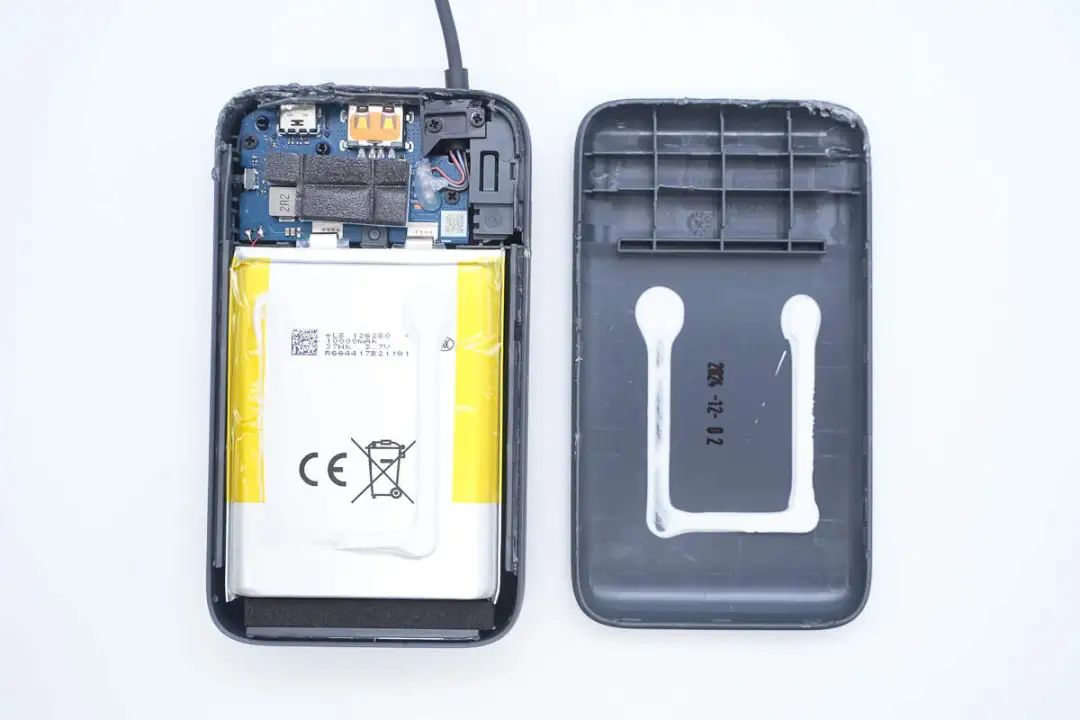

首先沿外壳接缝拆开充电宝外壳,内部电芯与外壳之间涂胶水固定,底部缝隙填充缓冲保护泡棉。Xy9ednc

Xy9ednc

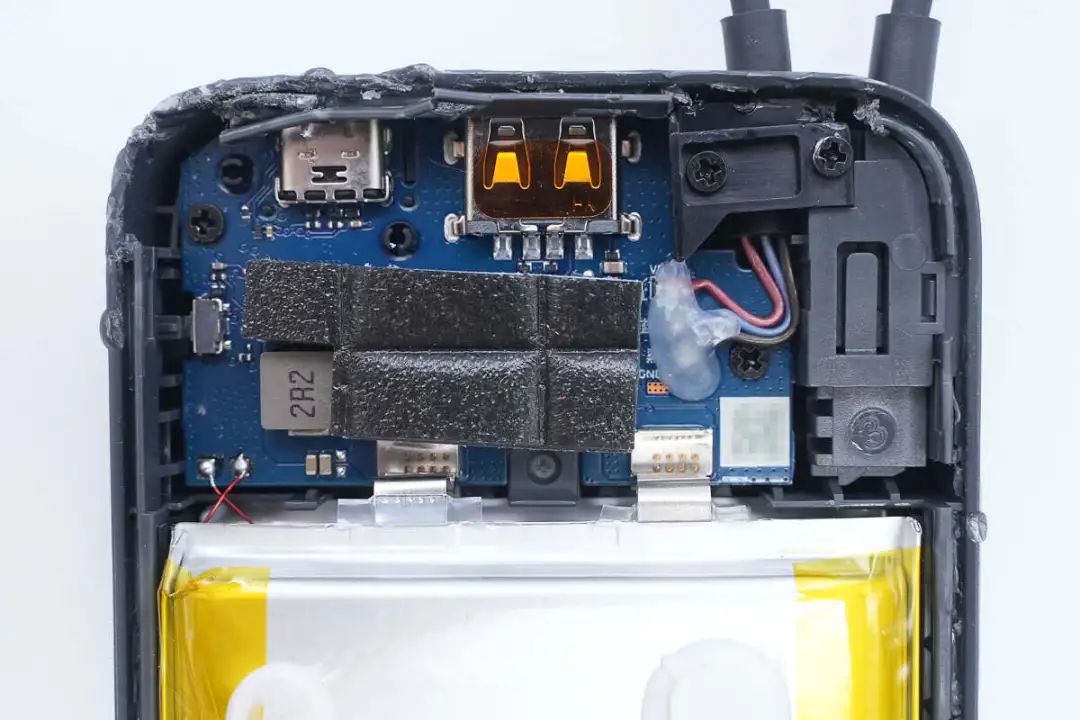

内部PCB板以及线缆采用螺丝固定,同时对电路板粘贴泡棉进行缓冲保护,USB-C自带线线芯打胶水保护。Xy9ednc

Xy9ednc

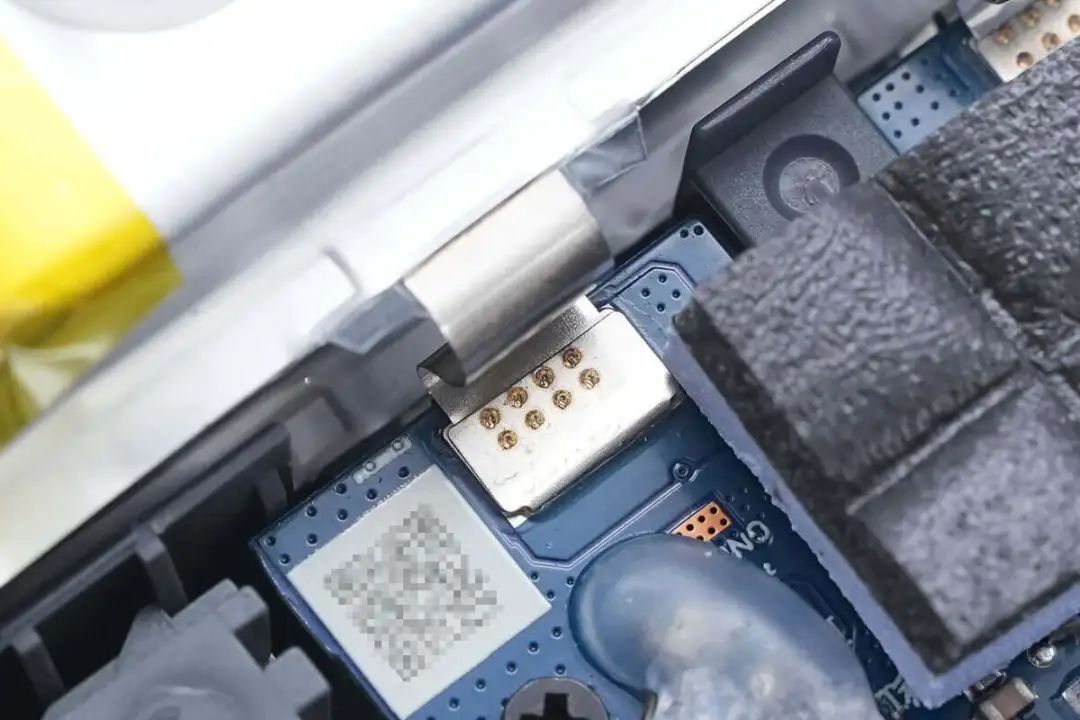

电芯与PCB板通过镍片点焊连接。Xy9ednc

Xy9ednc

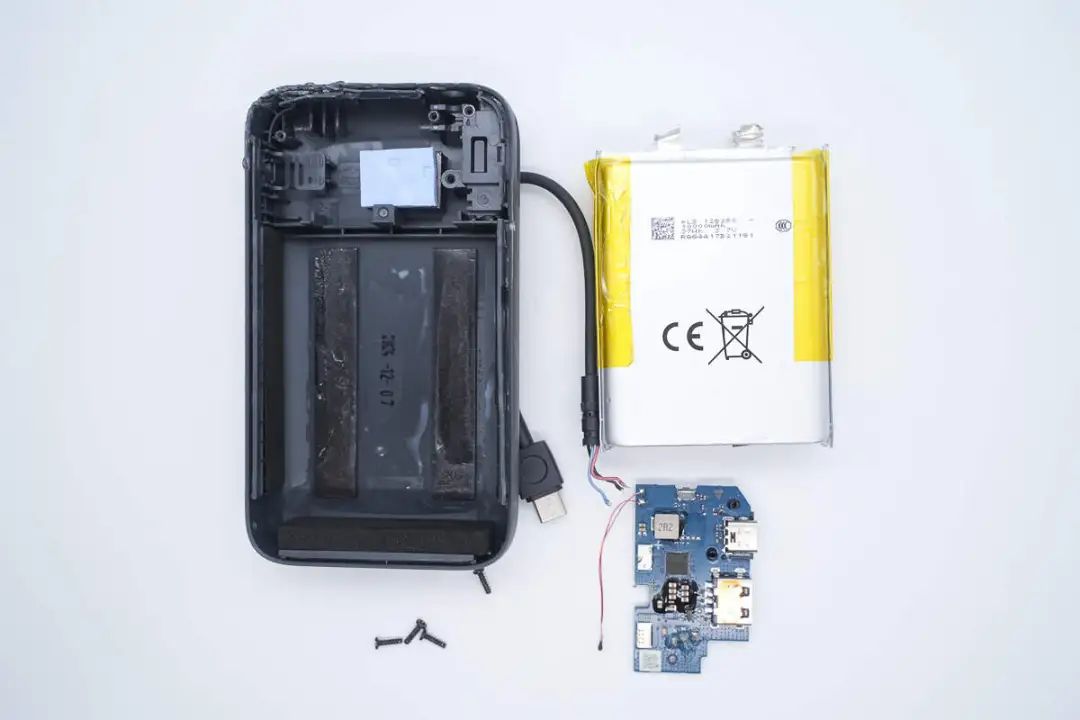

将PCB板、电芯以及壳体进行分离。Xy9ednc

Xy9ednc

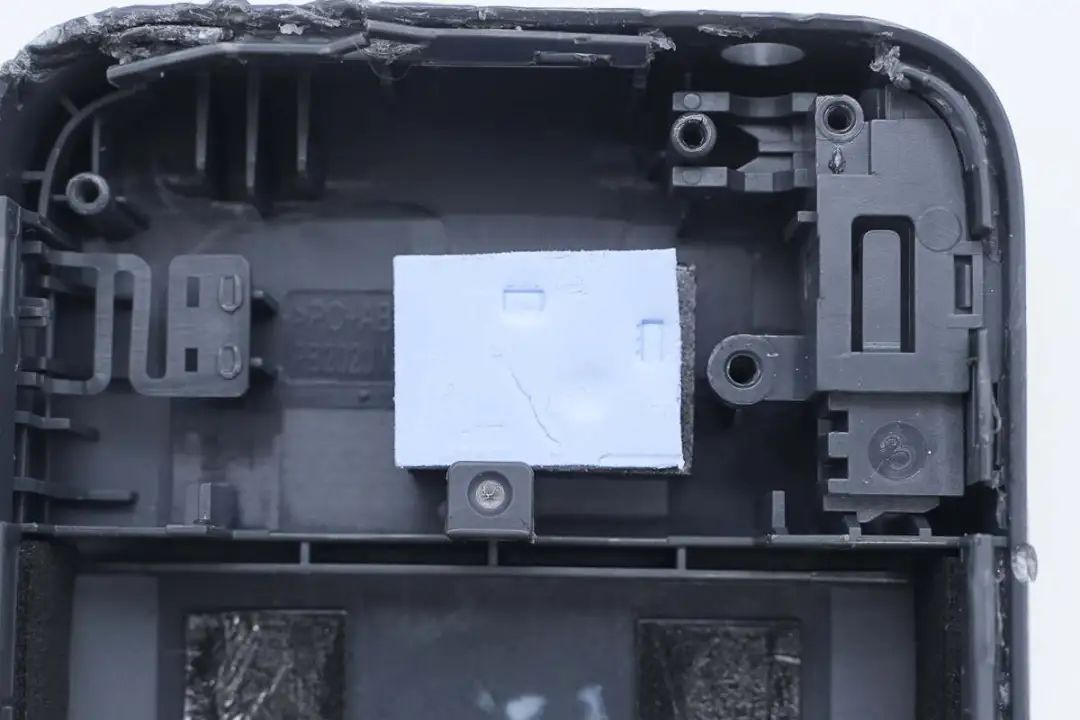

PCB板下方设有蓝色导热垫帮助移动电源主控芯片散热。Xy9ednc

Xy9ednc

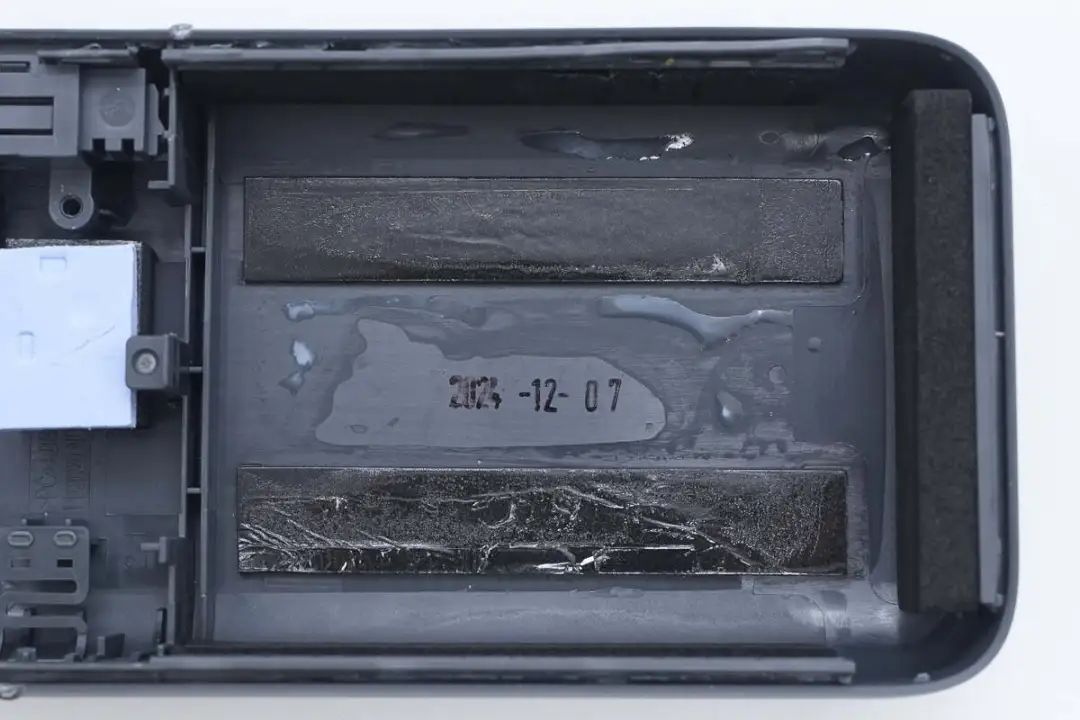

电芯下方壳体粘贴泡棉用于缓冲保护。Xy9ednc

Xy9ednc

电池组由两块电芯并联组成,两侧粘贴耐高温绝缘胶带。Xy9ednc

Xy9ednc

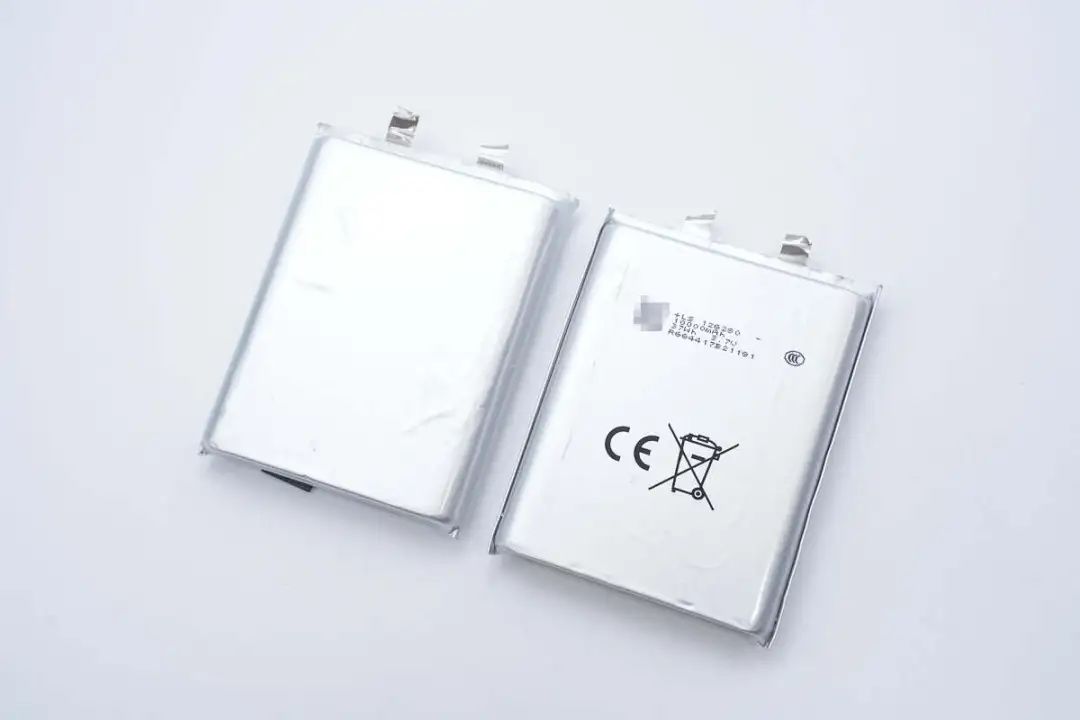

两块电芯物料相同,其中一面印有参数信息。Xy9ednc

Xy9ednc

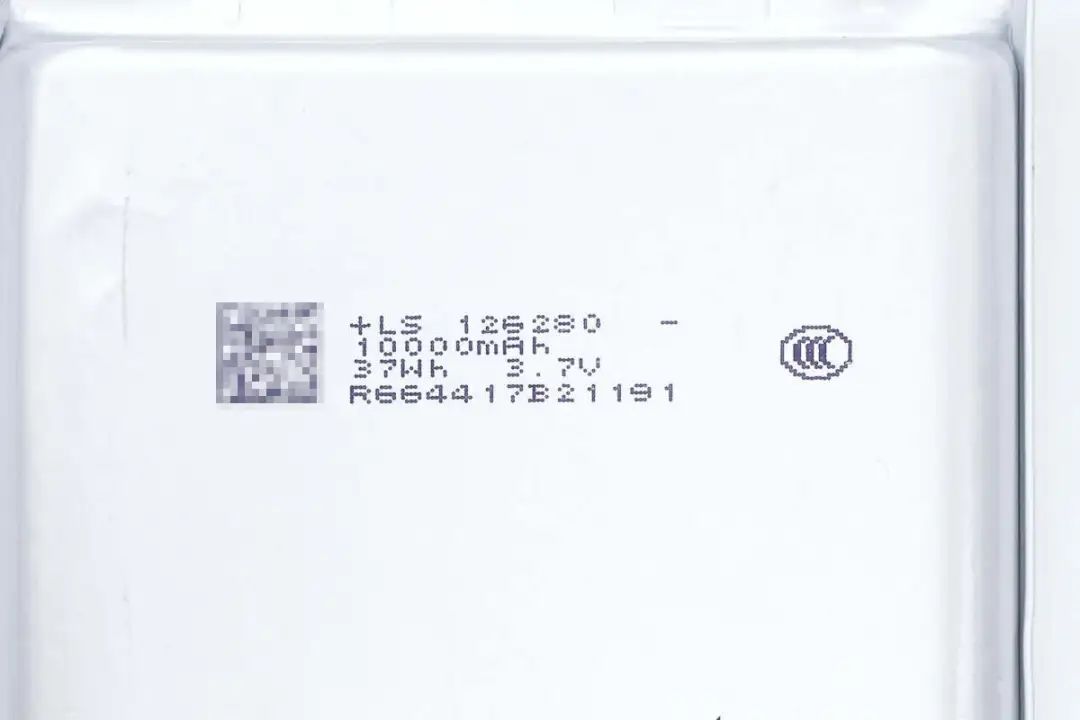

两块电芯由知名厂商LS力神提供,型号126280,额定电压3.7V,容量为10000mAh,能量37Wh,两片并联组成20000mAh容量。电芯通过了国家3C强制认证以及CE认证。Xy9ednc

Xy9ednc

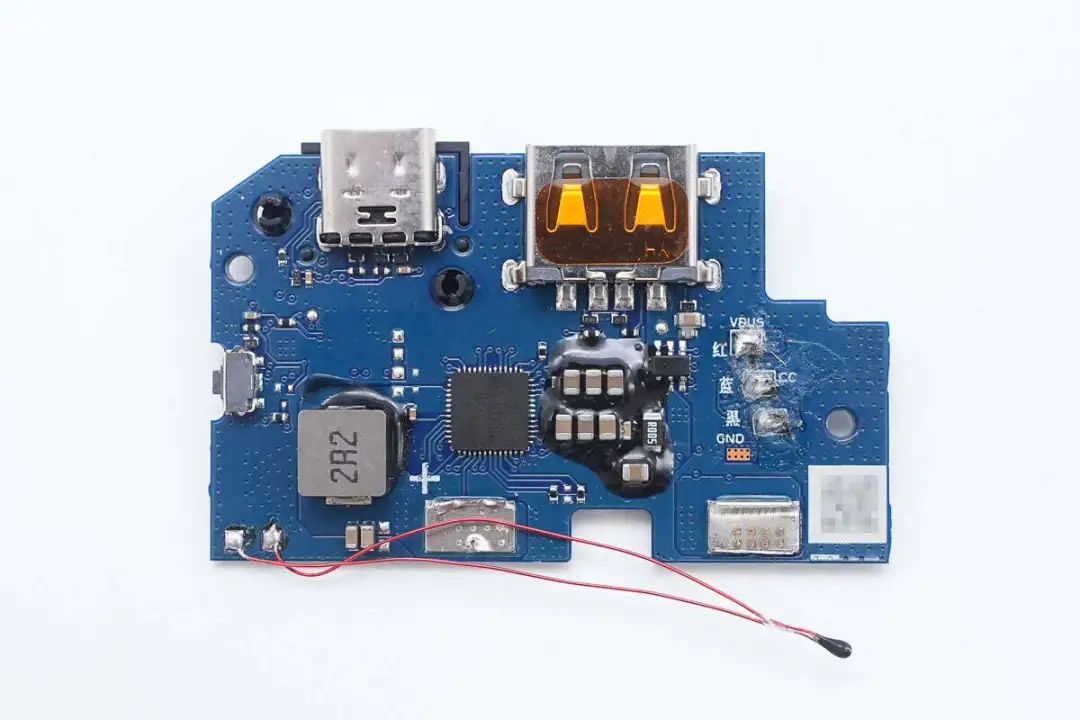

PCBA板正面设有移动电源主控芯片、合金电感以及接口VBUS开关管等器件,左侧焊接热敏电阻以及电源键。Xy9ednc

Xy9ednc

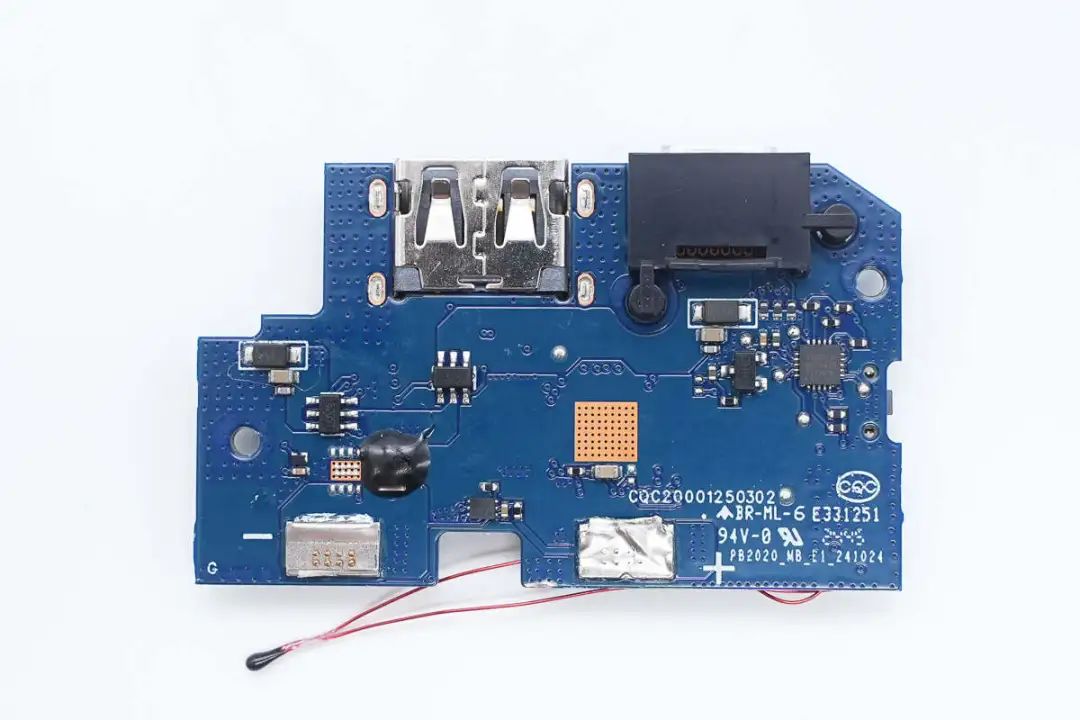

背面设有锂电保护芯片、锂电保护管、MCU以及接口VBUS开关管,对应主控芯片区域露铜以及过孔设计增强散热。Xy9ednc

Xy9ednc

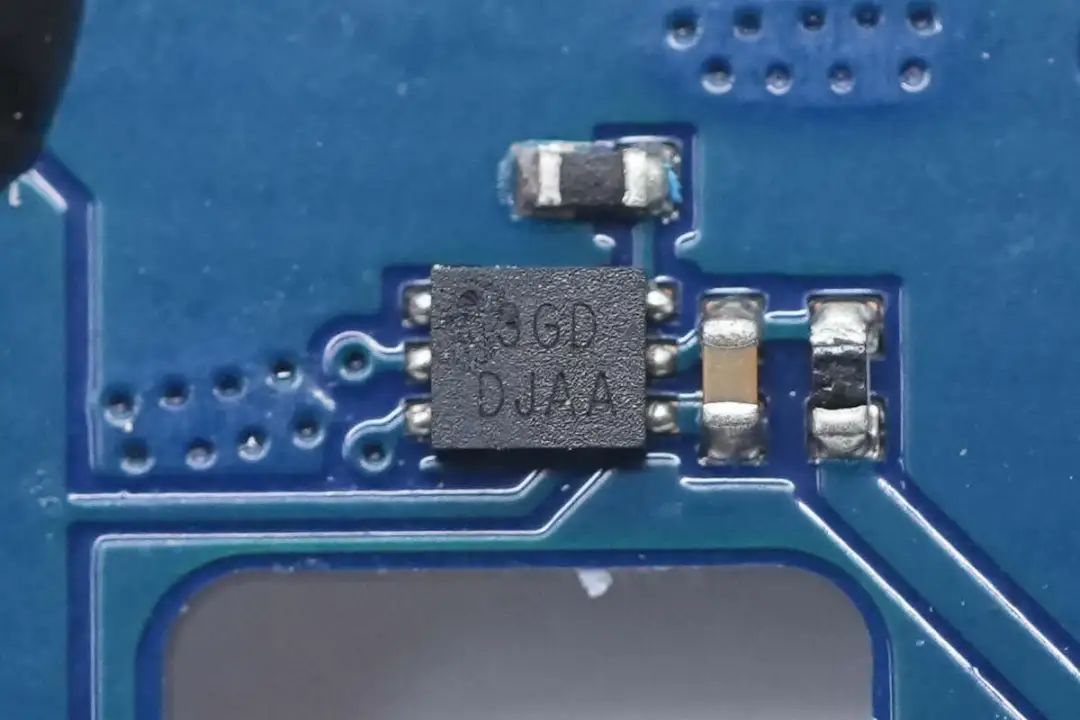

锂电保护芯片特写,丝印3GD。Xy9ednc

Xy9ednc

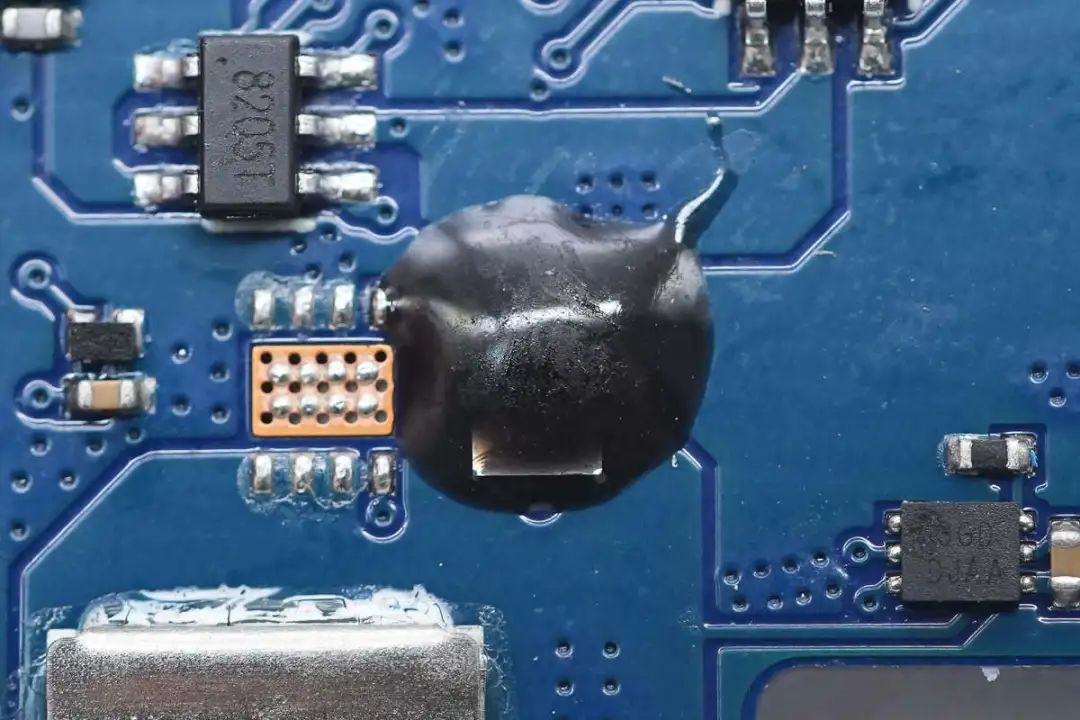

电池保护管采用硬质胶水覆盖。Xy9ednc

Xy9ednc

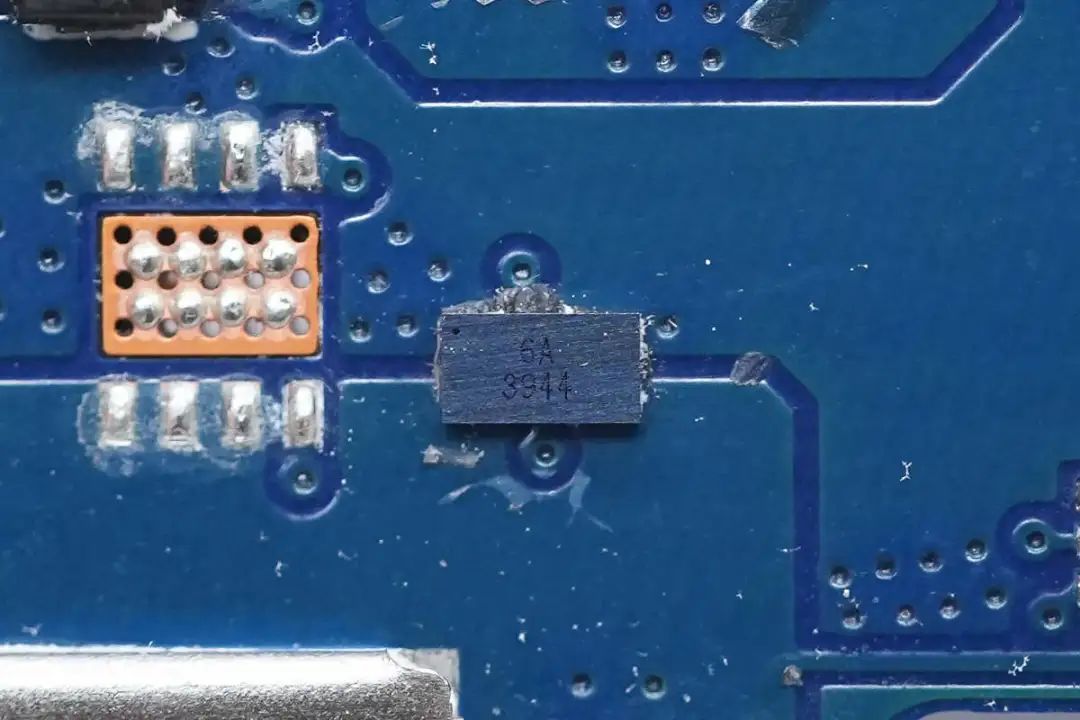

锂电保护管特写,丝印3944。Xy9ednc

Xy9ednc

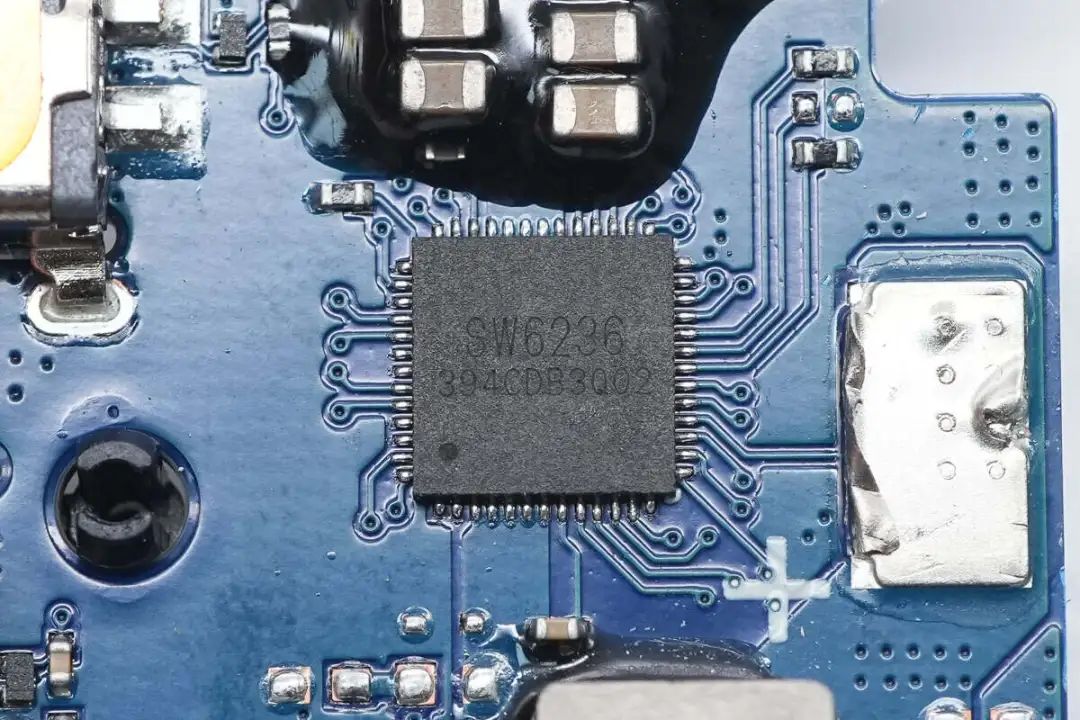

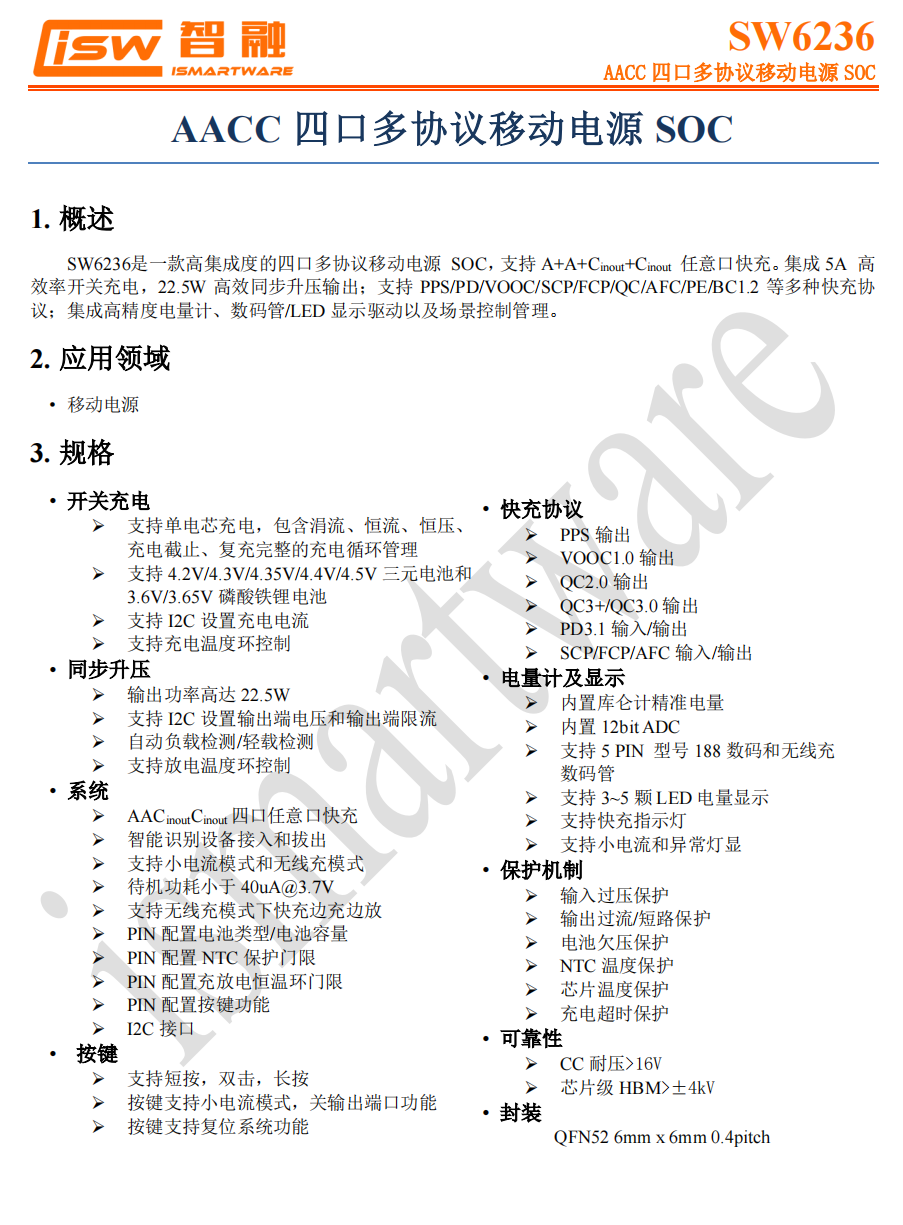

移动电源主控芯片来自智融科技,型号SW6236,这是一款A+A+C+C四口多协议移动电源SOC,内部集成5A高效率开关充电,内置22.5W高效同步升压输出,效率高达95.73%,此外待机功耗非常低,小于40μA@3.7V。支持四口任意口快充,两个C口支持双向输入输出。同时支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议,适配市面大多数设备快充需求。Xy9ednc

智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池具有I²C接口可设置充电电流、输出端电压和输出端限流。还支持智能插入识别,支持小电流模式和无线充模式,并且无线充模式下还支持快充边充边放。Xy9ednc

Xy9ednc

SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换,支持3-5颗LED电量显示,支持188带快充指示数码管及无线充图标数码管,使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能,可靠性有保证。Xy9ednc

Xy9ednc

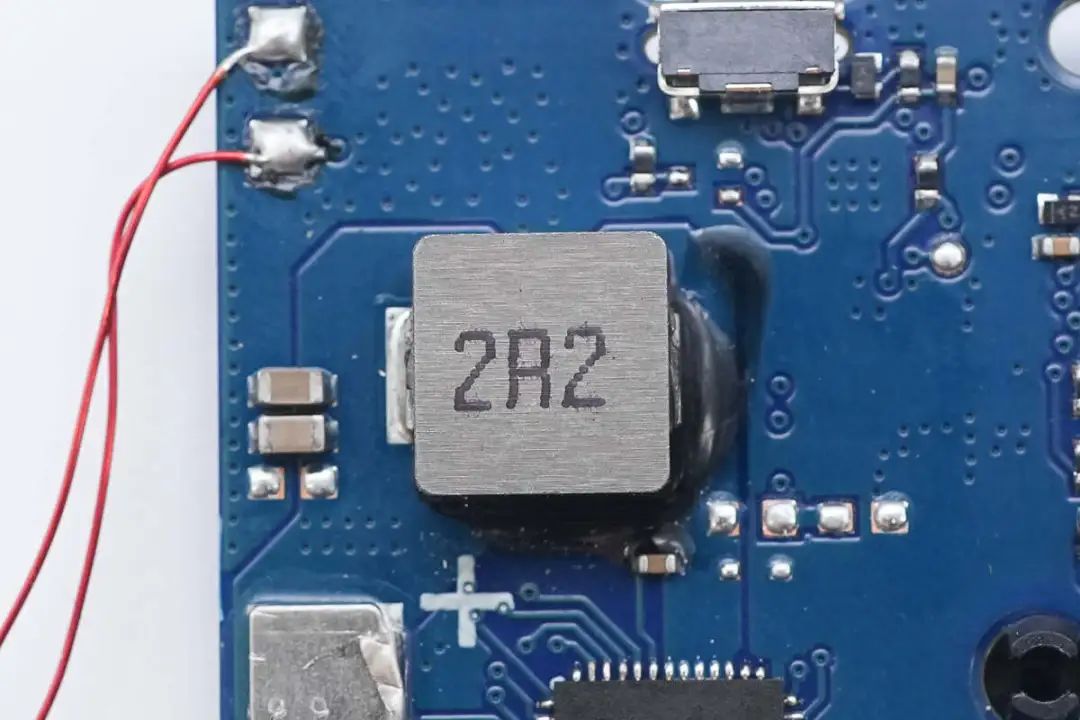

2.2μH合金电感特写,打胶加固。Xy9ednc

Xy9ednc

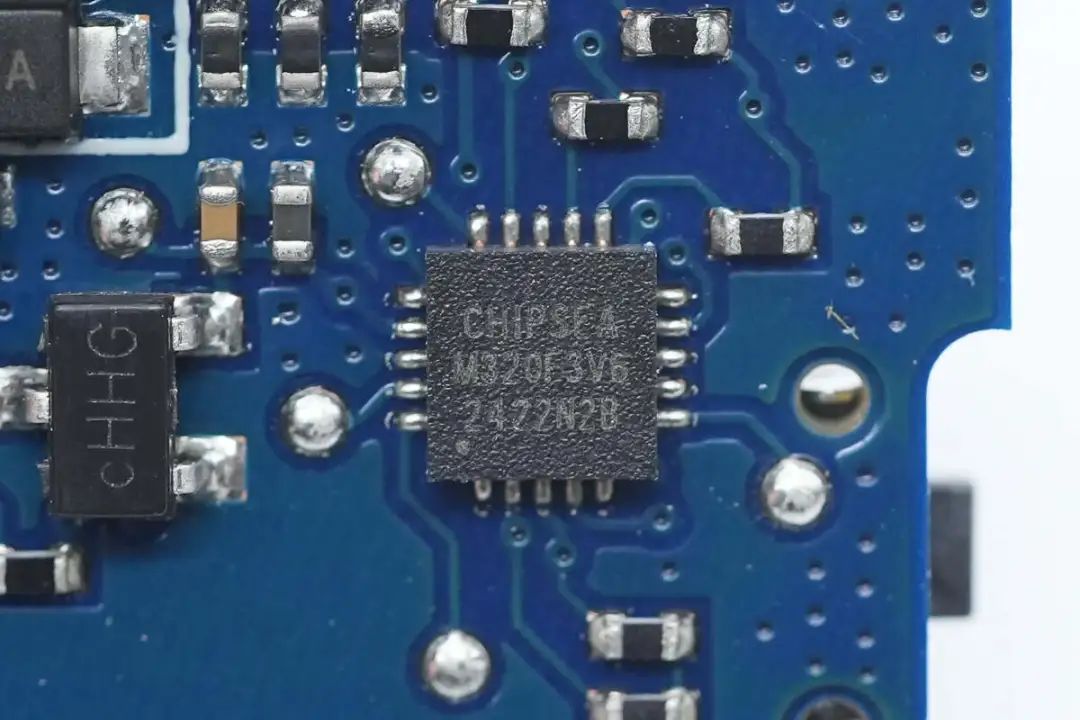

MCU来自CHIPSEA芯海科技,丝印M320F3V6,实际型号为CS8M320,内置8K×16位Flash与488字节SRAM,覆盖16至20引脚多款产品。该芯片提供标准通信接口(包括I2C和UART),配备12位ADC、CVC及定时器功能。采用QFN20封装。Xy9ednc

Xy9ednc

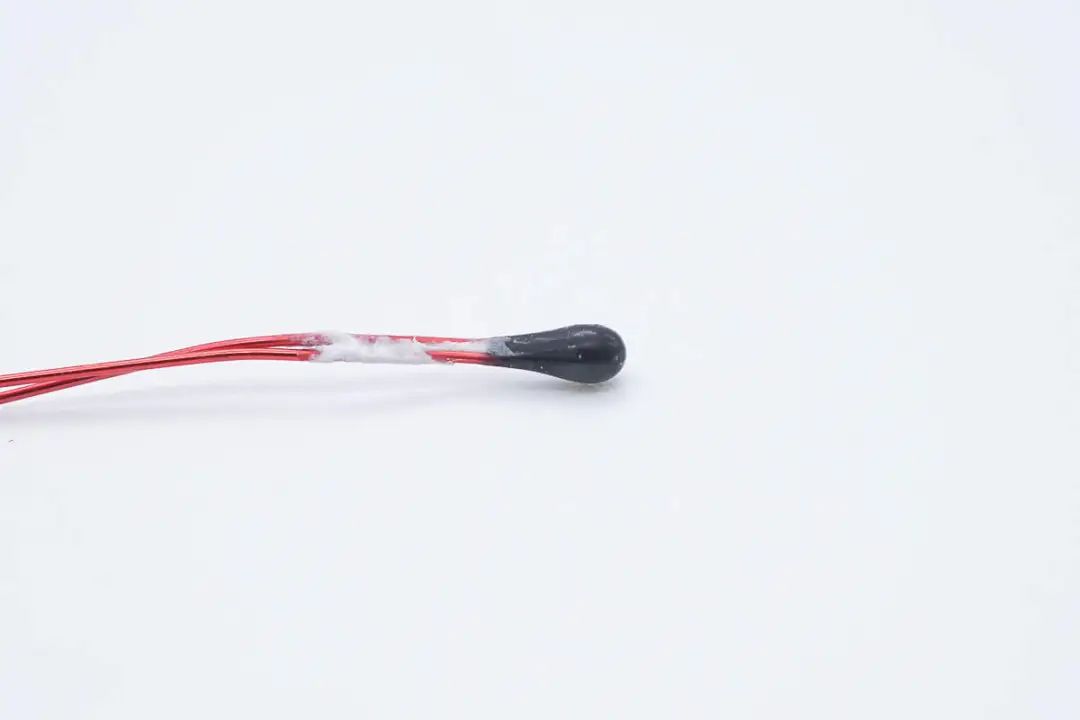

热敏电阻特写,用于电芯温度监控。Xy9ednc

Xy9ednc

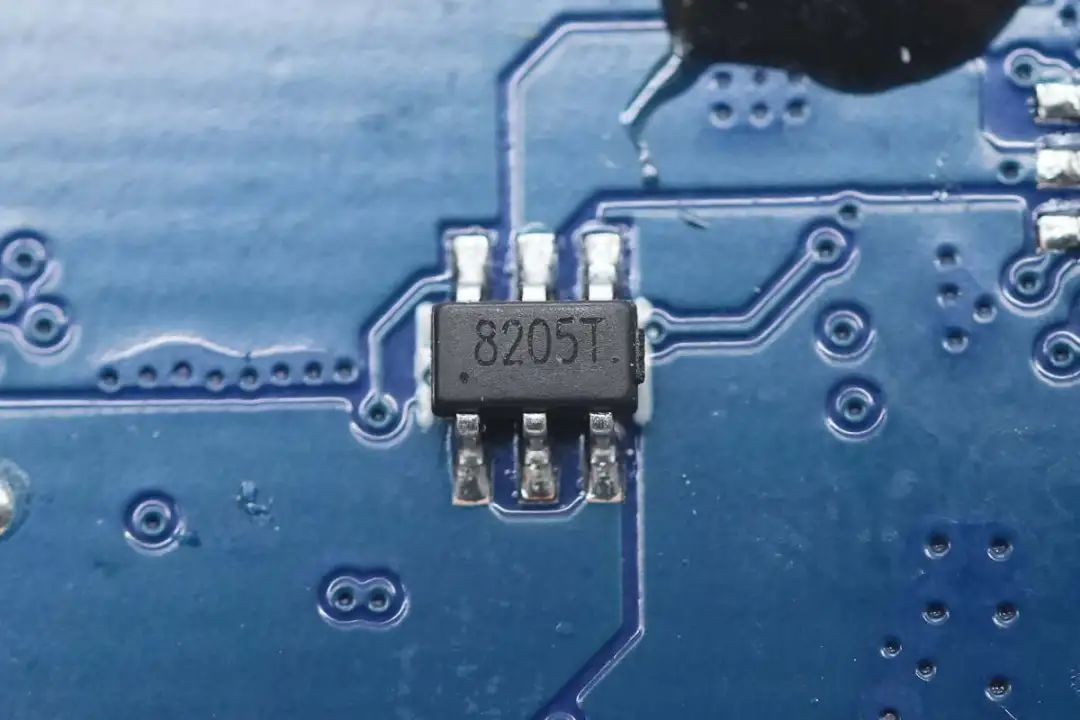

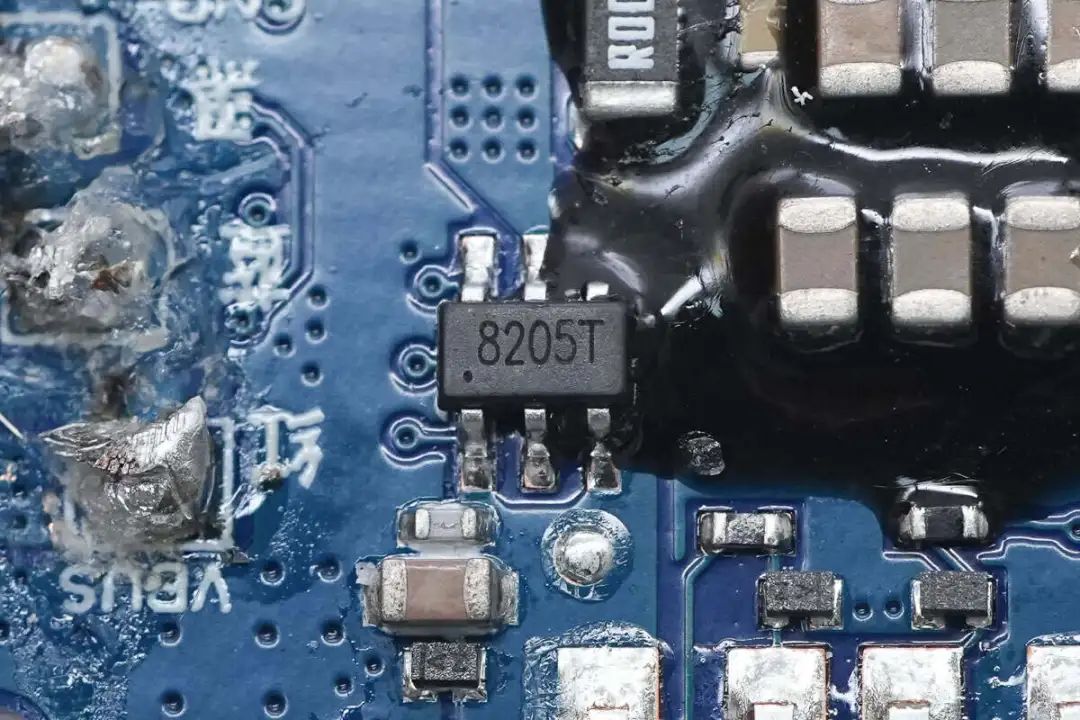

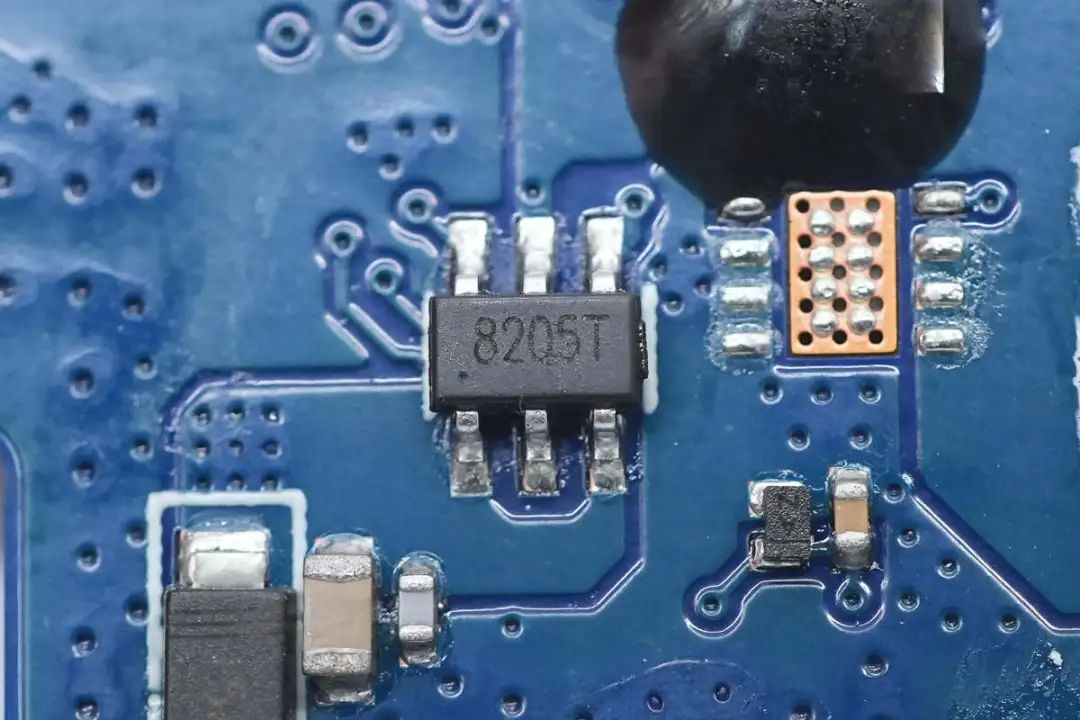

三个接口VBUS开关管均是采用丝印8205T的MOS管,采用SOT23-6封装。Xy9ednc

Xy9ednc

第二颗特写。Xy9ednc

Xy9ednc

第三颗特写。Xy9ednc

Xy9ednc

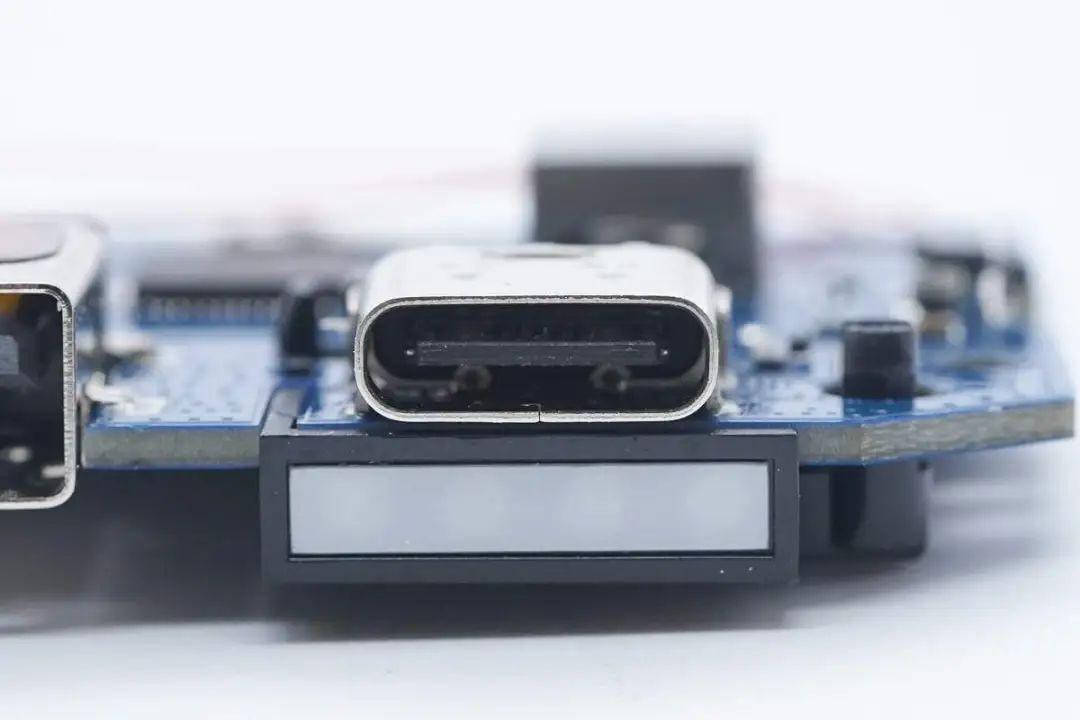

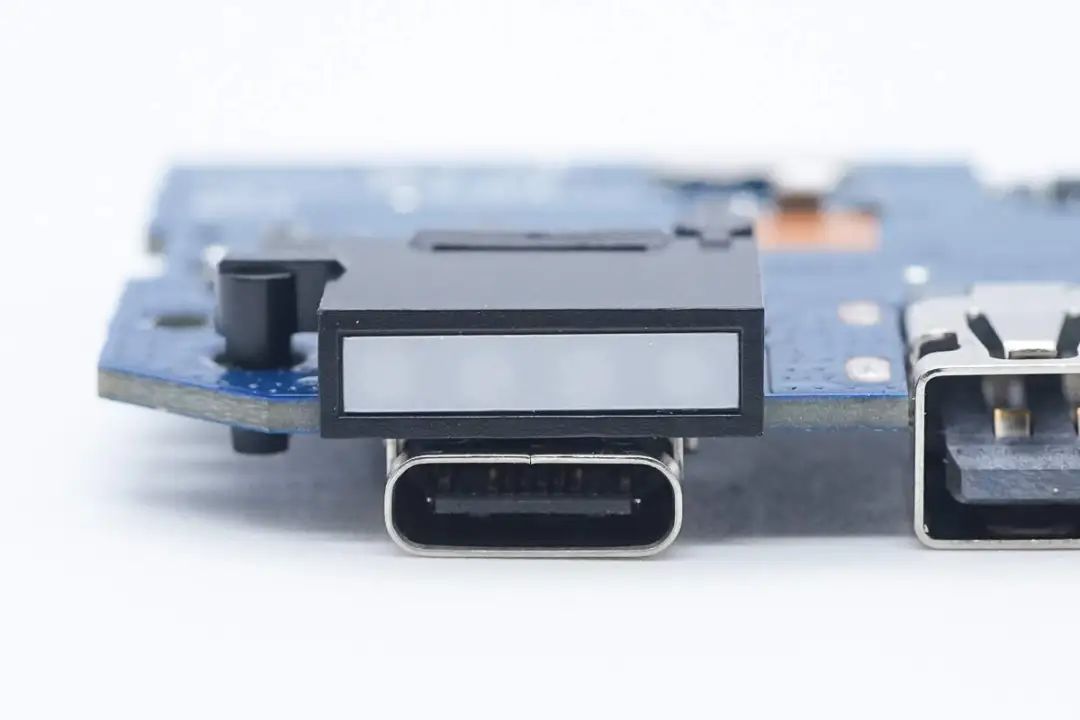

USB-C接口特写,过孔焊接。Xy9ednc

Xy9ednc

板子另一面对应位置设计有LED指示灯遮光格栅。Xy9ednc

Xy9ednc

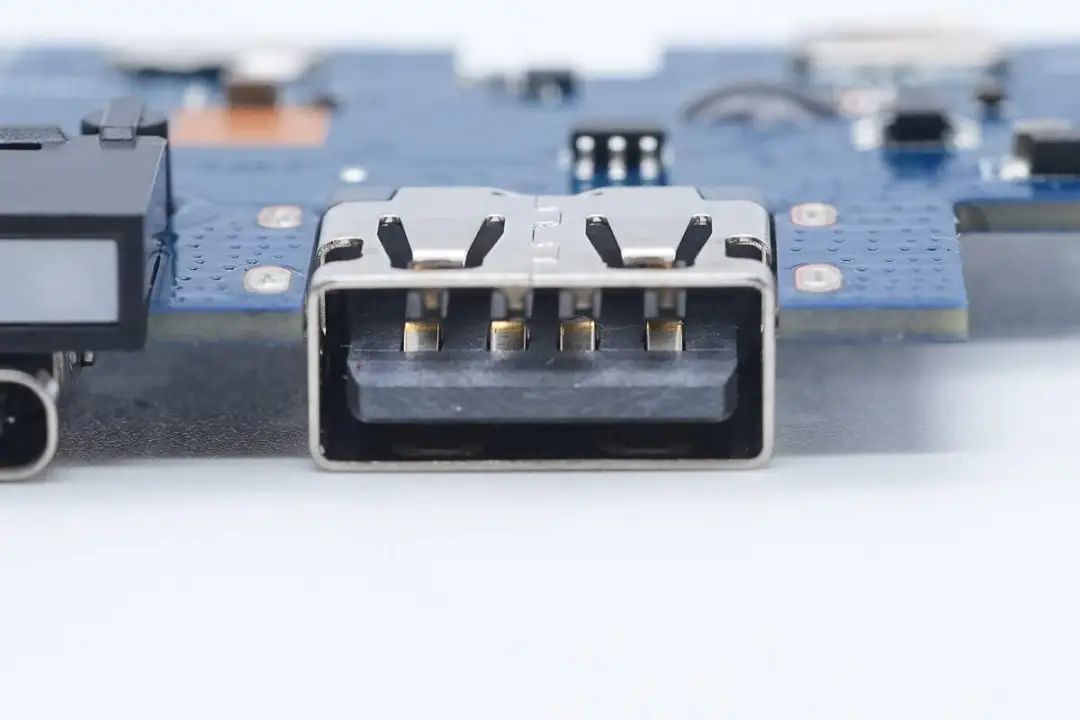

USB-A接口母座沉板过孔焊接。Xy9ednc

Xy9ednc

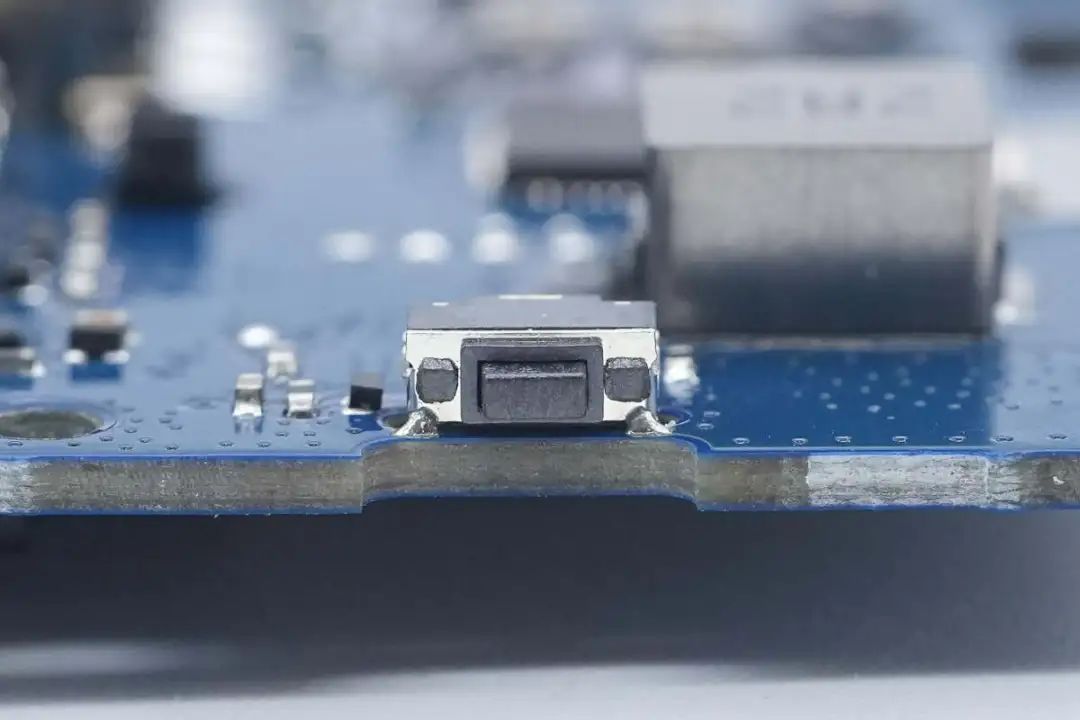

电源键贴片焊接。Xy9ednc

Xy9ednc

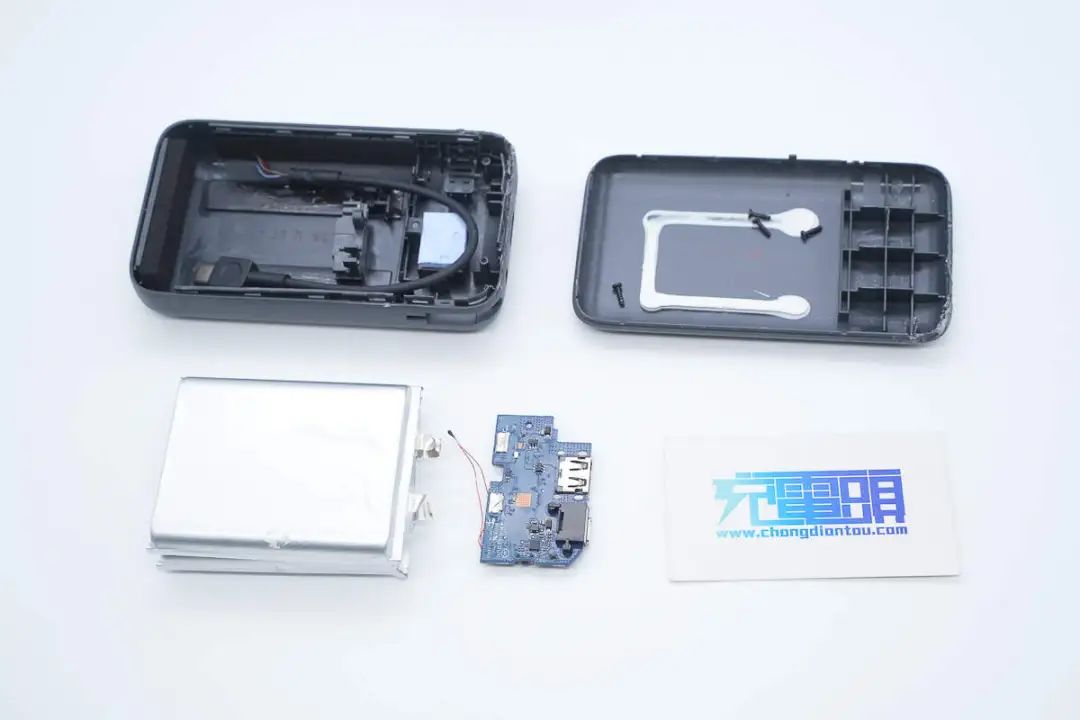

全部拆解一览,来张全家福。Xy9ednc



充电头网拆解总结Xy9ednc

Xy9ednc

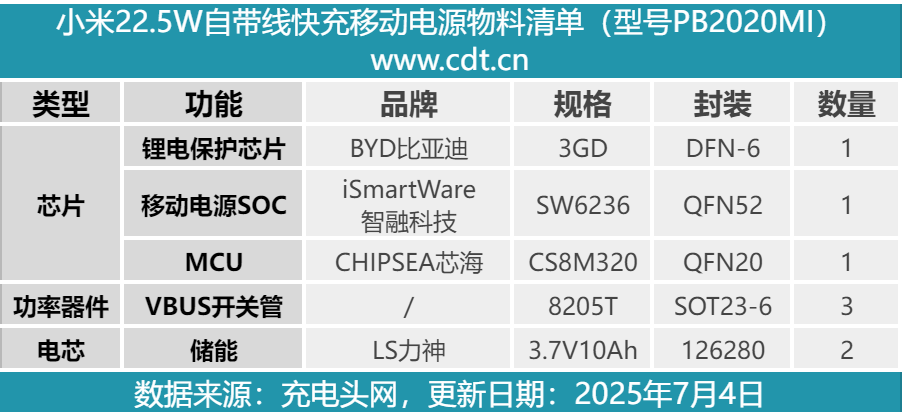

最后附上小米22.5W自带线快充移动电源核心器件清单,方便大家查阅。Xy9ednc

小米自带线充电宝目前已经形成一个系列产品,本期拆解的22.5W款延续了系列简约圆润设计风格,自带18cm长USB-C线恰到好处,既能方便用户旅途使用,同时还能当提绳使用。此外产品具备20000mAh大容量,轻松满足多设备续航需求,同时能量符合携带上飞机要求。最高22.5W快充,让手机的设备充电无忧。Xy9ednc

充电头网拆解了解到,目前大众十分关注的内部电芯由力神提供,产品完全符合GB 31241-2022和GB 4943.1-2022执行标准,并且也通过了国家3C强制认证。此外还配置比亚迪锂电保护方案进行保护,热敏电阻进行温度监控。Xy9ednc

移动电源SOC方案采用智融科技SW6236,高集成度使得仅需要一颗即可实现产品1A1C接口以及USB-C自带线的全部功能设计,并保证成品良好的兼容性。此外还具备单电芯充电、智能设备接入、无线充电、低待机功耗等特性,通过I²C接口实现灵活配置。支持多种快充协议、电量显示方式,具有全面的保护机制和卓越可靠性,为用户设计功能丰富的产品提供有力支持。Xy9ednc
