闪极推出了一款100W迷你充电器，这款充电器支持笔记本电脑，平板电脑，安卓手机和苹果手机快充。充电器内置氮化镓器器件，内部采用堆叠工艺，体积相比传统充电器缩小50%。这款充电器分为标准版和米家蓝牙版两款，本次拆解的是标准版，为自适应充电系统，配备可折叠插脚。
充电头网拿到的是标准版充电器，为单USB-C口设计，输入电压为180-240V，不支持全球宽电压。充电器支持100W输出功率，并支持3.3-21V 5A PPS快充，对于安卓手机大功率快充也有很好的兼容性。下面就带来这款充电器的拆解，一探内部的具体用料。
闪极迷你100W充电器外观
包装盒正面印有产品名称、外观以及卖点。
包装盒侧面印有GaN高效核心，智能控温技术和精致内部堆叠字样。
充电器包装盒为天地盖设计，背面印有产品规格参数和认证信息。
包装内包含充电器和说明书。
充电器采用热门的长条方柱造型设计，PC材质白色外壳，侧面印有机身尺寸和输出功率。
腰身一面印有S100C型号，向下箭头指示折叠插脚。
侧面印有WHITE白色标识。
侧面印有SHARGE闪极品牌标识。
输出侧接口一览，标注AUTO和红色箭头。充电器为单USB-C输出口。
输入端外壳上印有充电器参数
充电器名称：SHARGE S100C 闪极 充电器 100W
型号：S100C
输入：180-240V ~50/60HZ 1.3A Max
输出：5V/9V/12V/15V3A，20V5A（100W Max）
制造商：闪极科技（深圳）有限公司
充电器已经通过了CCC认证。
充电器折叠插脚处为斜条纹设计。
充电器配备可折叠国标插脚，便于携带。
使用游标卡尺测得充电器机身长度为74.95mm。
机身宽度为34mm。
机身高度为36.08mm。
与苹果96W充电器对比，体积大约为一半左右。
拿在手上的直观感觉，显得非常小巧。
测得充电器净重约为153.2g。
使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、PPS快充协议等。
并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压，以及3.3-21V5A一组PPS电压档位。
闪极迷你100W充电器拆解
看完了闪极这款100W迷你充电器的开箱和测试，下面就进行拆解，一起看看内部的具体用料。
首先沿壳体接缝拆开充电器外壳，内部为整体灌封工艺。
使用切割机切开外壳，取出内部PCBA模块。
PCBA模块采用灰色灌封胶填充导热，将内部热量快速传导降温。
PCBA模块整体使用灌封胶填充，提升热容量和散热性能。同时填充器件的空隙，避免因跌落造成损坏。
使用游标卡尺测得PCBA模块长度约为70.98mm。
PCBA模块宽度约为29.63mm。
PCBA模块高度约为31.68mm。
清理掉PCBA模块上的灌胶，充电器内部采用三块PCB焊接组成，元器件立体布局，充分利用空间减小体积。交流输入通过插脚弹片连接到PCBA模块供电。
输出侧焊接一块小板，焊接USB-C母座和协议芯片，契合外壳设计，充分利用空间。
PCBA模块正面一览，右下角为折叠插脚位置，右上角为NTC热敏电阻，在热敏电阻左侧的小板上焊接共模电感和安规X2电容。小板下方焊接高压滤波电容，在小板左侧是变压器，左侧焊接输出滤波电容和输出小板。

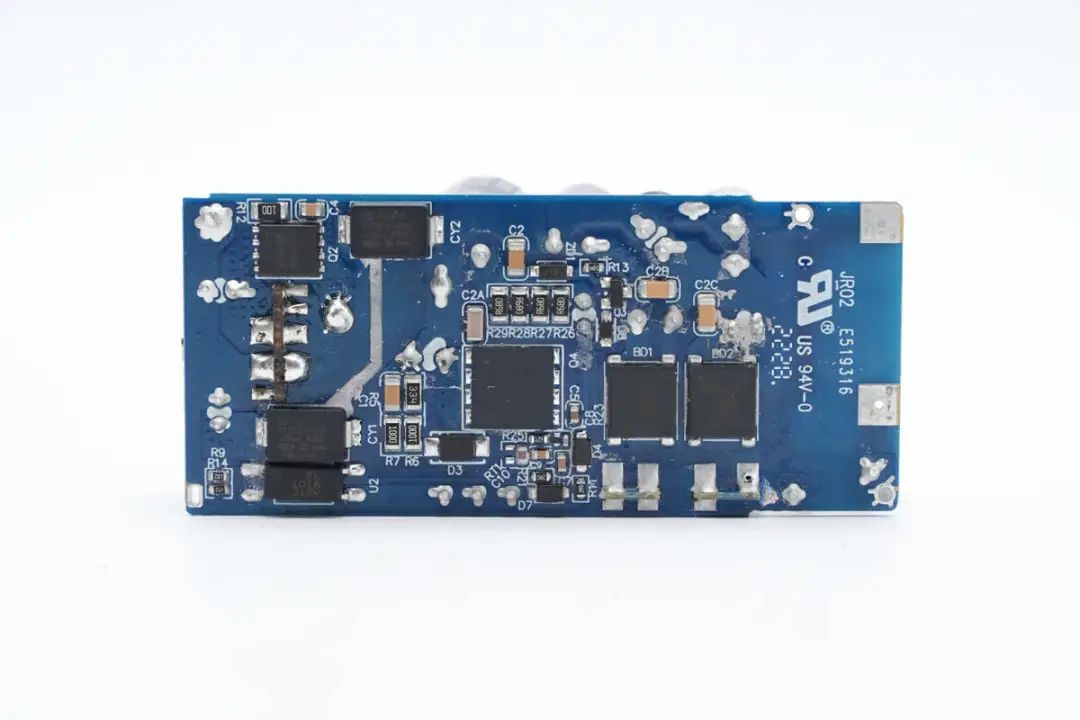

PCBA模块背面焊接两颗整流桥，氮化镓开关管，贴片Y电容，反馈光耦和同步整流管。
通过对PCBA模块的观察发现，闪极这款100W氮化镓充电器采用反激架构，搭配同步整流，输出电压由协议芯片通过光耦控制，宽范围电压输出。初级采用英诺赛科氮化镓开关管。下面我们就从输入端开始了解整个充电器的设计和用料。
输入端焊接保险丝，NTC热敏电阻，左侧为高压滤波电容，右侧小板焊接滤波器件。
焊接取下充电器PCBA上的插件元件，在PCB上焊接输入保险丝，初级主控芯片和同步整流管。
输入端贴片保险丝来自诚润电子，规格为5A 250V。
NTC热敏电阻丝印8D-13，用于抑制充电器插电时的浪涌电流。
输入端垂直焊接的小板上焊接两级共模电感和安规X2电容。
小板背面焊接X2电容放电电阻。
输入端共模电感采用漆包线和绝缘线绕制。
安规X2电容来自CHAMPION全鹏电子。
第二级共模电感采用扁铜线绕制，底部焊接绝缘支架。
PCB背面焊接两颗WRMSB40M整流桥，两颗整流桥半桥连接，均摊发热降低温升。WRMSB40M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
沃尔德WRMSB40M详细资料信息。
充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。
高压滤波电容来自JK军康，其中一颗规格为68μF400V。
另外三颗高压电容规格为27μF400V。

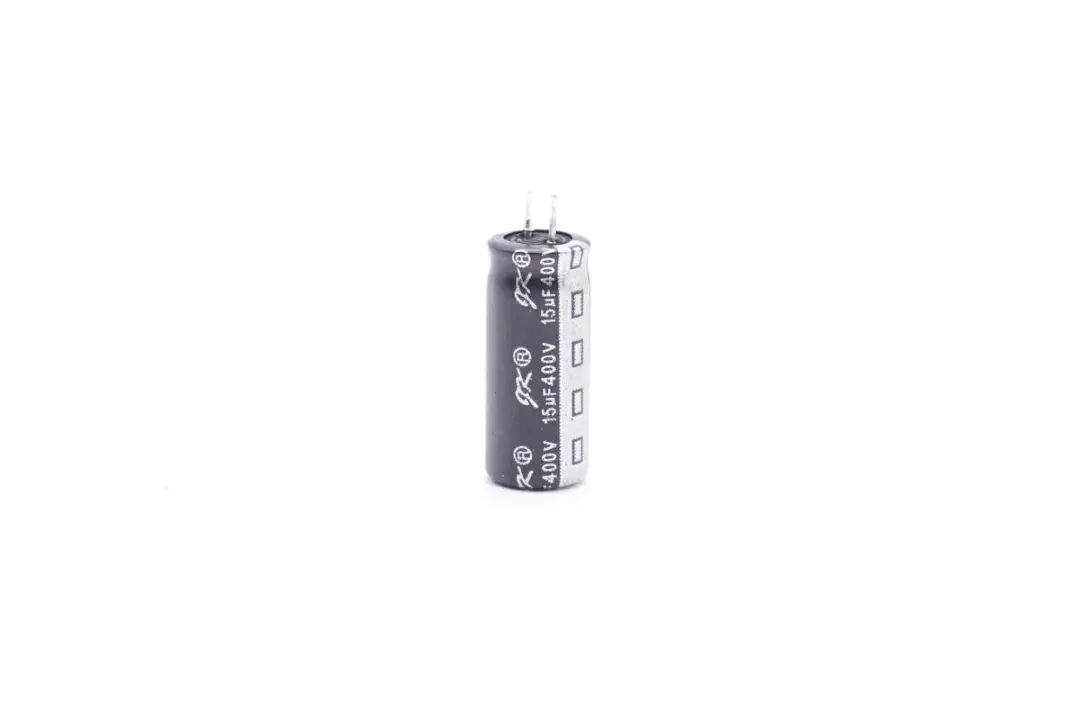

还有一颗高压滤波电容规格为15μF400V。
差模电感采用工字磁芯绕制，外套热缩管绝缘。
主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。在主控芯片左侧是一颗热敏电阻，用于检测充电器内部温度，进行过热保护。
氮化镓开关管来自英诺赛科，型号为INN650D150A，是一颗耐压650V的氮化镓高压单管，瞬态耐压750V，导阻150mΩ，采用DFN8*8封装。INN650D150A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
INN650D150A支持AC-DC，DC-DC转换器应用，支持图腾柱PFC应用，支持电池快充，高功率密度和高能效转换应用。
充电头网拆解了解到，英诺赛科的氮化镓开关管还被联想、安克、绿联、倍思、闪极、努比亚、魅族、mophie、摩米士、图拉斯、飞利浦、黑鲨等知名品牌的多款产品采用，芯片应用也逐步从手机快充拓展到手机内部和汽车激光雷达领域，芯片质量获得市场广泛认可。
4.7μF160V电解电容用于为主控芯片供电。
变压器采用胶带严密缠绕绝缘。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1681M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另一颗贴片Y电容料号相同，均为TMY1681M。
EL1018光耦用于输出电压反馈调节。
输出端焊接滤波固态电容和输出小板。
小板正面焊接协议芯片，VBUS开关管和USB-C母座。
背面焊接同步整流控制器，USB-C母座为过孔焊接固定。
同步整流控制器丝印IBHJM，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。
同步整流管来自东微，型号SFG12R08GNF，是一颗耐压为120V的NMOS，导阻7mΩ，采用PDFN5*6封装。
在PCBA背面还焊接一颗同型号的MOS管，两颗并联用于同步整流。
滤波固态电容来自PolyCap柏瑞凯，RT系列高纹波电流产品，规格为680μF 25V。
另一颗为RS系列，规格为470μF 25V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。
这款充电器内置的协议芯片为智融SW2303，这是一款高集成度的 Type-C 口/Type-A 口快充协议芯片，支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。SW2303 集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。
智融SW2303 详细资料。
充电头网通过拆解了解到，智融SW2303还被华科生迷你折叠20W快充、极氪83W 1A1C双口快充车充、绿联40W双C口快充车充、宜丽客45W PD快充、科讯迷你20W PD快充充电器等数十款产品使用。
VBUS开关管来自禾纳，型号CWR03N041AP，是一颗耐压30V的NMOS，导阻4.1mΩ，采用PDFN3030封装。
USB-C母座采用过孔焊接，黑色胶芯不露铜。
全部拆解一览，来张全家福。
充电头网拆解总结
闪极这款充电器采用长条形外观设计，配有折叠插头，体积小巧，便于携带和收纳。外壳为双色设计，并印有产品型号，辨识度非常高。充电器为单USB-C接口，支持100W输出功率，并具备PPS快充，满足笔记本电脑充电和安卓手机大功率快充需求。
充电头网通过拆解了解到，闪极这款100W迷你充电器采用灌封工艺，具有更强的散热性能和耐候性。充电器采用安森美NCP1342搭配英诺赛科INN650D150A氮化镓器件，次级同步整流采用MPS MP6908A搭配两颗东微SFG12R08GNF同步整流管组成。协议芯片采用智融SW2303，高压滤波电容来自军康，输出固态电容来自柏瑞凯。
这款充电器采用多块PCB组合的方式，充分利用内部空间。内部灌胶工艺有助于提升散热性能，降低温升。内部使用氮化镓开关管，提高充电器的工作频率，很好的控制了充电器的体积和发热，提升了消费者的使用体验。
